金属硬度10级对照表

金属硬度10级对照表
1级，铅。

铅是一种非常软的金属，其硬度非常低，容易被划伤。

2级，铝。

铝是一种轻质金属，比铅硬度稍高，但仍然相对较软。

3级，铜。

铜是一种常见的导电金属，相对于铝来说硬度稍高。

4级，黄铜。

黄铜是铜和锌的合金，比纯铜硬度稍高。

5级，铁。

铁是一种常见的金属，具有中等硬度。

6级，钢。

钢是铁和碳的合金，硬度较高，常用于制造工具和建筑结构。

7级，不锈钢。

不锈钢是一种具有抗腐蚀性能的钢，硬度相对较高。

8级，钛。

钛是一种轻质但硬度较高的金属，常用于航空航天和医疗器械等领域。

9级，硬质合金。

硬质合金是由钨、钴等金属粉末与粘结剂烧结而成，具有很高的硬度和耐磨性。

10级，金刚石。

金刚石是目前已知最硬的物质，具有极高的硬度和抗磨性。

需要注意的是，这只是一个常见的金属硬度对照表，不同的金属材料可能会有一定的差异。

此外，硬度测试方法和硬度单位也会影响结果的比较，因此在实际应用中需要根据具体情况进行准确的硬度测试和比较。

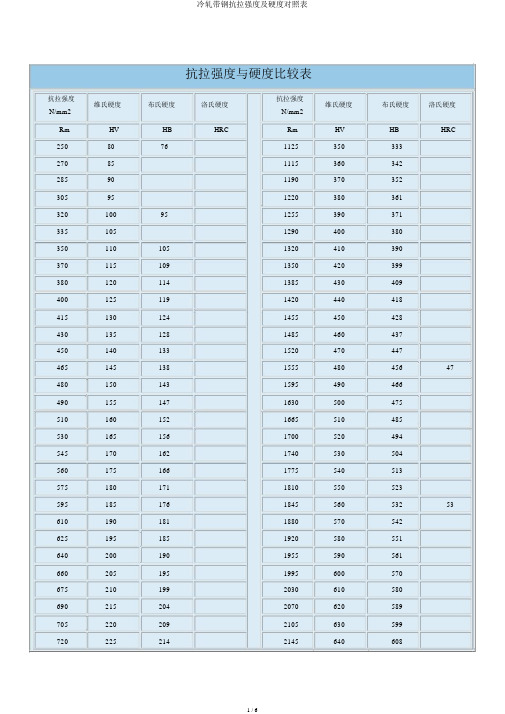

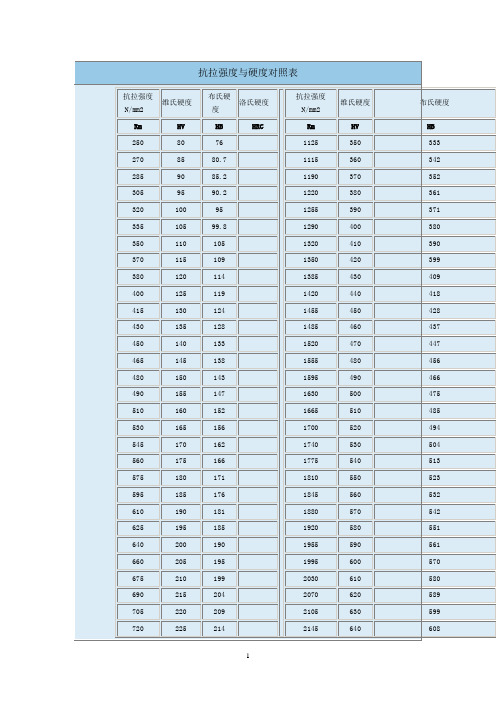

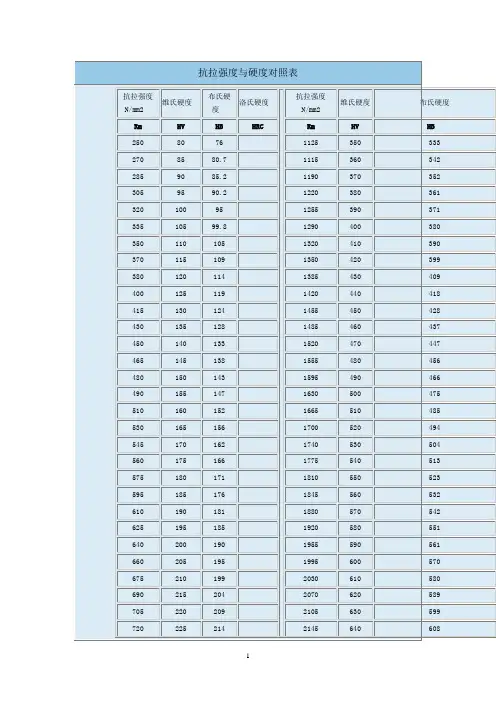

抗拉强度与硬度比较表抗拉强度维氏硬度布氏硬度洛氏硬度抗拉强度维氏硬度布氏硬度洛氏硬度N/mm2N/mm2Rm HV HB HRC Rm HV HB HRC 2508076112535033327085111536034228590119037035230595122038036132010095125539037133510512904003803501101051320410390370115109135042039938012011413854304094001251191420440418415130124145545042843013512814854604374501401331520470447465145138155548045647 4801501431595490466490155147163050047551016015216655104855301651561700520494545170162174053050456017516617755405135751801711810550523595185176184556053253 6101901811880570542625195185192058055164020019019555905616602051951995600570675210199203061058069021520420706205897052202092105630599720225214214564060874023021921806506187552352236607702402286707852452336808002502386908202552427008352602472472061 85026525274086527025776088027526178090028026680064 9152852718209302902768409502952808609653002858809953102953190067 1030320304920106033031494068 1095340323* HRB St12=65St13=55St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。

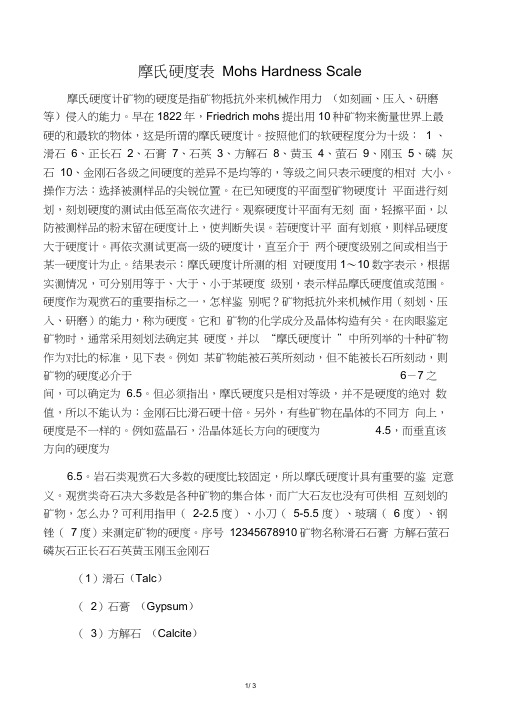

摩氏硬度表Mohs Hardness Scale摩氏硬度计矿物的硬度是指矿物抵抗外来机械作用力（如刻画、压入、研磨等）侵入的能力。

早在1822年，Friedrich mohs提出用10种矿物来衡量世界上最硬的和最软的物体，这是所谓的摩氏硬度计。

按照他们的软硬程度分为十级： 1 、滑石6、正长石2、石膏7、石英3、方解石8、黄玉4、萤石9、刚玉5、磷灰石10、金刚石各级之间硬度的差异不是均等的，等级之间只表示硬度的相对大小。

操作方法：选择被测样品的尖锐位置。

在已知硬度的平面型矿物硬度计平面进行刻划，刻划硬度的测试由低至高依次进行。

观察硬度计平面有无刻面，轻擦平面，以防被测样品的粉末留在硬度计上，使判断失误。

若硬度计平面有划痕，则样品硬度大于硬度计。

再依次测试更高一级的硬度计，直至介于两个硬度级别之间或相当于某一硬度计为止。

结果表示：摩氏硬度计所测的相对硬度用1〜10数字表示，根据实测情况，可分别用等于、大于、小于某硬度级别，表示样品摩氏硬度值或范围。

硬度作为观赏石的重要指标之一，怎样鉴别呢？矿物抵抗外来机械作用（刻划、压入、研磨）的能力，称为硬度。

它和矿物的化学成分及晶体构造有关。

在肉眼鉴定矿物时，通常采用刻划法确定其硬度，并以“摩氏硬度计”中所列举的十种矿物作为对比的标准，见下表。

例如某矿物能被石英所刻动，但不能被长石所刻动，则矿物的硬度必介于6－7之间，可以确定为 6.5。

但必须指出，摩氏硬度只是相对等级，并不是硬度的绝对数值，所以不能认为：金刚石比滑石硬十倍。

另外，有些矿物在晶体的不同方向上，硬度是不一样的。

例如蓝晶石，沿晶体延长方向的硬度为 4.5，而垂直该方向的硬度为6.5。

岩石类观赏石大多数的硬度比较固定，所以摩氏硬度计具有重要的鉴定意义。

观赏类奇石决大多数是各种矿物的集合体，而广大石友也没有可供相互刻划的矿物，怎么办？可利用指甲（2-2.5 度）、小刀（5-5.5 度）、玻璃（ 6 度）、钢锉（7度）来测定矿物的硬度。

第2章金属材料的硬度试验2.1 硬度试验的简介2.1.1、硬度试验的概述金属的硬度可以认为是金属材料表面在接触应力作用下抵抗塑性变形的一种能力。

硬度测量能够给出金属材料软硬的数量概念。

由于在金属表面以下不同深度的材料承受的应力和所发生的变形程度不同，因而硬度值可以综合的反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。

硬度值越高，表明金属抵抗塑性变形的能力越大，材料所产生的塑性及塑性指标Ψ和变形就越困难。

另外，硬度与其它机械性能（如强度指标σbδ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能以及寿命具有决定性的意义。

硬度的试验方法有很多，在机械工业中广泛采用压入法来测定硬度，压入法又可以分为布氏硬度、洛氏硬度、维氏硬度等。

压入法硬度试验的主要特征是：1. 试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。

2. 金属的硬度与强度指标之间存在如下近似的关系：σ＝K·HB ,b－－－材料的抗拉强度值；式中：σbHB－－－布氏硬度值；K－－－系数；退火状态的碳钢 K＝0.34～0.36合金调质钢 K＝0.33～0.35有色金属合金 K＝0.33～0.533. 硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常情况下，当硬度值越高，这些性能也就越好。

在机械零件设计图纸上对性能的技术要求，往往只是标注硬度值，其原因就在于此。

4. 硬度测定后由于仅在金属表面局部体积内产生很小的压痕，并不损坏零件，因而适合于成品检验。

5. 设备简单，操作迅速方便。

实验目的：主要是了解硬度测定的基本原理及应用范围；布氏、洛氏硬度试验机的主要结构和操作方法。

实验设备：HB－3000型布氏硬度试验机和H－100型洛氏硬度试验机以及相关的读数放大镜等仪器。

试样：Ф20×10毫米的45钢的淬火和调质状态，Ф20×10毫米的硬铝。

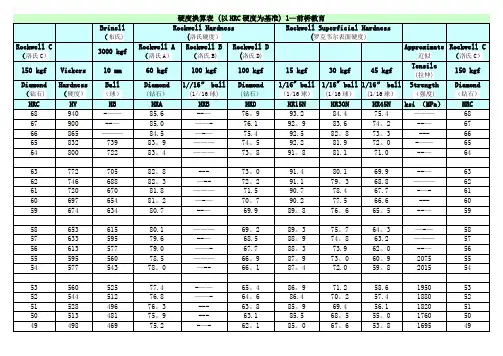

硬度对照表及换算表（维氏、洛氏、莫氏、肖氏、布氏硬度等）（2022年参考新模板）一般而言通过以上各种测量方法得出的结果之间没有直接的换算关系。

平时一般多用指甲和钥匙作参照指标。

勃氏硬度=努氏硬度相对硬度与绝对硬度教科书里写得很清楚，矿物的相对硬度分为10个等级。

以两矿物相互摩擦，晶体表面会出现刮痕的矿物的硬度较小，也就是说硬度大的晶体会刮伤硬度小的晶体。

相对硬度从1到10的代表矿物，分别是「1滑石、2石膏、3方解石、4萤石、5磷灰石、6正长石、7石英、8黄玉、9刚玉、10钻石。

这组相对硬度表是由矿物学者摩氏（Friedrich Mohs,1773-1839）首创的，摩氏也译作莫氏，因此相对硬度也称为摩氏硬度或莫氏硬度。

摩氏出生于德国，1801年迁居到奥地利，从事矿物鉴定工作，因此有些书本说摩氏是奥地利人，有些网络资料则说他是德国人。

摩氏硬度是相对硬度，因此，正长石的硬度6并不等于石膏硬度2的3倍；同样地，钻石的硬度10也不等于磷灰石硬度5的2倍。

也就是说，相对硬度只是定性的分级，而不是定量的尺度。

另一种硬度分级称为绝对硬度(维氏压入硬度)，它是一种定量的测定，量测的方法是在矿物晶体的平滑表面上以硬度计的探头撞击，同时让探头在晶体表面停留几秒钟。

移开探头后，可以在晶体表面上看到凹痕。

在撞击力和作用时间相同的条件下，硬度大的晶体凹痕较小，硬度小的晶体凹痕就比较大。

由凹痕的尺寸、撞击力的大小，以及作用的时间，就可计算出受测晶体的绝对硬度。

它的单位是Kg/mm2，也就是等同于压力的单位。

因为是经由压痕来求得硬度，所以这种绝对硬度也称为压痕硬度（indentation hardness）。

硬度在材料科学中，硬度指「固体材料抗拒永久形变的特性」。

三种主要的硬度定义方式包括：1.刻划硬度2.压入硬度3.回弹硬度具体测量方法参见硬度试验。

硬度換算公式:1. 肖氏硬度(HS)=布氏硬度(HB)/10+122. 肖式硬度(HS)=洛氏硬度(HRC)+153. 布氏硬度(HB)= 维氏硬度(HV)4. 洛氏硬度(HRC)= 布氏硬度(HB)/10-3硬度測定範圍:HS<100HB<500HRC<70HV<1300铸铁的布氏(HB)硬度在140左右铜及其合金的布氏硬度在35-200 轻金属及其合金布氏硬(80~88)HRA, (85~95)HRB, (20~70)HRC洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

但各种材料的换算关系并不一致。

硬度硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。

公差值基本尺寸IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT18大于到µm mm-334610142540600.100.140.250.400.60 1.0 1.4 3645812183048750.120.180.300.480.75 1.2 1.8 61046915223658900.150.220.360.580.90 1.5 2.2 10185811182743701100.180.270.430.701.10 1.8 2.7 18306913213352841300.210.330.520.841.30 2.1 3.3 3050711162539621001600.250.390.621.001.60 2.5 3.9 5080813193046741201900.300.460.741.201.90 3.0 4.6 801201015223554871402200.350.540.871.402.20 3.5 5.4 12018012182540631001602500.400.631.001.602.50 4.0 6.3 18025014202946721151852900.460.721.151.852.90 4.67.2 25031516233252811302103200.520.811.302.103.20 5.28.1 31540018253657891402303600.570.891.402.303.60 5.78.9 40050020274063971552504000.630.971.552.504.00 6.39.7注：基本尺寸小于1mm时，无IT14至IT18。

根据国际标准，以下线性尺寸未注公差的公差表。

这个线性尺寸未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

钢球，不锈钢球，轴承钢球都是有硬度的，我们在生产检测过程中也是经常要检测这一项的，但有的是用布氏硬度，有的是洛氏硬度，还有维氏硬度，当然我们检测钢球的硬度主要是用的洛氏硬度HRC，但有些国家的客户习惯用其它两种硬度来表示，为了大家有个清楚的概念和换算，下面我找来这三种硬度表示换算表，大家可以参考下：企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

现印发给你们，请遵照执行。

附件：企业安全生产费用提取和使用管理办法财政部安全监管总局二○一二年二月十四日附件：企业安全生产费用提取和使用管理办法第一章总则第一条为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，依据《中华人民共和国安全生产法》等有关法律法规和《国务院关于加强安全生产工作的决定》（国发〔2004〕2号）和《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号），制定本办法。

第二条在中华人民共和国境内直接从事煤炭生产、非煤矿山开采、建设工程施工、危险品生产与储存、交通运输、烟花爆竹生产、冶金、机械制造、武器装备研制生产与试验（含民用航空及核燃料）的企业以及其他经济组织（以下简称企业）适用本办法。

第三条本办法所称安全生产费用（以下简称安全费用）是指企业按照规定标准提取在成本中列支，专门用于完善和改进企业或者项目安全生产条件的资金。
