漏电保护器判断线路漏电的原理

漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。

在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。

漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。

2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。

漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。

当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。

3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。

漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。

这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。

1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。

当电流泄漏到地下时，它会破坏电路的平衡。

互感器会感应到泄漏电流的变化，并传递给比较装置。

2.差动电流原理：漏电保护器通常采用差动电流保护的原理。

它通过比较回路的电流之间的差异来判断是否发生漏电。

当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。

这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。

1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。

这样可以保证在发生电击等危险时能够及时切断电源。

2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。

这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。

3.可靠性：漏电保护器是一种高可靠性的安全保护装置。

它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。

总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。

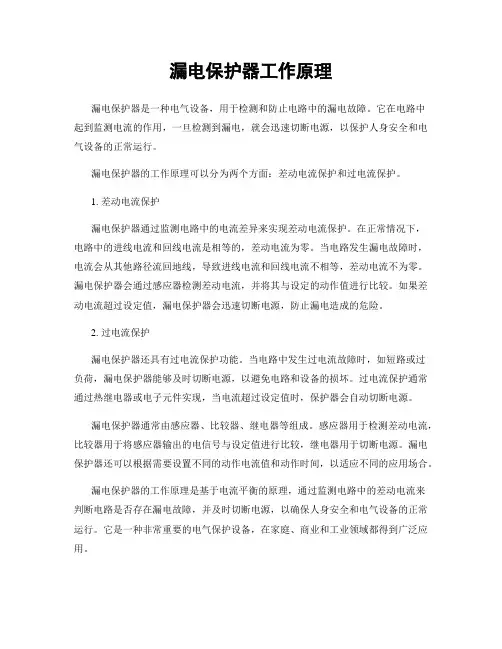

漏电保护器工作原理
漏电保护器是一种电气设备，用于检测和防止电路中的漏电故障。

它在电路中
起到监测电流的作用，一旦检测到漏电，就会迅速切断电源，以保护人身安全和电气设备的正常运行。

漏电保护器的工作原理可以分为两个方面：差动电流保护和过电流保护。

1. 差动电流保护
漏电保护器通过监测电路中的电流差异来实现差动电流保护。

在正常情况下，
电路中的进线电流和回线电流是相等的，差动电流为零。

当电路发生漏电故障时，电流会从其他路径流回地线，导致进线电流和回线电流不相等，差动电流不为零。

漏电保护器会通过感应器检测差动电流，并将其与设定的动作值进行比较。

如果差动电流超过设定值，漏电保护器会迅速切断电源，防止漏电造成的危险。

2. 过电流保护
漏电保护器还具有过电流保护功能。

当电路中发生过电流故障时，如短路或过
负荷，漏电保护器能够及时切断电源，以避免电路和设备的损坏。

过电流保护通常通过热继电器或电子元件实现，当电流超过设定值时，保护器会自动切断电源。

漏电保护器通常由感应器、比较器、继电器等组成。

感应器用于检测差动电流，比较器用于将感应器输出的电信号与设定值进行比较，继电器用于切断电源。

漏电保护器还可以根据需要设置不同的动作电流值和动作时间，以适应不同的应用场合。

漏电保护器的工作原理是基于电流平衡的原理，通过监测电路中的差动电流来
判断电路是否存在漏电故障，并及时切断电源，以确保人身安全和电气设备的正常运行。

它是一种非常重要的电气保护设备，在家庭、商业和工业领域都得到广泛应用。

漏电保护器的工作原理漏电保护器是一种电气安全装置，用于检测和防止电气设备或电路中的漏电故障。

其工作原理是基于电流平衡的原理，通过监测电路中的电流差异来判断是否存在漏电现象，并在漏电超过设定值时迅速切断电源，以保护人身安全和防止火灾事故的发生。

漏电保护器通常由漏电保护装置和断路器两部分组成。

漏电保护装置是主要的检测和保护部件，而断路器则负责切断电源以防止电流继续流动。

下面将详细介绍漏电保护器的工作原理。

1. 检测电路漏电保护器通过将电路分为进线和出线两个回路，并在两个回路中分别安装电流互感器来实现电流的检测。

进线回路中的电流互感器负责监测电流的变化情况，而出线回路中的电流互感器则用于进行电流的比较。

2. 电流差异检测当电路正常工作时，进线回路和出线回路中的电流应该是相等的，即电流平衡。

然而，如果电路中存在漏电现象，如电器设备的绝缘损坏或人体接触电流等，就会导致电流的不平衡。

漏电保护器通过监测进线回路和出线回路中的电流差异来判断是否存在漏电。

3. 漏电保护装置的动作漏电保护装置内部设有一个差动电流继电器，它通过比较进线回路和出线回路中的电流差异来判断是否存在漏电。

当电流差异超过设定值时，差动电流继电器会发出信号，触发漏电保护装置的动作。

4. 断路器的切断电源一旦漏电保护装置发出动作信号，断路器会迅速切断电源，阻止电流继续流动。

这样可以有效地避免漏电导致的电击伤害和火灾事故的发生。

总结：漏电保护器的工作原理是通过监测电路中的电流差异来判断是否存在漏电现象，并在漏电超过设定值时迅速切断电源。

它能够有效地保护人身安全和防止火灾事故的发生。

漏电保护器是一种必不可少的电气安全装置，广泛应用于家庭、工业和商业领域。

通过及时发现和切断漏电故障，漏电保护器为我们的生活和工作提供了重要的保障。

漏电保护器的基本工作原理漏电保护器是一种用于保护人身安全的电气设备。

它的基本工作原理是通过检测电路中的漏电情况，一旦发现有漏电现象，就会迅速切断电源，以避免电流通过人体而造成触电事故。

漏电保护器通常由漏电保护装置和电磁触发装置两部分组成。

漏电保护装置是通过检测电路中的电流差异来判断是否存在漏电现象的设备，而电磁触发装置则是负责切断电源的部分。

漏电保护装置的工作原理是基于电路的基本定律——欧姆定律和基尔霍夫定律。

当电路中没有漏电时，电流通过线路的两个导线是相等的，根据欧姆定律，电压降也是相等的。

而当发生漏电时，电流会产生差异，导致电压降也不相等。

漏电保护装置通过检测电路中的电流差异来判断是否存在漏电现象。

漏电保护装置通常使用的检测原理有两种：差动电流式和零序电流式。

差动电流式漏电保护器是根据基尔霍夫定律，通过检测电路中的进线和出线电流的差值来判断是否存在漏电现象。

当电路中没有漏电时，进线和出线电流是相等的，差动电流为零；而当发生漏电时，进线和出线电流不相等，差动电流不为零，漏电保护器会切断电源。

零序电流式漏电保护器是通过检测电路中的零序电流来判断是否存在漏电现象。

零序电流是指电路中所有相位电流的矢量和，当电路中没有漏电时，零序电流为零；而当发生漏电时，由于电流通过漏电路径，导致零序电流不为零，漏电保护器会切断电源。

电磁触发装置是漏电保护器的关键部分，它负责在检测到漏电后迅速切断电源。

电磁触发装置通常由电磁铁和触发机构组成。

当漏电保护装置检测到漏电时，会通过电磁铁产生磁场，磁场作用于触发机构，触发机构迅速切断电源。

漏电保护器的工作原理可以有效地保护人身安全。

在日常生活和工作中，电器设备的使用非常普遍，而漏电现象也难以避免。

如果没有漏电保护器，一旦发生漏电，电流可能通过人体而造成触电事故，甚至危及生命安全。

而漏电保护器能够及时切断电源，避免电流通过人体，保护人身安全。

漏电保护器是一种基于电路检测原理的电气设备，通过检测电路中的漏电情况并迅速切断电源，以保护人身安全。

漏电保护器的工作原理漏电保护器是一种用于保护人身安全和防止电气事故的电器设备。

它能够检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体而造成触电事故。

下面将详细介绍漏电保护器的工作原理。

1. 漏电保护器的基本构造漏电保护器通常由漏电动作装置、电流互感器、电磁触发装置和切断装置等组成。

其中，漏电动作装置用于检测电路中的漏电情况，电流互感器用于感应电路中的电流变化，电磁触发装置用于切断电源，切断装置用于实现电源的快速切断。

2. 工作原理漏电保护器的工作原理是基于电流平衡原理。

当电路正常工作时，电流进入电路的相位和离开电路的相位是相等的，电流的总和为零。

而当发生漏电时，电流会通过其他路径流回地，导致电流的总和不为零。

漏电保护器通过电流互感器感应电路中的电流变化，如果电流变化超过设定的阈值，漏电保护器会判断发生了漏电，并迅速切断电源，以保护人身安全。

3. 漏电保护器的工作过程漏电保护器的工作过程可以分为以下几个步骤：步骤一：电流检测漏电保护器通过电流互感器感应电路中的电流变化。

电流互感器通常由线圈和磁铁组成，当电流通过线圈时，会在磁铁上产生磁场。

当电路中的电流变化时，磁场也会发生变化，进而感应出漏电情况。

步骤二：漏电检测漏电保护器通过漏电动作装置检测电路中的漏电情况。

漏电动作装置通常由漏电电流动作元件和漏电电流动作装置组成。

当电路中发生漏电时，漏电电流动作元件会感应到漏电电流，并将信号传递给漏电电流动作装置。

步骤三：触发切断电源当漏电电流超过设定的阈值时，漏电保护器会触发电磁触发装置，使其切断电源。

电磁触发装置通常由电磁铁和触发装置组成，当电磁触发装置接收到触发信号时，电磁铁会产生磁场，进而切断电源。

步骤四：保护人身安全一旦漏电保护器切断电源，电路中的漏电电流会被迅速切断，从而保护人身安全。

此时，漏电保护器会发出警示信号，提醒用户存在电气故障，并需要修复故障后方可重新投入使用。

总结：漏电保护器是一种重要的电器设备，它能够及时检测电路中的漏电情况，并迅速切断电源，保护人身安全。

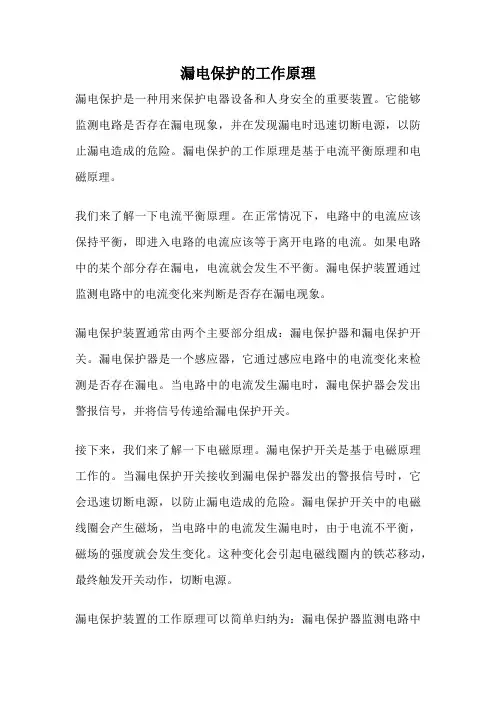

漏电保护的工作原理漏电保护是一种用来保护电器设备和人身安全的重要装置。

它能够监测电路是否存在漏电现象，并在发现漏电时迅速切断电源，以防止漏电造成的危险。

漏电保护的工作原理是基于电流平衡原理和电磁原理。

我们来了解一下电流平衡原理。

在正常情况下，电路中的电流应该保持平衡，即进入电路的电流应该等于离开电路的电流。

如果电路中的某个部分存在漏电，电流就会发生不平衡。

漏电保护装置通过监测电路中的电流变化来判断是否存在漏电现象。

漏电保护装置通常由两个主要部分组成：漏电保护器和漏电保护开关。

漏电保护器是一个感应器，它通过感应电路中的电流变化来检测是否存在漏电。

当电路中的电流发生漏电时，漏电保护器会发出警报信号，并将信号传递给漏电保护开关。

接下来，我们来了解一下电磁原理。

漏电保护开关是基于电磁原理工作的。

当漏电保护开关接收到漏电保护器发出的警报信号时，它会迅速切断电源，以防止漏电造成的危险。

漏电保护开关中的电磁线圈会产生磁场，当电路中的电流发生漏电时，由于电流不平衡，磁场的强度就会发生变化。

这种变化会引起电磁线圈内的铁芯移动，最终触发开关动作，切断电源。

漏电保护装置的工作原理可以简单归纳为：漏电保护器监测电路中的电流变化，如果发现电流不平衡，就会发出警报信号；漏电保护开关接收到警报信号后，迅速切断电源。

这样，即使发生漏电，也能够及时切断电源，保护电器设备和人身安全。

漏电保护装置的工作原理可以用一个简单的例子来说明。

假设有一个房间里有一个电源和几个电器设备。

正常情况下，电源提供的电流应该等于电器设备消耗的电流。

但如果其中一个电器设备发生漏电，电路中的电流就会发生不平衡。

漏电保护装置会监测电路中的电流变化，一旦检测到电流不平衡，就会迅速切断电源，以保护其他电器设备和人身安全。

总结一下，漏电保护的工作原理是基于电流平衡原理和电磁原理的。

漏电保护装置通过监测电路中的电流变化来判断是否存在漏电现象，并在发现漏电时迅速切断电源，以保护电器设备和人身安全。

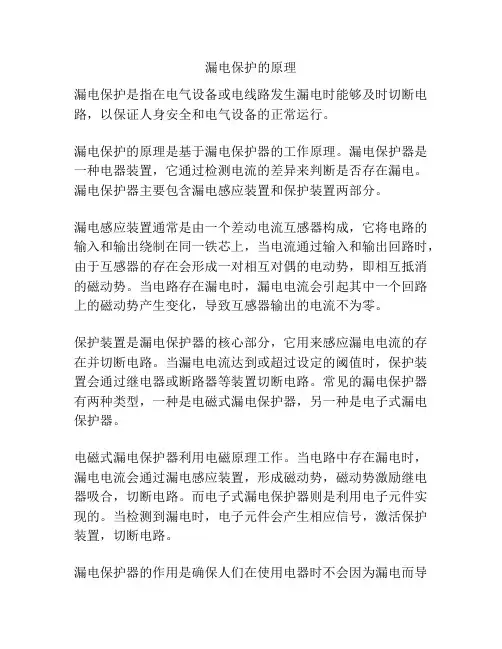

漏电保护的原理
漏电保护是指在电气设备或电线路发生漏电时能够及时切断电路，以保证人身安全和电气设备的正常运行。

漏电保护的原理是基于漏电保护器的工作原理。

漏电保护器是一种电器装置，它通过检测电流的差异来判断是否存在漏电。

漏电保护器主要包含漏电感应装置和保护装置两部分。

漏电感应装置通常是由一个差动电流互感器构成，它将电路的输入和输出绕制在同一铁芯上，当电流通过输入和输出回路时，由于互感器的存在会形成一对相互对偶的电动势，即相互抵消的磁动势。

当电路存在漏电时，漏电电流会引起其中一个回路上的磁动势产生变化，导致互感器输出的电流不为零。

保护装置是漏电保护器的核心部分，它用来感应漏电电流的存在并切断电路。

当漏电电流达到或超过设定的阈值时，保护装置会通过继电器或断路器等装置切断电路。

常见的漏电保护器有两种类型，一种是电磁式漏电保护器，另一种是电子式漏电保护器。

电磁式漏电保护器利用电磁原理工作。

当电路中存在漏电时，漏电电流会通过漏电感应装置，形成磁动势，磁动势激励继电器吸合，切断电路。

而电子式漏电保护器则是利用电子元件实现的。

当检测到漏电时，电子元件会产生相应信号，激活保护装置，切断电路。

漏电保护器的作用是确保人们在使用电器时不会因为漏电而导
致触电事故的发生，保护个人安全。

同时，漏电保护器也能预防漏电引起的火灾，保护电气设备的正常运行。

漏电保护器的工作原理漏电保护器是一种用于保护人身安全和电气设备的重要装置。

它能够及时检测电路中的漏电情况，并在发生漏电时切断电源，以防止电击事故的发生。

本文将详细介绍漏电保护器的工作原理。

引言概述：漏电保护器是一种电气装置，广泛应用于住宅、商业建造和工业场所等电力系统中。

它的主要功能是监测电路中的电流变化，一旦检测到漏电现象，即将切断电源，保护人身安全和电气设备。

漏电保护器的工作原理可以分为五个大点进行阐述。

正文内容：1. 漏电保护器的基本原理1.1 工作电流范围：漏电保护器通过测量电路中的电流变化来实现漏电保护。

它能够检测到微弱的漏电电流，通常在几毫安到几百毫安之间。

1.2 工作原理：漏电保护器通过将电路的相位和零线分别连接到两个线圈上，形成一个互感器。

当电流通过电路时，两个线圈中的磁场会产生反向的磁通，使得互感器中的磁通为零。

如果电路中发生漏电，漏电电流会导致互感器中的磁通不为零，从而触发漏电保护器切断电源。

2. 漏电保护器的工作特点2.1 灵敏度：漏电保护器能够检测到微弱的漏电电流，保护人身安全。

普通来说，漏电保护器的灵敏度可以调节，以适应不同的使用环境和电气设备。

2.2 响应时间：漏电保护器具有快速的响应时间，通常在几十毫秒到几百毫秒之间。

一旦发生漏电，漏电保护器能够即将切断电源，减少事故发生的可能性。

2.3 可靠性：漏电保护器采用先进的电子技术和精密的元件，具有较高的可靠性和稳定性。

它能够长期稳定工作，不受外界干扰。

3. 漏电保护器的工作原理3.1 漏电检测：漏电保护器通过检测电路中的电流变化来判断是否发生漏电。

它使用差动电流变压器来实现漏电检测，当电路中的漏电电流超过设定阈值时，漏电保护器会触发动作。

3.2 动作方式：漏电保护器可以采用热保护或者电磁保护的方式进行动作。

热保护方式是通过漏电保护器内部的热元件来感应电路中的漏电电流，一旦温度升高到一定程度，漏电保护器会切断电源。

电磁保护方式是通过电磁触发装置来感应电路中的漏电电流，一旦电流超过设定值，漏电保护器会切断电源。

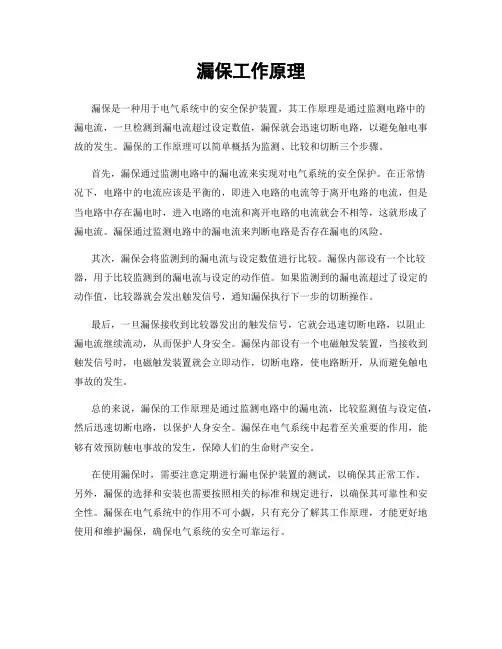

漏保工作原理
漏保是一种用于电气系统中的安全保护装置，其工作原理是通过监测电路中的
漏电流，一旦检测到漏电流超过设定数值，漏保就会迅速切断电路，以避免触电事故的发生。

漏保的工作原理可以简单概括为监测、比较和切断三个步骤。

首先，漏保通过监测电路中的漏电流来实现对电气系统的安全保护。

在正常情
况下，电路中的电流应该是平衡的，即进入电路的电流等于离开电路的电流，但是当电路中存在漏电时，进入电路的电流和离开电路的电流就会不相等，这就形成了漏电流。

漏保通过监测电路中的漏电流来判断电路是否存在漏电的风险。

其次，漏保会将监测到的漏电流与设定数值进行比较。

漏保内部设有一个比较器，用于比较监测到的漏电流与设定的动作值。

如果监测到的漏电流超过了设定的动作值，比较器就会发出触发信号，通知漏保执行下一步的切断操作。

最后，一旦漏保接收到比较器发出的触发信号，它就会迅速切断电路，以阻止
漏电流继续流动，从而保护人身安全。

漏保内部设有一个电磁触发装置，当接收到触发信号时，电磁触发装置就会立即动作，切断电路，使电路断开，从而避免触电事故的发生。

总的来说，漏保的工作原理是通过监测电路中的漏电流，比较监测值与设定值，然后迅速切断电路，以保护人身安全。

漏保在电气系统中起着至关重要的作用，能够有效预防触电事故的发生，保障人们的生命财产安全。

在使用漏保时，需要注意定期进行漏电保护装置的测试，以确保其正常工作。

另外，漏保的选择和安装也需要按照相关的标准和规定进行，以确保其可靠性和安全性。

漏保在电气系统中的作用不可小觑，只有充分了解其工作原理，才能更好地使用和维护漏保，确保电气系统的安全可靠运行。

漏电保护器的原理和维修漏电保护器是一种用于保护人身安全的电气装置，其原理是通过检测电气回路中是否存在漏电，并在检测到漏电时迅速切断电源，避免电流通过人体导致触电事故的发生。

以下将详细介绍漏电保护器的原理和维修。

一、漏电保护器的原理：漏电保护器的工作原理是依靠电流互感器和触发保护装置相结合来完成的。

通常，漏电保护器主要由电流互感器、触发保护装置和控制电路等组成。

1. 电流互感器：漏电保护器的电流互感器将电气设备的线路电流与保护器的控制电路隔离，一般采用电感线圈或互感线圈结构。

电流互感器通过电磁感应原理，感应出线路中的漏电电流，将检测到的漏电信号传递给触发保护装置。

2. 触发保护装置：触发保护装置根据电流互感器传递的信号，判断是否有漏电发生。

它一般由比较器、触发电路和继电器等组成。

当触发保护装置检测到漏电电流超出设定的安全范围时，会迅速切断电源并触发保护装置操作。

3. 控制电路：控制电路负责对漏电保护器进行电源控制，检测电流互感器和触发保护装置的工作状态，同时可以连接灯光或报警装置等用于提醒用户漏电保护器的状态。

总的来说，漏电保护器的原理是通过电流互感器检测电路中的漏电电流，触发保护装置在检测到漏电时切断电源，保护人身安全。

二、漏电保护器的维修：漏电保护器的维修需要具备一定的专业知识和经验。

在进行维修之前，首先需要确认漏电保护器的故障类型，可能的故障原因如下：1. 电源线和插座接触不良：检查保护器的电源线和插座是否接触良好，如有松动或接触不良的情况，应重新调整或更换插座。

2. 漏电保护器过载：在使用大功率电器时，如果漏电保护器被过载，可能会导致保护器无法正常工作。

此时可以检查保护器的额定电流是否符合使用要求，如需求超过额定电流，应更换合适的保护器。

3. 漏电保护器老化：长时间使用后，漏电保护器的内部元件可能会老化或磨损，导致故障发生。

此时需要专业人员对保护器进行检查和维修，如更换老化的元件。

4. 线路故障：线路中断或接触不良可能导致漏电保护器无法正常工作。
