绝缘子绑扎

苏州电力工业学校职业技能鉴定所
职业技能鉴定操作卷
工种：配电线路工单位：姓名：得分：
操作日期：年月日
苏州电力工业学校职业技能鉴定所职业技能鉴定
操作考核评分标准(考评员用)
工种：配电线路工单位：姓名：得分：
操作日期：年月日
江苏省电力行业《配电线路工》职业技能鉴定
操作考核任务书
1．操作项目
线在绝缘子上绑扎
2．操作时间
本项目操作考核时间为20分钟。

3．操作说明
（1）在指定的场地上独立完成操作；
（2）时间到应立即停止操作，整理工具材料离开操作场地；（3）严格遵守安全操作规程。

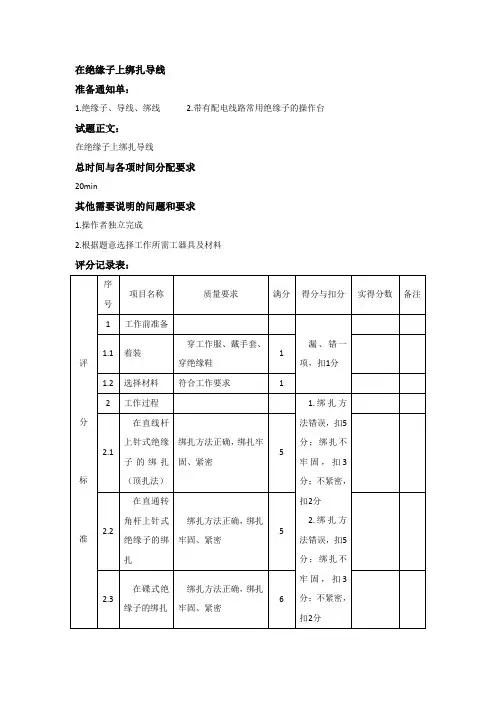

在绝缘子上绑扎导线
准备通知单：
1.绝缘子、导线、绑线
2.带有配电线路常用绝缘子的操作台试题正文：
在绝缘子上绑扎导线
总时间与各项时间分配要求
20min
其他需要说明的问题和要求
1.操作者独立完成
2.根据题意选择工作所需工器具及材料
评分记录表：
评分标准序
号
项目名称质量要求满分得分与扣分实得分数备注1工作前准备
漏、错一
项，扣1分
1.1着装
穿工作服、戴手套、
穿绝缘鞋
1
1.2选择材料符合工作要求1
2工作过程 1.绑扎方
法错误，扣5
分；绑扎不
牢固，扣3
分；不紧密，
扣2分
2.绑扎方
法错误，扣5
分；绑扎不
牢固，扣3
分；不紧密，
扣2分
2.1
在直线杆
上针式绝缘
子的绑扎
（顶扎法）
绑扎方法正确，绑扎牢
固、紧密
5
2.2
在直通转
角杆上针式
绝缘子的绑
扎
绑扎方法正确，绑扎
牢固、紧密
5
2.3
在碟式绝
缘子的绑扎
绑扎方法正确，绑扎
牢固、紧密
6。

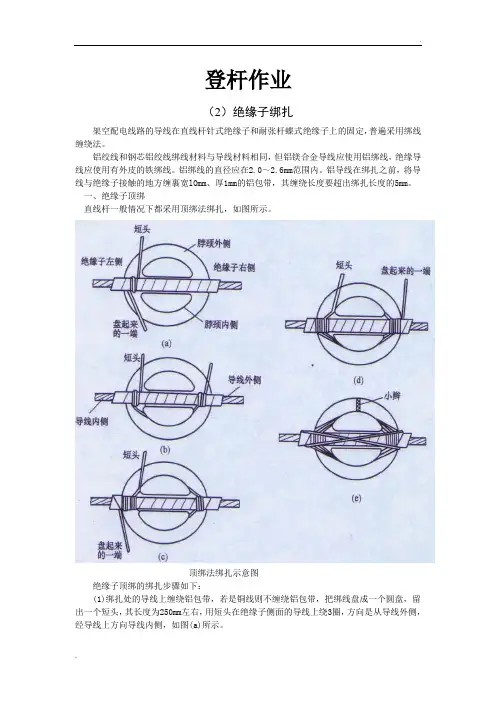

登杆作业（2）绝缘子绑扎架空配电线路的导线在直线杆针式绝缘子和耐张杆蝶式绝缘子上的固定，普遍采用绑线缠绕法。

铝绞线和钢芯铝绞线绑线材料与导线材料相同，但铝镁合金导线应使用铝绑线，绝缘导线应使用有外皮的铁绑线。

铝绑线的直径应在2.0～2.6mm范围内。

铝导线在绑扎之前，将导线与绝缘子接触的地方缠裹宽lOmm、厚1mm的铝包带，其缠绕长度要超出绑扎长度的5mm。

一、绝缘子顶绑直线杆一般情况下都采用顶绑法绑扎，如图所示。

顶绑法绑扎示意图绝缘子顶绑的绑扎步骤如下：(1)绑扎处的导线上缠绕铝包带，若是铜线则不缠绕铝包带，把绑线盘成一个圆盘，留出一个短头，其长度为250mm左右，用短头在绝缘子侧面的导线上绕3圈，方向是从导线外侧，经导线上方向导线内侧，如图(a)所示。

(2)用盘起来的绑线在绝缘子颈内侧绕到绝缘子右侧导线上，并再绑3圈，其方向是由导线下方经外侧绕向上方，如图(b)所示。

(3)用盘起来的绑线在绝缘子脖径内侧绕到绝缘子右侧导线上，并再绑3圈，其方向是由导线下方经内侧绕到导线上方，如图(c)所示。

(4)把盘起来的绑线自绝缘子脖颈内侧绕到绝缘子右侧导线上，并再绑3圈，其方向是由导线下方经外侧绕到导线上方，如图(d)所示。

(5)把盘起来的绑线自绝缘子外侧绕到左侧导线下面，并自导线内侧上来，经过绝缘子顶部交叉压在导线上，然后从绝缘子右侧导线外侧绕到绝缘子脖颈内侧，并从绝缘子左侧的导线下侧经过导线外侧上来，经绝缘子顶部交叉压在导线上，此时已有一个十字压在导线上。

(6)重复(5)的方法再绑一个十字(如果是单十字绑法，此步骤略去)，把盘起来的绑线从绝缘子右侧的导线内侧，经下方绕到脖颈外侧，与绑线短头在绝缘子外侧中间拧一小辫，将其余绑线剪断并将小辫压平，如图(e)所示。

(7)绑扎完毕后，绑线在绝缘子两侧导线上应绕够6圈。

二、绝缘子的侧绑侧绑法适用于转角杆，此时导线应放在绝缘子脖颈外侧，其绑扎方法如下：(1)在绑扎处的导线上缠绕铝包带，若是铜线则可不缠铝包带。

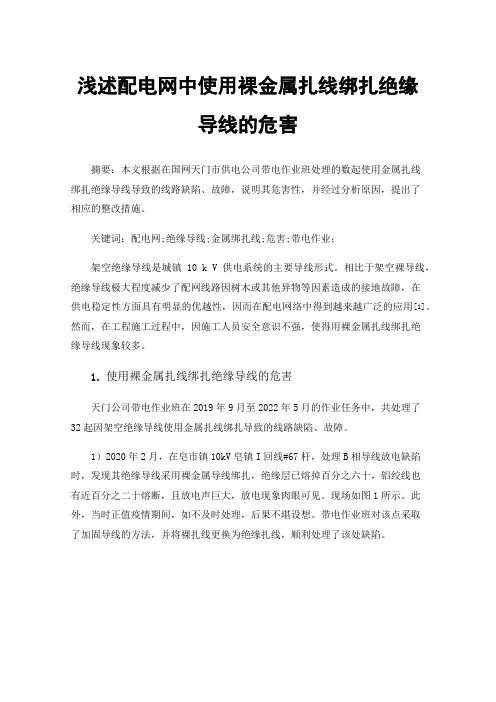

浅述配电网中使用裸金属扎线绑扎绝缘导线的危害摘要：本文根据在国网天门市供电公司带电作业班处理的数起使用金属扎线绑扎绝缘导线导致的线路缺陷、故障，说明其危害性，并经过分析原因，提出了相应的整改措施。

关键词：配电网;绝缘导线;金属绑扎线;危害;带电作业；架空绝缘导线是城镇10 k V供电系统的主要导线形式。

相比于架空裸导线，绝缘导线极大程度减少了配网线路因树木或其他异物等因素造成的接地故障，在供电稳定性方面具有明显的优越性，因而在配电网络中得到越来越广泛的应用[1]。

然而，在工程施工过程中，因施工人员安全意识不强，使得用裸金属扎线绑扎绝缘导线现象较多。

1．使用裸金属扎线绑扎绝缘导线的危害天门公司带电作业班在2019年9月至2022年5月的作业任务中，共处理了32起因架空绝缘导线使用金属扎线绑扎导致的线路缺陷、故障。

1）2020年2月，在皂市镇10kV皂镇I回线#67杆，处理B相导线放电缺陷时，发现其绝缘导线采用裸金属导线绑扎，绝缘层已熔掉百分之六十，铝绞线也有近百分之二十熔断，且放电声巨大，放电现象肉眼可见。

现场如图1所示。

此外，当时正值疫情期间，如不及时处理，后果不堪设想。

带电作业班对该点采取了加固导线的方法，并将裸扎线更换为绝缘扎线，顺利处理了该处缺陷。

图1 10kV皂镇I回线#67杆B相放电缺陷现场2）2021年7月，正值酷暑，杨林街道办事处10kV八市线八市支线#7杆B相发生接地故障。

因同杆架设的有10kV杨镇线，为减少停电范围，采用了带电作业方式处理该故障。

斗内电工作业时发现该故障原因为在并沟线夹处使用了金属扎线绑扎绝缘导线。

扎线处有绝缘层熔掉现象，加之夏季气温高、负荷大等特点，导致引线发热产生形变，垂度加大，最终接近横担导致放电，造成接地故障。

现场如图2所示。

图2 10kV八市线八市支线#7杆B相接地现场2．危害原因分析绝缘子上的裸金属扎线与绝缘导线之间由于绝缘层的隔离，没有电气上的接触，且扎线与绝缘导线之间会有约15°夹角。

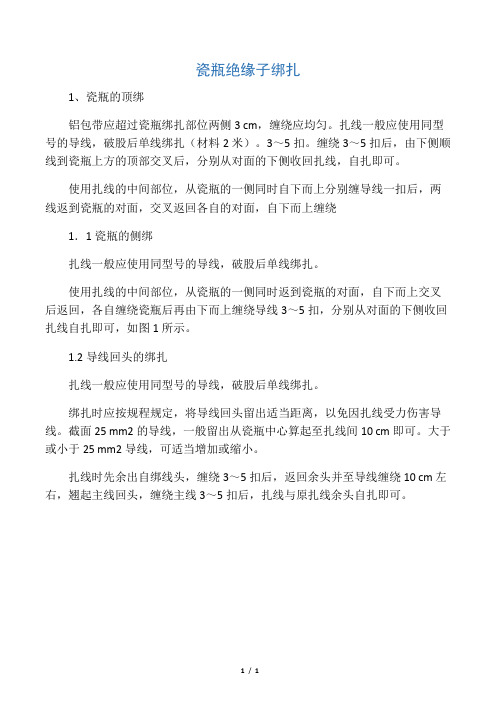

瓷瓶绝缘子绑扎
1、瓷瓶的顶绑
铝包带应超过瓷瓶绑扎部位两侧3 cm，缠绕应均匀。

扎线一般应使用同型号的导线，破股后单线绑扎（材料2米）。

3～5扣。

缠绕3～5扣后，由下侧顺线到瓷瓶上方的顶部交叉后，分别从对面的下侧收回扎线，自扎即可。

使用扎线的中间部位，从瓷瓶的一侧同时自下而上分别缠导线一扣后，两线返到瓷瓶的对面，交叉返回各自的对面，自下而上缠绕
1．1瓷瓶的侧绑
扎线一般应使用同型号的导线，破股后单线绑扎。

使用扎线的中间部位，从瓷瓶的一侧同时返到瓷瓶的对面，自下而上交叉后返回，各自缠绕瓷瓶后再由下而上缠绕导线3～5扣，分别从对面的下侧收回扎线自扎即可，如图1所示。

1.2导线回头的绑扎
扎线一般应使用同型号的导线，破股后单线绑扎。

绑扎时应按规程规定，将导线回头留出适当距离，以免因扎线受力伤害导线。

截面25 mm2的导线，一般留出从瓷瓶中心算起至扎线间10 cm即可。

大于或小于25 mm2导线，可适当增加或缩小。

扎线时先余出自绑线头，缠绕3～5扣后，返回余头并至导线缠绕10 cm左右，翘起主线回头，缠绕主线3～5扣后，扎线与原扎线余头自扎即可。

1/ 1。

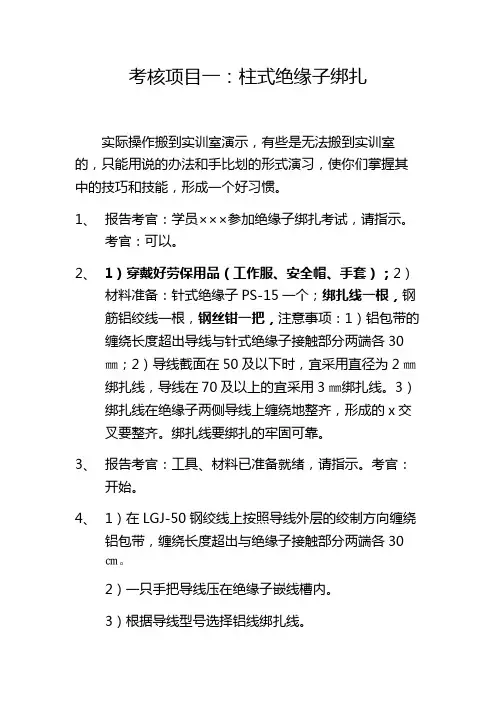

考核项目一：柱式绝缘子绑扎实际操作搬到实训室演示，有些是无法搬到实训室的，只能用说的办法和手比划的形式演习，使你们掌握其中的技巧和技能，形成一个好习惯。

1、报告考官：学员×××参加绝缘子绑扎考试，请指示。

考官：可以。

2、1）穿戴好劳保用品（工作服、安全帽、手套）；2）材料准备：针式绝缘子PS-15一个；绑扎线一根，钢筋铝绞线一根，钢丝钳一把，注意事项：1）铝包带的缠绕长度超出导线与针式绝缘子接触部分两端各30㎜；2）导线截面在50及以下时，宜采用直径为2㎜绑扎线，导线在70及以上的宜采用3㎜绑扎线。

3）绑扎线在绝缘子两侧导线上缠绕地整齐，形成的x交叉要整齐。

绑扎线要绑扎的牢固可靠。

3、报告考官：工具、材料已准备就绪，请指示。

考官：开始。

4、1）在LGJ-50钢绞线上按照导线外层的绞制方向缠绕铝包带，缠绕长度超出与绝缘子接触部分两端各30㎝。

2）一只手把导线压在绝缘子嵌线槽内。

3）根据导线型号选择铝线绑扎线。

4）在导线一侧靠近绝缘子处，用直径2㎜绑扎线在导线上饶三圈，（3）-1.5 -×-0.5-×-0.5-（3）-0.5-（3）-0.5-（3）-0.5或（3）-1.5-（3）-0.5-（3）-0.5-×-0.5-×-0.5-（3）-0.55）互绞3-5圈，剪去余端。

用钳子拧紧，做好回头。

6）清理现场，收拾工具用具。

5、报告考官：绝缘子绑扎完毕，工具、材料整理完毕。

请指示。

考官：恢复原状。

打分完毕。

考核项目二：电缆绝缘电阻测量实际操作搬到实训室演示，有些是无法搬到实训室的，只能用说的办法和手比划的形式演习，使你们掌握其中的技巧和技能，形成一个好习惯。

1、报告考官：学员×××参加电缆绝缘电阻测量考试，请指示。

考官：可以。

1）穿戴好劳保用品（工作服、手套、安全帽）；2）材料、工具准备：兆欧表zc-2500一块；测试线三根，放电棒一根；接地线两组，绝缘手套一副，短路线一组；3）检查工具用具是否齐全，完好，对兆欧表做开路短路试验，以确认兆欧表的完好。

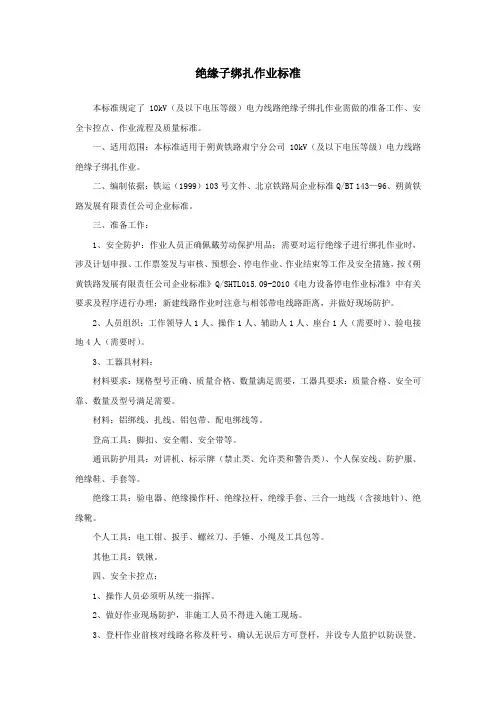

绝缘子绑扎作业标准本标准规定了10kV（及以下电压等级）电力线路绝缘子绑扎作业需做的准备工作、安全卡控点、作业流程及质量标准。

一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV（及以下电压等级）电力线路绝缘子绑扎作业。

二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。

三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；需要对运行绝缘子进行绑扎作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010《电力设备停电作业标准》中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。

2、人员组织：工作领导人1人、操作1人、辅助人1人、座台1人（需要时）、验电接地4人（需要时）。

3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。

材料：铝绑线、扎线、铝包带、配电绑线等。

登高工具：脚扣、安全帽、安全带等。

通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。

绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。

个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。

其他工具：铁锹。

四、安全卡控点：1、操作人员必须听从统一指挥。

2、做好作业现场防护，非施工人员不得进入施工现场。

3、登杆作业前核对线路名称及杆号，确认无误后方可登杆，并设专人监护以防误登、误操作；六级以上大风或雷雨时，禁止登杆。

4、在新立电杆上作业前回填土应夯实；登冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施。

5、登杆工具、安全腰带应完好合格；登杆作业所用工具及零星材料应装入工具包内，上下传递材料工具应用吊绳，不得抛接，防止高空掉物，现场人员应戴安全帽，杆下严禁行车逗留。

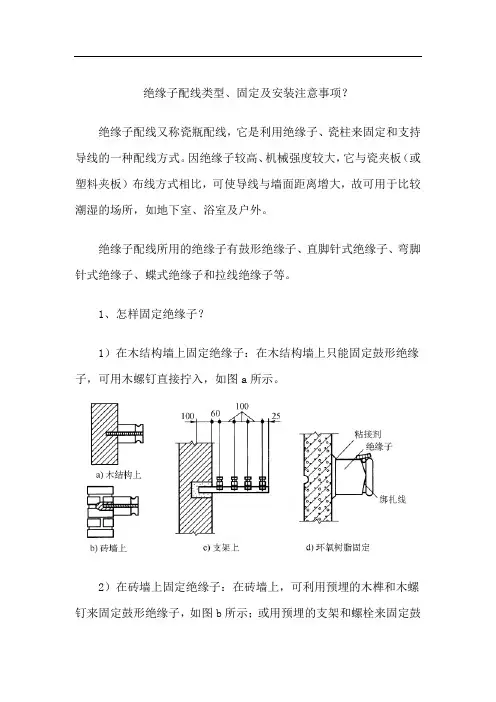

绝缘子配线类型、固定及安装注意事项？绝缘子配线又称瓷瓶配线，它是利用绝缘子、瓷柱来固定和支持导线的一种配线方式。

因绝缘子较高、机械强度较大，它与瓷夹板（或塑料夹板）布线方式相比，可使导线与墙面距离增大，故可用于比较潮湿的场所，如地下室、浴室及户外。

绝缘子配线所用的绝缘子有鼓形绝缘子、直脚针式绝缘子、弯脚针式绝缘子、蝶式绝缘子和拉线绝缘子等。

1、怎样固定绝缘子？1）在木结构墙上固定绝缘子：在木结构墙上只能固定鼓形绝缘子，可用木螺钉直接拧入，如图a所示。

2）在砖墙上固定绝缘子：在砖墙上，可利用预埋的木榫和木螺钉来固定鼓形绝缘子，如图b所示；或用预埋的支架和螺栓来固定鼓形绝缘子、蝶式绝缘子和针式绝缘子等，如图c所示。

此外也可用缠有铁丝的木螺钉和膨胀螺栓来固定鼓形绝缘子。

3）在混凝土墙上固定绝缘子：在混凝土墙上，可用缠有铁丝的木螺钉和膨胀螺栓来固定鼓形绝缘子，或用预埋的支架和螺栓来固定鼓形绝缘子、蝶式绝缘子和针式绝缘子，也可用环氧树脂粘接剂来固定绝缘子，如图d所示。

2、怎样在绝缘子上绑扎导线？在绝缘子上敷设导线，应从一端开始，先将一端的导线绑扎在绝缘子的颈部，如果导线弯曲，应事先调直，然后将导线的另一端收紧绑扎固定，最后把中间导线也绑扎固定。

导线在绝缘子上绑扎固定的方式如图所示。

平行导线在绝缘子上的绑扎如图所示。

平行的两根导线，应放在两绝缘子的同侧或绝缘子的外侧，不能放在两绝缘子的内侧。

3、绝缘子配线时应注意什么？1）在建筑物绝缘子侧面或斜面配线时，应将导线绑扎在绝缘子上方，如图所示。

2）导线在同一平面内有曲折时，要将绝缘子装设在导线曲折角的内侧，如图所示。

3）导线在不同的平面内有曲折时，在凸角的两面上应装设两个绝缘子。

4）导线分支时，必须在分支点处设置绝缘子，用以支持导线；导线互相交叉时，应在距建筑物附近的导线上套瓷管保护，如图7-18所示。

5）平行的两根导线，应放在两绝缘子的同一侧或两绝缘子的外侧，不能放在两绝缘子的内侧。
