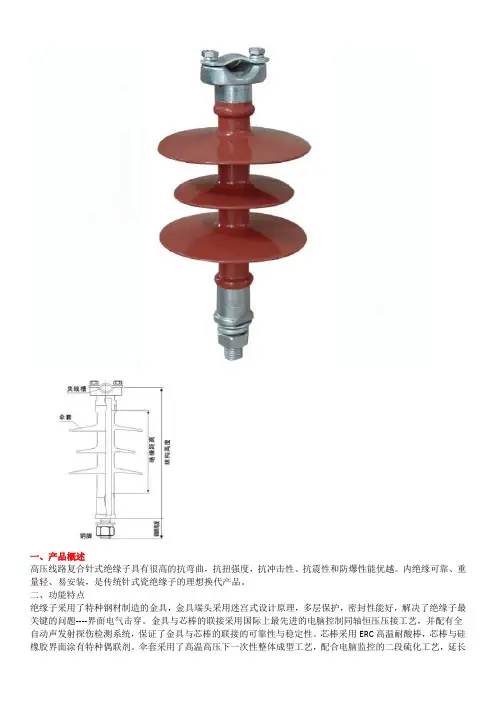

一、产品概述
高压线路复合针式绝缘子具有很高的抗弯曲，抗扭强度，抗冲击性、抗震性和防爆性能优越。

内绝缘可靠、重量轻、易安装，是传统针式瓷绝缘子的理想换代产品。

二、功能特点
绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。

金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。

芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。

伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长
了产品的使用寿命。

四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。

(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。

(3)严禁脚踩绝缘子伞群。

(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。

(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。

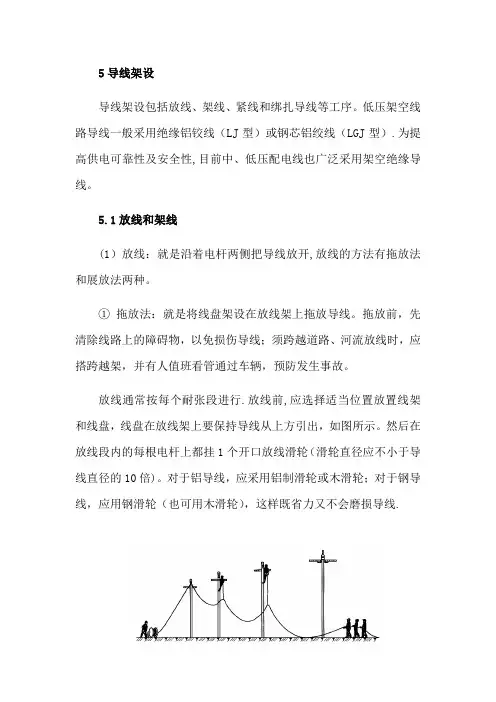

5导线架设导线架设包括放线、架线、紧线和绑扎导线等工序。

低压架空线路导线一般采用绝缘铝铰线（LJ型）或钢芯铝绞线（LGJ型）.为提高供电可靠性及安全性,目前中、低压配电线也广泛采用架空绝缘导线。

5.1放线和架线(1）放线：就是沿着电杆两侧把导线放开,放线的方法有拖放法和展放法两种。

①拖放法：就是将线盘架设在放线架上拖放导线。

拖放前，先清除线路上的障碍物，以免损伤导线；须跨越道路、河流放线时，应搭跨越架，并有人值班看管通过车辆，预防发生事故。

放线通常按每个耐张段进行.放线前,应选择适当位置放置线架和线盘，线盘在放线架上要保持导线从上方引出，如图所示。

然后在放线段内的每根电杆上都挂1个开口放线滑轮（滑轮直径应不小于导线直径的10倍)。

对于铝导线，应采用铝制滑轮或木滑轮；对于钢导线，应用钢滑轮（也可用木滑轮），这样既省力又不会磨损导线.拖放线和架线用力牵引导线放线时,要一条条地放。

在放线过程中，线盘处应有专人看守,负责检查导线的质量.遇有磨损、散股和断线等情况，应立即停止放线，待处理后方可继续进行。

放线速度应尽量均匀，不应突然加快，以防放线架倾倒。

②展线法：放线的线路如果不长，导线质量又不太重，可把导线背在肩上，边走边放；如线路较长,线捆较大,可把线捆装在汽车上，在汽车行进中展放导线。

（2）架线：把放好的导线架到电杆的横担上叫架线。

架线一般有两种方式:一是以一个耐张段为一个单元，把线路上所有的导线全部放完后，再用绳子吊升导线，使导线进入电杆上的开口放线滑轮内；另一种是一边放线一边用绳子吊升导线，使导线进入电杆上的开口放线滑轮内。

导线吊升上杆时,每根电杆上都需有人操作，地面上有人指挥，相互配合.截面较小的导线，一个耐张段内的几根导线可一次吊起；截面较大的导线，可每2根一起吊起。

导线吊上电杆后，应放入预先挂好的开口放线滑轮内，不能将导线放在横担上拖拉，以免磨伤导线。

（3）放线和架线的注意事项检查导线型号规格是否符合设计要求,尤其是使用旧导线时，更要检查导线质量、规格能否满足要求。

线路的施工工艺架空线路中导线架设施工工艺1 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。

2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。

2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。

2.1.2.2 不应有严重腐蚀现象。

2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。

2.1.2.4 导线最小截面应符合表3-76所示数值。

导线最小截面（mm2）表3-76导线种类10kV居民区非居民区1kV以下铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径3.2～4.0mm2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。

2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.3.3 弹簧销、垫的弹力适宜。

2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。

2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。

2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.2 线夹转动灵活，与导线接触面符合要求。

2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环、拉板、连扳、曲型垫等。

2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。

2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。

2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。

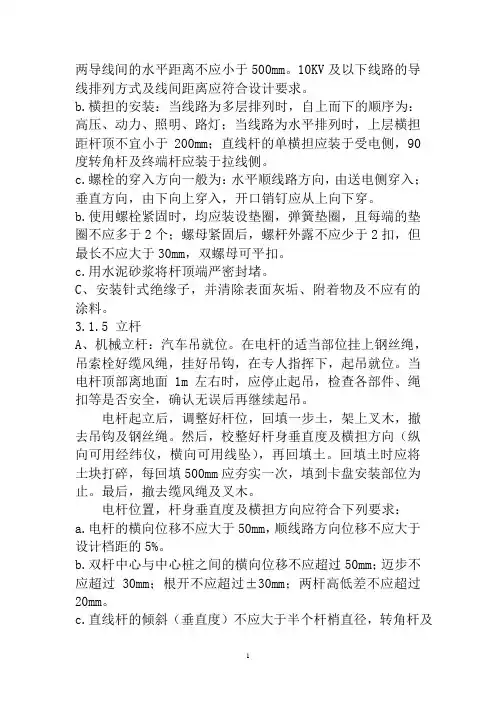

两导线间的水平距离不应小于500mm。

10KV及以下线路的导线排列方式及线间距离应符合设计要求。

b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90度转角杆及终端杆应装于拉线侧。

c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。

b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

c.用水泥砂浆将杆顶端严密封堵。

C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。

3.1.5 立杆A、机械立杆：汽车吊就位。

在电杆的适当部位挂上钢丝绳，吊索栓好缆风绳，挂好吊钩，在专人指挥下，起吊就位。

当电杆顶部离地面1m左右时，应停止起吊，检查各部件、绳扣等是否安全，确认无误后再继续起吊。

电杆起立后，调整好杆位，回填一步土，架上叉木，撤去吊钩及钢丝绳。

然后，校整好杆身垂直度及横担方向（纵向可用经纬仪，横向可用线坠），再回填土。

回填土时应将土块打碎，每回填500mm应夯实一次，填到卡盘安装部位为止。

最后，撤去缆风绳及叉木。

电杆位置，杆身垂直度及横担方向应符合下列要求：a.电杆的横向位移不应大于50mm，顺线路方向位移不应大于设计档距的5%。

b.双杆中心与中心桩之间的横向位移不应超过50mm；迈步不应超过30mm；根开不应超过±30mm；两杆高低差不应超过20mm。

c.直线杆的倾斜（垂直度）不应大于半个杆梢直径，转角杆及终端杆应向拉线侧预偏；水平拉线的拉桩杆应向拉桩坠线侧预偏。

横担安装应平整，横担端部上下歪斜及左右扭斜均不应大于20mm。

B、人力立杆：绞磨就位。

根据需要，打好地锚钎子，用钢丝绳将地锚钎子与绞磨连接好。

然后装滑轮组，穿钢丝绳，立人字抱杆后装滑轮组，穿钢丝绳，立人字抱杆（抱杆角度要适当）。

针式绝缘子针式绝缘子是一种常用于电力系统中的重要组件。

它是用于支撑导线，并在导线与支架之间提供绝缘作用的一种装置。

本文将从针式绝缘子的定义、结构、应用以及维护等方面进行详细阐述。

首先，针式绝缘子是电力系统中的一种重要设备。

它的主要作用是支撑导线，保证导线与支架之间的绝缘。

针式绝缘子通常由绝缘子本体和金属配件两部分组成。

绝缘子本体一般为陶瓷材料制成，具有优异的绝缘性能和机械性能。

金属配件则承担起连接绝缘子与支架的作用，保证绝缘子的稳定性和安全性。

针式绝缘子的结构设计非常重要。

它需要具备足够的机械强度来承受导线的重量和机械载荷，并且在极端的气候和环境条件下依然能够保持良好的绝缘性能。

为了满足这些要求，针式绝缘子通常采用带有长裙的陶瓷绝缘子本体，以增强其机械强度和抗冲击性能。

而金属配件则通过螺纹接头和钢丝绳等方式与绝缘子本体连接，确保整个绝缘子的稳定性和可靠性。

针式绝缘子在电力系统中有着广泛的应用。

它主要用于高压输电线路、变电站、开关设备等地方。

在高压输电线路中，针式绝缘子能够保证导线与支架之间的可靠绝缘，防止电力传输过程中的漏电和闪络现象。

在变电站和开关设备中，针式绝缘子可以承受电力设备的机械载荷，保证设备的安全运行。

因此，针式绝缘子在电力系统中起着至关重要的作用。

针式绝缘子的维护也是非常重要的。

定期的维护能够确保绝缘子的正常工作，延长其使用寿命。

首先，应定期清洁绝缘子表面的污垢和灰尘，以免影响其绝缘性能。

其次，要检查金属配件是否存在锈蚀和松动的情况，及时进行维修或更换。

另外，还需要注意检查绝缘子表面是否存在裂纹和损伤，如有必要，及时更换绝缘子。

此外，还需要定期检测绝缘子的绝缘电阻和泄漏电流，确保其在正常范围内。

综上所述，针式绝缘子是电力系统中不可或缺的重要组件。

它通过支撑导线、提供绝缘作用，保证电力系统的正常运行和安全运行。

针式绝缘子的结构设计、应用以及维护都是需要重视的方面。

只有保证针式绝缘子的质量和可靠性，才能够确保电力系统的稳定性和安全性。

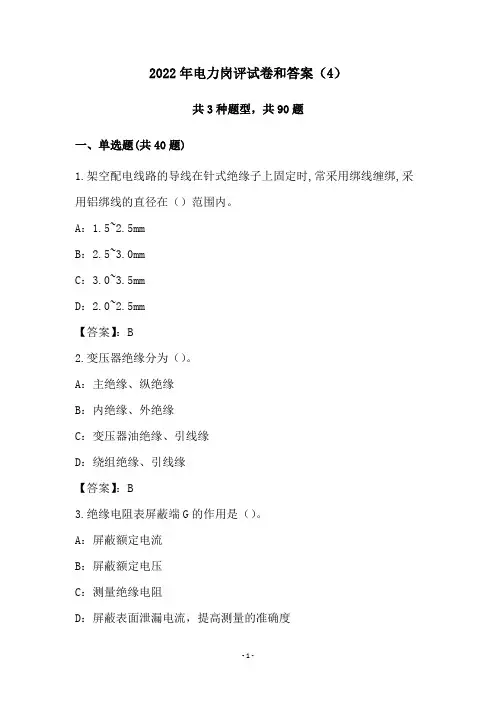

2022年电力岗评试卷和答案（4）共3种题型，共90题一、单选题(共40题)1.架空配电线路的导线在针式绝缘子上固定时,常采用绑线缠绑,采用铝绑线的直径在（）范围内。

A：1.5~2.5mmB：2.5~3.0mmC：3.0~3.5mmD：2.0~2.5mm【答案】：B2.变压器绝缘分为（）。

A：主绝缘、纵绝缘B：内绝缘、外绝缘C：变压器油绝缘、引线缘D：绕组绝缘、引线缘【答案】：B3.绝缘电阻表屏蔽端G的作用是（）。

A：屏蔽额定电流B：屏蔽额定电压C：测量绝缘电阻D：屏蔽表面泄漏电流，提高测量的准确度4.《中华人民共和国国家标准特种作业人员安全技术考核管理规则3.1》特种作业人员应具备的条件，具有本种作业所需的文化程度和安全、专业技术知识及（）。

A：上岗证书B：实践经验C：电工证D：一年及以上工作经验【答案】：B5.直流电流测量：把万用表串接在被测电路中时，应注意电流的方向，即把（）。

A：红表笔接电流流入的一端，黑表笔接电流流出的一端。

B：黑表笔接电流流入的一端，红表笔接电流流出的一端。

C：不作规定【答案】：A6.巡线人员发现导线、电缆断落地面或悬挂空中，应设法防止行人靠近断线地点（）m以内，以免跨步电压伤人，并迅速报告调度和上级，等候处理。

A：7B：8C：9D：107.已知某节点A，流入该节点电流为10A，则流出该节点的电流为（）。

A：0AB：5AC：10AD：不能确定【答案】：C8.下列电气安全用具中，不属于基本安全用具的是（）。

A：绝缘手套B：绝缘台C：绝缘棒D：绝缘靴【答案】：B9.10kV电网中性点不接地的系统所采用的无间隙氧化锌避雷器的额定电压为（）kV。

A：10B：12C：15D：17【答案】：D10.用ZC-8型接地电阻表测量某设备接地电阻，倍率标度盘选在X100位置，表计指针稳定后读数为1，则所测接地电阻为（）Ω。

A：1B：10C：100D：1000【答案】：C11.平衡固定电杆的拉桩应向张力反向侧倾斜（）。

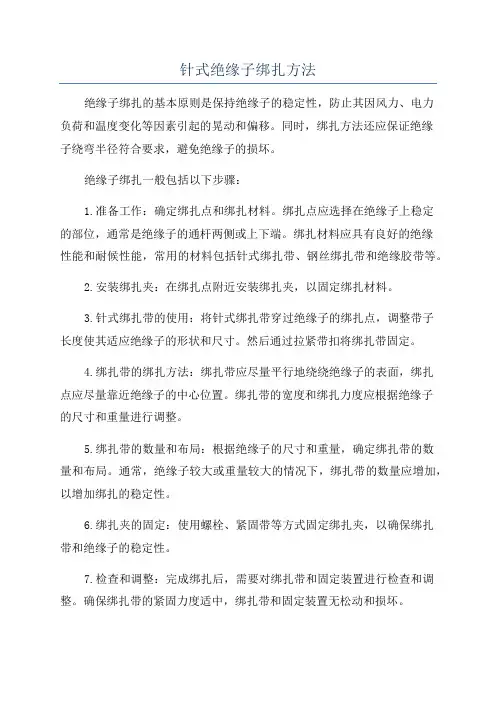

针式绝缘子绑扎方法绝缘子绑扎的基本原则是保持绝缘子的稳定性，防止其因风力、电力负荷和温度变化等因素引起的晃动和偏移。

同时，绑扎方法还应保证绝缘子绕弯半径符合要求，避免绝缘子的损坏。

绝缘子绑扎一般包括以下步骤：1.准备工作：确定绑扎点和绑扎材料。

绑扎点应选择在绝缘子上稳定的部位，通常是绝缘子的通杆两侧或上下端。

绑扎材料应具有良好的绝缘性能和耐候性能，常用的材料包括针式绑扎带、钢丝绑扎带和绝缘胶带等。

2.安装绑扎夹：在绑扎点附近安装绑扎夹，以固定绑扎材料。

3.针式绑扎带的使用：将针式绑扎带穿过绝缘子的绑扎点，调整带子长度使其适应绝缘子的形状和尺寸。

然后通过拉紧带扣将绑扎带固定。

4.绑扎带的绑扎方法：绑扎带应尽量平行地绕绕绝缘子的表面，绑扎点应尽量靠近绝缘子的中心位置。

绑扎带的宽度和绑扎力度应根据绝缘子的尺寸和重量进行调整。

5.绑扎带的数量和布局：根据绝缘子的尺寸和重量，确定绑扎带的数量和布局。

通常，绝缘子较大或重量较大的情况下，绑扎带的数量应增加，以增加绑扎的稳定性。

6.绑扎夹的固定：使用螺栓、紧固带等方式固定绑扎夹，以确保绑扎带和绝缘子的稳定性。

7.检查和调整：完成绑扎后，需要对绑扎带和固定装置进行检查和调整。

确保绑扎带的紧固力度适中，绑扎带和固定装置无松动和损坏。

绝缘子绑扎是保证电力设备正常运行的重要环节，其能够有效保护绝缘子，延长其使用寿命，降低维护成本。

正确的绑扎方法和操作流程能够将绝缘子固定在合适的位置，提高绝缘子的安全性和稳定性。

总之，针式绝缘子绑扎方法是一种常见且重要的绝缘子固定方法。

通过合理选择绑扎点和绑扎材料，并按照正确的步骤进行操作，可以有效保护绝缘子并确保电力设备的正常运行。

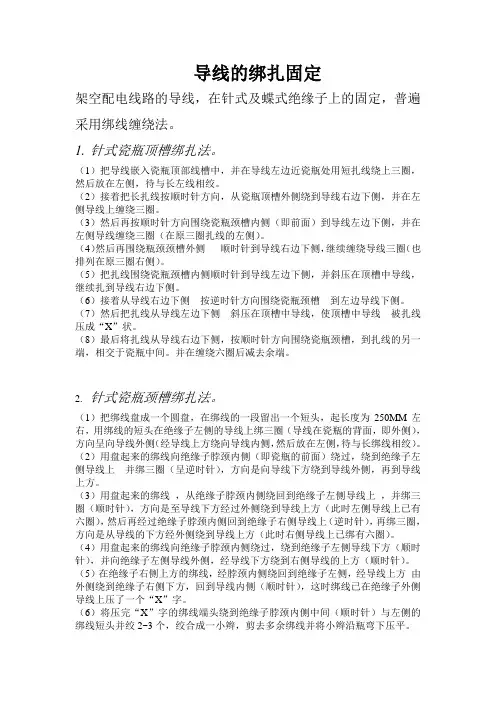

导线的绑扎固定架空配电线路的导线，在针式及蝶式绝缘子上的固定，普遍采用绑线缠绕法。

1.针式瓷瓶顶槽绑扎法。

（1）把导线嵌入瓷瓶顶部线槽中，并在导线左边近瓷瓶处用短扎线绕上三圈，然后放在左侧，待与长左线相绞。

（2）接着把长扎线按顺时针方向，从瓷瓶顶槽外侧绕到导线右边下侧，并在左侧导线上缠绕三圈。

（3）然后再按顺时针方向围绕瓷瓶颈槽内侧（即前面）到导线左边下侧，并在左侧导线缠绕三圈（在原三圈扎线的左侧）。

（4）然后再围绕瓶颈颈槽外侧顺时针到导线右边下侧，继续缠绕导线三圈（也排列在原三圈右侧）。

（5）把扎线围绕瓷瓶颈槽内侧顺时针到导线左边下侧，并斜压在顶槽中导线，继续扎到导线右边下侧。

（6）接着从导线右边下侧按逆时针方向围绕瓷瓶颈槽到左边导线下侧。

（7）然后把扎线从导线左边下侧斜压在顶槽中导线，使顶槽中导线被扎线压成“X”状。

（8）最后将扎线从导线右边下侧，按顺时针方向围绕瓷瓶颈槽，到扎线的另一端，相交于瓷瓶中间。

并在缠绕六圈后减去余端。

2.针式瓷瓶颈槽绑扎法。

（1）把绑线盘成一个圆盘，在绑线的一段留出一个短头，起长度为250MM左右，用绑线的短头在绝缘子左侧的导线上绑三圈（导线在瓷瓶的背面，即外侧），方向呈向导线外侧（经导线上方绕向导线内侧，然后放在左侧，待与长绑线相绞）。

（2）用盘起来的绑线向绝缘子脖颈内侧（即瓷瓶的前面）绕过，绕到绝缘子左侧导线上并绑三圈（呈逆时针），方向是向导线下方绕到导线外侧，再到导线上方。

（3）用盘起来的绑线，从绝缘子脖颈内侧绕回到绝缘子左侧导线上，并绑三圈（顺时针），方向是至导线下方经过外侧绕到导线上方（此时左侧导线上已有六圈），然后再经过绝缘子脖颈内侧回到绝缘子右侧导线上（逆时针），再绑三圈，方向是从导线的下方经外侧绕到导线上方（此时右侧导线上已绑有六圈）。

（4）用盘起来的绑线向绝缘子脖颈内侧绕过，绕到绝缘子左侧导线下方（顺时针），并向绝缘子左侧导线外侧，经导线下方绕到右侧导线的上方（顺时针）。

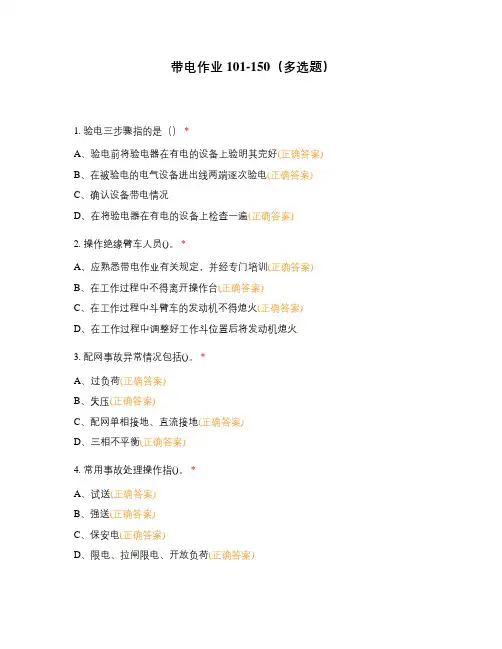

带电作业101-150（多选题）1. 验电三步骤指的是（） *A、验电前将验电器在有电的设备上验明其完好(正确答案)B、在被验电的电气设备进出线两端逐次验电(正确答案)C、确认设备带电情况D、在将验电器在有电的设备上检查一遍(正确答案)2. 操作绝缘臂车人员()。

*A、应熟悉带电作业有关规定，并经专门培训(正确答案)B、在工作过程中不得离开操作台(正确答案)C、在工作过程中斗臂车的发动机不得熄火(正确答案)D、在工作过程中调整好工作斗位置后将发动机熄火3. 配网事故异常情况包括()。

*A、过负荷(正确答案)B、失压(正确答案)C、配网单相接地、直流接地(正确答案)D、三相不平衡(正确答案)4. 常用事故处理操作指()。

*A、试送(正确答案)B、强送(正确答案)C、保安电(正确答案)D、限电、拉闸限电、开放负荷(正确答案)5. 并联电路特点是() *A、各支路两端电压相等(正确答案)B、总电流等于各支路电流之和(正确答案)C、总电阻的倒数等于各支路电阻倒数之和(正确答案)D、通过各支路的电流与支路电阻的大小成反比(正确答案)6. 起重工作必须由有经验的人领导，在起吊、牵引过程中，受力钢丝绳的()，严禁有人逗留和通过。

*A、周围(正确答案)B、上下方(正确答案)C、内角侧(正确答案)D、起吊物下面(正确答案)7. 绝缘导线的连接无论采用哪种方法，都要经过下列哪几个步骤()。

*A、剖削绝缘(正确答案)B、去除氧化层(正确答案)C、导线连接(正确答案)D、恢复绝缘(正确答案)8. 在配电线路带电作业中，不允许作业人穿()，采用等电位方式进行作业 *A、穿屏蔽服(正确答案)B、导电手套(正确答案)C、穿绝缘服D、穿绝缘靴9. 用分流线短接断路器(开关)，隔离开关(刀闸)等载流设备，必须遵守下列规定()。

*A、短接前要核对相位(正确答案)B、组装分流线的导线处必须清除氧化层，且线夹接触应牢固可靠(正确答案)C、断路器(开关)必须处于合闸位置，并取下跳闸回路熔断器〈保险)，锁死跳闸机构后，方可短接(正确答案)D、分流线应支撑好，以防摆动造成接地或短路。

针式绝缘子绑扎方法1.准备工作：(1)工具准备：绝缘子绑扎需要的工具包括针式绝缘子绑扎工具、绝缘子绑扎绳、绝缘子绑扎用的套圈、绝缘子座等。

(2)绝缘子准备：绝缘子绑扎前需要确认绝缘子的型号、规格，检查绝缘子有无损坏、缺陷等。

2.绑扎方法：(1)针式绝缘子绑扎通常从绝缘子的下部开始，将绑扎绳穿过绝缘子的套圈。

(2)在绝缘子的上部固定绑扎绳，并保持一定的张力。

(3)将绑扎绳绕过绝缘子，沿着绝缘子的表面向下绑扎，并与上部的绑扎绳交叉，保持绑扎绳的张力。

(4)重复以上步骤，直至绑扎到绝缘子的下部。

(5)绑扎完成后，使用绝缘子座将绝缘子固定在所需位置上。

注意绝缘子座的安装要牢固。

3.注意事项：(1)绑扎绳的张力要适中，过大容易造成绝缘子损坏，过小则无法保证绝缘子的固定和保护效果。

(2)绑扎绳的绕圈数要足够，一般建议至少绕3至5圈，以确保绝缘子的牢固固定。

(3)绑扎绳的绑扎间隔要均匀，绑扎点不能过于密集或过于稀疏。

(4)在绑扎过程中要特别注意绝缘子的保护，避免碰撞、划伤等，以免损坏绝缘子。

(5)在绑扎绳的选择上，应根据绝缘子的类型、环境条件等进行选择。

一般情况下，常用的绑扎绳材料有尼龙绳、聚酯绳等。

(6)针式绝缘子绑扎时要确保工具的安全使用，避免工具的失效、损坏等危险情况发生。

(7)绑扎完成后，进行必要的检查，确认绑扎是否牢固，绝缘子是否受损等，并做好相应的记录。

通过以上步骤和注意事项，可以保证针式绝缘子绑扎的安全、稳固和可靠性。

绝缘子作为电力设备中重要的组成部分，在绑扎过程中需要特别关注其保护和固定，以确保电力设备的正常运行和使用效果。

绝缘子配线类型、固定及安装注意事项？绝缘子配线又称瓷瓶配线，它是利用绝缘子、瓷柱来固定和支持导线的一种配线方式。

因绝缘子较高、机械强度较大，它与瓷夹板（或塑料夹板）布线方式相比，可使导线与墙面距离增大，故可用于比较潮湿的场所，如地下室、浴室及户外。

绝缘子配线所用的绝缘子有鼓形绝缘子、直脚针式绝缘子、弯脚针式绝缘子、蝶式绝缘子和拉线绝缘子等。

1、怎样固定绝缘子？1）在木结构墙上固定绝缘子：在木结构墙上只能固定鼓形绝缘子，可用木螺钉直接拧入，如图a所示。

2）在砖墙上固定绝缘子：在砖墙上，可利用预埋的木榫和木螺钉来固定鼓形绝缘子，如图b所示；或用预埋的支架和螺栓来固定鼓形绝缘子、蝶式绝缘子和针式绝缘子等，如图c所示。

此外也可用缠有铁丝的木螺钉和膨胀螺栓来固定鼓形绝缘子。

3）在混凝土墙上固定绝缘子：在混凝土墙上，可用缠有铁丝的木螺钉和膨胀螺栓来固定鼓形绝缘子，或用预埋的支架和螺栓来固定鼓形绝缘子、蝶式绝缘子和针式绝缘子，也可用环氧树脂粘接剂来固定绝缘子，如图d所示。

2、怎样在绝缘子上绑扎导线？在绝缘子上敷设导线，应从一端开始，先将一端的导线绑扎在绝缘子的颈部，如果导线弯曲，应事先调直，然后将导线的另一端收紧绑扎固定，最后把中间导线也绑扎固定。

导线在绝缘子上绑扎固定的方式如图所示。

平行导线在绝缘子上的绑扎如图所示。

平行的两根导线，应放在两绝缘子的同侧或绝缘子的外侧，不能放在两绝缘子的内侧。

3、绝缘子配线时应注意什么？1）在建筑物绝缘子侧面或斜面配线时，应将导线绑扎在绝缘子上方，如图所示。

2）导线在同一平面内有曲折时，要将绝缘子装设在导线曲折角的内侧，如图所示。

3）导线在不同的平面内有曲折时，在凸角的两面上应装设两个绝缘子。

4）导线分支时，必须在分支点处设置绝缘子，用以支持导线；导线互相交叉时，应在距建筑物附近的导线上套瓷管保护，如图7-18所示。

5）平行的两根导线，应放在两绝缘子的同一侧或两绝缘子的外侧，不能放在两绝缘子的内侧。
