数控车床刀补(精选)

刀具补偿功能（实际生产步骤）在数控编程过程中，一般不考虑刀具的长度与刀尖圆弧半径，而只考虑刀位点与编程轨迹重合。

但在实际加工过程中，由于刀尖圆弧半径与刀具长度各不相同，在加工中会产生很大的误差。

因此，实际加工时必须通过刀具补偿指令，使数控机床根据实际使用的刀具尺寸，自动调节各坐标轴的移动量，确保实际加工轮廓和编程轨迹完全一致。

数控机床根据刀具实际尺寸，自动改变机床坐标轴或刀具刀位点位置，使实际加工轮廓和编程轨迹完全一致的功能，称为刀具补偿功能。

1.刀具半径补偿：（G40，G41，G42）G40：取消半径刀补G41：刀具左补偿（沿着刀具前进的方向看，刀具在工件的左边）G42：刀具右补偿（·································右边）数控机床加工时以刀具中心轴的坐标进行走刀，依据G41或G42使刀具中心在原来的编程轨迹的基础上伸长或缩短一个刀具半径值，即刀具中心从与编程轨迹重合过渡到与编程轨迹偏离一个刀具半径值，如图刀具补偿指令是模态指令，一旦刀具补偿建立后一直有效，直至刀具补偿撤销。

在刀具补偿进行期间，刀具中心轨迹始终偏离编程轨迹一个刀具半径值的距离。

刀具半径补偿仅在指定的2D 坐标平面内进行。

而平面由G 指令代码G17( xy平面)、G18( zx平面)、G19( yz平面)确定。

刀具半径值则由刀具号H(D)确定2.刀具长度补偿所谓刀具长度补偿，就是把工件轮廓按刀具长度在坐标轴(车床为x、z轴)上的补偿分量平移。

对于每一把刀具来说，其长度是一定的，它们在某种刀具夹座上的安装位置也是一定的。

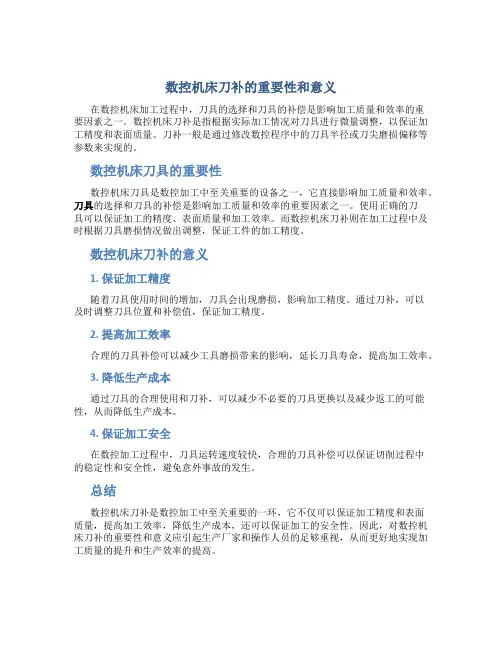

数控机床刀补的重要性和意义
在数控机床加工过程中，刀具的选择和刀具的补偿是影响加工质量和效率的重
要因素之一。

数控机床刀补是指根据实际加工情况对刀具进行微量调整，以保证加工精度和表面质量。

刀补一般是通过修改数控程序中的刀具半径或刀尖磨损偏移等参数来实现的。

数控机床刀具的重要性
数控机床刀具是数控加工中至关重要的设备之一，它直接影响加工质量和效率。

刀具的选择和刀具的补偿是影响加工质量和效率的重要因素之一。

使用正确的刀
具可以保证加工的精度、表面质量和加工效率。

而数控机床刀补则在加工过程中及时根据刀具磨损情况做出调整，保证工件的加工精度。

数控机床刀补的意义
1. 保证加工精度
随着刀具使用时间的增加，刀具会出现磨损，影响加工精度。

通过刀补，可以
及时调整刀具位置和补偿值，保证加工精度。

2. 提高加工效率
合理的刀具补偿可以减少工具磨损带来的影响，延长刀具寿命，提高加工效率。

3. 降低生产成本
通过刀具的合理使用和刀补，可以减少不必要的刀具更换以及减少返工的可能性，从而降低生产成本。

4. 保证加工安全
在数控加工过程中，刀具运转速度较快，合理的刀具补偿可以保证切削过程中
的稳定性和安全性，避免意外事故的发生。

总结
数控机床刀补是数控加工中至关重要的一环，它不仅可以保证加工精度和表面
质量，提高加工效率，降低生产成本，还可以保证加工的安全性。

因此，对数控机床刀补的重要性和意义应引起生产厂家和操作人员的足够重视，从而更好地实现加工质量的提升和生产效率的提高。

数控机床的刀具补偿与补偿方法数控机床是一种通过计算机编程来控制刀具自动运动的高精度机床。

而在数控机床的加工过程中，刀具磨损是不可避免的。

为了确保加工的精度和质量，需要对刀具的磨损进行补偿。

本文将介绍数控机床的刀具补偿及其方法。

刀具补偿是指在数控机床的程序中，通过计算机控制的方式，根据刀具磨损的情况进行刀补操作，使得机床能够保持加工精度。

刀具补偿主要分为几种类型：半径补偿、长度补偿、倾斜补偿、刀尖位置补偿等。

首先，半径补偿是常见的刀具补偿方式之一。

在数控机床中，刀具刃尖的磨损会导致加工半径发生变化，从而影响到加工结果。

为了纠正加工误差，可以通过半径补偿进行校正。

一般来说，半径补偿是通过在程序中输入一个补偿值，将刀具的半径进行相应的增加或减少，以保持加工精度。

其次，长度补偿也是常用的一种刀具补偿方法。

在数控机床中，切削刀具的长度磨损会导致切削深度的变化。

为了保持加工的一致性和精度，可以通过长度补偿来进行校正。

长度补偿的原理是通过在程序中输入一个补偿值，使刀具的位置发生相应的变化，从而达到加工深度的控制。

倾斜补偿是指在加工过程中，刀具出现倾斜现象，导致加工精度下降。

为了解决这个问题，可以通过倾斜补偿来进行校正。

倾斜补偿的原理是通过在程序中调整坐标偏移量，使得刀具在加工过程中能够保持正确的倾斜角度，从而保持加工精度。

最后，刀尖位置补偿是一种通过调整刀具运动轨迹来控制加工精度的方法。

在数控机床的切削过程中，刀尖的位置可能会发生偏移。

通过刀尖位置补偿，可以通过调整刀具的路径来保持刀尖的正确位置，从而实现精确的加工。

综上所述，数控机床的刀具补偿方法主要包括半径补偿、长度补偿、倾斜补偿和刀尖位置补偿等。

这些方法通过在数控机床的程序中输入相应的补偿值或调整坐标偏移量，能够对刀具磨损进行有效的补偿，从而保证加工的精度和质量。

刀具补偿是数控机床加工过程中不可或缺的一部分，它使得机床能够适应刀具磨损的变化，同时提高了加工的效率与精度。

数控机床操作中的自动刀具长度补偿方法数控机床是现代工业生产中广泛应用的设备之一，它的运行精度和稳定性对于加工质量和效率至关重要。

在数控机床操作过程中，由于刀具磨损或加工工件的尺寸变化等原因，刀具的实际长度可能会与程序中设定的长度存在差异。

为了保证加工结果的准确性，需要对刀具的长度进行补偿。

本文将介绍数控机床操作中常用的自动刀具长度补偿方法。

一、半径补偿法半径补偿法是一种常用的自动刀具长度补偿方法。

在使用该方法时，操作人员需要根据实际情况设置合适的半径补偿值。

在程序中，通过对刀具半径进行修正，从而实现对刀具长度的自动补偿。

具体操作步骤如下：1. 在加工前，操作人员需要测量刀具的实际长度；2. 根据实际测量值，计算出需要进行补偿的数值；3. 在数控机床的操作界面或相应软件中，设置半径补偿值，将计算得到的补偿数值输入到对应的位置；4. 在程序中指定刀具的半径补偿号，并设置补偿方向；5. 在加工过程中，数控机床会自动根据设定的补偿值对刀具长度进行调整，从而保证加工结果的精确性。

二、快速定位点法快速定位点法也是一种常用的自动刀具长度补偿方法。

在使用该方法时，操作人员需要预先设置好机床的快速定位点，并在加工工序中使用这些点进行刀具长度的校准。

1. 在加工前，选择合适的位置作为快速定位点，并将其存储在数控机床中；2. 在程序中，使用快速定位点进行刀具长度的校准。

通过在程序中指定固定的刀具参考点，数控机床能够自动计算刀具与参考点之间的距离，并对刀具长度进行自动补偿；3. 在加工过程中，数控机床会根据预先设定的快速定位点，自动进行刀具长度的补偿，从而保证加工结果的准确性。

三、自动测量法自动测量法是一种基于传感器的自动刀具长度补偿方法。

该方法通过在数控机床中安装传感器，并将传感器与机床控制系统相连，实现对刀具长度的实时检测和自动补偿。

具体操作步骤如下：1. 在数控机床中安装相应的传感器，确保传感器可以准确测量刀具的长度；2. 将传感器与机床控制系统连接，并进行相应的设定和校准；3. 在加工过程中，传感器会实时监测刀具的长度，并将检测结果传输给机床控制系统；4. 机床控制系统根据传感器提供的数据，自动对刀具长度进行补偿，保证加工结果的准确性。

数控车床的对刀与刀具补偿(附图)一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图3-9 所示。

1、试切对刀1 ）外径刀的对刀方法如图3-10 所示。

Z 向对刀如(a) 所示。

先用外径刀将工件端面( 基准面) 车削出来；车削端面后，刀具可以沿X 方向移动远离工件，但不可Z 方向移动。

Z 轴对刀输入：“Z0 测量”。

X 向对刀如(b) 所示。

车削任一外径后，使刀具Z 向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。

例如，测量值为Φ50.78mm, 则X 轴对刀输入：“X50.78 测量”。

2 ）内孔刀的对刀方法类似外径刀的对刀方法。

Z 向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作Z 向移动。

Z 轴对刀输入：“Z0 测量”。

X 向对刀任意车削一内孔直径后，Z 向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。

例如，测量值为Φ45.56mm, 则X 轴对刀输入：“X45.56 测量”。

3 ）钻头、中心钻的对刀方法如图3-11 所示。

Z 向对刀如（a ）所示。

钻头( 或中心钻) 轻微接触到基准面后，就不可再作Z 向移动。

Z 轴对刀输入：“Z0 测量”。

X 向对刀如（b ）所示。

主轴不必转动，以手动方式将钻头沿X 轴移动到钻孔中心，即看屏幕显示的机械坐标到“X0.0 ”为止。

X 轴对刀输入：“X0 测量”。

2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。

有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。

3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。

二、刀具补偿值的输入和修改根据刀具的实际参数和位置，将刀尖圆弧半径补偿值和刀具几何磨损补偿值输入到与程序对应的存储位置。

数控机床刀补参数设置随着工业自动化的不断发展，数控机床在现代制造业中扮演着越来越重要的角色。

数控机床的刀具补偿参数设置是其正常运行的关键之一，合理设置刀具补偿参数能够保证加工精度和效率。

本文将介绍数控机床刀具补偿参数的设置方法及其影响因素。

1. 刀具补偿概述刀具补偿是数控机床加工中常用的一种技术手段，通过在程序中设置刀具补偿值，来补偿刀具的实际尺寸偏差，以保证加工零件的尺寸精度。

刀具补偿通常包括半径补偿、长度补偿和刀尖半径补偿等。

2. 刀具补偿参数设置方法2.1 刀具半径补偿设置刀具半径补偿是在数控机床中常见的一种补偿方式。

具体设置方法如下：- 定义刀具半径补偿的序号；- 设置补偿数值，根据实际情况调整；- 选择切削方向，确定补偿方向。

2.2 刀具长度补偿设置刀具长度补偿主要用于控制刀具与工件接触的位置，避免刀具碰撞。

设置方法如下：- 定义刀具长度补偿的序号；- 设置补偿数值，根据实际情况调整；- 确定刀具路径，避免与工件干涉。

2.3 刀尖半径补偿设置刀尖半径补偿常用于弥补刀具的圆弧轮廓误差。

设置方法如下：- 定义刀尖半径补偿的序号；- 设置补偿数值，根据实际情况调整；- 确定刀具轮廓路径，保证加工精度。

3. 刀具补偿参数影响因素刀具补偿参数的设置需考虑以下因素：•刀具材质和尺寸；•工件材料和形状；•加工精度要求；•切削速度和进给速度。

综上所述，数控机床刀具补偿参数设置是保证加工精度和效率的重要步骤，正确设置补偿参数可以提高机床加工的稳定性和质量。

在实际操作中，操作人员需要根据具体情况灵活调整参数，不断优化加工过程，以获得更好的加工效果。

希望本文对数控机床刀具补偿参数的设置有所帮助，并能引发更多关于数控机床加工技术的讨论与思考。

数控机床刀补的计算方法在数控机床加工中，刀补是关键的参数之一，它能够保证加工精度和表面质量。

正确的刀补设置可以有效地提高加工效率和产品质量。

下面我们来讨论一下数控机床刀补的计算方法。

1. 刀补的基本概念刀补是指为了弥补数控机床坐标系原点与实际刀具刀尖之间的距离差，调整数控程序中的切入点，使加工精度得以提高。

通常情况下，刀补分为半径刀补和刃补两种类型。

2. 半径刀补计算方法半径刀补是指刃部在工件上下表面的投射点在工件上痕的投影点。

假设刀尺寸为D，工件轮廓为R，切入角为α，刀尖位置与轨迹间距为Y，则半径刀补计算方法如下：刀补=1/2∗(D/2−R)/sin(α)3. 刃补计算方法刃补是刃部在工件表面上的投射点与该表面在刀具中心的垂直距离，也叫C刃补。

假设切削深度为ap，工件曲率半径为R，刃部与轨迹间的距离为Y，则刃补的计算方法如下：刃补=R−√(R2−Y2)±ap其中，±ap表示刃补的正负符号取决于刀具切削进给的方向。

4. 刀补的实际应用在数控加工中，刀补是非常重要的，尤其对于高精度加工来说。

通过正确调整刀补参数，可以提高加工精度，降低刀具磨损，减少废品率。

因此，操作人员在进行数控加工时，要根据实际情况合理设置刀补参数，以确保加工质量和效率。

总的来说，数控机床刀补的计算方法是一个复杂而重要的课题。

只有深入理解刀补的概念和计算方法，才能够在实际的加工过程中更好地运用刀补技术，保证产品质量和加工效率。

希望以上内容对数控机床刀补的计算方法有所帮助，让大家更好地理解和运用刀补技术。

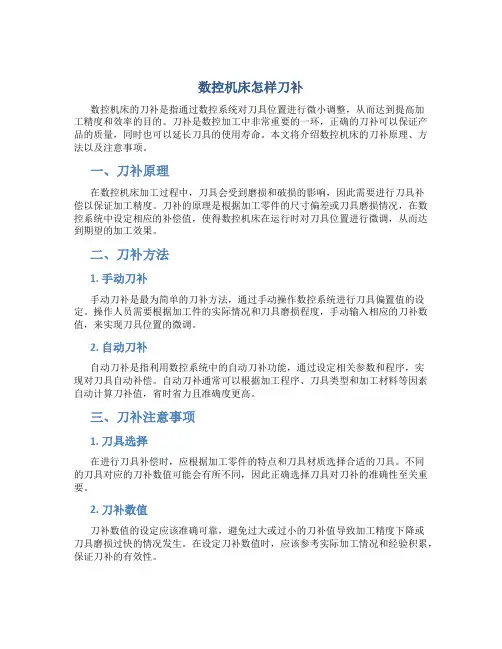

数控机床怎样刀补数控机床的刀补是指通过数控系统对刀具位置进行微小调整，从而达到提高加工精度和效率的目的。

刀补是数控加工中非常重要的一环，正确的刀补可以保证产品的质量，同时也可以延长刀具的使用寿命。

本文将介绍数控机床的刀补原理、方法以及注意事项。

一、刀补原理在数控机床加工过程中，刀具会受到磨损和破损的影响，因此需要进行刀具补偿以保证加工精度。

刀补的原理是根据加工零件的尺寸偏差或刀具磨损情况，在数控系统中设定相应的补偿值，使得数控机床在运行时对刀具位置进行微调，从而达到期望的加工效果。

二、刀补方法1. 手动刀补手动刀补是最为简单的刀补方法，通过手动操作数控系统进行刀具偏置值的设定。

操作人员需要根据加工件的实际情况和刀具磨损程度，手动输入相应的刀补数值，来实现刀具位置的微调。

2. 自动刀补自动刀补是指利用数控系统中的自动刀补功能，通过设定相关参数和程序，实现对刀具自动补偿。

自动刀补通常可以根据加工程序、刀具类型和加工材料等因素自动计算刀补值，省时省力且准确度更高。

三、刀补注意事项1. 刀具选择在进行刀具补偿时，应根据加工零件的特点和刀具材质选择合适的刀具。

不同的刀具对应的刀补数值可能会有所不同，因此正确选择刀具对刀补的准确性至关重要。

2. 刀补数值刀补数值的设定应该准确可靠，避免过大或过小的刀补值导致加工精度下降或刀具磨损过快的情况发生。

在设定刀补数值时，应该参考实际加工情况和经验积累，保证刀补的有效性。

3. 定期检查为了确保刀补的有效性，操作人员应该定期检查刀具的磨损情况和加工零件的尺寸精度，及时调整刀补数值以保证加工质量。

四、结语数控机床的刀补是数控加工过程中至关重要的环节，正确的刀补方法和注意事项能够有效提高加工效率和产品质量。

通过合理的刀补调整，数控机床能够更好地发挥其加工能力，满足不同加工需要的要求。

希望本文的介绍能为广大数控机床操作人员提供一些参考和帮助。
