数控车床对刀与刀补

在进行加工之前，数控车床要进行对刀操作，以便确保产品加工的精度以及准度，在实际进行生产的过程中，数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法，但是在进行对刀操作的时候也会出现一些问题，下面我们就来具体介绍一下数控车床对刀的操作步骤。

1、试切对刀试切对刀主要用在建立加工坐标系。

在安装好工件后，为了可以加工出需要的加工件，要将编程原点设定为加工原点，建立加工坐标系，用来确定刀具和工件的相对位置，使刀具按照编程轨迹进行运动，最终加工出所需零件。

试切对刀的步骤主要有：（1）选择机床的手动操作模式；（2）启动主轴，试切工件外圆，保持X方向不移动；（3）停主轴，测量出工件的外径值；（4）选择机床的MDI操作模式；（5）按下“off set sitting”按钮；（6）按下屏幕下方的“坐标系”软键；（7）光标移至“G54”；（8）输入X及测量的直径值；（9）按下屏幕下方的“测量”软键；（10）启动主轴，试切工件端面，保持Z方向不移动；2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上，用于建立刀具之间的补偿值。

但是因为刀具尺寸会有一定差别，机床中刀位点的坐标值也会因此而出现不同。

如果不设立刀具之间的补偿值，运行相同的程序时就不可能加工出相同的尺寸，想要保证运行相同的程序时，运用不同的刀具得出相同的尺寸，则需要建立刀具间的补偿。

机外对刀仪对刀的步骤主要有：（1）移动基准刀，让刀位点对准显微镜的十字线中心；（2）将基准刀在该点的相对位置清零，具体操作是选择相对位置显示；（3）将其刀具补偿值清零，具体操作是按下“off set sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在基准刀相对应的刀具补偿号上输入Xo、Zo；（4）选择机床的手动操作模式，移出刀架，换刀；（5）使其刀位点对准显微镜的十字线中心；（6）选择机床的MDI操作模式；（7）设置刀具补偿值，具体操作是按下“offset sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在相对应的刀补号上输入X、Z；（8）移出刀架，执行自动换刀指令即可。

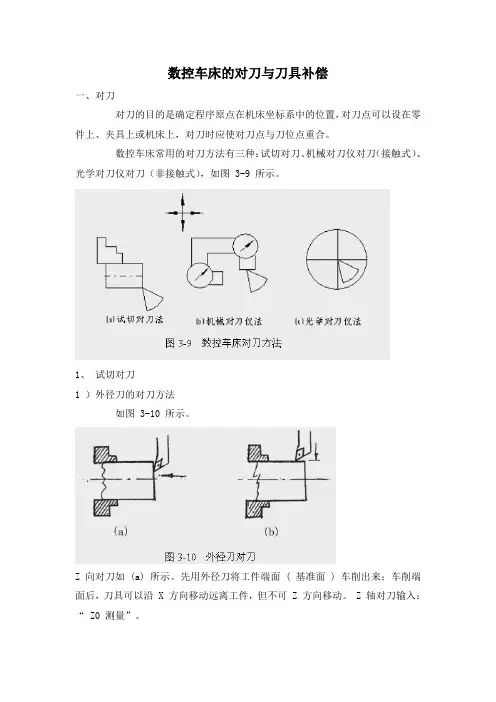

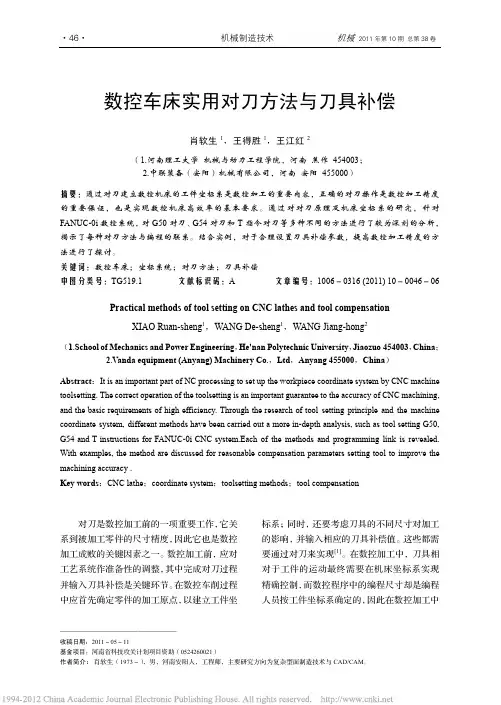

数控车床的对刀与刀具补偿一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图 3-9 所示。

1、试切对刀1 ）外径刀的对刀方法如图 3-10 所示。

Z 向对刀如 (a) 所示。

先用外径刀将工件端面 ( 基准面 ) 车削出来；车削端面后，刀具可以沿 X 方向移动远离工件，但不可 Z 方向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀如 (b) 所示。

车削任一外径后，使刀具 Z 向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。

例如，测量值为Φ 50.78mm, 则 X 轴对刀输入：“ X50.78 测量”。

2 ）内孔刀的对刀方法类似外径刀的对刀方法。

Z 向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作 Z 向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀任意车削一内孔直径后，Z 向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。

例如，测量值为Φ 45.56mm, 则 X 轴对刀输入：“ X45.56 测量” 。

3 ）钻头、中心钻的对刀方法如图 3-11 所示。

Z 向对刀如（ a ）所示。

钻头 ( 或中心钻 ) 轻微接触到基准面后，就不可再作 Z 向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀如（ b ）所示。

主轴不必转动，以手动方式将钻头沿 X 轴移动到钻孔中心，即看屏幕显示的机械坐标到“ X0.0 ”为止。

X 轴对刀输入：“ X0 测量”。

2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。

有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。

3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。

二、刀具补偿值的输入和修改根据刀具的实际参数和位置，将刀尖圆弧半径补偿值和刀具几何磨损补偿值输入到与程序对应的存储位置。

广州数控GSK980TD操作步骤广州数控GSK980TD操作步骤（刀补对刀）第一部分：熟悉机床面板操作（一～十一,其中三、四、五条自己阅读，自行练习，也可以不练）第二部分：练习对刀及检验对刀是否正确（十二～十五）第三部分：加工零件（十六～二十三）二、打开一个程序：（举例：打开O 0001三、按顺序快速打开程序目录里的所有程序。

举例：在编辑下打开O0001。

按O0002；再按动打开下一个程序O0003；余此类推。

反之，按四、把当前程序复制到新建程序里：（举例：把O 0001号程序复制到新建程序O 0008号程序里）在编辑下打开O 0001号程序，按—，复制完成。

五、把当前程序改名：（举例：把O 0001号程序名改为O 0008号程序名）在编辑下打开O 0001号程序，按—，改名完成。

六、编写新的程序：（举例：编写O 0001号程序）七、删除一个程序：（举例：删除O 0001九、输入转速：（举例：输入S800转速）十、转动刀架：（举例：把刀架转动到1号刀位）方法1或方法2十二、对1号外圆刀（把刀架转到T0100）：Z X轴方向车一刀端面（约0.5㎜），再X到“刀具偏置”界面，光标移到001X Z轴方向车一刀外圆，再Z轴方向退刀,（光标移到001假如外圆测量值是φ25.32)十三、对2号切断刀（把刀架转到T0200）：方法和对1号外圆刀相同。

（注意：把光标移到002序号。

在对Z向时，由于1号刀已车好端面，因此2号刀不能再车端面，只能轻碰端面。

）十四、对3号螺纹刀（把刀架转到T0300）：方法和对1号、2号刀相同。

（注意：把光标移到003序号。

在对Z向时，由于车刀刀尖是60度，因此刀尖不能轻碰端面，刀尖只能与端面基本对齐。

）十五、检验对刀是否正确: （记得检验时要带刀补）检验Z 向时，车刀要在毛坯直径外面；检验X向时，车刀要在毛坯端面外面，以防车刀直接与毛坯碰撞1号外圆刀（把刀架转到T0101）摇至Z0，查看车刀刀尖是否与端面对齐；再用手轮把车刀摇至X25.32（假如外圆测量值是φ25.32），查看车刀刀尖是否在φ25.32外圆上面。

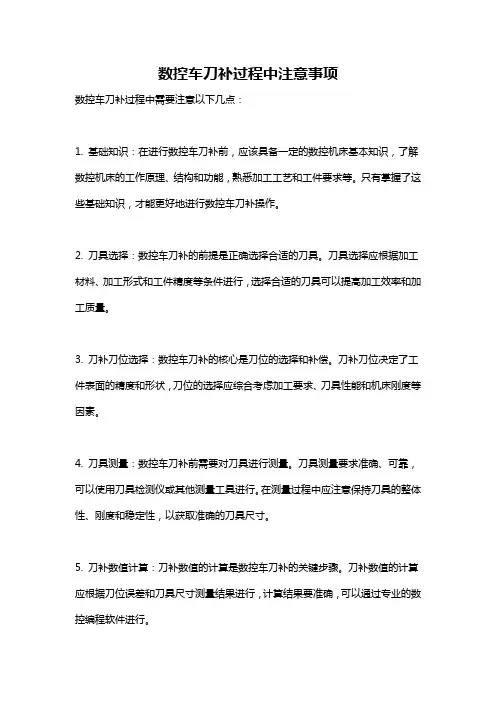

数控车刀补过程中注意事项数控车刀补过程中需要注意以下几点：1. 基础知识：在进行数控车刀补前，应该具备一定的数控机床基本知识，了解数控机床的工作原理、结构和功能，熟悉加工工艺和工件要求等。

只有掌握了这些基础知识，才能更好地进行数控车刀补操作。

2. 刀具选择：数控车刀补的前提是正确选择合适的刀具。

刀具选择应根据加工材料、加工形式和工件精度等条件进行，选择合适的刀具可以提高加工效率和加工质量。

3. 刀补刀位选择：数控车刀补的核心是刀位的选择和补偿。

刀补刀位决定了工件表面的精度和形状，刀位的选择应综合考虑加工要求、刀具性能和机床刚度等因素。

4. 刀具测量：数控车刀补前需要对刀具进行测量。

刀具测量要求准确、可靠，可以使用刀具检测仪或其他测量工具进行。

在测量过程中应注意保持刀具的整体性、刚度和稳定性，以获取准确的刀具尺寸。

5. 刀补数值计算：刀补数值的计算是数控车刀补的关键步骤。

刀补数值的计算应根据刀位误差和刀具尺寸测量结果进行，计算结果要准确，可以通过专业的数控编程软件进行。

6. 刀具安装：刀具安装是数控车刀补的重要环节。

刀具安装应符合技术要求，刀具安装的准确性直接影响到加工质量和工件精度。

刀具安装前应仔细检查刀具的尺寸、形状和装配精度等，确保刀具的正确安装。

7. 刀补参数设置：数控车刀补前需要设置补偿参数。

补偿参数的设置应根据刀具尺寸、加工要求和机床精度等进行。

在进行刀补参数设置时应注意参数的准确性和合理性，以保证补偿效果的良好。

8. 刀具刀具刀尖磨损及时更换：在数控车刀补过程中，刀具刀尖磨损严重会影响加工精度和效率，需要及时更换新刀尖。

同时，还需注意定期对刀具进行维护和保养，保持刀具的良好状态。

9. 刀补效果验证：数控车刀补完成后，需要对刀补效果进行验证。

验证方法可以是对补后工件进行精度检测和形状测量等。

验证结果应与加工要求进行对比分析，以判断刀补效果的好坏。

10. 经验总结：在实际操作过程中，应总结经验，积累经验。

1．2 数控车床对刀与偏置、补偿应用1．2．1 数控车床坐标系及机床各点a机床零点与参考点不在同一点 b机床零点与参考点在同一点图8-2-1 机床坐标系中的各点1．数控车床原点及机床的坐标系数控车床一般这样规定坐标系：平行主轴线的运动方向取名Z轴方向，横滑座上导轨方向名为X轴方向，且规定刀架离开工件方向为正向。

如图8-2-1a，若数车生产厂把机床坐标零点设在主轴线与卡盘定位面之交点M，则建立了以M为原点的数控车床坐标系。

如图8-2-1b，数车生产厂把机床坐标零点M设在X、Z正向的极限行程点。

2．机床参考点对于增量式测量系统的数控机床，机床厂家设置另一固定的点——机床参考点，机床参考点通常设在X、Z正向的极限行程点，用于标定进给测量系统的测量起点。

机床参考点相对机床零点具有准确坐标值，出厂前由机床厂家精密测量并固化存储在数控装置的内存里。

一些机床将机床参考点和机床原点不设为同一点。

如图8-2-1a，机床参考点在机床坐标系中坐标值为（X600，Z1010）。

一些机床将机床参考点和机床原点设为同一点。

如图8-2-1b，机床参考点在机床坐标系中坐标值为（X0，Z0）。

3．刀架参考点机床坐标系无法直接提供追踪测量刀具相对工件坐标位置的功能，是因为数车生产厂无法预先确定具体工件和刀具的位置。

数车生产厂选择刀架上一定点——刀架参考点，作为机床坐标系直接追踪测量的目标。

刀架参考点用来代表刀架在机床的位置，如图8-2-1中的刀架中心。

4．回参考点操作增量式测量的数控机床开机后，首先要执行回参考点操作，让刀架参考点与机床参考点重合，确立进给测量系统的测量起点及坐标值，然后，机床具有在坐标系上对测量目标的位置测量功能。

若机床将机床参考点和机床原点设为同一点，则起始坐标值为零坐标值，返回参考点操作又称为回零操作。

值得注意的是参考点操作不能让CNC直接测量到刀具刀位点相对工件位置，数控车床坐标系追踪测量的目标是刀架参考点的坐标位置。

数控车床的对刀与刀具补偿一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。

数控车床常用的对刀方法有三种：试切对刀、机械对刀仪对刀（接触式）、光学对刀仪对刀（非接触式），如图 3-9 所示。

1、试切对刀1 ）外径刀的对刀方法如图 3-10 所示。

Z 向对刀如 (a) 所示。

先用外径刀将工件端面 ( 基准面 ) 车削出来；车削端面后，刀具可以沿 X 方向移动远离工件，但不可 Z 方向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀如 (b) 所示。

车削任一外径后，使刀具 Z 向移动远离工件，待主轴停止转动后，测量刚刚车削出来的外径尺寸。

例如，测量值为Φ 50.78mm, 则 X 轴对刀输入：“ X50.78 测量”。

2 ）内孔刀的对刀方法类似外径刀的对刀方法。

Z 向对刀内孔车刀轻微接触到己加工好的基准面（端面）后，就不可再作 Z 向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀任意车削一内孔直径后，Z 向移动刀具远离工件，停止主轴转动，然后测量已车削好的内径尺寸。

例如，测量值为Φ 45.56mm, 则 X 轴对刀输入：“ X45.56 测量” 。

3 ）钻头、中心钻的对刀方法如图 3-11 所示。

Z 向对刀如（ a ）所示。

钻头 ( 或中心钻 ) 轻微接触到基准面后，就不可再作 Z 向移动。

Z 轴对刀输入：“ Z0 测量”。

X 向对刀如（ b ）所示。

主轴不必转动，以手动方式将钻头沿 X 轴移动到钻孔中心，即看屏幕显示的机械坐标到“ X0.0 ”为止。

X 轴对刀输入：“ X0 测量”。

2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触，得到两个方向的刀偏量。

有的机床具有刀具探测功能，即通过机床上的对刀仪测头测量刀偏量。

3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心，以十字线中心为基准，得到各把刀的刀偏量。

二、刀具补偿值的输入和修改根据刀具的实际参数和位置，将刀尖圆弧半径补偿值和刀具几何磨损补偿值输入到与程序对应的存储位置。

1、安装工件、刀具、车平端面安装夹紧工件和刀具，启动主轴，用手轮方式控制刀具X、Z方向进给车平工件的端面。

主轴的初次启动，选择录入方式，按键进入MDI页面，键入S400/S01，按键然后按循环启动键。

主轴停止：手动方式按键，再次启动主轴按键便可。

2、试切对刀、设定刀补A.按键，进入手动操作方式，移动刀架至换刀安全位置。

B.工件坐标系与基准刀的设定(第一把刀的设置)：①录入方式下，按键进入MDI页面，录入T0100，按键，再按执行选择1号位置刀（90°外圆偏刀）（此刀作为基准刀），试切对刀，通过录入G50指令值设定工件坐标系。

②对Z轴：用刀车端面（约0.5㎜）录入方式程序（MDI页面）录入G50 按输入录入Z0 检查是否输入G50 ZO 启动检查位置屏幕绝对坐标Z0。

③对X轴：试切外圆（约0.5㎜）把刀沿Z轴退出停车测量工件直径，若测得直径=29.46，录入方式程序（MDI页面）录入G50 按输入录入X_____按输入检查是否输入G50 循环启动检查位置屏幕绝对坐标X____，Z0。

验刀：（1）按键，进入手动操作方式，移动刀架至换刀安全位置。

（2）录入方式程序（MDI页面）录入G00 ZO 检查是否正确循环启动快速倍率调至最低F0（3）录入方式程序（MDI页面）录入G00 X___ 检查是否正确循环启动第二把刀的设置①按键，进入手动操作方式，移动刀架至换刀安全位置。

②录入方式下，按键进入MDI页面，录入T0200，按键，再按执行换2号位置刀（切槽刀）。

③对Z轴：移动刀车端面（约0.5㎜）录入方式刀补（翻页）看到100开头的版面，将光标移到102位置Z0 按输入④对X轴: 试切外圆（约0.5㎜）停止主轴测量外圆直径（可沿Z方向移出）录入方式刀补（翻页）看到100开头的版面，将光标移到102位置录入X当前尺寸按输入。

验刀①按键，进入手动操作方式，移动刀架至换刀安全位置。

②录入方式下，按键进入MDI页面，录入T0200，按键，再按执行换2号位置刀（切槽刀）。

数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于机械加工行业。

在使用数控车床进行加工之前，必须进行对刀操作，以确保加工质量和工具寿命。

本文将介绍数控车床对刀的基本操作步骤。

1. 准备工作在进行数控车床对刀操作之前，需要准备以下工具和设备：•数控车床•工件•刀具•刀夹•外径测量仪•内径测量仪•高度规2. 安装刀具首先，确定所需刀具的规格和类型，并选择合适的刀夹。

将刀具插入刀夹中，并使用扳手或扳手螺丝刀紧固刀夹。

确保刀具安装牢固，并随后将刀具插入数控车床主轴中。

3. 零点设定在进行对刀操作之前，必须进行零点设定。

零点设定是指确定加工坐标系和刀具基准点的过程。

在数控车床上，通常使用机械加工工件的三个坐标轴：X轴、Y 轴和Z轴。

使用外径测量仪和高度规，分别测量工件的外径和高度，并将测量结果输入数控车床的控制系统中。

4. 刀具位置调整刀具的位置调整是进行对刀操作的关键步骤。

刀具的位置调整包括刀尖与工件接触点的调整和刀具旋转角度的调整。

首先，通过调整床身和刀塔手动操作数控车床，使刀尖与工件接触。

然后，使用内径测量仪测量刀具的半径，输入数控车床的控制系统中。

接下来，通过旋转刀塔手轮调整刀具的旋转角度。

在调整角度过程中，注意刀具的方向和角度，并确保刀具在正确的位置。

5. 对刀补偿在进行对刀操作之后，还需要进行对刀补偿。

对刀补偿是为了消除刀具运动中的误差和工件材料的参差不齐。

根据数控车床的不同类型和控制系统，对刀补偿可以通过手动调整、自动调整或自动修正完成。

在进行对刀补偿操作之前，需要获得刀具相对于工件的准确位置。

6. 完成对刀完成前面的步骤后，数控车床的对刀操作就完成了。

可以根据加工要求进行数控编程，并开始自动或手动加工过程。

7. 检查刀具在对刀操作完成后，应仔细检查刀具的安装和位置。

确保刀具安装牢固，没有松动或倾斜。

如果有必要，可进行进一步的调整和校准。

8. 注意事项在进行数控车床对刀操作时，需要注意以下几点：•使用正确的刀具和刀夹，确保刀具安装正确。

1、安装工件、刀具、车平端面安装夹紧工件和刀具，启动主轴，用手轮方式控制刀具X、Z方向进给车平工件的端面。

主轴的初次启动，选择录入方式，按键进入MDI页面，键入S400/S01，按键然后按循环启动键。

主轴停止：手动方式按键，再次启动主轴按键便可。

2、试切对刀、设定刀补A. 按键，进入手动操作方式，移动刀架至换刀安全位置。

B. 工件坐标系与基准刀的设定(第一把刀的设置)：录入方式下，按键进入MDI页面，录入T0100，按键，再按执行选择1号位置刀（90°外圆偏刀）（此刀作为基准刀），试切对刀，通过录入G50指令值设定工件坐标系。

对Z轴：用刀车端面（约0.5㎜）录入方式程序（MDI页面）录入G50 按输入录入Z0 按输入检查是否输入G50 ZO 启动检查位置屏幕绝对坐标Z0。

③对X轴：试切外圆（约0.5㎜）把刀沿Z轴退出停车测量工件直径，若测得直径=29.46，录入方式程序（MDI页面）录入G50 按输入录入X_____按输入检查是否输入G50 循环启动检查位置屏幕绝对坐标X____，Z0。

验刀：（1）按键，进入手动操作方式，移动刀架至换刀安全位置。

（2）录入方式程序（MDI页面）录入G00 ZO 检查是否正确循环启动快速倍率调至最低F0（3）录入方式程序（MDI页面）录入G00 X___ 检查是否正确循环启动第二把刀的设置①按键，进入手动操作方式，移动刀架至换刀安全位置。

②录入方式下，按键进入MDI页面，录入T0200，按键，再按执行换2号位置刀（切槽刀）。

③对Z轴：移动刀车端面（约0.5㎜）录入方式刀补（翻页）看到100开头的版面，将光标移到102位置录入Z0 按输入④对X轴: 试切外圆（约0.5㎜）停止主轴测量外圆直径（可沿Z方向移出）录入方式刀补（翻页）看到100开头的版面，将光标移到102位置录入X当前尺寸按输入。

验刀①按键，进入手动操作方式，移动刀架至换刀安全位置。

②录入方式下，按键进入MDI页面，录入T0200，按键，再按执行换2号位置刀（切槽刀）。
