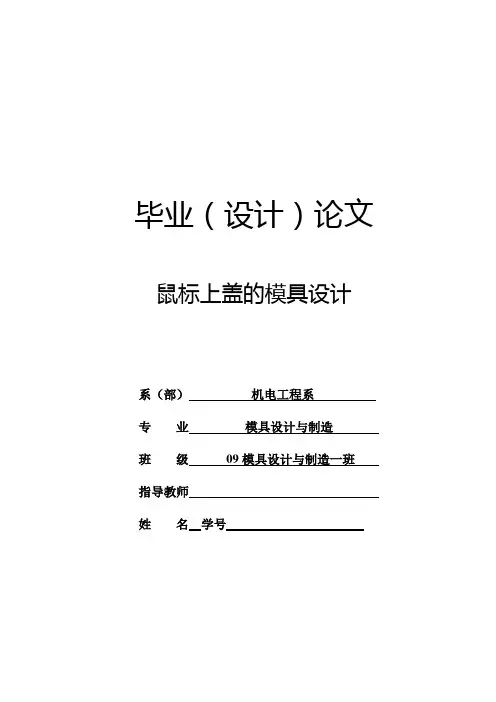

毕业(设计)论文鼠标上盖的模具设计系(部)机电工程系专业模具设计与制造班级09模具设计与制造一班指导教师姓名学号课题研究的是鼠标上盖的模具设计。
本文在分析零件成型工艺的基础上,介绍了注塑加工工艺的前期准备工作。
采用UG设计方法进行了鼠标上盖的三维造型,计算了鼠标上盖的尺寸,对鼠标的材质进行分析,从鼠标的实用性上进行考虑,设计和研究利用软件进行初步模拟设计修改,做出立体图像进行测试,根据产品的实用性进行全面的修正,再对产品的用料和加工方法仔细考虑,选择塑料进行加工并且对塑料的种类进行了逐一测试,以便于更好的加工,根据材料选择更好的加工方法和制作工艺,对加工工具进行挑选,根据提前的计算值为参考对注射机进行调试,利用软件中的仿真功能对熔体流动进行仿真模拟分析,进一步的掌握了此类绘图仿真软件的应用,为以后的研究和学习打下了基础。
关键词:鼠标上盖,UG,模具设计,仿真模拟1 绪论 01.1课题研究背景 01.2塑料模设计发展现状 (1)1.3课题的主要内容和意义 (3)2 鼠标上盖设计及成型工艺分析 (4)2.1产品开发依据用途清单 (4)2.2制品结构和形状的设计 (4)2.3制品材料选择 (5)2.4注射工艺选择 (8)3 注射机的选择和校核 (10)3.1注射量计算 (10)3.2注射压力校核 (10)3.3锁模力校核 (10)3.4开模行程和模板安装尺寸校核 (11)4 模具设计 (13)4.1分型面位置和形状的设计 (13)4.2模具浇注系统设计 (14)4.3成型零部件结构设计 (16)4.4塑料模具力学设计 (19)4.5合模导向和定位机构设计 (20)4.6脱模机构设计 (20)4.7排气方式 (21)4.8模温调节系统 (21)4.9模具材料 (23)总结 (24)参考文献 (25)致谢 (26)1 绪论1.1课题研究背景模具工业是国民经济的基础工业,被称为“工业之母”。
在塑料制品生产过程中,模具的设计是相当重要的一环;因为模具的好坏直接影响到塑件质量,以及价格的高低。

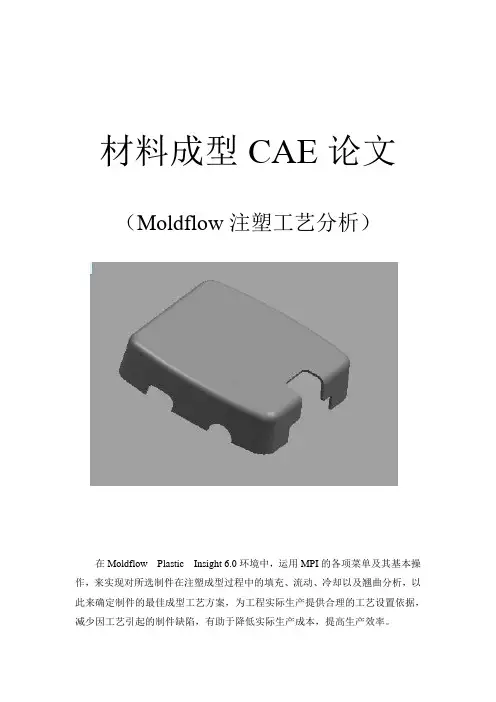

材料成型CAE论文(Moldflow注塑工艺分析)在Moldflow Plastic Insight 6.0环境中,运用MPI的各项菜单及其基本操作,来实现对所选制件在注塑成型过程中的填充、流动、冷却以及翘曲分析,以此来确定制件的最佳成型工艺方案,为工程实际生产提供合理的工艺设置依据,减少因工艺引起的制件缺陷,有助于降低实际生产成本,提高生产效率。
一、导入零件导入文件guolingling.stp。
选择【Fusion】方式。
二、划分网格【网格】—【生成网格】—【立即划分】三、网格诊断【网格】—【网格诊断】,诊断结果如下:图1、网格诊断对诊断结果进行检查,发现连通区域为1,交叉边为0,最大纵横比为7.218616<8,均符合要求,网格划分合理。
四、选择分析类型1、浇口位置1)双击任务栏下的【充填】—【浇口位置】;2)选择材料:双击任务栏下的【材料……】—【搜索】—输入“ABS”—搜索—在结果中任选一种材料,点击【选择】即可;3)双击任务栏下的【立即分析】。
在分析结果中勾选:Best gate location,查看最佳浇口位置,如下图:图2、最佳浇口由最佳浇口位置分析结果可以知道,浇口设在零件上表面的中间部位,零件的注塑工艺效果好。
可采用直接浇口。
2、流动分析1)设置注射位置:设置之前,先将方案备份。
【文件】—【另存方案为】。
双击任务栏下的【设置注射位置】—鼠标变成一个十字光标和一漏斗形状,然后在上一步分析中的最佳浇口位置处单击,即可完成注射点的设置;2)选择分析类型:双击任务栏下【浇口位置】—【流动】;3)设置浇注系统:【建模】—【浇注系统向导】,设定直浇道、横浇道、内浇道的尺寸,各浇道尺寸均采取的默认值。
根据制件的形状特征以及最佳浇口位置,采用直接浇口。
4)双击任务栏下的【立即分析】。
查看分析结果中的“pressure at V/P swithover”项,发现出现了浇不足的现象,经分析是由于注射压力过小所引起的,只需增大注射压力即可。

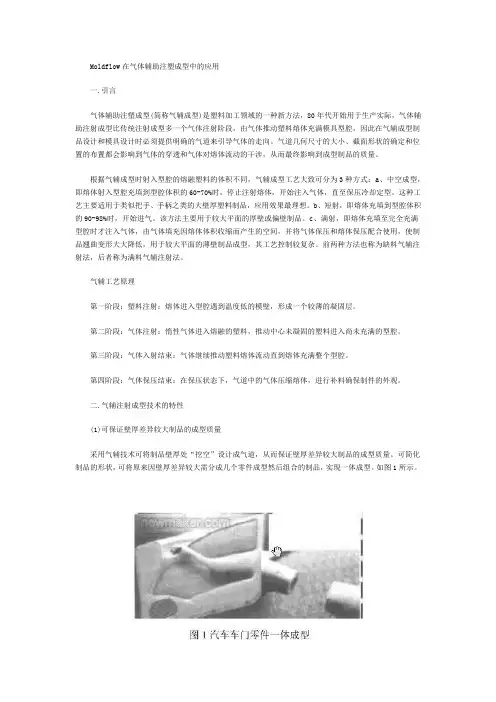

Moldflow在气体辅助注塑成型中的应用一.引言气体辅助注塑成型(简称气辅成型)是塑料加工领域的一种新方法,80年代开始用于生产实际,气体辅助注射成型比传统注射成型多一个气体注射阶段,由气体推动塑料熔体充满模具型腔,因此在气辅成型制品设计和模具设计时必须提供明确的气道来引导气体的走向。
气道几何尺寸的大小、截面形状的确定和位置的布置都会影响到气体的穿透和气体对熔体流动的干涉,从而最终影响到成型制品的质量。
根据气辅成型时射入型腔的熔融塑料的体积不同,气辅成型工艺大致可分为3种方式:a、中空成型,即熔体射入型腔充填到型腔体积的60-70%时,停止注射熔体,开始注入气体,直至保压冷却定型。
这种工艺主要适用于类似把手、手柄之类的大壁厚塑料制品,应用效果最理想。
b、短射,即熔体充填到型腔体积的90-98%时,开始进气。
该方法主要用于较大平面的厚壁或偏壁制品。
c、满射,即熔体充填至完全充满型腔时才注入气体,由气体填充因熔体体积收缩而产生的空间,并将气体保压和熔体保压配合使用,使制品翘曲变形大大降低,用于较大平面的薄壁制品成型,其工艺控制较复杂。
前两种方法也称为缺料气辅注射法,后者称为满料气辅注射法。
气辅工艺原理第一阶段:塑料注射:熔体进入型腔遇到温度低的模壁,形成一个较薄的凝固层。
第二阶段:气体注射:惰性气体进入熔融的塑料,推动中心未凝固的塑料进入尚未充满的型腔。
第三阶段:气体入射结束:气体继续推动塑料熔体流动直到熔体充满整个型腔。
第四阶段:气体保压结束:在保压状态下,气道中的气体压缩熔体,进行补料确保制件的外观。
二.气辅注射成型技术的特性(1)可保证壁厚差异较大制品的成型质量采用气辅技术可将制品壁厚处“挖空”设计成气道,从而保证壁厚差异较大制品的成型质量。
可简化制品的形状,可将原来因壁厚差异较大需分成几个零件成型然后组合的制品,实现一体成型。
如图1所示。
(2)注射压力低所需注射压力为普通注射成型注射压力的10%~75%,相应成型同样投影面积制品的锁模力也只需普通注射成型锁模力的10%~75%,图2为普通注射与气辅技术成型过程中熔融树脂的压力行为。

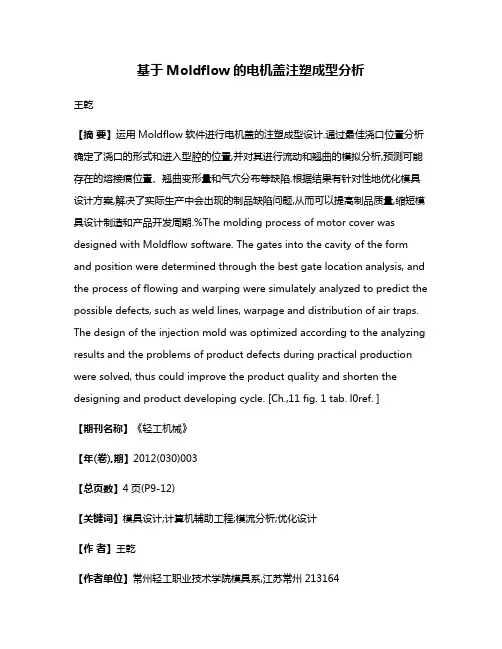

基于Moldflow的电机盖注塑成型分析王乾【摘要】运用Moldflow软件进行电机盖的注塑成型设计.通过最佳浇口位置分析确定了浇口的形式和进入型腔的位置,并对其进行流动和翘曲的模拟分析,预测可能存在的熔接痕位置、翘曲变形量和气穴分布等缺陷.根据结果有针对性地优化模具设计方案,解决了实际生产中会出现的制品缺陷问题,从而可以提高制品质量,缩短模具设计制造和产品开发周期.%The molding process of motor cover was designed with Moldflow software. The gates into the cavity of the form and position were determined through the best gate location analysis, and the process of flowing and warping were simulately analyzed to predict the possible defects, such as weld lines, warpage and distribution of air traps. The design of the injection mold was optimized according to the analyzing results and the problems of product defects during practical production were solved, thus could improve the product quality and shorten the designing and product developing cycle. [Ch.,11 fig. 1 tab. l0ref. ]【期刊名称】《轻工机械》【年(卷),期】2012(030)003【总页数】4页(P9-12)【关键词】模具设计;计算机辅助工程;模流分析;优化设计【作者】王乾【作者单位】常州轻工职业技术学院模具系,江苏常州213164【正文语种】中文【中图分类】TQ320.66随着塑料工业的迅速发展,产品对模具的要求越来越高,传统的模具设计方法已无法适应产品更新换代和提高质量的要求。
7材料成型过程的计算机模拟——MOLDFLOW MOLDFLOW是一种用于模拟材料成型过程的计算机软件。
它通过计算机模拟,可以预测和优化塑料制品成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
本文将详细介绍MOLDFLOW的工作原理、应用和优势。
MOLDFLOW的工作原理主要基于有限元分析(FEA)方法。
它将整个成型过程分为多个时间和空间步骤,并对每个步骤中的物理过程进行数值模拟。
通过对塑料的熔融、流动、冷却和固化等过程的模拟,MOLDFLOW能够提供详细的信息,如温度分布、流动速度、塑料填充和压力分布等。
同时,MOLDFLOW还可以通过计算机模拟来预测和优化成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
MOLDFLOW的应用范围非常广泛。
它可以用于注塑成型、吹塑成型、压缩成型、挤出成型等各种材料成型过程的模拟和优化。
在注塑成型中,MOLDFLOW可以帮助优化模具设计、材料选择和加工参数,从而提高产品质量和生产效率。
在吹塑成型中,MOLDFLOW可以预测和优化瓶嘴的形状和位置,从而改善瓶子的气密性和外观。
在挤出成型中,MOLDFLOW可以模拟材料的流动和变形,从而改善挤出产品的尺寸精度和表面质量。
MOLDFLOW的优势主要体现在以下几个方面。
首先,它能够通过计算机模拟来预测和优化成型过程的缺陷和问题,从而节省了传统试验方法所需的时间和成本。
其次,MOLDFLOW可以提供详细的信息,如温度分布、流动速度、塑料填充和压力分布等,从而帮助工程师更好地理解材料的行为和成型过程的变化。
此外,MOLDFLOW还可以进行多场耦合分析,如热-流体耦合分析、应力-应变耦合分析和热-机械耦合分析等,从而更全面地研究材料成型的多种物理过程。
总之,MOLDFLOW是一种用于模拟材料成型过程的计算机软件。
它通过计算机模拟,可以预测和优化塑料制品成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
MOLDFLOW的工作原理基于有限元分析方法,它能够模拟塑料的熔融、流动、冷却和固化等过程,并提供详细的信息。
注塑模具的模流分析注塑模具的模流分析是指在注塑模具设计阶段,通过模具的数值模拟计算和分析,得出注塑成型过程中的流动状态。
模流分析可以帮助制造商预测并优化注塑成型过程,以确保产品质量和生产效率。
下面将介绍注塑模具的模流分析的重要性、分析内容及步骤,并分享一些模流分析的实际应用案例。
一、注塑模具模流分析的重要性1.预测成型缺陷通过模流分析,可以预测成型缺陷,如短射、气泡、翘曲等,帮助制造商在实际生产前就能够发现潜在的问题并加以改进,减少不良品率。
2.优化模具结构模具结构对注塑成型过程的影响很大,通过模流分析可以确定最佳的模具结构,如冷却系统的设计、料斗和浇口的位置等,从而提高成型效率和产品质量。
3.提高产品质量模流分析能够帮助设计师预测和优化填充过程,从而避免成型缺陷,提高产品质量。
4.节约成本通过模流分析可以调整注塑工艺参数,如注射速度、注射压力等,达到最佳注塑效果,减少成本。
二、注塑模具模流分析的内容1.塑料材料流动模拟模流分析可预测塑料在模腔内部的流动速度、温度分布和填充情况,以及预测和防止可能出现的缺陷,如短射、气泡、翘曲等。
2.模具温度分析通过模流分析,可以优化模具的冷却系统设计,确保模具在注塑过程中能够保持合适的温度,提高成型效率和产品质量。
3.油压分析注塑模具中的油压对模具的开合速度和稳定度影响很大,模流分析可以帮助设计师优化油压系统,确保模具运行平稳。
三、注塑模具模流分析的步骤1.准备模具CAD模型和相关参数首先需要准备注塑模具的CAD模型及相关参数,如材料特性、注射机参数等。
2.进行模型网格划分将模具CAD模型划分成网格,以便进行计算和分析。
3.设置材料和物理参数设置塑料材料的流变性能和热物理参数。
4.设定模具填充流动条件设定注塑过程中的注射速度、压力、温度等参数。
5.进行模流计算和分析通过计算机软件进行模流计算和分析,得出注塑成型过程中的填充情况、温度分布、压力分布等信息。
6.优化设计和参数调整根据模流分析结果,对模具结构和工艺参数进行优化和调整,以改进产品质量和生产效率。
课程论文课程名称__ 塑料成型过程模拟分析题目名称鼠标上下盖流动平衡分析学生学院材料与能源学院专业材料成型及控制工程班级模具CAD/CAM 1001班学号3210006771学生姓名_ 吴雅莎指导教师潘晓涛2014年 1 月9 日鼠标上下盖流动平衡分析摘要Autodesk Moldflow仿真软件具有注塑成型仿真工具,能够帮助我们验证和优化塑料零件、注塑模具和注塑成型流程。
通过仿真设置和结果阐明来展示壁厚、浇口位置、材料、几何形状变化如何影响可制造性。
本次课题通过对鼠标上下盖的流动平衡进行分析,将模具进行优化。
通过一模多腔的模具,来了解家族模具,从而分析出制件由于形状、大小不一致、设置差别等会对充模和保压造成影响,并且熟悉掌握使用Moldflow这个软件。
关键词:流动平衡注射压力充模时间浇注系统AbstractAutodesk Moldflow simulation software with injection molding simulation tool, can help us to validate and optimize plastic parts, injection molds and injection molding process. The simulation setup and results elucidate to display wall thickness, gate location, material, geometry change how to influence the manufacturability. This topic through the floating balance mouse upper cover and lower cover are analyzed, the mould is optimized. Through a multi cavity mould, to understand the family die, to analyze the parts due to the shape, size is not consistent, set difference will cause effect on the filling and packing, and familiar with the use of the software Moldflow.Keywords:Balanced flow Injection pressure Filling time Gating system 一、塑件产品图二、分析目的一模多腔模具,制件由于形状、大小不一致,设置差别比较大,会对填充和保压造成影响的,为了获取强度高、尺寸稳定、外观光洁、无缩痕的制品。
Moldflow模流分析实例教程摘要Moldflow是一种用于注塑成型过程模拟和分析的软件,可以帮助工程师优化产品设计和生产过程。
本文档将介绍Moldflow模流分析的基本概念和使用方法,并通过一个实例来演示其应用。
引言注塑成型是一种广泛应用于制造业的工艺,但在实际生产中常常面临一些问题,例如产品变形、气泡等。
Moldflow是一款强大的模流分析软件,通过数值模拟可以预测和优化注塑过程,从而提高产品质量和生产效率。
本文档将指导读者如何使用Moldflow进行模流分析。
Moldflow模流分析的基本概念Moldflow模流分析基于有限元方法,将注塑模型划分为离散的网格单元,通过求解物理方程来模拟塑料在注塑过程中的流动、冷却和固化等行为。
主要包含以下几个方面的内容:1.前处理:在进行模流分析之前,需要准备注塑模型的几何形状和材料属性等信息,并进行网格划分。
Moldflow提供了丰富的前处理工具,如CAD导入、模型修复和网格生成等。
2.边界条件:边界条件是模流分析中必不可少的一部分,用于描述注塑模型与外部环境之间的交互。
例如,注塑机的注射速度和压力、模具的冷却方式等都是需要指定的边界条件。
3.计算设置:在Moldflow中,用户需要设置一些参数来控制模拟的精度和计算速度。
例如,时间步长、网格密度和求解器选项等。
4.求解过程:一旦完成前处理工作,就可以启动模拟计算。
Moldflow使用数值方法求解注塑模型的流动、温度和应力等物理场,并输出相关结果。
5.后处理:模拟计算完成后,用户可以查看各种模拟结果,如流动通量、温度分布、气泡产生和残余应力等。
Moldflow提供了丰富的后处理功能,可以帮助用户深入分析模拟结果。
Moldflow模流分析实例演示本节将通过一个实例来演示如何使用Moldflow进行模流分析。
假设我们要对一个注塑成型的产品进行优化,以确保其尺寸和形状满足设计要求。
步骤1:在Moldflow中导入产品的CAD模型,并进行模型修复和网格生成。

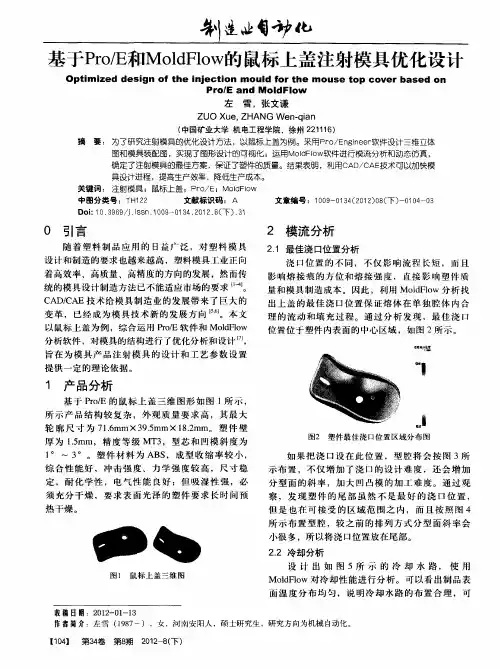

摘要随着塑料制品的应用越来越广泛,对塑料模具设计和制造的要求也越来越高。
我国塑料模具工业经过了半个多世纪的迅速发展,无论是设计水平、加工制造技术还是CAD技术都有了明显的提高,但与发达国家相比,仍有不小的差距,尤其是CAD/CAM/CAE技术的应用。
本次模具设计以鼠标上盖为研究对象,应用Pro/Engineer软件设计三维立体图,然后借助MoldFlow软件强大的分析和动态仿真功能,对注塑模具进行了优化分析。
主要内容如下:1)分析了鼠标上盖的工艺特性,并介绍了ABS材料的成型工艺特点;2)利用MoldFlow分析出最佳位置区域对浇口位置不同的布置方案进行了比较,采用了最佳浇口位置;3)利用Pro/E设计分型面,并用外挂工具EMX进行标准模架设计;4)利用MoldFlow对产品的冷却、填充、翘曲变形等方面进行优化分析,并通过优化参数得到比较合理的结果;5)对模具的成型零件进行了结构分析及计算,并对模具的工作原理进行了简单介绍;6)通过相关分析和计算完成了对鼠标上盖注射模具的设计。
关键词塑料模具;鼠标上盖;Pro/E;MoldFlowAbstractWith more and more extensive application of plastic products, plastic mould design and manufacturing requirements are also increasing. Plastic mould industry in China is after over half a century of rapid development. The level of design, manufacturing technology or CAD technology have been significantly improved, but compared with developed countries, there is still a big gap, especially CAD/CAM/CAE technology application.The mould design with the mouse top cover for research object ,designed three-dimensional map by the application of Pro/Engineer software., and then used the powerful analysis and dynamic simulation features of MoldFlow to optimize the analysis of injection mould. Main content as following:1)Analyzed the characteristics of process on the mouse top cover, and introduced the characteristics of the forming process of ABS material;2)Using MoldFlow determined the best location of the region. Then compared the different positions on the gate layout schemes to obtain the best location of the gate;3)Using Pro/E designed the parting surface and the plug-in tool EMX designed the standard formwork;4)Using MoldFlow obtained the cooling analysis, flow analysis and warping analysis., etc, and by optimizing the parameters obtained reasonable results;5)Analyzed and calculated the structure of the mold forming part, and simply introduced the working principle of the mould;6)Based on the correlation analysis and the calculation ,the mouse top cover injection mould design was completed.Keywords plastic mould the mouse top cover Pro/E MoldFlow目录1 绪论 (1)1.1 我国塑料模具工业的现状 (1)1.2 CAD/CAM/CAE对模具设计的作用及意义 (1)1.3 课题研究的目的 (2)2 鼠标上盖结构及成型工艺分析 (3)2.1 塑件结构分析 (3)2.2 塑件成型工艺分析 (3)2.2.1 塑件的分析 (3)2.2.2 ABS的性能分析 (3)2.2.3 ABS的注射成型过程及工艺参数 (4)3 模具结构设计 (5)3.1 分型面的选择 (5)3.2 型腔数量及浇口位置的确定 (5)3.2.1 型腔数量的确定 (5)3.2.2 浇口位置的确定 (5)3.3 注塑机的选择和校核 (6)3.3.1 注射量的计算 (6)3.3.2 浇注系统凝料体积的初步估算 (6)3.3.3 选择注塑机 (7)3.3.4 注塑机相关参数的校核 (7)4 浇注系统的设计和计算 (8)4.1 主流道的设计 (8)4.2 分流道的设计 (8)4.3 浇口的设计 (9)4.4 校核主流道的剪切速率 (10)4.5 冷料穴的设计 (10)5 冷却系统的设计 (11)5.1 冷却介质 (11)5.2 冷却系统的简单计算 (11)5.3 冷却水路的设计 (12)6 基于MoldFlow的模流分析 (14)6.1 软件简介 (14)6.2 网格划分 (14)6.3.1 制品达到顶出温度的时间 (14)6.3.2 制品表面温度分布 (15)6.3.3 雷诺数分布 (15)6.3.4 冷却介质温度变化 (15)6.4 填充分析 (16)6.4.1 填充结束时的总体温度 (16)6.4.2 注射位置处压力 (16)6.4.3 锁模力 (16)6.4.4 气穴 (17)6.4.5 熔接痕 (17)6.5 翘曲变形分析 (18)6.5.1 所有因素引起的变形 (18)6.5.2 X轴方向的变形分布 (18)6.5.3 Y轴方向的变形分布 (18)6.5.4 Z轴方向的变形分布 (19)7 成型零件的结构设计及计算 (20)7.1 成型零件的结构设计 (20)7.2 成型零件钢材的选用 (20)7.3 成型零件工作尺寸的计算 (20)7.3.1 凹模径向尺寸的计算 (21)7.3.2 凹模深度尺寸的计算 (21)7.3.3 凸模径向尺寸的计算 (21)7.3.4 凸模高度尺寸的计算 (21)7.3.5 凸模内圆柱径向尺寸的计算 (21)7.3.6 凸模内圆柱高度尺寸的计算 (21)7.4 成型零件尺寸的计算 (22)8 模架的选择与导向结构设计 (23)8.1 各模板尺寸的确定 (23)8.2 模架各尺寸的校核 (23)8.3 导向结构设计 (24)9 脱模推出机构及排气槽的设计 (25)9.1 脱模机构设计原则 (25)9.2 推出机构的设计 (25)9.2.1 推出方式的确定 (25)9.3 脱模力的计算 (25)9.4 推杆的直径计算及强度校核 (26)9.4.1 推杆的直径计算 (26)9.4.2 强度校核 (26)9.5 推出机构的复位 (27)9.6 排气槽的设计 (27)10 模具的工作原理及安装 (28)10.1 模具的工作原理 (28)10.2 模具的安装 (29)结论 (30)致谢 (31)参考文献 (32)附录 (33)附录1 (33)附录2 (39)1 绪论1.1 我国塑料模具工业的现状模具工业的发展,己成为制造业中科技含量增长最快的行业之一。
Moldflow模流分析实例教程PDF介绍本文档旨在为读者提供关于Moldflow模流分析的实例教程,并提供相关知识和步骤。
Moldflow是一种用于模具设计和注塑成型的数值模拟软件,这个软件可以帮助工程师预测塑料制品的成型过程,并优化模具的设计,从而提高产品质量和生产效率。
目录1.准备工作2.模型导入与准备3.模流分析设置4.结果分析与优化5.生成报告与导出PDF1. 准备工作在进行Moldflow模流分析之前,需要准备以下工作和材料:•3D CAD模型•目标塑料材料的物理特性参数•模具和注塑机的几何参数和运行条件2. 模型导入与准备首先,将CAD模型导入Moldflow软件中。
可以使用多种文件格式来导入CAD模型,如STL、STEP、IGES等。
导入后,需要对模型进行清理和修复,确保模型的几何形状完整和连续。
接下来,需要为模型设置注塑模具。
这一步骤包括确定模具的材料、几何参数、喷嘴位置等。
同时,还需要为注塑机设置运行条件,如温度、压力等。
3. 模流分析设置在进行模流分析之前,需要对分析进行设置。
这包括选择合适的计算网格尺寸、设置计算时间步长、指定材料属性等。
为了更好地模拟实际注塑过程,还需要设置模具和注塑机的运行周期。
可以通过定义开模时间、充模时间、冷却时间等来模拟真实的注塑流程。
4. 结果分析与优化在模流分析完成后,可以对结果进行分析和优化。
Moldflow软件提供了丰富的分析工具,如温度分布、注塑压力、填充时间等。
根据这些分析结果,可以对模具设计和注塑工艺进行优化,提高产品质量和生产效率。
5. 生成报告与导出PDF最后,可以生成模流分析报告并导出为PDF格式。
报告中包括模型几何信息、注塑工艺参数、分析结果等。
这些信息可以帮助工程师和决策者了解模具设计和注塑工艺的影响,并根据分析结果做出相应的调整和决策。
结论本文档提供了关于Moldflow模流分析的实例教程,从准备工作到结果分析与优化,逐步介绍了Moldflow的基本流程和操作步骤。
注塑模具的模流分析
模流分析可以对注塑模具进行全面的快速检测和分析,为模具的结构
设计和加工工艺提供参考。
该分析可以在计算机上模拟注塑过程,包括塑
料熔化、充模、冷却和凝固等各个阶段。
通过分析流动行为,可以评估塑
料充填模具的情况,防止缺陷的产生,提高模具的质量和生产效率。
模流分析的主要内容包括以下几个方面:
1.流道和冷却系统设计:流道系统是注塑模具的关键部分,直接影响
塑料充填模具的效果。
模流分析可以帮助确定最佳的流道尺寸和位置,确
保塑料能够均匀地填充整个模具,并且均匀冷却,以达到更好的产品质量。
通过分析冷却系统的效果,可以预测和避免产生缺陷,如翘曲、收缩等问题。
2. 塑料流动状态预测:模流分析可以通过模拟塑料在模具中的流动
过程来预测塑料的充填情况,包括填充时间、充模压力、温度等参数。
通
过分析填充情况,可以确定塑料流动中的不均匀性和可能出现的缺陷,如
气泡、短-shot等问题。
3.产品质量评估:通过模流分析,可以评估产品的缺陷和质量,如翘曲、收缩、气泡等问题。
根据分析结果,可以对模具的结构进行调整和优化,以满足产品质量的要求。
4.工艺参数优化:模流分析可以帮助确定最佳的注塑工艺参数,如注
射速度、压力、温度等。
通过分析不同参数对产品质量的影响,可以优化
注塑工艺,提高生产效率和产品质量。
总之,模流分析是注塑模具设计和生产过程中非常重要的工程方法。
通过模拟塑料在模具中的流动过程,可以评估模具的结构设计是否合理,
并预测可能出现的缺陷和问题。
这对于提高模具的质量和生产效率非常关键。
鼠标盖注塑成型过程的Moldflow分析严志云北京化工大学机电工程学院,北京(100029)Email:yzy2006test@一、建立模型鼠标是电脑的一个重要外部设备,如图1,其外壳大都是由塑料注塑成型,本文中将对常用的鼠标其上盖的注塑成型进行Moldflow分析,模拟其注塑成型过程,为注塑工艺参数优化提供指导。
图1 鼠标和注塑机通过三维软件PRO/E对鼠标上盖进行建模,如图2。
然后将模型导入分析软件Moldflow中进行网格划分,如图3。
图2 鼠标上盖三维建模图3 鼠标盖的网格划分鼠标盖的材料选用Moldflow软件材料库中的ABS,牌号为Lustran ABS Elite HH 1891:Bayer USA,然后选用注塑机为Moldflow中默认的注塑机,工艺参数也为Moldflow中的默认值,然后对鼠标盖进行最佳浇口位置的分析,结果如图4,蓝色区域为最佳浇口位置。
图4 最佳浇口位置确定浇口位置以后开始建立流道系统。
为了提高生产率,鼠标盖的注塑成型方式设计为一模两腔。
为了不影响其外观,浇口形式选用潜伏式浇口,潜伏式浇口形式示意图如图5,本例中选用普通潜伏式浇口。
确定浇口形式以后,进行浇注系统的设计,如图6,具体尺寸为:主流道长度为50mm,形状为锥形,小口直径为4mm,大口直径为5mm;分流道直径为5mm,浇口中心线起点处直径为1.1mm,浇口中心线终点处直径为3mm。
冷却系统按照Moldflow软件中的默认值进行设计,冷却管道直径为10mm,结构如图7。
图5 潜伏式浇口图6 鼠标盖浇注系统图7 冷却系统二、成型工艺窗口分析上述工作完成以后首先进行制品的成型工艺窗口分析(Molding Window),得到的结果给出了推荐的模具温度、熔体温度和注塑时间,如图8。
图8 成型工艺窗口分析的推荐值成型工艺窗口分析得到工艺参数的推荐值为:模具温度71℃,熔体温度271℃,注塑时间0.5423s。
另外还可以得到模具温度、熔体温度和注塑时间三个参数的范围,如图9。
图9 模具温度、熔体温度和注塑时间三个参数的范围从图中可以得出三个参数的范围为:模具温度49~71℃,熔体温度249~271℃,注塑时间0.1s~3.7s。
如果成型工艺条件位于这个范围之内,那么就可以生产出好质量的制品。
有了成型工艺窗口之后,就可以在这个范围内对成型条件做出适当修改以期获得最好的制品质量。
三、填充分析分析完成型工艺窗口,接下来进行填充分析(Fill分析)获得最佳浇口系统设计,选择最佳浇口位置、浇口数目、最佳浇注系统布局。
工艺参数设置时将成型工艺窗口分析的推荐值代入。
具体分析结果如下:(1)填充时间(Fill time)结果:(2)压力(Pressure)结果:(3)气穴(Air traps)结果:(4)熔接线(Weld line)结果:反复观察fill time的动画显示中制品填充的过程,判断两边型腔填充是否平衡。
观察制品的fill time结果和pressure结果发现两个型腔的充填是平衡的,接下来分析熔接线和气穴,熔接线一共有10条,气穴在制品边缘,能够释放气体,可以通过改变浇口位置来改变熔接线位置,尽量使熔接线数量减少。
(5)注射点的压力时间曲线(Pressure at injection location: XY Plot)结果:(6)剪切应力(Shear stress at wall)结果:(7)剪切速率(Shear rate, bulk)结果:此制品材料允许的最大剪切速率和剪切应力在材料参数中可以查到,最大剪切速率为12000 1/s,最大剪切应力为0.28Mpa。
观察发现潜伏浇口部位剪切速率和应力超过允许值,制品上有的部位也超过允许值,应改变浇口尺寸和形状,将潜伏浇口的尺寸改为:浇口中心线起点处直径为1.5mm,浇口中心线终点处直径为4mm。
重新进行分析,将剪切速率和剪切应力的分析结果与上面的分析结果比较。
剪切速率结果比较:第一次分析的结果第二次分析的结果剪切应力结果比较:第一次分析的结果第二次分析的结果注射点的压力结果比较:第一次分析的结果第二次分析的结果观察结果发现浇口尺寸增大后,剪切速率和剪切应力明显减小,由于浇口位置没变,因此熔接线位置没变,但此制品的熔接线可以满足要求,故对浇口位置不做改变。
分析注射点压力时间曲线发现,浇口尺寸改变后,注射点压力上升过程为单峰值,而没改变尺寸之前,注射点压力有两个峰值,波动较大。
另外由于浇口尺寸增大,注射点压力下降。
四、cool+flow+warp分析进行完填充分析得到优化的浇注系统,然后在Moldflow中进行cool+flow+warp分析,分析结果如下:1.Flow分析结果(1)体收缩率(V olumetric shrinkage)结果:(2)顶出时的收缩率(V olumetric shrinkage at ejection)结果:从结果中可以看出,顶出时体收缩率很不均匀,制品末端收缩较大。
(3)冷凝层因子(Frozen layer fraction)结果:通过动态的观察冷凝层的变化,找出浇口冷凝的时间,如果直到压力释放之后浇口或制品都没有冷凝,那么修改Pack Time为更长的值然后重新分析:从结果中可以看出浇口冷凝的时间为8.8s,压力释放时间如下面所示为11.11s浇口在压力释放之前冷凝。
(4)压力(Pressure)结果:(5)流动前沿温度(Temperature at flow front)结果:从图中可以看出温差为仅1.1℃,满足要求。
(6)注射点压力(Pressure at injection location: XY Plot)结果:(7)Sink index结果从图中可以看出制品末端收缩较大,考虑提高保压压力和延长保压时间。
2.Cool分析结果(1)制品平均温度(Average temperature, part)结果:制品平均温度温差为11℃,满足要求。
(2)冷却剂温度(Circuit coolant temperature)结果:冷却剂的入口和出口温度差为0.26℃,满足要求。
(3)冷却管道管壁温度(Circuit metal temperature)结果,冷却管道管壁温度与模壁温度的差值应当控制在5℃以内,结果满足要求。
(4)制品温度差(Temperature profile, part)结果,制品的温度差异是引起翘曲的主要原因,因此该值应尽量减小,一般应控制在20℃以内:从图中看出温度差为18.65℃,满足要求。
(5)制品的最高温度(Maximum temperature, part)结果:制品的最高温度要低于材料的顶出温度,材料的顶出温度在软件中的材料明细表中为85℃,从下图中可以看出制品的最高温度为51.96℃,满足要求。
(6)制品凝固时间(Time to freeze, part)结果:从图中可以看出制品的冷却很均匀,制品在10.51s凝固。
(7)流道冷却时间(Time to freeze, cold runner)结果:3.Warp分析结果(1)综合因素引起的总体偏差(Deflection, all effects: Deflection)结果:果:(3)综合因素引起的Y方向上的偏差(Deflection, all effects: Y Component)结果:果:从结果中可以看出制品末端的翘曲较大,下面将浇点的位置改变,并增加保压时间和增大保压压力,保压时间设为15s,保压压力设为填充压力的85%,然后重新进行cool+flow+warp分析,将分析结果与上次分析结果对比,查看几个关键因素结果的变化。
(a)体收缩率结果比较:第一次分析结果第二次分析结果第二次分析时制品体收缩率有少量增加,由4.18%增大到4.3%,但是制品收缩更均匀。
(b) 顶出时的收缩率结果比较:第一次分析结果第二次分析结果第二次分析时制品顶出时的收缩率最大值下降。
(c)冷凝层因子结果比较:第一次分析结果第二次分析结果第二次分析制品冷凝更均匀。
(d) 流动前沿温度结果比较:第一次分析结果第二次分析结果第二次分析时制品流动前沿温度为271℃~271.9℃,最高温度略有下降,更均匀一些(e)Sink Index结果比较:第一次分析结果第二次分析结果从图中可以看出Sink由4.3%下降到3.8%。
(f)注射点压力结果比较:第一次分析结果第二次分析结果比较两个曲线发现注塑点压力略有下降,由曲线峰值可以确定该制品成型用注塑机最小注塑压力为53Mpa。
(g)综合因素引起的总体偏差(Deflection, all effects: Deflection)结果:第一次分析结果第二次分析结果比较结果,翘曲最大值由0.3857下降到0.3688,且制品最大翘曲区域减小。
比较两次分析结果的几个关键因素表明,经过修改的工艺参数可以提高制品的质量。
五、确定工艺参数下面先确定翘曲产生的原因,导致收缩变化过大的原因有三条:收缩不均匀、取向不均匀和冷却不均匀。
下面分析各个因素引起的翘曲,确定引起翘曲的主要原因。
1.冷却不均匀导致的翘曲(Deflection, differential cooling: Deflection)结果:2.收缩不均匀导致的翘曲(Deflection, differential shrinkage: Deflection)结果:3.取向不均匀导致的翘曲(Deflection, orientation effects: Deflection)结果:由上面三个图结果显示可知,翘曲的主要原因是收缩不均匀引起的,不是冷却不均匀引起的,因此不用修改冷却管道,考虑制品的收缩可以满足要求,因此不再做工艺参数修改,确定工艺参数如下:材料:Lustran ABS Elite HH 1891:Bayer USA浇注系统尺寸:主流道长度为50mm,形状为锥形,小口直径为4mm,大口直径为5mm;分流道直径为5mm,浇口中心线起点处直径为1.5mm,浇口中心线终点处直径为4mm。
冷却管道直径为10mm。
工艺窗口:模具温度49~71℃,熔体温度249~271℃,注塑时间0.1s~3.7s。
注塑机最小注塑压力为53Mpa。
保压时间为15s,保压压力为填充压力的85%。
