暖通空调基础知识讲解ppt课件

在制冷循环中冷凝器进行的冷凝过程是一个放热过程蒸发器内进行的蒸发是一个吸热过程如果将室内侧的蒸发器改作冷凝器而将室外侧的冷凝器改作蒸发器空调器就从制冷状态转变为制热状态而热泵型空调器就是根据这个原理设计的如图3所示
暖通空调基础知识讲解
2
1
大纲
制冷原理详解常见空调系统概述空调常用单位换算概况
14
6. 空调器的基本工作原理
空调器的基本功能是调节房间空气的温度和湿度。依据系统的用途的不同，空调分为工艺性空调和舒适性空调。舒适性空调的基本工况为制冷、制热和除湿。
15
6.1 制冷工况
空调器要不断把房间内的多余热量转移到室外，使室内温度保持在一个较低的范围内。它包括两个循环— —制冷循环和空气循环。（1）制冷循环。空调器采用蒸气压缩制冷循环方式，它包括压缩、冷凝、节流和蒸发4个热力过程，如图1所示。制冷剂经节流降压后，在室内侧的蒸发器中等压蒸发，吸收潜热，变成低温低压的蒸气，然后经过压缩机压缩，变成高温高压的蒸气，最后在室外侧的冷凝器中冷凝成液体，放出潜热。如此周而复始，不断循环。小型空调器节流装置为毛细管，大、中型空调器节流装置为膨胀阀。
4
B、氟利昂
大多数的氟利昂本身无毒、无臭、不燃，适用于工程建筑或者实验室的空调制冷装置。尤其是氟利昂 R22，在我国空调制冷装置中已经广泛采用。其热力学性能与氨不相上下，而且安全可靠，是一种良好的制冷剂，但是目前价格较高，影响大规模的推广使用。
致命缺点：温室效应气体，其温室效应值比二氧化碳大1700倍，更危险的是会破坏大气层中的臭氧层。
2500W的分体空调室内机噪声不大于48分贝，室外机不大于58分贝。
25
3.2、空调的分类
按照功能要求的不同： 3.2.1、舒适性空调

《暖通空调讲义》课件

供暖系统的运行管理需要定期检查和维护，确保系统正常运行，同时也要注意节能和环保。
通风系统工作原理
01
通风系统通过送风口和排风口的设计，使室内空气得到循环流通，保证室内空气的新鲜度和质量。
02
通风系统通常包括送风口、排风口、过滤器、控制系统等部分，需要根据不同的建筑和环境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需要定期检查和维护，确保系统正常运行，同时也要注意节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝器、压缩机、膨胀阀等部分，需要根据不同的气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部件进行全面检查，发现并解决潜在问题。
定期保养
专业团队会根据暖通空调的使用情况和客户需求，制定合理的维护保养计划，确保设备长期稳定运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调系统能效的关键措施，包括设备能效标准、系统能效标准等。
03
通风系统的运行管理需要定期检查和维护，确保系统正常运行，同时也要注意节能和环保。

暖通空调基础知识课件

低压液体制冷剂在蒸发器中吸收室内热量，蒸发成低温低压气体，实现制冷效果。
采暖循环原理
热源提供
热媒循环
采暖系统通过锅炉、热泵等热源设备提供热量。
热媒（如水或蒸汽）在热源设备中被加热，然后通过管道输送到室内散热器。
室内散热
热媒回流
散热器将热媒携带的热量传递给室内空气，提高室内温度。
冷却后的热媒回流到热源设备，重新被加热，循环往复。
运用物联网、大数据、人工智能等技术，实现设备的智能控制、远程监控和故障诊断等功能。
舒适性提升技术
通过优化空气处理过程、降低噪音和振动等措施，提高室内环境的舒适度和品质。
政策法规影响解读
能效标准提升
国家和地方政府陆续出台更严格的能效标准，推动暖通空调行业向高效节能方向发展。
环保政策加强
随着工业的发展，蒸汽和电力开始应用于采暖和通风系统。
现代时期
随着科技的不断进步，空调技术得到快速发展，出现了中央空调、分体空调等多种类型。
暖通空调应用领域
01
02
03
04
民用建筑
如住宅、办公楼、学校、医院等，为人们提供舒适的室内环
境。
工业建筑
如工厂、仓库等，保证生产过程的顺利进行和产品质量。
消费者需求变化
消费者对暖通空调产品的需求日益多样化、个性化，对产品的能效、环保、智能化等方面提出更高要求。
技术创新方向预测
01
02
03
04
高效节能技术
采用更高效的压缩机、换热器、风机等关键部件，提高产品的能效比，降低能耗。
环保制冷剂技术
研发和使用环保型制冷剂，减少对大气环境的污染。
智能化控制技术

暖通空调培训课件PPT(共62张)

CHENLI
6
3.2.1.1 散热器性能评价指标
1）热工性能：K值高，提高方法：增加外壁面积（肋片）、提高空气流速（串片散热器加罩）、提高辐射换热（辐射系数高的涂料）、减小部件间热阻（钢管与串片）
2）经济要求：单位散热量的成本（元/W）及金属耗量少（q），寿命长
3）安装使用和工艺：机械强度、程压能力。安装、组合面积、尺寸、占地。制造简单，批量生产
CHENLI
1
3.1.2 热水采暖系统
采暖系统：热水、蒸汽
热水采暖系统的特点（与蒸汽比）：
1. 运行管理简单，维修费用低；
2. 热效率高，跑、冒、滴、漏轻，比蒸汽节能 20~40%；
3. 可采用质调节；
4. 供暖效果好；
5. 管道锈蚀轻，使用寿命长。
6. 可远距离输送。
7. 散热设备传热系数低，设备多。
CHENLI
22
3.2.3.2 风机盘管的选择与安装
明装、暗装。立式、卧式、壁挂式、卡式、立柱式。选择： 1）风量及冷热量，考虑修正系数按中档选； 2）按夏季冷负荷选型，冬季较核。名义工况 3）供热时热水温度：60℃为宜 4）冷凝水管，坡度0.01； 5）噪声； 6）承压； 7）水过滤器。
1 23 4
H
5 64
热表安装示意图 1锁闭阀 2过滤器 3
热表 4感温元件5调节阀 6关断阀
CHENLI
43
3.6热水采暖系统的作用压头
作用压头——循环动力阻力损失——流动耗能实际流动：阻力损失=作用压头
3.6.1重力循环热水采Байду номын сангаас系统的作用压头供、回水的密度差。
CHENLI
44
CHENLI

《暖通空调基础知识》PPT课件

所谓耗散指固体或液体的磨擦、电阻、非弹性形变、磁滞等现象起的效应，使能量耗散了，变为热。
可逆过程是热力学的抽象，实际过程是无法实现的，但人们可以无限的接近它。研究可逆过程的目的，在于抓主要矛盾，反映本质。把可逆过程作为实际过程中能量转化效果的比较标准。在实际热力学计算中，通常是把某一实际过程理想化为可逆过程计算，然后引入必要的经验修正。
精选ppt
4
常用的有：温度T、容积V、压力p、焓H、熵、内能U。特点：数值大小仅取决于给定的状态；参数变化量仅取决于初、终状态。二、基本状态参数
状态参数中比容、压力、温度是可以由仪表直接测量得到的参数，称作基本状态参数。 1.比容（v，单位m3/kg）：单位质量工质所占有的体积。`
显然，比容和密度之间互为倒数。 2.压力（p，单位Pa）：单位面积上所承受的垂直作用力。根据分子运动论，气体的压力是分子运动撞击在单位面积上呈现的平均作用力。工程上常用的单位：兆帕（1Mpa=106Pa）；巴（1bar=105 Pa）；标准大气压（1atm=101325Pa）。 3.温度：描述系统冷、热状况的状态参数，标志物体内部分子无序运动的剧烈程度。温度的高低通常用温标来表示，常用的温标有：
边界可以是实际的容器壁面，也可以是假想的封闭曲面。可以是固定的，也可以是可移动或胀缩的。
精选ppt
Hale Waihona Puke 3二、分类开口系：与外界有物质交换。闭口系：与外界无物质交换。绝热系：与外界无热量交换。孤立系：与外界既无能量交换，有无物质交换。简单可压缩系：由可压缩流体构成，通过体积变化而实现热能转换。热源：是一种特殊的热力系，具有无限大热容量，即在从热源吸收或向热源放出有限热量时，热源本身的温度不变，如大气和海洋等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

暖风机供暖的优点：供热量大，占地小，启动快，能迅速提高室温。缺点：噪声，空气品质，室内空气循环。
适用条件：空间大，供热负荷大，间歇工作，允许室内空气循环的工厂或场馆。不能用暖风机：空气有剧毒、易燃、易爆的气体和纤维、粉尘，空气不能循环使用。
暖风机供暖方案： a暖风机供全部热量； b暖风机（正常供暖）+散热器注意：1.值班温度5℃； 2.送风温度一般不宜＜35℃，但不＞70℃。
建筑物内供热、供冷的设备，处于能量输送系统的终端。
主要有散热器、暖风机、风机盘管等。 3.2.1 散热器散热器采暖，散热设备；自然对流放热。
3.2.1.1 散热器性能评价指标
1）热工性能：K值高，提高方法：增加外壁面积（肋片）、提高空气流速（串片散热器加罩）、提高辐射换热（辐射系数高的涂料）、减小部件间热阻（钢管与串片）
tm——散热器内热媒平均温度。
K——影响因素很多，实验：柱型，8片，明装，上

进下出，同侧连接 k=a△tb
t
ti
to 2
tR
修正系数：片数，
连接方式，
安装形式。
3.2.2 暖风机
组成：通风机、电动机、空气换热器，直接安装在采暖房间。
分类：轴流（小型）；离心（大型）热水、蒸汽
布置：小型：直吹（跨度小，内墙向外墙吹）；斜吹：大跨度，中轴，向两边吹顺吹：大跨度，射流相接大型：风速大，射程远，长度方向吹
安装高度：工作区风速不大于0.3m/s。小型：v<=5m/s时，高度3.5m v>5m/s时，高度4~5m 大型：高度3.5~7m，风速采用5~15m/s
3.2.3 风机盘管
3.1.2 热水采暖系统采暖系统：热水、蒸汽热水采暖系统的特点（与蒸汽比）： 1. 运行管理简单，维修费用低； 2. 热效率高，跑、冒、滴、漏轻，比蒸汽节能
20~40%； 3. 可采用质调节； 4. 供暖效果好； 5. 管道锈蚀轻，使用寿命长。 6. 可远距离输送。 7. 散热设备传热系数低，设备多。 8. 凝结，温降。热水流量大，管径大，造价高。 9. 输送热媒耗点多。
2）经济要求：单位散热量的成本（元/W）及金属耗量少（q），寿命长
3）安装使用和工艺：机械强度、程压能力。安装、组合面积、尺寸、占地。制造简单，批量生产
4）卫生和美观：表面光滑、清除灰尘、美观
3.2.1.2 散热器的种类
辐射散热器核对流散热器。对流散热器对流热几乎100% 材质：铸铁、钢质、铝合金、塑料 1、铸铁散热器：结构简单、耐腐蚀、使用寿命长、水容量大。
3.1.3 全水空调系统（风机盘管）水承担房间冷（热）负荷。末端：风机盘管优点：P32 1. 输送能耗低，占空间小 2. 适用灵活，调控方便，节省运行费用 3. 各房间空气不串通，防止空气交叉污染，空
气品质 4. 占面积小。除冷、热源机房外，无其他机房
全水空调系统（风机盘管）
缺点：P32 1. 比全空气系统维护量大 2. 无加湿功能 3. 新风，只能靠渗透或开窗，无组织通风 4. 风机盘管的噪声 5. 应用范围受限制：静音（录音、广播）、空
第三章全水系统

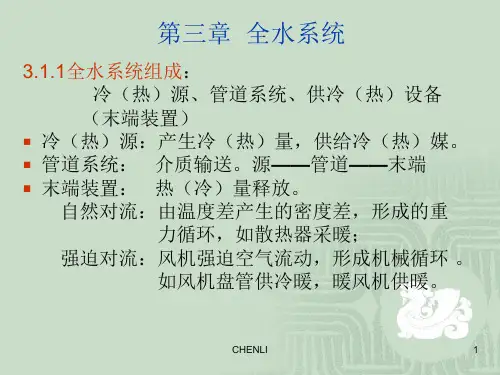

3.1.1全水系统组成：冷（热）源、管道系统、供冷（热）设备
