2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。

教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。

具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。

3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。

4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。

5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。

二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。

2. 学会根据建筑物的实际情况选择合适的暖通空调设备。

3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。

4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。

三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。

难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。

四、教具与学具准备教具：暖通空调模型、图片、视频等。

学具：笔记本、笔、教材等。

五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。

2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。

3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。

4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。

5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。

6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。

7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。

六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。

工作原理：制冷循环、制热循环、通风换气等。

对室内空气处理（加热或冷却、去湿）的设备分设在 各个房间内，而又集中处理部分设备，如冷冻水或热水集中制备或新 风集中处理等
半集中式
分散式（局部机组） 分散式（局部机组）
对室内进行热湿处理的设备全部分散于 各房间内，如家庭常用的房间空调器、电采暖器等
按照空调系统的用途分类
舒适性空调系统
的空调系统
简称舒适空调，为室内人员创造舒适健康环境
全空气系统 全水系统
以空气为介质，像室内提供冷量或热量
全部用水承担室内的热负荷和冷负荷 以空气和水为介质，共同承担室内的符合
空气空气-水系统 冷剂系统
以制冷剂为介质，直接用于对室内空气进行冷却、去湿 或加热
按照空气处理设备的设置情况
集中式
空气集中与机房内进行处理（冷却、去湿、加热、加湿 等），而房间内只有空气分配装置
系统组成 冷热源、冷热媒管道、空气处理设备、 冷热源、冷热媒管道、空气处理设备、 送风管道、风口（ 10送风管道、风口（图10-1）。
一、集中空调系统的选择
根据有害物情况及温湿度精度要求可采用单风道、 根据有害物情况及温湿度精度要求可采用单风道、 单风道 双风道、定风量及变风量系统。 双风道、定风量及变风量系统。 全空气定风量单风道系统 全空气定风量双风道系统 全空气变风量系统
（二）表面式换热器
通过热媒实现空气的等湿加热， 通过热媒实现空气的等湿加热，通过冷媒等湿和减湿冷 却过程。 却过程。 特点：不直接和被处理的空气接触，构造简单，占地少， 特点：不直接和被处理的空气接触，构造简单，占地少， 水质要求不高，水系统阻力少。 水质要求不高，水系统阻力少。
冷水入口
空气
风机盘管水系统
风机盘管水系统分双管制系统、 风机盘管水系统分双管制系统、三管制系统和四 双管制系统 管制系统。 管制系统。

安全培训暖通空调安全生产培训《暖通空调安全生产培训》的目标在于全面提升员工的安全意识，使员工掌握基本的安全生产知识与技能，熟悉岗位安全操作规程及应急措施，确保暖通空调系统的运行安全，预防事故发生，保障员工生命安全和公司财产安全。

1. 提升员工安全生产意识（1）使员工认识到安全生产的重要性，树立“安全第一”的观念，将安全生产贯彻到日常工作的各个环节。

（2）提高员工对潜在安全风险的识别能力，增强预防意识，避免因人为因素导致的安全事故。

（3）加强员工的安全责任心，让每位员工都成为安全生产的参与者与监督者。

2. 掌握基本的安全生产知识与技能（1）使员工了解国家有关安全生产的法律法规、政策和标准，熟悉公司安全生产规章制度。

（2）让员工掌握暖通空调系统运行的基本原理、设备性能和操作方法，提高操作技能。

（3）培训员工掌握安全防护设施的正确使用方法，提高自我保护能力。

3. 熟悉岗位安全操作规程及应急措施（1）使员工熟悉本岗位的安全操作规程，降低因操作不当引发的安全事故。

（2）培训员工掌握事故应急预案，提高应对突发事故的能力。

（3）让员工了解事故报告和调查处理程序，确保在事故发生时能够迅速、有效地进行处理。

1. 员工能够自觉遵守安全生产规定，主动发现并消除安全隐患。

2. 员工具备基本的安全生产知识与技能，能够正确操作暖通空调设备，降低事故发生率。

3. 员工熟悉岗位安全操作规程及应急措施，能够在突发事故发生时迅速应对，减轻事故损失。

4. 提高整个团队的安全素质，为公司创造一个安全、稳定的生产环境。

二、培训内容1. 安全生产基础知识（1）安全生产法律法规：学习国家安全生产相关法律法规、政策和标准，了解公司安全生产规章制度。

（2）暖通空调系统基本原理：掌握暖通空调系统的组成、工作原理及设备性能。

（3）安全防护设施：了解安全防护设施的种类、作用及正确使用方法。

2. 岗位安全操作规程（1）设备操作：学习并掌握暖通空调设备的操作流程、注意事项及维护保养方法。

与厂房性质密切相关：当设备发 热量大时，冬季可少用或不用采 暖；当劳动条件要求不高时，可 采用通风降温；当厂房较高时， 一般采用分层空调方式 建筑节能要点： – 冬季充分利用设备发热量； – 夏季可用下送风或置换式通风； – 分层空调方式。
1．3暖通空调系统的分类
1.3.1 按对建筑环境控制功能分类 两类： 1）控制热湿环境：空调、采暖 2）控制污染物：通风、建筑防排烟 控制对象和功能是互有交叉：空调也可稀释污染物， 通风也可除去余热余湿。
通过围护结构的传热量 透过外窗的日射得热量 渗透空气带入室内的热量 室内设备发热量 室内照明发热量 人体发热量
建筑湿平衡的影响因素


人体散湿 设备散湿 渗透空气带入湿量 各种潮湿表面、水面的散湿
不同类型建筑热湿负荷特点



住宅建筑 – 内部人员、设备和照明的发热量少，主要受室外气 象条件影响 商用建筑 – 内部人员、设备和照明的发热量大，同时受室外气 象条件影响 工业厂房 – 空间较高，设备产热产湿量大，同时受室外气象条 件影响
暖通空调所需送风量


暖通空调的目的就是保持室内空气温度、湿度维持在 一定水平，同时使室内污染物浓度低于规定的水平 暖通空调所需要的送风量由下式计算
Q W L L CP (t n t0 ) ( d n d 0 )
WC L (C n C0 )
住宅建筑全年负荷特点


一般均有外墙，基本无内区，通常不 设新风；需要冬季采暖、夏季空调降 温除湿；北方地区冬季干燥，条件允 许应加湿。 建筑节能的要点 – 外墙保温性好，窗户密封性好、透 光性好、导热系数小； – 冬季使太阳光能进入，但热量不会 从门窗散出； – 夏季采取遮阳措施，减少热空气进 入，夜间开门窗通风降温； – 过渡季多开门窗通风。

16
第二章 建筑给水排水工程图
2.1现代建筑给排水的范围
目前，建筑给水排水包括建筑内部给水排水、建筑 消防给水、建筑小区给水排水、建筑水处理、特殊建筑 给水排水五个部分。
最常见的建筑内部给水排水、消防给水系统、小区 给水排水，其中建筑内部给水排水是最为重要和基础的 部分，也是本章节课程的学习重点。
6
（2）管道代号
管道图中，若有多种管道，应在管线的中间注上规 定的字母符号以区别各种不同的管路。常见的管道代号 有：
一般给水管
S
S
一般排水管
X
X
热水管
R
R
蒸汽管
Z
Z
凝结水管 循环水管
冷水管 煤气管
N
N
XH XH
L
L
M
M
若管道图中仅有一种管道或统一图中大多数相同管 路，其管道代号可略去，但在图纸中加以说明。
特点：当室外给水管网水压偏高或不稳定时，为保证 室内给水系统的良好工况或满足稳压供水的要求，可采用 设水箱的给水方式。室外管网直接将水输入水箱，由水箱 项建筑内部给水系统供水。
30
31
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不足时 采用。
A：水泵直接从室外抽水：当外网供水水压不足时，水 泵直接从室外管网抽水向建设物室内管网供水，造成外网 压力降低，影响附近用户用水水质，甚至可能造成外网负 压（在管道接口不严密处时，其周围土壤中的渗漏水会吸 入管内，污染水质）。当室外管网压力足够大时，可自动 开启旁通的逆止阀自动由室外管网向室内供水。
室内给水排水与小区给排水是相互联系的，室内给 水系统的水源来自于小区给水干管，而室内污水废水则 通过排水管道排入室外小区的排水系统。它们之间的界 限是：给水系统以接入建筑物供水管的阀门为界；排水 系统已排出建筑物的第一个排水检查井为界。

暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；安静度：噪音振动；梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

暖通三大物质及三大动力设备：水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。

变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。

只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。

氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。

解决问题：引入新的能量载体：水。

三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。

三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr 吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。

水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。

暖通空调基础知识（培训资料）暖通空调的含义采暖——又称供暖，指向建筑物提供热量，保持室内一定温度。

通风——用自然或机械的方法向空间送入和排除空气的过程。

空气调节——（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。

暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。

物质状态固态、液态、气态液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。

比热：使1克的某种物质温度升高1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数温度定义：温度是用来表示物质冷与热的程度。

分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。

数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。

暖通空调专业培训一、空气调节的基本要求1 熟悉空调房间围护结构建筑热工要求，掌握舒适性空调和工艺性空调室内空气参数的确定原则。

2 了解空调冷(热)、湿负荷形成机理，掌握空调冷(热)、湿负荷以及热湿平衡、空气平衡计算。

3 熟悉空气处理过程，掌握湿空气焓湿图的应用。

4 熟悉常用空调系统的特点和设计方法。

5 掌握常用气流组织型式的选择及其设计计算方法。

6 熟悉常用空调设备的主要性能，掌握空调设备的选择计算方法。

7 熟悉常用冷热源设备的主要性能，掌握冷热源设备的选择计算方法。

8 掌握空调水系统的设计原则及计算方法。

9 熟悉空调自动控制方法及运行调节。

10 熟悉空调系统的节能技术和消声、隔振措施。

二、空气调节的主要内容1 湿空气的物理性质及焓湿图2 室内空气参数确定及建筑热工要求3 空气调节得热量及冷负荷计算4 空调系统（风系统）分类及特性5 空调冷热源设备6 空调水系统设计7 空调系统自动控制8 空调系统消声隔振9 空调系统运行节能（一）湿空气的物理性质及焓湿图湿空气的物理性质比焓（h）:h = +d (2500+ ) kJ/kg干空气或h = ( + d )t + 2500 d kJ/kg干空气其中( + d )t ——显热2500d ——潜热空气的焓湿图焓湿图可以直观的描述湿空气状态的变化过程，我国现在采用的焓湿图以焓为纵坐标，以含湿量为横坐标的h-d 斜角(135°)坐标图。

为了说明空气由一个状态变为另一个状态的热湿变化过程，在h-d图上还标有热湿比(角系数)ε线。

热湿比ε——湿空气的焓变化与含湿量变化之比，即ε=⊿h/⊿d/1000 =±Q/±W/1000焓湿图的应用湿空气的h-d图可以表示:空气的状态和各状态参数——{t，d，φ，h，ts，tι，B， v ， Pq}湿空气状态的变化过程如下：（二）室内空气参数确定及建筑热工要求人体热平衡与热舒适2.1.1人体热平衡方程式人体靠摄取食物获得能量，食物在人体新陈代谢过程中被分解氧化，同时释放出能量。

求实、诚信、和谐、勤奋
压缩机故障原因分析（三）
1、排气压力过低
▪ 冷媒不足； ▪ 膨胀阀过热度大； ▪ 冷却水量过多或水温过低； ▪ 干燥计阻塞；
求实、诚信、和谐、勤奋
压缩机故障原因分析（四）
▪ 1、排气压力过高 ▪ 冷媒冲填过多； ▪ 不凝缩气体混入； ▪ 冷却塔效果不良； ▪ 水泵损坏； ▪ 冷凝器冷却管脏； ▪ 高压表不精确； ▪ 冷却水量不足； ▪ 冷却水过滤器阻塞；
空调系统培训资料
设施管理有限公司
求实、诚信、和谐、勤奋
▪空调器的功能

空调器概述
▪调节温度：
▪ 在夏季，人体感觉较舒适的温度在20-27℃；冬季在16-22℃。空调器有制冷 、制热及温度控制功能，能将温度控制在较理想的温度值范围。但室内外温 差不宜太大，否则易感冒，可参照以下公式设定：房间温度=22℃+1/3（室外 温度-21℃）
▪空调系统基本组成：
1、制冷系统 1.1 制冷机、冷却水系统、冷冻水系统、补水系统、水处理系统
2、通风系统 2.1空调机组、送风系统、排风系统
3、加热系统 3.1锅炉系统、热泵系统
4、加湿系统 4.1加湿器
求实、诚信、和谐、勤奋
一、制冷机
空调器的主要部件：
▪ 压缩机：利用内部机构容器的改变来实现制冷剂气体的压缩过程，其作用是不断从蒸发器吸入制 冷剂气体，又不断将制冷剂蒸气压缩后送入冷凝器，同时维持吸气端和排气端的压力差。根据其 结构和工作原理可分为往复式、旋转式、涡旋式压缩机。共同特点是以较小的体积产生较高的压 缩比。
▪ 截止阀：截止阀的操作是分体式空调器能否正常使用的关键必须 严格按照说明书的要求来操作，其作用是在储存、运输或拆机时 将制冷剂密封在机体内，在安装时接通制冷系统。

是暖通空调自动控制系统的核心，接收来自传感器的信号，根
据预设的程序和控制逻辑，输出控制指令。
分散控制器
02
用于控制各个分散的设备或系统，接收来自中央控制器的指令，
根据指令输出控制信号。
可编程逻辑控制器（PLC）
03
是一种可编程的控制器，能够实现复杂的控制逻辑，广泛应用
于工业控制领域。
执行器
电动阀
根据控制器的指令调节水路或气 路的流量，实现温度和湿度的控
特点
自动化、智能化、高效节能、安 全可靠。
系统组成与工作原理
系统组成
主要包括传感器、执行器、控制器、人机界面等部分。
工作原理
传感器负责采集室内外温度、湿度、空气质量等参数，并将数据传输给控制器；控制器根据预设的程序和参数， 通过执行器对空调系统进行调节，以达到设定的舒适度和节能目标；同时，人机界面可以实时显示系统运行状态 和参数，方便用户进行监控和管理。
能减排。
系统集成与优化
跨区域、跨领域集成
将暖通空调系统与其他建筑系统（如电力系统、给排水系统等） 进行集成，实现跨领域协同优化。
集成控制平台
建立统一的集成控制平台，实现对暖通空调系统的集中监控、管 理和调度。
系统性能优化
通过系统集成和优化，提高暖通空调系统的整体性能，降低运行 成本和维护难度。
THANKS
VS
详细描述
通过采集室内外压力传感器数据，自动控 制系统根据预设的压力范围和调节算法， 调节新风量或排风量的输出量，以实现室 内压力的稳定。同时，系统还会根据室内 外压力差、人员活动等因素进行自适应调 节，以实现节能效果。
空气质量控制
总结词
空气质量控制是暖通空调自动控制系统中的 重要控制策略之一，主要目的是保持室内空 气的新鲜度和舒适性。

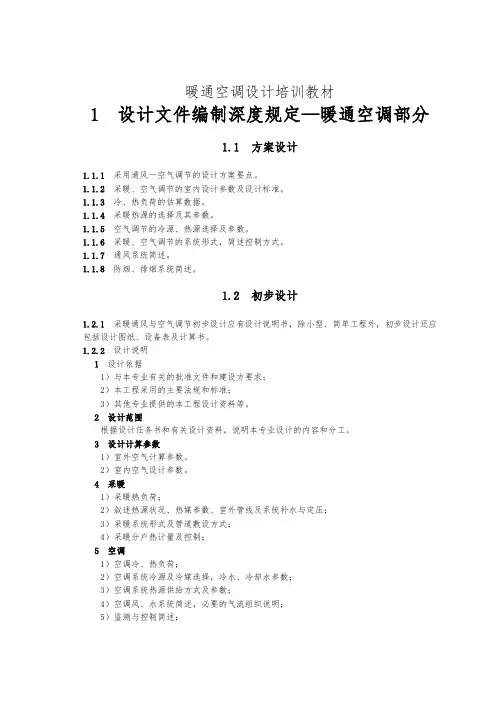

暖通空调设计培训教材1 设计文件编制深度规定—暖通空调部分1.1 方案设计1.1.1采用通风一空气调节的设计方案要点。

1.1.2采暖、空气调节的室内设计参数及设计标准。

1.1.3冷、热负荷的估算数据。

1.1.4采暖热源的选择及其参数。

1.1.5空气调节的冷源、热源选择及参数。

1.1.6采暖、空气调节的系统形式，简述控制方式。

1.1.7通风系统简述。

1.1.8防烟、排烟系统简述。

1.2 初步设计1.2.1采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书。

1.2.2设计说明1设计依据1）与本专业有关的批准文件和建设方要求；2）本工程采用的主要法规和标准；3）其他专业提供的本工程设计资料等。

2 设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工。

3 设计计算参数1）室外空气计算参数。

2）室内空气设计参数。

4 采暖1）采暖热负荷；2）叙述热源状况、热媒参数、室外管线及系统补水与定压；3）采暖系统形式及管道敷设方式；4）采暖分户热计量及控制；5 空调1）空调冷、热负荷；2）空调系统冷源及冷媒选择，冷水、冷却水参数；3）空调系统热源供给方式及参数；4）空调风、水系统简述，必要的气流组织说明；5）监测与控制简述；6）空调系统的防火技术措施；7）管道的材料及保温材料的选择；8）主要设备的选择。

6 通风1）需要通风的房间或部位；2）通风系统的形式和换气次数；3）通风系统设备的选择和风量平衡；4）通风系统的防火技术措施。

7 防烟、排烟1）防烟及排烟简述；2）防烟楼梯间及其前室、消防电梯前室或合用前以及封闭式避难层（间）的防烟设施和设备选择；3）中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择；4）防烟、排烟系统风量叙述，需要说明的控制程序。

8 有关专篇涉及的内容（环境保护、消防、劳动安全卫生、安保、交通组织节能、建筑智能化）。

1.2.3设计图纸1采暖通风与空气调节初步设计图纸一般包括图例、系统流程图、主要平面图。

共同分担
➢耗能时段十分规律
49%
HVAC 照明
➢用户节能意识较强
办公设备 其他设施
➢部分地区有能耗奖罚
措施
A Report about Heating, Ventilation and Air Conditioning Systerm
酒店
10% 10%
22% 13%
商业综合体
27%
9% 18%
➢功能房间较多
A Report about Heating, Ventilation and Air Conditioning Systerm
不同类型建筑耗能特点
写字楼
13%
27% 16%
行政办公楼
7% 24%
20%
➢耗能时段较为规律
44%
HVAC 照明
➢部分区域超时段耗能
办公设备 其他设施
➢能耗费用由所有用户
最冷月平均温度 0～―10℃
最冷月平均温度 0～10℃， 最热月平均温度 25～29℃
最冷月平均温度 ＞10℃， 最热月平均温度 25～30℃
最冷月平均温度 0～13℃， 最热月平均温度 18～25℃
日平均温度≤5℃ 天数90～145天 日平均温度≤5℃ 天数0～90天， 日平均温度≥25℃ 天数40～110天
▪ A:
▪ 水蒸气烫伤更为严重，因为蒸汽相变成为水有一个放热的过程； ▪ 高原区域因为空气稀薄，故而大气压强较低，水的沸点低于100℃（90℃左右）
，需要用高压锅增加压力，达到增加水沸点的目的，从而达到烹饪熟食所需要的 温度；
▪ C:
▪ 热量传递的起因：温差、相变、化学反应、机械做功； ▪ 压力与物质沸点的关系：正相关（即压力大、沸点高，压力小、沸点低）； ▪ 物质在温度达到沸点时继续加热不会增加物质的温度，而是会改变物质的相态。
