数字测图技术简介与实用方法随着科技的不断发展，数字测图技术在各个领域的应用越来越广泛。

它可以将实物转化为数字形式，为我们提供便利和信息支持。

本文将对数字测图技术进行简介，并介绍一些实用方法。

一、数字测图技术简介数字测图技术是一种利用现代科技手段将实物或场景进行数字化记录和绘制的方法。

在数字测图的过程中，常见的技术手段包括激光测距、影像测量、全站仪、三维扫描等。

1.激光测距技术激光测距技术是通过测量光线的传播时间或光束的反射来测量距离的方法。

它可以快速准确地获得物体的三维坐标信息，并可在计算机中生成相应的数字模型。

激光测距技术广泛应用于建筑测量、地质勘探、城市规划等领域。

2.影像测量技术影像测量技术利用摄影测量仪等设备对场景进行拍摄，并通过图像处理和测量技术来获取物体的尺寸和三维信息。

该技术具有非接触、高效快速等特点，被广泛应用于地理测绘、土地调查等领域。

3.全站仪技术全站仪是一种综合了测距、测角、数据处理等功能的测量设备。

它可以通过三角测量原理测定点的平面坐标和高程，实现对场地或建筑物的三维测量。

全站仪技术常用于工程测绘、地形测量等领域。

4.三维扫描技术三维扫描技术是利用激光、光栅或电磁波等设备对实物进行扫描，获取真实物体的三维坐标和形状信息。

这种技术可以高精度地获取物体的表面形状，被广泛应用于数字建模、CG制作等领域。

二、数字测图技术的实用方法除了了解数字测图技术的基本原理和分类，我们还需要了解如何使用这些技术来进行实际测绘工作。

1.地形测量数字测图技术在地形测量中发挥着重要作用。

通过激光测距技术可以快速获取地形的高程信息，并利用影像测量技术可以获取地物的分布和形状。

这些数据可以为土地规划、道路设计等提供支持。

2.建筑测量数字测图技术在建筑测量中也有广泛应用。

通过全站仪等设备可以快速获取建筑物的尺寸和平面坐标，而三维扫描技术可以获取建筑物立面和内部结构的三维模型。

这些数据在施工过程中的定位和监测中起到重要作用。

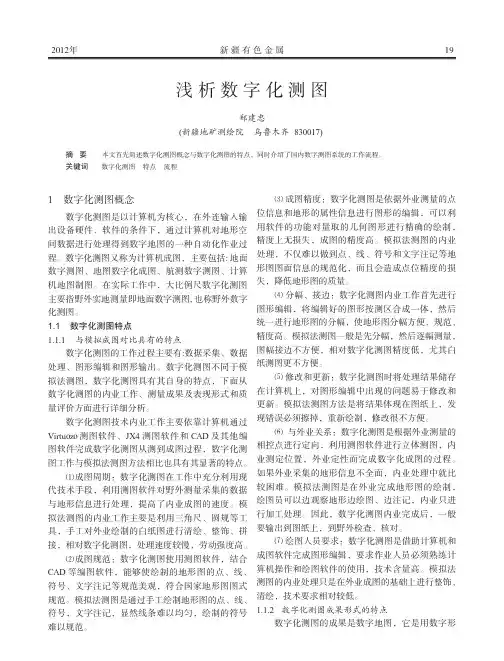

新疆有色金属２０１２年浅析数字化测图郑建忠(新疆地矿测绘院乌鲁木齐830017)摘要本文首先简述数字化测图概念与数字化测图的特点，同时介绍了国内数字测图系统的工作流程。

关键词数字化测图特点流程1数字化测图概念数字化测图是以计算机为核心，在外连输入输出设备硬件、软件的条件下，通过计算机对地形空间数据进行处理得到数字地图的一种自动化作业过程。

数字化测图又称为计算机成图，主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。

在实际工作中，大比例尺数字化测图主要指野外实地测量即地面数字测图,也称野外数字化测图。

1.1数字化测图特点1.1.1与模拟成图对比具有的特点数字化测图的工作过程主要有:数据采集、数据处理、图形编辑和图形输出。

数字化测图不同于模拟法测图，数字化测图具有其自身的特点，下面从数字化测图的内业工作、测量成果及表现形式和质量评价方面进行详细分析。

数字化测图技术内业工作主要依靠计算机通过Virtuozo测图软件、JX4测图软件和CAD及其他编图软件完成数字化测图从测到成图过程，数字化测图工作与模拟法测图方法相比也具有其显著的特点。

⑴成图周期：数字化测图在工作中充分利用现代技术手段，利用测图软件对野外测量采集的数据与地形信息进行处理，提高了内业成图的速度。

模拟法测图的内业工作主要是利用三角尺、圆规等工具，手工对外业绘制的白纸图进行清绘、整饰、拼接，相对数字化测图，处理速度较慢，劳动强度高。

⑵成图规范：数字化测图使用测图软件，结合CAD等编图软件，能够使绘制的地形图的点、线、符号、文字注记等规范美观，符合国家地形图图式规范。

模拟法测图是通过手工绘制地形图的点、线、符号，文字注记，显然线条难以均匀，绘制的符号难以规范。

⑶成图精度：数字化测图是依据外业测量的点位信息和地形的属性信息进行图形的编辑，可以利用软件的功能对量取的几何图形进行精确的绘制，精度上无损失，成图的精度高。

模拟法测图的内业处理，不仅难以做到点、线、符号和文字注记等地形图图面信息的规范化，而且会造成点位精度的损失，降低地形图的质量。

简述数字化测图关键词：数字化测图、内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图。

摘要：采用内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图等测绘技术，获得供地理信息系统（GIS）使用的地形信息数据资源的“4D”产品。

数字化测图的实质是将图形模拟量（地面模型）转换为数字，将模拟量转换为数字的过程就是数据采集。

数据采集后由电子计算机对数据进行处理，得到内容丰富的地形图，并且能够由电子计算机的图形输出设备恢复地形图或各种专题图形。

数字化测图包括内外业一体化数字测图、摄影测量与遥感数字测图、原图数字化成图等。

数字化测图的成果以计算机文件的形式通过磁盘、光盘等存储，将地面信息通过数字信息储存形成数字地图。

数字地图包括数字高程模型（DEM）、数字正射影像(DOM)、数字线划图（DLG）和数字栅格图（DRG）。

一、数字化测图基本原理首先通过航片数据采集、原图数字化、野外地面数据采集生成定位信息和绘图信息(其中野外地面数据采集需要绘制草图)；把定位信息和绘图信息进行数据传输、数据处理生成地物模型和地貌模型；通过对地物模型和地貌模型（野外地面数据采集参照绘制的草图）进行屏幕编辑生成绘图文件，对绘图文件进行存盘或输出地形图。

二、数字化测图的方法（一）、摄影测量与遥感数字测图利用航天摇感技术缩短中小比例尺地形图数据的更新周期，如利用卫星正射影像图完成中小比例尺地形图的成图或更新；利用航空遥感技术进行大比例尺航测数字化成图，能大大缩短作业的时间，降低生产成本。

成图方法：采用先内业数字化采集后外业调绘，再由内业数据编辑成图的作业流程，高程注记点采用航内测图高程。

工程流程如下：航空摄影、像控点联测、电算加密、航内测图、外业调绘与补测、数字化建库、成果验收。

航空摄影：1、航摄依据：航摄仪、象幅、焦距、航摄比例尺，地形图范围、测区相对航高、太阳高度角、阴影、飞行方向等项要求。

2、飞行质量的要求：航向重叠、旁向重叠、象片倾斜角、旋偏角、同一航线上相邻象片的航高差,利用GPS定位导航。

数字测图原理与方法数字测图是一种通过数字化设备对实际物体进行测量和记录的技术，它在地理信息系统、工程测量、地质勘探等领域有着广泛的应用。

数字测图的原理和方法对于提高测绘精度、简化测量流程、提高工作效率具有重要意义。

本文将就数字测图的原理和常用方法进行介绍。

一、数字测图的原理。

数字测图的原理是利用数字化设备对实际物体进行采集和记录，通过对采集到的数据进行处理和分析，最终生成数字化的地图或图像。

数字测图的原理主要包括数据采集、数据处理和数据输出三个环节。

1. 数据采集。

数据采集是数字测图的第一步，主要通过全站仪、GPS定位仪、激光测距仪等设备对实际物体进行测量和采集。

采集到的数据包括坐标、高程、角度等信息，这些数据是数字测图的基础。

2. 数据处理。

数据处理是数字测图的核心环节，主要包括数据编辑、数据配准、数据融合等步骤。

通过对采集到的数据进行处理，可以消除误差、提高精度，最终得到准确的数字化地图或图像。

3. 数据输出。

数据输出是数字测图的最后一步，通过打印、输出文件等方式将处理好的数字化地图或图像呈现出来，以便后续的应用和分析。

二、数字测图的方法。

数字测图的方法包括全站仪测量法、GPS定位法、激光测距法等多种技术手段，下面将对其中几种常用的方法进行介绍。

1. 全站仪测量法。

全站仪是一种综合了测角、测距、测高等功能的测量仪器，通过全站仪对地物进行测量，可以得到高精度的三维坐标信息。

全站仪测量法在工程测量、地质勘探等领域有着广泛的应用。

2. GPS定位法。

GPS定位法是利用全球卫星定位系统对地物进行定位和测量的方法，通过GPS定位仪可以实现对地物位置的快速准确测量，适用于大范围地物的测量和监测。

3. 激光测距法。

激光测距法是利用激光测距仪对地物进行距离测量的方法，通过激光测距仪可以实现对地物距离的快速高精度测量，适用于复杂地形和难以接近的地物测量。

以上介绍了数字测图的原理和常用方法，数字测图技术的不断发展将为各行各业带来更多的便利和可能，希望本文能对数字测图技术的学习和应用有所帮助。

数字化测图原理
数字化测图原理是利用数字化测图技术将实际地物的位置和形状等信息转化为数字数据的过程。

具体而言，数字化测图分为多个步骤，包括数据采集、数据处理、数据编辑和数据输出等。

首先是数据采集阶段。

通过使用一系列的测量仪器和设备，例如全站仪、GPS定位系统等，对实地地物进行测量和观测。

这些仪器可以测量地物的三维坐标、形状、高程等属性，并将测量结果以数字化的形式存储。

接下来是数据处理阶段。

采集到的原始数据需要进行预处理和筛选，以消除误差和噪声等影响因素。

这一步骤通常包括数据滤波、数据平差和数据配准等处理操作，以提高数据的精度和准确性。

然后是数据编辑阶段。

在此阶段，利用专业的地理信息系统软件或绘图软件对处理后的数据进行编辑和修正。

这包括添加、删除或修改地物的属性和几何信息，以确保数据的一致性和准确性。

最后是数据输出阶段。

编辑完成后的数据可以输出为各种格式的产品，如数字地图、CAD文件、GIS图层等。

这些输出产
品可以在各个领域中得到广泛应用，例如城市规划、土地管理、导航系统等。

总之，数字化测图原理通过将实际地物的属性和几何信息转化
为数字数据，实现了对地理信息的存储、管理和分析。

这一过程为各个领域的研究和应用提供了重要的数据基础。

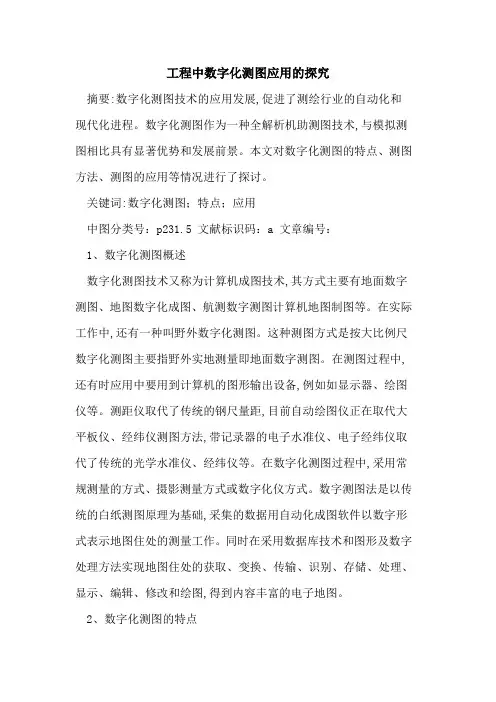

工程中数字化测图应用的探究摘要:数字化测图技术的应用发展,促进了测绘行业的自动化和现代化进程。

数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景。

本文对数字化测图的特点、测图方法、测图的应用等情况进行了探讨。

关键词:数字化测图；特点；应用中图分类号：p231.5 文献标识码：a 文章编号：1、数字化测图概述数字化测图技术又称为计算机成图技术,其方式主要有地面数字测图、地图数字化成图、航测数字测图计算机地图制图等。

在实际工作中,还有一种叫野外数字化测图。

这种测图方式是按大比例尺数字化测图主要指野外实地测量即地面数字测图。

在测图过程中,还有时应用中要用到计算机的图形输出设备,例如如显示器、绘图仪等。

测距仪取代了传统的钢尺量距,目前自动绘图仪正在取代大平板仪、经纬仪测图方法,带记录器的电子水准仪、电子经纬仪取代了传统的光学水准仪、经纬仪等。

在数字化测图过程中,采用常规测量的方式、摄影测量方式或数字化仪方式。

数字测图法是以传统的白纸测图原理为基础,采集的数据用自动化成图软件以数字形式表示地图住处的测量工作。

同时在采用数据库技术和图形及数字处理方法实现地图住处的获取、变换、传输、识别、存储、处理、显示、编辑、修改和绘图,得到内容丰富的电子地图。

2、数字化测图的特点常见的数字化测图特点有：点位精度高、改进了作业方式、便于图件的更新和加工利用、增加了地图的表现力、便于图件的更新、方便成果的深加工利用、可作为gis的重要信息源等几种。

数字化测图的工作过程主要有:数据采集、数据处理、图形编辑和图形输出。

数字化测图工作的特点还分为外工作特点和内工作特点。

外工业作特点主要有自动化程度高、作业周期短、测站覆盖范围大、工作范围易于划分、对测点依赖性强、对记录要求高、测量精度高;数字化测图内业工作的特点主要有成图周期短、成图规范化、成图精度高、分幅和接边方便、易于修改和更新、对外业记录依赖性强、对绘图人员要求高等。

关于数字化测图技术的探讨摘要:随着计算机的应用和测绘工具的更新,测绘行业已突破了传统的测绘方法,迎来了数字化测绘技术的春天。

它凭借着自身的特点与优势,受到了人们的好评,并得到了广泛的使用。

关键词:数字化测图测图技术技术探讨随着计算机技术的发展和测量仪器技术的改进,传统的测绘方法已逐渐被数字化测图所取代。

精度高、更新快、成图规范的数字化测图技术已得到人们的认可,成为一项重要的测绘技术。

1 数字化测图的概念数字化测图是依托计算机为核心,利用计算机编辑处理获得的地形空间数据,得出数字地形图,利用绘图仪等输出设备直接输出所需地形图的过程。

包括地图地面数字测图、数字化成图、航测遥感数字测图等方式。

在实际工作中,还有一种按大比例尺数字化测图的野外数字化测图,又叫地面数字化测图。

2 数字化测图的特点数字化测图不同于传统的利用半圆仪、比例尺等绘图工具操作的的白纸测图,它是利用先进的GPS、全站仪等测绘仪器进行野外地形信息数据的采集。

数字化测图的成图是借助计算机与地形图成图软件进行编辑的,是一种全解析、机助测图的方法。

其特点:(1)自动化程度高。

传统模拟法测图外业工作内容较多,需要手工记录、计算,劳动强度大。

而数字化测图工作主要在内业完成,而且数字化测图使用的仪器比较先进,可以实现一系列自动化操作,其劳动强度小。

(2)作业周期短。

传统的测图法必须要遵循“先控制后碎部”的原则,而数字化测图可允许两者同时进行,缩短作业时间。

(3)测站覆盖范围大。

传统的测图方法中测距精度和成图方法都有所限制,测量时测站点的范围较小。

而数字化测图采用全站仪或电子速测仪,能对角度和边长同时自动测定,而且测距精度较高。

因此在通视良好、定向边较长的情况下,可适当对测站点到粹部点间的距离进行放宽,使测站点的覆盖范围扩大。

(4)易于划分工作范围。

数字化测图的外业不需要像传统的测量方法那样以图幅为单元进行组织测量,而是根据自然界线如河流、道路等来划分工作范围。

第一章数字测图概述随着电子技术和计算机技术日新月异的发展及其在测绘领域的广泛应用，２０世纪８０年代产生了电子速测仪、电子数据终端，并逐步地构成了野外数据采集系统，将其与内业机助制图系统结合，形成了一套从野外数据采集到内业制图全过程的、实现数字化和自动化的测量制图系统，人们通常称作为数字化测图（简称数字测图）或机助成图。

广义的数字测图主要包括：全野外数字测图（或称地面数字测图、内外一体化测图）、地图数字化成图、摄影测量和遥感数字测图。

狭义的数字测图指全野外数字测图。

本书主要介绍全野外数字测图技术。

1.1 数字地形表达一．地形表达的方法人们生活在地球上并与地球表面处处发生联系：建筑师在地表设计、构筑楼房；地质学家研究地表结构；地质生态学家想了解地表形态和地物形成的过程；测绘工作者则对地形起伏进行各种测量，并用各种方式如地图和正射影像图等描述地形。

尽管专业领域不同，研究的侧重点各异，但所有的工作都希望能用一种既方便又准确的方法来表达实际地表现象。

人类在很早以前就开始想方设法来描述自己所熟悉的地表现象，绘图是最古老的一种，但仅是很粗略地反映所见到的地形景观，但这些信息反映的主要是对象的形态特征和色彩特征，定量的描述则非常有限。

另外一种古老而有效并一直沿用至今的精确表达地表现象的方式是地图。

地图对人类社会发展的作用如同语言和文字对社会发展的作用一样，具有不言而喻的重要性。

地图是记录和传达关于自然世界、社会和人文的位置与空间特性信息最卓越的工具。

早期地图用半符号、半写景的方法来表示地形，实现了在各种二维介质平面上对实际的三维地形表面的表示和描述。

现代地图按照一定的数学法则，运用符号系统概括地将地面上各种自然和社会现象表示在平面上。

地图具有三个基本的特性：数学法则性、制图综合性和内容符号性。

现代地图的最大优点在于具有可量测性。

在各种地图中，用来准确描述地貌形态的是等高线地图。

用等高线来表达地形表面起伏可追溯到18世纪，它的方便性和直观性使得人们认为在制图学的历史上等高线是一项最重要的发明。
