简述数字化测图关键词：数字化测图、内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图。
摘要：采用内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图等测绘技术，获得供地理信息系统（GIS）使用的地形信息数据资源的“4D”产品。
数字化测图的实质是将图形模拟量（地面模型）转换为数字，将模拟量转换为数字的过程就是数据采集。
数据采集后由电子计算机对数据进行处理，得到内容丰富的地形图，并且能够由电子计算机的图形输出设备恢复地形图或各种专题图形。
数字化测图包括内外业一体化数字测图、摄影测量与遥感数字测图、原图数字化成图等。
数字化测图的成果以计算机文件的形式通过磁盘、光盘等存储，将地面信息通过数字信息储存形成数字地图。
数字地图包括数字高程模型（DEM）、数字正射影像(DOM)、数字线划图（DLG）和数字栅格图（DRG）。
一、数字化测图基本原理首先通过航片数据采集、原图数字化、野外地面数据采集生成定位信息和绘图信息(其中野外地面数据采集需要绘制草图)；把定位信息和绘图信息进行数据传输、数据处理生成地物模型和地貌模型；通过对地物模型和地貌模型（野外地面数据采集参照绘制的草图）进行屏幕编辑生成绘图文件，对绘图文件进行存盘或输出地形图。
二、数字化测图的方法（一）、摄影测量与遥感数字测图利用航天摇感技术缩短中小比例尺地形图数据的更新周期，如利用卫星正射影像图完成中小比例尺地形图的成图或更新；利用航空遥感技术进行大比例尺航测数字化成图，能大大缩短作业的时间，降低生产成本。
成图方法：采用先内业数字化采集后外业调绘，再由内业数据编辑成图的作业流程，高程注记点采用航内测图高程。
工程流程如下：航空摄影、像控点联测、电算加密、航内测图、外业调绘与补测、数字化建库、成果验收。
航空摄影：1、航摄依据：航摄仪、象幅、焦距、航摄比例尺，地形图范围、测区相对航高、太阳高度角、阴影、飞行方向等项要求。
2、飞行质量的要求：航向重叠、旁向重叠、象片倾斜角、旋偏角、同一航线上相邻象片的航高差,利用GPS定位导航。

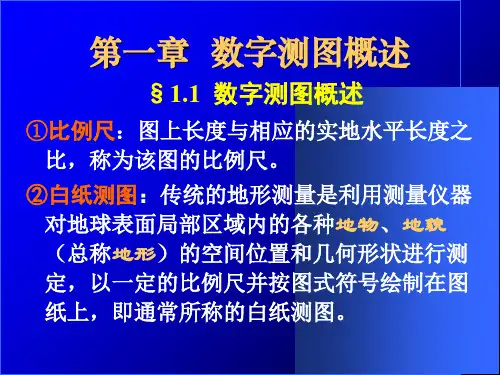

第一章数字测图概述随着电子技术和计算机技术日新月异的发展及其在测绘领域的广泛应用，２０世纪８０年代产生了电子速测仪、电子数据终端，并逐步地构成了野外数据采集系统，将其与内业机助制图系统结合，形成了一套从野外数据采集到内业制图全过程的、实现数字化和自动化的测量制图系统，人们通常称作为数字化测图（简称数字测图）或机助成图。
广义的数字测图主要包括：全野外数字测图（或称地面数字测图、内外一体化测图）、地图数字化成图、摄影测量和遥感数字测图。
狭义的数字测图指全野外数字测图。
本书主要介绍全野外数字测图技术。
数字地形表达一．地形表达的方法人们生活在地球上并与地球表面处处发生联系：建筑师在地表设计、构筑楼房；地质学家研究地表结构；地质生态学家想了解地表形态和地物形成的过程；测绘工作者则对地形起伏进行各种测量，并用各种方式如地图和正射影像图等描述地形。
尽管专业领域不同，研究的侧重点各异，但所有的工作都希望能用一种既方便又准确的方法来表达实际地表现象。
人类在很早以前就开始想方设法来描述自己所熟悉的地表现象，绘图是最古老的一种，但仅是很粗略地反映所见到的地形景观，但这些信息反映的主要是对象的形态特征和色彩特征，定量的描述则非常有限。
另外一种古老而有效并一直沿用至今的精确表达地表现象的方式是地图。
地图对人类社会发展的作用如同语言和文字对社会发展的作用一样，具有不言而喻的重要性。
地图是记录和传达关于自然世界、社会和人文的位置与空间特性信息最卓越的工具。
早期地图用半符号、半写景的方法来表示地形，实现了在各种二维介质平面上对实际的三维地形表面的表示和描述。
现代地图按照一定的数学法则，运用符号系统概括地将地面上各种自然和社会现象表示在平面上。
地图具有三个基本的特性：数学法则性、制图综合性和内容符号性。
现代地图的最大优点在于具有可量测性。
在各种地图中，用来准确描述地貌形态的是等高线地图。
用等高线来表达地形表面起伏可追溯到18世纪，它的方便性和直观性使得人们认为在制图学的历史上等高线是一项最重要的发明。
数字化地图测绘技术综述前言：我国长期以来对工程测量技术的要求不断提升，无论是建筑、交通、水电水利等均建立在大量勘测工作的基础上。
凭借网路技术与计算机技术的成熟，工程测量逐渐实现自动化与实时化，并加速了数字化地图测绘技术的应用，促进其在其他行业的发展。
1、数字化地图测绘技术特点分析数字化地图测绘技术从根本来讲指的是借助机助成图的方式完成工作目标，具备一定的高科技水平，而且发展前景依然相当广阔。
数字化地图测绘技术不仅可以在外业测量过程中实现较高的测量精度，而且使测量结果更加方便地通过先进的测量设备实现地形图与高精度仪器的组合。
数字化地图测绘技术不仅是工程测量发展的必然产物，也是时代进步的重要标志，并体现出精准度高、自动化水平高、信息丰富、信息来源广与图形绘制简单等突出特点。
1.1、高精准度相比传统测绘技术而言，数字化地图测绘技术在测量准确性与精确度方面有明显改善，当图形距离小于300时，误差可以严格控制在3毫米以内。
而且误差控制在整个图形形成过程中实现，可以有效避免以往工程测量中常出现的视距误差、展点误差等，由于有效控制各类精度损失，使误差在可接受范围内，数字化地图测绘技术的精准度优势明显。
1.2、高自动化水平随着计算机理论与控制工程的发展，工程测量对“电”的依赖越来越强烈，数字化地图绘制技术的发展可以节省大量人力物力，借助计算机强大的计算能力与数据处理能力，可以实现全自动的信号识别过程，不仅使地图的精确度大大提升，而且更好地与外形规范相符合。
更重要的是，数字化地图测绘技术可以避免人为因素对工程测量准确性的影响。
1.3、测绘信息内容丰富由于数字化地图测绘技术可以大大提升地理位置等信息的精确度，因此可以更好地保留完整的信息数据，例如可以将大量建筑物细节特征记录下来，完成编码与成图操作，而这庞大的信息只需要通过计算机定义的测图符号存储起来，调用与检索十分方便。
尤其在进行三维空间测绘的过程中，运用数字化测绘技术可以从海量信息中选取相关的连接信息或者定位信息，更完整地展现出地理特征。
项目一思考与练习一、名词解释1.数字测图：利用计算机软件通过人机交互或自动处理（自动计算，自动识别，自动连接，自动调用模式等）自动绘出地形图。
2.数字地图：用数字形式存储全部地形信息的地图。
3.扫面矢量化：二、填空题1.数字测图系统是以计算机为核心，在硬件和软件的支持下，对空间数据进行数据（数据采集）、（数据输入）、（数据处理）、（数据存储）、（数据管理）、（数据计算）、（数据输出）的测绘系统；它包括（硬）件和（软）件两个部分。
2.数字测图的基本思想是将地面上的（地形和地理要素）要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的（数字地图）。
3.计算机地图制图过程中，制图的数据类型有三种：（野外地面数据）、（航空数据）和（原图数据）。
4.数字测图的基本过程包括：（数据采集）、（数据处理）、图形输出。
5.（测量任务书或测量合同）是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
6.常说的4D产品主要指（正射影像图）、（数字地面模型）、（数字线划图）、（数字栅格图）。
7.（测定点位）是测量的基本工作，（数据处理）是数字测图的关键阶段。
三、选择题1. 数字测图是一种（B）测图技术。
A.图解法B.全解析法C.半解析法2.大比例尺地面数字测图是20世纪（B）年代电子速测仪问世后发展起来的。
A.60B.70C.903.数字测图是以（B）的形式表达地形特征点的集合形态，数字测图实质是一种全解析、机助测图的方法。
A.文字B.数字C.图像4.数字测图系统是以（C）为核心，结合硬件、软件于一体的综合系统。
A.专业软件B. 绘图仪C.计算机四、判断题1.数字测图可以实现作业自动化，信息数字化，采集、绘图、用图一体化。
（√）2.野外数字测图比白纸测图精度高。
（√）3.使用普通经纬仪也可以进行数字测图。
（√）4.数字地图可以作为GIS的数据源。
（√）五、简答题1.与白纸测图相比，数字测图有哪些特点？答：可以非常方便地对其内容进行任意形式的要素组合、拼接，形成新的地图；可以以任意比例尺、任意范围绘图输出，且易于修改，可极大的缩短成图时间；可以很方便地与卫星影像、航空照片等其他信息源结合，生成新的图种；可以利用数字地图记录的信息，派生新的数据。
数字测图原理与⽅法知识点第⼀章数字测图概述1、什么是模拟测图、数字测图？模拟测图：是野外采集数据（⾓度、距离、⾼程等），室内或现场计算处理绘制地形图。
数字测图：以计算机为核⼼在外连输⼊输出设备硬、软件的⽀持下，对地形空间数据进⾏采集、输⼊、成图、绘图、输出、管理。
2、数字测图有哪些优点：a、使⼤⽐例尺测图⾛向⾃动化b、数字测图使得⼤⽐例尺测图⾛向数字化c、提⾼了测图精度d、数字测图促进了⼤⽐例尺的发展、更新3、简述数字测图的基本成图过程：采集地形数据、处理、编辑、成图、显⽰、⽣成符合国际的地形图、并控制数据绘图仪出图。
4、数字测图需解决那些问题？⾸要任务：⾃动绘制地图图形1.使采集的图形信息和属性信息为计算机识别。
2.由计算机按照⼀定的要求对这些信息进⾏⼀系列的处理。
3.将经过处理的数据和⽂字信息转换成图形，由屏幕输出或绘图仪输出各种所需的图形。
4.按照⼀定的要求⾃动实现图形数据的应⽤问题。
尤其是满⾜GIS的需要。
最终⽬的：实现测图与设计管理的⼀体化、⾃动化。
5、⽬前我国数据采集⽅法主要有哪些？野外数据采集、原图数据采集6、数字测图和地理信息系统的关系？7、何谓第⼀⼿数据、第⼆⼿数据？第⼀⼿数据：主要利⽤测量仪器进⾏野外数据采集第⼆⼿数据：利⽤现有的数据或者图纸、航⽚等。
8、阐述数字化测图未来的发展a、成图⼿段多样化b、全站仪⾃动跟踪测量模式c、GPS测量模式d、3s集成模式9、数字化测图的作业模式：1、数字测记法2、电⼦平板法3、业内数字化第2章数字测图系统软硬件1、简述数字测图系统的组成采集、输⼊、存储、管理、计算、输出2、全站仪主要由哪⼏部分组成及全站仪的分类？由两⼤部分组成：采集数据设备、过程控制设备。
分类：积⽊式、整体式3、在全站仪技术指标中3+2ppm*d，各个参数的意义？3代表仪器的固定误差，ppm是百万分之(⼏)的意思,D是全站仪或者测距仪实际测量的距离值,单位是公⾥4、简述红外线测距仪原理不利⽤时间，利⽤红外线载波相位的相位差来计算距离。
