简述数字化测图

第一章习题与思考题1.什么是数字测图？2.简述数字测图的基本成图过程。

3.什么是矢量图形？什么是栅格图形？一般情况下，同一幅地形图是矢量数据量大还是栅格数据量大？4.数据采集的绘图信息有哪些？5.数字测图系统可分哪几种？简述其基本测图思想。

6.数字测图的硬件设备有哪些？各自的作用是什么？7.数字测图有哪些优点？参考答案：1.答：人们将从野外数据采集到内业成图全过程数字化和自动化的测量制图方式称为野外数字测图或地面数字测图（简称数字测图）。

广义地讲，制作以数字形式表示的地图的方法和过程就是数字测图，主要包括：地面数字测图、地图数字化成图、数字摄影测量与遥感数字测图等。

狭义的数字测图指地面数字测图。

2.答：地面数字测图的基本过程是：首先采集有关的绘图信息并及时记录在相应存储器中（或直接传输给便携机），然后在室内通过数据接口将采集的数据传输给计算机并由计算机对数据进行处理，再经过人机交互屏幕编辑，最后形成数字图形文件。

3.答：矢量数据是图形的离散点坐标（X，Y）的有序集合；栅格数据是图形像元值按矩阵形式的集合。

一幅地图图形的栅格数据量一般情况下比矢量数据量大得多。

4.答：数字测图时必须采集绘图信息，它包括点的定位信息、连接信息和属性信息。

定位信息亦称点位信息，是用仪器在外业测量中测得的，是最终以X，Y，Z（H）表示的三维坐标。

点号也属于定位信息。

连接信息是指测点之间的连接关系，它包括连接点号和连接线型。

属性信息又称为非几何信息，是用来描述地形点的特征和地物属性的信息。

5.答：根据数据采集方法的不同，数字测图系统主要区分为三种：基于现有地形图的数字成图系统、基于影像的数字测图系统、地面数字测图系统。

数字测图是通过数字测图系统来实现的。

数字测图系统是以计算机为核心，在外连输入、输出的硬件和软件设备的支持下，对地形空间数据进行采集、输入、处理、绘图、存贮、输出和管理的测绘系统。

6.答：数字测图系统需有一系列硬件组成。

新疆有色金属２０１２年浅析数字化测图郑建忠(新疆地矿测绘院乌鲁木齐830017)摘要本文首先简述数字化测图概念与数字化测图的特点，同时介绍了国内数字测图系统的工作流程。

关键词数字化测图特点流程1数字化测图概念数字化测图是以计算机为核心，在外连输入输出设备硬件、软件的条件下，通过计算机对地形空间数据进行处理得到数字地图的一种自动化作业过程。

数字化测图又称为计算机成图，主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。

在实际工作中，大比例尺数字化测图主要指野外实地测量即地面数字测图,也称野外数字化测图。

1.1数字化测图特点1.1.1与模拟成图对比具有的特点数字化测图的工作过程主要有:数据采集、数据处理、图形编辑和图形输出。

数字化测图不同于模拟法测图，数字化测图具有其自身的特点，下面从数字化测图的内业工作、测量成果及表现形式和质量评价方面进行详细分析。

数字化测图技术内业工作主要依靠计算机通过Virtuozo测图软件、JX4测图软件和CAD及其他编图软件完成数字化测图从测到成图过程，数字化测图工作与模拟法测图方法相比也具有其显著的特点。

⑴成图周期：数字化测图在工作中充分利用现代技术手段，利用测图软件对野外测量采集的数据与地形信息进行处理，提高了内业成图的速度。

模拟法测图的内业工作主要是利用三角尺、圆规等工具，手工对外业绘制的白纸图进行清绘、整饰、拼接，相对数字化测图，处理速度较慢，劳动强度高。

⑵成图规范：数字化测图使用测图软件，结合CAD等编图软件，能够使绘制的地形图的点、线、符号、文字注记等规范美观，符合国家地形图图式规范。

模拟法测图是通过手工绘制地形图的点、线、符号，文字注记，显然线条难以均匀，绘制的符号难以规范。

⑶成图精度：数字化测图是依据外业测量的点位信息和地形的属性信息进行图形的编辑，可以利用软件的功能对量取的几何图形进行精确的绘制，精度上无损失，成图的精度高。

模拟法测图的内业处理，不仅难以做到点、线、符号和文字注记等地形图图面信息的规范化，而且会造成点位精度的损失，降低地形图的质量。

一:大比例尺数字化测图比白纸测图的优越性何在？1, 劳动强度低、效率高；2、成果满足数字化、信息化要求；3、点位精度高，精度与比例尺无关；4、成果便于保存与更新；5、数据利用率高二：数字化测图实质上是一种什么方法？答：实质上是一种全解析计算机辅助测图的方法，它使得地形测量成果不再仅仅是绘制在纸上的地形图，而是以计算机存储为载体的，可供计算机传输，处理，多用户共享的数字地形信息。

三：数字化测图的基本原理是什么？答：基本原理是采集地面上的地形、地物要素的三维坐标以及描述其性质与相互关系的信息，然后录入计算机，借助于计算机绘图系统处理，显示、输出与传统地形图表现形式相同的地形图。

四：数字化测图的数据采集是指什么？答：将地形、地物要素转换为数字信息的过程。

五：具体而言，数据采集过程要采集哪些信息？答：1. 图形信息（几何信息），它包括：定位信息和连接信息2. 属性信息（非几何信息），它包括：定性信息和定量信息六：有哪两种数据结构可以表示数字化地形图？栅格结构的图要转换成矢量结构的过程叫什么？答：矢量数据和栅格数据。

叫矢量化。

七:名词解释：栅格数据结构、矢量数据结构栅格数据结构: 采用坐标（x，y）来描述点、线、面等三种基本类型图形元素，并结合属性信息实现地形元素的表述。

矢量数据结构: 将整个绘图区域划分成一系列大小一致的栅格，由单位栅格来划分像元，栅格代表位置，像元的灰度值（或编码）表示栅格属性，根据每一栅格像元的灰度值进行分类、提取或处理，可得到不同的地形信息。

八:白纸成图于数字成图的区别?1,储存介质不同2,表现地理属性特征方式不同3,数字图并没有比例尺的限制4,数字图使用必须辅助计算机及其配套的外部设施九:数字化测图系统是一种什么系统，它由那哪些部分组成？答:数字化测图系统是以计算机为核心，在输入、输出设备硬件和软件的支持下，对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。

简述数字化测图关键词：数字化测图、内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图。

摘要：采用内外业一体化数字测图、摄影侧量与遥感数字测图、原图数字化成图等测绘技术，获得供地理信息系统（GIS）使用的地形信息数据资源的“4D”产品。

数字化测图的实质是将图形模拟量（地面模型）转换为数字，将模拟量转换为数字的过程就是数据采集。

数据采集后由电子计算机对数据进行处理，得到内容丰富的地形图，并且能够由电子计算机的图形输出设备恢复地形图或各种专题图形。

数字化测图包括内外业一体化数字测图、摄影测量与遥感数字测图、原图数字化成图等。

数字化测图的成果以计算机文件的形式通过磁盘、光盘等存储，将地面信息通过数字信息储存形成数字地图。

数字地图包括数字高程模型（DEM）、数字正射影像(DOM)、数字线划图（DLG）和数字栅格图（DRG）。

一、数字化测图基本原理首先通过航片数据采集、原图数字化、野外地面数据采集生成定位信息和绘图信息(其中野外地面数据采集需要绘制草图)；把定位信息和绘图信息进行数据传输、数据处理生成地物模型和地貌模型；通过对地物模型和地貌模型（野外地面数据采集参照绘制的草图）进行屏幕编辑生成绘图文件，对绘图文件进行存盘或输出地形图。

二、数字化测图的方法（一）、摄影测量与遥感数字测图利用航天摇感技术缩短中小比例尺地形图数据的更新周期，如利用卫星正射影像图完成中小比例尺地形图的成图或更新；利用航空遥感技术进行大比例尺航测数字化成图，能大大缩短作业的时间，降低生产成本。

成图方法：采用先内业数字化采集后外业调绘，再由内业数据编辑成图的作业流程，高程注记点采用航内测图高程。

工程流程如下：航空摄影、像控点联测、电算加密、航内测图、外业调绘与补测、数字化建库、成果验收。

航空摄影：1、航摄依据：航摄仪、象幅、焦距、航摄比例尺，地形图范围、测区相对航高、太阳高度角、阴影、飞行方向等项要求。

2、飞行质量的要求：航向重叠、旁向重叠、象片倾斜角、旋偏角、同一航线上相邻象片的航高差,利用GPS定位导航。

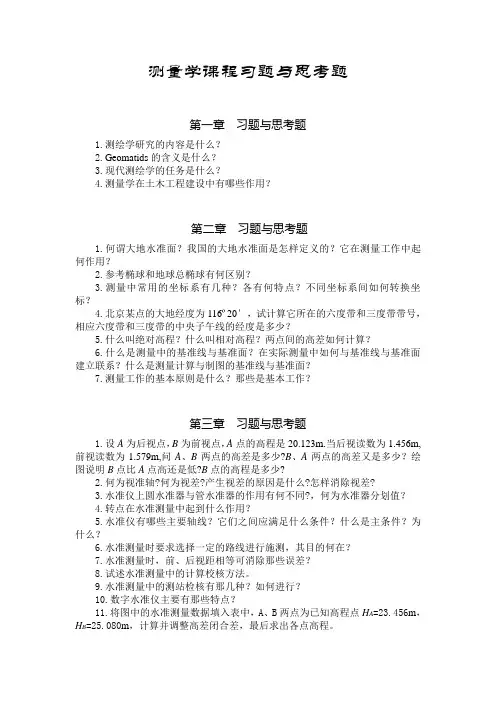

测量学课程习题与思考题第一章习题与思考题1.测绘学研究的内容是什么？2.Geomatids的含义是什么？3.现代测绘学的任务是什么？4.测量学在土木工程建设中有哪些作用？第二章习题与思考题1.何谓大地水准面？我国的大地水准面是怎样定义的？它在测量工作中起何作用？2.参考椭球和地球总椭球有何区别？3.测量中常用的坐标系有几种？各有何特点？不同坐标系间如何转换坐标？4.北京某点的大地经度为116º20′，试计算它所在的六度带和三度带带号，相应六度带和三度带的中央子午线的经度是多少？5.什么叫绝对高程？什么叫相对高程？两点间的高差如何计算？6.什么是测量中的基准线与基准面？在实际测量中如何与基准线与基准面建立联系？什么是测量计算与制图的基准线与基准面？7.测量工作的基本原则是什么？那些是基本工作？第三章习题与思考题1.设A为后视点，B为前视点，A点的高程是20.123m.当后视读数为1.456m,前视读数为1.579m,问A、B两点的高差是多少?B、A两点的高差又是多少？绘图说明B点比A点高还是低?B点的高程是多少?2.何为视准轴?何为视差?产生视差的原因是什么?怎样消除视差?3.水准仪上圆水准器与管水准器的作用有何不同?，何为水准器分划值？4.转点在水准测量中起到什么作用？5.水准仪有哪些主要轴线？它们之间应满足什么条件？什么是主条件？为什么？6.水准测量时要求选择一定的路线进行施测，其目的何在？7.水准测量时，前、后视距相等可消除那些误差？8.试述水准测量中的计算校核方法。

9.水准测量中的测站检核有那几种？如何进行？10.数字水准仪主要有那些特点？11.将图中的水准测量数据填入表中，A、B两点为已知高程点H A=23.456m，H B=25.080m，计算并调整高差闭合差，最后求出各点高程。

1 1.321m，B尺上的读数b1为1.117m,仪器搬到B点附近,又测得B尺上读数b2为1.466m,A尺读数为a2为1.695m。

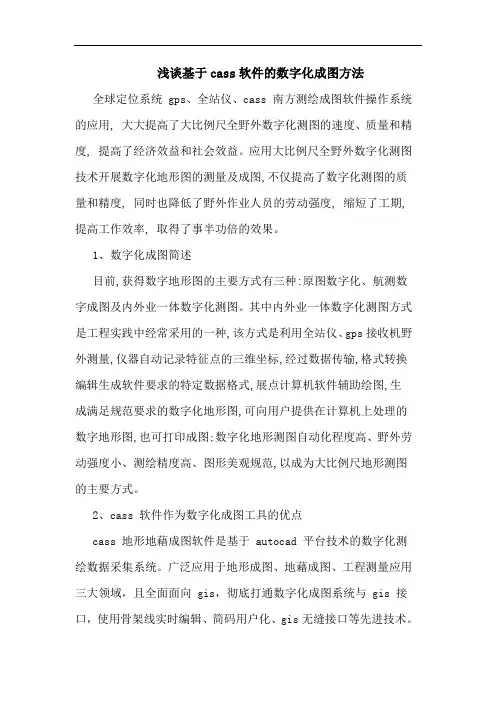

浅谈基于cass软件的数字化成图方法全球定位系统 gps、全站仪、cass 南方测绘成图软件操作系统的应用, 大大提高了大比例尺全野外数字化测图的速度、质量和精度, 提高了经济效益和社会效益。

应用大比例尺全野外数字化测图技术开展数字化地形图的测量及成图,不仅提高了数字化测图的质量和精度, 同时也降低了野外作业人员的劳动强度, 缩短了工期, 提高工作效率, 取得了事半功倍的效果。

1、数字化成图简述目前,获得数字地形图的主要方式有三种:原图数字化、航测数字成图及内外业一体数字化测图。

其中内外业一体数字化测图方式是工程实践中经常采用的一种,该方式是利用全站仪、gps接收机野外测量,仪器自动记录特征点的三维坐标,经过数据传输,格式转换编辑生成软件要求的特定数据格式,展点计算机软件辅助绘图,生成满足规范要求的数字化地形图,可向用户提供在计算机上处理的数字地形图,也可打印成图;数字化地形测图自动化程度高、野外劳动强度小、测绘精度高、图形美观规范,以成为大比例尺地形测图的主要方式。

2、cass 软件作为数字化成图工具的优点cass 地形地藉成图软件是基于 autocad 平台技术的数字化测绘数据采集系统。

广泛应用于地形成图、地藉成图、工程测量应用三大领域，且全面面向 gis，彻底打通数字化成图系统与 gis 接口，使用骨架线实时编辑、简码用户化、gis无缝接口等先进技术。

1）基于 autocad 平台。

cass 地形地籍成图软件是基于autocad 平台开发的数字化成图软件，它充分继承了 autocad强大方便的绘图编图打印等功能。

在普遍用 autocad 平台制图的测绘行业，cass 软件得以广泛接受和应用。

2）支持多种类型和型号的测绘仪器。

cass 软件具备国内外多种类型和型号测绘仪器的数据接口，可以将外业测量过程中保存的测绘数据导入到 cass 软件，并生成标准的坐标数据文件。

3）丰富的符号库。

cass 软件具有丰富的符号库，按实体类型分，有控制点、居民地、交通设施、管线设施、水系设施、植被绿化、境界线等；按拓扑分，有点符号、线符号、面符号。

《数字测图技术》综合测试试卷（A ）题号 一 二 三 总分得分一、名词解释（每题4分，共12分）得分1. 图解法测图2．数字地面模型3．波特率4．数字摄影测量5．数字测图系统6．矢量数据7．栅格数据结构8．数据编码9．投影误差10．一步测量法二、填空题（每空0.5分，共25分）1．在全站仪技术指标中3+3PPm×D，第一个3代表 ,第二个3代表 。

2．数字化测图的特点为： 、 、 、增加了地图的表现力、方便成果的深加工利用、 。

3．常用的查询方式包括： 、点查询、 、 、面积查询等内容。

4．常说的4D产品主要指 、 、 、 。

5．数字测图中描述地形点必须具备的三类信息为：点的三维坐标、 和 。

6．3S技术指 、 、 。

7．全站仪的分类按结构形式可分为： 以及 两种类型。

8．全站仪常用的 接口是RS-232C 标准接口。

通信参数包得分括 、 、校验位、 。

9．全站仪将与再配以电子记录装置，称为全站型电子速测仪（全站仪）。

10．同一坐标系中坐标变换方法有 、和 。

11．测量坐标系和屏幕坐标系的主要区别是： 、、 、 。

12．广义的数字化测图又称为计算机成图主要包括：地图数字化成图、 和 。

13．数字测图系统主要由 、 和数据输出数据源及图形输出的目的有关。

三部分组成，其作业过程与使用的设备和软件、14．根据所采用的观测值可分为 和 ，根据定位的模式可分为 、 及差分定位，根据获取定位结果的时间可分为和，根据接收机的运动状态可分为 和 。

符号库的设计按生成15．对于现行相对独立的图形系统的数字测图软件，一类是；另一类是。

符号数据的方法可分成两类：16．数字测图时，测站点的点位精度，相对于附近图根点的中误差不应大。

于图上 ，高程中误差不应大于测图基本等高距的17．从20世纪80年代，摄影测量经历了 、解析法发展为 。

、制图综合性和 。

18、地图具有三个基本的特性：现代地图的最大优点在于具有 。

2. 数字测图以计算机为核心在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理。

3．矢量数据图形的离散点坐标(x，y)的有序集合，用来描述地图实体的一种数据。

4．栅格数据结构栅格数据结构是将整个制图区域划分成一系列大小一致的栅格(每个格也称像元或像素)，形成栅格据矩阵，用以描述整个制图区域。

5．数字地图数字地形图是用数字形式存储全部地图信息的地图，是用数字形式描述地形图要素的属性、定位和关系信息的数据集合，是存储在具有直接存取性能的介质上的关联数据文件。

（数字地形图是电子地图的基础）6．数字测图系统以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、数据处理及数据输出、管理的测绘系统，它包括硬件和软件两个部分。

13. 波特率表示数据传输速度的快慢，用位／秒（b／s）表示，即每秒钟传输数据的位数（bit）18.数字地面模型（DTM）把地形图中的地物地貌通过存储在磁介质中的大量密集的地面点的空间坐标和地形属性编码，以数字的形式来描述的事物本体。

一般包括地貌信息、基本地物信息、主要自然资源和环境信息以及主要社会经济信息。

类型：规则格网DTM，不规则格网DTM，等值线 DTM和曲面DTM19. 数字高程模型通过有限的地形高程数据实现对地形曲面的数字化模拟，或者说，地形表面的数字化表示。

Digital Elevation Model，缩写DEM.20．数据编码在数字化测图中一般用按一定规则构成的符号串来表示地物属性和连接关系等信息。

这种有—定规则的符号串称为数据编码。

数据编码的基本内容包括：地物要素编码(或称地物特征码、地物属性码、地物代码)、连接关系码(或连接点号、连接序号、连接线型)、面状地物填充码等。

类型：三位数编码、四位整数编码、其他编码、无记忆编码、简编码1、简述数字测图的基本思想。

数字测图的基本思想是将地面上的地形和地理要素（或称模拟量）转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备（如显示器、绘图仪）输出地形图或各种专题图图形。

数字测图技术总结碎部测量1.什么是地面数字测图？地面数字测图与常规测图相比具有哪些特点？何谓"一步测图法"地面数字测图是指对利用全站仪，GPS接收机等仪器采集的数据及其编码，通过计算机图形处理而自动绘制地形图的方法。

与常规测图相比，地面数字测图有以下特点：1. 大比例尺测图自动化：野外测量自动记录、自动结算处理，自动成图、绘图，并提供可供处理的数字地图。

效率高、劳动强度小。

2. 大比例尺测图的数字化：数字地形信息可以传输、处理和多用户共享；可自动提取点位坐标、距离、方位、面积等；可供工程CAD（计算机辅助设计）使用；可供GIS 建库使用，可绘制各类专题地图；可进行局部更新，保持地图的现势性。

3.模拟测方法的比例尺精度决定了图的最高精度。

数字地形图无损地体现了外业测量的精度：数字测图的测量数据作为电子信息，可自动传输、记录、存储、处理、成图、绘图，在这全过程中，原始测量数据的精度毫无损失，从而获得与仪器测量同精度的测量成果。

4. 地面数字测图的图根控制测量与碎部测量可同时进行，即在进行图根控制测量的同时，可在图根控制点上同步测量本站的碎部点，再根据图根控制点的平差后坐标，对碎部点坐标重新计算，以提高碎部点坐标的精度，而后进行计算机处理并自动生成图形（这种方法被称为"一步测图法"）。

5. 地面数字测图在测区内可不受图幅的限制，作业小组的任务可按河流、道路等自然分界线划分，以便于碎部测图，也减少了图幅接边问题。

6. 地面数字测图必须有足够的特征点坐标才能绘制地物符号；足够而又分布合理的地形特征点才能绘制等高线，因此，地面数字测图中直接测量碎部点的数目比传统测图有所增加，且碎部点（尤其是地形特征点）的位置选择尤为重要。

传统的测图作业步骤是先控制后碎部测量、先整体后局部。

数字测图可以采用同样的作业步骤，但依据数字测图的特点，图根控制测量与碎部测量可同步进行，称为"一步测量法"。
