第8章 设备施工图建筑设备作为房屋的重要组成部分，是一幢房屋能够正常使用的必备条件。
设备施工图主要表达给水、排水、采暖、通风、电气等设备的布置、构造、安装要求等，包括给水排水、采暖通风、电气照明等设备的平面布置图、系统图和详图，以及表示上、下水及暖气管道管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。
本章的主要内容是介绍室内给排水施工图、采暖通风施工图、建筑电气施工图等。
本章的主要目的是使读者在把握建筑施工图和结构施工图的基础上能正确识读设备施工图。
8.1 室内给水排水施工图给排水工程包括给水、排水两个方面。
给水工程是指水源取水、水质净化、净水输送、配水使用等工程。
排水工程是指污水（生产、生活等污水）排除、污水处理、处理后的污水排入江河等工程。
给排水施工图均分为室内、室外两部分，本书仅对室内给排水施工图的识读进行介绍。
给排水施工图的主要内容包括：给排水平面图、给排水管道系统图、管道配件及安装详图、施工说明。
阅读给水排水施工图，首先要了解各种图例及其所表示的实物，这些图例一般不反映实物的原形。
例1 给水排水图例的识读图8-1所示的是管道图例，图例中的字母表示该种管道的类别，用汉语拼音字母表示。
图8-1 管道类别图例除了图中雨水管和生活给水管以外，其它类型的管道汉语拼音注写如下：热水回水管—RH ；热水给水管—RJ ；中水给水管—ZJ ；循环给水管—XJ ；循环回水管—Xh ；热媒给水管—RM ；热媒回水管—RMH ；蒸汽管—Z ；凝结水管—N ；废水管—F ；压力废水管—YF ；通气管—T ；污水管—W ；压力污水管—YW ；压力雨水管—YY ；膨胀管—PZ ；空调凝结水管—KN 。
图8-2 管道图例雨水管生活给水管消防设施管道类别有：消火栓给水管—XH；自动喷水灭火给水管—ZP；雨淋灭火给水管—YL；水幕灭火给水管—SM；水炮灭火给水管—SP。
还有另外一些管道，并不是采用上图的方法表示，这些管道的名称及其图例画法如图8-2所示。
设备施工图设计深度要求（示范本）目录一. 图纸的完整性 (3)二. 图纸目录 (3)三. 设计总说明 (3)四. 施工图纸 (6)设备（给排水、暖通、燃气）施工图设计深度要求一．图纸的完整性1.图纸至少应有设计、校对、审核或审定三人以上签名，各专业会签完整，图纸签章齐全（至少包括设计出图章、防火自审章，必要时增加人防自审章，并加盖注册结构师、注册建筑师图章）。
2.整套施工图应包括图纸目录、设计总说明、室外总平面图及管道纵断面图、室内平面图（含底层、标准层、顶层）、系统图、大样图、剖面图，以及可能有的局部设施图、详图。
3.高层住宅还应增加地下室平面图、结构转换层平面图，以及水池、水箱间、水泵房、风机房、热交换间等大样图。
4.如有泳池、水景、喷泉、换热站、调压站、污水处理站等设施，还需增加相应平、剖面图及大样图，并绘制系统图、原理图。
5.设有人防地下室的住宅，应编制人防设备专项设计文件，包括人防设备平面图、系统图以及设备详图。
二．图纸目录1.图纸目录应列明图号、图纸名称和图幅，先列新绘制图纸，后列所选用的标准图集的编号、名称和页次，图纸以1#图为主要出图图幅。
三．设计总说明1.图例1）图中出现的所有符号均应在图例中表示清楚。
2.设计依据1）应列出所有涉及本工程设计依据性文件名称及编号，包括上级部门批文，国家和地方规范、规定，甲方提供的有关资料。
3.设计概况1）说明本工程的建筑性质、建筑面积、层数、高度及本专业的设计内容和范围。
2）对需要其他单位配合设计的内容（如气体消防）应特别说明。

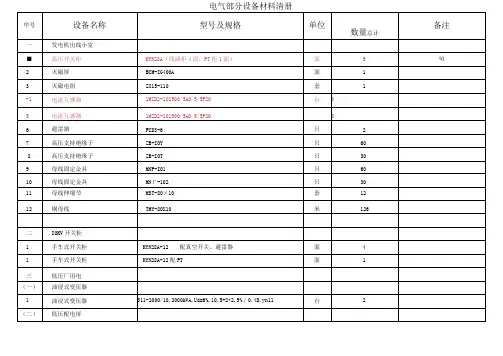

4.主要设备材料表1）应列出主要设备的规格、型号及数量。
2）统计DN50以上给水管材的数量，DN75以上排水管材的数量；统计采暖立管及水平干管的数量；统计大边长500以上通风管道的数量；统计燃气立管及水平干管的数量。
3）不得指定厂家及品牌，对甲方指定的设备仅注明参考即可。
5.生活给水系统1）用水量：应列出本工程的最高日用水量、最大小时用水量。
建筑设备施工图主讲人：谢平目的和要求1、了解水、暖、电施工图的基本知识；2、了解水、暖、电施工图中常用的图例与符号；3、了解水、暖、电施工图的图示内容；4、能阅读简单的设备施工图建筑设备施工图一、建筑给水排水施工图二、建筑采暖通风施工图三、建筑电气照明施工图一、建筑给排水施工图㈠建筑给排水施工图概述㈡建筑给排水施工图一般规定㈢建筑给排水施工图图示方法㈣建筑给排水施工图图示内容㈤建筑给排水施工图阅读方法㈠建筑给水排水施工图概述给水排水工程是指给水工程和排水工程两个方面。
给水工程包括：水源取水、水质净化处理、净水的管网输送和建筑给水工程；排水工程包括：建筑排水、室外排水管网、污水处理及排放工程。
给水排水工程与房屋建筑、水力机械、水工结构等工程有着密切的联系。
室内给排水系统的组成屋顶水箱水龙头立管水平干管下行上给式给水系统上行下给式给水系统室内给水排水施工图的组成：管道平面图、1、给排水管道不论管径大小，采用单根粗线条表示；通常用粗实线表示给水管道，粗虚线表示排水管道。
2、绘图比例通常与建筑平面图的绘图比例相同，即1：50、1：100和1：200。
3、标高管道标高为相对标高，以米为单位，通常标注在起迄点、转角点、连接点、变坡点处，给水管道宜标注管中心标高，排水管道标注管内底标高。
4、管径管径以毫米为单位，应标注管道的公称直径。
给水管用DN表示，如DN15、DN25等；排水管用φ表示，如φ100、φ200等。
5、立管和管道系统的编号建筑物内穿过一层或多层的立管，其数量多于一根以上时，宜用数字编号；当建筑物内给水、排水进、出口数量多于一个时，应用数字对管道系统进行编号。
JL－１ＰL－１ＪＬ－１Ｊ１Ｐ１Φ10管道类别代号管道系统编号㈡建筑给水排水施工图一般规定5、图例在给排水施工图中，管道上的各种构配件，如：水龙头、截止阀、地漏等，各种卫生器具，如：洗脸盆、浴盆等；各种给水、排水设备，如：水表井、检查井、化粪池等均采用国家标准中制定的图例来表示。
