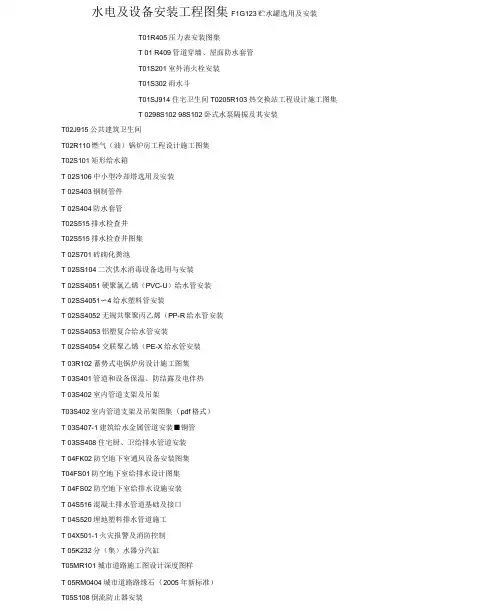

水电及设备安装工程图集F1G123贮水罐选用及安装T01R405压力表安装图集T 01 R409管道穿墙、屋面防水套管T01S201室外消火栓安装T01S302雨水斗T01SJ914住宅卫生间T0205R103热交换站工程设计施工图集T 0298S102 98S102卧式水泵隔振及其安装T02J915公共建筑卫生间T02R110燃气（油）锅炉房工程设计施工图集T02S101矩形给水箱T 02S106中小型冷却塔选用及安装T 02S403钢制管件T 02S404防水套管T02S515排水检查井T02S515排水检查井图集T 02S701砖砌化粪池T 02SS104二次供水消毒设备选用与安装T 02SS4051硬聚氯乙烯（PVC-U）给水管安装T 02SS4051〜4给水塑料管安装T 02SS4052无规共聚聚丙乙烯（PP-R给水管安装T 02SS4053铝塑复合给水管安装T 02SS4054交联聚乙烯（PE-X给水管安装T 03R102蓄势式电锅炉房设计施工图集T 03S401管道和设备保温、防结露及电伴热T 03S402室内管道支架及吊架T03S402室内管道支架及吊架图集（pdf格式）T 03S407-1建筑给水金属管道安装■铜管T 03SS408住宅厨、卫给排水管道安装T 04FK02防空地下室通风设备安装图集T04FS01防空地下室给排水设计图集T 04FS02防空地下室给排水设施安装T 04S516混凝土排水管道基础及接口T 04S520埋地塑料排水管道施工T 04X501-1火灾报警及消防控制T 05K232分（集）水器分汽缸T05MR101城市道路施工图设计深度图样T 05RM0404城市道路路缘石（2005年新标准）T05S108倒流防止器安装T87SR4161室外热力管道安装■地沟敷设T 87SR4162室外热力管道地沟T 90D763水箱及水池水位自动控制安装T90S319水池附件T90S319水池附件T 90S346冷却塔T90T911 （二）R型离心热水泵基础及安装T90T911 （一）IS型离心水泵基础及安装T 92S220排水设备附件T 92S220排水设备附件构造及安装T 92S220排水设备附件T 92S303医院卫生设备安装T93T921-1汽•水换热器T 94K101 -1轴流式通风机安装图T 94K101 -2玻璃钢屋顶风机基础及安装T 94K302卫生间通风器安装图集T 94R404动力管道焊制管件设计选用图T 95R402室内热力管道支吊架T 95R418热力设备及管道保温（憎水膨胀珍珠岩制品）T 95R419低温设备及管道保冷（憎水膨胀珍珠岩制品）T 95S223 排出口T 95S235 雨水口T95S517排水管道出水口T95S518-1雨水口（一）铸铁井圈T95S518-2雨水口（二）混凝土井圈T 95SS103立式水泵隔振及其安装T96K150-1筒形风帽及附件T96K150-2圆伞形风帽T96K150-3圆锥形风帽T96R311燃油拱顶储罐选用图T 96S341建筑排水用PVC管安装T 96S341建筑排水用硬聚氯乙烯（PVC-U管道安装T 96SX501火灾报警及消防控制T 97R407热力设备与管道疏水装置T98K101-3离心通风机安装图（A式在钢支架上安装）T98R109常压密闭水箱T 98S176增压稳压设备国标图集T98S205消防增压稳压设备选用及安装（隔膜式气压罐）T 98T901管道及设备保温T98系列建筑标准设计图集…燃气工程T 99K103防排烟设备安装图集T 99S202室内消火栓安装T 99S203消防水泵接合器安装T 99S304给排水卫生设备安装图集T 99SD767液位测量装置安装T DQ1金属管敷设T FK0102防空地下室通风设计2004年合订本TJS11给水工程标准图集TK1101〜3通风机附件安装200年合订本TK1201〜2 （2002合订本）风管蝶阀TN105水泵进出口软性接头TPS11排水工程标准图集TR108二）圆形开式水箱TR108-*）方形开式水箱T R901弹簧压力表安装图T R902工业用玻璃水银温度计安装图T S01给水图集T S1给排水标准图集合订本（下）TS143套筒阀门井T S143元形立式阀门进及阀门套筒T S143元形立式阀门井及阀门套筒TS144阀门井TS144矩形卧式阀门井TS145水表井T S147井盖铁爬梯及阀门开尖把TS151 一）水箱TS160栓室水栓T S2给排水标准图集合订本（上）T S2给排水标准图集合订本（下）T S203消防水泵接合器安装2003年局部修改版T S231圆形雨水井T S3给排水标准图集合订本（上）T S305小型潜水排污泵选用与安装TS312防水套管T S515排水检查井2003年局部修改版TS517排水管道出水口2003年局部修改版TS775—）40吨无阀滤池T S775_1_4 0吨无阀滤池TT905 （二）圆形膨胀水箱T T905 （一）方形膨胀水箱TT906 （二）圆形凝结水箱TT906 （一）方形凝结水箱TTJ16单轨吊车梁通用图集T常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集T城市居住区建筑电话通信设计安装图集T工艺管道安装设计施工图册（第三分册管道支吊架）T矢于给排水国家标准设计图集号调整的情况T管架标准图T化工设备图册贮罐、计量罐T计算机防雷图集T 建筑电气设计图集T 建筑工程各类水泵电气控制图集T 建筑工程设计施工安装图解全集■凯泉水泵系列安装图大样（16个）T 冷却塔的组成和分类T 辽SJ802-2 2002厨房卫生间垂直排烟系统T 林德标准的管道支吊架图集T 排水工程标准图集T 排水工程标准图集S1 （±）T 配电线路典型装置图集 宀实用电气控制线路图册T 室内消火栓安装修编简介T 通信管道人孔和管块组群图集T 卫生工程标准图集-增强聚丙烯（FRPP 管室外排水管道设计通用图-智能建筑设计与施工系列图集2消防系统 -智能建筑设计与施工系列图集3通信网络系统 -住宅电气安装图集全套「微机开矢电源显示器电路图集（二）- -《防雷与接地装置》92DQ13图集—《强制性条文应用示例》一电气专业一-01D203-2 6~10kV 配电所二次接线（直流操作部分） -01D303-3常用水泵控制电路图-01 R405压力表安装图集-01S201室外消火栓 -01S302雨水斗-01SS105常用小型仪表及特种阀门选用安装 -0205R103热交换站工程设计施工图集-02R110燃气（油）锅炉房工程设计施工图集 —02S515排水检查井-03D501-3利用建筑物金属体做防雷接地装置-03D501-4接地装置安装 -03K404低温热水地板辐射供暖系统施工安装-03S402室内管道支架及吊架-04D701-1电气竖井设备安装 -04D701-3电缆桥架安装一04DX10S1 T04FD01防空地下室电气设计示例T 04FD02防空地下室电气设备安装T 05d702-4用户终端箱T 05K232分（集）水器分汽缸T 05SDX006 （小）T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版）T 建筑安装工程施工图集（第二版） T 建筑电气安装工程图集T 建筑安装工程施工图集（第一版） 01消防、电梯、保温、水泵、风机工程 03电气工程 T 建筑电气设计实例图册（1 ）04给水排水卫生煤气工程06弱电工程03电气工程-设计施工材料第一集 （第二 版）T 10kV及以下变配电工程通用图集T 10kV及以下供配电设计与安装图集（上、中、下册）TlOkV及以下供配电设计与安装图集（上册）TlOkV及以下供配电设计与安装图集（下册）TlOkV及以下供配电设计与安装图集（中册）T 10KV及以下配电线路工程图集：设计加工安装第二版T 10KV及以下配电装置工程图集：设计加工安装TlOkV开闭所配电站箱式变电站电缆分接箱典型方案图集T 12层住宅楼电气T消防增压稳压设备选用及安装（隔膜式气压罐）T35〜门OkV变电工程通用图集：设计加工安装设备材料T35〜110KV送电线路工程图集：设计加工安装（上、下册）T 35〜110KV小型化无人值班变电站标准工程图集：设计、加工安装、设备材料、概算T 35KV 线路部件加工图T90S319水池附件T 90S346 （1 ）冷却塔T90T911 （二）R型离心热水泵基础及安装T90T911 （一）IS型离心水泵基础及安装T91D701-2封闭式母线安装T92S213 （1 ）化粪池 1T 92S220排水设备附件T 92S340 或92S303T93T921-1汽■水换热器T 94T903集气罐制作及安装T 95S223 排出口T 95S235 雨水口T96D301-1线槽配线安装T 96SX501火灾报警及消防控制T 98T901管道及设备保温T 98T902管道及设备保冷T98系列建筑标准设计图集燃气工程T99 （03） S203水泵结合器T 99D303-2常用风机控制电路图T99D501-1建筑物防雷设施安装T 99J2011平屋面建筑构造T 99S304卫生设备安装T J9252001压形钢板、夹芯板屋面及墙体建筑构造（ 1 ）TT905 （二）圆形膨胀水箱TT905 （一）方形膨胀水箱TT906 （二）圆形凝结水箱T T906 （一）方形凝结水箱T安全设施标志标识标准化图册T玻璃钢屋顶风机基础及安装94K101-2T常用低压电器设备与成套装置外形安装尺寸及接线方案标准工程图集T初步设计深度图样05K602T 挡土墙04J008T等电位联结安装（02D501-2）T低温热水地板辐射供暖系统安装T地暖图集T地下人防通风设备安装图集FK02T电气设计禁忌500例T电气设计禁忌手册T电气图T防排烟设备安装图99K103T风管蝶阀K120-1〜2（2002合订本）T风管支吊架图集T钢筋混凝土梁图集T钢制管件02S403T高层钢结构建筑设计资料集T给水工程标准图集T管道工程施工及验收标准规范实务全书T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》_高程表T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》原理图T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》设备和主要材料表T国标图集04S901《民用建筑工程给水排水施工图设计深度图样》图纸目录、说明及图例T华北地区98J1 •工程做法T化粪池大样T家庭常用电子电器产品电路图集1T建筑安装工程施工图集（4）给水工程T建筑安装工程施工图集（电气工程）T建筑电气安装工程图集一一设计施工材料第一集（第二版）T建筑电气工程设计常用图形和文字符号00DX001T建筑电气设计实例图册T建筑工程各类水泵电器控制图集T建筑工程设计施工安装图解全集T建筑工程设计施工系列图集工业管道工程（上、下册）T建筑设计施工安装图集全解T建筑围墙图集T建筑与装饰设计灯具图集T矩形钢筋混凝土清水池国标图集T矩形水箱图0102S101T空调机维修实用图集大全T矿物绝缘电缆敷设・99d 163T离心通风机安装图（A式在钢支架上安装）98K101-3 T牛脚T暖通空调常用标准图集T暖通空调常用图集» CLasslO （无尘台设计图» ROOFTOPS冷机组大样»厂房地板辐射采暖图＞＞除尘器标准大样图»阀门图块＞＞风机房平面布置大样图＞＞风机盘管、风口选用图＞〉风机盘管安装详图＞〉风口保温安装大样图纸＞＞高压蒸汽管道接点详图»管道常用管件大样图＞〉管道管件图块＞〉管道横断面及支墩详图»柜式空调机组配管图＞＞锅炉地基及辅机布置图»过滤器风口安装祥图＞〉换热器总安装示意图＞〉空调机组各功能段样图»空调设备侧视图大全»＞泵■联轴式»〉泵■同轴式»〉风车■离心式吊挂〉》风车■离心式落地»＞风车■箱型吊挂＞〉〉风车■箱型落地＞＞〉风车■轴流吊挂»＞空调箱■吊挂式1»＞空调箱■吊挂式2»＞空调箱■立式1»＞空调箱■立式2»＞空调箱■卧式1»＞空调箱■卧式2»〉冷却水塔-200-1K RT»〉冷却水塔-3—605RT»〉冷却水塔・70〜175RT＞＞〉冷却水塔■低噪音方型»〉冷却水塔■方型»〉主机-离心式＞»主机■螺旋式»＞主机■往复式TT空调箱标准大样图—冷气机安装大样图＞〉暖通空调控制大样图二TT暖通空调控制大样图一一〉〉皮带机标准大样图»普通闸阀标准大样图〉＞室外空冷机组配管图〉〉水泵安装标准大样图〉〉水泵接管及浮动基础图»水泵配管标准图〉＞水泵图块〉〉水泵轴测标准大样图〉＞水泥窑余热锅炉图»酸雾净化塔局部大样图〉＞通风机标准大样图＞＞卫生洁具图块＞＞小天鹅中央空调产品库〉＞新风机组控制大样图〉〉仪器仪表图块〉＞制冷设计常用图例〉＞〉常用制冷阀件图块〉＞〉制冷设计常用图例＞〉综合楼空调施工图対电水工程标准图集埔电水工程标准图集S1 （±）対卡水检查井图集02S515〉青岛现场安全文明施工标准图籍» 01木工棚、钢筋棚做法示意图» 02和灰机、搅拌机防护棚示意图» 03安全通道示意图（多层）» 04安全通道示意图（高层）» 05总、分配电箱防雨棚做法示意图I » 06总、分配电箱防雨棚做法示意图n » 07总分箱护栏及地面硬化图» 08总分箱护栏及硬化地面尺寸图» 09楼梯楼层阳台临边防护示意图＞＞10屋面和楼层临边防护图» 11基坑周边防护栏示意图» 12洞口防护图» 13电梯井口、内防护图» 14脚手架搭设安全色踢脚板图» 15脚手架内平网设置图» 16脚手架外排阳角处做法示意图» 17型钢悬挑处双斜支撑系统示意图一18落地式钢管接料平台n 19悬挑式钢接料平台n 20接料平台门正立面图—21接料平台门侧立面图n 22接料平台门俯视图—23限重牌TT 24轮子锯钢丝网防护扌当板图T人防通风FK01-弱电产品标准图集TT 1封面—10多层住宅访客对讲一层平面图-11多层住宅访客对讲标准层平面图-12高层大厦型访客对讲一层平面图-13高层大厦型访客对讲标准层平面图一14小区别墅报警及访客系统图-15小区别墅抄表及访客系统图一16小区别墅抄表、报警及访客系统图—2目录—3前言-4对讲图集一5.带感应卡访客对讲系统图-6带感应卡可视访客对讲系统图—7别墅访客对讲一层平面图—8别墅访客对讲二层平面图—9别墅访客对讲三层平面图一别墅访客对讲二层平面图一别墅访客对讲三层平面图一别墅访客对讲一层平面图—带感应卡访客对讲系统图—带感应卡可视访客对讲系统图—对讲图集—1前言_10小区别墅联网系统图-11三带一访客对讲系统图一12多层住宅访客对讲一层平面图一13多层住宅访客对讲标准层平面图-14高层大厦型访客对讲一层平面图-15高层大厦型访客对讲标准层平面图—16别墅访客对讲一层平面图—17别墅访客对讲二层平面图—18别墅访客对讲三层平面图»> 2目录-22小区智能化一卡通系统方框图-23电视监控系统示意图-24医院护理呼叫系统图-25医院护理呼叫系统图（单联网）m 26住宅小区四表远传系统图-3直通式非可视访客对讲系统图-4单元户户访客对讲系统图-5高层大厦型访客对讲系统图m6小区抄表和访客对讲联网系统图m7小区多路报警和访客对讲联网系统图m8小区抄表，多路报警和访客对讲联网系统图-9门禁和访客对讲系统图—对讲图集—多层住宅访客对讲标准层平面图—多层住宅访客对讲一层平面图>〉封面—高层大厦型访客对讲标准层平面图〉〉高层大厦型访客对讲一层平面图>>目录〉>小区别墅报警及访客系统图>>小区别墅抄表、报警及访客系统图>>小区别墅抄表及访客系统图〉施工图设计深度图样05K601〉> 1週纸目录、说明及图例»> 07住宅采暖设计及施工说明（下分双管式）»> 12公共建筑采暖图纸目录、设计及施工说明、图例（下供下回双管系统）»> 17—空调通风图纸目录、使用标准图纸目录>»1819—空调通风设计及施工说明»> 4344—图例»> 45电制冷水冷式制冷机房图纸目录、设计及施工说明、图例»> 53燃油蒸汽锅炉房设计施工说明、图纸目录、图例»> 60水■水热交换站设计及施工说明»> 64室内燃气管线设计及施工说明»> 66液化气自然气化瓶组间设计及施工说明»> 68室外热力管线图纸目录、设计及施工说明、图例（直埋敷设）» 2—系统、流程、原理图»> 2021_空调水路系统流程图»> 22空调通风风路系统流程图»> 27防排烟系统流程图»> 3435—空调自控原理图»> 39户式中央空调水系统图（水管型式）»> 46电制冷水冷式制冷机房管路系统流程图»> 54燃油蒸汽锅炉房管路系统流程图»> 61水•水热交换站管路系统流程图»3立管图一08住宅采暖立管图（下分双管式）»>13公共建筑采暖立管图（下供下回双管系统）一4_设备表»> 7278—设备表-实用电气控制线路图册-室内管道支架及吊架03S402-室内热力管道支吊架-数字万用表电路图集-水表井及安装（S145）—水电站机电设计图集—水箱标准图-通风机附件安装K110-1〜3■筒形风帽及附件96K150-1■卫生工程标准图集-屋面变形缝图集■现代UPS电源及电路图集-小型水电站机电设计图集-压力表安装图01R405■一户一表工程图集-硬塑料管配线安装98D467-园林景观设计详细图集—圆伞形风帽96K150-2-圆形钢筋磴清水池一圆锥形风帽96K150-3■智能建筑弱电工程设计施工图集97X700 （上、下册）-中南通用加固图集-轴流式通风机安装图94K101-1。

工程施工图的种类一、结构工程施工图结构工程施工图是对工程建筑结构部分的详细施工图纸，包括主要结构形式、主要结构参数、有关构造、材料等的详细情况。

这种类型的施工图通常包括梁柱结构、框架结构、拱壳结构等详细设计图纸，是施工单位在实施工程建设时的重要参考和依据。

二、建筑工程施工图建筑工程施工图主要包括建筑设计图纸、建筑平面布置图、建筑结构设计图纸等。

其中建筑设计图纸是建筑施工图的核心部分，它包括建筑物的立面图、平面图、剖面图、结构图等。

这种类型的施工图对建筑物的整体布局、结构形式、建筑材料等都有详细的规定，为施工单位提供了清晰的指导。

三、给排水工程施工图给排水工程施工图主要包括给水管道系统设计图纸、排水管道系统设计图纸等。

这种类型的施工图对于建筑物的给水和排水系统的管道布置、管材选用、管径设计、阀门设施等都有详细的规定，为管道施工提供了重要的参考。

四、电气工程施工图电气工程施工图包括电气布置设计图纸、电气接线设计图纸等。

这种类型的施工图对建筑物的电气布局、线路铺设、配电设备等都有详细的规定，为建筑物的电气施工提供了重要的指导。

五、机械设备工程施工图机械设备工程施工图主要包括设备布置图、设备基础设计图纸、设备配管图等。

这种类型的施工图对建筑物中的机械设备的配置、基础设计、配管布置等都有详细的规定，为施工单位提供了重要的指导。

六、结构详图结构详图是指建筑结构施工图的详细图纸，主要包括建筑物的各部位的具体构造、连接方式、材料规格等详细规定。

这种类型的施工图对建筑物各个部位的具体施工要求进行详细规定，为施工单位提供了重要的参考。

七、专业图纸专业图纸是各种专业工程的施工图，包括给排水工程的设计图纸、电气工程的设计图纸、通风空调工程的设计图纸等。

这种类型的施工图对各种专业工程的具体施工要求进行详细规定，为施工单位提供了专业的指导。

以上就是工程施工图的一些主要种类和特点，不同类型的工程需要的施工图也会有所不同，但它们都是工程建设过程中必不可少的一部分，对工程建设的质量和进度起着非常重要的作用。

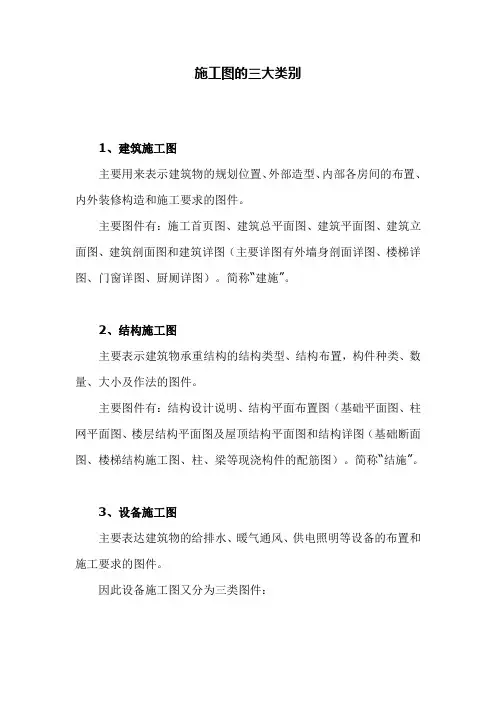

施工图的三大类别
1、建筑施工图
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图
主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

简称“结施”。

3、设备施工图
主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：
1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。

简称“设施”。

监控工程施工图一、施工图介绍监控工程施工图是监控系统工程设计过程中的一个重要环节，是工程实施的依据。

监控工程施工图是根据设计方案、施工方案和相关规范编制的图纸，用于指导监控系统工程的施工过程。

监控工程施工图包括建筑平面图、装修平面图、预埋管线布置图、监控设备安装图、监控设备配线图等，通过这些图纸可以清晰地了解监控系统的布置和各个构件之间的关系，从而保证监控系统工程按照设计要求进行施工。

二、监控工程施工图内容1. 建筑平面图：建筑平面图是监控工程施工图的基础，用于确定监控设备的布置位置，包括监控探头、摄像头、显示器等设备的位置，并标注建筑物的尺寸和楼层布局。

建筑平面图还应包括消防通道、紧急通道等相关信息，以确保监控系统的正常运行和使用。

2. 装修平面图：装修平面图是监控工程施工图的重要组成部分，用于确定监控设备的安装位置，包括监控主机、监控显示器、监控键盘等设备的位置，并标注各个设备的尺寸和连接方式。

装修平面图还应包括监控设备的配线布置和连接方式，以确保监控系统的正常供电和联通。

3. 预埋管线布置图：预埋管线布置图是监控工程施工图中的重要环节，用于确定预埋管线的布置位置和连接方式，包括监控设备、电源线、数据线等管线的布置和连接方式，并标注管线的尺寸和深度。

预埋管线布置图还应包括管线的标识和编号，以便监控系统的后期维护和管理。

4. 监控设备安装图：监控设备安装图是监控工程施工图的核心内容，用于确定监控设备的安装位置和方式，包括监控探头、摄像头、传感器等设备的安装位置和角度，以确保监控系统的全方位监控和覆盖。

5. 监控设备配线图：监控设备配线图是监控工程施工图的关键内容，用于确定监控设备的配线方式和连接方式，包括监控主机、显示器、键盘等设备之间的连接方式和线路走向，以确保监控系统的正常供电和联通。

三、监控工程施工图编制流程1. 设计方案确认：在监控系统工程设计过程中，首先要确定监控系统的设计方案，包括监控范围、监控要求、监控设备等内容。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
