第四章设备施工图的识读-建筑识图与构造课件

二、建筑设备施工图的特点
（一）各设备系统采用统一的图例符号表示； （二）各设备系统都有自己的走向： 电气系统：进户线→配电盘→干线→分配电箱→支线→用 电设备 给水系统：进户管→水表井→干管→立管→支管→用水设 备 （三）建筑设备施工图通常用轴测投影图来表达各系统的空间 关系；
（四）各设备系统的施工安装、管线敷设与土建施工是相互配 合的。管线应当沿着建筑、结构施工图的预留孔洞中经过，不 得随意开凿孔洞和损伤梁柱。
三、电气系统施工图的识读步骤
（1）熟悉各种电气工程图例和符号
（2）了解建筑物的土建概况、结合土建施工图识读 电气系统施工图 （3）按照设计说明→电气外线总平面图→配电系统 图→各层电气平面图→施工详图的顺序，对工程 有一个总体概念。 （4）按照各种电气分项工程进行分类，仔细阅读电 气平面图，弄清各电气元件的位置，配电方式及 走向，安装电气元件的位置，高度，导线的敷设 方式、穿管管径及导线的规格等。
⑴采暖平面图的图示内容 ⑵采暖系统图的图示内容
⑴采暖平面图的图示内容
采暖平面图主要表达供热干管、采暖立管、回水管 道和散热器在室内的平面布置。基本内容包括：
①建筑平面图（含定位轴线），与采暖设备无关 ②散热器的位置、规格、数量及安装方式； 的细部省略不画 ③采暖管道系统的干管、立管、支管的平面位置， 立管编号和管道安装方式； ④采暖干管上的阀门、固定支架等其它设备的平 面位置； ⑤管道及设备安装的预留洞、管沟等。
三、轴测投影图的形成
将形体连同确定形体长、宽、高三个向度的 直角坐标轴（OX、OY、OZ）用平行投影的方法一 起投射到某一投影面（如P、R面）上所得到的投 影，称为轴测投影。用轴测投影方法绘制的图形， 称为轴测投影图（简称轴测图）。
（a）正投影图
（b）轴测投影图
第二节 给排水系统施工图的识读
给排水系统是为了系统地供给生活、生产、消 防用水以及排除生活或生产废水而建设的一整套工 程设施的总称，包括室内给排水系统和室外给排水 系统两部分。 室内给排水系统施工图包括设备系统平面图、 管道轴测图、详图和施工说明； 室外给排水系统施工图包括设备系统平面图、 纵断面图、详图以及施工说明。
2、建筑采暖施工图一般规定
⑺采暖立管与采暖入口编号 采暖立管的编号：
L —— 采暖立管代号
n —— 立管编号（阿拉伯数字）
Ln
R —— 采暖入口代号
Rn
ｎ —— 立管编号（阿拉伯数字）
10 ( 8 )
采暖入口编号：
10 ( 8 )
2、建筑采暖施工图一般规定
⑻散热器的规格及数量的标注
柱式散热器只标注数量，如14； 圆翼形散热器应注根数、排数，如2X2； 串片式散热器应注长度和排数，如1.0X2； 光管散热器应注管径、长度和排数， 如:D76X3000X3 在平面图中，散热器的规格和数量应标注在散热器
⑵采暖系统图的图示内容
采暖系统图主要表达管道系统从入口到出口的室内 采暖管网系统、散热设备及主要附件的空间位置和相互 关系。主要内容包括：
①管道系统及入口系统编号； ②房屋构件位置； ③标注管径、坡度、管中心标高、散热器规格及数量、 立管编号等；
（二）供暖系统轴测图
供暖系统轴测图是用正面斜轴测投影绘制的供 暖系统立体图，图中也标明散热器的位置、数量以 及各管线的位置、尺寸、编号等。 识读供暖施工图时，首先应分清供热干管和回 水管，并判断出管线的排布方式是上行式、下行式、 单立式和双立式中的哪种形式；然后查清散热器的 位置、数量以及其他元件的位置、型号；最后再按 供热管网的走向顺序读图。
三、给排水系统的详图
给排水系统的详图用于表示某些设备或管道 上的节点的详细构造与安装尺寸。 在识读详图时，着重掌握详图上的各种尺寸 及其要求，就能够快捷地对房屋设备进行维修或 改造。
第三节 供暖与通风系统施工图的识读
一 供暖施工图 供暖系统的组成：热源、输热管道、散热设备； 分类： 1、局部供暖：热水供暖、蒸汽供暖、热风供暖 2、集中供暖
⑵采暖系统图的图示方法
采暖系统图是运用正面斜等轴测投影原理，将房 屋的长度、宽度方向作为X、Y方向；楼层高度作为 Z 方向，三个轴向伸缩系数均为１。 供热干管、立管用单根粗实线表示，回水干管用 单根粗虚线表示。管道上的各种附件均用图例绘制。
Ｚ
１３５º ９０º
Ｘ
１３５º
Ｙ
4、建筑采暖施工图图示内容
二、给排水系统的轴测图
给排水系统的平面图由于管道交错，读图较难， 而轴测图能够清楚、直观地表示出给排水管的空间 布置情况，立体感强、易于识别。 采用轴测图直观地绘出给水排水的管道系统， 称为给排水系统轴测图，简称给排水系统图。
识读轴测图时，给水系统按ቤተ መጻሕፍቲ ባይዱ树状由干到枝的
顺序，排水系统按照由枝到干的顺序逐层分析，也
就是按照水流方向识图，再与平面图紧密结合，就 可以清楚地了解到各层的给排水情况。
在同一幢房屋中，排水管的轴向选择与给水管
的轴测图一致。由于污水与废水分两路排出室外， 因此污水和废水的轴测图是分别绘制的。
给排水系统施工图的综合识读
（一）熟悉图纸目录，了解设计说明，明确设计要求 （二）将给水、排水的平面图和系统图对照识读 给水系统可从引入管起沿水流方向，经干管、立管、横管、支 管到用水设备，将平面图和系统图一一对应阅读。弄清管道的走向、 分支位置，各管道的管径、标高，管道上的阀门、水表、升压设备 及配水龙头的位置和类型。 排水系统可从卫生器具开始，沿水流方向，经支管、横管、立 管、干管到排出管依次识读。弄清管道的走向，汇合位置，各管段 的管径、坡度、坡向、检查口、清扫口、地漏的位置，通风帽形式 等。 （三）结合平面图、系统图及设计说明看详图 室内给水排水详图包括节点图、大样图、标准图，主要是管道 节点、水表、消火栓、水加热器、卫生器具、套管、管道支架的安 装图及卫生间大样图等。图中须注明详细尺寸，供安装时直接选用。
2、建筑采暖施工图一般规定
⑶图例 采暖设备及配件均采用国标规定的图例表示；
2、建筑采暖施工图一般规定
⑷标高与坡度
管道应标注管中心标高，一般注在管段的始端或末端；散热 器宜标注底标高，同一层、同标高的散热器只标右端的一组。 管道的坡度用单面箭头表示，数字表示管道铺设坡度，箭头 表示坡向的下方。
⑸管道的转向、连接、交叉的表示
室内给水排水系统:
室内给水系统： 自室外给水管引入至室内各配水点的管道及其 附件 。 进户管→水表→干管→支管→用水设 备 室内给水排水系统 排水设备→支管→干管→户外排出管 室内排水系统： 自各污水、废水收 集设备（如卫生洁具、洗涤池等）将室内 的污水、废水以及雨水排出至室外窨井的 管道以及附件。
立面图
平面图
2、建筑采暖施工图一般规定
管道在本图中断，转至其它图上或管道由其它图引 来时的表示方法。
至ⅩⅩⅩ 见ⅩⅩ图ⅩⅩ号
由ⅩⅩⅩ来
见ⅩⅩ图ⅩⅩ号
⑹管径标注法 管径应标注公称直径，如:DN15 等；一般标注在管 道变径处，水平管道注在管道线上方，斜管道注在管道 斜上方，竖直管道注在管道左侧，当管道无法按上述位 置标注时，可用引出线引出标注。
供暖施工图的组成：
1、室外供暖施工图：供暖系统平面图、轴测图、 详图和施工说明；
2、室内供暖施工图：总平面图、管道横剖面图、 管道纵剖面图、关图和施工说明；
供暖系统施工图常用图例符号见P96表4-2。
（一）供暖系统平面图
供暖系统平面图主要表示供暖系统的平面布 置，包括管线的走向、尺寸，各零部件的型号和 位置等。
备条件，也是房屋的重要组成部分。建筑设备工 程包括：给排水设备，供暖、通风设备，电气设 备，煤气设备等，表达这些设备的安装与制作的 图纸就是建筑设备施工图。 建筑设备施工图由基本图和详图组成。 基本图：管线平面图、系统图、原理图和设 计说明，有室内和室外之分。 详图包括各局部或部分的加工、安装尺寸及 要求。
在给排水系统的施工图中，一般都采用规定的图形符 号来表示，如P86表4-1所示。
一 、给排水系统的平面图
给水排水系统的平面图表明该系统的平面布置 情况。 室内给排水系统平面图包括：用水设备的类型、 位置及安装方式；各管线的平面位置、管径尺寸及 编号；各零部件的平面位置及数量；进出管与室外 水管网的关系等。 室外给排水系统平面图包括：取水工程、净水 工程、输配水工程、泵站、给排水网、污水处理的 平面位置及相互关系。
（二）通风系统轴测图及详图
通风系统轴测图表达出管道的空间曲折变化情
况。
通风系统详图主要用于表达各零部件的尺寸及 其加工、安装的要求等。
第四节 电气系统施工图的识读
一、图例和符号简介 电气系统施工图中的各电气元件和电气线路 一般都采用图例来表示。
二、电气系统施工图的组成
1、设计说明
2、外线总平面图 3、平面图 4、系统图 5、详图

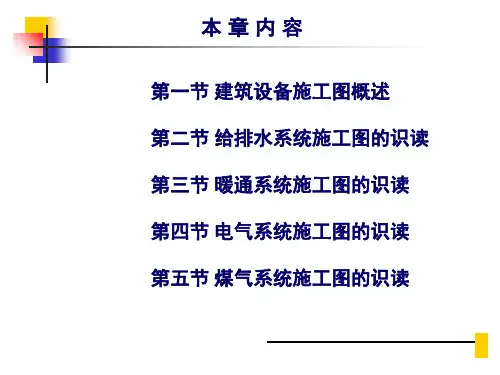

本章内容
第一节 建筑设备施工图概述
第二节 给排水系统施工图的识读 第三节 暖通系统施工图的识读 第四节 电气系统施工图的识读 第五节 煤气系统施工图的识读
学习目的： 掌握设备施工图的主要内容，能够识读给 排水、暖通、电气、煤气施工图。
第一节 建筑设备施工图概述
一、什么是建筑设备施工图
建筑设备是保障一幢房屋能够正常使用的必
1、建筑采暖施工图概述
热水采暖系统按立管与散热器连接形式又可分为： 单管单侧顺流式与单管双侧顺流式、双管单侧顺流式与 双管双侧顺流式、单管单侧跨越式与双管双侧跨越式
2、建筑采暖施工图一般规定
⑴线型 采暖供热、供汽干管、立管用单根粗实线绘制； 采暖回水、凝结水管用单根粗虚线绘制; 散热器及连接支管用中粗实线绘制； 建筑物部分均用细实线绘制。 ⑵比例 采暖平面图、系统图的常用比例为：1：50、1： 采暖详图的常用比例为： 1:1、1：2、1：5、1：10、 100 ； 1：20；
