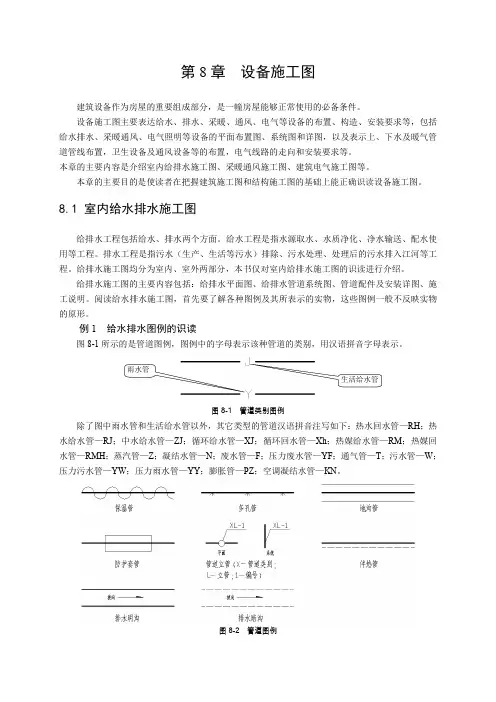

第8章 设备施工图建筑设备作为房屋的重要组成部分，是一幢房屋能够正常使用的必备条件。
设备施工图主要表达给水、排水、采暖、通风、电气等设备的布置、构造、安装要求等，包括给水排水、采暖通风、电气照明等设备的平面布置图、系统图和详图，以及表示上、下水及暖气管道管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。
本章的主要内容是介绍室内给排水施工图、采暖通风施工图、建筑电气施工图等。
本章的主要目的是使读者在把握建筑施工图和结构施工图的基础上能正确识读设备施工图。
8.1 室内给水排水施工图给排水工程包括给水、排水两个方面。
给水工程是指水源取水、水质净化、净水输送、配水使用等工程。
排水工程是指污水（生产、生活等污水）排除、污水处理、处理后的污水排入江河等工程。
给排水施工图均分为室内、室外两部分，本书仅对室内给排水施工图的识读进行介绍。
给排水施工图的主要内容包括：给排水平面图、给排水管道系统图、管道配件及安装详图、施工说明。
阅读给水排水施工图，首先要了解各种图例及其所表示的实物，这些图例一般不反映实物的原形。
例1 给水排水图例的识读图8-1所示的是管道图例，图例中的字母表示该种管道的类别，用汉语拼音字母表示。
图8-1 管道类别图例除了图中雨水管和生活给水管以外，其它类型的管道汉语拼音注写如下：热水回水管—RH ；热水给水管—RJ ；中水给水管—ZJ ；循环给水管—XJ ；循环回水管—Xh ；热媒给水管—RM ；热媒回水管—RMH ；蒸汽管—Z ；凝结水管—N ；废水管—F ；压力废水管—YF ；通气管—T ；污水管—W ；压力污水管—YW ；压力雨水管—YY ；膨胀管—PZ ；空调凝结水管—KN 。
图8-2 管道图例雨水管生活给水管消防设施管道类别有：消火栓给水管—XH；自动喷水灭火给水管—ZP；雨淋灭火给水管—YL；水幕灭火给水管—SM；水炮灭火给水管—SP。
还有另外一些管道，并不是采用上图的方法表示，这些管道的名称及其图例画法如图8-2所示。
