下载文档原格式
焊接部分思考题解答焊接部分思考题解答1．熔焊、压焊和钎焊的实质有何不同？解：熔焊的实质是⾦属的熔化和结晶，类似于⼩型铸造过程。
压焊的实质是通过⾦属欲焊部位的塑性变形，挤碎或挤掉结合⾯的氧化物及其他杂质，使其纯净的⾦属紧密接触，界⾯间原⼦间距达到正常引⼒范围⽽牢固结合。
钎焊的实质使利⽤液态钎料润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件。
2．焊条药⽪由什么组成？各有什么作⽤？解： 1）稳弧剂主要使⽤易于电离的钾、钠、钙的化合物，如碳酸钾、碳酸钠、⼤理⽯、长⽯和钾（或钠）⽔玻璃等，以改善引弧性能，提⾼电弧燃烧的稳定性。
2）造渣剂其组成是⾦红⽯、⼤理⽯、钛百粉、长⽯、菱苦⼟、钛铁矿、锰矿等，其主要作⽤是在焊接过程中形成具有⼀定物化性能的熔渣覆盖于熔池的表⾯，不让⼤⽓侵⼊熔池，且有冶⾦作⽤。
3）造⽓剂⽤糊精、淀粉、纤维素等有机物，或碳酸钙等⽆机物做造⽓剂。
这些物质在电弧热的作⽤下分解出CO和H2等⽓体包围在电弧与熔池周围，起到隔绝⼤⽓、保护熔滴和熔池的作⽤，并影响熔滴过渡。
4）脱氧剂主要应⽤锰铁、硅铁、钛铁、铝铁和⽯墨等，脱去熔池中的氧。
锰铁还兼起脱硫作⽤。
5）合⾦剂主要应⽤锰铁、硅铁、铬铁、钼铁、钒铁和钨铁等铁合⾦，向熔池中渗⼊合⾦元素，使焊缝得到必要的化学成分。
6）粘结剂常使⽤钾、钠⽔玻璃。
将上述各种药⽪成分按配⽐制成粉末，有粘结剂调和后牢固地涂在焊芯上，从⽽制成焊条。
3．酸性焊条和碱性焊条在特点和应⽤上有何差别？解：4．与⼿弧焊相⽐，埋弧⾃动焊有什么特点？解：埋弧⾃动焊与⼿弧焊相⽐，有以下特点：（1）⽣产率⾼埋弧⾃动焊使⽤的光焊丝可通过较⼤的电流（100A以上），能得到计较⾼的熔敷速度和较⼤的熔深；焊丝很长，卷成盘状，焊接过程中连续施焊，节省了更换焊条的时间。
所以，它⽐⼿弧焊的⽣产率提⾼5～10倍。
（2）焊接质量⾼⽽且稳定埋弧⾃动焊焊剂供给充⾜，电弧区保护严密，熔池保持液态时间较长，冶⾦过程进⾏得较为完善，⽓体和杂质易于浮出，同时，焊接规范⾃动控制调节，所以，焊接质量⾼⽽稳定，焊缝成形美观。
焊接结构学哈工大复习要点汇总版权所有～枫擎雨一、名词解释1. 内应力：是指在没有外力的条件下平衡于物体内部的力。
2. 解理断裂：是沿晶内一定结晶学平面分离而形成的断裂，是一种晶内断裂。
3. 应力腐蚀开裂：是指在拉应力和腐蚀共同作用下产生裂纹的现象。
4. 温差拉伸法：是利用在焊接结构上进行的不均匀加热造成的适当的温度差，来使焊缝及其附近区域产生拉伸塑性变形，从而抵消焊接时所产生的压缩塑性变形，达到消除部分焊接残余应力的目的。
5. 焊接结构：用焊接的方法生产制造出来的结构。
6. 焊接温度场：是指在焊接过程中，某一时刻所有空间各点温度的总计或分布。
7. 应力集中：由于焊接的形状和焊缝布置的特点，焊接接头工作应力的分布是不均匀的，其最大应力比平均应力值高，这种情况称应力集中。
是指接头局部区域的最大应力值比平均应力值高的现象。
8. 焊接变形：由于焊接而引起的焊件尺寸的改变称为焊接变形。
9.工作焊缝：焊缝与被连接板件沿受力方向成串联形式布置，焊缝传递全部载荷，一旦焊缝断裂，则接头立即破坏。
10.联系焊缝：焊缝与被连接板件沿受力方向成并联形式布置，焊缝只传递很少的载荷，主要在被连接板之间起到联系作用，即使焊缝断裂，焊接结构并不立即失效。
11.动应变时效：金属和合金在塑性变形时或塑性变形后所发生的时效过程。
12.焊接残余应力：焊件在焊接过程中，热应力、相变应力、加工应力等超过屈服极限，以致冷却后焊件中留有未能消除的应力。
这样焊接冷却后的残余在焊件中的宏观应力称为残余焊接应力。
13.焊接热循环：焊接过程中，在焊接热源的作用下，焊件上某点温度随时间变化的过程，其特征是加热速度很快，在最高温度下停留时间很短，随后各点按照不同的冷却速度进行冷却。
14. 延性断裂：伴随明显塑性变形而形成延性断口（断裂面与拉应力垂直或倾斜，其上具有细小的凹凸，呈纤维状）的断裂。
15.自由变形（量、率）：当金属物体的温度发生变化或发生相变没有受到外界的任何阻碍而自由进行，它的形状和尺寸的变形就称为自由变形。

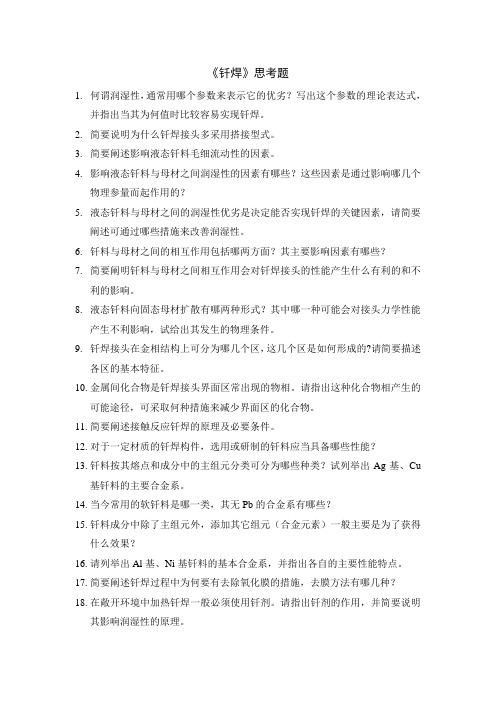

《钎焊》思考题1.何谓润湿性，通常用哪个参数来表示它的优劣？写出这个参数的理论表达式，并指出当其为何值时比较容易实现钎焊。
2.简要说明为什么钎焊接头多采用搭接型式。
3.简要阐述影响液态钎料毛细流动性的因素。
4.影响液态钎料与母材之间润湿性的因素有哪些？这些因素是通过影响哪几个物理参量而起作用的？5.液态钎料与母材之间的润湿性优劣是决定能否实现钎焊的关键因素，请简要阐述可通过哪些措施来改善润湿性。
6.钎料与母材之间的相互作用包括哪两方面？其主要影响因素有哪些？7.简要阐明钎料与母材之间相互作用会对钎焊接头的性能产生什么有利的和不利的影响。
8.液态钎料向固态母材扩散有哪两种形式？其中哪一种可能会对接头力学性能产生不利影响，试给出其发生的物理条件。
9.钎焊接头在金相结构上可分为哪几个区，这几个区是如何形成的?请简要描述各区的基本特征。
10.金属间化合物是钎焊接头界面区常出现的物相。
请指出这种化合物相产生的可能途径，可采取何种措施来减少界面区的化合物。
11.简要阐述接触反应钎焊的原理及必要条件。
12.对于一定材质的钎焊构件，选用或研制的钎料应当具备哪些性能？13.钎料按其熔点和成分中的主组元分类可分为哪些种类？试列举出Ag基、Cu基钎料的主要合金系。
14.当今常用的软钎料是哪一类，其无Pb的合金系有哪些？15.钎料成分中除了主组元外，添加其它组元（合金元素）一般主要是为了获得什么效果？16.请列举出Al基、Ni基钎料的基本合金系，并指出各自的主要性能特点。
17.简要阐述钎焊过程中为何要有去除氧化膜的措施，去膜方法有哪几种？18.在敞开环境中加热钎焊一般必须使用钎剂。
请指出钎剂的作用，并简要说明其影响润湿性的原理。
19.钎剂可分为哪些类别，在其构成上可分为哪几个组分？钎剂本身应具有哪些物化性能？20.ZnCl2溶液和松香分别属于哪一类钎剂？简要阐述松香的性能特点，并指出其去膜是依据何种化学过程。
与松香相适配使用的钎料是哪一类？21.H3BO3、Na2B4O7.10H2O分别为何种物质？简要阐述各自作为钎剂的去膜原理、性能差异及适用性。
2012部分复试题（焊接）
1、第一大题是判断，75分，25小题，焊接冶金方面的知识。
侧重考书中细节。
有些题是书中某重要段落的概括。
说实话这选择题挺变态的，一方面像前面说的考的较细，再者，对一个给3分，错一个还扣分，所以务必重视，我感觉这类题目焊接方向的同学上冶金课的时候，一定要好好听课，把隋老师和刘老师讲的重点做笔记（隋老师是板书），基本上课堂上的重点复试的时候都涉及到了。
2、第二大题是填空、选择，共30分焊接方法（电弧焊基础）把2001-2011，对于2013学来说，11和12年真题挺难弄，就看人品了。
3、第三大题简答题
①用大电流tig焊焊接纯铝，弧柱区的导电粒子的组成，产生方式，最终去向。
②解释一下CO2焊接中二氧化碳的氧化性，及为什么说CO2焊是低氢型焊接。
③熔化极氩弧焊，Ar气保护下焊接，有时会出现咬边，未焊透等焊接缺陷，而加入适量CO2，采用混合气体保护焊接，效果会好不少，解释一下这种现象。
④画图并解释一下CO2焊短路过渡和MIG焊铝亚射流过渡的过程、区别，及弧长控制方式。
4、第四大题
a.绘图说明平板对接横向残余应力分布规律。
b.设计脆断倾向大的焊接构件，应遵循什么原则。
c.提高焊接构件疲劳强度的具体措施，简述其原理。
(至少两条)，这道题好像是这样说的。
简述两到三个影响疲劳强度的因素，并谈几个提高疲劳强的力学措施并解释之。
d.什么情况下残余应力会大于其屈服强度，解释原因，（至少三条）
e.焊接结构的哪些特点影响焊接构建的脆断。
复试的最大感觉是时间不大够用，请大家谨记、、、、、、、、、、、
仅供参考，希望会有帮助。
钎焊复习资料(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.溶解的作用：a接头纤料成分合金化，提高接头的强度。
B清洁母材表面，促进铺展和填缝。
C但母材过度的溶解会造成溶蚀缺陷。
D溶解的母材成分使纤料熔点升高，阻碍填缝。
2.影响母材溶解的因素：Ⅰ本质因素。
A纤料和母材的成分。
B金属表面氧化物的影响。
C表面活性物的影响。
Ⅱ工艺因素。
A温度影响。
B钎剂影响。
C母材表面状态的影响。
3.纤料或其组分向母材晶间渗入的现象，有两种形式：a纤料及其组元在固态下向母材晶界扩散；b纤料及其组元向母材晶界渗入，同时形成易熔组织。
效果：往往使钎焊接头的强度塑形及其它性能变坏。
4.晶间渗入是这样产生的；在液态纤料同母材接触中，纤料组分向母材中扩散，由于晶界上空隙较多，扩散速度比较大，结果在晶界上形成了纤料组分同母材的共晶体，它的熔点低于钎焊温度，因此在晶界上形成一层液体层，这就是晶间渗入。
5.钎焊接头分三个区域：母材上靠近界面的扩散区，钎缝界面区，钎缝中心区。
6.固溶体形成条件：a当钎焊纯金属和单相合金时，如果所用的纤料与母材的基本相同，本身也是单相合金，只是含一些合金元素，钎焊后钎缝就会出现交互结晶。
B即使母材和纤料不是同基，纤料本身也不是单相组织，但钎缝也会出现交互结晶，在钎缝间隙相当小的情况下钎缝就出现交互结晶，钎缝和母材完全形成共同晶粒。
7.金属化合物形成条件：a钎焊加热过程中母材向纤料溶解，凝固时在界面析出金属间化合物，如果系统有几种化合物，则形成的化合物与温度时间有关。
B界面区的化合物也可能由母材和纤料直接化学反应形成。
在使用合金纤料的条件下，如果某组分能与母材形成化合物，而它对母材的亲和力又显著大于对纤料基体金属的亲和力，则在该组分浓度很小的情况下就会出现化合物层。
8.纤料满足的条件：a纤料应具有合适的熔点。
B纤料应具有良好的润湿性，能充分填满钎缝间隙。

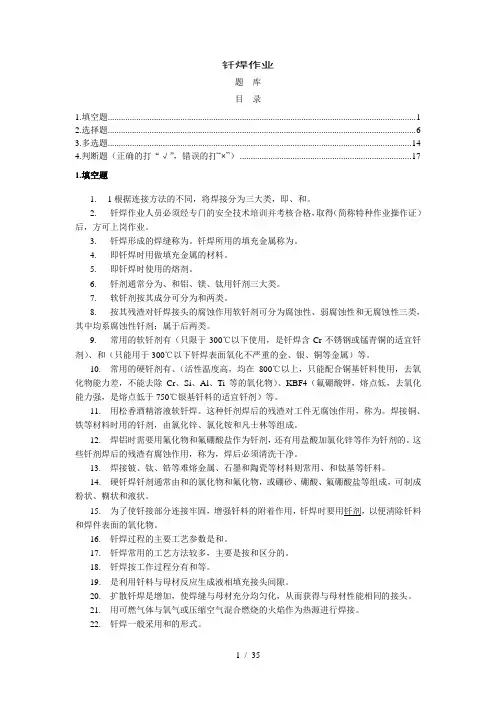

钎焊作业题库目录1.填空题 (1)2.选择题 (6)3.多选题 (14)4.判断题（正确的打“√”，错误的打“×”） (17)1.填空题1.1根据连接方法的不同，将焊接分为三大类，即、和。
2.钎焊作业人员必须经专门的安全技术培训并考核合格，取得（简称特种作业操作证）后，方可上岗作业。
3.钎焊形成的焊缝称为。
钎焊所用的填充金属称为。
4.即钎焊时用做填充金属的材料。
5.即钎焊时使用的熔剂。
6.钎剂通常分为、和铝、镁、钛用钎剂三大类。
7.软钎剂按其成分可分为和两类。
8.按其残渣对钎焊接头的腐蚀作用软钎剂可分为腐蚀性、弱腐蚀性和无腐蚀性三类，其中均系腐蚀性钎剂；属于后两类。
9.常用的软钎剂有（只限于300℃以下使用，是钎焊含Cr不锈钢或锰青铜的适宜钎剂）、和（只能用于300℃以下钎焊表面氧化不严重的金、银、铜等金属）等。
10.常用的硬钎剂有、（活性温度高，均在800℃以上，只能配合铜基钎料使用，去氧化物能力差，不能去除Cr、Si、Al、Ti等的氧化物）、KBF4（氟硼酸钾，熔点低，去氧化能力强，是熔点低于750℃银基钎料的适宜钎剂）等。
11.用松香酒精溶液软钎焊。
这种钎剂焊后的残渣对工件无腐蚀作用，称为。
焊接铜、铁等材料时用的钎剂，由氯化锌、氯化铵和凡士林等组成。
12.焊铝时需要用氟化物和氟硼酸盐作为钎剂，还有用盐酸加氯化锌等作为钎剂的。
这些钎剂焊后的残渣有腐蚀作用，称为，焊后必须清洗干净。
13.焊接铍、钛、锆等难熔金属、石墨和陶瓷等材料则常用、和钛基等钎料。
14.硬钎焊钎剂通常由和的氯化物和氟化物，或硼砂、硼酸、氟硼酸盐等组成，可制成粉状、糊状和液状。
15.为了使钎接部分连接牢固，增强钎料的附着作用，钎焊时要用钎剂，以便清除钎料和焊件表面的氧化物。
16.钎焊过程的主要工艺参数是和。
17.钎焊常用的工艺方法较多，主要是按和区分的。
18.钎焊按工作过程分有和等。
19.是利用钎料与母材反应生成液相填充接头间隙。

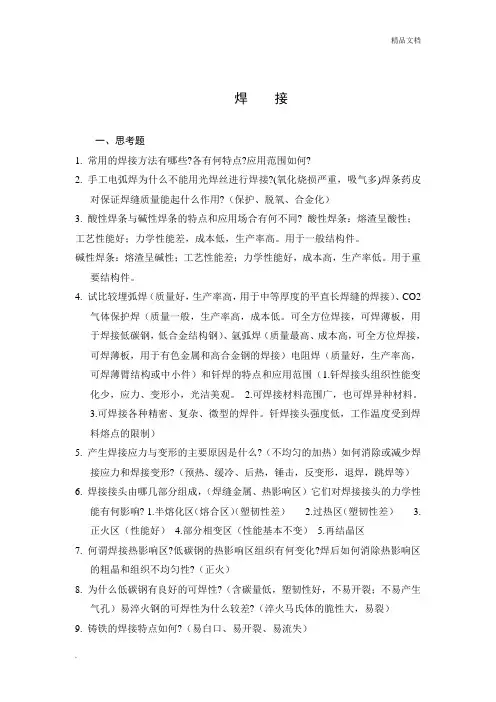

焊接一、思考题1. 常用的焊接方法有哪些?各有何特点?应用范围如何?2. 手工电弧焊为什么不能用光焊丝进行焊接?(氧化烧损严重，吸气多)焊条药皮对保证焊缝质量能起什么作用?（保护、脱氧、合金化）3. 酸性焊条与碱性焊条的特点和应用场合有何不同? 酸性焊条：熔渣呈酸性；工艺性能好；力学性能差，成本低，生产率高。
用于一般结构件。
碱性焊条：熔渣呈碱性；工艺性能差；力学性能好，成本高，生产率低。
用于重要结构件。
4. 试比较埋弧焊（质量好，生产率高，用于中等厚度的平直长焊缝的焊接）、CO2气体保护焊（质量一般，生产率高，成本低。
可全方位焊接，可焊薄板，用于焊接低碳钢，低合金结构钢）、氩弧焊（质量最高、成本高，可全方位焊接，可焊薄板，用于有色金属和高合金钢的焊接）电阻焊（质量好，生产率高，可焊薄臂结构或中小件）和钎焊的特点和应用范围（1.钎焊接头组织性能变化少，应力、变形小，光洁美观。
2.可焊接材料范围广，也可焊异种材料。
3.可焊接各种精密、复杂、微型的焊件。
钎焊接头强度低，工作温度受到焊料熔点的限制）5. 产生焊接应力与变形的主要原因是什么?（不均匀的加热）如何消除或减少焊接应力和焊接变形?（预热、缓冷、后热，锤击，反变形，退焊，跳焊等）6. 焊接接头由哪几部分组成，（焊缝金属、热影响区）它们对焊接接头的力学性能有何影响? 1.半熔化区（熔合区）（塑韧性差） 2.过热区（塑韧性差） 3.正火区（性能好） 4.部分相变区（性能基本不变） 5.再结晶区7. 何谓焊接热影响区?低碳钢的热影响区组织有何变化?焊后如何消除热影响区的粗晶和组织不均匀性?（正火）8. 为什么低碳钢有良好的可焊性?（含碳量低，塑韧性好，不易开裂；不易产生气孔）易淬火钢的可焊性为什么较差?（淬火马氏体的脆性大，易裂）9. 铸铁的焊接特点如何?（易白口、易开裂、易流失）10. 铜和铜合金的焊接特点如何? 1.铜的导热性很强，2.铜的线胀系数比钢大10%左右，3.铜在液态时能溶解大量氢，4.铜在液态时和离温时，容易氧化生成Cu2Oo结晶时，Cu2O和Cu形成低熔点共晶体，存在于晶界，易引起热裂纹。

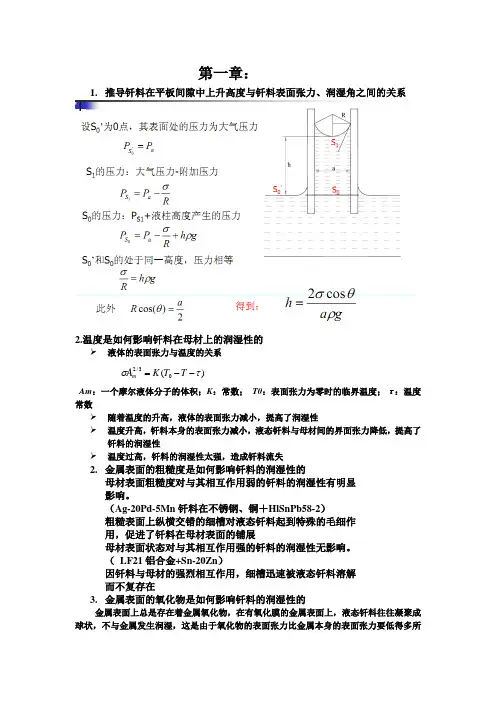

第一章：1. 推导钎料在平板间隙中上升高度与钎料表面张力、润湿角之间的关系2.温度是如何影响钎料在母材上的润湿性的液体的表面张力与温度的关系Am ：一个摩尔液体分子的体积；K ：常数； T0：表面张力为零时的临界温度；τ：温度常数随着温度的升高，液体的表面张力减小，提高了润湿性温度升高，钎料本身的表面张力减小，液态钎料与母材间的界面张力降低，提高了钎料的润湿性温度过高，钎料的润湿性太强，造成钎料流失2. 金属表面的粗糙度是如何影响钎料的润湿性的母材表面粗糙度对与其相互作用弱的钎料的润湿性有明显 影响。
（Ag-20Pd-5Mn 钎料在不锈钢、铜＋HlSnPb58-2）粗糙表面上纵横交错的细槽对液态钎料起到特殊的毛细作 用，促进了钎料在母材表面的铺展母材表面状态对与其相互作用强的钎料的润湿性无影响。
（ LF21铝合金+Sn-20Zn ）因钎料与母材的强烈相互作用，细槽迅速被液态钎料溶解 而不复存在3. 金属表面的氧化物是如何影响钎料的润湿性的金属表面上总是存在着金属氧化物，在有氧化膜的金属表面上，液态钎料往往凝聚成球状，不与金属发生润湿，这是由于氧化物的表面张力比金属本身的表面张力要低得多所)(03/2τσ--=T T K A m致。
4.如何通过合金相图判断材料之间是否可以润湿通过观察相图：1)如果钎料与母材在液态和固态均不相互作用润湿性很差Fe-Ag、Fe-Bi、Fe-Pb、Fe-Cd等2)如果钎料能与母材相互作用，则可以很好地润湿母材相互溶解形成金属间化合物Ag-Ni在1000°C时Ag在Ni中有3wt%左右的溶解度Ag在Ni上有一定的润湿性Ag可焊不锈钢Ag-Cu在779°C时在Ag在Cu中有8wt%左右的溶解度Ag在Cu上有很好的润湿性所以，同样以银为钎料，对于不同的母材随着它们之间相互作用的加强，液固界面张力减小，湿润性提高。
母材是合金的情况类似5.从母材溶解量的计算公式指出影响母材溶解的因素本质因素母材在钎料中的极限溶解量钎料组分在母材中的饱和固溶度金属间化合物工艺因素溶解的计算Q ：溶解量t ：时间K ：溶解速率δ：扩散层厚度S ：液- 固相接触面积a ：溶解速度系数C l：饱和溶解度C ：母材在钎料中的浓度V ：液态钎料的体积ρs：液态钎料的密度而VCQsρ=所以)()(CCaSdtVCdls-=ρ如果温度、钎料量、接触面积均为常数，则)(CCVaSdtdCls-=ρ)1(t VaSlseVCQ--=ρ)(CCaSdtdQl-=固液传质的动力学方程)(CCSKdtdQl-=δ温度和时间♦ 溶解量随温度成指数函数增加 ♦ 随时间的增加关系与钎料量有关钎料量♦ 预置定量钎料：溶解随时间增加达到饱和 ♦ 浸沾钎焊：溶解量一直增加6. 钎焊接头的几个区域及形成；对接头性能的影响1) 钎焊接头有三个区域组成：母材上靠近界面的扩散区，钎缝界面区和钎缝中心区。
焊接结构学哈工大复习要点汇总版权所有～枫擎雨一、名词解释1. 内应力：是指在没有外力的条件下平衡于物体内部的力。
2. 解理断裂：是沿晶内一定结晶学平面分离而形成的断裂，是一种晶内断裂。
3. 应力腐蚀开裂：是指在拉应力和腐蚀共同作用下产生裂纹的现象。
4. 温差拉伸法：是利用在焊接结构上进行的不均匀加热造成的适当的温度差，来使焊缝及其附近区域产生拉伸塑性变形，从而抵消焊接时所产生的压缩塑性变形，达到消除部分焊接残余应力的目的。
5. 焊接结构：用焊接的方法生产制造出来的结构。
6. 焊接温度场：是指在焊接过程中，某一时刻所有空间各点温度的总计或分布。
7. 应力集中：由于焊接的形状和焊缝布置的特点，焊接接头工作应力的分布是不均匀的，其最大应力比平均应力值高，这种情况称应力集中。
是指接头局部区域的最大应力值比平均应力值高的现象。
8. 焊接变形：由于焊接而引起的焊件尺寸的改变称为焊接变形。
9.工作焊缝：焊缝与被连接板件沿受力方向成串联形式布置，焊缝传递全部载荷，一旦焊缝断裂，则接头立即破坏。
10.联系焊缝：焊缝与被连接板件沿受力方向成并联形式布置，焊缝只传递很少的载荷，主要在被连接板之间起到联系作用，即使焊缝断裂，焊接结构并不立即失效。
11.动应变时效：金属和合金在塑性变形时或塑性变形后所发生的时效过程。
12.焊接残余应力：焊件在焊接过程中，热应力、相变应力、加工应力等超过屈服极限，以致冷却后焊件中留有未能消除的应力。
这样焊接冷却后的残余在焊件中的宏观应力称为残余焊接应力。
13.焊接热循环：焊接过程中，在焊接热源的作用下，焊件上某点温度随时间变化的过程，其特征是加热速度很快，在最高温度下停留时间很短，随后各点按照不同的冷却速度进行冷却。
14. 延性断裂：伴随明显塑性变形而形成延性断口（断裂面与拉应力垂直或倾斜，其上具有细小的凹凸，呈纤维状）的断裂。
15.自由变形（量、率）：当金属物体的温度发生变化或发生相变没有受到外界的任何阻碍而自由进行，它的形状和尺寸的变形就称为自由变形。
焊接原理思考题43060801焊接原理思考题第一部分：1.说明焊接定义，焊接的物理本质是什么？采取那些工艺措施可以实现焊接？1)焊接：是通过加热或加压或两者并用，使用或不使用填充材料，使被焊工件(同种或异种材料)达到原子间结合而形成永久性连接的工艺过程。
2)焊接的物理本质是使两个独立的工件实现了原子间结合，对于金属而言，既实现了金属键结合。
[对于金属材料：金属键的结合，两个被焊金属件在焊缝处形成共同的晶粒。
]3)为实现焊接可采取以下措施：(1)通过加热：目的是结合处达到熔化或塑性状态，破坏接触面氧化膜，减小金属变形阻力，缩小原子间距，增加原子振动能，促进化学反应、扩散、结晶和在结晶过程的进行；(2)通过加压：目的破坏接触面氧化膜，增加接触面积，达到紧密接触；(3)通过加热加压。
２.传统上焊接方法分为哪三大类？说明熔焊的定义。
1)根据焊接的工艺特点，传统上焊接方法分为：熔化焊、固态焊和钎焊三大类。
2)熔焊：是指将待焊处的母材金属熔化以形成焊缝的焊接方法。
焊接技术的优点？3.焊接冶金包括那些内容？焊接冶金包括焊接所经历的各个过程，一般要经历加热、熔化、冶金反应、凝固结晶、固态相变等过程，直到形成焊接接头，这些过程可归纳为三个相互联系的过程：1)焊接热过程；2)焊接化学冶金过程：包括熔焊时，液态金属熔渣及气相间进行的一系列的化学冶金反应，如金属的氧化、还原、脱硫、脱磷、掺合金等；3)焊接物理冶金过程：在焊接热源作用下，焊接材料及母材金属局部熔化，热源离开后经过化学冶金反应的熔池金属开始凝固结晶，金属原子由近程有序排列转变为远程有序排列，即由液态变为固态。
分析各区反应产物、反应特点？４.与炼钢和铸造相比，焊接化学冶金有何特殊性？1)冶金反应温度高；2)高温熔滴金属以滴状进入熔池，熔滴的比表面积大，有利于冶金反应进行；3)焊接熔池体积小，存在时间短，使反应不完全；4)随着焊接过程的进行，母材与焊接材料不断地熔化，熔池不断地更新，使反应十分复杂；5)焊接化学冶金系统具有不平衡性。
哈工大-钎焊复习思考题1、钎焊技术原理钎焊是采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。
2、描述全部钎焊工艺过程并简单分析各不同阶段所发生的物理或化学现象钎剂融化、钎剂填缝、钎剂去膜、钎料融化、钎料填缝钎焊工艺过程：一是钎料填满钎缝的过程，二是钎料同母材相互作用的过程。
如果钎焊时使用钎剂，则还有一个钎剂的填缝过程。
不同阶段的物理化学现象：一：钎剂在加热熔化后流入焊件间的间隙，同时熔化的钎剂与母材表面发生物化作用，从而清净母材表面，为钎料填缝创造条件。
二：随着加热温度升高，熔化的钎料与固态母材接触，润湿母材，并在其上铺展。
随后，熔化的钎料依靠毛细作用在钎缝间隙内流动进行填缝。
三：液态钎料在毛细填缝的同时，与母材发生相互扩散作用，一种是母材向液态钎料的扩散，即通常说的溶解；一种是钎料组分向母材的扩散。
3、钎焊技术特点优点：（1）加热温度较低（2）焊件变形小，尺寸精确高（3）可焊异种金属或材料（4）适合于批量生产，生产率很高缺点：（4）接头强度低（5）耐热性差总之，钎焊最明显的优点：母材不化钎料化。
钎焊较适宜连接精密、微型、复杂、多钎缝、异类材料的焊件。
4、简述钎焊工艺方法原理及特点烙铁钎焊用于细小简单或很薄零件的软钎焊。
波峰钎焊用于大批量印刷电路板和电子元件的组装焊接。
施焊时,250℃左右的熔融焊锡在泵的压力下通过窄缝形成波峰，工件经过波峰实现焊接。
这种方法生产率高，可在流水线上实现自动化生产。
火焰钎焊用可燃气体与氧气或压缩空气混合燃烧的火焰作为热源进行焊接。
火焰钎焊设备简单、操作方便，根据工件形状可用多火焰同时加热焊接。
这种方法适用于自行车架、铝水壶嘴等中、小件的焊接。
电阻钎焊利用电流流过被焊工件时,在钎料与母材界面因接触电阻,产生热量进行局部加热钎料,同时还对待焊接处施加一定的压力,加热快。
钎焊工位测试题（总分/时间：共100分, 时间：1.5小时）：姓名：工号：生产线：COIL/钎焊考核日期：分数：一、填空题：（每空1分，共30分）1、形成钎缝。
在钎缝中，3、良好4、请完成下表：焊接接头的搭接间隙和深度对钎焊渗透效果及接头强度有较大影响，请正确填写：5、二、选择题：（每空2分，共22分）1、以下三种液体分别与玻璃产生的润湿与铺展的效果中，（ c ）与玻璃产生的效果为最好。
A、水银B、油C、水2、以下公司四种接头类型中，（ A ）应采用45%银钎料焊接。
A、压缩机进出口连接B、YMAC储液罐进出口连接C、AWHC的COILD、YHAC80四通阀3、黄铜接头焊接应采用（ B ）火焰较为合适。
A、中性略偏炭化火焰B、中性略偏氧化火焰C、氧化略偏碳化火焰D、炭化火焰4、一般认为给紫铜接头加热时，母件受热处呈（ D ）颜色则可以填加钎料了。
A、亮红色B、黑色C、紫铜原本颜色D、暗红色5、钎焊前应对焊接接头附近（ B ）内用清洗剂进行清洁。
A、10mmB、20C、30mmD、40mm6、对于异种金属的钎焊，用水急速冷却降温母件时母件的最佳温度应在（ C ）范围内。
A、100℃以下B、200℃以下C、150℃以下D、250℃以下7、紫铜对紫铜的接头焊接时，母材的预热温度应到（ C ）范围内填加钎料为最佳。
A、400℃~500℃B、500℃~600℃C、600℃~700℃D、700℃~800℃8、钎焊时，应采用火焰的（A）部位对母件进行预热，枪嘴离母件应在（ F ）距离范围内。
A、外焰B、焰芯C、20~30mmD、40~50mmE、60~70mmF、70~80mm9、公司钎焊中采用的氮气是自制的氮气，要求其纯度应大于（ C ）。
A、99%B、99.2%C、99.5%D、99.8%10、钎焊接头的管径￠15mm~￠35mm之间的铜管，焊接时充氮保护的流量为（ C ）。
A、5~10L/minB、10~15L/minC、10~20L/minD、10~25L/min三、判断题：（请根据你的判断以下观点的正确与否，正确则在括号中打“√”，否则打“×”）（共16分）1、钎焊时先加热被插入接头中的母材，使热量传导至插入接头，最终达到整个接头内部。
钎焊材料试题及答案一、选择题（每题2分，共20分）1. 下列哪种材料不是钎焊材料？A. 铜B. 银C. 铝D. 铁答案：D2. 钎焊的基本原理是什么？A. 通过高温使材料熔化B. 通过压力使材料结合C. 通过钎料的熔化和润湿作用D. 通过化学反应答案：C3. 钎焊时，钎料的熔点应如何？A. 高于母材的熔点B. 低于母材的熔点C. 等于母材的熔点D. 与母材的熔点无关答案：B4. 钎焊过程中，常用的保护气氛是什么？A. 氧气B. 氮气C. 氩气D. 二氧化碳答案：C5. 下列哪种钎焊技术适用于精密零件的焊接？A. 火焰钎焊B. 感应钎焊C. 电阻钎焊D. 激光钎焊答案：D6. 钎焊过程中，钎料的流动性主要取决于什么？A. 钎料的熔点B. 钎料的粘度C. 钎料的表面张力D. 钎料的密度答案：B7. 钎焊材料中，哪种合金的硬度最高？A. 铜基合金B. 银基合金C. 铝基合金D. 镍基合金答案：D8. 钎焊时，为了提高接头的强度，通常采取什么措施？A. 提高钎料的熔点B. 增加钎焊温度C. 增加钎料的厚度D. 使用硬化钎剂答案：D9. 钎焊过程中，钎剂的主要作用是什么？A. 提高钎料的熔点B. 降低钎料的熔点C. 清洁钎焊表面D. 增加钎料的流动性答案：C10. 下列哪种材料不适合作为钎焊母材？A. 不锈钢B. 铝合金C. 钛合金D. 聚四氟乙烯答案：D二、填空题（每题2分，共20分）1. 钎焊材料一般包括______和______。
答案：钎料、钎剂2. 钎焊过程中，钎料的熔化温度应______母材的熔化温度。
答案：低于3. 钎焊时，钎料的流动性可以通过______来提高。
答案：降低粘度4. 钎焊过程中，钎剂的主要作用是______和______。
答案：清洁、保护5. 钎焊材料的选择需要考虑______、______和______。
答案：熔点、强度、耐腐蚀性6. 钎焊时，钎料的填充能力取决于其______和______。
高效焊接方法第一章一、窄间隙焊接日本压力容器研究委员会施工分会第八专门委员会：板厚大于３０mm以上，以小于板厚的间隙进行焊接，一般而言板厚小于200mm时，间隙小于20mm，板厚超过200mm时，间隙小于30mm。
对于常规厚板（３０mm左右）坡口尺寸8mm以下为窄间隙，5mm以下为超窄间隙。
注意：窄间隙焊接不是一种常规意义上的焊接方法，而是一种焊接方式，是利用了现有的弧焊方法的一种特别技术。
多种焊接方法都可用窄间隙焊接 (NG：Narrow Gap)：①NG-SAW：考虑脱渣，已成熟，但不适于全位置焊；）：适于全位置焊，但要解决飞溅和；②NG-GMAW（MAG、CO2侧壁熔合问题（特别是横焊时），工艺规范区间较窄。
NG-TIG：焊缝质量好，但效率低，主要用于不锈钢等特殊材料或进行打底焊；NG-MAW和窄间隙电渣焊：应用较少；NG-GMAW＋药芯焊丝：小规范下短路过渡，飞溅小，成形好，但清渣困难，研究热点值得关注；特殊的窄间隙焊接：激光焊接、电子束焊接。
窄间隙焊接的特征：（1）多数采用Ⅰ形坡口或坡口角度很小（０.５-７o）的Ｕ、Ｖ形坡口；（2）多层焊接；（3）自上而下的各层焊道数目相同(通常为1或2道)；（4）采用小或中等线能量进行焊接。
二、窄间隙焊接的优点和不足窄间隙焊接的优点：（1）坡口断面积小：减少焊接时间，填充材料少，能耗低，降低成本，效率高；（2）焊接线能量小：HAZ区小，组织细小，改善接头韧性，机械性能优良，焊接残余应力变形小。
窄间隙焊接的不足：（1）在狭窄坡口内的气、丝、水、电的导入困难，焊枪复杂，加工精度高、难度大，通用性不强；（2）由于电弧轴向与侧壁夹角很小，容易导致侧壁未熔合，这是窄间隙焊接关键问题（3）焊丝对中要求高，对中不好，几乎不能进行焊接（4）窄间隙焊缝往往由几十层焊道形成，一层有缺陷，返修很困难（5）焊接规范区间较窄，焊接过程抗干扰性差，飞溅对焊接过程影响严重；（6）在侧壁的拘束下容易产生热裂纹，尤其是第一道焊缝产生的几率最大我国目前主要是应用粗丝大电流NG-SAW， NG-GMAW等因为：（1）埋弧焊对焊丝在坡口内作用位置的不敏感，工艺规范区间宽，粗丝大电流，侧壁熔合好，工艺可靠性高，无飞溅；（2）NG-SAW焊接设备的可靠性和产品化程度较高，国内也可自主开发；（3）NG-GMAW侧壁熔合问题一直未得到有效解决；三、直流正接窄间隙GMAW焊接简介直流正接电弧非常稳定，焊接时，坡口侧壁也产生电弧，熔合较好，熔滴过渡由滴状变为喷射过渡，形成凹形焊缝，成型良好，结晶裂纹倾向小，焊丝熔化速度快，生产率比反极性提高50％。
钎焊习题答案钎焊是一种常见的金属连接方法，广泛应用于各个领域，包括汽车制造、建筑、航空航天等。
学习钎焊需要不断进行习题练习，以提高自己的技能和理论水平。
在这篇文章中，我将为大家提供一些钎焊习题的答案，希望能对学习者有所帮助。
1. 什么是钎焊？钎焊是利用钎料在被连接的金属表面上形成一层液态钎焊剂，通过钎料的润湿作用将被连接的金属加热至一定温度，使钎料熔化并填充连接间隙，然后冷却凝固，从而实现金属连接的一种方法。
2. 钎焊与焊接有何区别？钎焊和焊接都是金属连接的方法，但两者有着不同的原理和特点。
焊接是通过高温将被连接的金属熔化，然后冷却凝固，使金属之间形成永久性的连接。
而钎焊则是通过钎料的润湿作用，在连接金属表面形成一层液态钎焊剂，填充连接间隙，冷却凝固后形成连接。
3. 钎焊的优点是什么？钎焊具有以下几个优点：- 钎焊不需要加热被连接的金属，因此不会对金属的物理性质产生明显的影响。
- 钎焊可以连接不同种类的金属，如铜与铝、铁与不锈钢等。
- 钎焊连接强度高，连接处具有较好的密封性和耐腐蚀性。
- 钎焊连接后不会产生明显的变形和应力集中现象。
4. 钎焊的缺点是什么？钎焊也存在一些缺点：- 钎焊需要使用钎焊剂，增加了工艺复杂性和成本。
- 钎焊连接的强度相对于焊接来说较低。
- 钎焊连接的密封性和耐腐蚀性受到钎料和钎焊剂的质量影响。
5. 钎焊的常用钎料有哪些？常用的钎料包括铜基钎料、银基钎料、铝基钎料等。
不同的钎料适用于不同的金属连接，选择合适的钎料对于钎焊连接的质量至关重要。
6. 钎焊时需要注意哪些问题？钎焊时需要注意以下几个问题：- 钎焊前需要对被连接的金属进行清洁处理，以去除氧化物和污染物。
- 钎焊剂的选择要根据被连接金属的性质和要求进行合理选择。
- 钎焊时需要控制好加热温度和加热时间，避免过热或过短的情况发生。
- 钎焊后需要对连接处进行冷却和清洁处理，以确保连接的质量。
通过以上习题的答案，我们可以更好地理解和掌握钎焊的原理和技巧。
1、钎焊技术原理钎焊是采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。
2、描述全部钎焊工艺过程并简单分析各不同阶段所发生的物理或化学现象钎剂融化、钎剂填缝、钎剂去膜、钎料融化、钎料填缝钎焊工艺过程：一是钎料填满钎缝的过程，二是钎料同母材相互作用的过程。
如果钎焊时使用钎剂，则还有一个钎剂的填缝过程。
不同阶段的物理化学现象：一：钎剂在加热熔化后流入焊件间的间隙，同时熔化的钎剂与母材表面发生物化作用，从而清净母材表面，为钎料填缝创造条件。
二：随着加热温度升高，熔化的钎料与固态母材接触，润湿母材，并在其上铺展。
随后，熔化的钎料依靠毛细作用在钎缝间隙内流动进行填缝。
三：液态钎料在毛细填缝的同时，与母材发生相互扩散作用，一种是母材向液态钎料的扩散，即通常说的溶解；一种是钎料组分向母材的扩散。
3、钎焊技术特点优点：（1）加热温度较低（2）焊件变形小，尺寸精确高（3）可焊异种金属或材料（4）适合于批量生产，生产率很高缺点：（4）接头强度低（5）耐热性差总之，钎焊最明显的优点：母材不化钎料化。
钎焊较适宜连接精密、微型、复杂、多钎缝、异类材料的焊件。
4、简述钎焊工艺方法原理及特点烙铁钎焊用于细小简单或很薄零件的软钎焊。
波峰钎焊用于大批量印刷电路板和电子元件的组装焊接。
施焊时,250℃左右的熔融焊锡在泵的压力下通过窄缝形成波峰，工件经过波峰实现焊接。
这种方法生产率高，可在流水线上实现自动化生产。
火焰钎焊用可燃气体与氧气或压缩空气混合燃烧的火焰作为热源进行焊接。
火焰钎焊设备简单、操作方便，根据工件形状可用多火焰同时加热焊接。
这种方法适用于自行车架、铝水壶嘴等中、小件的焊接。
电阻钎焊利用电流流过被焊工件时,在钎料与母材界面因接触电阻,产生热量进行局部加热钎料,同时还对待焊接处施加一定的压力,加热快。
适合于物理性能和厚度差异大的焊件，局限是焊件尺寸不能太大。
浸沾钎焊将工件部分或整体浸入覆盖有钎剂的钎料浴槽或只有熔盐的盐浴槽中加热焊接。
这种方法加热均匀、迅速、温度控制较为准确，适合于大批量生产和大型构件的焊接。
盐浴槽中的盐多由钎剂组成。
焊后工件上常残存大量的钎剂，清洗工作量大。
感应钎焊利用高频、中频或工频感应电流作为热源的焊接方法。
高频加热适合于焊接薄壁管件。
采用同轴电缆和分合式感应圈可在远离电源的现场进行钎焊，特别适用于某些大型构件，如火箭上需要拆卸的管道接头的焊接。
炉中钎焊将装配好钎料的工件放在炉中进行加热焊接，常需要加钎剂，也可用还原性气体或惰性气体保护，加热比较均匀。
大批量生产时可采用连续式炉。
真空钎焊工件加热在真空室内进行，主要用于要求质量高的产品和易氧化材料的焊接。
电弧钎焊：局部加热，温度高，升温快，适合于大尺寸、长焊缝。
激光钎焊：局部加热，温度高，升温快，适合于大尺寸、长焊缝。
5、钎料的基本要求是什么(1)其熔点应低于被焊母材(2)与被焊母材有一定的润湿性(3)能与被焊母材有适当的溶解和扩散或化合作用(4)满足焊接接头的性能要求a．钎料应具有合适的熔点。
它的熔点至少应比母材的熔点低几十度。
二者熔点过于接近，会使钎焊过程不易控制，甚至导致母材晶粒长大、过烧以及局部融化。
b．钎料应具有良好的润湿性，能充分填满钎缝间隙。
c．钎料与母材的扩散作用，应保证它们之间形成牢固的结合。
d．钎料应具有稳定和均匀的成分，尽量减少钎焊过程中的偏析现象和易挥发元素的损耗等。
e．所得到的接头应能满足产品的技术要求，如机械性能和物理化学性能方面的技术要求。
f．考虑钎料的经济性，应尽量少用或不用稀有金属和贵重金属。
6、举例说明自钎剂钎料的特点自钎剂钎料时指自身含有能起到钎剂作用的微量或一定量元素的钎料。
(1)钎料内含有较强的还原剂，在钎焊温度下能够还原母材表面的氧化物；(2)还原剂与母材表面氧化物作用后的还原产物，熔点应低于钎焊温度，或者还原产物能与母材表面氧化物形成低熔点的复合化合物。
(3)还原产物或所形成的复合化合物的粘度小，能被液态钎料排开，不妨碍钎料铺展。
(4)还原剂应能溶于钎料内，还原剂最好能降低液态钎料的表面张力，改善钎料的润湿性。
如铜磷钎料中的磷在钎焊过程中能还原氧化铜，还原产物五氧化二磷与氧化铜形成复合化合物，在钎焊温度下呈液态覆盖在母材表面，可防止母材氧化。
7、描述并列出各类钎料合金a.锡基钎料：锡铅钎料是软钎料中应用最广的钎料。
有些锡铅钎料中含有少量锑，用以减少钎料在液态时的氧化，提高接头的热稳定性。
锡铅钎料的工作温度一般不高于100度，此外锡铅钎料在低温下有冷脆性。
b.铅基钎料：纯铅不宜做钎料，因为它不能很好的润湿铜、铁、铝、镍等常用金属。
通用的铅基钎料是在铅中添加银、锡、镉、锌等合金元素组成的。
适用于钎焊铜和铜合金。
c.镉基钎料：是软钎料中耐热性最好的一种，工作温度可达250度。
d.铝基钎料：主要用于钎焊铝及铝合金。
e.银基钎料：是应用最广的一类硬钎料。
熔点不是很高，可以润湿很多金属，并具有良好的强度，塑性，导热性，导电性等性能。
f.铜基钎料：钎焊温度高，需要在还原性气氛、惰性和真空条件下进行。
钎焊时要求接头间隙很小。
g.锰基钎料：当接头温度高于600度时，可采用能承受更高工作温度的锰基钎料。
h.镍基钎料：用于钎焊高温工作的零件。
8、对比分析钎焊接头设计与熔焊的不同之处有哪些？钎焊接头常用搭接形式而非对接；钎焊对接头搭接长度及钎缝间隙值有所要求；要注意消除接头的应力集中。
(1)熔焊连接的基本接头型式为对接接头，节省材料，减轻重量。
钎焊连接的基本接头型式为搭接接头，可以达到在接头与焊件具有相等的承载能力的要求，装配要求也相对地较为简单。
(2)与熔焊接头相比，钎焊接头由于接头形式的特点以及材料的不均一性，使产生应力集中的几率要大得多，其危害性也严重的多，因此在设计中应给予充分的注意。
9、简述钎剂的作用（1）改善润湿：起界面活性的作用，清除母材和钎料表面的氧化物及其它杂质，改善液态钎料对母材的润湿性（2）防止氧化：以液态薄膜的形式覆盖在工件金属和钎料的表面，隔离空气，保护钎料及焊件不被氧化。
10、钎剂的组成及其作用(1)钎剂基体组分使钎剂具有需要的熔点；作为钎剂其它组分以及钎剂作用产物的溶剂；铺展形成致密的液膜、覆盖母材和钎料表面，防止空气的有害作用。
(2)去膜剂起溶解母材和钎料表面氧化膜的作用。
(3)活性剂由于钎剂中去膜剂的添加量受到限制，有时氧化膜的溶解相当缓慢，以致不能完全去除。
在这种情况下，必须添加活性剂，以加速氧化膜的清除病改善钎料的铺展。
11、简述杨氏方程的内涵，并说明其在分析润湿现象中的作用杨氏方程为……描述了一种液体对一种固体的润湿性与三种表面张力（.. .. ..）的关系。
可以用来定量评定液体对固体进行润湿的能力。
（1）杨氏方程表示了固—气、液—气、液—固三种界面间的界面张力与润湿角的关系，即铺展终了时，某一点处的三力平衡方程。
（2）由杨氏方程可以看出，钎料对母材的润湿性取决于具体条件下三相间的相互作用，但不论情况如何，σσσσ……即容易铺展。
上述分析给改善钎料对母材的润湿性指出了方向。
12、分析钎料合金与母材润湿性的影响因素(1)钎料和母材的成分钎料和母材的成分对润湿性的影响存在以下的规律性：如钎料与母材在液态和固态均不能相互作用，则她们之间的润湿性很差；若钎料能与母材相互溶解或形成化合物，则液态钎料能叫好地润湿母材。
(2)温度的影响液体的表面张力与温度存在一定关系(…)，随着温度的升高，液体的表面张力不断减小，有助于提高钎料的润湿性。
(3)金属表面氧化物的影响金属表面总是存在着氧化物。
在有氧化膜的金属表面上，液态钎料往往凝聚成球状，不与金属发生润湿。
氧化物对钎料润湿性的这种有害作用是由于氧化物的表面张力比金属本身要低得多所致。
(4)钎剂的影响钎焊时使用钎剂可以清除钎料和母材表面的氧化膜，改善润湿。
(5)母材表面状态的影响母材的表面粗糙度在不少情况下都能影响到钎料对它的润湿。
(6)表面活性物质的影响溶液中表面张力小的组分将聚集在溶液表面层呈现正吸附，使溶液的表面自由能降低。
凡是能使溶液表面张力显著减小、因而发生正吸附的物质，称为表面活性物质。
因此，当液态钎料中加有它的表面活性物质时，它的表面张力将明显减小，对母材的润湿性因而得到改善。
13、试说明选择钎料时，一般通过润湿角的测量来评价润湿程度的好坏，而不是从杨氏方程计算出发？因为除液态纯金属的表面张力数据比较齐备外，很多固态金属和一些金属系统的界面张力数据很少，至于通常为多元合金的钎料，上述各项数据更为稀少，因此无法借用杨氏方程来指导生产实践。
由于无法从理论上完全确定润湿性的好坏，只能借助实验方法来评定，其中较为常用的是测量润湿角。
14、简述钎焊润湿性判断方法的原理及特点定性分析：从冶金学角度利用相图进行分析；利用杨氏方程进行分析。
定量测定：见P515、简述钎焊时易出现哪几种缺陷，并分析其产生的原因a.焊缝的不致密性：由于间隙内部金属表面不可能绝对平齐，清洁度也有所差异，加以液态钎料和钎剂同金属表面的物理化学作用等因素的影响，使钎剂和钎料在填缝时常常以不整齐的前沿向前推进，结果形成小包围。
（如图P140）其次，熔化的钎剂或钎料沿钎缝外围的流动速度与其在间隙内部的填缝速度是不同的，结果可能造成钎料对间隙内部的气体或钎剂的大包围现象。
（如图P140）此外，钎剂在加热过程中可能分解出气体，母材或钎料中某些高压元素的蒸发以及溶解在液态钎料中的气体在钎料凝固时的析出。
这些气体在钎料凝固前来不及全部排出钎缝，也会形成气孔。
b.母材的自裂：吸附假说。
受应力的金属与能降低固态金属表面能的表面活性液态金属接触时，液态金属能向固态金属表面的显微裂缝渗入，使其扩大，并且使固态金属的强度降低，从而形成脆性破坏。
c.溶蚀：是母材向钎料过渡溶解所造成的。
P13916、液态金属为什么会通过毛细作用进行填缝，其物理机制是什么（1）因为焊缝间隙很小，如同毛细管，钎料依靠毛细作用在钎缝间隙内流动。
（2）当把间隙很小的平行板插入液体中时，液体在两个平行板的间隙中上升或者下降的高度由下面的式子决定：见4页。
外加后面两段的前两句话。
17.铝合金钎焊特性分析及钎焊工艺设计，并作具体说明答：1. 铝与氧的亲和力很强，在空气中易被氧化生成致密而结实的氧化膜；1.铝合金的导热率和比热大，导热快；2.铝合金的线膨胀系数大;3.铝合金的焊接过程中容易形成气孔产生缺陷；4.在焊接过程中由于焊接热的影响，焊接接头中热影响区会出现软化，降低强度；5.铝合金的合金元素会发生蒸发和烧损；6.铝在高温中的强度和塑性比较低；7.铝合金焊接接头的耐腐蚀性能低于母材；8.铝合金焊接时由固态向液态转变时，没有明显的颜色变化，给焊接操作带来困难。
