互感电路分析

竭诚为您提供优质文档/双击可除互感电路实验报告结论篇一：互感器实验报告综合性、设计性实验报告实验项目名称所属课程名称工厂供电实验日期20XX年10月31日班级电气11-14班学号05姓名刘吉希成绩电气与控制工程学院实验室一、实验目的了解电流互感器与电压互感器的接线方法。

二﹑原理说明互感器（transformer）是电流互感器与电压互感器的统称。

从基本结构和工作原理来说，互感器就是一种特殊变压器。

电流互感器（currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。

电压互感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。

（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。

（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。

同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。

而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。

（二）互感器的结构和接线方案电流互感器的基本结构和接线电流互感器的基本结构原理如图3-2-1-1所示。

它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组导体相当粗，而二次绕组匝数很多，导体很细。

工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器。

互感电路实验报告互感电路实验报告引言：互感电路是电工学中的重要实验内容之一，通过互感电路的实验研究，可以深入理解电磁感应的原理和互感现象。

本实验旨在通过搭建互感电路，观察和分析电流、电压的变化规律，以及互感现象对电路性能的影响。

实验目的：1. 了解互感电路的基本原理和概念。

2. 掌握互感电路的搭建方法和测量技巧。

3. 观察和分析互感电路中电流、电压的变化规律。

4. 研究互感现象对电路性能的影响。

实验原理：互感电路是由两个或多个线圈（即电感）通过磁场相互联系而形成的电路。

当通过一个线圈的电流变化时，会在另一个线圈中产生感应电动势，从而引起电流的变化。

这种相互感应的现象称为互感现象。

实验器材和仪器：1. 交流电源2. 电感线圈3. 电阻4. 电压表5. 电流表6. 示波器实验步骤：1. 搭建互感电路，将两个电感线圈串联，通过交流电源供电。

2. 将电阻接在电感线圈的一侧，以控制电流大小。

3. 使用电压表和电流表分别测量电感线圈中的电压和电流。

4. 根据实验数据，绘制电流-时间和电压-时间的波形图。

5. 调整交流电源的频率，观察电流、电压的变化规律。

6. 分析互感现象对电路性能的影响，如电压的放大或衰减、相位差等。

实验结果与分析：通过实验观察和数据分析，我们得到了电流-时间和电压-时间的波形图。

在互感电路中，当一个电感线圈中的电流变化时，另一个电感线圈中也会产生感应电动势，从而引起电流的变化。

这种变化可以通过示波器观察到，波形图呈现出一定的相位差。

在实验中，我们还发现了互感现象对电路性能的影响。

当两个电感线圈的互感系数较大时，电压的放大效应明显，即在输入电流较小的情况下，输出电压可以得到显著的放大。

而当互感系数较小时，电压的衰减效应较为明显，输入电流较大时，输出电压的增益较小。

此外，我们还观察到了互感电路中的共振现象。

当交流电源的频率与电感线圈的共振频率相匹配时，电流和电压的幅值会达到最大值，同时相位差也会发生变化。

互感电路实验报告1. 了解互感电路的基本原理；2. 掌握互感电路的实验方法；3. 探究电感互感现象的特性与规律。

实验仪器：1. 直流电源；2. 电阻箱；3. 电感器；4. 互感线圈；5. 数字万用表；6. 示波器。

实验步骤：1. 搭建串联电感电路，将电感器连接在直流电源的正负端之间，接通电源；2. 调节电源电压，使电流保持稳定；3. 分别测量电感器的电压和电流，并记录；4. 拆解串联电感电路，将互感线圈连接在电源的负极和电感器之间；5. 测量互感线圈的电压和电感器的电流，并记录；6. 分析实验数据，观察互感电路的特性。

实验原理：互感现象是指电感元件（线圈）中的磁通量分布引起的两个线圈之间的电流耦合现象。

当改变一个线圈中的电流时，会在另一个线圈中感应出电动势，从而产生电压。

互感电路由一个电感器和一个互感线圈组成。

通过改变电感器的电流，可以观察到互感线圈中的电压的变化。

实验结果：在实验中，我们记录了电感器和互感线圈中的电压和电流数据，通过计算和分析，得到了以下实验结果：1. 在串联电感电路中，当改变电感器的电流时，电感器的电流和电压均随之变化，呈正相关关系；2. 在互感电路中，当改变电感器的电流时，互感线圈中的电压随之变化，呈正相关关系，但变化幅度较小。

实验讨论：1. 电感现象是由于电感器和互感线圈中的磁通量变化引起的。

当电感器中的电流发生变化时，线圈中的磁场强度也随之变化，从而导致互感线圈中的电压发生变化。

2. 在串联电感电路中，电感器的电流和电压的正相关关系表明，随着电感器电流的增大，电感器中的磁场强度增大，导致其自感电势增大，从而使电压也增大。

3. 在互感电路中，互感线圈中的电压和电流的正相关关系表明，互感线圈中的磁场强度随电感器电流的变化而变化，并感应出电动势，从而产生电压。

4. 互感电路的特性主要受到电感器和互感线圈的参数影响，如线圈的匝数、磁芯的材料和电感的大小等。

5. 互感电路在实际应用中具有重要意义，如变压器、感应器和互感耦合放大器等。

互感电路等效电感量的计算1.写出图4-8和图4-9中线圈2两端的互感电压u 。

解析：对图4-4，线圈2两端的互感电压dt di Mu 12M =；对图4-5，线圈2两端的互感电压dtdi M u 12M -=图4-8 图4-9 图4-4中互感电压2M u 的表达式前面之所以取“＋”号，是因为两电流产生的磁链方向一致，其磁场相互增强；而图4-5中互感电压2M u 的表达式前面之所以取“－”号，是因为两电流产生的磁链方向相反，其磁场相互削弱的缘故。

2.K=1和K=0各表示两个线圈之间怎样的关系？解析：K=1说明两个线圈之间达到了全耦合；K=0表示两个线圈之间无耦合作用。

3.两个有互感的线圈，一个线圈两端接电压表，当另一线圈输入电流的瞬间，电压表指针向正值方向摆动，试判断同名端。

解析：电压表向正值方向摆动，说明线圈两端的互感电压极性与电压表极性相同；线圈流入电流的瞬间，电流是增强的，自感电压的高极性端应为电流流入端。

因此初级线圈的电流流入端端子和次级线圈与电压表高极性相联的端子为一对同名端。

4.互感线圈的串联和并联有哪几种形式？其等效电感分别为多少？解析：当两互感线圈串联时，若两个异名端接在一起，称为顺串；若两个同名端接在一起时，称为反串；两个互感线圈相并联时，若两两同名端接在一起时，称为同侧相并；若两两异名端接在一起时，则构成异侧相并，其等效电感分别为：M L L L ML L L 222121-+=++=反顺M L L M L L L 221221-+-=同ML L M L L L 221221++-=异 5.画出互感线圈顺接串联的去耦等效电路，并根据去耦等效电路求出等效电感。

解析：两互感线圈顺接串联的去耦等效电路如图4-10示，其等效电感为：M L L L 221++=图4-10 顺接串联的去耦等效电路6.互感线圈同名端并联的T 型等效电路，并根据等效电路求出等效电感。

解析：两互感线圈同名端并联的T 型等效电路如图4-11所示，电路的等效电感为：ML L M L L L 221221-+-=图4-11 同名端并联等效电路。

互感电路分析————————————————————————————————作者：————————————————————————————————日期：互感电路分析一、是非题1.互感耦合线圈的同名端仅与两线圈的绕向及相对位置有关，而与电流的参考方向无关。

2.图示两互感线圈的a、c两端互为同名端，则可推断b、d也互为同名端。

3.当两互感线圈的电流同时流出同名端时，两个电流所产生磁场是互相削弱的。

4.互感电压的正负不仅与线圈的同名端有关，还与电流的参考方向有关。

5.耦合电感初、次级的电压、电流分别为u1、u2和i1、i2。

若次级电流i2为零，则次级电压u2一定为零。

6.对图示电路有。

7.对右上图示电路有。

8.图示电路中互感电压u M为参考方向，当开关S闭合瞬间，u M的真实方向与参考方向相同。

9.图示耦合电感电路中，互感电压u M为参考方向，当开关S断开瞬间，u M的真实方向与参考方向相反。

10.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

11.对右上图示电路有：12.某匝数为N的线圈，自感为L，如果此线圈的匝数增加一倍，则其自感变为4L。

13.两个耦合电感串联，接至某正弦电压源。

这两个电感无论怎样串联都不影响电压源的电流。

1.答案(+)2.答案(+)3.答案(-)4.答案(+)5.答案(-)6.答案(-)7.答案(-)8.答案(-)9.答案(+)10.答案(-)11.答案(-)12.答案(+)13.答案(-)二、单项选择题1.两个自感系数各为L1、L2的耦合电感，其互感系数的最大值为(A)L1L2 (B)(C)L1+L2 (D)2.电路如图所示，开关S动作后时间常数最大的电路是：3.图示电路中，若已知，而不详，则电压为(A)(B)不能确定(C)(D)4.右上图示电路中、，则u1为(A)(B)(C)(D)5.图示电路中的开路电压为(A)(B)(C)(D)6.图示电路中，i S=sin(2fπt+45︒)A，f =50Hz当t =10ms时，u2为(A)正值 (B)负值 (C)零值 (D)不能确定7.电路如右上图所示，已知L1=6H，L2=3H，M=2H，则ab两端的等效电感为(A)13H (B)5H (C)7H (D)11H8.图示两互感线圈串联接于正弦交流电源，则当耦合因数k逐渐增大时，电源输出的平均功率P(A)逐渐减小 (B)逐渐增大 (C)无法确定9.两耦合线圈顺向串联时等效电感为0.7H，反向串联时等效电感为0.3H，则可确定其互感M为(A)0.1H (B)0.2H (C)0.4H (D)无法确定10.图示二端网络的等效阻抗Z ab为：(A)j1Ω (B)j2Ω (C)j3Ω11.右上图示电路，S闭合后电路的时间常数 为(A)15ms (B)25ms (C)5ms (D)其他值12.图示电路中，开关S动作后时间常数最大的电路是：13.左下图示电路，耦合因数k=1，L1=1H，L2=1H，，则与分别为(A)10V与0V (B)10V与20V(C)-10V与0V (D)-10V与20V14.右上图示电路中，互感M=1H，电源频率ω=1rad/s，a、b两端的等效阻抗Z 为(A)j1Ω (B)0 (C)j2Ω (D)j4Ω15.图示电路中L1=1H，L2=1H，M=0.5H，C=100μF，则电路的谐振频率f0为(A)(B)(C)(D)1.答案(D)2.答案(A)3.答案(B)4.答案(C)5.答案(B)6.答案(B)7.答案(A)8.答案(A)9.答案(A)10.答案(C)11.答案(B)12.答案(C)13.答案(D)14.答案(B)15.答案(D)三、填空题1.对于L1=1H、L2=4H的耦合电感，若能实现全耦合，则互感M为____2.耦合电感的同名端与两个线圈的绕向和相对位置有关，与电流的参考方向_____________。

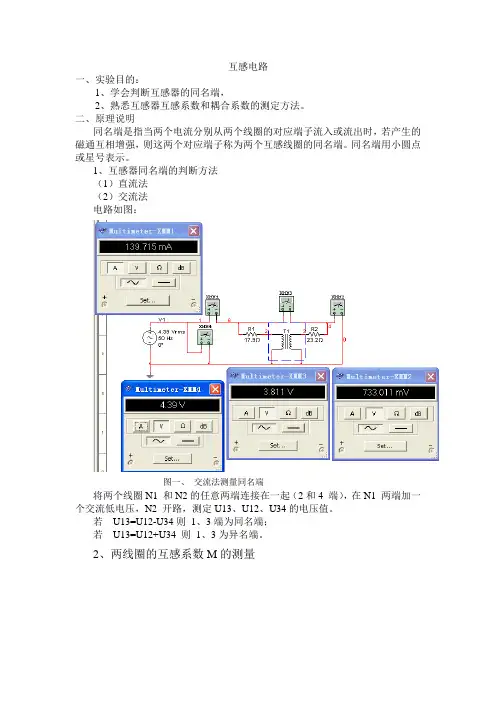

互感电路一、实验目的：1、学会判断互感器的同名端，2、熟悉互感器互感系数和耦合系数的测定方法。

二、原理说明同名端是指当两个电流分别从两个线圈的对应端子流入或流出时，若产生的磁通互相增强，则这两个对应端子称为两个互感线圈的同名端。

同名端用小圆点或星号表示。

1、互感器同名端的判断方法（1）直流法（2）交流法电路如图：图一、交流法测量同名端将两个线圈N1 和N2的任意两端连接在一起（2和4 端），在N1 两端加一个交流低电压，N2 开路，测定U13、U12、U34的电压值。

若U13=U12-U34则1、3端为同名端；若U13=U12+U34 则1、3为异名端。

2、两线圈的互感系数M的测量图二、线圈互感系数M 的测量电路如图所示，在N1 侧施加低电压U1 （4.39V ），U2 开路，测出I1和U2，根据互感电势 ：ω122MI U E =≈ 可得互感系数)/(1212I U M ω=3、耦合系数K 的测量两个互感线圈的耦合松紧可用耦合系数K 来表示： 21/L L M K =， （1）L1为N1线圈的电感；L2为N2线圈的电感； 电感：22)(1R I UL -=ω （2） 测量时，首先在N1侧加低压交流电压U1，测出I1 （注：N2侧需要开路）；再次，在N2侧加低压交流电压U2，测出I2 （注：N1侧需要开路）；然后根据公式（2）计算出L1，L2，将L1，L2代入（1）计算出K 。

三、实验步骤（一）交流法测量同名端 1、打开Multisim10软件；2、绘制电路电路如图一所示。

单击电源库按钮弹出对话框：选择AC_POWER 和GROUND 放入工作区中； 3、单击Place Basic 按钮弹出如下对话框示波器、仪表电源库Run基本元件库：Place Basic工作区选择TRANSFORMER库中的TS_IDEAL 放入工作区；因为选择的是理想线圈，线圈不存在电阻，所以要在外部放置电阻，作为线圈的内阻。

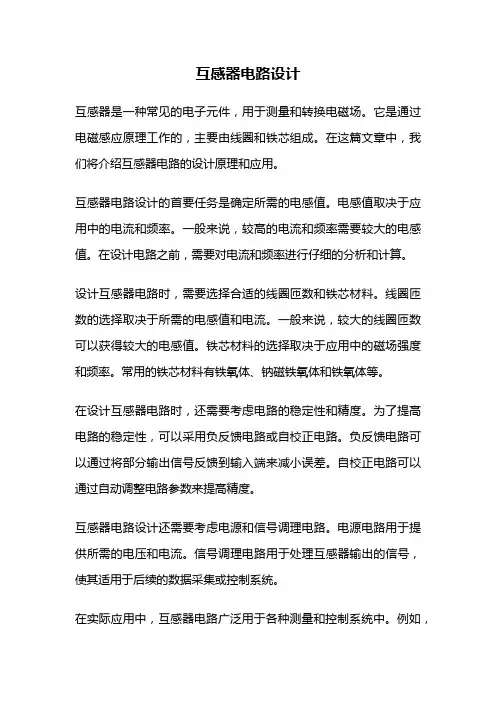

互感器电路设计互感器是一种常见的电子元件，用于测量和转换电磁场。

它是通过电磁感应原理工作的，主要由线圈和铁芯组成。

在这篇文章中，我们将介绍互感器电路的设计原理和应用。

互感器电路设计的首要任务是确定所需的电感值。

电感值取决于应用中的电流和频率。

一般来说，较高的电流和频率需要较大的电感值。

在设计电路之前，需要对电流和频率进行仔细的分析和计算。

设计互感器电路时，需要选择合适的线圈匝数和铁芯材料。

线圈匝数的选择取决于所需的电感值和电流。

一般来说，较大的线圈匝数可以获得较大的电感值。

铁芯材料的选择取决于应用中的磁场强度和频率。

常用的铁芯材料有铁氧体、钠磁铁氧体和铁氧体等。

在设计互感器电路时，还需要考虑电路的稳定性和精度。

为了提高电路的稳定性，可以采用负反馈电路或自校正电路。

负反馈电路可以通过将部分输出信号反馈到输入端来减小误差。

自校正电路可以通过自动调整电路参数来提高精度。

互感器电路设计还需要考虑电源和信号调理电路。

电源电路用于提供所需的电压和电流。

信号调理电路用于处理互感器输出的信号，使其适用于后续的数据采集或控制系统。

在实际应用中，互感器电路广泛用于各种测量和控制系统中。

例如，互感器电路可以用于电能表中的电流和电压测量。

它可以将电流和电压转换为相应的信号，以便实时监测和记录用电情况。

此外，互感器电路还可以用于无线充电器中的功率传输和接收。

它可以将电能转换为磁场，并在接收端重新转换为电能。

互感器电路设计是一项重要的工作，涉及到电感值的选择、线圈和铁芯的设计、电路稳定性和精度等方面。

通过合理的设计和选择，可以获得稳定可靠的互感器电路，满足不同应用的需求。

互感耦合电路s域分析
互感耦合电路是指电路中存在互感器，而互感器则是由两个或更多线圈组成，其中一个线圈的磁场可穿透另一个线圈，从而形成耦合。

在s域中对互感耦合电路进行分析，可以采用两种方法：本征阻抗法和双向Laplace变换法。

本征阻抗法是通过将互感耦合电路视为多个独立电路单元构成的网络，然后使用矩阵方法求解该网络的本征阻抗。

最终，可以得到网络的传输函数和稳定性条件。

双向Laplace变换法则是通过将电路中的元件都转化为s域的等效电路，然后利用Kirchhoff 电流和电压定律对电路进行建模，并采用Laplace变换求解。

该方法适用于复杂的互感耦合电路分析。

两种方法的具体步骤可以参考相关的电路分析教材和资料。

需要注意的是，在进行s域分析时需要保证电路中不存在非因果性的元件，并且要遵循电路平衡的原则。

互感等效电路互感等效电路是指通过适当的电路元件将复杂的互感电路简化为等效电路，以便更方便地进行电路分析和计算。

在实际电路中，常常会出现多个线圈之间相互耦合的情况，这时就需要使用互感等效电路进行描述和分析。

互感是指两个或多个线圈之间通过磁场相互耦合产生的现象。

当一个线圈中的电流变化时，会在相邻的线圈中感应出电动势，从而引起电流的变化。

这种相互作用可以用互感系数来描述，互感系数越大，两个线圈之间的耦合效果越明显。

在互感等效电路中，我们使用简化的元件来代替实际的互感电路。

最常用的互感等效电路元件是互感电感和互感电容。

互感电感是指通过互感现象产生的电感元件，它可以用来模拟互感电路中的电感。

互感电容是指通过互感现象产生的电容元件，它可以用来模拟互感电路中的电容。

互感等效电路的基本原理是通过互感元件的串联和并联组合，将复杂的互感电路简化为等效电路。

在互感电感的串联中，电感值相加；在互感电感的并联中，电感值取倒数相加再取倒数。

在互感电容的串联和并联中，电容值相加。

互感等效电路的应用非常广泛。

在通信系统中，互感等效电路可以用来描述天线之间的耦合效应。

在电源系统中，互感等效电路可以用来描述变压器和电感元件之间的相互作用。

在电子器件中，互感等效电路可以用来描述电路板上不同线圈之间的相互影响。

需要注意的是，互感等效电路只是对实际互感电路的近似描述，它并不能完全代替实际互感电路。

在进行电路设计和分析时，仍然需要考虑实际的互感效应和互感系数。

互感等效电路是将复杂的互感电路简化为等效电路的一种方法。

通过使用互感电感和互感电容等元件，可以方便地对互感电路进行分析和计算。

互感等效电路在通信系统、电源系统和电子器件中都有广泛的应用。

然而，互感等效电路只是对实际互感电路的近似描述，在实际设计和分析中仍然需要考虑实际的互感效应和互感系数。

常用的电流互感器检测电路分析————————————————————————————————作者：————————————————————————————————日期：常用的电流互感器检测电路分析在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。

电流检测方法有电流互感器、霍尔元件和直接电阻取样。

采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。

电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。

在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。

但在Buck、Boost 等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。

2 电流互感器检测单极性电流脉冲的应用电路分析根据电流互感器磁芯复位方法的不同，可有两种电路形式：自复位与强迫复位。

自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。

强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间内快速复位。

2.1 电流互感器检测电路常用的电流互感器检测电路如图1(a)所示。

图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。

当占空比<0.5时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>0.5)，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<0.5的场合。

互感电路分析一、是非题1。

互感耦合线圈的同名端仅与两线圈的绕向及相对位置有关，而与电流的参考方向无关。

2.图示两互感线圈的a、c两端互为同名端,则可推断b、d也互为同名端.3。

当两互感线圈的电流同时流出同名端时，两个电流所产生磁场是互相削弱的。

4.互感电压的正负不仅与线圈的同名端有关，还与电流的参考方向有关.5。

耦合电感初、次级的电压、电流分别为u1、u2和i1、i2。

若次级电流i2为零,则次级电压u2一定为零。

6.对图示电路有。

7.对右上图示电路有。

8.图示电路中互感电压u M为参考方向，当开关S闭合瞬间，u M的真实方向与参考方向相同。

9。

图示耦合电感电路中,互感电压u M为参考方向,当开关S断开瞬间，u M的真实方向与参考方向相反。

10。

如图所示,当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

11。

对右上图示电路有：12.某匝数为N的线圈，自感为L，如果此线圈的匝数增加一倍,则其自感变为4L。

13。

两个耦合电感串联,接至某正弦电压源。

这两个电感无论怎样串联都不影响电压源的电流。

1。

答案(+）2。

答案（+)3。

答案（-)4。

答案(+）5。

答案(-)6。

答案（-）7。

答案(-）8。

答案（-)9。

答案(+)10。

答案（-）11。

答案（-）12。

答案(+)13。

答案（-)二、单项选择题1.两个自感系数各为L1、L2的耦合电感，其互感系数的最大值为（A)L1L2(B）（C)L1+L2(D）2.电路如图所示，开关S动作后时间常数最大的电路是：3。

图示电路中，若已知,而不详，则电压为（A）（B）不能确定（C）（D)4.右上图示电路中、,则u1为(A)（B）（C）(D)5.图示电路中的开路电压为(A)(B）(C）（D)6。

图示电路中，i S=sin（2fπt+45︒）A,f =50Hz当t =10ms时，u2为（A）正值（B）负值（C）零值 (D）不能确定7。

电路如右上图所示，已知L1=6H，L2=3H,M=2H，则ab两端的等效电感为（A)13H （B）5H （C）7H （D)11H8。

电压互感器的应用电路
电压互感器是最常用的一种电容测量系统，电压互感器可以通过应用电路来测量一定范围内的电压。

本文将介绍电压互感器的常用应用电路，供电压互感器的使用者参考。

1．电压互感器的测量电路：
电压互感器测量电路是电压互感器的最重要的应用电路，它由一个电压互感器和一个电阻R1组成。

其中，电压互感器是一种电容测量系统，它可以测量一定范围内的电压。

电阻R1可以把电压互感器的输出电压与被测电压相比较，从而得出电压互感器的输出结果。

2．电压互感器的输出电路：
电压互感器的输出电路是将电压互感器的输出电压转换为经由
输出线路传输的一种电路，它由一个电压互感器和一个电感L组成。

电压互感器的输出电压会被电感L所响应，从而在输出线路上传输出来。

电感L的大小可以根据电压互感器的精度和被测电压的大小来调整。

3．电压互感器的放大电路：
电压互感器的放大电路是把电压互感器的输出电压进行放大的
一种电路，它由一个电压互感器和一个放大器组成。

电压互感器把被测电压变成一定范围内的电压，放大器可以把电压互感器的输出信号进行放大，从而获得更高的精度。

4．电压互感器的反馈电路：
电压互感器的反馈电路是一种将电压互感器的输出电压与被测
电压进行连接的电路，它由一个电压互感器和一个反馈电路组成。

电压互感器使用它的输出信号来控制被测电压的大小，反馈电路则把电压互感器的输出信号与被测电压连接起来，从而控制被测电压的大小。

以上就是本文介绍的电压互感器的应用电路，有助于电压互感器的使用者正确地使用互感器，获取更准确的测量结果。

霍尔电流互感器电路霍尔电流互感器是一种常用的电力测量装置，它利用霍尔效应原理来实现电流的测量和转换。

霍尔电流互感器的电路设计与工作原理对于电力系统的安全运行和电能计量具有重要意义。

一、霍尔效应原理霍尔效应是指当电流通过一条导线时，如果将一块磁性材料放置在导线附近，那么该材料两侧会产生电势差。

这个现象是由于电荷在磁场中受到洛伦兹力的作用，导致电子在材料内部产生偏移，从而形成电势差。

霍尔效应的重要性在于它提供了一种电流与磁场之间的直接关系，可以用来测量电流和磁场的强度。

二、霍尔电流互感器的电路设计霍尔电流互感器的电路设计主要包括霍尔元件、放大电路和输出电路。

1. 霍尔元件：霍尔元件是实现电流测量的关键部件，它通常由霍尔效应芯片和磁场传感器组成。

当电流通过霍尔元件时，磁场会引起霍尔元件两侧产生电势差，该电势差与电流成正比。

2. 放大电路：霍尔电流互感器的放大电路主要用于放大霍尔元件输出的微弱信号，以便后续处理和测量。

放大电路通常采用运算放大器等元件构成，可以根据需要选择不同的放大倍数。

3. 输出电路：霍尔电流互感器的输出电路用于将放大后的信号转换成标准的电流或电压输出，以便进行电能计量或其他相关应用。

输出电路可以根据需求设计为电流输出或电压输出，常见的标准输出信号有4-20mA电流信号和0-5V电压信号。

三、霍尔电流互感器的工作原理霍尔电流互感器的工作原理是基于霍尔效应的。

当电流通过霍尔元件时，磁场的存在会引起霍尔元件两侧产生电势差。

根据霍尔效应的原理，电势差与电流成正比，因此可以通过测量电势差来确定电流的大小。

霍尔电流互感器的工作过程如下：1. 当电流流经霍尔元件时，磁场会引起霍尔元件两侧产生电势差。

2. 电势差被放大电路放大，并经过输出电路转换成标准的电流或电压信号。

3. 根据输出信号的数值，可以确定电流的大小。

四、霍尔电流互感器的应用霍尔电流互感器广泛应用于电力系统中的电流测量和电能计量，具有以下特点：1. 非接触式测量：霍尔电流互感器的测量原理基于霍尔效应，无需直接接触被测电流，避免了传统电流互感器中存在的电压降和功率损耗问题。
