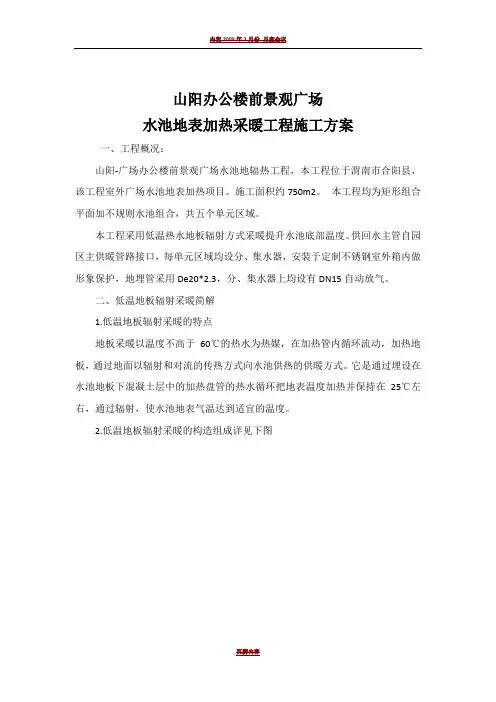

山阳办公楼前景观广场
水池地表加热采暖工程施工方案
一、工程概况：
山阳-广场办公楼前景观广场水池地辐热工程，本工程位于市合阳县，该工程室外广场水池地表加热项目。施工面积约750m2。本工程均为矩形组合平面加不规则水池组合，共五个单元区域。
本工程采用低温热水地板辐射方式采暖提升水池底部温度。供回水主管自园区主供暖管路接口，每单元区域均设分、集水器，安装于定制不锈钢室外箱做形象保护，地埋管采用De20*2.3，分、集水器上均设有DN15自动放气。
二、低温地板辐射采暖简解
1.低温地板辐射采暖的特点
地板采暖以温度不高于60℃的热水为热媒，在加热管循环流动，加热地板，通过地面以辐射和对流的传热方式向水池供热的供暖方式。它是通过埋设在水池地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使水池地表气温达到适宜的温度。
2.低温地板辐射采暖的构造组成详见下图
三、低温地板辐射采暖施工
1.施工准备
1.施工材料及技术要求
31.1聚苯乙烯泡沫塑料板
1.2 PE—RT塑料管材
PE—RT塑料加热管的外表面应光滑、平整，干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。塑料管的公称外径、壁厚与偏差，应符合规要求。
1.3分水器、集水器、自动跑风阀：材质为全铜质制品。分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等，分水器、集水器的表观，外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺
陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷，铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。
1.4钢丝网：低碳冷拔丝，焊接网。
1.5反射膜：铝箔反射膜。
2.施工工具准备
专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。
3.作业条件
3.1施工现场有水、电供应设施。
3.2土建专业已完成墙面粉刷（不含面层），外窗、门安装已完毕，有防水的房间应做完闭水试验并经过验收。
3.3施工的环境温度不低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。
四、施工工艺
1.工艺流程
基层处理→铺设保温层（苯板、铝箔）→铺设钢丝网片→铺设PE-RT管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行。
2.工艺标准
2.1.基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，
基层无浮灰、水泥渣。
2.2.铺设保温层：
2.2.1在平整、干燥、无杂物的地面铺设2㎝厚度聚苯乙烯泡沫塑料板，错缝排列铺设，相互间接合紧密，拼缝处采用塑料胶带将沫塑料板粘结连成整体，铺设平整度达到要求。
2.3保温带及伸缩缝的设置：
2.3.1保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm 厚聚苯乙烯泡沫塑料板设置。各房间门口处，边长≥6m或面积≥30㎡设置伸缩缝。
2.3.2伸缩缝的设置：伸缩缝中填充的材料用8㎜的高发泡聚乙烯泡沫塑料
（位置详见附图）。
2.4铺设无纺布铝箔膜：
在铺设好的聚苯乙烯泡沫塑料板，上铺设无纺布铝箔膜满铺，接缝处搭接宽度80㎜。
2.5铺设钢丝网片：
在铺设好的无纺布铝箔膜上铺设钢丝网片，网片铺设接平整，接头处采用扎丝绑扎。
2.6铺设加热管（按照图纸或设计变更）
直列形
2.6.1铺设管道时，3人为一个班组，一人做“跑管”工作，即以手为工具，使整盘的管道沿弯曲方向打开，将管道弯曲时所出现的弯曲应力释放出来，以减少盘管弯曲应力造成已铺设的管道反弹、翘起。另一人为主要施工人员，负责对管道走向、长度、间距、位置，按图进行控制；第三个人为助手，负责固定管路，协助进行其他附件的安装。
2.6.2加热管切割：采用专用工具，切断的管口应平整，与管轴线垂直，如果不符合要求会影响管道的连接质量，造成渗漏或通过截面减小。
2.6.3铺设加热管时应做到自然释放，不允许出现扭曲现象，以免管道处于非正常受力状态，影响加热管的使用寿命。加热管安装施工时的环境温度与弯曲半径有关，弯曲半径过小，会造成机械损伤和弯处死折。管道的弯曲半径应控制在10-12D。
2.6.4固定塑料管：用扎带绑扎在绝热层表面铺设的钢丝网片上。加热管弯头两端应设固定卡；加热管固定点的间距，直管段固定点间距宜为0.5-0.7m,弯曲管段固定间距宜为0.2- 0.3m。
2.6.5管道在分、集水器附近以及局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部加设PVC波纹套管。加热管出地面至分、集水器下部球阀接口之间的明装管段，外部加设PVC波纹套管，套管高出地面装饰面150-200mm。加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
2.6.6管道在穿越房间中间设置的伸缩缝时，在管道外加设PVC波纹套管，套管超出伸缩缝不小于150mm。
2.7集、分水器安装（采用一体式集、分水器）
2.7.1根据图纸确定分、集水器位置，分、集水器中心距地面＞300㎜，
72.7.2分、集水器安装前，应经过打压试验，确保分、集水器自身无渗漏。
2.7.3根据确定尺寸，用φ8金属膨胀螺栓进行固定，固定必须牢固。
2.7.4集水器与盘管相接必须用专用管件、专用的卡环、专用工具进行安装。与PE—RT塑料管接触的铜质卡环表面必须镀镍。
2.7.5安装集、分水器时，一般将分水器安装在上，集水器安装在下，分水器安装在集水器之上。
2.8加压测试。
2.8.1经分、集水器缓慢注水，同时将管道空气排出。
2.8.2采用手动试压泵缓慢升压，升压时间不得少于15分钟。
2.8.3升压至设计规定的试验压力后（工作压力的1.5倍，且不小于0.6MPa），观察有无漏水现象。稳压60分钟，观察其压力下降，若压降不大于0.05MPa，则认为合格。
2.8.4在再填充层施工过程中管道的压力不得低于0.6Mpa，填充层施工后管道的压力不得低于0.4Mpa。
2.9隐蔽验收，进行隐蔽验收必需符合以下要求：
2.9.1绝热层的厚度、材料的物理性及铺设应符合设计要求。
2.9.2加热管的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定。填充层加热管不应有接头。
2.9.3伸缩缝应按设计要求敷设完毕。
2.9.4加热管与分水器、集水器的连接处无渗漏。
2.9.5管道安装允许偏差：
2.10施工豆石混凝土填充层
2.10.1地埋盘管经中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行豆石混凝土的施工。
2.10.2豆石混凝土过程中应保证地暖管水压力在0.6 Mpa状态下，豆石混凝土养护过程中应保证地暖管水压力不小于0.4 Mpa。
2.10.3房间面积＞30㎡（或边长＞6M）和盘管穿越过门洞处、与墙、柱交接处，应设置8mm～10mm的膨胀缝，膨胀缝采用聚苯板。
2.10.4豆石混凝土标号为C15，豆石粒径不大于12mm。手工铺平、压实混凝土。人工找平，表面做拉毛面。
2.10.5豆石混凝土施工时，必须作好产品保护，严禁踩踏、重压已铺设好的管路，搞好养护工作。运送豆石混凝土的手推车必须在垫有板材的盘管上行驶（板材上不允许有钉子等尖锐物品），确保盘管不受任何外力尤其是锐利的碰撞造成破坏。
2.10.6豆石混凝土施工时，环境温度不得低于5℃，并保持大于3日。
2.11管道冲洗：管道冲洗应在分、集水器以外主供回水管道冲洗合格后，再进行室供暖系统的冲洗。管道冲洗干净后与分、集水器连接。
2.12系统试压
2.12.1立（干）管集、分水器连接完成，混凝土填充层施工21天后，进行
系统试压。
2.12.2系统试压为工作压力的1.5倍，且不小于0.6MPa，稳压60分钟，观察其压力下降，若压降不大于0.05 MPa，则认为合格。
2.12.3在有冻结可能的情况下试压时，试压完后应及时将管道的水吹干净。
2.13系统调试与运行
2.1
3.1地面供热系统未经调试，严禁运行。
2.1
3.2系统运行调试，应在具备正常供热的条件下进行，并且应有建设单位配合。
2.1
3.3供暖系统的初运行应在施工完毕的第一个采暖季前完成，且应在混凝土填充层养护期满后进行。
2.1
3.3系统供暖的试运行应在现浇层施工完成至少21天后进行。初次供暖时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右且不超过25℃，在这个温度下连续运行48小时；以后每个24h水温升高3℃，直至达到设计供回水温度。在此温度下应对每组分、集水连接的加热管逐路进行调节，直至温度均匀达到设计要求。
2.1
3.4试热和调试合格后应由监理工程师组织施工单位等在“分项工程质
量验收表”上签字。
五、安全生产及成品保护
1.各类塑料管、绝热材料，不得直接接触明火。
2.塑料管严禁攀踏、用作支或借作它用
3.进入施工现场的人员应着软底鞋，不得穿着铁掌鞋踩踏塑料管。除施工专用工具外，不得有其它铁器进场。
4.地板辐射供暖系统的安装工程，不宜与其它施工作业同时交叉进行。混凝土现浇层的浇捣和养护过程中，不得进行踩踏。
5.在混凝土现浇层养护期满后，敷设塑料管的地面，应设置明显标志，加以妥善保护，不得在地面上运行重载荷或放置高温物体。
6.施工完成的地板辐射供暖地面严禁大力敲打、冲击。不得在地面上开孔、剔凿或楔入任何物件。
六、劳动力组织
技工：20人；普工：10人
计划施工工期45日，计从2012年月日至2012年月日
