第三章间接接触电击防护前面说过，间接接触电击即故障状态下的电击。
这种电击在电击死亡事故中约占二分之一，而这种电击尚未导致死亡的伤害在电击伤害中所占的比例要大得多。
保护接地，接零、加强绝缘、电气隔离、不导电环境、等电位联结、安全电压和漏电保护都是防间接接触电击的技术措施。
其中，保护接地和保护接零是防止间接接触电击的基本技术。
这两种措施还与低压系统的防火性能有关。
本章重点介绍保护接地和保护接零的技术问题。
第一节IT 系统IT 系统即保护接地系统，保护接地是最古老的安全措施。
到目前为止，保护接地是应用最广泛的安全措施之一，不论是交流设备还是直流设备，不论是高压设备还是低压设备，都采用保护接地作为必须的安全技术措施。
一、接地的基本概念所谓接地，就是将设备的某一部位经接地装置与大地紧密连接起来。
1. 接地分类按照接地性质，接地可分为正常接地和故障接地。
正常接地又有工作接地和安全接地之分。
工作接地是指正常情况下有电流流过，利用大地代替导线的接地，以及正常情况下没有或只有很小不平衡电流流过，用以维持系统安全运行的接地。
安全接地是正常情况下没有电流流过的起防止事故作用的接地，如防止触电的保护接地、防雷接地等。
故障接地是指带电体与大地之间的意外连接，如接地短路等。
2. 接地电流和接地短路电流凡从接地点流入地下的电流即属于接地电流。
系统一相接地可能导致系统发生短路，这时的接地电流叫做接地短路电流，如0.4kV 系统中的单相接地短路电流。
在高压系统中，接地短路电流可能很大，接到电流500A 及以下的称小接地短路电流系统；接地短路电流大于 500A 的称大接地短系统。
3. 流散电阻和接地电阻接地电流入地下后自接地体向四周流散这个自接地体向四周流散的电流叫做流散电流。
流散电流在土壤中遇到的全部电阻叫做流散电阻。
接地电阻是接地体的流散电阻与接地线的电阻之和。
接地线的电阻一般很小，可忽略不计，因此，在绝大多数情况下可以认为流散电阻就是接地电阻。

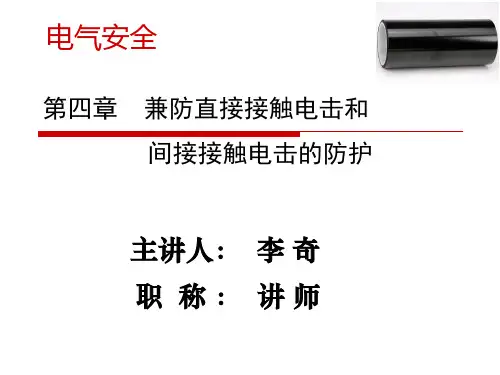

兼防直接接触电击和间接接触电击的防护措施主要有哪些1、双重绝缘（1）电气设备的防护触电保护分类：0类、0Ⅰ类和Ⅰ类、Ⅱ类、Ⅲ类。
（2）双重绝缘和加强绝缘措施：工作绝缘、保护绝缘、双重绝缘、加强绝缘。
具有双重绝缘和加强绝缘的设备属于Ⅱ类设备，设备上有“回”形标志。
加强绝缘的电阻不得低于7M?Ω。
2、安全电压:兼有直接接触电击和间接接触电击防护的安全措施。
（1）特低电压的限值和额定值：42V、36V、24V、12V和6V等5个等级；额定值的选用。
（2）特低电压安全条件：安全电源要求，回路配置要求。
3、剩余电流动作保护又称漏电保护，作用：防止人身电击，防止因接地故障引起的火灾和监测一相接地故障。
（1）剩余电流动作保护装置的工作原理。
（2）剩余电流动作保护装置的主要技术参数：额定剩余动作电流、额定剩余不动作电流、分断时间。
（3）剩余电流动作保护装置的防护要求。
（4）必须安装剩余电流动作保护装置的设备和场所。
（5）剩余电流动作保护装置的运行和管理。
使用兆欧表测量绝缘电阻的注意事项1,测量设备的绝缘电阻时，必须先切断电源。
对具有较大电容的设备（如电容器、变压器、电机及电缆线路）必须先进行放电；⑵、兆欧表应放在水平位置，在未接线之前，先摇动兆欧表看指针是否在“∞”处，再将（L）和（E）两个接线柱短路，慢慢地摇动兆欧表看指针是否指在“零”处，对于半导体型兆欧表不宜用短路校检；⑶、兆欧表引线应用多股软线，而且应有良好的绝缘；⑷、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量⑸、测量电容器，电缆、大容量变压器和电机时，要有一定的充电时间，电容量愈大，充电时间应愈长。
一般以兆欧表转动一分钟后的读数为准；⑹、在摇测绝缘时，应使兆欧表保持额定转速。
一般为120转/分，当测量物电容量较大时，为了避免指针摆动，可适当提高转速（如130转/分）；⑺、被测物表面应擦试清洁，不得有污物，以免漏电影响测量的准确度。

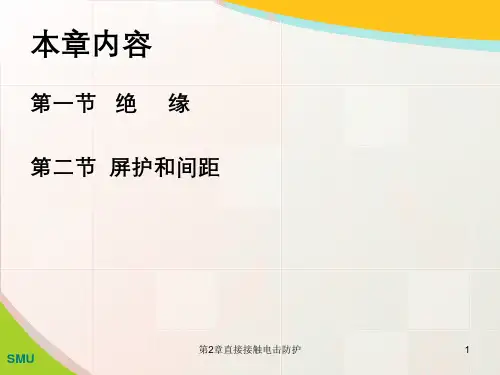

第三章接触电击防护为搞好安全用电，必须采取先进的防护措施和管理措施，防止人体直接或间接的接触带电体发生触电事故。
本章着重介绍主要的直接接触电击防护、间接接触电击防护安全措施。
第一节直接接触电击防护绝缘、遮栏和阻挡物、电气间隙和安全距离、漏电保护等都是防止直接接触电击的防护措施。
一、绝缘所谓绝缘，是指用绝缘材料把带电体封闭起来，实现带电体相互之间、带电体与其他物体之间的电气隔离，使电流按指定路径通过，确保电气设备和线路正常工作，防止人身触电。
常用的绝缘材料有：玻璃、云母、木材、塑料、橡胶、胶木、布、纸、漆、六氟化硫等。
绝缘保护性能的优劣决定于材料的绝缘性能。
绝缘性能主要用绝缘电阻、耐压强度、泄漏电流和介质损耗等指标来衡量。
绝缘电阻大小用兆欧表测量；耐压强度由耐压试验确定；泄漏电流和介质损耗分别由泄漏试验和能耗试验确定。
对绝缘材料施加的直流电压与泄漏电流之比称为绝缘电阻。
绝缘电阻是最基本的绝缘性能指标。
应当注意，绝缘材料在腐蚀性气体、蒸汽、潮气、粉尘、机械损伤的作用下都会使绝缘性能降低或丧失。
很多良好的绝缘材料受潮后会丧失绝缘性能。
电气设备和线路的绝缘保护必须与电压等级相符，各种指标应与使用环境和工作条件相适应。
此外，为了防止电气设备的绝缘损坏而带来的电气事故，还应加强对电气设备的绝缘检查，及时消除缺陷。
1．绝缘材料按其正常运行条件下容许的最高工作温度分为若干级，称为耐热等级。
绝缘材料的耐热等级见表3—1。
2．绝缘破坏绝缘物在强电场的作用下被破坏，丧失绝缘性能，这就是击穿现象，这种击穿叫做电击穿，击穿时的电压叫做击穿电压。
击穿时的电场强度叫做材料的击穿电场强度或击穿强度。
气体绝缘击穿后都能自行恢复绝缘性能，固体绝缘击穿后不能恢复绝缘性能。
固体绝缘还有热击穿和电化学击穿。
热击穿是绝缘物在外加电压作用下，由于流过泄漏电流引起温度过分升高所导致的击穿。
电化学击穿是由于游离、化学反应等因素的综合作用所导致的击穿、热击穿和电化学击穿电压都比较低．但电压作用时间部比较长。

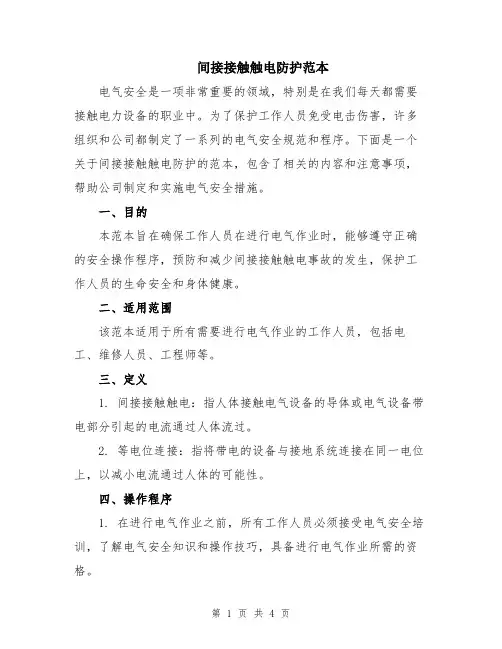

间接接触触电防护范本电气安全是一项非常重要的领域，特别是在我们每天都需要接触电力设备的职业中。
为了保护工作人员免受电击伤害，许多组织和公司都制定了一系列的电气安全规范和程序。
下面是一个关于间接接触触电防护的范本，包含了相关的内容和注意事项，帮助公司制定和实施电气安全措施。
一、目的本范本旨在确保工作人员在进行电气作业时，能够遵守正确的安全操作程序，预防和减少间接接触触电事故的发生，保护工作人员的生命安全和身体健康。
二、适用范围该范本适用于所有需要进行电气作业的工作人员，包括电工、维修人员、工程师等。
三、定义1. 间接接触触电：指人体接触电气设备的导体或电气设备带电部分引起的电流通过人体流过。
2. 等电位连接：指将带电的设备与接地系统连接在同一电位上，以减小电流通过人体的可能性。
四、操作程序1. 在进行电气作业之前，所有工作人员必须接受电气安全培训，了解电气安全知识和操作技巧，具备进行电气作业所需的资格。
2. 在进行任何电气作业之前，必须对电气设备进行检查和维护，并确保其处于良好的工作状态。
如发现故障或损坏的设备应及时报修或更换。
3. 在进行电气作业时，必须佩戴符合安全标准的个人防护装备，如绝缘手套、安全鞋、护目镜等。
4. 在进行电气作业时，必须确保电源已经断开，并进行等电位连接。
在验证电源已经断开之前，不得触摸任何带电的部分。
5. 在进行电气作业时，必须使用符合安全标准的绝缘工具和设备，并确保正确使用。
工作人员禁止使用损坏的或不合格的工具进行操作。
6. 在进行电气作业时，必须保持工作场所整洁有序，防止电气设备被外部物体阻挡或损坏。
禁止在工作区域内摆放易燃、易爆的物品。
7. 在进行电气作业时，必须严格遵守作业流程和规范，不得擅自更改或绕过电气设备的保护装置。
8. 进行电气作业时，必须注意周围的环境和其他人员，在操作过程中保持警惕，避免发生意外事故。
9. 在电气作业完成后，必须对工作区域进行清理和整理，检查设备和工具是否还处于安全状态。

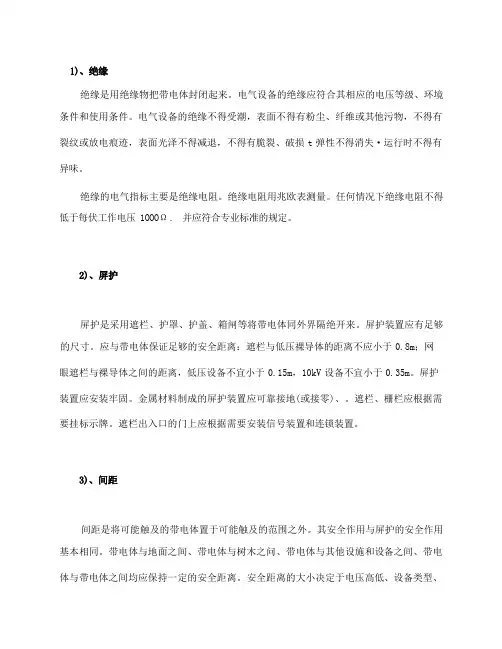

直接接触电击防护与间接接触电击防护知识点一、绝缘绝缘是用绝缘物把带电体封闭起来。
良好的绝缘是保证电气设备和线路正常运行的必要条件，也是防止触及带电体的安全保障。
电气设备的绝缘应符合其相应的电压等级、环境条件和使用条件。
1.绝缘材料和性能（1）绝缘材料种类。
电工绝缘材料是指体积电阻率107Ω·m 以上的材料。
电工绝缘材料分为∶①固体绝缘材料。
包括瓷、玻璃、云母、石棉等无机绝缘材料，橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料②液体绝缘材料。
包括矿物油、十二烷基苯、硅油等液体③气体绝缘材料。
包括六氟化硫、氮等气体人保管。
二、安全距离1.安全距离的意义安全距离指的是，为了防止人体触及或接近带电体，防止车辆或其他物体碰撞或接近带电体等造成的危险，在其间所需保持的一定空间距离。
裸带电导体和裸带电导体之间、带电体与地之间、带电体与其他设施之间是靠空气绝缘的，带电体的工作电压越高要求他们之间的空气距离越大。
在一定工作电压下当他们之间的距离小到一定程度，高压电场就会将他们之间的空气击穿产生电弧放电的现象。
带电体之间的放电将会引起弧光短路;带电体与地之间的放电将会产生弧光接地;同样当人体过分的接近带电体，电弧通过人体放电将会发生电击伤亡事故。
为了防止人身伤亡和设备事故的发生，应当规定出带电体与带电体之间、带电体与地之间、带电体与其他设备之间、带电体与工作人员之间应保持的最小空气间隙，称为安全距离或称为安全间距。
2.安全距高的规定安全间距的大小主要取决于电压的高低、设备运行状况和安装方式。
并在安全规程中做出明确规定。
电气工作人员从事电气设计、安装、调试、巡视、维修和从事带电作业的人员，都必须严格遵循。
有关设备安全方面的有∶架空线路的安全距离、电缆线路的安全距离、室内外配线的安全距离、进户装置的安全距离、变配电设备的安全距离、低压用电装置的安全距离;着眼于人身安全，主要防止人体过分接近带电体方面的有∶维修、巡视时的安全距离和带电作业时的安全距离等。
