第二章 直接接触电击防护

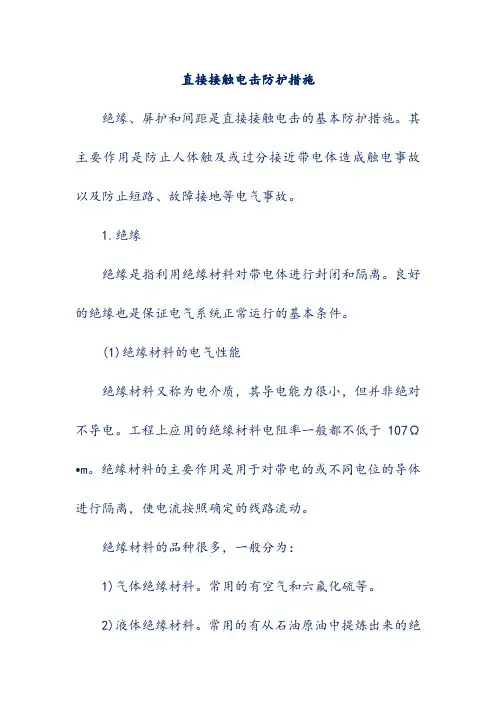

直接接触电击防护措施绝缘、屏护和间距是直接接触电击的基本防护措施。

其主要作用是防止人体触及或过分接近带电体造成触电事故以及防止短路、故障接地等电气事故。

1.绝缘绝缘是指利用绝缘材料对带电体进行封闭和隔离。

良好的绝缘也是保证电气系统正常运行的基本条件。

(1)绝缘材料的电气性能绝缘材料又称为电介质，其导电能力很小，但并非绝对不导电。

工程上应用的绝缘材料电阻率一般都不低于107Ω•m。

绝缘材料的主要作用是用于对带电的或不同电位的导体进行隔离，使电流按照确定的线路流动。

绝缘材料的品种很多，一般分为：1)气体绝缘材料。

常用的有空气和六氟化硫等。

2)液体绝缘材料。

常用的有从石油原油中提炼出来的绝缘矿物油，十二烷基苯、聚丁二烯、硅油和三氯联苯等合成油以及蓖麻油。

3)固体绝缘材料。

常用的有树脂绝缘漆、胶和熔敷粉末;纸、纸板等绝缘纤维制品;漆布、漆管和绑扎带等绝缘寖渍纤维制品;绝缘云母制品;电工用薄膜、复合制品和粘带;电工用层压制品;电工用塑料和橡胶;玻璃、陶瓷等。

每种绝缘材料都有其极限耐热温度，当超过这一极限温度时，其老化将加剧。

电气设备的寿命就缩短。

在电工技术中，常把电机电器中的绝缘结构和绝缘系统按耐热等级进行分类。

表2—1是我国绝缘材料标准规定的绝缘耐热分级和极限温度。

(2)绝缘检测和绝缘试验1)绝缘电阻试验绝缘电阻是衡量绝缘性能优劣的最基本的指标。

在绝缘结构的制造和使用中，经常需要测定其绝缘电阻。

通过测定，可以在一定程度上判定某些电气设备的绝缘好坏，判断某些电气设备如电机、变压器的绝缘情况等。

以防因绝缘电阻降低或损坏而造成漏电、短路、电击等电气事故。

2)绝缘电阻的测量绝缘材料的电阻通常用兆欧表(摇表)测量。

这里仅就应用兆欧表测量绝缘材料的电阻进行介绍。

兆欧表主要由作为电源的手摇发电机(或其他直流电源)和作为测量机构的磁电式比率计(双动线圈比率计)组成。

测量时实际上是给被测物加上直流电压，测量其通过的泄漏电流。

直接接触电击防护措施
直接接触电击是一种常见的电击事故，可能会对人体造成严重伤害甚至致命。

为了保护自己和他人的安全，必须采取一些防护措施。

以下是几种常见的直接接触电击防护措施：
1.穿戴工作服和手套：工作服和手套可以提供一定程度的绝缘保护，减少电流对人体的直接影响。

2.使用绝缘工具：使用绝缘工具可以有效地隔离电源和工具操作者之间的电流流动，防止电流通过人体。

3.使用安全开关和保护装置：安全开关和保护装置可以在电流异常或故障时迅速切断电源，减少电击的风险。

4.正确接地：正确接地可以将电流导入地面，降低电击的危险性。

5.遵守操作规程：遵守操作规程可以减少意外事故的发生，提高工作安全性。

以上是直接接触电击防护措施的一些基本方法，但是在工作中仍需格外小心谨慎，时刻保持警惕。

如果发现电气设备存在问题或异常，应立即停止使用并报告相关人员。

- 1 -。

第二节触电防护技术所有电气装置都必须具备防止电击危害的直接接触防护和间接接触防护措施。

一、直接接触电击防护措施绝缘、屏护和间距是直接接触电击的基本防护措施。

1、绝缘工程上应用的绝缘材料一般不低于107Ω?m。

绝缘电阻是衡量绝缘性能优劣的最基本的指标。

任何情况下，绝缘电阻不得低于每伏工作电压1000Ω。

2、屏护与间距屏护除隔离带电体外，还起到防止电弧伤人、弧光短路、便利检修工作的作用。

遮拦高度不低于1.7m，下部不大于0.1m；栅遮拦的高度户内不应小于1.2m、户外1.5m，栏条间距不应大于0.2m；对于低压设备，遮拦与裸导体间距不应小于0.8m。

户外变配电装置围墙的高度不应低于2.5m。

遮拦、栅栏等屏护装置上，应有“止步，高压危险！”等标志。

未经相关部门许可，架空线路不得跨越建筑物；明装的车间配电箱底口距地面的高度取1.2m，暗装的取1.4m；明装电度表底口距地面取1.8m。

常用开关电器的安装高度为1.3-1.5m；开关手柄与建筑物之间应保留150mm的距离；墙用平开关离地面取1.4m；明装插座离地高度取1.3-1.8m，暗装的取0.2-0.3m。

室内灯具高度应大于2.5m，受限的可减为2.2m，低于2.2m时，应采取适当的安全措施；当灯具位于桌面上方等人碰不到的地方时，可减为1.5m。

户外灯具高度应大于3m，安装在墙上时可减为2.5m。

起重机具至线路导线间的最小距离，1kV及以下的不小于1.5m，10kV者不小于2m。

二、间接接触触电防护措施IT(保护接地)、TT（工作接地）、TN(保护接零)；1、IT系统I表示配电网不接地或经高阻接地，T表示设备外壳接地。

此系统下，应注意漏电状态并未因保护接地而消失；在380V不接地低压系统中，一般接地电阻≤4Ω，当供电源容量不超过100KVA是，接地电阻≤10Ω，10kV配电网中，高低压共用接地时，接地电阻≤10Ω。

2、TT系统前一个T表示配电网接地，后一个T表示设备外壳接地。

直接接触电击防护措施
直接接触电击防护措施是指在接触电源导体而导致的电路中的电流经过身体时所发生的电击伤害。

为了防止电击事故的发生，需要采取以下措施：
1. 员工应该接受专业的培训和指导，了解电气设备的基本知识和安全操作规程。

2. 在电气设备周围应该设置明显的标示，警示员工注意安全。

3. 在使用电气设备时，应该佩戴符合国家标准的防护用品，如绝缘手套、绝缘鞋等。

4. 在进行电气设备维修时，应该切断电源并锁定电源开关，防止误操作导致电击事故。

5. 在电气设备维修过程中，应该使用专业的维修工具和设备，避免使用金属工具和设备直接接触电源导体。

6. 在进行高压电气设备维修时，应该使用专业的绝缘杆和绝缘手套等防护设备，避免直接接触高压电源导体。

7. 在电气设备维修过程中，应该配备专业的急救设备和人员，一旦发生电击事故能够及时采取救护措施。

总之，直接接触电击防护措施是电气设备安全管理的重要组成部分，只有把防范措施做好，才能保障员工的安全。

- 1 -。

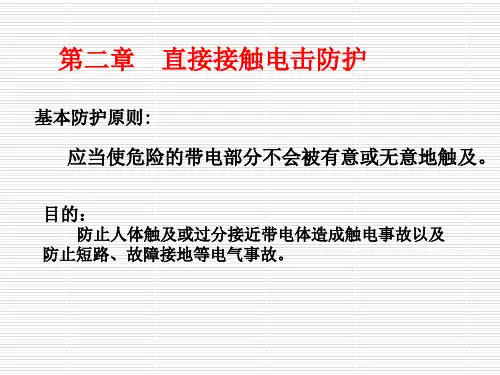

第二章直接接触电击防护直接接触电击的基本防护原则是：应当使危险的带电部分不会被有意或无意地触及。

本章所介绍的是最为常用的直接接触电击的防护措施，即绝缘、屏护和间距。

这些措施是各种电气设备都必须考虑的通用安全措施，其主要作用是防止人体触及或过分接近带电体造成触电事故以及防止短路、故障接地等电气事故。

第一节绝缘绝缘是指利用绝缘材料对带电体进行封闭和隔离。

长久以来，绝缘一直是作为防止电事故的重要措施，良好的绝缘也是保证电气系统正常运行的基本条件。

一、绝缘材料的电气性能绝缘材料又称为电介质，其导电能力很小，但并非绝对不导电。

工程上应用的绝缘材的电阻率一般都不低于1×107 Ω·m 。

绝缘材料的主要作用是用于对带电的或不同电位的导体进行隔离，使电流按照确定线路流动。

绝缘材料的品种很多，一般分为：①气体绝缘材料，常用的有空气、氮、氢、二氧化碳和六氟化硫等；②液体绝缘材料，常用的有从石油原油中提炼出来的绝缘矿物油，十二烷基苯、聚丁二烯、硅油和三氯联苯等合成油以及蓖麻油；③固体绝缘材料，常用的有树脂绝缘漆，纸、纸板等绝缘纤维制品，漆布、漆管和绑扎带等绝缘浸渍纤维制品，绝缘云母制品，电工用薄膜、复合制品和粘带，电工用层压制品，电工用塑料和橡胶、玻璃、陶瓷等。

绝缘材料的电气性能主要表现在电场作用下材料的导电性能、介电性能及绝缘强度。

它们分别以绝缘电阻率ρ( 或电导γ) 、相对介电常数εr、介质损耗角 tanδ及击穿强度E B四个参数来表示。

本节暂先介绍前三个参数。

1.绝缘电阻率和绝缘电阻任何电介质都不可能是绝对的绝缘体，总存在一些带电质点，主要为本征离子和杂质离子。

在电场的作用下，它们可作有方向的运动，形成漏导电流，通常又称为泄漏电流。

在外加电压作用下的绝缘材料的等效电路如图 2-1a 所示；在直流电压作用下的电流如图 2-1b 所示。

图中，电阻支路的电流 Ii 即为漏导电流；流经电容和电阻串联支路的电流Ia 称为吸收电流，是由缓慢极化和离子体积电荷形成的电流；电容支路的电流 I C称为充电电流，是由几何电容等效应构成的电流。

第二章触电防护第一节直接接触触电的防护防止触电及电气事故发生的技术措施：绝缘、屏护、间距、安全电压、漏电保护等措施是防止电气事故中最基本、最重要的安全技术措施，也是电气设备正常运行的必要条件，称为直接防护措施。

本章介绍前四种防护措施，漏电保护器在第六章介绍。

一、利用绝缘的防护这种防护就是利用绝缘材料把带电导体完全包封起来。

这种防护要求绝缘设计能保证在运行中长期经受电气、机械、化学和发热等造成的影响而绝缘性能应继续有效。

任何电气设备和装置都应根据使用环境和应用条件采用相应等级的绝缘。

１．绝缘材料绝缘材料可分为气体绝缘、液体绝缘和固体绝缘三种绝缘材料。

(1)气体绝缘材料:气、真空、高耐电强度气体电气设备的绝缘结构应用空气或其他气体作为绝缘介质，如线路的线间绝缘、电器的电气间隙等。

空气在正常状态下是良好的绝缘介质，但其击穿电压与大多数液体及固体介质相比是不高的。

为了提高击穿电压使气体绝缘性能提高，其一是采用高真空，空气稀薄时带电粒子也少，空气中电子与粒子碰撞机会也减少，据此，在10~35kV电力系统中广泛应用高压真空断路器；其二是采用高耐电强度气体，如六氟化硫（ＳＦ），六氟化６硫气体常温下不活泼、不燃、无臭味、无毒，500°C时不分解，液化温度也较低，击穿电压是空气的2.5倍，具有良好的绝缘和灭弧性能，现已应用于220kV及以上电压等级的高压断路器中。

(2)液体绝缘材料常用的有变压器油、电容器油和电缆油，变压器油主要用于变压器及油开关的绝缘和散热；电容器油主要用于电容器的绝缘、散热及储能；电缆油中的高压充油用于高压电缆，35kV油用于低压电缆。

绝缘油在储存、运输和运行使用过程中必须防止油被污染、老化，以保证设备安全运行，延长设备的检修周期。

(3)固体绝缘材料它是应用最广泛的绝缘材料，包括无机绝缘材料，如云母、陶瓷、石棉等；有机绝缘材料，如棉纱、纸、橡胶等；混合绝缘材料，如绝缘压塑料、绝缘薄膜、复合材料等。

第一章电气安全基础1、我国标准规定：交流额定电压1000V以上为高压，1000V以下为低压。

2、关于电力负荷分级：根据电力负荷的性质分为三个等级：一级负荷、二级负荷、三级负荷。

一级负荷的条件：a中断供电将造成人身伤亡b中断供电将在政治、经济上造成较大损失c中断供电将影响有重大政治经济意义的用电单位的正常工作。

3、电气事故的特点：a危害严重b事故类型多c危险直观识别难d概念抽象e防护研究综性强。

4、直接接触点击：发生电击时，所触及的带电体为正常运行的带电体。

间接接触点击：电气设备发生事故时，人体触及意外带电体所发生的电击。

5、电流对人体伤害程度与电流大小、电流通过人体的持续时间、电流通过人体的途径、电流的种类等因素相关。

心脏电流因数反应伤害程度与电流途径的关系。

K=I0/I,I0左手到脚的电流，I人体某一电流途径的电流.6、感知电流：电流流过人体时可引起感觉的最小的电流。

成年男性1.1mA女性0.7mA。

摆脱电流：人在触电后能自行摆脱带电体的最大电流。

成年男性16mA，女性10.5mA。

室颤电流：引起心室颤动的最小电流。

23页图1-17.第二章直接接触电击防护1.电击防护的基本准则是：在正常情况下（正常操作和无故障情况下），或在单故障情况下，易触及的可导电部分均应是无危险的。

2.电击防护基本准则中所谓“单故障”是指那几个方面：1）正常情况下不带电的易触及可导电部分变为危险的带电部分2）易触及的无危险的带电部分变为危险的带电部分3）正常不易触及的危险的带电部分变为易触及的3.针对直接接触电击的基本防护，可以由哪些防护措施来提供：可以由绝缘（基本绝缘）、屏护（外护物）、间距（包括置于伸臂范围之外）、限制稳态接触电流、限制电压（特低电压）等4.根据所防范的接触方式不同，防止电击事故的措施分为哪几类：1）直接接触电击防护措施2）间接接触电击防护措施3）兼防直接接触电击和间接接触电击的防护措施5.绝缘材料的电气性能主要由那几个参数来表示：1）绝缘电阻率2）介电常数3）介质损耗6.绝缘破坏的的形式：1）绝缘击穿2）绝缘老化3）绝缘损坏7.固体电介质的击穿形式：1）电击穿2）热击穿3）电化学击穿4）放电击穿8.什么是吸收比:在同一次试验中，用2500V的摇表测得60s时的绝缘电阻值与15s时的绝缘电阻值之比。

直接接触电击的安全防护⽅法⼀、引⾔在电⼒系统中，直接接触电击是⼀种常⻅的危害，它是指⼈体直接接触到带电体，导致电流直接流过⼈体。

这种电击事故可能导致严重的⼈身伤害甚⾄死亡。

因此，了解和掌握直接接触电击的安全防护⽅法对于保障⼈身安全具有重要意义。

本⽂将详细介绍直接接触电击的成因及危害，并探讨相应的安全防护措施。

⼆、直接接触电击的成因及危害1.成因：直接接触电击主要发⽣在⼈体直接接触到带电体时，如不慎触碰裸露的电线、破损的电器设备等。

此外，在维修电⽓设备时，如果不按照操作规程进⾏，也可能发⽣直接接触电击事故。

2.危害：直接接触电击对⼈体造成的危害⼗分严重。

电流通过⼈体可能导致肌⾁痉挛、⼼脏骤停等严重后果，甚⾄造成死亡。

此外，电击还可能引发⽕灾等安全事故，造成财产损失和⼈员伤亡。

三、安全防护⽅法1.电⽓安全设计：在进⾏电⽓设计时，应充分考虑⼈体安全因素，采取相应的防护措施。

例如，在设备外露带电部分设置遮栏或护罩，防⽌⼈体接触；合理设置保护接地和保护接零措施，降低触电⻛险；使⽤绝缘材料对电⽓设备进⾏包裹，提⾼设备整体绝缘性能。

2.安全操作规程：制定并严格执⾏安全操作规程是防⽌直接接触电击的重要措施。

操作⼈员应接受专业培训，掌握正确的操作⽅法和安全注意事项。

在进⾏电⽓作业时，应遵循先验电、后操作的原则，确保作业过程安全可控。

3.定期维护检查：电⽓设备在使⽤过程中可能出现⽼化、破损等情况，定期维护检查是及时发现并处理这些隐患的关键。

通过定期维护检查，可以及时更换破损的电线、电器设备等，消除潜在的触电⻛险。

同时，应对维护检查中发现的问题进⾏记录和分析，以便不断完善电⽓系统的安全防护措施。

4.使⽤个⼈防护⽤品：个⼈防护⽤品是防⽌直接接触电击的有效补充。

在使⽤电⽓设备时，操作⼈员应佩戴绝缘⼿套、绝缘鞋等防护⽤品，以降低触电⻛险。

此外，在特定环境下，如潮湿、易触电的环境，可考虑使⽤绝缘垫、绝缘台等辅助防护措施。

5.安全教育与培训：加强安全教育与培训是提⾼操作⼈员安全意识和技能的重要途径。

电气安全事故及防护措施摘要：人们在现代生产和生活中，使用电能是非常普遍的，但电能又对人类构成一定的威胁，触电会造成人员伤亡，电气事故会毁坏用电设备或引起火灾。

电气安全技术就是为了消除电气事故，保证安全所采用的技术措施总称。

关键词：电气、事故、防护、措施电是人们生产生活中的一种重要能源，是工厂中生产的原动力，随着社会的进步和现代化水平的提高，电的使用范围越来越广泛，他可以为人民更好的服务，所以我们在使用电器的过程中，要更多的了解电的基本性质和基本知识，在使用的过程当中才不会带有盲目性，才不会使电气设备损坏甚至造成人员伤亡，因此我们在享受着电给我们带来方便的同时，我们必须十分重视安全用电问题，正确的使用电器件。

电气事故不仅包括触电事故，而且还包括雷电、静电、电磁场危害、各种电气火灾与爆炸及电气线路和设备的故障等而造成的事故。

本文就电气事故及防护措施做出一点分析，并就此提出自己的意见和观点。

1、电气事故的种类2、1.1 触电事故触电事故是由电流形式的能量造成的事故。

他只是电气事故的一种，也是最常见的电气事故，而且大部分触电事故都是在用电过程中发生的。

1.1.1电击电击是电流流过人体，刺激肌体组织，使肌肉非自主的发生痉挛性收缩而造成的伤害，严重时会破坏人的心脏、肺部神经系统的正常工作，形成危及生命的伤害。

当电流流过人体，人体直接接受局部电能时，人体受到不同程度的伤害，这种伤害叫做电击。

电击可分为直接接触电击和间接接触电击。

直接接触电击是触及设备和线路正常运行的带电体发生的电击；间接接触电击触及正常状态下不带电，而当设备或线路故障时意外带点的导体发生的电击。

另外，电击按照人体触及带电体的方式可分为单相电机、两相电击和跨步电压电击。

1.1.2 电伤电伤是由电流热效应、化学效应、机械效应等对人体所造成的伤害。

能够形成电伤的电流通常比较大。

电伤包括电烧伤（分为电流灼伤和电弧烧伤）、电烙印（对皮肤表面的伤害）、皮肤金属化（多与电弧烧伤同时发生）、机械损伤（使肌腱、皮肤、血管、神经组织断裂以及关节脱位乃至骨折等）、电光眼（对眼睛的伤害）等多种伤害。
