各类液晶显示器特点功能及其典型应用电路

LED液晶显示器的驱动原理简介LED液晶显示器是一种基于液晶技术和LED背光技术的显示设备。

它具有低功耗、高亮度、高对比度、快速响应和宽视角等优点，被广泛应用于电子产品中，如电视、电脑显示器、手机和平板电脑等。

本文将介绍LED液晶显示器的驱动原理，包括液晶分子的排列、驱动电路和背光灯的控制。

液晶分子的排列LED液晶显示器的核心是液晶分子的排列，通过控制液晶分子的排列来实现像素的开关。

液晶分子可分为向列型和向行型两种，它们的排列方式决定了液晶分子的光学性质。

当液晶分子垂直排列时，称为向列型液晶（TN液晶）。

当向列型液晶不受电场作用时，光无法通过，显示为黑色。

当液晶分子受到电场作用时，排列会发生改变，光可以通过，显示为亮色。

通过控制电场的强弱可以实现液晶分子的开关，从而显示出不同颜色的像素。

当液晶分子平行排列时，称为向行型液晶（IPS液晶）。

向行型液晶的工作原理与向列型液晶类似，通过控制电场的强弱来实现液晶像素的开关。

驱动电路LED液晶显示器的驱动电路主要由驱动芯片和控制电路组成。

驱动芯片驱动芯片是控制液晶分子排列的关键部件。

它通常由多个行驱动器和列驱动器组成。

行驱动器负责控制向行型液晶的排列，列驱动器负责控制向列型液晶的排列。

驱动芯片通过接收来自控制电路的指令和数据，并将其转换成驱动信号，输出到液晶屏的行和列上。

通过逐行逐列的扫描方式，将驱动信号传输到每个像素上，从而实现对像素的控制。

控制电路控制电路负责与操作系统或外部设备进行通信，接收图像和视频数据，并将其转换成驱动芯片所需的指令和数据。

控制电路还负责控制LED背光灯的亮度和背光区域的划分。

通过调节LED背光灯的亮度，可以实现屏幕的亮度调节。

通过划分背光区域，可以实现局部背光调节，提高画面的对比度。

背光灯的控制LED液晶显示器的背光灯通常采用LED作为光源，具有高亮度和高能效的特点。

背光灯的控制对于显示器的亮度、对比度和颜色的表现至关重要。

背光灯的控制通常通过PWM（脉宽调制）技术实现。

液晶电视原理与电路图
液晶电视是一种使用液晶显示技术的电视设备。

液晶显示技术是将液晶材料放置在两块平板玻璃之间，并添加适当的电场使之发生变化的原理。

液晶材料具有自发光能力，但是需要适当的光源才能产生可见的图像。

液晶电视的电路图包括主要的控制板、电源板和驱动板等。

控制板是液晶电视的核心部分，它包含处理器、存储器、多个接口和控制电路等。

处理器负责接收和处理来自各种输入源的信号，存储器用于存储图像、音频和视频数据，接口用于连接外部设备，控制电路负责控制图像和音频的输出。

电源板是为液晶电视提供电能的部分，它包括变压器、稳压器、开关电源等组件。

变压器负责将输入的交流电转换成所需的直流电，稳压器用于保持电压的稳定，开关电源则用于提供电流。

驱动板是液晶电视中用于控制液晶显示效果的部分，它包括扫描电路和驱动电路等。

扫描电路负责按照一定的规律将图像数据传输到各个像素点上，驱动电路则负责控制液晶材料的变化，使得像素点可以根据接收到的信号来改变亮度和颜色。

除了以上主要的电路部分，液晶电视还包括其他辅助电路，如音频放大电路、调光电路、降噪电路等，它们共同作用于液晶电视的正常运行和显示效果的优化。

总体来说，液晶电视通过液晶材料的变化和驱动电路的控制，
实现了高质量的图像显示效果。

各个电路之间相互配合，共同构建出一个完整的液晶电视系统。

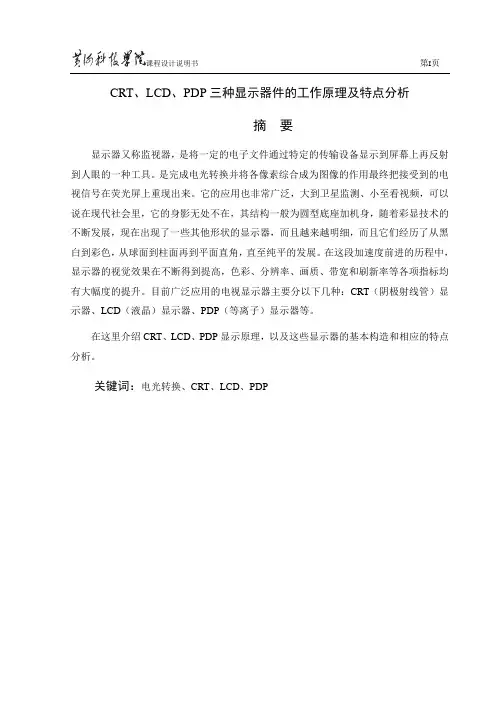

CRT、LCD、PDP三种显示器件的工作原理及特点分析摘要显示器又称监视器，是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种工具。

是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。

它的应用也非常广泛，大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在，其结构一般为圆型底座加机身，随着彩显技术的不断发展，现在出现了一些其他形状的显示器，而且越来越明细，而且它们经历了从黑白到彩色，从球面到柱面再到平面直角，直至纯平的发展。

在这段加速度前进的历程中，显示器的视觉效果在不断得到提高，色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。

目前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管）显示器、LCD（液晶）显示器、PDP（等离子）显示器等。

在这里介绍CRT、LCD、PDP显示原理，以及这些显示器的基本构造和相应的特点分析。

关键词：电光转换、CRT、LCD、PDP目录1.概论 (1)2.CRT显示器 (1)2.1CRT显像管的基本结构 (2)2.2CRT显示器的工作原理 (6)2.3CRT显示器的特性 (6)3.LCD显示器 (8)3.1LCD显示器的基本结构 (8)3.2LCD显示器的工作原理 (9)3.3LCD显示器的特性 (9)4.PDP显示器 (10)4.1PDP显示器的基本结构 (11)4.2PDP显示器的工作原理 (11)4.3PDP显示器的特性 (12)总结 (14)致谢 (15)参考文献 (16)1 概论显像管可分为黑白和彩色显像管，它是将电信号转化为光信号的器件，能实时地将计算机工作情况和结果以光的形式显示在荧光屏上，具有监视和显示的作用，国外称为监视器，国内称为显示器。

显示屏的尺寸和显像管的点距是显像管最主要的两个参数。

根据三基色原理，在彩色显像管的荧光屏上需涂敷3种荧光粉，相应地还需设置3支电子枪，所以彩色显像管与黑白显像管在结构及工作过程等方面又有许多不同。

液晶屏显示原理及其在电子产品中的应用液晶屏技术在现代电子产品中得到了广泛的应用，它是一个普遍存在的屏幕类型，被用于电视、电脑显示器、智能手机、平板电脑等等。

但是，很多人可能并不知道液晶屏幕到底是如何工作的，这篇文章将深入探讨液晶屏的基本原理，并介绍一些常见的应用场景。

一、液晶屏的基本原理液晶屏的原理与充分利用液晶分子特殊的物理性质有关。

液晶是一种介于固体和液体之间的物态形式，具有部分分子有序排列和部分分子无规则排列的特性。

当液晶分子排列被施加电场时，分子会自动地进行重组，从而改变其对光的折射，从而实现图像的显示。

一个基本的液晶显示器通常由5个主要部分组成：液晶屏、背光源、驱动电路、控制电路和外壳。

其中，液晶屏是显示器最重要的组成部分，背光源可以为液晶屏中的像素提供光线，驱动电路是用来控制液晶分子的排列，从而控制显示器的透光性。

随着控制电路提供的信号的变化，驱动电路则可以根据需求逐渐变化液晶分子的排列，完成不同图像的显示。

液晶分子可以根据电场的强度进行排列。

当申请电场使液晶分子垂直于电场的方向，将会通过液晶屏穿过的相应部分的像素显示。

在弱电场的情况下，液晶分子几乎保持平行于面板的方向。

此时，光线会被完全地阻挡，显示的区域将会显示黑色的像素。

强电场下，液晶分子垂直于面板的方向，光线可以自由流过，此时像素将会显现为全亮的状态。

通过同样的原理，液晶分子可以以不同的方式分散排列，以实现变化和交错的图像。

二、液晶屏的广泛应用由于便携式电子设备的普及，液晶屏技术逐渐得到了广泛应用。

当今的手机和平板电脑的屏幕远比以前的CRT显示屏更薄更轻更节能。

液晶电视也成为现代家庭中不可或缺的家庭娱乐设备。

除了这些主要应用外，液晶屏技术还在其他领域得到了广泛的应用。

在汽车驾驶室中，液晶屏技术被用于仪表板和娱乐系统中。

在医疗领域，液晶屏可以用于医生病人之间的交流，以及各种设备的控制界面。

在工业生产领域，液晶显示器被广泛用于各种场合，如生产现场和监控室。

液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路，其工作原理主要分为两部分：显示驱动电路和背光驱动电路。

1. 显示驱动电路：液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向，从而实现图像的显示。

其工作原理如下： a. 对于每个像素点，显示驱动电路会给出相应的控制信号，
这些像素控制信号被送入液晶屏，引起液晶中对应的液晶分子定向。

b. 通过改变这些分子的定向，液晶可以通过光的偏振来调节
光的透过度，进而实现对图像的显示。

通过控制不同的像素点的液晶分子定向，可以显示出完整的图像。

2. 背光驱动电路：背光驱动电路用于提供足够的亮度和均匀的背光光源。

其工作原理如下：
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源，通常是利用冷阴极荧光灯（CCFL）或发光二极管（LED）来
提供背光。

b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压，用于激活冷阴极荧光灯。

对于LED背光，背光驱
动电路则根据LED的特性提供适当的直流电压和电流。

c. 通过调整背光驱动电路的输出电压和电流，可以控制背光
亮度的大小。

综上所述，液晶屏电路通过显示驱动电路控制液晶分子的定向，从而实现图像的显示，同时通过背光驱动电路提供合适的背光亮度，使图像在液晶屏上清晰可见。

液晶显示器电路板原理液晶显示器电路板原理由于液晶采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

液晶显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

液晶显示器故障维修虽然是电源、高压二合一的电路板，但是它们之间还是相对独立的，所以如果电源出了故障，可以单独维修电源。

这里需要说明的是，如果这类板的高压部分坏了，在修不好或没有维修价值的情况下，不必要换整个电路板。

高压部分和电源部分虽然在同一块电路板上，但是它们可以单独更换。

如果更换高压部分，可以将原板的高压部份拆掉（主要拆高压线圈和相关电路元器件），目的是为新高压板留出安装空间。

然后将新高压板贴在原板拆件的地方，并将新高压板的供电及信号控制和原板对应接上即可。

这是最合理的维修方法，并且在我们日常维修中，采用此方法修复后的高压、电源二合一电路板其性能和原板一样。

因为液晶的高压部分只负责背光灯的工作，只要有高压板，灯管就可以工作；只要灯管工作了，背光问题也就自然解决了，所以这并不是太难的问题。

LCD几种显示类型介绍LCD（液晶显示器）是目前应用最广泛的平板显示技术之一，广泛应用于电视、电脑、手机、平板电脑等各种设备中。

根据不同的原理和结构，LCD显示器可分为多种类型。

以下将介绍LCD的几种主要显示类型。

1.TFT-LCD（薄膜晶体管液晶显示器）TFT-LCD是当前最主流的LCD显示技术，它采用薄膜晶体管作为每个像素点的控制开关，能够实现快速的响应速度和高质量的画面表现。

其中，TFT代表薄膜晶体管，表示每个液晶像素都被一个晶体管控制。

TFT-LCD显示器的最大优点是颜色还原度高，显示效果细腻，且能适应高分辨率与高亮度的显示要求。

大多数电脑显示器和高端电视就采用了TFT-LCD技术。

2.IPS-LCD（进通气孔开关液晶显示器）IPS-LCD是一种在TFT-LCD技术基础上改进的显示技术。

它的最大特点是拥有广视角，色彩还原度高，同时具有快速响应速度和较高的亮度。

这种液晶技术克服了TN-LCD（下文会介绍）的观看角度狭窄、色彩变化等问题。

IPS-LCD显示器被广泛应用于由于需要大视角和高色彩精度的领域，如专业设计、摄影等。

3.VA-LCD（垂直对齐液晶显示器）VA-LCD是一种垂直微扭转液晶技术，其特点是对比度高、观看角度更广，显示效果优于TN-LCD。

基于VA-LCD技术制造的显示器，能够实现更高的静态对比度和更大的观看角度范围，能够呈现更深的黑色和更鲜艳的颜色。

VA-LCD显示器因为良好的色彩表现和高对比度，适用于观看电影、游戏和图片等需要高画质表现的领域。

4.TN-LCD（扭曲向列液晶显示器）TN-LCD是最早问世的液晶显示技术，其特点是响应速度非常快，也较为廉价。

然而，相较于其他LCD类型，TN-LCD的观看角度较狭窄，色彩表现较差，同时在大面积亮部显示时会有较明显的亮度不均匀情况。

因此，TN-LCD并不适用于专业需求色彩准确性和广视角性能的场合，但在市场上仍然存在较大的应用。

5.OLED（有机发光二极管）OLED是另一种广泛应用于电子设备的显示技术，它不同于LCD，是一种基于有机发光材料的电致发光技术。

了解计算机显示器的种类和功能计算机显示器是我们日常生活中不可或缺的重要设备之一。

它以其独特的显示效果和功能，为我们带来了更加清晰、绚丽的视觉体验。

本文将介绍计算机显示器的种类和功能，帮助读者更好地了解和选择适合自己需求的显示器。

一、液晶显示器液晶显示器是目前广泛使用的一种显示技术。

它采用了液晶分子的光电效应，通过背光源和液晶屏幕的组合，实现了图像的显示。

1. 普通液晶显示器：普通液晶显示器是最常见的类型，它具有较高的分辨率和显示质量，能够满足大部分用户的需求。

它广泛应用于办公、娱乐、教育等各个领域。

2. LED背光液晶显示器：LED背光液晶显示器利用LED背光源取代传统的荧光灯背光源，具有更高的亮度和对比度，同时功耗更低。

LED显示器在色彩还原度、显示效果等方面比传统液晶显示器更为出色。

3. IPS液晶显示器：IPS液晶显示器是基于广视角技术的液晶显示器，它拥有更宽广的视角范围，可以在不同角度下获得更清晰的显示效果。

这种显示器适合多人同时观看或需要大范围视角的应用。

二、曲面显示器曲面显示器是近年来新兴的一种显示技术，它采用弧形设计，使屏幕呈现一定的弧度，以提供更加沉浸式的视觉体验。

1. 轻度曲率显示器：轻度曲率显示器是最常见的曲面显示器类型，它的曲率半径较小，一般在1000R到1800R之间，适合大部分用户的日常使用。

2. 重度曲率显示器：重度曲率显示器的曲率半径比较小，一般在400R到800R之间，能够提供更强烈的沉浸感，适合专业影音制作、游戏等对画面要求较高的场景。

三、触摸屏显示器触摸屏显示器结合了显示和触摸功能，用户可以通过手指在屏幕上进行操作和控制。

1. 电阻式触摸屏：电阻式触摸屏是最常见的触摸屏技术之一，它由多层特殊材料构成，当屏幕被按下时，触摸点会改变电流，通过电流变化来识别触摸位置。

2. 电容式触摸屏：电容式触摸屏利用人体带电特性，当手指触摸屏幕时，会形成一个电容，通过检测电容变化来识别触摸点位置。

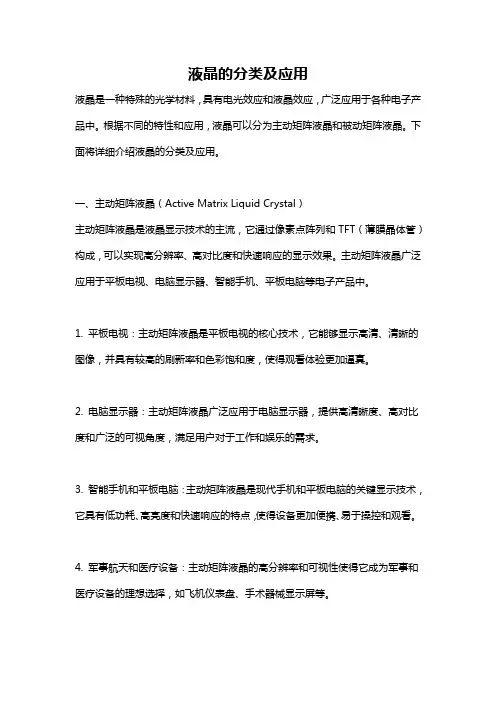

液晶的分类及应用液晶是一种特殊的光学材料，具有电光效应和液晶效应，广泛应用于各种电子产品中。

根据不同的特性和应用，液晶可以分为主动矩阵液晶和被动矩阵液晶。

下面将详细介绍液晶的分类及应用。

一、主动矩阵液晶（Active Matrix Liquid Crystal）主动矩阵液晶是液晶显示技术的主流，它通过像素点阵列和TFT（薄膜晶体管）构成，可以实现高分辨率、高对比度和快速响应的显示效果。

主动矩阵液晶广泛应用于平板电视、电脑显示器、智能手机、平板电脑等电子产品中。

1. 平板电视：主动矩阵液晶是平板电视的核心技术，它能够显示高清、清晰的图像，并具有较高的刷新率和色彩饱和度，使得观看体验更加逼真。

2. 电脑显示器：主动矩阵液晶广泛应用于电脑显示器，提供高清晰度、高对比度和广泛的可视角度，满足用户对于工作和娱乐的需求。

3. 智能手机和平板电脑：主动矩阵液晶是现代手机和平板电脑的关键显示技术，它具有低功耗、高亮度和快速响应的特点，使得设备更加便携、易于操控和观看。

4. 军事航天和医疗设备：主动矩阵液晶的高分辨率和可视性使得它成为军事和医疗设备的理想选择，如飞机仪表盘、手术器械显示屏等。

二、被动矩阵液晶（Passive Matrix Liquid Crystal）被动矩阵液晶是液晶显示技术中的传统形式，它由若干行和列的导电线构成，通过变化的电场控制液晶的状态。

被动矩阵液晶的制造成本较低，但其显示速度和分辨率较低，只适用于低端产品和特定的应用领域。

1. 数码相框：被动矩阵液晶广泛应用于数码相框，展示照片和视频的画面。

虽然分辨率较低，但被动矩阵液晶具有低功耗、成本较低的优势。

2. 便携式游戏机：由于被动矩阵液晶是一种经济实惠的显示技术，因此常用于便携式游戏机中，如掌上游戏机。

3. 低端手表和小型数码设备：被动矩阵液晶适用于制造成本要求较低的小型数码产品，如智能手表、计算器等。

综上所述，液晶根据不同的特性和应用可以分为主动矩阵液晶和被动矩阵液晶。

液晶的工作原理及典型应用定义及分类液晶（Liquid Crystal，简称LC）是一种特殊的有机化合物，具有介于液体和晶体之间的特性，可以通过外加电场改变其光学性质。

液晶可以根据其排列方式和结构特点分为各种类型，常见的有向列型液晶（TN-LCD）、平面转向型液晶（IPS-LCD）、垂直转向型液晶（VA-LCD）等。

工作原理液晶的工作原理基于液晶分子的排列和电场的作用，通过改变液晶分子的排列方式来控制光的通过与阻碍，从而实现液晶的显示功能。

1.利用向列型液晶（TN-LCD）为例，它的液晶分子排列方式是平行于两个平行电极。

当不施加电场时，液晶分子呈现出扭曲排列，光线无法通过。

当施加电场时，液晶分子排列方向改变，使光线通过液晶分子时发生折射，从而呈现出不同的颜色和亮度。

2.平面转向型液晶（IPS-LCD）的工作原理与TN-LCD类似，不同之处在于液晶分子的排列方式更加均匀，因此IPS-LCD具有更广视角和更准确的颜色还原能力。

3.垂直转向型液晶（VA-LCD）的工作原理是液晶分子在不施加电场时垂直排列，阻碍光线通过。

当施加电场时，液晶分子平行排列，使光线可以通过液晶层。

典型应用液晶作为一种优秀的光电器件，被广泛应用于各个领域。

以下为液晶的典型应用。

1. 液晶显示器液晶显示器是液晶技术应用最广泛的领域之一。

其薄型化、节能、色彩还原能力和观看角度宽等特点使得液晶显示器在计算机、电视、平板电脑、手机等电子产品中得到广泛应用。

在液晶显示器中，液晶作为显示元件，通过控制电场来改变液晶分子的排列，进而控制光线的通过和折射，实现图像的显示。

2. 液晶模组液晶模组是指将液晶显示器的驱动电路和控制电路等组件集成封装在一起，形成一个完整的显示单元。

液晶模组在液晶显示器中起到电源驱动、信号传输和显示控制等作用。

液晶模组广泛应用于手机、电视、监视器、机场显示屏等各种显示设备中，为这些设备提供高清、稳定、亮度可调的显示效果。

3. 液晶投影仪液晶投影仪利用液晶技术和光学技术，将图像通过液晶面板进行处理，再通过透镜投射到屏幕或其他投影面上。

液晶显示器原理及主要性能参数1.光线透过偏振片：液晶显示器的背光源会产生一束偏振光，通过第一个偏振片，只有与光波方向平行的光才能通过。

2.控制电场作用：液晶分子排列方式的改变是通过施加电场来实现的。

电场作用下，液晶分子会发生排列，改变光的透过性。

3.第二个偏振片的选择透过性：液晶分子排列的方式会改变光的偏振方向，进而影响到第二个偏振片的透过性。

如果液晶分子排列方式改变，使得光与第二个偏振片的偏振方向互相垂直，光就会被第二个偏振片阻止通过。

4.彩色滤光器：为了实现彩色显示，液晶显示器通常还会加入彩色滤光器。

彩色滤光器可以将光分为红、绿、蓝三种颜色，通过排列不同颜色的液晶分子来控制各个颜色的亮度。

1.分辨率：液晶显示器的分辨率决定了显示器能够显示的像素数量，通常以水平像素数×垂直像素数来表示。

较高的分辨率可以提供更清晰的图像。

2.对比度：对比度是指显示器上最亮部分与最暗部分之间的亮度差值。

较高的对比度可以提供更鲜明的图像，同时还能提高图像的细节显示能力。

3. 亮度：亮度指显示器发射的光的强度，通常以尼特（nit）为单位。

较高的亮度可以提供更清晰明亮的图像，在光照明亮的环境中也能更好地显示。

4.响应时间：响应时间是指液晶显示器从接收到信号到显示完整图像所需的时间。

低延迟的响应时间可以减少图像残影，提高图像的清晰度，尤其在快速移动的图像中效果更为明显。

5.刷新率：刷新率是指显示器每秒刷新图像的次数，以赫兹（Hz）为单位表示。

较高的刷新率可以提供更流畅的图像显示，尤其在观看视频或玩游戏时更为重要。

6.视角：视角指观察者在不同角度观察时，显示器上的图像是否仍然保持清晰和准确。

较大的视角可以使更多的人同时观看显示器上的内容。

除了以上这些主要性能参数外，液晶显示器还有其他一些辅助参数，如色域范围、色彩准确度等，这些参数可以影响显示效果的细节和色彩还原的质量。

总的来说，液晶显示器通过控制液晶分子的排列来实现图像的显示。

TFTLCD显示驱动电路设计TFTLCD显示驱动电路设计是一种将数字信号转换为模拟信号并驱动液晶屏幕显示的电路设计。

TFTLCD显示屏是一种广泛应用于电子产品中的显示器，具有高分辨率、色彩鲜艳和快速响应的特点。

以下是关于TFTLCD显示驱动电路设计的一些关键内容。

首先，TFTLCD显示驱动电路设计需要选择适当的电源电压和电流。

通常，TFTLCD显示屏需要使用两种电源电压：逻辑电源电压和驱动电源电压。

逻辑电源电压一般为3.3V或5V，用于驱动显示屏的控制逻辑。

驱动电源电压一般为正负15V，用于驱动液晶屏显示像素。

电源的选取应该考虑到液晶屏的工作条件和驱动器的要求。

其次，TFTLCD显示驱动电路设计需要选择适当的驱动器芯片。

液晶屏的驱动器芯片是将数字信号转换为模拟信号并驱动液晶屏显示的核心部件。

驱动芯片的选取应该根据液晶屏的像素尺寸、分辨率和工作电压等参数进行匹配。

常见的TFTLCD显示驱动芯片有ILI9341、ILI9486、HX8357等。

第三，TFTLCD显示驱动电路设计需要实现像素点的控制和扫描。

像素的控制和扫描是通过驱动芯片的引脚与液晶屏的引脚进行连接来完成的。

通常，液晶屏的像素点是按行或按列扫描的方式进行显示。

在设计电路时，需要根据驱动芯片的扫描模式和引脚功能来确定像素点的控制和扫描方式。

第四，TFTLCD显示驱动电路设计还需要考虑接口协议和信号处理。

常见的接口协议有SPI、RGB、I2C等。

接口协议的选择应该基于具体的应用场景和驱动芯片的支持。

信号处理包括对输入信号进行滤波、放大、采样和控制等操作，以确保输入信号的质量和准确性。

第五，TFTLCD显示驱动电路设计还需要考虑电源管理和保护功能。

电源管理可以通过电源管理IC来实现，以提供电源的稳定性和效率。

保护功能包括过压保护、过流保护和短路保护等，以保护电路和液晶屏的安全性和稳定性。

最后，TFTLCD显示驱动电路设计需要进行模拟仿真和电路优化。

液晶显示器特点及工作原理液晶显示器特点及工作原理液晶显示器(LCD)是现在非常普遍的显示器。

它具有体积小、重量轻、省电、辐射低、易于携带等优点。

液晶显示器（LCD）的原理与阴极射线管显示器（CRT）大不相同。

LC D是基于液晶电光效应的显示器件。

包括段显示方式的字符段显示器件；矩阵显示方式的字符、图形、图像显示器件；矩阵显示方式的大屏幕液晶投影电视液晶屏等。

液晶显示器的工作原理是利用液晶的物理特性，在通电时导通，使液晶排列变得有秩序，使光线容易通过；不通电时，排列则变得混乱，阻止光线通过。

下面介绍三种液晶显示器的工作原理。

1.“扭曲向列型液晶显示器” （Twisted Nematic Liquid crystal display）,简称“TN型液晶显示器”。

这种显示器的液晶组件构造如图11所示。

向列型液晶夹在两片玻璃中间。

这种玻璃的表面上先镀有一层透明而导电的薄膜以作电极之用。

这种薄膜通常是一种铟（Indiu m）和锡（Tin）的氧化物（Oxide），简称ito。

然后再在有ito的玻璃上镀表面配向剂，以使液晶顺着一个特定且平行于玻璃表面之方向排列。

（图11 a）中左边玻璃使液晶排成上下的方向，右边玻璃则使液晶排成垂直于图面之方向。

此组件中之液晶的自然状态具有从左到右共的扭曲, 这也是为什么被称为扭曲型液晶显示器的原因。

利用电场可使液晶旋转的原理，在两电极上加上电压则会使得液晶偏振化方向转向与电场方向平行。

因为液态晶的折射率随液晶的方向而改变，其结果是光经过TN型液晶盒以后其偏振性会发生变化。

我们可以选择适当的厚度使光的偏振化方向刚好改变。

那么，我们就可利用两个平行偏振片使得光完全不能通过（如图12所示）。

若外加足够大的电压Ｖ使得液晶方向转成与电场方向平行，光的偏振性就不会改变。

因此光可顺利通过第二个偏光器。

于是，我们可利用电的开关达到控制光的明暗。

这样会形成透光时为白、不透光时为黑，字符就可以显示在屏幕上了。

液晶种类及特点
液晶是一种物质状态，既有固体的有序性，又有液体的流动性。

根据分子结构和性质，液晶可以分为多种类型，每种类型具有其独特的特点，适用于不同的显示技术和应用场景。

具体如下：
1、联苯液晶：这类液晶材料通常具有良好的化学稳定性和较宽的工作温度范围。

它们经常用于制作具有高可靠性和长寿命的液晶显示器件。

2、苯基环己烷液晶：这种类型的液晶材料以其高速响应时间而闻名，适合用于需要快速刷新的屏幕，如游戏显示器和智能手机屏幕。

3、酯类液晶：酯类液晶材料在光学性能和电光效应方面表现出优异的特点。

它们被广泛用于各种液晶显示器中，包括便携式设备和家用电子产品的显示屏。

除了上述基于分子结构的分类外，液晶显示器（LCD）技术也可以根据显示面板的类型进行分类：
1、TN（扭曲向列型）：这是最常见的LCD类型，特点是成本低，响应时间快，但视角相对较窄，色彩还原度一般。

2、VA（垂直对齐型）：提供更宽的视角和更好的对比度，但响应时间不如TN屏快。

3、IPS（平面内切换型）：拥有最宽广的视角和优秀的颜色表现，适合图像密集型的应用程序，如图形设计和照片编辑。

各类液晶显示器特点功能及其典型应用电路液晶显示器简介：在中应用晶液显示器作为输出器件有以下几个优点：1、显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。

因此，液晶显示器画质高且不会闪烁。

2、数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。

2、体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。

3、功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。

液晶显示原理：液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

液晶显示器的分类：液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

字符型液晶显示器：（其以LCD1602为例）特点：字符型LCD一般有以下几种分辨率，8*1、16*1、16*4、20*2、20*4、40*2、40*4等，其中8（16、20、40）的意义为一行可以显示的字符（数字）数，1（2、4）的意思是指显示行数，比如LCD1602型就是16*2分辨率的字符型LCD。

汉字的显示一般采用图形的方式，事先从微机中提取要显示的汉字的点阵码（一般用字模提取软件），每个汉字占32B，分左右两半，各占16B，左边为1、3、5···右边为2、4、6···根据在LCD上开始显示的行列号及每行的列数可找出显示RAM对应的地址，设立光标，送上要显示的汉字的第一字节，光标位置加1，送第二个字节，换行按列对齐，送第三个字节···直到32B显示完就可以LCD上得到一个完整汉字。

液晶于1888年由奥地利植物学者发现，是一种介于固体与液体之间，具有规则性分子排列的有机化合物，一般最常用的液晶型式为向列（nematic）液晶，分子形状为细长棒形，长宽约1nm~10nm，在不同电流电场作用下，液晶分子会做规则旋转90度排列，产生透光度的差别，如此在电源ON/OFF下产生明暗的区别，依此原理控制每个像素，便可构成所需图像，因此液晶显示模块具有开发和研究的重要意义。

关键词: 液晶；有机化合物；像素；图像。

AbstractLCD in 1888 by Austrian scholars found that plant，Is a kind of between solid and liquid,has the regularity of molecular arrangement of organic compounds,the most commonly used commonly for nematic liquid crystal type of nematic liquid crystal, molecular shape for long bar, width of about 1nm to 10nm, under different current electric fields, the liquid crystal molecules will do arrange rules rotated 90 degrees, producing the difference of light transmittance, so the power ON/OFF under the difference between light and shade, each pixel according to the principle of control, can form the image, so the liquid crystal display module has the significance of the research and development.Keywords: Liquid crystal; Organic compounds; Pixel; image摘要 (I)Abstract .............................................................. 错误!未定义书签。
