高频单级、两级小信号单、双调谐放大器通信电子电路硬件实验报告

双调谐回路放大器实验报告篇一：实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.练习使用示波器、信号发生器和万用表。

3.熟悉谐振电路的幅频特性分析——通频带与选择性。

4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。

5.熟悉和了解放大器的动态范围及其测试方法。

二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板G1三、实验内容及步骤单调谐回路谐振放大器1.实验电路见图1-1L1图1-1 单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。

2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。

3.动态研究（1）测量放大器的动态范围Vi ~ V o （在谐振点上）a.选R=10K ，Re=1K 。

把高频信号发生器接到电路输入端，电路输出端接示波器。

选择正常放大区的输入电压Vi，调节频率f使其为，调节Ct，使回路“谐振”，此时调节Vi由变到，逐点记录V o 电压，完成表1-2的第二行。

（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ 时，重复上述过程，完成表1-2的第三、四行。

在同一坐标纸上画出Ic 不同时的动态范围曲线V o—Vi,并进行比较与分析。

*Vi , V o可视为峰峰值（2）测量放大器的频率特性 a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为，调节Ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注意测量V o变化快的点），测得在不同频率f时对应的输出电压V o，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的倍的两个频率之差为放大器的3dB带宽）。

高频小信号单调谐与双调谐放大器实验报告14044012 孙胤邦14 级电子一班•输出电压幅值U/mV1 \j \J____ ■实验表格及图像单调谐放大器的电压幅值输入信号频率f/fHz 5.45.55.65.75.85.96 6.16.26.36.46.56.66.76.86.9输出电压幅值U/m V 1.61.7622.162.42.73.123.844.86.327.928.087.526.084.83.84单调谐放大器幅频特性输入信号频率9 8 72 1如图所示（纵坐标为幅值mV ,横坐标为频率MHZ ）单调谐的峰值为8.08mV , 下降到0.707倍时的值为5.71mv 。

输入 信号 频率 f/MHz 48 55 25 45 6 5 7 5 8 5 9 66 162 63 64 65 66 67 68 6 9 7 7 1 输出 电压 幅值 U/mV 0 61 1 4257 46 85 85 45 66 47 27 46 24 43 62 2 81 6 81 41 1 2双调谐回路幅频特性如图所示（纵坐标为幅值mV ,横坐标为频率MHZ ）双调谐的峰值为7.40mV 和7.40mv 下降到0.707倍时的值为5.23mV 和5.23mV 。

这样看来，单调谐放大器优点是电路简单，缺点是通频带窄、选择性差、增益低。

双调谐放大器具有良好的选择性、 较宽的通频带。

而且由图可以看出双调谐的选 择性明显优于单调谐放大器。

值幅压电岀输2 3 4 5 输入信号频率6 7 88 7 6 54 3 2 1 0放大器输入电压与输出电压关系三、（纵坐标为输出电压V,横坐标为输入电压mV ）。

当放大器的输入电压增加到一定的程度之后，输出的波形会失真，和输入波形不再一模一样。

二、实验结论及感想这是这一学期的第一次高频实验，通过低频放大的和高频所学内容，使我更真切地了解了高频小信号调谐放大器的工作原理，尤其是单级单调谐放大器和双级单调谐放大电路的原理，更是巩固了通电理论课上学到的谐振放大器电压增益、通频带、选择性的相关知识和计算方法，并在实验中测试了各组数据，验证了理论知识。

高频小信号调谐放大器实验报告一、实验目的1、掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、熟悉谐振回路的调谐方法及测试方法。

3、掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

二、实验内容1、谐振频率的调整与测定。

2、主要技术性能指标的测定：谐振频率、谐振放大增益Avo及动态范围、通频带BW0.7。

三、实验仪器1、1号板信号源模块 1块2、2号板小信号放大模块 1块3、6号板频率计模块 1块4、双踪示波器 1台5、万用表 1块6、扫频仪（可选） 1块四、单调谐小信号放大器实验原理小信号谐振放大器是接收机的前端电路，主要用于高频小信号或微弱信号的线形放大。

实验单元电路由晶体管N1和选频回路T1组成，不仅对高频小信号放大，而且还有选频作用。

实验原理图见图1。

本实验中单调谐小信号放大的谐振频率为fs=10.7MHz。

放大器各项性能指标及测量方法如下：1、谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f0的表达式为∑=LC f π210式中L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中Coe 为晶体管的输出电容；Cie 为晶体管的输入电容；P1为初级线圈抽头系数；P2为次级线圈抽头系数。

谐振频率f0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f0。

2、电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数AV0称为调谐放大器的电压放大倍数。

AV0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100式中，∑g 为谐振回路谐振时的总电导。

要注意的是y fe 本身也是一个复数，所以谐振时输出电压V 0与输入电压V i 相位差不是180º而是为180º+Φfe 。

高频小信号放大器实验报告高频小信号谐振放大器一、实验目的1、了解高频小信号谐振放大器的电路组成、工作原理。

2、进一步理解高频小信号放大器与低频小信号放大器的不同。

3、掌握用Multisim8分析、测试高频小信号放大器的基本性能。

4、掌握谐振放大器的调试方法。

5、掌握用示波器测试小信号谐振放大器的基本性能。

6、学会用扫频仪测试小信号谐振放大器幅频特性的方法。

二、实验仪器双踪示波器 数字频率计 高频毫伏表频率特性测试仪BT —3 直流稳压电源 万用表高频信号发生器三、实验原理高频小信号谐振放大器最典型的单元电路如图4.2.1所示，由LC 单调谐回路作为负载构成晶体管调谐放大器。

晶体管基极为正偏，工作在甲类状态，负载回路调谐在输入信号的频率10.7MHz 上。

该放大电路能够对输入的高频小信号进行反相放大。

LC 调谐回路的作用主要有两个：一是选频滤波，选择放大o f f =的工作信号频率，抑制其它频率的信号。

二是提供晶体管集电极所需的负载电阻，同时进行阻抗匹配变换。

高频小信号频带放大器的主要性能指标有：（1）中心频率o f ：指放大器的工作频率。

它是设计放大电路时，选择有源器件、计算谐振回路元件参数的依据。

（2）增益：指放大器对有用信号的放大能力。

通常表示为在中心频率上的电压增益和功率增益。

电压增益 o o i A V V υ= （4.2.1）功率增益 po o i A P P = ( 4.2.2）图4.2.1 晶体管单调谐回路调谐放大器式中o V 、i V 分别为放大器中心频率上的输出、输入电压，o P 、i P 分别为放大器中心频率上的输出、输入功率。

增益通常用分贝表示为()20lg o o i A dB V V υ= ( 4.2.3） ()10lg po o i A dB P P = ( 4.2.4）（3）通频带：指放大电路增益由最大值下降3db 时所对应的频带宽度，用BW 0,7表示。

它相当于输入不变时，输出电压由最大值下降到0.707倍或功率下降到一半时对应的频带宽度，如图4.2.2所示。

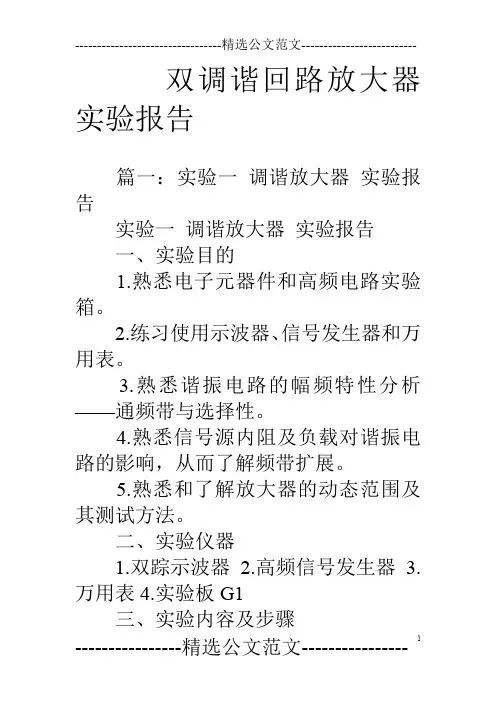

双调谐回路放大器实验报告篇一：实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.练习使用示波器、信号发生器和万用表。

3.熟悉谐振电路的幅频特性分析——通频带与选择性。

4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。

5.熟悉和了解放大器的动态范围及其测试方法。

二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板G1三、实验内容及步骤单调谐回路谐振放大器1.实验电路见图1-1L1图1-1 单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。

2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。

3.动态研究（1）测量放大器的动态范围Vi ~ V o （在谐振点上）a.选R=10K ，Re=1K 。

把高频信号发生器接到电路输入端，电路输出端接示波器。

选择正常放大区的输入电压Vi，调节频率f使其为，调节Ct，使回路“谐振”，此时调节Vi由变到，逐点记录V o 电压，完成表1-2的第二行。

（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ 时，重复上述过程，完成表1-2的第三、四行。

在同一坐标纸上画出Ic 不同时的动态范围曲线V o—Vi,并进行比较与分析。

*Vi , V o可视为峰峰值（2）测量放大器的频率特性 a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为，调节Ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注意测量V o变化快的点），测得在不同频率f时对应的输出电压V o，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的倍的两个频率之差为放大器的3dB带宽）。

1-3 小信号调谐放大器一 .实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。

二 . 实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。

三 .实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。

2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。

扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。

点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。

利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。

按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。

显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。

用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：① 通过鼠标点击显示屏，选择实验项目中“高频原理实验”,然后再选择“小信号调谐放大电路实验”,通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。

实验一高频小信号谐振放大器一、实验目的1．高频小信号谐振放大器的工作原理及电路构成和电路元器件的作用。

2．了解高频小信号的质量指标和谐振放大器的性能。

3．掌握L,C参数对谐振频率的影响。

4．分析单调谐回路放大器的质量指标，测量电压增益，测量功率增益；测量放大器的频率。

二、预习要求1．复习高频小信号放大器的功用。

答：高频小信号放大器主要用于放大高频小信号, 属于窄带放大器。

由于采用谐振回路作负载，解决了放大倍数、通频带宽、阻抗匹配等问题，高频小信号放大器又称为小信号放谐振放大器。

就放大过程而言，电路中的晶体管工作在小信号放大区域中，非线性失真很小。

一方面可以对窄带信号实现不失真放大，另一方面又对带外信号滤除, 有选频作用。

2．高频小信号放大器，按有源器件分可分为：_以分立元件为主的集中选频放大器__,_以集成元件为主的集中选频放大器_;按频带宽度可分为：_窄带放大器_,宽带放大器。

三、实验内容1．参照电路原理图1-1连线。

，计算回路电容和回路2．图1-1为一单调谐回路中频放大器，已知工作频率f电感。

图1-1 小信号谐振放大器1．在选用三极管时要查晶体管手册，使参数合理。

2．观察瞬态分析的波形输出及频谱分析是否合理。

3．在pspice中设定：参数，AC=100mV、V OFF =0V，Vampl=300mV，freq=10MegHz。

V2参数CD=12V。

V1在AC Sweep中设定参数：①在AC Sweep Type中选 Decade。

②在Sweep Parameters 中选pts/Decade为20、Stort Fred为10k、End Fred为500MEG。

、Lntervat为10。

③AC Sweep Type中选 Output Voltoge为V(A)、1/V为V1四、实验报告1．根据输入信号的幅度和频率，测出输出信号的幅度和频率，完成表1-12．画出输入信号和输出信号的波形；（根据图形输出）仿真图如下：3．分析单调谐回路谐振放大器的质量指标：（1）测量电压增益；=60Au=UoUi（2）测量放大器的通频带；谐振回路的通频带：BW＝fH－fL =0.02MHz实验二三点式振荡器一、实验目的1．熟悉三点式振荡器的工作原理及电路构成。

⾼频⼩信号调谐放⼤器实验报告⾼频⼩信号调谐放⼤器实验报告⼀、实验⽬的1、熟悉单级⼩信号调谐放⼤器的⼯作原理和设计⽅法2、熟悉并联调谐回路两端并联电阻RL对于频率特性的影响，并分析回路品质因数，回路通频带以及选择性之间的关系3、理解放⼤器的传输特性，了解放⼤器电压传输曲线Vom-Vim在谐振点的测量⽅法，并了解Ic对于传输特性曲线的影响⼆、实验原理⾼频⼩信号单调谐放⼤器上图为晶体管共发射极⾼频单级⼩信号单调谐放⼤器，它不仅可以放⼤⾼频信号⽽且还具有⼀定的选频作⽤，此电路采⽤LC 并联谐振回路作为负载。

Cb为输⼊耦合电容，滤除直流信号，Rb1,Rb2,Re提供静态⼯作点，使其⼯作在放⼤区Ce是Re的旁路电容，LC构成并联谐振回路。

RL是集电极交流电阻，它影响了回路的品质因数，增益带宽。

三、实验内容与步骤（1）实验电路图：（2）静态测量短接JP2_A的3_4,选择发射结电阻Re_A = 1K,断开JP_A，使RLA不连⼊电路，车辆VBQ,VEQ,VCQ。

静态⼯作点测量静态⼯作点VBQ(V) VEQ(V) VCQ(V)实际测量值 1.90 1.20 12.06（3）动态研究1、电路连接选取RLA = 10k，Re_A=1K,将⾼频信号发⽣器Vpp设置为100mV，频率为10.7MHz，接⼊电路输⼊J1_A⽰波器探头，连接J2_A，观察2、调节电路调节CT1_A的值，当电压幅度最⼤时，转去调节⾼频⼩信号发⽣器，直⾄⽰波器显⽰输出幅值最⼤，记下f0为谐振频率3、数据测量选择RL=10k,⾼频信号发⽣器调节f0,Re_A=2K,调节输⼊电压Vi从20mV--820mV,逐点记录并填表（4）数据处理频率和相应输出电压值频率与相应的输出电压值f(MHz) 7.9 8.1 8.3 8.5 8.7 8.9 9.1 9.3 9.5Vo(V)RL_A= 10K Ω 0.78 0.93 1.07 1.22 1.51 1.91 2.46 3.33 4.08RL_A= 2K Ω 0.655 0.724 0.792 0.892 0.989 1.104 1.206 1.297 1.35 RL_A= 470Ω0.370.378 0.390.398 0.406 0.410.414 0.418 0.41f(MHz) 9.79.910.110.310.510.710.911.1Vo(V)RL_A= 10K Ω 3.68 2.84 2.2 1.77 1.45 1.3 1.1 0.98 RL_A= 2K Ω 1.4 1.351.281.19 1.11 1.01 0.95 0.88 RL_A= 470Ω0.422 0.418 0.410.40.40.390.40.3900.511.522.533.544.57.588.599.51010.51111.5频率与相应的输出电压值RL_A=10KRL_A=2KRL_A=0.47K输⼊电压和相应输出电压值输⼊电压与相应的输出电压值Vi(mV) 20 70 120 170 220 270 320 370 420Vo(V)RL_A= 10K Ω 0.579 1.71 2.35 2.71 2.93 3.13 3.26 3.4 3.55 RL_A= 10K Ω 1.2 3.3 4.5 5.1 5.5 5.9 6.16.46.6 RL_A= 10K Ω2.01 5.89 8.01 9.13 9.86 10.4 10.94 11.5 11.8Vi(mV) 470520 570 620 670 720 770 820Vo(V)Re_A= 2K Ω 3.67 3.78 3.9 4.01 4.11 4.25 4.34 4.46 Re_A= 1K Ω 6.9 7.2 7.4 7.6 7.8 8 8.2 8.4 RL_A= 510Ω12.112.312.612.812.912.912.913.0四、课后思考题1、引起⼩信号谐振放⼤器不稳定的原因：主要是集电极内部反馈电容，使输出电压反馈到输⼊端如果实验中出现⾃激现象，消除的⽅法：A 、中和法B 、失配法024*********100200300400500600700800900输⼊电压与相应的输出电压值Re_A=2KRe_A=1KRe_A=0.51K2、负载电阻和三极管β值负载电阻RL增加时电压增益减⼩通频带增⼤。

实验报告——高频小信号调谐放大器实验一、实验目的1.熟悉高频电路实验箱,示波器，扫频仪的使用。

2.掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

3.熟悉谐振回路的调谐方法及幅频特性测试分析方法。

4.掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

二、实验条件实验仪器1、1号板信号源模块 1块2、2号板小信号放大模块 1块3、6号板频率计模块 1块4、双踪示波器 1台5、扫频仪（可选） 1块三、实验原理1、单调谐小信号放大器高频信号放大器工作频率高，但带宽相对工作频率却很窄。

按器件分：BJT、FET、集成电路（IC）；按带宽分：窄带、宽带；按电路形式分：单级、多级；按负载性质分：谐振、非谐振。

晶体管集电极负载通常是一个由LC组成的并联谐振电路。

由于LC并联谐振回路的阻抗是随着频率变化而变化。

理论上可以分析，并联谐振在谐振频率处呈现纯阻，并达到最大值，即放大器在回路谐振频率上将具有最大的电压增益。

若偏离谐振频率，输出增益减小。

调谐放大器不仅具有对特定频率信号的放大作用，同时一也起着滤波和选频的作用。

单调谐放大器电路原理图谐振频率：谐振增益：12fe Vp p y Ag∑=通频带：2、双调谐放大器电路原理图双调谐回路放大器具有频带宽、选择性好的优点，并能较好地解决增益与通频带之间的矛盾，从而在通信接收设备中广泛应用。

在双调谐放大器中，被放大后的信号通过互感耦合回路加到下级放大器的输入端，若耦合回路初、次级本身的损耗很小，则均可被忽略。

电压增益为：通频带：1202fe Vp p y Ag=0.722LffQ ∆=为弱耦合时，谐振曲线为单峰；为强耦合时，谐振曲线出现双峰；临界耦合时，双调谐放大其的通频带BW四、实验步骤单调谐小信号放大器单元电路实验1、单频率谐振的调整断电状态下，按图连好电路，用示波器观测TP3，调节①号板信号源模块，使之输出幅度为200mV、频率为10.7MHz正弦波信号。

高频电子线路实验报告起止日期：年至年第学期学生姓名班级学号成绩指导教师电气与信息工程学院实验一高频小信号调谐放大器(3课时)一、实验目的1．掌握小信号调谐放大器的基本工作原理。

2．谐振放大器电压增益、通频带、选择性的定义、测试及计算。

二、实验仪器、器材1．THCGP-1 型高频电子线路综合实验箱 1 台2．双踪示波器 DS-5042M 1台万用表 MF-47 型 1 块3．器材：单调谐小信号放大模块 1 块三、实验原理单调谐小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图 2-1 所示（模块②上）。

图 2-1 实验电路该电路由三极管 Q1 及其集电极选频回路 T1 组成。

它对输入的高频小信号进行放大，并具有一定的选频作用。

基极偏置电阻 W3、R22、R4 和射极电阻 R5 决定三极管的静态工作点。

可变电阻 W3 改变基极偏置电阻将改变三极管的静态工作点，从而可改变放大器的增益。

四、实验步骤（一）单调谐小信号放大器单元电路实验1．根据图 2-1 实验电路熟悉实验板电路，并在电路板上找出与原理图对应的各测试点。

2．按图 2-2 所示图连接好实验电路。

3．打开实验箱电源，按下信号源和频率计的电源开关，此时开关下方的工作指示灯点亮。

4．打开小信号调谐放大器的电源开关，并观察工作指示灯是否点亮。

5．调节信号源“RF 幅度”和“频率调节”旋钮，使输出端口“RF1”“RF2”输出。

频率为 10.5MHz 左右的高频信号。

将信号输入到 2 号板的 J4 口。

先用示波器在 TH1 处观察信号峰-峰值约为 50mV。

(先调频率再调幅度)图 2-2 测试连接图6．调节高频信号发生器的输出信号频率，使单调谐放大器谐振：操作方法：将示波器探头接在调谐放大器的输出端 TH2，调节示波器直至能观察到输出信号的波形，先调节 W3 使输出信号幅度最大，再调节高频信号发生器的输出信号频率使示波器上的信号幅度最大（先用 500KHz 档调节，再用 20 KHz 档调节，直到示波器上的信号幅度最大），此时放大器即被调谐到输入信号的频率点上。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。

⾼频⼩信号单调谐与双调谐放⼤器实验报告
⾼频⼩信号单调谐与双调谐放⼤器
实验报告
14044012 孙胤邦
14级电⼦⼀班
⼀、实验表格及图像
单调谐放⼤器的电压幅值
如图所⽰（纵坐标为幅值mV，横坐标为频率MHZ）单调谐的峰值为8.08mV，下降到0.707倍时的值为5.71mv。

双调谐回路谐振放⼤器的电压幅值
如图所⽰（纵坐标为幅值mV，横坐标为频率MHZ）双调谐的峰值为7.40mV 和7.40mv,下降到0.707倍时的值为5.23mV和
5.23mV。

这样看来，单调谐放⼤器优点是电路简单，缺点是通频带窄、选择性差、增益低。

双调谐放⼤器具有良好的选择性、较宽的通频带。

⽽且由图可以看出双调谐的选择性明显优于单调谐放⼤器。

三、（纵坐标为输出电压V，横坐标为输⼊电压mV）。

当放⼤器的输⼊电压增加到⼀定的程度之后，输出的波形会失真，和输⼊波形不再⼀模⼀样。

⼆、实验结论及感想
这是这⼀学期的第⼀次⾼频实验，通过低频放⼤的和⾼频所学内容，使我更真切地了解了⾼频⼩信号调谐放⼤器的⼯作原理，尤其是单级单调谐放⼤器和双级单调谐放⼤电路的原理，更是巩固了通电理论课上学到的谐振放⼤器电压增益、通频带、选择性的相关知识和计算⽅法，并在实验中测试了各组数据，验证了理论知识。

当然了，通过在实验室调试各种⾼频仪器，我基本上学会了使⽤⾼频中的扫频仪、⽰波器、万⽤表、直流稳压电源和信号源，以及消除⾃激的⽅法。

总体说来，本次实验是⼀次很好的尝试，让我对⾼频电路有了进⼀步了解，激发了学习通信电⼦电路的兴趣。

竭诚为您提供优质文档/双击可除双调谐回路放大器实验报告篇一：实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.练习使用示波器、信号发生器和万用表。

3.熟悉谐振电路的幅频特性分析——通频带与选择性。

4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。

5.熟悉和了解放大器的动态范围及其测试方法。

二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板g1三、实验内容及步骤单调谐回路谐振放大器1.实验电路见图1-1L1图1-1单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。

2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。

3.动态研究（1）测量放大器的动态范围Vi~Vo（在谐振点上）a.选R=10K，Re=1K。

把高频信号发生器接到电路输入端，电路输出端接示波器。

选择正常放大区的输入电压Vi，调节频率f使其为10.7mhz，调节ct，使回路“谐振”，此时调节Vi由0.02V变到0.8V，逐点记录Vo电压，完成表1-2的第二行。

（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ时，重复上述过程，完成表1-2的第三、四行。

在同一坐标纸上画出Ic不同时的动态范围曲线Vo—Vi,并进行比较与分析。

*Vi,Vo可视为峰峰值（2）测量放大器的频率特性a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为10.7mhz，调节ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=10.7mhz为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注意测量Vo变化快的点），测得在不同频率f时对应的输出电压Vo，完成表1-3的第一行（频率偏离范围自定,可以参照3db带宽来确定，即信号的幅值为信号最大幅值的0.707倍的两个频率之差为放大器的3db带宽）。

实验１高频小信号放大器幅频特性曲线为:带宽：8.0*0.7=5.6Bw1=6.6-6.1=0.5MHz2、观察集电极负载对单调谐回路谐振放大器幅频特性的影响当放大器工作于放大状态下，运用上步点测法测出接通与不接通1R3的幅频特性曲线。

既令2K1置“on”，重复测量并与上步图表中数据作比较。

5.6*0.7=3.92；Bw2=6.65-6.1=0.55MHz3、双调谐回路谐振放大器幅频特性测量（保持输入幅度不变，改变输入信号的频率，测出与频率相对应的双调谐放大器的输出幅度，然后画出频率与幅度的关系曲线，该曲线即为双调谐回路放大器的幅频特性。

）2K2往上拨，接通2C6（80P），2K1置off。

高频信号源输出频率6.3MHZ（用频率计测量），幅度300mv，然后用铆孔线接入双调谐放大器的输入端（IN）。

2K03往下拨，使高频信号送入放大器输入端。

示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。

反复调整2C04、2C11使双调谐放大器输出为最大值，此时回路谐振于6.3MHZ。

按照下表改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度峰——峰值为300mv（示波器CH1监视），从示波器CH2上读出与频率相对应的双调谐放大器的幅度值，并把数据填入下表中。

8*0.7=5.6V；Bw3=6.55-5.5-1.05MHz4、放大器动态范围测量2K1置off,2K2置单调谐，接通2C6.高频信号源输出接双调谐放大器的输入端（IN），调整高频信号源频率为6.3MHz，幅度为100mV。

2K3拨向下方，使高频信号源输出输入放大器输入端。

示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。

按照下表中的输入幅度，改变高频信号源的输出幅度（由CH1监测）。

从示波器CH2读出放大器输出幅度值，并记录实验数据，且计算放大器的电压放大倍数。

5、异常或错误处理:1）预习时没有仔细查阅操作手册，导致用扫频仪测双调谐放大器幅频特性时调不出明显的双峰图像；点测法测时因为没有做预测，对所测数据波动较小误认为测量错误所以重复了许多次，浪费时间；2）调节电容使电路谐振时，电路很容易随电容变化发生失真，要在波形不失真前提下调到最大输出值。

实验一高频（单级、两级）小信号（单、双）调谐放大器一、实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法；二、实验内容1、测量各放大器的电压增益；2、测量放大器的通频带与矩形系数（选做）；3、测试放大器的频率特性曲线（选做）。

三、实验仪器1、BT-3扫频仪（选做）一台2、20MHz示波器一台3、数字式万用表一块4、调试工具一套四、实验基本原理1、单级单调谐放大器图1－1 单级单调谐放大器实验原理图实验原理图如图1－1所示，本实验的输入信号（10.7MHz）由正弦波振荡器模块的石英晶体振荡器或高频信号源提供。

信号从TP5处输入，从TT2处输出。

调节电位器W3可改变三极管Q2的静态工作点，调节可调电容CC2和中周T2可改变谐振回路的幅频特性。

2、单级双调谐放大器图1－2 单级双调谐放大器实验原理图实验原理图如图1－2所示，单级双调谐放大器和单级单调谐放大器共用了一部分元器件。

两个谐振回路通过电容C20（1nF）或C21（10 nF）耦合，若选择C20为耦合电容，则TP7接TP11；若选择C21为耦合电容，则TP7接TP12。

3、双级单调谐放大器图1－3 双级单调谐放大器实验原理图实验原理图如图1－3所示，若TP5处输入信号的峰峰值为几百毫伏，经过第一级放大器后可达几伏，此信号幅度远远超过了第二级放大器的动态范围，从而使第二级放大器无法发挥放大的作用。

同时由于石英晶体振荡器的输出中不可避免地存在谐波成分，经过第一级谐振放大器后，由于谐振回路频率特性的非理想性，放大器也会对残留的谐波成分进行放大。

所以在第一级与第二级放大器之间又加了一个陶瓷滤波器（FL3），一方面滤除放大的谐波成分，另一方面使第二级放大器输入信号的幅度满足要求。

实验时若采用外置专用函数信号发生器，调节第一级放大器输入信号的幅度，使第一级放大器输出信号的幅度满足第二级放大器的输入要求，则第一级与第二级放大器之间可不用再经过FL3。

实验一高频（单级、两级）小信号（单、双）调谐放大器一、实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

二、实验内容1、测量各放大器的电压增益；三、实验仪器BT-3扫频仪（选做）一台、20MHz示波器一台、数字式万用表一块、调试工具一套四、实验基本原理1、单级单调谐放大器图1－1 单级单调谐放大器实验原理图实验原理图如图1－1所示，本实验的输入信号（10.7MHz）由正弦波振荡器模块的石英晶体振荡器或高频信号源提供。

信号从TP5处输入，从TP10处输出。

调节电位器W3可改变三极管Q2的静态工作点，调节可调电容CC2和中周T2可改变谐振回路的幅频特性。

2、单级双调谐放大器图1－2 单级双调谐放大器实验原理图实验原理图如图1－2所示，单级双调谐放大器和单级单调谐放大器共用了一部分元器件。

两个谐振回路通过电容C20（1nF）或C21（10 nF）耦合，若选择C20为耦合电容，则TP7接TP11；若选择C21为耦合电容，则TP7接TP12。

3、双级单调谐放大器图1－3 双级单调谐放大器实验原理图实验原理图如图1－3所示，若TP5处输入信号的峰峰值为几百毫伏，经过第一级放大器后可达几伏，此信号幅度远远超过了第二级放大器的动态范围，从而使第二级放大器无法发挥放大的作用。

同时由于输入信号不可避免地存在谐波成分，经过第一级谐振放大器后，由于谐振回路频率特性的非理想性，放大器也会对残留的谐波成分进行放大。

所以在第一级与第二级放大器之间又加了一个陶瓷滤波器（FL3），一方面滤除放大的谐波成分，另一方面使第二级放大器输入信号的幅度满足要求。

实验时若采用外置专用函数信号发生器，调节第一级放大器输入信号的幅度，使第一级放大器输出信号的幅度满足第二级放大器的输入要求，则第一级与第二级放大器之间可不用再经过FL3。

4、双级双调谐放大器图1－4 双级双调谐放大器实验原理图实验原理图如图1－4所示，第一级放大器两谐振回路的耦合电容（C20、C21）可选，第二级放大器两谐振回路的耦合电容不可选（固定为C26，1nF），两级放大器之间是否接FL3及相应原因与两级单调谐放大器相同。

高频小信号放大器实验报告高频小信号放大器实验报告引言：高频小信号放大器是电子工程领域中常用的一种电路，用于放大高频小信号。

本实验旨在通过实际搭建电路并进行测试，探究高频小信号放大器的特性和性能。

一、实验目的本实验的目的是通过搭建高频小信号放大器电路，了解放大器的基本原理和性能，并通过实验数据进行分析和验证。

二、实验原理高频小信号放大器是由放大器和耦合电容组成的，放大器主要由晶体管、电容器和电阻器构成。

晶体管作为放大器的核心部件，通过控制输入信号的电流或电压来实现信号的放大。

而耦合电容则用于将输入信号与输出信号进行耦合，实现信号的传递和放大。

三、实验步骤1. 准备实验所需材料和设备，包括晶体管、电容器、电阻器、示波器等。

2. 按照电路图搭建高频小信号放大器电路。

3. 调整电源电压和工作频率，使电路工作在正常范围内。

4. 连接示波器，观察输入信号和输出信号的波形。

5. 测量输入信号和输出信号的电压幅值，并记录数据。

6. 根据测量数据，计算电压增益和功率增益，并进行分析和比较。

四、实验结果与分析通过实验测量，得到了输入信号和输出信号的波形和电压幅值数据。

根据这些数据，我们可以计算出电压增益和功率增益。

电压增益是指输出信号电压幅值与输入信号电压幅值之比，可以用来衡量放大器对信号的放大程度。

功率增益则是指输出信号功率与输入信号功率之比，也是衡量放大器性能的重要指标。

通过对实验数据进行分析，我们可以得出以下结论：1. 高频小信号放大器的电压增益随着频率的增加而下降，这是由于晶体管的频率响应特性所致。

2. 在一定频率范围内，电压增益基本保持稳定，这是因为放大器在该范围内具有较好的放大性能。

3. 功率增益随着频率的增加而下降，这是由于功率损耗和能量传输的限制所致。

五、实验总结通过本次实验，我们深入了解了高频小信号放大器的原理和性能。

实验结果表明，高频小信号放大器具有一定的频率响应特性，对于不同频率的信号有不同的放大效果。

高频实验小信号调谐放大器实验报告范文一实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板2．200MH泰克双踪示波器3.FLUKE万用表4.模拟扫频仪（安泰信）5.高频信号源三、实验基本原理与电路1、小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC调谐回路）。

这种放大器对谐振频率f0及附近频率的信号具有最强的放大作用，而对其它远离f0的频率信号，放大作用很差，如图1-1所示。

10.707图1.1高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：1.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。

通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数，增大小信号谐振放大器的放大倍数。

但Ie过大，输出波形容易失真。

单调谐高频小信号谐振放大器目录一、实验原理 (2)二、仿真分析 (8)2.1 实验一 (8)2.2 实验二 (14)三、单调谐放大电路设计实例 (22)3.1电路选择与参数计算 (23)3.1.1选定电路形式 (23)3.1.2设置静态工作点 (24)3.1.3谐振回路参数计算 (24)3.1.4确定耦合电容与高频滤波电容： (24)一、实验原理调谐放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由 L 、C 组成的并联谐振回路，由于L 、C 并联谐振回路的阻抗随频率而变化，在谐振频率处、其阻抗是纯电阻，且达到最大值。

因此，用并联谐振回路作集电极负载的调谐放大器在回路的谐振频率上具有最大的放大系数，稍离开此频率放大系数就迅速减小。

因此用这种放大器就可以只放大我们所需要的某些频率信号，而抑止不需要的信号或外界干扰信号。

正因如此，调谐放大器在无线电通讯等方面被广泛地用作高频和中频选频放大器。

调谐放大器的电路形式很多，但基本的电路单元只有两种：一种是单调谐放大器，一种是双调谐放大器。

这里先讨论单调谐放大器。

(—) 单调谐放大器的基本原理典型的单调谐放大器电路如图1.1所示。

图中R 1, R 2 是直流偏置电阻；LC 并联谐振回路为晶体管的集电极负载，R e 是为提高工作点的稳定性而接入的直流负反馈电阻， C b 和C e 是对信号频率的旁路电容。

输入信号V s ’经变压器耦合至晶体管发射结，放大后再由变压器耦合到外接负载R L ，C L 上。

为了减小晶体管输出导纳对回路的影响，晶体管T 1采用抽头接入。

L LV s ’图1.1高频小信号谐振放大器电路在低频电子电路中，我们经常采用混合π模型来描述晶体管。

把晶体管内部的物理过程用集中元器件RLC 表示。

用这种物理模型的方法所涉及到的物理等效电路就是所谓的π参数等效电路。

混合π 参数是晶体管物理参数，与频率无关，物理概念清楚。

但是由于输入输出相互牵制，在高频分析时不太方便。

第一次实验报告实验一高频小信号放大器一、实验目的1、掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、熟悉谐振回路的调谐方法及测试方法。

3、掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

二、实验内容（1）单调谐高频小信号放大器仿真（2）双调谐高频小信号放大器图1.1 单调谐高频小信号放大器三、实验结果（1）单调谐高频小信号放大器仿真(a)(b)图1.2 双调谐高频小信号放大器1、仿真电路图2、根据电路中选频网络参数值，计算该电路的谐振频率ωp。

ωp ==2.94Mrad/s fp 467kHz由于三极管的电容会对谐振回路造成影响，因此我适当增大了谐振回路中的电容值（减小电感），ωp的误差减小，仿真中实际fp464kHz3、通过仿真，观察示波器中的输入输出波形，计算电压增益A v0。

A v0 = = 11.08 db4、利用软件中的波特图仪观察通频带，并计算矩形系数。

f0.7 : 446kHz~481kHz f0.1 : 327kHz~657kHz矩形系数约为：9.45、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~Av 相应的图，根据图粗略计算出通频带。

通频带：446kHz~481kHz 带宽：35kHZ6、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

二次谐波：f0(KHz) 65 75 165 265 365 465 1065 1665 2265 2865 3465 4065 U0(mv) 0.0129 0.0155 0.0404 0.0858 0.2150 1.274 0.0526 0.0301 0.0216 0.0173 0.0144 0.0126 A V(db) -28.89 -27.38 -19.06 -12.60 -4.894 11.43 -16.46 -21.36 -24.22 -26.22 -27.73 -28.93加入四次谐波加入六次谐波结论分析：在输入端加入了2、4、6次谐波后，经过谐振回路的选频网络后，输入端没有失真，仍然是基波频率的正弦波，增益没有发生变化。
