【精品】电路实验报告函数信号发生器一、实验目的1.理解函数信号发生器的基本原理；2.掌握函数信号发生器的使用方法；二、实验仪器函数信号发生器、万用表、示波器、电阻箱等。

三、实验原理函数信号发生器是一种可以产生各种不同波形的电子仪器，它由信号源、调制放大器、波形出口、控制电路等几个部件组成。

在使用中可以通过调节控制电路中的各个参数来控制信号波形的频率、幅度、相位等参数。

四、实验内容1.使用函数信号发生器产生各种不同波形的信号，并记录下所产生的波形、频率、幅度等参数。

2.利用万用表对所产生的波形进行测量，并记录下相关参数。

3.使用示波器观察所产生的波形，并记录下所观察到的波形形态，判断所产生的波形是否符合要求。

4.使用电阻箱对信号幅度进行调整，调整后再次进行相应的测量、观察和记录。

五、实验步骤1.将函数信号发生器插入电源插座，并开启电源开关。

5.对信号幅度进行调整，如需调整信号幅度，可以使用电阻箱对信号幅度进行调整。

六、实验数据及处理下表列出了实验中所产生的部分波形及其相关参数。

| 波形形态 | 频率 | 幅度 ||----------------|---------|-----------|| 正弦波 | 1KHz | 1Vpp || 正弦波 | 5KHz | 500mVpp|| 方波 | 2KHz | 2Vpp || 三角波 | 1KHz | 1Vpp |七、实验结果分析根据实验数据分析，可以得出以下结论：2.在产生不同波形的信号时，需调节控制电路中的各个参数，如频率、幅度、相位等，才能产生相应的波形。

3.在调试波形时应注意信号幅度，如波形幅度过大或过小，都会影响到实验的结果。

八、实验注意事项1.实验中要注意安全，避免触电、短路等事故的发生。

3.在实验中应认真记录实验数据，为进一步分析和处理提供有力的数据支持。

函数信号发生器实验报告.一、实验目的本实验的主要目的是学习如何使用函数信号发生器和使用示波器观察信号波形，了解不同的信号波形及其特性，并探究不同信号波形在电路中的应用。

二、实验原理函数信号发生器是一种可以产生各种不同频率、不同幅度、不同波形的信号的仪器。

在实验中，我们将使用 Agilent 33220A 函数信号发生器，它可以产生多种基本波形，如正弦波、方波、三角波、锯齿波等。

函数信号发生器具有很高的稳定性和精确性，可根据需要输出不同范围的信号。

示波器是一种常用的检测和观测电路中信号波形的仪器，被广泛应用于电子学、通信、计算机和电力等行业。

在实验中，我们将使用 Tektronix TDS2002C 示波器，它可以显示多通道、多频道、高频率的波形，并提供多种触发方式，可用于观测电路中的信号波形。

三、实验过程1. 准备工作（1）开启函数信号发生器和示波器，并进行必要的预热。

等待信号稳定后，将函数信号发生器和示波器的输出连接线分别连接到实验电路对应的输入端口上。

（2）将实验电路按照实验要求搭建、联接好。

（3）调节示波器的电压、触发和标尺等参数，以方便观测信号波形。

（4）在函数信号发生器上选择需要输出的信号波形，设置频率、幅度等参数，并调节输出电平，以符合实验要求。

2. 实验操作本实验中我们将根据实验要求进行多种不同信号波形的输出和观测，具体实验步骤如下：（1）正弦波信号发生器实验a) 在函数信号发生器上选择正弦波信号波形，并设置频率为 5kHz，幅度为 5V。

b) 将输出信号连接到电路输入端口上，并将示波器调节到 AC 界面，调节触发方式为边沿触发，并设置触发电压符合需要观测的信号波形。

c) 观测信号波形，并记录波形主要特征。

4. 结果分析通过观测示波器中显示的正弦波形，我们可以看出正弦波具有周期性好、连续性强、波形圆润等特点。

因此，正弦波信号被广泛应用于各种电子电路中，如音频放大、翻译、计算机图像显示、调制解调等方面。

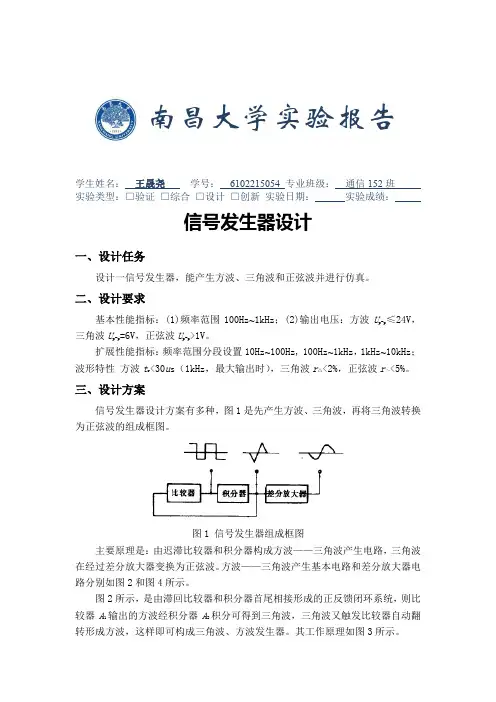

南昌大学实验报告学生姓名：王晟尧学号：6102215054 专业班级：通信152班实验类型：□验证□综合□设计□创新实验日期：实验成绩：信号发生器设计一、设计任务设计一信号发生器，能产生方波、三角波和正弦波并进行仿真。

二、设计要求基本性能指标：(1)频率范围100Hz~1kHz；(2)输出电压：方波U p-p≤24V，三角波U p-p=6V，正弦波U p-p>1V。

扩展性能指标：频率范围分段设置10Hz~100Hz, 100Hz~1kHz，1kHz~10kHz；波形特性方波t r<30u s（1kHz，最大输出时），三角波r△<2%，正弦波r～<5%。

三、设计方案信号发生器设计方案有多种，图1是先产生方波、三角波，再将三角波转换为正弦波的组成框图。

图1 信号发生器组成框图主要原理是：由迟滞比较器和积分器构成方波——三角波产生电路，三角波在经过差分放大器变换为正弦波。

方波——三角波产生基本电路和差分放大器电路分别如图2和图4所示。

图2所示，是由滞回比较器和积分器首尾相接形成的正反馈闭环系统，则比较器A1输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。

其工作原理如图3所示。

图2 方波和三角波产生电路图3 比较器传输特性和波形利用差分放大器的特点和传输特性，可以将频率较低的三角波变换为正弦波。

其基本工作原理如图5所示。

为了使输出波形更接近正弦波，设计时需注意：差分放大器的传输特性曲线越对称、线性区越窄越好；三角波的幅值V应接近晶m体管的截止电压值。

图4 三角波→正弦波变换电路图5 三角波→正弦波变换关系在图4中，RP1调节三角波的幅度，RP2调整电路的对称性，并联电阻RE2用来减小差分放大器的线性区。

C1、C2、C3为隔直电容，C4为滤波电容，以滤除谐波分量，改善输出波形。

波形发生器的性能指标：①输出波形种类：基本波形为正弦波、方波和三角波。

北邮电⼦电路实验函数信号发⽣器实验报告北京邮电⼤学电⼦电路综合设计实验实验报告实验题⽬：函数信号发⽣器院系：信息与通信⼯程学院班级：姓名：学号：班内序号：⼀、课题名称：函数信号发⽣器的设计⼆、摘要：⽅波-三⾓波产⽣电路主要有运放组成，其中由施密特触发器多谐振荡器产⽣⽅波，积分电路将⽅波转化为三⾓波，差分电路实现三⾓波-正弦波的变换。

该电路振荡频率由第⼀个电位器调节，输出⽅波幅度的⼤⼩由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。

关键词：⽅波三⾓波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作⼀个⽅波-三⾓波-正弦波信号发⽣器，供电电源为±12V。

1）输出频率能在1-10KHZ范围内连续可调；2）⽅波输出电压Uopp=12V(误差<20%)，上升、下降沿⼩于10us；3）三⾓波输出信号电压Uopp=8V(误差<20%)；4）正弦波信号输出电压Uopp≥1V，⽆明显失真。

2．提⾼要求：1）正弦波、三⾓波和⽅波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；2）将输出⽅波改为占空⽐可调的矩形波，占空⽐可调范围30%--70%四、设计思路1.结构框图实验设计函数发⽣器实现⽅波、三⾓波和正弦波的输出，其可采⽤电路图有多种。

此次实验采⽤迟滞⽐较器⽣成⽅波，RC积分器⽣成三⾓波，差分放⼤器⽣成正弦波。

除保证良好波形输出外，还须实现频率、幅度、占空⽐的调节，即须在基本电路基础上进⾏改良。

由⽐较器与积分器组成的⽅波三⾓波发⽣器，⽐较器输出的⽅波信号经积分器⽣成三⾓波，再经由差分放⼤器⽣成正弦波信号。

其中⽅波三⾓波⽣成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波⽣成电路采⽤差分放⼤器，由于差分放⼤电路具有⼯作点稳定、输⼊阻抗⾼、抗⼲扰能⼒较强等优点，特别是作为直流放⼤器时，可以有效地抑制零点漂移，因此可将频率很低的三⾓波变换成正弦波。

2．系统的组成框图五、分块电路与总体电路的设计1．⽅波—三⾓波产⽣电路如图所⽰为⽅波—三⾓波产⽣电路，由于采⽤了运算放⼤器组成的积分电路，可得到⽐较理想的⽅波和三⾓波。

一、实验目的1. 熟悉信号发生器的基本原理和组成。

2. 掌握信号发生器的操作方法和使用技巧。

3. 学习通过信号发生器进行信号测试和调试的方法。

4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验原理信号发生器是一种能够产生各种波形信号的电子设备，广泛应用于科研、生产和教学等领域。

本实验所使用的信号发生器为函数信号发生器，可以产生正弦波、方波、三角波等基本波形信号。

三、实验设备1. 信号发生器一台2. 示波器一台3. 测试电缆若干4. 负载电阻若干四、实验内容1. 信号发生器的基本操作（1）打开信号发生器，调整频率、幅度和波形等参数。

（2）观察信号发生器输出波形，确认波形是否正常。

（3）调整输出幅度，使其符合实验要求。

2. 正弦波信号的测试（1）将信号发生器设置为正弦波，调整频率和幅度。

（2）使用示波器观察输出波形，确认波形为正弦波。

（3）测试输出波形的频率、幅度和相位，记录数据。

3. 方波信号的测试（1）将信号发生器设置为方波，调整频率和幅度。

（2）使用示波器观察输出波形，确认波形为方波。

（3）测试输出波形的频率、幅度和占空比，记录数据。

4. 三角波信号的测试（1）将信号发生器设置为三角波，调整频率和幅度。

（2）使用示波器观察输出波形，确认波形为三角波。

（3）测试输出波形的频率、幅度和上升时间、下降时间，记录数据。

5. 信号发生器的应用（1）利用信号发生器产生各种波形信号，进行电路测试和调试。

（2）使用信号发生器进行信号调制和解调实验。

（3）利用信号发生器进行信号分析实验。

五、实验结果与分析1. 正弦波信号测试结果频率：1kHz幅度：2Vpp相位：0°2. 方波信号测试结果频率：1kHz幅度：2Vpp占空比：50%3. 三角波信号测试结果频率：1kHz幅度：2Vpp上升时间：50μs下降时间：50μs实验结果表明，信号发生器能够产生各种波形信号，且波形质量符合实验要求。

六、实验总结1. 通过本次实验，我们熟悉了信号发生器的基本原理和组成，掌握了信号发生器的操作方法和使用技巧。

北京邮电大学课程实验报告课程名称：电子测量与电子电路设计题目：函数信号发生器院系：电子工程学院电子科学与技术专业班级： 2013211209学生姓名: 刘博闻学号: 2013211049 指导教师:高惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。

随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。

本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。

方波—三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。

本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。

它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。

关键词：三角波方波正弦波幅度调节频率调节目录设计要求 (1)1．前言 (1)2．方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2 系统组成框图 (2)3．各组成部分的工作原理 (2)3.1 方波-三角波产生电路的工作原理 (2)3.2 三角波-正弦波转换电路的工作原理 (4)3.3 总电路图 (6)4.用Mutisim电路仿真 (7)4.1方波—三角波电路的仿真 (7)4.2方波—正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2 方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6．实验总结 (12)7．仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8．参考文献 (16)9.致谢 (166)方波—三角波—正弦波函数信号发生器设计要求1.设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。

函数信号发生器实验报告函数信号发生器实验报告引言函数信号发生器是一种广泛应用于电子实验室中的仪器设备，用于产生各种形式的电信号。

本实验旨在通过对函数信号发生器的使用和实验验证，进一步了解信号发生器的原理和应用。

一、实验目的本实验的主要目的是：1. 熟悉函数信号发生器的基本操作；2. 掌握函数信号发生器产生不同形式信号的方法；3. 通过实验验证信号发生器的输出特性。

二、实验原理函数信号发生器是一种能够产生各种形式信号的仪器，其基本原理是通过内部电路将直流电压转换为不同形式的交流信号。

常见的信号形式包括正弦波、方波、三角波等。

三、实验步骤1. 打开函数信号发生器的电源，并将输出连接到示波器的输入端。

2. 调节函数信号发生器的频率、幅度和偏置等参数，观察示波器上的波形变化。

3. 逐步调节函数信号发生器的参数，产生不同形式的信号，并记录下相应的参数设置和观察结果。

4. 将函数信号发生器的输出连接到其他电路中，观察信号在不同电路中的响应情况。

四、实验结果与分析在实验过程中，我们通过调节函数信号发生器的频率、幅度和偏置等参数，成功产生了正弦波、方波和三角波等不同形式的信号。

通过示波器观察到的波形，我们可以看出不同形式的信号在频率和振幅上的差异。

在进一步的实验中，我们将函数信号发生器的输出连接到其他电路中，例如放大电路和滤波电路。

观察到信号在不同电路中的响应情况，我们可以了解到信号发生器在实际应用中的作用和效果。

五、实验总结通过本次实验，我们对函数信号发生器的基本操作和原理有了更深入的了解。

我们学会了如何通过调节函数信号发生器的参数来产生不同形式的信号，并通过连接到其他电路中观察信号的响应情况。

在实验过程中，我们也遇到了一些问题和困难，例如在调节参数时需要注意避免过大的幅度和频率，以免对电路和仪器造成损坏。

此外，我们还需要注意信号发生器的精度和稳定性，以保证实验结果的准确性。

通过本次实验，我们进一步认识到函数信号发生器在电子实验中的重要性和广泛应用。

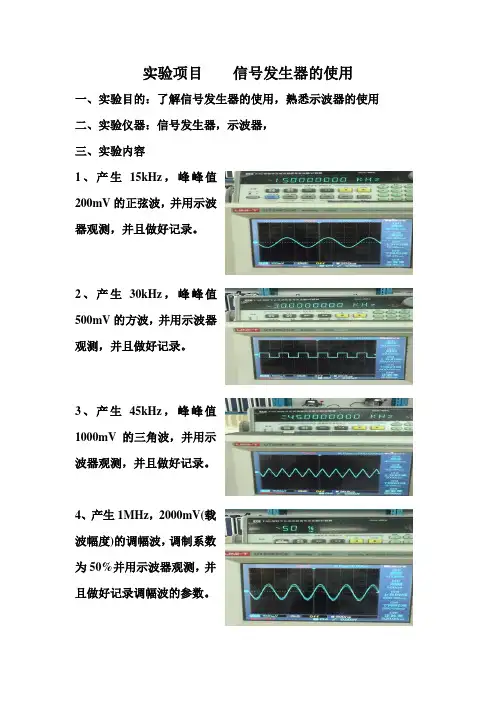

实验项目信号发生器的使用
一、实验目的：了解信号发生器的使用，熟悉示波器的使用
二、实验仪器：信号发生器，示波器，
三、实验内容
1、产生15kHz，峰峰值
200mV的正弦波，并用示波
器观测，并且做好记录。

2、产生30kHz，峰峰值
500mV的方波，并用示波器
观测，并且做好记录。

3、产生45kHz，峰峰值
1000mV的三角波，并用示
波器观测，并且做好记录。

4、产生1MHz，2000mV(载
波幅度)的调幅波，调制系数
为50%并用示波器观测，并
且做好记录调幅波的参数。

波幅度)的调频波，最大频偏
为200kHz并用示波器观测，
并且做好记录调幅波的参
数。

四、实验发现与认识
实验中会遇到各种困难，电路的功能实现过程中也会有各种不同的问题，这就需要我们有一个独立思考，检查问题的习惯，万不能因一些问题而自乱阵脚，不知所措。

每次实验中都要注意积累经验，学
会总结，能够做到有所收获，为下一次实验做准备。

一、实训目的本实训旨在通过设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器，掌握函数信号发生器的设计原理、电路组成、工作过程以及调试方法。

通过本次实训，提高学生对电子电路设计和调试能力的培养，为今后从事相关领域工作打下坚实基础。

二、实训内容1. 设计要求（1）通过集成运算放大器和晶体管查分放大电路设计一个函数信号发生器。

（2）输出波形：方波、三角波、正弦波。

（3）输出频率：1—10KHz范围内连续可调，无明显失真。

（4）方波输出电压Uopp：12V，上升、下降沿小于10us（误差<20%）。

（5）三角波Uopp：8V（误差<20%）。

（6）正弦波Uopp：1V。

2. 设计思路（1）原理框图：函数信号发生器主要由振荡器、频率调节电路、波形变换电路和输出电路组成。

（2）系统的组成框图：① 振荡器：产生稳定的振荡信号。

② 频率调节电路：实现输出频率的连续可调。

③ 波形变换电路：将振荡信号转换为所需的波形。

④ 输出电路：放大输出信号。

（3）分块电路和总体电路的设计：① 振荡器：采用正弦波振荡电路，利用晶体管构成正反馈回路，产生正弦波信号。

② 频率调节电路：采用可变电阻器或电位器，调节振荡频率。

③ 波形变换电路：采用比较器和积分器，将正弦波信号转换为方波信号；利用积分器将方波信号转换为三角波信号。

④ 输出电路：采用差分放大器，提高输出信号的幅度和抗干扰能力。

三、实训过程1. 电路搭建根据设计要求，搭建函数信号发生器的电路。

主要包括振荡器、频率调节电路、波形变换电路和输出电路。

2. 电路调试（1）检查电路连接是否正确，确保无短路、断路等故障。

（2）调整频率调节电路，使输出频率达到设计要求。

（3）观察波形变换电路输出波形，确保输出波形符合设计要求。

（4）调整输出电路，使输出信号幅度达到设计要求。

3. 测试与验证（1）使用示波器观察输出波形，确保输出波形符合设计要求。

（2）使用频率计测量输出频率，确保输出频率达到设计要求。

函数信号发生器实验报告————————————————————————————————作者：————————————————————————————————日期：一、实验标题：函数信号发生实验二、实验目的1、了解单片集成函数信号发生器ICL8038的功能及特点。

2、掌握ICL8038的应用方法。

三、实验仪器与设备3、高频电子线路试验箱（TKGP）；4、双踪示波器；5、频率计；6、交流毫伏表等。

四、实验原理实验原理图图一：电路原理图①K1为输出频段选择波段开关，K2为信号输出选择开关；②W2电位器调节输出波形的占空比；③W1为输出频率细调电位器；④W3、W4调节正弦波的非线性失真。

五、实验内容及步骤1、输出正弦波的调整与测量(1)、测定低频段的输出频率与输出电压频率f（Hz） 5 0 262电压U(V) 1.90 1.90 19.0 1.90 1.88 1.90 1.88 1.86 1.86 1.86(2)、测定中频段的输出频率与输出电压 频率f （Hz ） 17 120 0 2500 2940 电压U(V) 1.88 1.88 1.88 1.88 1.86 1.86 1.86 1.86 1.86 1.86 (3)、测定高频段的输出频率与输出电压频率f （Hz ） 1k 1.5k 2k 4k 6k 8k 10k 12k 15k 18.83k 电压U(V) 1.92 1.92 1.92 1.92 1.92 1.92 1.90 1.92 1.92 1.922、输出三角波的观察通过调节频率和幅度，观察输出波形-2-1.5-1-0.500.511.52-4161116t/msU/v图二：125Hz 输出波形-2-1.5-1-0.500.511.52-5005001000t/usU/v图三：2KHz 输出波形-2-1.5-1-0.500.511.52-33.3316.6766.67116.67t/usU/v图四：15KHz 输出波形3、观察输出的方波信号通过调节频率和幅度，观察输出波形-6-4-20246-25025050075010001250t/usU/v图五：2k 方波输出图（占空比50%）-6-4-20246-250250500750100012501500t/usU/v图六：2k 方波输出图（占空比60%）六、 实验分析 1.正弦波的分析低频段电压与频率的关系00.511.522.530100200300f（Hz）U（v）低频段电压与频率的关系图七中频段电压与频率的关系00.511.522.5301000200030004000f（Hz）U（v）中频段电压与频率的关系图八高频段电压与频率的关系00.511.522.530510f（KHz）U（v）高频段电压与频率的关系图九通过对数据的分析并绘制图七、图八、图九可知，ICL8038函数信号发生器输出正弦波比较稳定。

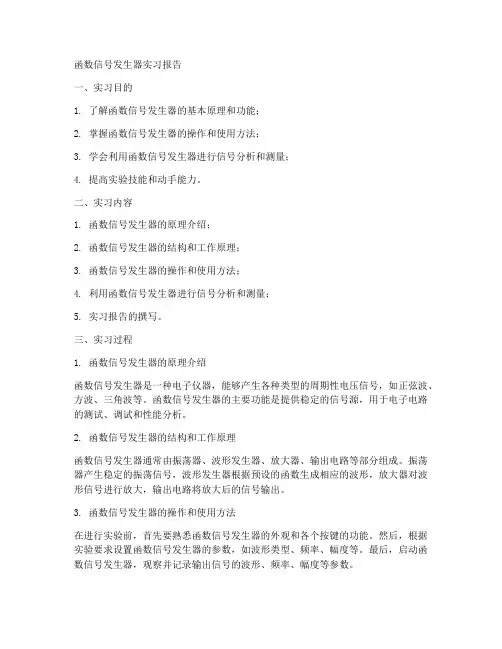

函数信号发生器实习报告一、实习目的1. 了解函数信号发生器的基本原理和功能；2. 掌握函数信号发生器的操作和使用方法；3. 学会利用函数信号发生器进行信号分析和测量；4. 提高实验技能和动手能力。

二、实习内容1. 函数信号发生器的原理介绍；2. 函数信号发生器的结构和工作原理；3. 函数信号发生器的操作和使用方法；4. 利用函数信号发生器进行信号分析和测量；5. 实习报告的撰写。

三、实习过程1. 函数信号发生器的原理介绍函数信号发生器是一种电子仪器，能够产生各种类型的周期性电压信号，如正弦波、方波、三角波等。

函数信号发生器的主要功能是提供稳定的信号源，用于电子电路的测试、调试和性能分析。

2. 函数信号发生器的结构和工作原理函数信号发生器通常由振荡器、波形发生器、放大器、输出电路等部分组成。

振荡器产生稳定的振荡信号，波形发生器根据预设的函数生成相应的波形，放大器对波形信号进行放大，输出电路将放大后的信号输出。

3. 函数信号发生器的操作和使用方法在进行实验前，首先要熟悉函数信号发生器的外观和各个按键的功能。

然后，根据实验要求设置函数信号发生器的参数，如波形类型、频率、幅度等。

最后，启动函数信号发生器，观察并记录输出信号的波形、频率、幅度等参数。

4. 利用函数信号发生器进行信号分析和测量利用函数信号发生器，可以进行信号的频率、幅度、相位等参数的测量。

例如，可以通过观察波形图来判断信号的频率和相位，使用示波器测量信号的幅度等。

5. 实习报告的撰写实习报告应包括以下内容：（1）实习目的和内容；（2）函数信号发生器的原理介绍；（3）函数信号发生器的结构和工作原理；（4）函数信号发生器的操作和使用方法；（5）利用函数信号发生器进行信号分析和测量的实验结果；（6）实习收获和体会。

四、实习收获和体会通过本次实习，我对函数信号发生器的基本原理和功能有了更深入的了解，掌握了函数信号发生器的操作和使用方法，学会了利用函数信号发生器进行信号分析和测量。

北京邮电大学电子电路综合设计实验实验报告课题名称：函数信号发生器的设计与调测院系：通信工程班级：2012211119学号：姓名：班内序号：摘要：本实验要求实现生成合适幅度和频率的方波、三角波、正弦波。

方波三角波发生器由集成运放电路构成，包括比较器与RC积分器组成。

方波发生器的基本电路由带正反馈的比较器及RC组成的负反馈构成，三角波主要由积分电路产生。

三角波转换为正弦波，则是通过差分电路实现。

该电路振荡频率和幅度便于调节，输出方波幅度大小由稳压管的稳压值决定，方波经积分得到三角波，而正弦波发生电路中两个电位器实现正弦波幅度与电路的对称性调节，实现较理想的正弦波输出波形。

关键词：函数信号发生器、方波、三角波、正弦波设计任务要求：设计一个方波-三角波-正弦波信号发生器，供电电源为±12V。

信号输出频率能在1~10kHz范围内连续可调，无明显失真。

方波信号输出电压Uopp=12V（误差小于20%），上升下降沿小于10us。

三角波信号输出电压Uopp=8V（误差小于20%）。

正弦波信号输出电压Uopp≥1V，无明显失真。

设计思路及总体结构框图：原理框图：设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。

此次实验采用滞回比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。

利用电位器实现频率和正弦波幅度的调节。

由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。

其中方波三角波生成电路为基本电路，添加电位器调节其频率。

正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。

系统的组成框图：分块电路和总体电路的设计：方波三角波信号发生电路：由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。

北京邮电大学课程头验报告课杲程名称：电子测量与电子电路设计题目：函数信号发生器院系: 电子工程学院电子科学与技术专业班级2013211209学生姓名：刘博闻学号2013211049指导教师：咼惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。

随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。

本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。

方波一三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。

本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。

它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。

关键词：三角波方波正弦波幅度调节频率调节设计要求 (1)1 •前言 (1)2. 方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2系统组成框图 (2)3. 各组成部分的工作原理 (2)3.1方波-三角波产生电路的工作原理 (2)3.2三角波-正弦波转换电路的工作原理 (4)3.3总电路图 (6)4. 用Mutisim电路仿真 (7)4.1方波一三角波电路的仿真 (7)4.2方波一正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6. 实验总结 (12)7. 仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8. 参考文献 (16)9. 致谢 (166)方波一三角波一正弦波函数信号发生器设计要求1. 设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。

北京邮电大学课程头验报告课杲程名称：电子测量与电子电路设计题目：函数信号发生器院系: 电子工程学院电子科学与技术专业班级2013211209学生姓名：刘博闻学号2013211049指导教师：咼惠平摘要函数信号发生器广泛地应用于各大院校和科研场所。

随着科技的进步，社会的发展，单一的函数信号发生器已经不能满足人们的需求，本实验设计的正是多种波形发生器。

本实验由两个电路组成，方波—三角波发生电路和三角波—正弦波变换电路。

方波一三角波发生电路由自激的单线比较器产生方波，通过RC积分电路产生三角波，在经过差分电路可实现三角波—正弦波的变换。

本电路振荡频率和幅度用电位器调节，输出方波幅度的大小由稳压管的稳压值决定；而正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。

它的制作成本不高，电路简单，使用方便，有效的节省了人力，物力资源，具有实际的应用价值。

关键词：三角波方波正弦波幅度调节频率调节设计要求 (1)1 •前言 (1)2. 方波、三角波、正弦波发生器方案 (1)2.1原理框图 (1)2.2系统组成框图 (2)3. 各组成部分的工作原理 (2)3.1方波-三角波产生电路的工作原理 (2)3.2三角波-正弦波转换电路的工作原理 (4)3.3总电路图 (6)4. 用Mutisim电路仿真 (7)4.1方波一三角波电路的仿真 (7)4.2方波一正弦波电路的仿真 (8)5电路的实验结果及分析 (9)5.1方波波形产生电路的实验结果 (9)5.2方波---三角波转换电路的实验结果 (10)5.3正弦波发生电路的实验结果 (11)5.4实验结果分析 (12)6. 实验总结 (12)7. 仪器仪表清单 (13)7.1所用仪器及元器件： (13)7.2仪器清单表 (13)8. 参考文献 (16)9. 致谢 (166)方波一三角波一正弦波函数信号发生器设计要求1. 设计制作一个可输出方波、三角波、正弦波信号的函数信号发生器。

指数运算电路的设计与实现摘要：指数放大电路由对数放大器和反对数放大器及温度补偿电路构成。

首先进行主要单元电路的设计，在实际应用中，基于二极管PN节的指数伏安特性实现对数反对数运算，用三极管替代PN节以增加集电极电流动态运用范围。

同时引入运算放大器，利用其方向端的“虚地特性”把PN节上的电压电流关系转化为电路的输入输出电压关系。

由于晶体管的相关参数T U，ES I是温度函数，其运算精度受温度影响较大，故加上温度补偿电路。

关键词：对数放大电路，反对数放大电路，温度补偿电路，指数放大电路，调试一、设计任务要求：设计实现一个指数运算电路，要求电路的输入输出满足指数运算关系uu k i。

o1、基本要求（1）本实验要求K=2或K=3（2）电路的输入阻抗R≥100KΩ。

i（3）输入信号幅度为0～2V（4）设计该电路的电源电路（不要求实际搭建）2、提高要求（1）可以手动的选取不同的K 值，并用数码管显示K 值。

（2）在指数运算电路的基础上进一步实现乘法，除法，乘方，开方等电路（3）其他设计、解决与功能扩展方案。

二、设计思路及总体结构框图 1、设计思路：利用二极管的PN 结的指数型伏安特性，实现对数运算。

通过电阻与晶体管位置的互换实现反对数运算电路。

加入温度补偿电路，消除温度对三极管参数的影响。

同时由电路特性确定电路中的电阻值，使之满足i R ≥100k Ω 2、系统组成框图如图所示，指数运算电路由对数放大器，放对数放大器及温度补偿电路三部分构成。

基本数学推导: i o u k u ln '=i ou k u o Be Be u ln '==Bu e o uk i=ln两边取对数: Bu u k o i ln ln =k oi u Bu =调整相关参数使B=1 即k i o u u = 3、主要单元电路设计 （1）基本对数放大器由图可知，晶体管集电极电流为e I i U uTES c =又因为 i c =i R ，u U o -=所以 Rui=-e I U uT ES从而得出RI u U ES i T o U ln-=注意：在该电路中，i u >0且输出电压不能超过0.7V 以使晶体管处于放大导通状态；此外，I ES ，T U 都是温度的函数，其运算结果受温度影响很大，所以需用对管消除I ES 的影响；用温度补偿电路消除T U 的温度影响。

函数信号发生器的实验报告函数信号发生器的实验报告一、引言函数信号发生器是电子实验中常用的仪器，它可以产生各种不同形式的信号，如正弦波、方波、三角波等。

本次实验旨在通过实际操作和测量，了解函数信号发生器的工作原理和应用。

二、实验目的1. 理解函数信号发生器的基本原理；2. 掌握函数信号发生器的使用方法；3. 学会使用函数信号发生器产生不同形式的信号；4. 熟悉函数信号发生器的操作界面和参数设置。

三、实验器材和仪器1. 函数信号发生器；2. 示波器；3. 电缆和连接线。

四、实验步骤1. 连接函数信号发生器和示波器。

将函数信号发生器的输出端口与示波器的输入端口通过电缆连接。

2. 打开函数信号发生器，调整参数。

根据实验要求，设置信号的频率、幅度和波形类型。

3. 使用示波器观察信号波形。

通过示波器的屏幕，我们可以清晰地看到函数信号发生器产生的信号波形。

4. 测量信号参数。

利用示波器的测量功能，我们可以准确地测量信号的频率、幅度和相位等参数。

五、实验结果与分析1. 正弦波信号产生：设置函数信号发生器的频率为1000Hz，幅度为5V，观察示波器上的波形。

通过测量，得到信号的频率为1000Hz，幅度为5V，与设置值相符。

2. 方波信号产生：设置函数信号发生器的频率为2000Hz，幅度为3V，观察示波器上的波形。

通过测量，得到信号的频率为2000Hz，幅度为3V，与设置值相符。

3. 三角波信号产生：设置函数信号发生器的频率为500Hz，幅度为4V，观察示波器上的波形。

通过测量，得到信号的频率为500Hz，幅度为4V，与设置值相符。

根据实验结果，我们可以看到函数信号发生器能够准确地产生不同形式的信号，并且信号参数与设置值相符。

这验证了函数信号发生器的工作原理和稳定性。

六、实验总结通过本次实验，我们深入了解了函数信号发生器的工作原理和使用方法。

函数信号发生器是电子实验中不可或缺的仪器，它能够产生各种形式的信号，为实验提供了便利。

北京邮电大学电子电路综合设计实验报告课题名称：函数信号发生器的设计学院：班级：姓名：学号：班内序号：课题名称：函数信号发生器的设计摘要：采用运算放大器组成的积分电路产生比较理想的方波-三角波，根据所需振荡频率和对方波前后沿陡度、方波和三角波幅度的要求，选择运放、稳压管、限流电阻和电容。

三角波-正弦波转换电路利用差分放大器传输特性曲线的非线性实现，选取合适的滑动变阻器来调节三角波的幅度和电路的对称性，同时利用隔直电容、滤波电容来改善输出正弦波的波形。

关键词：方波三角波正弦波一、设计任务要求1．基本要求：设计制作一个函数信号发生器电路，该电路能够输出频率可调的正弦波、三角波和方波信号。

(1) 输出频率能在1-10KHz范围内连续可调，无明显失真。

(2) 方波输出电压Uopp=12V（误差小于20%），上升、下降沿小于10us。

(3) 三角波Uopp=8V（误差小于20%）。

(4) 正弦波Uopp1V，无明显失真。

2.提高要求：(1) 输出方波占空比可调范围30%-70%。

(2) 三种输出波形的峰峰值Uopp均可在1V-10V内连续可调。

二、设计思路和总体结构框图总体结构框图：设计思路：由运放构成的比较器和反相积分器组成方波-三角波发生电路，三角波输入差分放大电路，利用其传输特性曲线的非线性实现三角波-正弦波的转换，从而电路可在三个输出端分别输出方波、三角波和正弦波，达到信号发生器实验的基本要求。

将输出端与地之间接入大阻值电位器，电位器的抽头处作为新的输出端，实现输出信号幅度的连续调节。

利用二极管的单向导通性，将方波-三角波中间的电阻改为两个反向二极管一端相连，另一端接入电位器，抽头处输出的结构，实现占空比连续可调，达到信号发生器实验的提高要求。

三、分块电路和总体电路的设计过程1.方波-三角波产生电路电路图：设计过程：①根据所需振荡频率的高低和对方波前后沿陡度的要求，选择电压转换速率S R合适的运算放大器。

北京邮电大学电子电路综合设计实验实验报告实验名称：函数信号发生器的设计与调测院系：信息与通信工程学院班级：姓名：学号：班内序号：15 2014年4月30日【实验题目】函数信号发生器【背景知识】信号发生器又称信号源或振荡器，是用于产生特定参数的电测试信号的仪器。

信号发生器按输出信号的波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。

本实验所要求设计和制作的是能够产生多种波形，如三角波、矩形波（含方波）、正弦波的函数信号发生器。

信号发生器在生产实践和科技领域中有着广泛的应用。

【实验目的】1.通过实验进一步掌握集成运放的使用方法。

2.进一步提高工程设计和实践动手能力，加强系统概念。

【实验要求】1、基本要求：设计制作一个方波－三角波－正弦波信号发生器，供电电源为±12V。

1、输出频率能在１KHZ～10KHZ 范围内连续可调。

2、方波输出电压VOPP＝12V（误差<20%），上升、下降沿小于10μS；3、三角波Vopp＝8V （误差<20%）；4、正弦波Vopp≥1V，无明显失真。

2、提高要求：1、将输出方波改为占空比可调的矩形波，占空比可挑范围为30%‐70%；2、三种波形的输出峰峰值VOPP 均可在1V-10V 范围内连续可调。

摘要：本实验旨在设计出一个产生频率，幅度可调的方波，三角波，正电路，其中方波占空比可调。

方波-三角波发生电路由运放组成，由自激的电压比较器产生方波，积分电路产生三角波，差分电路可实现三角波-正弦波变换。

该电路振荡频率和幅度，方波的占空比用电位器调节；而正弦波幅度和电路的对称性也分别由两个电位器调节，末级加入增益可控的放大器，以实现波形良好，幅值可调的正弦波输出。

关键词：方波、三角波、正弦波、频率可调、幅度可调一．方案设计1.方案选择：函数信号发生器一般是指能自动产生正弦波，三角波，方波及锯齿波，阶梯波等电压波形的电路或仪器。

根据用途不同，由产生三种或多种波形的函数发生器，使用的器件可以是分立的器件，也可以采用集成电路。

信号发生器实验报告摘要：本实验旨在通过使用信号发生器，对不同频率和幅度的信号进行产生和测量，探索信号发生器的基本原理和应用。

通过实验可以进一步理解信号发生器的工作原理以及频率和幅度的关系，并掌握信号发生器的操作方法。

1.引言2.原理3.实验步骤3.1准备工作：将信号发生器连接到电源，打开电源开关，并等待设备启动。

3.2选择频率：根据需要选择一个特定的频率，调整频率控制旋钮，并观察频率显示器上的数值变化。

3.3设置幅度：根据需要选择一个特定的幅度，调整幅度控制旋钮，并观察幅度显示器上的数值变化。

3.4选择波形：根据需要选择合适的波形，如正弦波、方波、三角波等，调整波形控制旋钮，并观察波形。

3.5连接测量仪器：将信号输出端口连接到示波器或其他测量仪器上。

根据需要选择不同的接口和线缆。

3.6测量信号参数：根据需要使用示波器或其他测量仪器，测量并记录信号的频率、幅度等参数。

4.实验结果通过实验，我们成功地产生了不同频率和幅度的信号，并使用示波器对其进行了测量。

根据测量数据，我们制作了频率-幅度图和波形图，对信号的特性进行了分析和比较。

5.讨论与分析在实验中，我们观察到信号发生器能够准确地产生所需的信号，并且改变频率和幅度时，输出信号的特性也相应改变。

通过对信号的测量，我们验证了信号发生器的性能和准确性。

6.实验总结通过本次实验，我们学习和掌握了信号发生器的基本原理和应用。

实验中我们成功地产生了不同频率和幅度的信号，并对其进行了测量和分析。

通过这些实验，我们进一步加深了对信号发生器的理解和应用能力。

函数发生器设计(1)一、设计任务与指标要求1、可调频率范围为1０Hz~１00Hｚ。

2、可输出三角波、方波、正弦波。

3、三角波、方波、正弦波信号输出得峰-峰值０~5V可调.４、三角波、方波、正弦波信号输出得直流电平-3V~3Ｖ可调。

５、输出阻抗约600Ω。

二、电路构成及元件参数得选择１、振荡器由于指标要求得振荡频率不高,对波形非线性无特殊要求。

采用图1所示得电路。

同时产生三角波与方波。

图1 振荡电路根据输出口得信号幅度要求，可得最大得信号幅度输出为：VＭ＝5／２＋3＝５、５V采用对称双电源工作(±V CＣ）,电源电压选择为：V CC≥ＶM+2V=7、５V 取ＶＣC=9Ｖ选取3、3V得稳压二极管，工作电流取5ｍA,则：ＶＺ=V DZ+V D＝3、3+0、7=４V为方波输出得峰值电压。

取6８0Ω.取8、２KΩ。

R1=R2／３＝８、２／１、5=5、４7(KΩ）取5、1KΩ.三角波输出得电压峰值为：ＶOSM=ＶZ R1/Ｒ2＝4×5、1/8、２=2、48９(V）R 4＝R 1∥R 2=３、14 K Ω取3K Ω。

取10K Ω。

R 6＝RW/9=10/9=1、1１(K Ω）取1K Ω.积分时间常数：取C=0、1uF ，则：Ｒ５=4、019/0、1=40、19K Ω取39K Ω.取R ７=R 5＝ 39K Ω.转换速率Z 1max OSM max 24V R f 44 5.1100SR 4V f =0.995mS R 8.2⨯⨯⨯≥==（V/）一般得集成运算放大电路都能满足要求。

兼顾波形转换电路集成电路得使用。

集成电路选用四运放LM ３24。

LM324内含四个相同得运算放大器,其中两个用于振荡器,两个用于波形变换。

三、振荡电路工作原理利用集成运算放大电路也可实现产生方波与三角波得信号发生器，电路主要由比较器与积分器构成.电路中,有源积分器由运算放大器2A 及其外围电路积分电容C 与电阻R 5、R 7组成。
