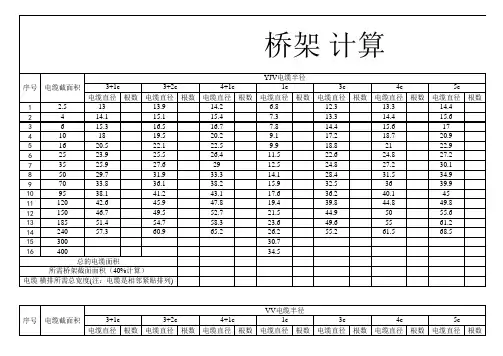

电力负荷计算、电缆选型计算、电缆桥架选型计算表(180927)

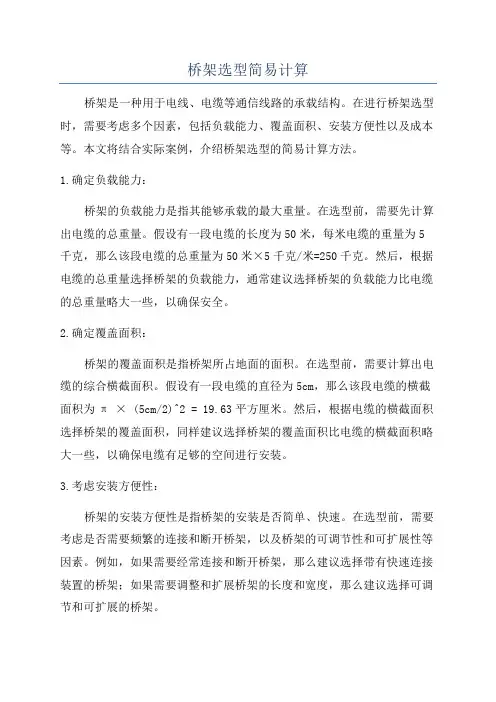

桥架选型简易计算桥架是一种用于电线、电缆等通信线路的承载结构。

在进行桥架选型时，需要考虑多个因素，包括负载能力、覆盖面积、安装方便性以及成本等。

本文将结合实际案例，介绍桥架选型的简易计算方法。

1.确定负载能力：桥架的负载能力是指其能够承载的最大重量。

在选型前，需要先计算出电缆的总重量。

假设有一段电缆的长度为50米，每米电缆的重量为5千克，那么该段电缆的总重量为50米×5千克/米=250千克。

然后，根据电缆的总重量选择桥架的负载能力，通常建议选择桥架的负载能力比电缆的总重量略大一些，以确保安全。

2.确定覆盖面积：桥架的覆盖面积是指桥架所占地面的面积。

在选型前，需要计算出电缆的综合横截面积。

假设有一段电缆的直径为5cm，那么该段电缆的横截面积为π × (5cm/2)^2 = 19.63平方厘米。

然后，根据电缆的横截面积选择桥架的覆盖面积，同样建议选择桥架的覆盖面积比电缆的横截面积略大一些，以确保电缆有足够的空间进行安装。

3.考虑安装方便性：桥架的安装方便性是指桥架的安装是否简单、快速。

在选型前，需要考虑是否需要频繁的连接和断开桥架，以及桥架的可调节性和可扩展性等因素。

例如，如果需要经常连接和断开桥架，那么建议选择带有快速连接装置的桥架；如果需要调整和扩展桥架的长度和宽度，那么建议选择可调节和可扩展的桥架。

4.考虑成本：桥架的成本包括其购买成本和维护成本。

在选型前，需要对比不同桥架的价格，以及维护成本（如防腐蚀处理等）。

同时，还需要考虑桥架的使用寿命和维修保养情况，以选择性价比最高的桥架。

案例：假设工厂的控制室需要安装20米长的电缆，每米电缆的重量为7千克，电缆的直径为6cm。

为了确保安全，选择负载能力为300千克。

考虑到未来可能的扩展，选择覆盖面积大于电缆横截面积的桥架。

由于控制室的布置可能需要经常更改，选择安装方便、可调节和可扩展的桥架。

最后，通过对比不同桥架的价格和附加服务，选择成本最低、性能最好、使用寿命最长的桥架。

电缆桥架的选用与计算方法电缆桥架能够分为电力电缆桥架、控制电缆桥架以及弱电网络通信电缆桥架等。

近年来高层建筑发展比较快，桥架安装的工程量大且施工工艺比较复杂，其安装质量对区域内的用电有着直接的影响。

在设计选型过程中，应根据各个系统线缆的类型、数量，合理选定适用的电缆桥架。

一、电缆桥架如何选用？１、结构类型选择电缆桥架结构类型的混乱会带来工作现场散热、机械防护方面的问题。

故在设计阶段应根据工程环境特征和技术要求，合理选择电缆桥架的结构特征，并在平面图和材料表中清晰地表达。

２、材质选择电缆桥架按照材料可划分为复合型、钢制和铝合金几种。

复合型电缆桥架质量轻、耐水性和耐腐蚀性好。

铝合金电缆桥架结构轻便，外形尺寸、荷载特性均与钢质桥架基本相近，但价格较高。

３、表面防腐层类别选择类别主要有热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等方式。

热浸锌和镀锌镍适用于室外重腐蚀环境，造价高；冷镀锌适用于室外轻腐蚀环境，静电喷涂适用于室内常温干燥环境，价格一般。

４、防火等级选择电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。

５、电缆桥架填充率的选择电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展余量。

６、电缆桥架载荷等级的选择在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。

各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

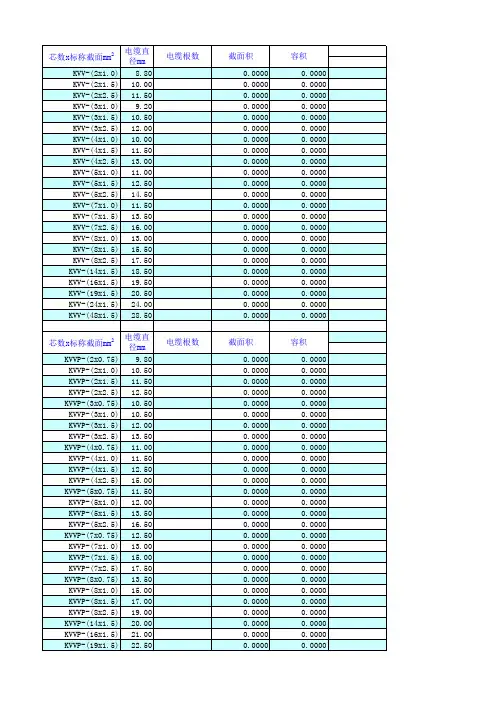

７、电缆桥架的规格尺寸选择电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。

８、根据电缆弯曲半径选择电缆桥架在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。

电缆桥架计算
一、简介
电缆桥架是一种用于支撑输电线路、通讯线路及其他电缆的传动结构，也可用于支撑通讯设备、变配电设备和消防等相关设备的框架结构。

它的
结构紧凑，使用方便，可根据电缆线路的要求设计不同形式和不同尺寸的
电缆桥架。

1.加载计算：
电缆桥架可承受的最大负荷是由其承受的电缆线路的负荷决定的。

通
常情况下，电缆桥架承受的最大负荷计算公式为：
Q=N×L/1000(N≥2个)
其中，Q为电缆桥架承受的最大负荷，单位为kg；N为桥架的支撑点
数量；L为电缆的重量，单位为g。

2.弯曲度计算：
电缆桥架的弯曲度一般可以根据电缆的重量来计算。

一般来说，弹性
度越大的电缆，它在桥架上的弯曲度就越小，弯曲度计算公式为：δ=M/W(M≤6，W≥2）
其中，δ为最大允许弯曲度，W为桥架宽度，单位为m，M为桥架受
力点，单位为m。

3.耐久度计算：
电缆桥架的耐久度主要取决于桥架的材料、支撑点的数量和桥架的结构设计。

平时在设计的时候，应当满足桥架使用的一定的耐久度。

一般耐久度可取为：
D=N2×L/1000
其中，D为桥架的耐久度，N为桥架的支撑点数量，L为单位长度的重量。

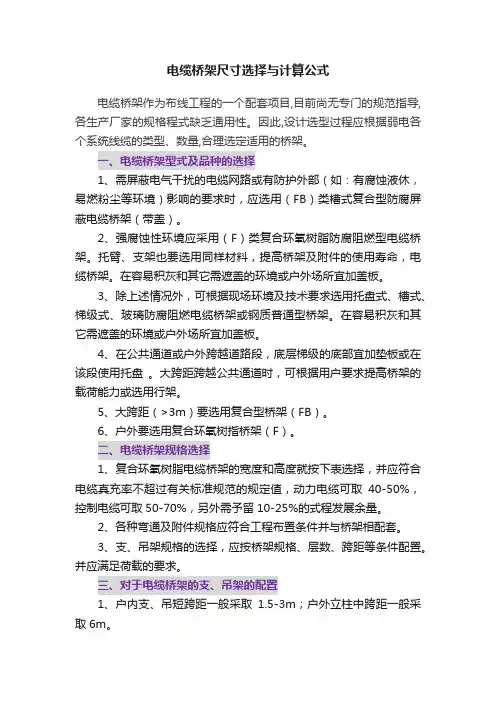

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
