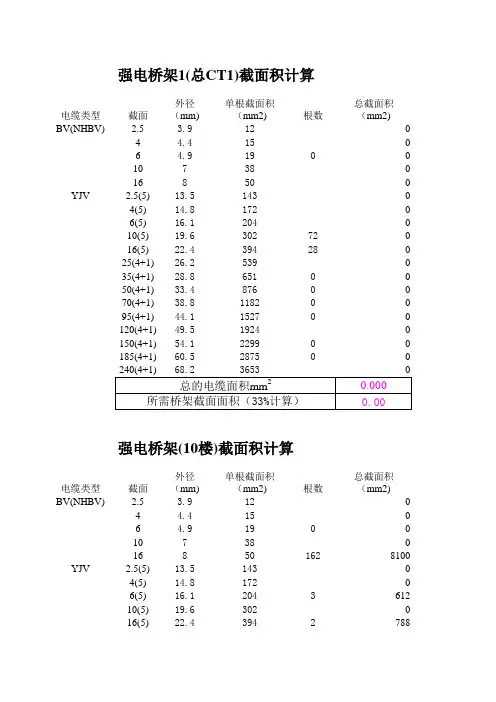

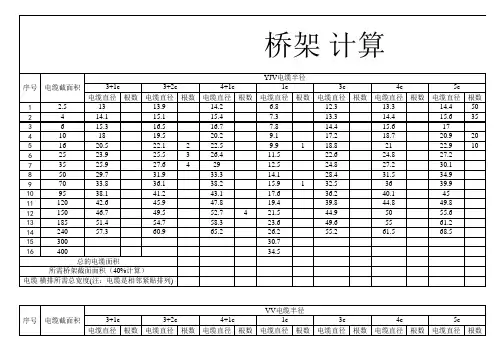

根据电缆选择桥架计算

如何用天正进行桥架计算
.
打开天正电气，在变配电室中，点开绘制桥架。

.
.
.
弹出绘制桥架的对话框，点击桥架计算。

.
.
.
选择电力电缆，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
点击控制电缆，选择电缆型号，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
.
点击弱电线缆，选择线缆型号，根据电缆型号，填写电缆的根数，点击计算，就到所需桥架的大小规格了。

.
.
.
.。

桥架选型简易计算
桥架选型是指在电气工程中，根据布线需求和环境条件，选择合适的桥架类型和规格。

桥架是一种电缆所需的支撑系统，它可以保护电缆，并且便于维护和更换。

桥架的选型计算主要需要考虑以下几个方面：
1.载荷要求：根据实际需求计算预期重量和载荷。

重量和载荷是选择桥架的重要依据，需要根据电缆的数量、类型、长度等因素来计算。

2.环境条件：需要考虑使用环境的特点，如温度、湿度、腐蚀性等。

不同的环境条件要求不同的桥架材料和类型。

例如，高湿度环境可以选择不锈钢桥架，而腐蚀性环境可以选择塑料桥架。

3.安装要求：需要考虑安装条件和方式，包括垂直、水平、墙壁、天花板安装等。

不同的安装方式要求不同的桥架特性。

4.预留空间：在选型时需要考虑电气工程未来的扩展需求，需要留出一定的预留空间。

这样可以避免后续改造或扩容时，需要更换桥架的情况发生。

5.成本预算：在选型时要考虑预算限制。

不同类型的桥架价格差异较大，需要根据实际预算来选择合适的桥架。

6.维护和管理：不同的桥架类型和材料对维护和管理的要求也不同。

一些桥架需要更加频繁的维护和保养，而另一些桥架则相对较为耐用，减少了维护成本。

在进行桥架选型计算时，可以根据以上要素进行量化计算，评估不同
桥架类型的优劣势，并进行对比。

根据实际需求和限制条件，选择最适合
的桥架。

总结起来，桥架选型计算是一个复杂的过程，需要综合考虑多个因素。

仅仅通过简单的计算难以得出准确的结果，最好的方法是通过专业的电气
工程师进行实地测量和评估，从而选取最佳的桥架类型和规格。

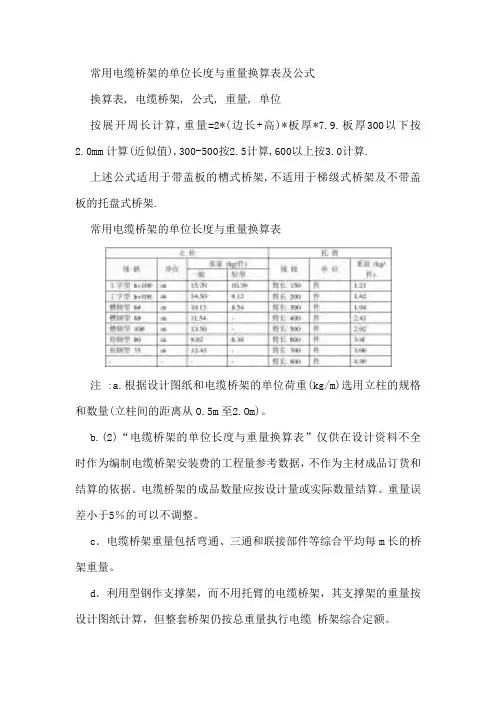

常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

续表
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补
短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

另：玻璃钢桥架每米重约14.6Kg，每吨约10500元，折合每米约100元。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

强弱电电线电缆桥架计算表强弱电电线电缆桥架计算表强弱电电线电缆桥架是电缆输电系统和布线系统中必不可少的设备，它是对电线电缆进行保护和支持的主要装置。

强弱电电线电缆桥架的选择和安装要求十分严格，需要考虑多种因素，如电缆类型、电缆长度、负荷等级、环境条件等，才能确保电缆传输能够稳定可靠。

这里提供一个基于规范计算的强弱电电线电缆桥架计算表，以供参考。

1.强电电缆计算表(1)输电能力计算表根据电缆所承受的负荷，可按下表计算其输电能力（kVA）。

电缆规格电流容量（A）电缆长度（m）输电能力（kVA）YJV22-0.6/1kV 55 50 7.5YJV22-1.8/3kV 33 50 11.25YJV22-3.6/6kV 23 50 15YJV22-6/10kV 17 50 20YJV22-8.7/10kV 14 50 22.5YJV22-12/20kV 11 50 30YJV22-18/30kV 7 50 37.5YJV22-21/35kV 6 50 45YJV22-26/35kV 5 50 56.3(2)线缆桥架规格计算表电缆输电系统中，线缆桥架的选择要考虑接口保护、桥架重量、桥架强度等多种因素。

根据以下表格提供的参数，可计算出合适线缆桥架的规格。

电缆输电能力（kVA）桥架长度（m）桥架安装高度（m）桥架材料桥架规格7.5 10 2.5 镀锌钢板300×50×1.5mm11.25 15 2.5 镀锌钢板400×50×1.5mm15 20 3 镀锌钢板400×60×2.0mm20 25 3 镀锌钢板500×60×2.0mm22.5 30 3 镀锌钢板500×70×2.0mm30 40 4 镀锌钢板600×80×2.5mm37.5 50 4 镀锌钢板800×80×2.5mm45 60 4 镀锌钢板800×100×3.0mm56.3 70 5 镀锌钢板1000×100×3.0mm2.弱电电缆计算表(1)传输距离计算表根据弱电电缆所承受的信号传输距离，可按以下表格计算其传输能力。

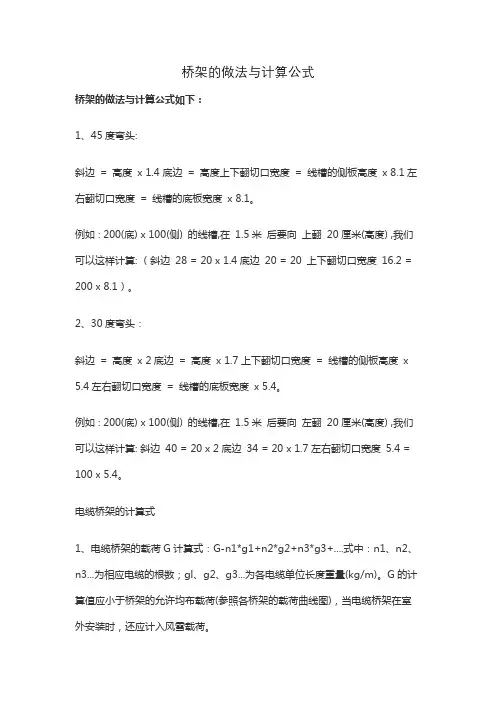

桥架的做法与计算公式
桥架的做法与计算公式如下：
1、45度弯头:
斜边= 高度x 1.4 底边= 高度上下翻切口宽度= 线槽的侧板高度x 8.1左右翻切口宽度= 线槽的底板宽度x 8.1。

例如 : 200(底) x 100(侧) 的线槽,在1.5米后要向上翻20厘米(高度) ,我们可以这样计算: （斜边28 = 20 x 1.4底边20 = 20 上下翻切口宽度16.2 = 200 x 8.1）。

2、30度弯头：
斜边= 高度x 2底边= 高度x 1.7上下翻切口宽度= 线槽的侧板高度x 5.4左右翻切口宽度= 线槽的底板宽度x 5.4。

例如 : 200(底) x 100(侧) 的线槽,在1.5米后要向左翻20厘米(高度) ,我们可以这样计算: 斜边40 = 20 x 2底边34 = 20 x 1.7左右翻切口宽度5.4 = 100 x 5.4。

电缆桥架的计算式
1、电缆桥架的载荷G计算式：G-n1*g1+n2*g2+n3*g3+....式中：n1、n
2、n3...为相应电缆的根数；gl、g2、g3...为各电缆单位长度重量(kg/m)。

G的计算值应小于桥架的允许均布载荷(参照各桥架的载荷曲线图)，当电缆桥架在室外安装时，还应计入风雪载荷。

2、电缆桥架宽度b计算式：对电力电缆：
b=n*(d1+k1)+n2*(d2+k2)+n3*(d3+k3) +.....式中：n、n2、n3..为相应电缆的根数；d1、d2、d3。

为各电缆外径；k、k2、k3...为相应电缆净间距
(K\u003e/4)。

电缆桥架是整个布线工程中不可缺少的部分。

可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

选择电缆桥架规格大小的计算公式首先，需要明确桥架的最大负载能力。

这取决于所需支撑的电缆总重量。

一般来说，每米电缆桥架的承重能力以kN为单位。

根据电缆的数量和尺寸，我们可以计算出电缆的总重量，然后根据所需的安全系数来确定电缆桥架的最小承重能力。

其次，要根据电缆的数量和尺寸来确定电缆桥架的宽度和高度。

一般来说，电缆桥架的宽度应为电缆总宽度的1.2倍，以确保电缆安装和维护的空间。

电缆桥架的高度应根据电缆数目和尺寸来确定，以确保足够的垂直空间。

另外，还需要考虑电缆桥架的长度和横跨间距，以确定桥架的支撑点数量和间距。

桥架的长度应包括电缆的总长度和电缆的弯曲半径。

电缆桥架的支撑点数量和间距应根据电缆的数量，尺寸和重量来确定，以确保桥架的稳定性和可靠性。

最后，还需要考虑安装环境和安装方式。

例如，在室内环境中，可以选择不同材质的电缆桥架，如热镀锌钢或不锈钢。

对于室外环境，可能需要额外的防腐措施，如涂层或镀锌处理。

总结一下，选择电缆桥架的规格大小需要考虑以下几个因素：载重能力、电缆的数量和尺寸、安装环境、安装方式等。

根据这些因素，可以使用以下公式来计算电缆桥架的规格大小：1.计算电缆总重量：电缆总重量=单根电缆长度×电缆数量×电缆单位长度重量2.计算电缆桥架的最小承重能力：电缆桥架最小承重能力=电缆总重量×安全系数3.计算电缆桥架的宽度：电缆桥架宽度=电缆总宽度×1.24.计算电缆桥架的高度：电缆桥架高度=电缆总高度+备用空间5.计算电缆桥架的长度：电缆桥架长度=电缆总长度+电缆弯曲半径6.计算电缆桥架的支撑点数量：支撑点数量=电缆总长度/横跨间距7.计算电缆桥架的支撑点间距：支撑点间距=横跨间距。
