防火门监控系统组成和安装要求

防火门监控设计方案防火门监控设计方案为了确保建筑物内部的防火门安全运行和发挥其防火功能，同时也为了实现对建筑物内部安全的有效监控，本设计方案结合了防火门的基本要求和监控技术，提出了一种基于视频监控的防火门监控设计方案。

1. 视频监控系统选择高清晰度、夜视功能好的摄像头，并安装在防火门附近的合适位置，以实现对防火门区域的全方位监控。

摄像头的安装位置应尽量避免遮挡和死角，确保监控范围的完整性和全面性。

2. 视频录像和存储设置一个专门的监控控制中心，实时接收并录制摄像头传来的视频信号。

根据需要，可以选择将视频信号存储在硬盘或网络存储设备中，以便后续检索和查看。

3. 报警系统在防火门上安装烟感探测器或红外线探测器，一旦探测到烟雾或人员穿越防火门，即刻触发报警信号。

报警信号通过监控中心立即传送给负责人员，以便进行紧急处理和应急疏散。

4. 视频监控和报警系统的集成将视频监控系统和报警系统进行集成，实现监控和报警的整合。

一旦触发报警信号，监控中心将自动启动监控画面和报警信息的显示，并通过网络或短信的方式传送给相关人员，以便及时处理事故和采取措施。

5. 远程监控和管理借助网络技术，实现对防火门监控系统的远程监控和管理。

相关人员可以通过网络，随时随地远程观看防火门的监控画面，并对监控系统进行配置、管理和维护，保证防火门监控系统及时可靠地运行。

6. 定期维护和检查定期对防火门监控系统进行维护和检查，保证各组件的正常运行和工作状态的有效性。

对摄像头、报警器、烟感探测器等设备进行定期巡检和保养，确保其性能稳定和灵敏度合格。

通过以上的方案，基于视频监控的防火门监控系统能够提供实时高清的监控画面，确保对防火门区域的全方位监控；同时，通过报警系统和远程监控和管理功能，实现对防火门的及时报警和远程管理，保证其安全运行和防火功能的有效作用。

此外，定期的维护和检查可确保监控系统的稳定性和可靠性，同时也为防火门的长期使用提供了保障。

轨道交通防火门监控系统的相关设计与安装摘要：在轨道交通建设过程中，大部分轨道处于密闭的地下空间中，由于地下环境的限制，人员疏散难度与火灾救援难度相对较大，并且地下区间隧道的特殊环境，伴随着风压大、风速快、风压的永久往复作用，以及地下环境的湿度大、灰尘大等条件，防火门极易出现周期性风压作用下的疲劳和腐蚀破坏。

因此为了保证防火门不因自身破损影响地铁安全运营，并在危机时正常发挥安全疏散和防火防烟消防等功能，在轨道交通消防系统的建设过程中，还需要积极应用防火门监控系统。

关键字：轨道交通；防火门；监控系统；设计；安装前言：轨道交通建设是我国城市交通网络中的主要环节，对于提高交通出行的安全性与便捷性起到了至关重要的作用。

防火门监控系统是根据轨道交通管理的具体需求，对地铁车站的环境以及相关的消防设备进行监控、调试与自动化的运行管理的重要系统。

在轨道交通防火门监控系统的建设与应用中，需要科学合理的开展设计工作，不断优化防火门监控系统的效能，降低运行成本，提升防火门监控系统的实用性与经济性。

1、防火门的监控系统的安装重要性在《建筑设计防火规范》中，要求地铁车站在建设过程中能够做好防火门的合理设置，在火灾发生之后要自行闭合，并且需要拥有一定的状态反馈功能。

除了做好常开防火门位置的合理设置之外，其他位置的防火门均需要采用常闭防火门。

其次要求防火门在关闭之后能够具备有一定的防烟功能，在地下区间中起到疏散功能，因此在防火门建设过程中，要求能够在火灾发生的第一时间内及时进行反应，并且要保障开关的及时性。

通过防火门监控系统的应用，可以实现对防火门关与闭合状态的有效控制，对于防火门作用的发挥也有着非常重要的意义。

在进行防火门监控器的设置过程中，需要尽量设置在消防控制室等一些有着人员24h值班的场所中。

此外该监控系统也能够对防火门的运行动态进行明确，如果发现关闭不及时的情况时，需要及时将信息传递到监控主机上，并及时发出报警信号。

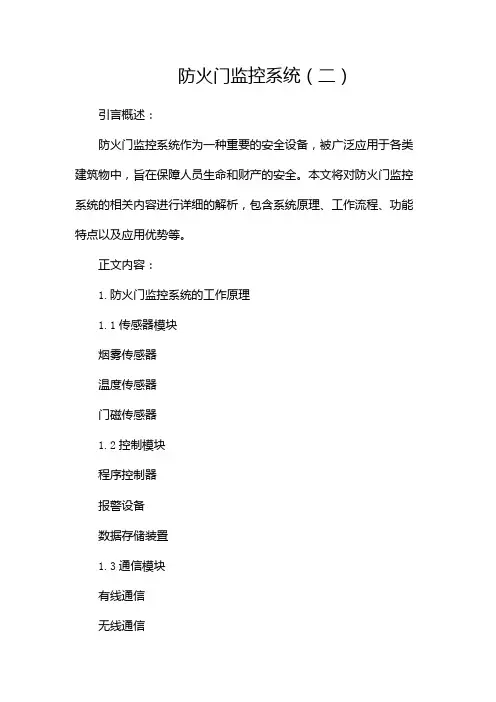

防火门监控系统（二）引言概述：防火门监控系统作为一种重要的安全设备，被广泛应用于各类建筑物中，旨在保障人员生命和财产的安全。

本文将对防火门监控系统的相关内容进行详细的解析，包含系统原理、工作流程、功能特点以及应用优势等。

正文内容：1.防火门监控系统的工作原理1.1传感器模块烟雾传感器温度传感器门磁传感器1.2控制模块程序控制器报警设备数据存储装置1.3通信模块有线通信无线通信2.防火门监控系统的工作流程2.1初始状态门关闭状态传感器检测环境参数2.2开门判断接收门磁传感器信号检测门状态2.3报警触发烟雾传感器和温度传感器监测参数程序控制器判断异常情况2.4报警处理触发报警设备同步开启门禁系统2.5数据存储和监控数据存储装置保存报警信息远程监控系统实时显示监控结果3.防火门监控系统的功能特点3.1灵敏度高传感器模块能快速反应环境变化3.2多重监控烟雾传感器和温度传感器同时监测3.3报警处理迅捷程序控制器快速判断异常情况3.4远程监控和数据存储实时监控和漏洞分析3.5自动启动门禁系统防火门开启后自动启动门禁系统4.防火门监控系统的应用优势4.1提升人员安全性实时监控和迅速报警能力4.2保护财产安全防火门有效隔离火灾传播4.3合规要求部分建筑法规对防火门要求安装监控系统4.4便捷维护监测设备相对独立，易维护和更新4.5节约成本防火门监控系统相对成本低廉，操作简便总结：防火门监控系统作为一种重要的安全设备，在保护人员生命和财产安全方面发挥着至关重要的作用。

本文详细介绍了防火门监控系统的工作原理、工作流程、功能特点以及应用优势。

通过对防火门监控系统的深入了解，可以发现其灵敏度高、功能多样且具备实时监控和迅速报警的能力，对提升人员安全性、保护财产安全以及满足合规要求具有重要意义。

同时，防火门监控系统的便捷维护和相对低廉的成本也使其成为一种高效且经济的安全设备选择。

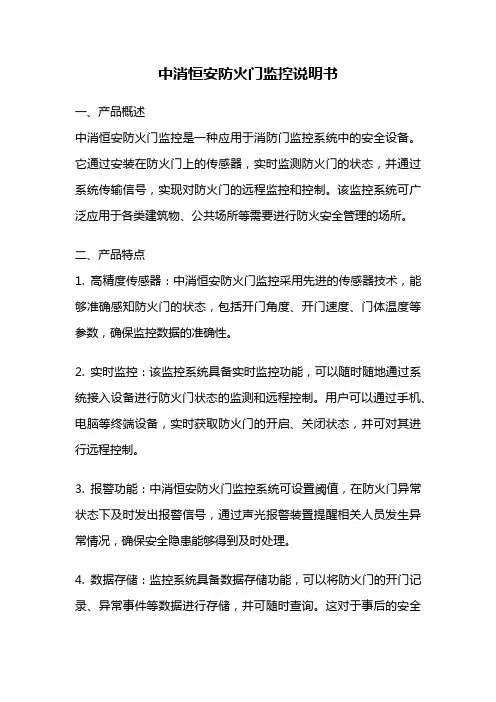

中消恒安防火门监控说明书一、产品概述中消恒安防火门监控是一种应用于消防门监控系统中的安全设备。

它通过安装在防火门上的传感器，实时监测防火门的状态，并通过系统传输信号，实现对防火门的远程监控和控制。

该监控系统可广泛应用于各类建筑物、公共场所等需要进行防火安全管理的场所。

二、产品特点1. 高精度传感器：中消恒安防火门监控采用先进的传感器技术，能够准确感知防火门的状态，包括开门角度、开门速度、门体温度等参数，确保监控数据的准确性。

2. 实时监控：该监控系统具备实时监控功能，可以随时随地通过系统接入设备进行防火门状态的监测和远程控制。

用户可以通过手机、电脑等终端设备，实时获取防火门的开启、关闭状态，并可对其进行远程控制。

3. 报警功能：中消恒安防火门监控系统可设置阈值，在防火门异常状态下及时发出报警信号，通过声光报警装置提醒相关人员发生异常情况，确保安全隐患能够得到及时处理。

4. 数据存储：监控系统具备数据存储功能，可以将防火门的开门记录、异常事件等数据进行存储，并可随时查询。

这对于事后的安全事故调查和责任追究具有重要意义。

5. 远程管理：中消恒安防火门监控系统支持远程管理功能，管理员可以通过网络远程管理系统，对防火门进行监控、配置和管理，实现对多个门的集中管理。

三、系统安装1. 安装位置选择：根据实际需要和场所要求，选择合适的位置进行安装。

一般来说，应选择离防火门较近的位置，确保传感器能够准确感知门体的状态。

2. 安装传感器：将传感器固定在防火门上，确保传感器与防火门的接触牢固可靠。

同时，应根据传感器的具体型号和要求，进行接线连接。

3. 网络连接：将中消恒安防火门监控系统与网络连接，确保系统能够正常工作。

一般来说，可通过网线或者Wi-Fi进行连接。

四、系统配置1. 设备接入：将中消恒安防火门监控系统接入到服务器或者云平台，确保系统能够正常运行。

2. 设置阈值：根据实际需求，设置防火门的开门角度、开门速度、门体温度等参数的阈值。

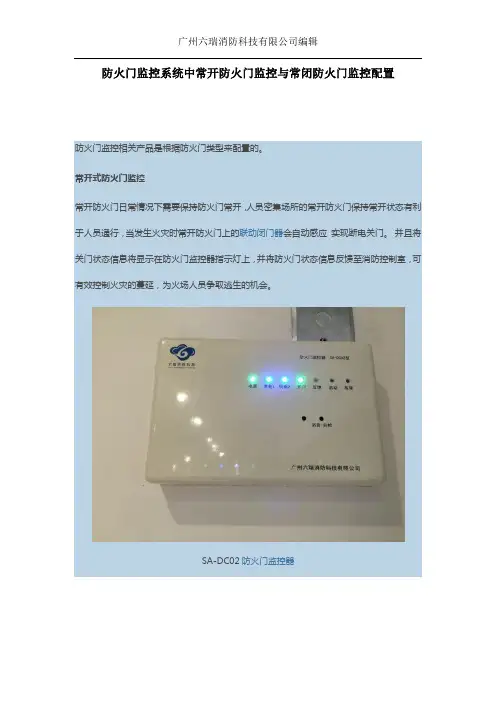

防火门监控系统中常开防火门监控与常闭防火门监控配置
防火门监控相关产品是根据防火门类型来配置的。

常开式防火门监控
常开防火门日常情况下需要保持防火门常开，人员密集场所的常开防火门保持常开状态有利于人员通行，当发生火灾时常开防火门上的联动闭门器会自动感应实现断电关门。

并且将关门状态信息将显示在防火门监控器指示灯上，并将防火门状态信息反馈至消防控制室，可有效控制火灾的蔓延，为火场人员争取逃生的机会。

SA-DC02防火门监控器
常开防火门监控：防火门监控器+联动闭门器
SIAUS联动闭门器
常闭防火门监控
常闭防火门监控的相关产品有防火门监控器、逃生门锁、磁力锁等。

常闭防火门一般人流较少，防火门常闭可以防止内部财务被盗。

逃生锁可以根据不同用户的要求选择有语音报警功能的逃生锁、或者有消防联动功能的、或者是门禁式联动逃生门锁系统。

然而有的防火门又有分为单开门和双开门；那么，一般常闭防火门监控单开门是配置防火门监控器与推杆式逃生门锁，如图:
SA-6000消防报警锁
如果是双开防火门的一般配置就是天地式逃生门锁加防火门监控器，或者双开防火门配双门器加一个推杠式逃生门锁如图中山太阳城沃尔玛逃生门锁安装效果图：
SA-6000A逃生门锁安装效果图
双开防火门配双门器加一个推杠式逃生门锁图示：SA-6000推杆锁+双门器。

北京乐鸟科技有限公司防火门监控系统选型公司名称：北京乐鸟科技有限公司工厂地址：北京市昌平区摩尔国际中心7号楼2单元1411技术电话： 010 – 5944 3580销售电话： 010 – 5944 3581商务电话： 010 – 5944 3583网站： 目录为什么要设计使用防火门监控器防火门设置的有关规定防火门在消防实践中存在的主要问题中华人民共和国国家标准GB29364-2012《防火门监控器》的要点介绍LN9 防火门监控系统LN9H 防火门监控器LN9P 防火门区域分机LN9K 防火门门磁开关LN9D 防火门电动闭门器LN9F 防火门电磁释放器防火门监控系统施工防火门监控系统安装图例防火门监控系统设计图例为什么要设计使用防火门监控器•为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火分隔物能在一定时间内满足耐火稳定性、完整性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。

虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理、选型不当、安装不规范，存在常开式防火门被常闭式代替，防火门被防护卷帘代替，特别是在一些高层建筑、大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发作用。

因此在新颁布《火灾自动报警系统设计规范》GB 50116-2013 做出对防火门进行有效监控的规定。

防火门在消防实践中存在的主要问题• 1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。

由于规范条文的模糊，造成设计人员对防火门设计上的“误区”。

实际上《建规》第7.5.2 条第二款中规定：常开式防火门应能在火灾时自动关闭，并应有信号反馈的功能。

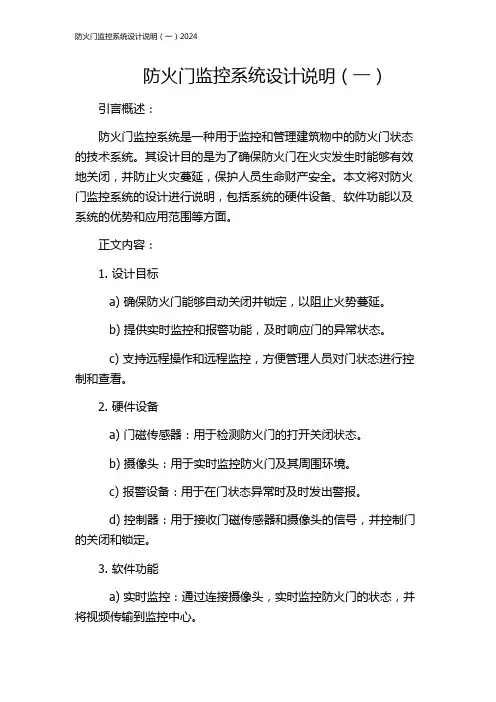

防火门监控系统设计说明（一）引言概述：防火门监控系统是一种用于监控和管理建筑物中的防火门状态的技术系统。

其设计目的是为了确保防火门在火灾发生时能够有效地关闭，并防止火灾蔓延，保护人员生命财产安全。

本文将对防火门监控系统的设计进行说明，包括系统的硬件设备、软件功能以及系统的优势和应用范围等方面。

正文内容：1. 设计目标a) 确保防火门能够自动关闭并锁定，以阻止火势蔓延。

b) 提供实时监控和报警功能，及时响应门的异常状态。

c) 支持远程操作和远程监控，方便管理人员对门状态进行控制和查看。

2. 硬件设备a) 门磁传感器：用于检测防火门的打开关闭状态。

b) 摄像头：用于实时监控防火门及其周围环境。

c) 报警设备：用于在门状态异常时及时发出警报。

d) 控制器：用于接收门磁传感器和摄像头的信号，并控制门的关闭和锁定。

3. 软件功能a) 实时监控：通过连接摄像头，实时监控防火门的状态，并将视频传输到监控中心。

b) 报警处理：在防火门状态异常时，系统能够自动发出警报，同时在监控中心显示门的位置和状态。

c) 远程操作：支持管理人员通过远程控制器对门进行开关和锁定的操作，并能实时获取门的状态信息。

d) 日志记录：系统能够记录门状态的变化，并保存相关日志，方便后续的管理和分析。

e) 数据分析：系统能够根据门状态的数据进行分析，发现潜在的问题并及时做出预警。

4. 系统优势a) 实时性高：系统能够及时响应门状态的异常，并在最短时间内发出警报。

b) 可靠性强：采用高质量的硬件设备和稳定的软件系统，确保系统长时间稳定运行。

c) 易于扩展：系统可以根据需要进行扩展，添加更多的防火门和监控设备。

d) 操作简便：系统具有友好的用户界面和操作流程，管理人员可以轻松上手操作。

5. 应用范围a) 商业建筑：如办公楼、购物中心等。

b) 公共场所：如学校、医院、图书馆等。

c) 工厂和仓库：防火门可以用于分隔不同区域，避免火灾扩散。

d) 住宅楼：防火门可以提供居民们的生命财产安全保障。

JBF-61S20防火门监控器JBF-61S30电气火灾监控器防火门监控系统北大青鸟环宇消防设备股份有限公司的防火门监控系统由主机和现场部件组成。

主机为JBF-61S20防火门监控器，现场部件主要包含输入/输出接口和输入接口，各占用回路1个地址点。

作为主机，JBF-61S20防火门监控器主要功能包括监控常开或常闭防火门的状态，实现实时显示及手动、自动开启、关闭防火门等；监控器可与火灾报警控制器联网，并设置联动启动；现场部件采用直流24V供电，通过无极性两总线传输信号，采用最新的61S总线通信协议，单回路容量可达252个地址点；主机容量，以双开常开防火门为例，单系统最大监控数量达126个防火门；以单开常开防火门为例，单系统最大监控数量达252个防火门。

1. JBF-61S20防火门监控器1.1 特点：●内置32位嵌入式ARM微处理器，确保控制器运行更加稳定、快捷；●7寸真彩液晶显示屏，用户界面引入GUI设计理念，使得人、机交互更加直接、友善；●支持以太、USB等功能扩展，具备PC机数据上传、下载功能和USB方式的数据下载；●无缝兼容青鸟火灾报警控制器互联协议，火警及故障信息可与青鸟火灾报警控制器互联、互通；●防火门监控器采用业内最先进的回路协议，该协议支持“冲突避让”及“抢占机制”，联动实时响应，联动启动仅需0.5S（含防干扰延时）；●具有多主或主从方式联网功能，网络最多支持99台主机互联；●60个手动直启按键，每个手动按键可以编程控制1个防火门或者一个分区，每个直启按键对应2个指示灯，共120个直启指示灯，可同时显示60个门的实时状态，方便、直观、一览无余；●在线检查部件是否重码编址，对于重码编址或错误编址的现场部件，可通过主机对其重新编址；●回路数据传输采用低码速，高效率传输，稳定可靠，控制类接口工作电压范围宽，16V~30V均能可靠工作。

1.2 功能●接收火警与火灾报警控制器联网后，可以实时监测系统内部各执行构件的连接状态，接收来自火灾报警控制器的火警信息，通过联动编程，控制防火门动作。

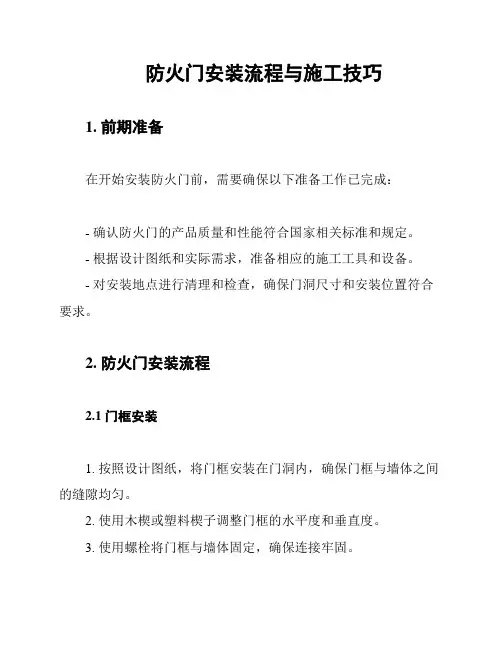

防火门安装流程与施工技巧1. 前期准备在开始安装防火门前，需要确保以下准备工作已完成：- 确认防火门的产品质量和性能符合国家相关标准和规定。

- 根据设计图纸和实际需求，准备相应的施工工具和设备。

- 对安装地点进行清理和检查，确保门洞尺寸和安装位置符合要求。

2. 防火门安装流程2.1 门框安装1. 按照设计图纸，将门框安装在门洞内，确保门框与墙体之间的缝隙均匀。

2. 使用木楔或塑料楔子调整门框的水平度和垂直度。

3. 使用螺栓将门框与墙体固定，确保连接牢固。

2.2 门扇安装1. 将门扇平稳地安装在门框内，确保门扇与门框之间的缝隙均匀。

2. 使用螺栓将门扇与门框连接，确保连接牢固。

3. 调整门扇的开合度和闭门器，使其符合设计要求。

2.3 密封条安装1. 在门框、门扇和门洞的接缝处安装密封条，确保密封效果良好。

2. 密封条的安装应牢固，不宜过松或过紧。

2.4 防火门监控系统安装1. 根据设计要求，安装防火门监控系统，包括防火门监控模块、控制模块和通信线路等。

2. 确保监控系统的性能和稳定性，满足防火门的正常运行需求。

3. 施工技巧3.1 门框安装技巧1. 在门框与墙体固定时，可使用水平尺和垂直尺进行校准，确保门框的水平度和垂直度。

2. 在门框与墙体的缝隙中填充发泡胶，填充均匀，不宜过多或过少。

3.2 门扇安装技巧1. 在门扇与门框连接时，注意调整门扇的开合度和闭门器，确保门扇的开合顺畅。

2. 门扇的安装高度应符合设计要求，确保门扇的开启方向正确。

3.3 密封条安装技巧1. 在安装密封条时，注意密封条的规格和安装位置，确保密封效果良好。

2. 密封条的安装应牢固，不宜过松或过紧，以免影响防火门的正常使用。

3.4 防火门监控系统安装技巧1. 在安装防火门监控系统时，注意布线整齐，避免线路杂乱。

2. 确保监控系统的性能和稳定性，进行必要的测试和调试。

4. 验收与维护1. 完成防火门的安装后，进行验收，确保安装质量和性能符合国家相关标准和规定。

安装、使用产品前，请阅读安装使用说明书GST-FH-8308防火门监控模块安装使用说明书(Ver.1.04,2017.06)一、概述GST-FH-8308防火门监控模块(以下简称监控模块)，主要用于连接防火门监控设备。

二、特点1.输入、输出具有检线功能。

2.输入端与无源触点连接，可现场设为常开检线、常闭检线或自回答方式；输出端可连接成常开输出或常闭输出。

3.地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。

4.电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、技术特性1.工作电压：信号总线电压：总线24V允许范围：16V～28V电源总线电压：DC24V允许范围：DC20V～DC28V2.工作电流：总线监视电流≤1mA总线启动电流≤3mA电源监视电流≤5mA电源启动电流≤20mA3.输入检线：输入端发生短路、断路时，监控模块向防火门监控器发送故障信号；输入动作时，监控模块向防火门监控器发送反馈信号。

4.输出检线：输出线路发生短路、断路时，监控模块将向防火门监控器发送故障信号。

5.输出容量：无源输出，容量为DC24V/200mA。

COM端在监控模块内部串入检线电路，导通后有不高于2V压降。

6.输出控制方式：电平、脉冲（脉冲启动时继电器吸合时间为3~10s）。

7.指示灯：红色（输入指示灯：动作时常亮，输入故障时间隔闪亮两次，输出故障时连续闪亮两次，正常巡检时闪亮1次，DC24V故障时不闪亮；输出指示灯：启动时常亮）。

8.编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定。

9.线制：与防火门监控器采用无极性信号二总线连接，与电源线采用无极性二线制连接。

10.使用环境：温度：-10℃～+55℃，相对湿度≤95%，不凝露。

11.外形尺寸：86mm×86mm×43mm(带底壳)12.外壳防护等级：IP3013.壳体材料和颜色：ABS，瓷白14.重量：约145g(带底壳)15.安装孔距：60mm16.执行标准：GB29364-2012四、结构特征与工作原理1.监控模块外形示意图如图1所示。

防火门监控系统标准及诠释
一、设计依据
1、国家标准《火灾自动报警系统设计规范》GB 50116-2013
4.6 防火门及防火卷帘系统的联动控制设计
4.6.1防火门系统的联动控制设计，应符合下列规定：
1常开防火门所在防火分区内的两只独立的火灾探测器或一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭；
2疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。

2、国家标准《建筑设计防火规范》GB50016-2014
6.5.1防火门的设置应符合下列规定
1.设置在建筑内经常有人通行处的防火门宜采用常开防火门。

常开防火门应能在火灾时自行关闭，并应具有信号反馈功能；
6.防火门应具有防烟性能；
规范解读：
1.火灾自动报警系统在确认火灾后，应能控制常开防火门的关闭并接收防火门闭合的反馈信号；
2．常闭防火门如闭合不严，将起不到防烟功能，因此应动态监控其闭合不严，将起不到防烟功能，因此应动态监控其闭合状态。

3、国家标准《防火门监控器》GB29364-2012
防火门监控器能够对防火门的开关状态进行监控，对处于非正常状态的防火门给出报警提示，使其恢复到正常工作状态，确保其功能完好，以及防火门监控器的故障报警功能、自检功能和电源功能。

二、产品结构
1、国家标准《火灾自动报警系统设计规范》管理组要求采用分体结构，参考《火灾自动报警系统设计规范》图示。

2、文件
三、防火门监控系统技术答疑
1、设计院防火门监控系统应用的问题
2、甘肃消防总队。

GST防火门监控系统产品手册海湾公司拥有全系列消防产品组合，包括：可根据需求为客户量身定制消防全面解决方案。

防火门监控系统气体灭火系统消防设备电源监控系统智慧消防物联网系统船用火灾探测报警系统火灾自动报警及消防联动控制系统电气火灾监控系统可燃气体探测报警系统吸气式感烟火灾探测系统消防应急照明和疏散指示系统海湾公司（GST）是国内主要的火灾探测报警及灭火系统供应商之一。

自1993年成立以来，海湾已成为中国消防行业的主要品牌，广受消费者认可。

海湾公司不仅拥有二十多条先进的电子产品生产线，配合其卓越的生产管理体系和严谨的质量控制流程，使海湾成为其母公司，联合技术公司（UTC），全球技术先进、精益高效的建筑智能电子产品生产基地之一。

其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、GOST R等一项或多项国内和国际认证。

海湾公司拥有强大的技术研发实力和持续创新能力，在中国北京和秦皇岛分别设有产品研发中心和博士后科研工作站，着眼于行业尖端技术与标准，与时俱进地开发新技术和新产品。

产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等各个环节，不断为保护人民生命财产安全提供优质的产品。

海湾公司在中国130多个城市设有专业的销售服务网点，同时依托联合技术公司的全球销售网络将产品和服务扩展到全世界范围。

迄今，海湾的客户已经遍及亚洲、欧洲、非洲、南北美洲、大洋洲及中东等全球多个国家和地区，工程涵盖商业楼宇、住宅楼宇、公共设施、金融、酒店、教育及工业等多个领域。

自2009年8月海湾公司加入联合技术公司以来，结合其在国际市场和国内市场上的品牌、资本、技术和管理优势，致力于为客户提供全面高效的一站式消防解决方案，提升整体生活质量，带动现代化城市发展。

资质证书目录特点04技术指标 05特点 06技术指标 07特点 08技术指标 09特点 10技术指标 11特点 12技术指标 12特点 13技术指标 13概述 03销售建议 03资质证书强大的销售服务网络GST防火门监控系统GST-FH-N8001防火门监控器GST-FH-N3200G/T防火门监控器GST-FH-8308防火门监控模块010203040608GST-FH-8309防火门监控模块GST-FH-MC01防火门监视模块GST-FH-MC02防火门监视模块101213GST防火门监控系统图14引领创新科技 捍卫安全真谛 I 01强大的销售服务网络GST防火门监控系统● GB 29364-2012 《防火门监控器》该标准明确规定了一般工业与民用建筑中安装使用的防火门监控产品的定义、要求、试验、检验规则等要求。

二、自动跟踪定位射流灭火系统（1）、系统设置ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置技术参数:工作电压 AC220V、射水流量 5 L/s、标准工作压力 0.60Mpa、保护半径 20m、安装高度5~22m配置自动跟踪定位射流灭火装置(ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置)的自动跟踪定位射流灭火系统工作原理:ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置全天候探测所保护范围内的一切火情。

一旦发生火灾,灭火装置立即检测火源,在确定火源后灭火装置打开电磁阀并输出信号给集中控制装置,启动水泵同时装置内水嘴才伸出装置进行射水灭火,扑灭火源后,水嘴自动缩回装置内,若有新火源系统重复上述动作。

集中控制装置可以对灭火装置进行信息存储,显示和打印,实现系统的手动自动转换功能,此外,还可以对整个系统自检。

带有视频的灭火装置还具有对火灾现场图像采集传输功能、存储功能,可以随时观察监视区域,显著增强了系统人工控制能力和系统的可靠性。

（2）、系统设计流量与压力本系统中安装2个ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置,每个装置设计流量是5L/S,最多同时打开2个装置。

因此,设计流量为Q=10L/s,火灾延续时间按60分钟算,大空间消防水池所需储水量为V=36立方米。

水泵采用一用一备,或两用一备的形式。

系统可以共用其它自动喷水系统或消火栓系统的水泵,但应满足流量与压力要求。

（3）、系统中设有水流指示器与信号阀。

自动跟踪定位射流灭火系统与自动喷水系统合用一套供水系统时应独立设置水流指示器与信号阀,且应在其他自动喷水灭火系统湿式报警阀或雨淋阀前将管道分开。

并根据各系统的压力要求考虑是否设置减压装置。

（4）、本系统中,同时采用了多种装置,且合用一组供水设施,应根据不同系统的工作压力要求、安装高度及管道水头损失来考虑是否设置减压装置。

（5）、在装置的管网最不利点处设置模拟末端试水装置,模拟末端试水装置宜装设在卫生间或楼梯间等便于排水及操作测试的地方,采用间接排水方式排水,出口接不小于DN50的排水管。
