自动喷水灭火系统施工安装质量记录(样本)

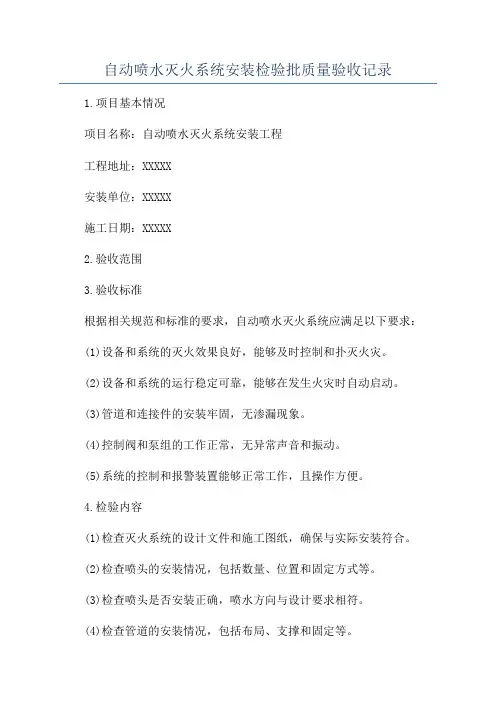

自动喷水灭火系统安装检验批质量验收记录1.项目基本情况项目名称：自动喷水灭火系统安装工程工程地址：XXXXX安装单位：XXXXX施工日期：XXXXX2.验收范围3.验收标准根据相关规范和标准的要求，自动喷水灭火系统应满足以下要求：(1)设备和系统的灭火效果良好，能够及时控制和扑灭火灾。

(2)设备和系统的运行稳定可靠，能够在发生火灾时自动启动。

(3)管道和连接件的安装牢固，无渗漏现象。

(4)控制阀和泵组的工作正常，无异常声音和振动。

(5)系统的控制和报警装置能够正常工作，且操作方便。

4.检验内容(1)检查灭火系统的设计文件和施工图纸，确保与实际安装符合。

(2)检查喷头的安装情况，包括数量、位置和固定方式等。

(3)检查喷头是否安装正确，喷水方向与设计要求相符。

(4)检查管道的安装情况，包括布局、支撑和固定等。

(5)检查管道连接件是否正确安装，无泄漏现象。

(6)检查泵组和控制阀的安装情况，包括固定和连接等。

(7)检查泵组和控制阀的工作情况，包括启动和关闭是否正常。

(8)进行系统的功能测试，确保报警装置、控制装置和泵组的正常工作。

5.检验方法(1)目视检查：对喷头、管道、泵组、控制阀等进行目视检查，确保安装牢固、无渗漏和损坏。

(2)测试操作：对控制装置进行操作，测试系统的启动和报警功能。

(3)静压试验：对系统的管道进行静压试验，检测管道是否能承受设计工况下的压力。

(4)功能测试：对系统进行功能测试，模拟火灾场景，测试系统的控制、报警和喷水功能。

6.记录要求(1)验收记录：记录安装工程的相关情况，包括项目名称、工程地址、安装单位、施工日期等。

(2)检查记录：记录检查内容、方法和结果，包括喷头、管道、泵组、控制阀等的安装情况和工作情况。

(3)测试记录：记录测试操作和测试结果，包括控制装置的操作和功能测试结果。

(4)填写验收意见：对安装工程进行总体评价，给出验收意见和建议。

综上所述，自动喷水灭火系统的安装检验批质量验收记录是确保系统正常运行和可靠性的重要文件。

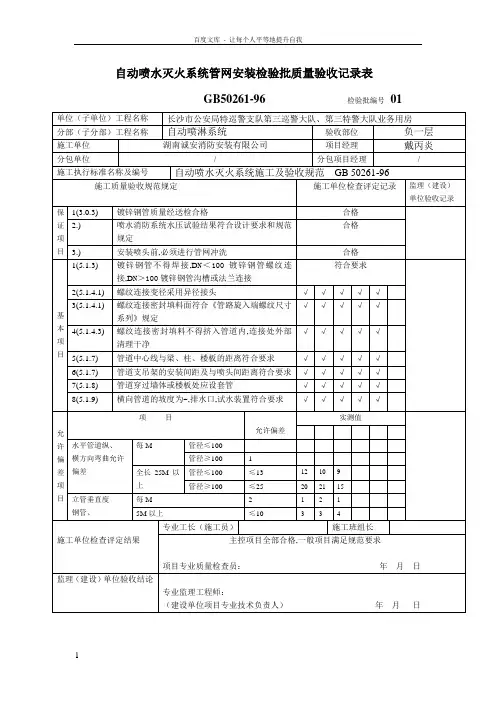

GB50261-96 检验批编号01单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位负一层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号02单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位一层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号03单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位二层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号04单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位三层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号05单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位四层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号06单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位五层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号07单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位六层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号08单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位七层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号09单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位八层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日。

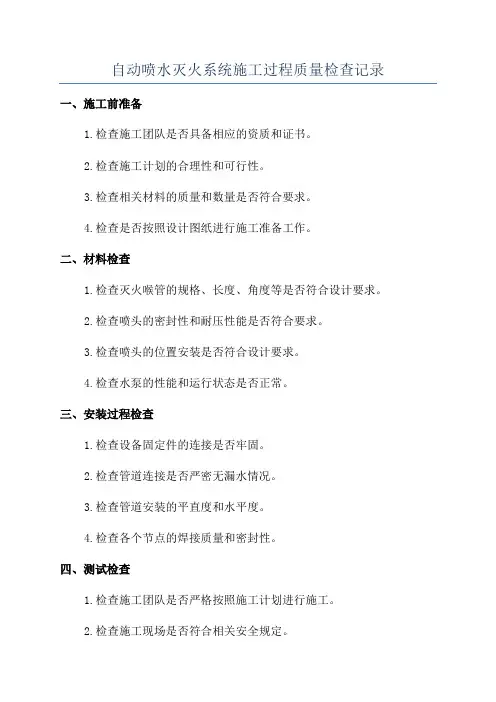

自动喷水灭火系统施工过程质量检查记录
一、施工前准备
1.检查施工团队是否具备相应的资质和证书。

2.检查施工计划的合理性和可行性。

3.检查相关材料的质量和数量是否符合要求。

4.检查是否按照设计图纸进行施工准备工作。

二、材料检查
1.检查灭火喉管的规格、长度、角度等是否符合设计要求。

2.检查喷头的密封性和耐压性能是否符合要求。

3.检查喷头的位置安装是否符合设计要求。

4.检查水泵的性能和运行状态是否正常。

三、安装过程检查
1.检查设备固定件的连接是否牢固。

2.检查管道连接是否严密无漏水情况。

3.检查管道安装的平直度和水平度。

4.检查各个节点的焊接质量和密封性。

四、测试检查
1.检查施工团队是否严格按照施工计划进行施工。

2.检查施工现场是否符合相关安全规定。

3.检查系统的试运行情况，是否正常运转。

4.检查水泵的出水压力和流量是否满足要求。

五、记录与整理
1.对每次检查过程进行详细记录，包括时间、地点、检查内容、检查
结果等。

2.对检查记录进行整理汇总，形成施工过程质量检查报告。

3.将报告交付给项目负责人及时处理施工过程中发现的质量问题。

以上是一份关于自动喷水灭火系统施工过程质量检查记录的简要概述，实际操作中，还需要根据具体工程的要求和相关标准，编制详细的检查记录，并及时进行整改和跟进，以确保施工过程的质量和安全。

自动喷淋灭火系统施工安装质量记录一、前言自动喷淋灭火系统是一种常见的灭火设备，它在防止火灾的发生和灭火过程中起到至关重要的作用。

因此，施工安装质量是确保自动喷淋灭火系统正常运行和有效灭火的关键要素。

本文将重点记录自动喷淋灭火系统施工安装的质量控制细节、问题及解决方案。

二、施工前准备2.施工方案编制：编制详细的施工方案，明确施工过程中的步骤、安全要求和质量控制要点。

3.材料采购：根据设计需求，制定材料采购计划，并对采购到的材料进行检验和备案。

三、施工过程控制1.管道安装：按照设计图纸和工程方案，正确安装喷淋管道，并保证其连接处无漏水、漏气现象。

2.喷头安装：根据设计图纸要求，合理安装喷头，确保其位置和数量符合设计要求，并进行必要的压力测试。

3.泵安装：选择合适的泵，并正确安装在泵房内，确保其安全可靠，并进行必要的试运行和调试。

4.系统连接：确保自动喷淋灭火系统与其他相关系统（如烟感系统、报警系统等）正确连接和交互，以确保系统的正常工作和应急响应。

5.电气安装：按照电气图纸的要求进行线缆敷设、接线和调试，保证系统的正常供电和控制功能。

四、质量问题及解决方案1.管道漏水：施工过程中发现管道有漏水现象，应及时停工，并检查漏水原因。

可能是管道接头未正确连接、密封圈老化破损等，解决方法是重新连接或更换密封圈。

2.喷头堵塞：喷头在使用过程中可能会堵塞，影响系统的正常喷射。

解决方法是定期检查喷头状态，并进行清洗和维护。

3.泵故障：泵在运行过程中可能会发生故障，导致系统无法正常供水。

解决方法是定期检查泵的运行状态，并进行必要的维护和保养。

4.电气故障：自动喷淋灭火系统的电气部分可能会发生故障，导致系统无法正常工作。

解决方法是定期检查电气设备的工作状态，并进行必要的修理和更换。

五、总结自动喷淋灭火系统施工安装质量记录对于工程的顺利进行和系统的正常运行至关重要。

通过对施工过程的详细控制和及时解决质量问题，可以有效地保证自动喷淋灭火系统的质量和工作效果。

自动喷水灭火系统安装检验批质量验收记
录模板
1. 项目基本信息
- 项目名称：
- 项目地址：
- 项目负责人：
- 安装单位：
2. 安装检验批信息
- 日期：
- 检验批编号：
- 检验员：
3. 安装质量验收内容
- 验收项目：
- 系统设备部分：
- 喷头安装情况
- 喷头布置是否合理
- 喷头与防护盖板的连接情况
- 喷头维护阀门的安装情况
- 管道连接情况
- 控制装置部分：
- 控制面板、按钮和指示灯是否安装正确- 控制线路的接线是否准确
- 控制面板操作是否正常
- 电气部分：
- 电缆敷设是否规范
- 电缆接线是否牢固可靠
- 电源接线箱是否符合规范
- 电源线和信号线是否分开布置
- 其他部分（根据具体系统特点列出）
4. 安装质量验收结果
- 合格数量：
- 不合格数量：
- 相关问题及处理情况：
5. 安装质量验收结论
- 经过初步验收，安装质量符合相关要求。

- 经过技术人员现场检查，系统设备和控制装置符合设计、图纸要求。

- 经过试运行，系统各部件正常工作，喷头布置合理，系统稳定可靠。

6. 改进建议
- 验收过程中发现的问题及改进意见：
7. 验收人员签字
验收单位：__________________
验收人：__________________
日期：__________________。

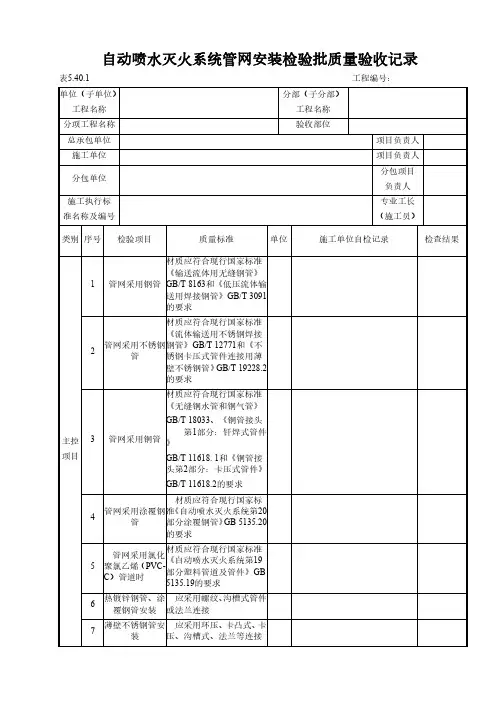

自动喷水灭火系统管网安装检验批质量验收记录表5.40.1工程编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位总承包单位项目负责人施工单位项目负责人分包单位分包项目负责人施工执行标准名称及编号专业工长（施工员）类别序号检验项目质量标准单位施工单位自检记录检查结果主控项目1管网采用钢管材质应符合现行国家标准《输送流体用无缝钢管》GB/T8163和《低压流体输送用焊接钢管》GB/T3091的要求2管网采用不锈钢管材质应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T12771和《不锈钢卡压式管件连接用薄壁不锈钢管》GB/T19228.2的要求3管网采用铜管材质应符合现行国家标准《无缝铜水管和铜气管》GB/T18033、《铜管接头第1部分：钎焊式管件》GB/T11618.1和《铜管接头第2部分：卡压式管件》GB/T11618.2的要求4管网采用涂覆钢管材质应符合现行国家标准《自动喷水灭火系统第20部分涂覆钢管》GB5135.20的要求5管网采用氯化聚氯乙烯（PVC-C）管道时材质应符合现行国家标准《自动喷水灭火系统第19部分塑料管道及管件》GB5135.19的要求6热镀锌钢管、涂覆钢管安装应采用螺纹、沟槽式管件或法兰连接7薄壁不锈钢管安装应采用环压、卡凸式、卡压、沟槽式、法兰等连接8铜管安装应采用钎焊、卡套、卡压、沟槽式等连接9氯化聚氯乙烯（PVC-C）管材与氯化聚氯乙烯（PVC-C）管件的连接应采用承插式粘接连接10氯化聚氯乙烯（PVC-C）管材与法兰式管道、阀门及管件的连接应采用氯化聚氯乙烯（PVC-C）法兰与其他材质法兰对接连接11氯化聚氯乙烯（PVC-C）管材与螺纹式管道、阀门管件的连接应采用内丝接头的注塑管件螺纹连接12氯化聚氯乙烯(PVC-C)管材与沟槽式(卡箍)管道、阀门及管件的连接应采用沟槽(卡箍)注塑管件连接13管道安装前检查应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理；安装时应随时清除管道内部的杂物14沟槽式管件连接（1）选用的沟槽式管件应符合现行国家标准《自动喷水灭火系统第11部分：沟槽式管接件》GB5135.11的要求，其材质应为球墨铸铁，并应符合现行国家标准《球墨铸铁件》GB/T1348的要求；橡胶密封圈的材质应为EPDM(三元乙丙橡胶)，并应符合《金属管道系统快速管接头的性能要求和试验方法》ISO6182-12的要求。

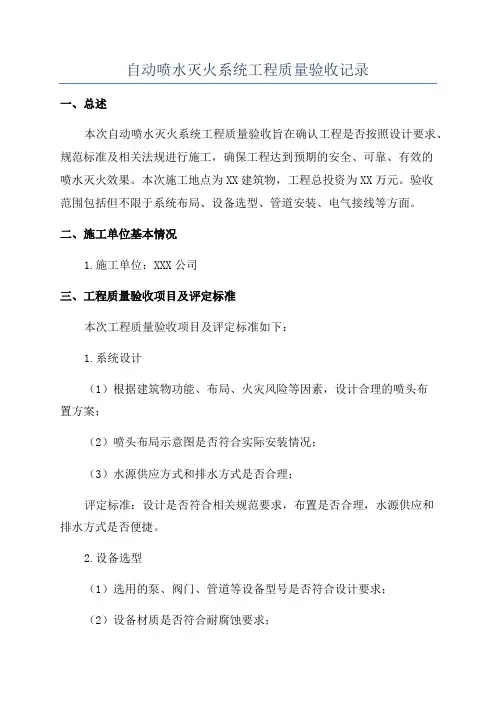

自动喷水灭火系统工程质量验收记录一、总述本次自动喷水灭火系统工程质量验收旨在确认工程是否按照设计要求、规范标准及相关法规进行施工，确保工程达到预期的安全、可靠、有效的喷水灭火效果。

本次施工地点为XX建筑物，工程总投资为XX万元。

验收范围包括但不限于系统布局、设备选型、管道安装、电气接线等方面。

二、施工单位基本情况1.施工单位：XXX公司三、工程质量验收项目及评定标准本次工程质量验收项目及评定标准如下：1.系统设计（1）根据建筑物功能、布局、火灾风险等因素，设计合理的喷头布置方案；（2）喷头布局示意图是否符合实际安装情况；（3）水源供应方式和排水方式是否合理；评定标准：设计是否符合相关规范要求，布置是否合理，水源供应和排水方式是否便捷。

2.设备选型（1）选用的泵、阀门、管道等设备型号是否符合设计要求；（2）设备材质是否符合耐腐蚀要求；（3）设备安装是否符合相关标准；评定标准：设备选型是否合理，材质是否耐腐蚀，安装是否符合标准要求。

3.管道安装（1）管道安装是否牢固，连接处是否密封；（2）管道布置是否符合设计要求；（3）有无渗漏、断裂等现象；评定标准：管道安装是否稳固，连接是否密封，布置是否符合设计要求。

4.电气接线（1）电气控制装置的选型是否合理；（2）电气接线是否符合相关规范；（3）电气设备的稳定性和可靠性；评定标准：选型是否合理，接线是否符合规范要求，设备稳定可靠性。

四、工程质量验收过程1.方案评审由施工单位提供系统设计方案，并与建设单位进行评审，确保设计方案符合实际需求和安全要求。

2.设备验收（1）查看设备制造商提供的合格证书和资质证明；（2）检查设备型号、规格和材质是否符合设计要求；（3）检查设备安装是否规范。

3.管道验收（1）检查管道安装是否牢固、连接处是否密封；（2）查看管道布置图和实际施工情况；（3）通过水压试验检查管道的密封性和耐压性。

4.电气接线验收（1）查看电气控制装置选型是否合理；（2）检查电气接线是否规范；（3）通过电气设备运行测试，查看其稳定性和可靠性。

自动喷水灭火系统施工安装
质
量
记
录
目录
自动喷水灭火系统质量保证资料核查表编号：B-1
第册第页
自动喷淋灭火系统技术交底记录编号：3
第册第页
自动喷淋灭火系统施工组织设计（方案）编号：5
注：如本页不够填写，可附
后。

第册第页
自动喷淋灭火系统开工报告编号：6
第册第页
自动喷淋灭火系统设备、材料相关证件汇总表编号：7
第册第页
自动喷淋灭火系统设备开箱检查记录编号：8
第册第页
第册第页
第册第页
自动喷水灭火系统管道安装检查记录编号:B-5
第册第页
自动喷水灭火系统管道支架制作安装检查记录编号:B-6
自动喷水灭火系统管道试压记录编号:B-7
自动喷水灭火系统管道冲洗记录编号:B-8
自动喷水灭火系统管道防腐记录编号:B-9
泵房消防配电线路敷设检查记录编号：10
自动喷水灭火系统管道隐蔽验收记录编号:B-11
第册第页
室外消防配电线路隐蔽验收记录编号：11
第册第页
第册第页
第册第页
第册第页

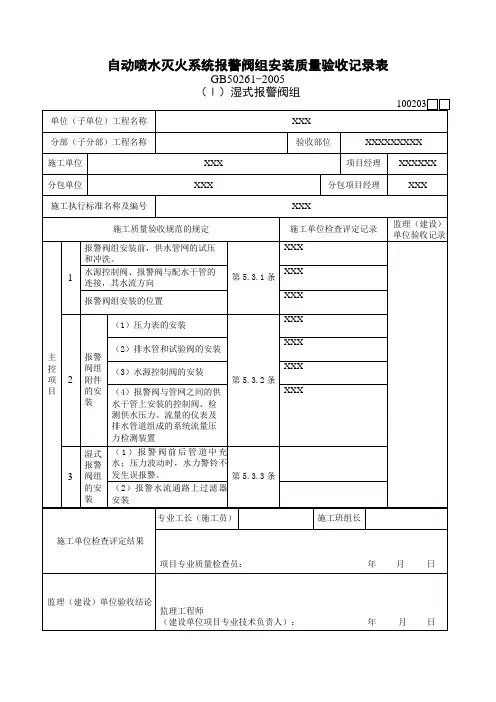

自动喷水灭火系统报警阀组安装检查记录编号：B-16
第册第页
第册第页
自动喷水灭火系统喷头安装检查记录编号：B-18
第册第页
第册第页
第册第页
第册第页
第册第页
自动喷水灭火系统联动试验记录编号：B-25
自动喷水灭火系统调试报告编号：B-26
第册第页
自动喷水灭火系统自检报告编号：B-27
第册第页
自动喷淋灭火系统竣工报告编号：12
自动喷淋灭火系统设备移交清单编号：13
第册第页。

自动喷水灭火系统施工安装质量记录1.施工现场组织安全措施在开始施工前，施工方需按照相关安全法规要求，制定并实施施工现场安全措施，保障施工人员的人身安全，并确保施工不会对周围环境造成污染或损害。

2.施工材料选择与验收所使用的自动喷水灭火系统材料，应具备相关的产品质量证明，并符合国家标准。

施工方要对所购买的材料进行验收，确保其质量合格。

3.施工方案编制施工方要根据工程要求，编制详细的施工方案，包括施工流程、工期、质量要求等内容，并在施工前与项目负责人进行讨论与确认。

4.施工现场准备施工方需对施工现场进行合理布置，包括搭建临时工棚、安装通风设备等，并确保施工现场整洁有序。

5.设备安装施工方要按照设计方案要求，正确安装相应的喷头、管道、水泵等设备，并确保其牢固可靠。

对于设备的连接，施工方要采用合适、可靠的连接方式，并保证连接处的密封性。

6.管道安装在进行管道安装时，施工方要确保管道的走向、倾斜度、固定方式等符合设计要求，并对管道进行严密的连接，以保证系统运行时不会出现漏水现象。

7.控制系统安装控制系统是自动喷水灭火系统的关键组成部分，施工方要按照设计要求，正确安装各个控制装置，并进行相应的调试与试运行。

同时，施工方要保证控制系统与其他设施（如火灾报警系统、建筑物管理系统等）的联动正常。

8.阀门及配管安装在自动喷水灭火系统中，阀门及配管的安装质量直接影响系统的正常运行。

施工方要根据设计要求，正确安装各种阀门及配管，并对其进行合适的检测与试验，确保其质量合格。

9.系统测试与验收在施工完成后，施工方要对自动喷水灭火系统进行全面的测试与验收。

测试项目包括系统启动、关断、报警等功能的检测，以及管道压力、喷头压力等参数的测试。

并要对测试结果进行记录和保存，以备查阅。

10.安全培训与交底施工方要对项目负责人及相关工作人员进行安全培训与交底，确保其了解自动喷水灭火系统的使用方法、维护保养要点和应急处理措施等内容，以提高施工后的系统使用质量和安全性。

消防自动喷水灭火系统安装检验批质量验
收记录
项目信息
- 项目名称：
- 项目地址：
- 检验日期：
安装检验内容
1. 自动喷水灭火系统的设计、材料和设备是否符合相关技术标准和要求；
2. 管道安装是否牢固、密封性良好；
3. 喷头的位置是否合理、布置是否均匀；
4. 控制系统的运行是否正常、报警器是否灵敏；
5. 水泵及其控制系统的安装是否符合技术要求；
6. 系统的电气连接是否可靠，是否有漏电现象；
7. 其他需要检查的项目。

验收结果
- 安装检验经过充分检查，符合相关技术标准和要求；
- 安装质量良好，符合设计要求；
- 无漏水、漏电等安全隐患；
- 自动喷水灭火系统可正常运行。

验收结论
经过现场检验和测试，本次消防自动喷水灭火系统的安装质量符合相关技术标准和要求，达到预期效果。

验收人员对此次安装表示满意。

验收人员
- 验收人员1：
- 验收人员2：
- 验收人员3：
注
请在验收过程中，详细记录各项检查结果和意见，如有不符合项，请注明具体问题及解决情况。

验收记录应保存至少3年供查阅。
