自动喷水灭火系统施工方法及技术措施

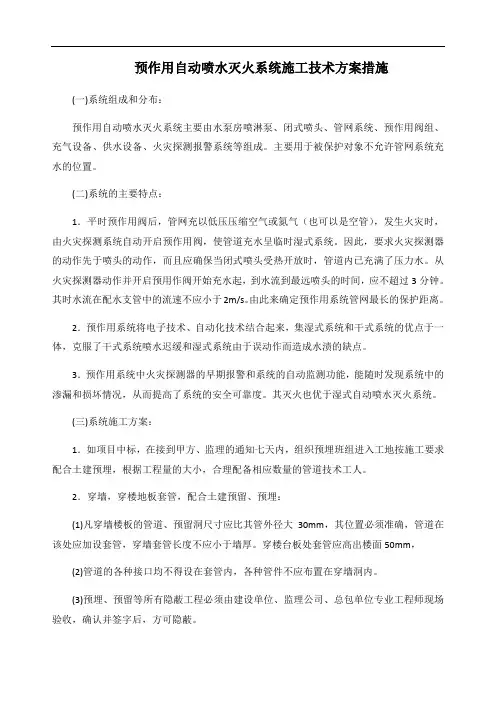

预作用自动喷水灭火系统施工技术方案措施(一)系统组成和分布：预作用自动喷水灭火系统主要由水泵房喷淋泵、闭式喷头、管网系统、预作用阀组、充气设备、供水设备、火灾探测报警系统等组成。

主要用于被保护对象不允许管网系统充水的位置。

(二)系统的主要特点：1．平时预作用阀后，管网充以低压压缩空气或氮气（也可以是空管），发生火灾时，由火灾探测系统自动开启预作用阀，使管道充水呈临时湿式系统。

因此，要求火灾探测器的动作先于喷头的动作，而且应确保当闭式喷头受热开放时，管道内已充满了压力水。

从火灾探测器动作并开启预用作阀开始充水起，到水流到最远喷头的时间，应不超过3分钟。

其时水流在配水支管中的流速不应小于2m/s。

由此来确定预作用系统管网最长的保护距离。

2．预作用系统将电子技术、自动化技术结合起来，集湿式系统和干式系统的优点于一体，克服了干式系统喷水迟缓和湿式系统由于误动作而造成水渍的缺点。

3．预作用系统中火灾探测器的早期报警和系统的自动监测功能，能随时发现系统中的渗漏和损坏情况，从而提高了系统的安全可靠度。

其灭火也优于湿式自动喷水灭火系统。

(三)系统施工方案：1．如项目中标，在接到甲方、监理的通知七天内，组织预埋班组进入工地按施工要求配合土建预埋，根据工程量的大小，合理配备相应数量的管道技术工人。

2．穿墙，穿楼地板套管，配合土建预留、预埋：(1)凡穿墙楼板的管道、预留洞尺寸应比其管外径大30mm，其位置必须准确，管道在该处应加设套管，穿墙套管长度不应小于墙厚。

穿楼台板处套管应高出楼面50mm，(2)管道的各种接口均不得设在套管内，各种管件不应布置在穿墙洞内。

(3)预埋、预留等所有隐蔽工程必须由建设单位、监理公司、总包单位专业工程师现场验收，确认并签字后，方可隐蔽。

4．由于预作用自动喷水灭火系统施工所包含的工程量不大，施工安排组成一个独立的给排水作业队，人员安排视工程量大小、施工现场具备的条件，随时抽调人员集中突击此项施工任务。

自动喷水灭火系统施工方案一、背景介绍自动喷水灭火系统是一种用于灭火的先进设备，它能够自动感知火灾，并及时喷洒灭火剂。

本文将介绍自动喷水灭火系统的施工方案，包括系统组成、施工步骤等。

二、系统组成1. 主控制器主控制器是整个系统的核心，它接收来自传感器的信号，并根据预设的灭火策略控制喷水设备的启停，还能实时监测系统的运行状态。

2. 传感器自动喷水灭火系统依靠传感器感知火灾，常见的传感器包括烟雾传感器、温度传感器等。

它们将火灾信号传输给主控制器，从而触发喷水设备的工作。

3. 喷水设备喷水设备是保证灭火效果的关键，一般包括喷头、水源、水泵等。

喷头负责喷洒灭火剂，水源提供灭火剂，水泵负责将水输送至喷头。

4. 管道系统管道系统将水源与喷头连接起来，确保喷水设备能够灵活、及时地喷洒灭火剂。

管道材质一般选用不锈钢或耐高温材料，以确保系统的可靠性和耐久性。

三、施工步骤1. 确定设计方案在开始施工前，需要根据具体场合的需求制定合理的设计方案，包括系统覆盖范围、传感器安装位置、管道布置等。

2. 安装传感器根据设计方案，在需要监测的区域安装传感器，保证其能够及时感知火灾并传输信号。

在安装过程中，需要严格按照传感器的说明书进行操作，确保安装的准确性和稳定性。

3. 安装喷水设备根据设计方案，在合适的位置安装喷水设备，包括水源、水泵和喷头。

安装过程中需要注意水源充足、水泵动力稳定，并保证喷头可以覆盖到预定的灭火范围。

4. 布置管道系统根据设计方案，布置好管道系统，确保其与喷水设备连接紧密，并排除漏水等安全隐患。

在布置过程中，要特别注意管道的施工质量，例如焊接处的密封性、管路的抗压能力等。

5. 进行系统调试施工完成后，需要对系统进行调试，确保各个部分协调工作。

通过模拟火灾场景测试系统的触发时间、喷水量等参数，以评估系统的可靠性和灭火效果。

四、安全注意事项1. 在施工过程中，要严格按照相关安全操作规范进行操作，保证工作人员的安全。

3 水喷雾自动灭火系统3.1.水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管, 火警时由火灾探测系统自动或手动开启雨淋阀, 使该阀控制的系统管道上的全部开式喷头同时喷水灭火, 同时在就地发出火警铃声, 并通过压力开关向消防主盘发出灭火系统动作信号。

自动水喷雾灭火系统设计参数:电缆夹层设计喷雾强度: 不小于13L/min.m2主变压器设计喷雾强度: 30L/min.m2主变压器周围集油坑设计喷雾强度: 10 L/min.m2水喷雾灭火时间应保证不大于30s。

规定的持续喷洒时间为30s～1min, 在规定的持续喷洒时间内, 应保证火灾不再复燃。

水喷雾自动灭火系统, 由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。

在电缆夹层及主变压器室均设置离心式高速水雾喷头, 同时根据灭火防护区面积设置适当的雨淋阀组, 并利用雨淋阀控制同时喷雾的水雾喷头的数量。

水喷雾灭火系统的操作和控制:水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。

自动控制时, 灭火防护区内的两路火灾探测器对火灾进行探测, 火灾时, 自动开启雨淋阀进行喷水灭火。

手动控制时, 应能手动启动灭火系统喷水, 手动（或经一定的延时之后）停止灭火系统的喷水。

同时, 在控制失灵等特殊情况下, 可人为现场操作雨淋阀组等系统组件应急启动喷水。

3.2.工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示:工程交底、施工准备（2）、管道预制加工流水作业示意图:3.4.管道安装管网采用设计确定选用钢管, DN≥100, 沟槽式或法兰连接；DN ﹤100, 丝扣连接。

在安装前应校直管子, 并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

在具有腐蚀性的场所安装管网前, 应按设计要求对管子、管件等进行防腐处理。

（1）、管道连接的要求:1)干管的安装:①先了解和确定干管的标高、位置、坡度、管径等, 正确地按尺寸埋好支架；②管子和管件可先在地面组装, 长度以方便吊装为宜。

自动喷水灭火系统施工方法及技术措施一、施工准备工作1.确定施工方案：根据场所的特点和需求，选择合适的自动喷水灭火系统类型，并制定相应的施工方案。

施工方案应包括系统设计、设备选型、施工流程等内容。

2.安全评估：对施工场地进行安全评估，确保没有明显的安全隐患，如有需要，做好相关安全防护措施。

3.人员培训：对施工人员进行安全培训，使其熟悉自动喷水灭火系统的工作原理、操作方法和安全注意事项。

二、施工步骤1.水源接入：根据设计方案将自动喷水灭火系统与水源连接起来，确保水源的持续供应。

连接方式可以选择直接与自来水管道相连，或者通过水泵将水源引入自动喷水灭火系统的储水箱中。

2.管路铺设：根据设计方案，将喷头与储水箱之间的管路进行铺设。

管路材料应选用耐压、耐腐蚀的材质，并保证管道的连接紧密无漏水。

同时，应注意对管道进行适当的保温措施，以防止管道冰冻或者被高温影响。

3.喷头安装：根据设计方案，在需要进行火灾快速报警和灭火的区域内安装喷头。

喷头的选择应基于区域的火灾风险和需要覆盖的面积，确保喷头的布置合理，喷射范围全面有效。

4.控制系统配置：根据设计方案，配置自动喷水灭火系统的控制设备和控制装置，确保系统的自动化控制和灵敏响应。

同时，可根据需要配置手动控制器或紧急停水开关等设备，方便手动控制或紧急停止系统。

5.联动装置设置：如果需要与其他消防设备或安全控制系统实现联动，应根据设计方案设置相应的联动装置。

联动装置可以通过电气控制、信号传输等方式实现与其他设备的联动。

6.系统调试：在施工完成后，对自动喷水灭火系统进行全面的功能调试和检查，确保系统的各项功能正常。

同时，也要对系统进行性能测试，确保灭火效果达到设计要求。

三、技术措施1.系统选型：根据不同的场所和需求，选择合适的自动喷水灭火系统类型，并通过企业资质和产品认证等渠道，确保所采用的喷水灭火系统符合相关的技术标准和质量要求。

2.施工质量：在施工过程中，严格按照相关的技术规范和施工要求进行施工，保证施工质量。

自动喷水灭火系统施工方案1. 引言自动喷水灭火系统是一种常见且非常重要的火灾防护设备，它能够在火灾发生时自动启动，并迅速喷洒水源进行灭火。

本文档旨在提供一个施工方案，详细介绍自动喷水灭火系统的施工步骤和要点。

2. 施工前准备在开始自动喷水灭火系统的施工前，我们需要进行一些准备工作，确保施工的顺利进行。

以下是具体的准备工作：•对现场进行安全评估，确保施工过程不会对周围环境和人员造成危险。

•准备好施工中所需的材料和设备，包括喷头、管道、水泵、水源等。

•确定自动喷水灭火系统的布局和位置，根据建筑物的结构和火灾风险确定最佳的安装位置。

3. 施工步骤下面将详细介绍自动喷水灭火系统的施工步骤：步骤1：安装喷头首先，根据设计方案，在建筑物内部和外部确定喷头的安装位置。

然后，使用合适的工具和材料进行喷头的安装。

确保每个喷头都能够覆盖到需要保护的区域，同时保证喷头的位置与建筑物的特点和使用要求相符。

步骤2：安装管道在安装喷头之后，我们需要安装管道，将水源从水泵引入到各个喷头。

首先，根据设计方案，在建筑物内外确定管道的走向和位置。

然后，使用合适的材料和连接件将管道进行安装。

确保管道连接牢固，不易泄漏，并且能够顺畅传输水源。

步骤3：连接水泵和水源在安装管道之后，我们需要连接水泵和水源，以保证自动喷水灭火系统的正常供水。

首先，选择合适的水泵和水源，根据设计方案进行安装。

确保水泵稳固安装，并且与水源连接可靠。

在连接过程中，考虑到水泵的工作压力和流量，以确保其能够满足喷头的喷水需求。

步骤4：系统测试在完成喷头、管道、水泵和水源的安装之后，我们需要对整个系统进行测试，确保其工作正常。

首先，检查每个喷头是否能够正常喷水。

然后，打开水泵，观察水源是否可以正常供应到喷头。

如果发现任何问题，及时进行修复和调整，直到系统达到预期的工作效果。

4. 施工注意事项在自动喷水灭火系统的施工过程中，我们需要注意以下事项：•遵守安全操作规程，确保工人和周围环境的安全。

自动喷水灭火工程施工方案一、前言自动喷水灭火系统是一种常见的建筑消防设施，主要用于灭火和控制火灾的扩散，保护建筑和人员的安全。

本文旨在对自动喷水灭火系统的施工方案进行详细的介绍，从系统设计、安装、调试、验收等方面进行全面的讲解，以确保工程质量和安全性。

二、系统设计1. 原理选择自动喷水灭火系统主要通过喷头喷水来进行灭火，根据不同的场所和用途，可以选择不同类型的喷头。

常见的喷头有玻璃球式喷头、热触发式喷头、电热触发式喷头等。

在设计中需根据实际情况选择合适的喷头，以确保系统的可靠性和灭火效果。

2. 管网布置自动喷水灭火系统的管网布置需要考虑建筑的结构、火灾风险因素等因素，合理布置管网，使得喷水能够全面覆盖需要保护的区域。

另外，还需考虑管道的耐腐蚀性能和密封性能，以确保系统使用寿命和安全性。

3. 水泵选型自动喷水灭火系统需要通过水泵进行供水，因此水泵的选择至关重要。

需根据系统的水量要求、压力要求等参数进行合理选型，确保水泵的性能和可靠性。

4. 控制系统设计自动喷水灭火系统需要通过控制系统来实现自动启动、停止，因此需要设计一个完善的控制系统，包括控制柜、传感器、执行器等设备的选用和布置。

5. 系统报警设计自动喷水灭火系统在系统出现故障或火灾时需要及时报警，因此需要设计一个完善的报警系统，包括声光报警器、传输设备等设备的选用和布置。

三、施工准备1. 施工人员施工人员需具备相关的消防设施施工资质和丰富的工程经验，以确保施工质量和安全性。

2. 施工材料施工所需的材料包括管道、喷头、水泵、控制设备、报警设备等，需根据设计要求提前采购，确保施工进度。

3. 施工设备施工过程中需要使用到各种施工设备，如吊装设备、焊接设备、调试设备等，需提前准备好，以确保施工进度和质量。

四、施工流程1. 管道安装首先需要进行管道的安装，根据设计要求进行管道的铺设和固定，确保管道的稳定性和安全性。

2. 喷头安装喷头的安装需要根据设计要求进行布置，确保整体覆盖范围和灭火效果，喷头需安装牢固、位置准确。

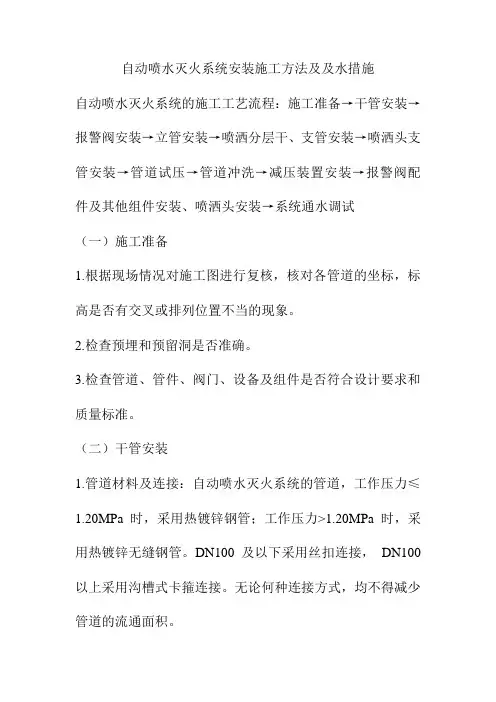

自动喷水灭火系统安装施工方法及及水措施自动喷水灭火系统的施工工艺流程：施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装、喷洒头安装→系统通水调试（一）施工准备1.根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。

2.检查预埋和预留洞是否准确。

3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。

（二）干管安装1.管道材料及连接：自动喷水灭火系统的管道，工作压力≤1.20MPa 时，采用热镀锌钢管；工作压力>1.20MPa 时，采用热镀锌无缝钢管。

DN100 及以下采用丝扣连接，DN100 以上采用沟槽式卡箍连接。

无论何种连接方式，均不得减少管道的流通面积。

（1）螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。

加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。

当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。

如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不得采用补芯。

螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。

如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。

（2）沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。

用电动滚槽机加工沟槽，沟槽宽度、深度按照生产厂家的要求进行加工。

喷洒干管用沟槽连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。

2.管道穿过建筑物时的变形缝时，应设置柔性短管。

穿过墙体或楼板时应加设套管。

（三）管道支、吊架的安装1.管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。

三、施工方法（一）、自动喷水灭火系统施工流程安装准备（实物模型安装验收）→干管安装→立管安装→喷洒支干管安装→水流指示器、消防水泵及报警阀安装→管道试压→管道冲冼→喷淋头支管安装→报警阀配件、喷洒头安装→系统通水试验1、安装准备a、认真熟悉图纸，核对有关专业图纸，查看各管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决；编制安装分项工艺卡，下达给班组进行技术与安全交底；b、检查预埋和预留孔洞是否准确；c、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准；d、安排合理的施工顺序，避免工种交叉作业的干扰影响施工。

2、管道安装a、喷淋管道使用热镀锌钢管，大于DN150消防喷淋管道采用热镀锌无缝钢管《输送流体用无缝钢管》GBT/T8163-2008,小于等于DN150消防喷淋管道采用热镀锌焊接钢管《低压流体输送用镀锌钢管》GB/T3091-2001中加厚型热镀锌钢管。

当主、干管管径大于DN65时采用卡箍连接，管径小于或等于DN65时可采用螺纹连接。

每根配管长度不宜超过6m。

连接后，均不得减少管道的通水横断面面积。

b、先了解和确定干管的标高、位置、坡度、管径等，预先对管段长度进行测量时，应计算出管子加工时下料的尺寸。

计算管子的下料度时，应考虑扣除阀件、管件长度，然后架设连接管道。

对所安装的干管要拔正调直后，卡固管道，防止局部有“塌”、“拱”现象。

c、在长度大于6英尺（1.8米）立管的顶部和底部24英寸（0.6米）范围内，设置柔性卡箍。

d、管道连接紧固卡箍时，检查卡箍端面是否干净，法兰螺栓的规格应符合规定。

紧固螺栓应先紧最不利点，然后依次对称紧固（卡箍接口应安装在易拆装的位置）。

e、管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

f、在具有腐蚀性的场所,安装管网前，应按设计要求对管子、管件以及支架吊架等进行防腐处理（抗腐蚀涂料一次和环氧树脂两次）。

自动喷水灭火系统施工方法及技术措施1.自动喷水灭火系统1.1 一般规定1.1.1 消防安装工程施工除执行相应消防系统的施工及验收规范的规定外, 还应符合国家现行的有关标准、规范的规定。

1.1.2 消防设计必须是通过本地公安消防机关审核, 具有审核合格的审核意见书。

1.1.3 消防施工单位必须向本地公安消防机关出具相应消防安装施工资质证, 并办理进场许可证。

1.1.4 设计变更必须通过公安消防机关审核和签认。

1.1.5 消防安装施工用材料、设备及其配件应经国家消防产品质量监督检查中心检测合格。

1.1.6 消防安装施工方由具有相应消防专业知识的技术人员和一定实践经验的技术工人承担。

1.1.7 设计单位应向施工单位进行技术交底, 施工单位技术负责人应向有关的施工人员作施工交底。

1.1.8 设备平面布置图、系统图、安装图等篱工图纸及有关技术文献应完整、齐全。

1.1.9 系统组件、管件及其它设备、材料, 应能保证正常施工需要。

1.1.10 施工机具、检测仪器、仪表齐备, 并通过检查或周检合格, 能满足施工需要。

1.1.11 材料、设备及其零配件在施工安装之前应进行清扫, 除去内外污垢和杂物。

安装中断时, 其敞口外应封闭。

1.2 保证消防工程材料设备质量1.2.1 自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备材料进行现场检查, 使其符合下列规定:1.2.1.1 系统组件、管件及其它设备、材料, 应符合设计规定和国家现行有关标准的规定, 并有出厂合格证；1.2.1.2 喷头、报警阀, 压力开关、水流指示器等重要系统组件应经国家消防产品质量监督检查中心检测合格。

1.2.2 管材管件应进行现场外观检查, 使其符合下列规定：1.2.2.1 表面应无裂纹、缩孔、夹渣、拆选和重皮；1.2.2.2 螺纹密封面就完整、无损伤、无毛刺；1.2.2.3 镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；1.2.2.4 非金属密封垫片应质地柔韧、无老化变质或分层现象, 表面无折损皱纹等缺陷；1.2.2.5 法兰密封面应完整光洁, 不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整, 无损伤。

自动喷水灭火系统施工方案一、自动喷水灭火系统1.材料要求及连接方式消防喷淋系统及室内管道采用热镀锌钢管。

当管径DN＜100mm时采用螺纹连接，DN≥100mm时采用沟槽连接，承压要求为1.6MPa。

2.施工准备2.1人员、机械、材料的准备根据施工组织设计的要求，落实施工人员的组织情况，并有计划的分批进场；落实好需用的机械，做好机械检修工作；施工所用材料，要早做好订货工作，保证及时到位，保证施工的正常进行。

2.2技术准备正式施工前，对各参与施工的有关管理人员、技术人员和工人进行技术待，使参与施工的有关人员对施工对象有一个比较全面、详细的了解，做到心中有数；交底内容包括本工程的特点、设计意图、设计变更和洽商、施工组织设计等；各项交底除有文字交底、口头交待外，必要时还可以用图表、实样、现场操作示范等形式，同时填写《技术交底记录单》，使每一位施工人员都明确自己的任务和目标。

3.及技术要求3.1吊架制作安装本工程选用固定管卡支吊架，支吊架采用角钢、圆钢或槽钢制作。

3.1.1支吊架的制作技术要求①管道支吊架的制作必须按照中的大样图和给排水标准图集中的样图进行。

②受力部件如膨胀螺栓的规格必须符合设计及有关技术标准规定。

③管道支吊架的焊接按照金属结构焊接工艺，焊接厚度不得小于焊件最小厚度，不能有漏焊、结渣或焊缝裂纹等缺陷；管卡的螺栓孔位置要准确。

④吊架制作完毕后，其外表面进行除锈处理，再涂防锈漆两遍。

3.1.2支吊架安装的技术要求①安装前的准备工作——放线定位。

首先根据设计图纸要求定出支吊架位置。

根据管道的设计标高，把同一水平直管段的两端的支架位置画在墙上或柱上，根据两点间的距离和坡度大小，算出两点的高度差，标在未端支架位置上，在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个中间支架的安装位置。

钢管管道支架的最大间距不应超过下表规定：DN（mm）-200666.57支架的最大间距(m)3.544.55②吊架安装。

自动喷水灭火系统施工方案喷淋系统对泵房原有阀门、管道进行拆除、更换→对所有喷淋头拆除、更换→对楼内所有喷淋管道检查→系统检验完毕→系统打压测试→交接、使用一、施工说明（1）自动喷淋管道的施工及验收，将遵照全国通用的现行有关标准及规范的要求进行。

（2）管道材料与连接：自动喷水灭火系统采用热浸镀锌钢管，大于等于DN100的用卡箍连接，小于DN100的用螺纹连接或。

二、施工前的准备工作施工前应具有下列技术条件（1）系统组件、管件及其它设备、材料应能保证正常施工。

（2）施工中使用的水、电、气应能满足施工要求，并应保证连续施工。

（3）材料及组件、管件的检验施工前应对系统的组件、管件及其它设备、材料进行现场检验，均应符合要求和国家现行有关标准的规定，并应具有出厂合格证。

系统的喷头、报警阀、压力开关等主要部件应选用经国家消防产品质量监督检测中心检测质量合格的产品。

1、喷头的检验（1）、系统选用的喷头型号、规格应符合要求，一般情况下，喷头的温级要和使用环境相协调，即闭式喷头的动作温度比使用环境温度高30度左右。

（2）、喷头的商标、型号、公称动作温度（看色标）、制造厂及生产日期等标志齐全。

（3）、喷头的外观检查应无加工缺陷和机械损伤，尤其应注意管螺纹和溅水盘部分。

（4）、闭式喷头应进行密封性能试验，并以无损伤无渗漏为合格。

试验数量宜从每批供货喷头中抽查1％，但不得少于五只，试验压力应为3.0兆帕；试验时间不得少于三分钟。

当有两只及以上不合格时，不得使用该批喷头。

当仅有一只不合格时，应从同批喷头中再抽查2％，但不得少于10只。

重新进行密封性能试验，当仍有不合格试样时，不得使用该批喷头。

2、阀门及其附件的检验系统使用的阀门及其附件（包括报警阀、控制阀、水力警铃、压力表、排水阀等）均应是全新的合格产品，安装前必须进行检查，并符合以下要求：（1）阀门及其附件完好齐全，且全部具有制造厂的合格证；无加工缺陷和机械损伤，有清晰的铭牌和标志。

自动喷淋灭火系统施工安装1. 简介自动喷淋灭火系统是一种常见的灭火设备，主要用于建筑物、仓库等场所的火灾防护。

本文将介绍自动喷淋灭火系统的施工安装过程。

2. 材料准备在施工安装自动喷淋灭火系统之前，需要准备以下材料： - 自动喷头 - 管道 - 控制阀 - 水泵 - 连接件 - 喷淋管道3. 施工流程3.1 软管连接首先，根据设计图纸确定喷淋管道的位置。

然后，进行软管的连接工作，确保软管的长度和位置符合要求。

3.2 安装控制阀在软管连接完成后，需要安装控制阀。

控制阀的安装位置应符合设计要求，并确保其正常运作。

3.3 安装喷头安装喷头是安装过程中的重要环节。

根据设计要求，将喷头安装在适当的位置，并调整喷头的喷淋范围和喷淋角度。

3.4 安装水泵水泵是自动喷淋灭火系统中的关键部件。

在安装水泵时，需注意水泵的安装位置、管道连接等细节，并确保水泵的正常运转。

3.5 系统调试安装完成后，需要对整个系统进行调试。

通过检验控制阀、喷头、水泵等设备的运行情况，确保系统能够正常工作。

4. 安全注意事项在自动喷淋灭火系统的施工安装过程中，需要注意以下安全事项：- 施工人员需佩戴相关防护用具，如手套、安全帽等。

- 施工现场应保持整洁，避免杂物堆放和滑倒。

- 操作时需严格按照设计要求进行，避免操作失误导致事故发生。

5. 总结自动喷淋灭火系统的施工安装是一项重要的工作，需要严格按照设计图纸和施工流程进行操作。

通过合理准备材料、严格遵守安全规范，可以确保系统安装质量，提高系统的可靠性和安全性。

自动喷水灭火系统施工方法及技术措施自动喷水灭火系统是一种重要的消防设施，它可以自动检测火灾，向着火区域喷射水雾，以达到灭火的目的。

该系统的施工过程需要严格按照规范进行，本文将介绍自动喷水灭火系统施工方法及技术措施。

施工前的准备工作在进行自动喷水灭火系统施工前，需要进行充分的准备工作，包括场地测量、水源选择、材料准备等。

具体如下：1.场地测量在施工前需要对场地进行测量，确定喷头的安装位置和水管的走向。

同时，在场地测量时需要考虑到可能出现的故障和问题，为系统的顺利施工打下基础。

2.水源选择自动喷水灭火系统需要与水源相连，因此需要选择合适的水源。

一般来说，水源可以是自来水管道或消防专用水箱。

在选择水源时需要考虑水流量、水压、水质等因素。

3.材料准备自动喷水灭火系统施工需要使用各种材料，如水管、喷头、控制器等。

在施工前需要准备好这些材料，确保材料的质量和数量满足施工需要。

喷头的安装喷头的安装是自动喷水灭火系统施工的关键步骤。

为确保系统的正常运行，喷头的安装需要遵循以下原则：1.喷头的间距应根据火灾危险性和喷头的灭火范围来设置，不同区域的间距可能会有所不同。

2.喷头的安装位置需要考虑到灭火的效果和覆盖范围，同时还需要考虑到防止误喷和漏喷。

3.喷头的安装需要注意喷嘴朝向和倾斜角度，确保水雾喷向着火区域。

4.喷头间的连接需要牢固可靠，避免出现泄漏和故障。

控制系统的安装自动喷水灭火系统的控制系统是系统的大脑，它需要能够自动检测火灾、控制阀门和喷头的开闭等。

在安装控制系统时，需要注意以下事项：1.控制系统需要放在易于操作和维修的地方，并需要与系统的各个部件相连。

2.控制器需要具备自动检测火灾、自动喷水灭火等功能。

3.控制器的设置需要满足消防规范，确保系统的正常运行和安全性。

管道的布置自动喷水灭火系统的各个部分需要通过管道连接在一起，因此管道的布置非常重要。

在进行管道的布置时，需要遵循以下原则：1.管道的材料需要具有良好的耐久性和防腐蚀性。

自动喷水灭火系统施工方法本工程在各方面条件允许的情况下，将采用流水施工与平行施工相结合的方法进行全面施工，并结合实际对施工区域内的施工工序进行穿插配合,严格控制施工进度，合理安排工序，对各工序间的衔接进行动态管理。

自动喷水灭火系统施工方法1、施工顺序放线→支、吊架预制→管道及阀门安装→系统吹扫→系统主要组件安装→系统试压→刷漆→系统调试。

2、放线根据施工图确定喷淋管线的位置并作标记，查看有无障碍并现场解决.3、支、吊架安装（1)安装前的准备工作：室内管道的支架,首先应根据设计要求定出固定支架和活动支架的位置，再按管道的标高,把同一水平水管段两端的支架位置画在墙或柱子上;要求有坡度的管道，应根据两点间的距离和坡度的大小，算出两点间的高度差，然后的两点间拉一条直线,按照支架的间距，再墙上或柱子上画出每个支架的位置；如果土建施工时已在墙上预留的预埋支架孔洞，或在钢筋混凝土构件上预埋了焊接支架和钢板,应检查预留孔洞或预埋钢板的标高及位置是否符合要求，预埋钢板上的沙浆或油漆应清除干净。

（2）支架安装的一般要求：支架横梁应牢固地固定在墙、柱子或者其它结构物上,横梁长度方向应水平，顶面应与管子中心线平行；固定支架承受着内压力和反力，因此固定支架必须严格安装在设计规定的位置，并应使管子牢固地固定在支架上,在无补偿装置且有位移的直段上，不得安装一个以上的固定支架.（3）支架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计或标准图的规定。

(4)支架安装应使管道中心偏离距离符合设计要求，一般管道的表面离墙和柱的表面的净距离不应小于60mm。

（5)支、吊架不得有漏焊、欠焊部位,不得有表面裂纹.（6)支架的固定方法：墙上有预留孔洞的，可将支架横梁埋入墙内,埋设前，应清除孔洞内的碎砖及灰尘，并用水将洞浇湿，埋入深度应符合设计要求或有关标准图的规定，填塞使用1：3水泥沙浆，必须填密实饱满;钢筋混凝土构件上的支架，将支架焊接在预埋板上；在没有预留孔洞和预埋板的砖或混凝土的构件上,根据管道直径采用M10-M16膨胀螺栓安装支架。

自动喷水灭火系统施工方案1.引言自动喷水灭火系统是一种常见的消防设备，用于保护建筑物和人员免受火灾的伤害。

本文将提供一个详细的自动喷水灭火系统施工方案，旨在确保系统的有效性和可靠性。

2.背景介绍自动喷水灭火系统是一种基于水压和火灾探测技术的消防系统。

其主要由水源、水泵、喷头、管道和控制设备等组成。

在火灾发生时，系统会自动探测火灾信号，并立即启动喷水装置以灭火。

3.施工准备在开始自动喷水灭火系统的施工前，需要进行以下准备工作：3.1 施工图纸设计：根据建筑物的特点和需求，设计合适的喷头布置和管道走向。

3.2 设备选型：根据灭火需求和预算限制，选择合适的水源、水泵和控制设备。

3.3 施工材料准备：采购喷头、管道、接头、阀门等施工所需的材料。

4.施工步骤4.1 安装水源：根据实际情况选择自来水源、水箱或水井作为系统的供水来源。

将水源与系统的进水口连接。

4.2 安装水泵：根据设计要求，选取适当的水泵，并将其安装在合适的位置。

连接水泵和水源之间的管道。

4.3 安装喷头：根据设计图纸，确定喷头的位置和数量。

使用适当的工具将喷头安装在建筑物内部和外部的关键区域。

4.4 安装管道：按照设计要求，将管道沿着建筑物的结构和走廊布置好。

注意管道的固定和连接，以确保系统的稳定性和密封性。

4.5 连接控制设备：将控制设备与水泵、喷头和火灾探测器连接。

进行必要的电气布线和接地工作。

4.6 测试和调试：完成施工后，对自动喷水灭火系统进行全面的测试和调试。

确保各个部件和设备正常工作，并且能够准确灭火。

5.安全考虑在自动喷水灭火系统施工过程中，需要始终注意以下安全事项：5.1 使用符合相关标准的施工材料和设备。

5.2 遵守消防安全规范，确保施工现场的安全。

5.3 防止施工过程中的漏水和管道堵塞问题。

5.4 对系统进行适当的防雷和接地处理。

5.5 安装明确的标志和指示牌，以便在紧急情况下警示人员。

6.维护与检修自动喷水灭火系统的维护和检修工作非常重要，以确保其长期可靠和高效的工作。

消防喷淋系统施工方案及技术措施一、系统施工方案⒈项目中标后，在接到甲方、监理的通知后立即组织人员分别进入施工现场，按施工图要求检查及配合土建施工。

每个班组根据工程量的大小、合理配备相应数量的管道技术工人。

⒉检查土建单位套管预留、预埋的技术要求：⑴凡穿墙楼板的管道、预留洞尺寸应比其管外径大30mm左右，其位置必须准确，管道在该处应加设套管，穿墙套管长度不应小于墙厚。

穿楼板处套管应高出楼面50mm，穿出层面的管道一般应有防水肩和防水帽。

⑵管道的各种接口均不得设在套管内，各种管件不应布置在穿墙洞内。

3.进入正常施工阶段，依据湿式自动喷水灭火系统工程特点：面积大、分布广、系统复杂，分横向、竖向同步施工。

二、系统施工技术措施㈠、施工前的准备工作湿式自动喷淋灭火系统作为本工程消防系统工程施工一项重点。

因此在施工进场前要做如下的准备工作：1、选取通过消防专业培训、考核合格并经审核批准的施工队伍承担施工任务。

2、准备齐全设备平面布置图、系统图、安装图等施工图及有关技术文件。

3、参与自动喷水灭火系统的施工人员，在施工进场前要以项目经理牵头，项目部总工组织、技术部各专业工程师及各作业队工长认真审核施工图纸。

在充分熟悉设计图纸后，再组织全体作业队人员作施工前技术交底。

4、施工现场及施工中使用的水、电、气应满足施工要求，并保证连续施工。

5、施工前配备足安装喷头的专用工具，专用的部件、管件、防晃支架、吊架及其他专用的材料和设备。

6、施工前对采用的系统组件、管件及其其他设备、材料现场检查。

7、自动喷淋灭火系统在施工前，甲方、监理应组织设计单位向施工单位进行详细的施工设计图纸技术交底，并设专人负责施工质量检查及系统设备保管、检验。

㈡、材料及组件检验1、自动喷水灭火系统所用的管子、管件、吊架、防晃支架等应进行以下检验：（1）、管子、管件、各种支吊架所用材质、规格、型号等应和设计图纸所标明的要求相符。

凡未标明的，应使用合格产品或经有关部门认可的产品，不能用不合格产品或随意用替代品。
