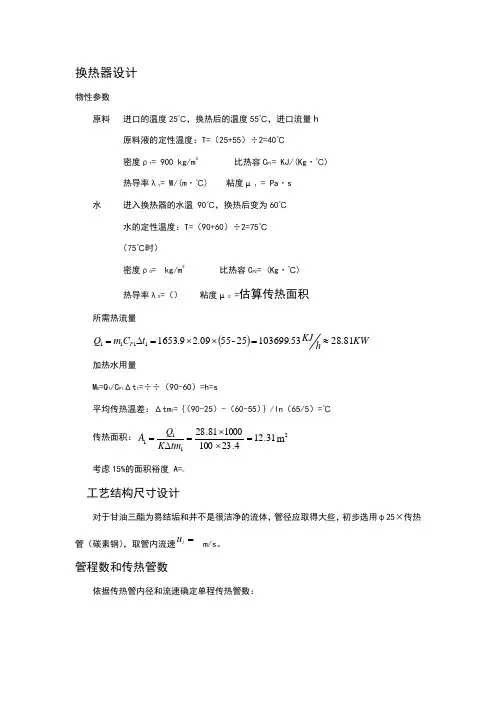

换热器设计物性参数原料 进口的温度25℃，换热后的温度55℃，进口流量h 原料液的定性温度：T=（25+55）÷2=40℃ 密度ρ1= 900 kg/m3比热容C P1= KJ/(Kg ·℃)热导率λ1= W/(m ·℃) 粘度µ1 = Pa ·s 水 进入换热器的水温 90℃，换热后变为60℃ 水的定性温度：T=（90+60）÷2=75℃（75℃时）密度ρ0= kg/m 3比热容C P2= (Kg ·℃) 热导率λ0=（） 粘度µ0 =估算传热面积 所需热流量()KW hKJt C m Q P 81.2853.10369925-5509.29.16531111≈=⨯⨯=∆=加热水用量M 0=Q 1/C P1Δt 1=÷÷（90-60）=h=s平均传热温差：Δtm 1=｛（90-25）-（60-55）｝/ln （65/5）=℃ 传热面积：m 31.124.23100100081.282111=⨯⨯=∆=tm K Q A考虑15%的面积裕度 A==工艺结构尺寸设计对于甘油三酯为易结垢和并不是很洁净的流体，管径应取得大些，初步选用φ25×传热管（碳素钢），取管内流速=i u m/s 。

管程数和传热管数依据传热管内径和流速确定单程传热管数：161.002.0785.0900433.0422=⨯⨯==υπd Vn 按单管程设计，所需的传热管长度为：m nd AL 3.1116025.014.314.20=⨯⨯==π按单管程的设计，传热管过长，应采用多管程结构，采用标准设计，取管长l=6m ，则该换热管的管程数为2611.3≈==l L N 传热管总根数 n总=16×2=32平均传热温差校正及壳程数平均传热温差校正系数 R=(90－60)/ (55－25)=1 ρ=(55－25)/ (90－25)=按单壳程，双管程结构，由冷、热流体的进、出口温度计算温差修正系数t∆ϕ。

换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = 3.6 kj/h = 0.86 kcal/h1 kcal = 4.18 kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

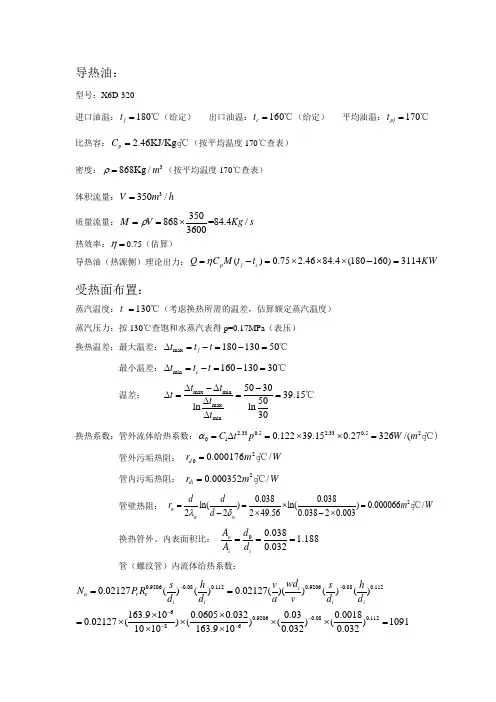

导热油：型号：X6D-320进口油温：180j t =℃（给定） 出口油温：160c t =℃（给定） 平均油温：170pj t =℃ 比热容： 2.46KJ/Kg p C = ℃（按平均温度170℃查表）密度：3868Kg /m ρ=（按平均温度170℃查表）体积流量：3350/V m h = 质量流量：350868=84.4/3600M V Kg s ρ==⨯热效率：η=0.75（估算）导热油（热源侧）理论出力：()0.75 2.4684.4(180160)3114p j c Q C M t t KW η=-=⨯⨯⨯-= 受热面布置：蒸汽温度：130t =℃（考虑换热所需的温差，估算额定蒸汽温度）蒸汽压力：按130℃查饱和水蒸汽表得p=0.17MPa （表压）换热温差：最大温差：max 18013050j t t t ∆=-=-=℃最小温差：min 16013030c t t t ∆=-=-=℃温差： max min max min503039.1550ln ln 30t t t t t ∆-∆-∆===∆∆℃ 换热系数：管外流体给热系数： 2.330.5 2.330.52010.12239.150.27326/(C t p W m α=∆=⨯⨯= ℃) 管外污垢热阻： 200.000176/d r m W = ℃管内污垢热阻： 20.000352/di r m W = ℃管壁热阻： 20.0380.038ln()ln()0.000066/22249.560.03820.003w w w d d r m W d λδ==⨯=-⨯-⨯ ℃ 换热管外、内表面积比：00.038 1.1880.032o i i A d A d === 管（螺纹管）内流体给热系数：0.92060.080.1120.92060.080.11260.92060.080.112860.02127()()0.02127()()()()163.9100.06050.0320.030.00180.02127()()()()10911010163.9100.0320.032i u r e i i i iwd s h v s h N P R d d a v d d ------==⨯⨯=⨯⨯⨯⨯=⨯⨯20.1416388617196/(0.032ui i N W m d λα⨯=== ℃) 换热系数：0021111207.6/(110.0001760.000066 1.1880.000352 1.1883261091o od w di i i iK A A r r r A A W m αα=++++==+++⨯+⨯ ℃)所需受热面积：223114383207.6/(39.15Q KW H m K t W m ===∆⨯ ℃) 所需布置的受热面太大，造价昂贵，且占地面积大。

换热器热量及面积计算一、热量计算1、一般式Q=Q c＝ＱｈQ=Wｈ(H h,１- H h,2)=Wｃ（H c,2-Hｃ,１)式中:Q为换热器得热负荷，kｊ/h或kw;Ｗ为流体得质量流量,kg／h；H为单位质量流体得焓,kｊ/kｇ；下标c与h分别表示冷流体与热流体,下标1与2分别表示换热器得进口与出口。

2、无相变化Q=Ｗhｃp，h(T１-T2)＝Wｃc p,c(t２-ｔ１)式中:cｐ为流体平均定压比热容，kｊ／(kｇ、℃);T为热流体得温度,℃；t为冷流体得温度，℃。

3、有相变化a、冷凝液在饱与温度下离开换热器,Ｑ=W h r =W c cｐ,c(ｔ2-t1)式中:Ｗh为饱与蒸汽(即热流体)冷凝速率(即质量流量)(kｇ／s)ｒ为饱与蒸汽得冷凝潜热(Ｊ/kｇ)b、冷凝液得温度低于饱与温度,则热流体释放热量为潜热加显热Ｑ=Ｗh[r+ｃp,h(T s－T w)] = Wｃc p,ｃ(t2-t1)式中：c p，h为冷凝液得比热容(J／(kg/℃))；Ｔｓ为饱与液体得温度(℃)二、面积计算1、总传热系数K管壳式换热器中得Ｋ值如下表:注：1 w＝1 Ｊ/ｓ＝3、6kj／h=０、８6 kｃal/ｈ1 ｋcａl= 4、１８kj(1)逆流热流体温度T:T1→T2冷流体温度ｔ:ｔ2←t1温差△t：△t1→△t2△ｔm=(△t2-△t１)/㏑(△t2/△t1)(2）并流热流体温度Ｔ:Ｔ1→T2冷流体温度t:ｔ1→t2温差△t:△t２→△t1△t m=(△t２-△t1)/㏑(△t2/△ｔ1)对数平均温差，两种流体在热交换器中传热过程温差得积分得平均值。

（恒温传热时△ｔ=T-t，例如:饱与蒸汽与沸腾液体间得传热。

）对数平均温差因为在冷凝器板换一系列得换热器中温度就就是变化得为了我们更好得选型计算所以出来一个相对准确得数值,当△T1/△T2>1、7时用公式:△Tm=(△T1-△T2)/㏑(△T1/△T２)、如果△Ｔ1/△T2≤1、７时,△Tｍ=(△T1+△Ｔ2)／2二种流体在热交换器中传热过程温差得积分得平均值。

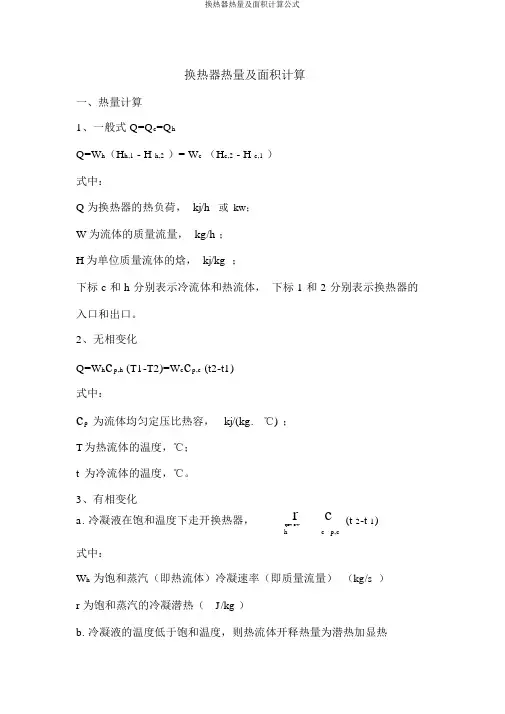

换热器热量及面积计算一、热量计算1、一般式 Q=Q c=Q hQ=W h（H h,1 - H h,2）= W c（H c,2 - H c,1）式中：Q为换热器的热负荷， kj/h或kw；W为流体的质量流量， kg/h ；H为单位质量流体的焓，kj/kg ；下标 c 和 h 分别表示冷流体和热流体，下标 1 和 2 分别表示换热器的入口和出口。

2、无相变化Q=W h c p,h (T1-T2)=W c c p,c (t2-t1)式中：c p为流体均匀定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a. 冷凝液在饱和温度下走开换热器，r c(t 2-t 1) Q=W = Wc p,ch式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r 为饱和蒸汽的冷凝潜热（J/kg ）b.冷凝液的温度低于饱和温度，则热流体开释热量为潜热加显热Q=W h[r+ c p,h（T s-T w）] = W c c p,c (t 2-t 1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K 值以下表：冷流体热流体总传热系数 K，w/(m2. ℃）水水850-1700水气体17-280水有机溶剂280-850水轻油340-910水重油60-280有机溶剂有机溶剂115-340水水蒸气冷凝1420-4250气体水蒸气冷凝30-300水低沸点烃类冷凝455-1140水沸腾水蒸气冷凝2000-4250轻油沸腾水蒸气冷凝455-1020注：1w = 1J/s =kj/h =kcal/h1kcal =kj2、温差（1）逆流热流体温度 T： T1→T2冷流体温度 t ： t2 ←t1温差△ t ：△ t1 →△ t2△t m=（△ t2- △t1 ）/ ㏑（△ t2/ △t1 ）（2）并流热流体温度 T： T1→T2冷流体温度 t ： t1 →t2温差△ t ：△ t2 →△ t1△t m=（△ t2- △t1 ）/ ㏑（△ t2/ △t1 ）对数均匀温差，两种流体在热互换器中传热过程温差的积分的均匀值。

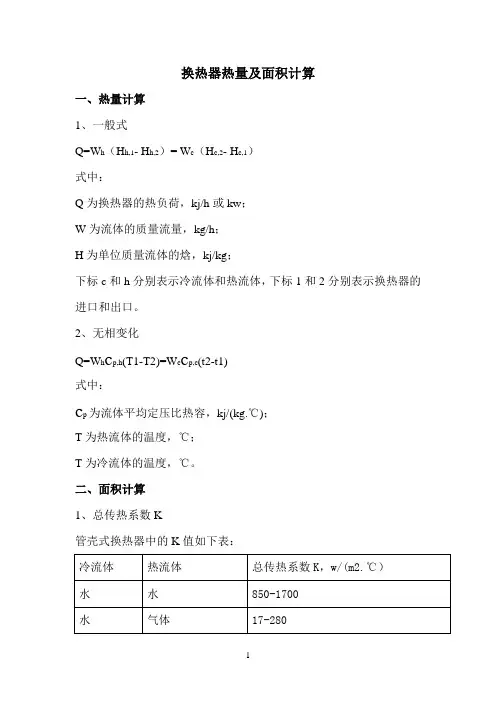

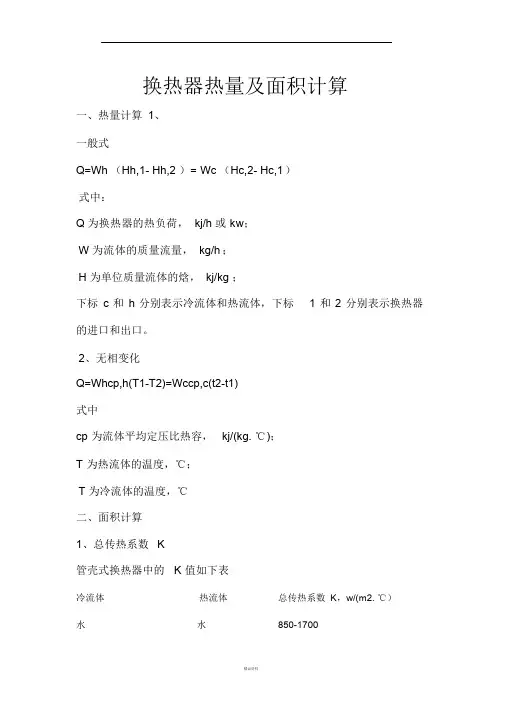

换热器热量及面积计算
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃。

二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表：
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）。

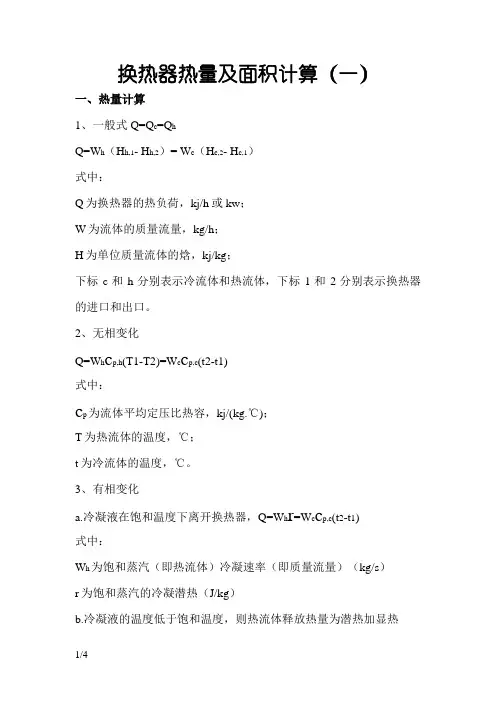

换热器热量及面积计算（一）一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r=W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）]=W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1w=1J/s=3.6kj/h=0.86kcal/h1kcal=4.18kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

)对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

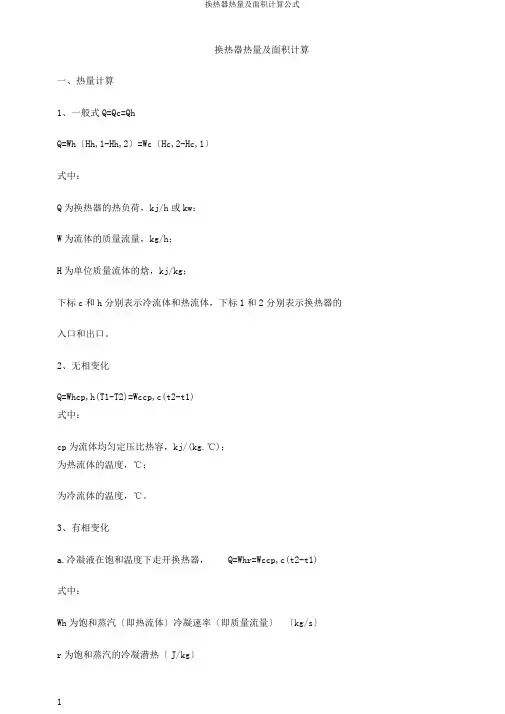

换热器热量及面积计算一、热量计算1、一般式Q=Qc=QhQ=Wh〔Hh,1-Hh,2〕=Wc〔Hc,2-Hc,1〕式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的入口和出口。

2、无相变化Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中：cp为流体均匀定压比热容，kj/(kg.℃)；为热流体的温度，℃；为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下走开换热器，Q=Whr=Wccp,c(t2-t1)式中：Wh为饱和蒸汽〔即热流体〕冷凝速率〔即质量流量〕〔kg/s〕r为饱和蒸汽的冷凝潜热〔J/kg〕b.冷凝液的温度低于饱和温度，那么热流体开释热量为潜热加显热Q=Wh[r+cp,h〔Ts-Tw〕]=Wccp,c(t2-t1)式中：cp,h为冷凝液的比热容〔J/〔kg/℃〕〕；Ts为饱和液体的温度〔℃〕二、面积计算1、总传热系数K管壳式换热器中的K值以下表：冷流体热流体总传热系数K，w/(m2.℃〕水水850-1700水气体17-280水有机溶剂280-850水轻油340-910水重油60-280有机溶剂有机溶剂115-340水水蒸气冷凝1420-4250气体水蒸气冷凝30-300水低沸点烃类冷凝455-1140水沸腾水蒸气冷凝2000-4250轻油沸腾水蒸气冷凝455-1020注：1w=1J/s=kj/h=kcal/h1kcal=kj2、温差〔1〕逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2tm=〔△t2-△t1〕/㏑〔△t2/△t1〕〔2〕并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1tm=〔△t2-△t1〕/㏑〔△t2/△t1〕对数均匀温差，两种流体在热互换器中传热过程温差的积分的均匀值。

(恒温传热时△t=T-t，比如：饱和蒸汽和沸腾液体间的传热。

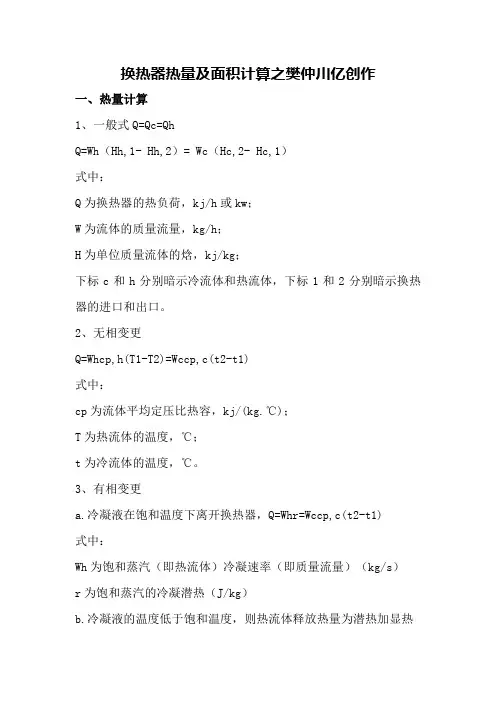

换热器热量及面积计算之樊仲川亿创作一、热量计算1、一般式Q=Qc=QhQ=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别暗示冷流体和热流体，下标1和2分别暗示换热器的进口和出口。

2、无相变更Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)式中：cp为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变更a.冷凝液在饱和温度下离开换热器，Q=Whr=Wccp,c(t2-t1)式中：Wh为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=Wh[r+cp,h（Ts-Tw）]=Wccp,c(t2-t1)式中：cp,h为冷凝液的比热容（J/（kg/℃））；Ts为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△tm=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

)对数平均温差因为在冷凝器板换一系列的换热器中温度是变更的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

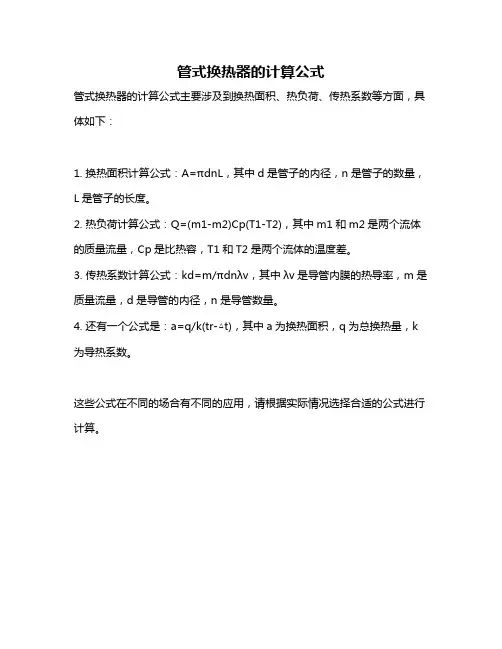

管式换热器的计算公式
