管状胶带机设计计算实例

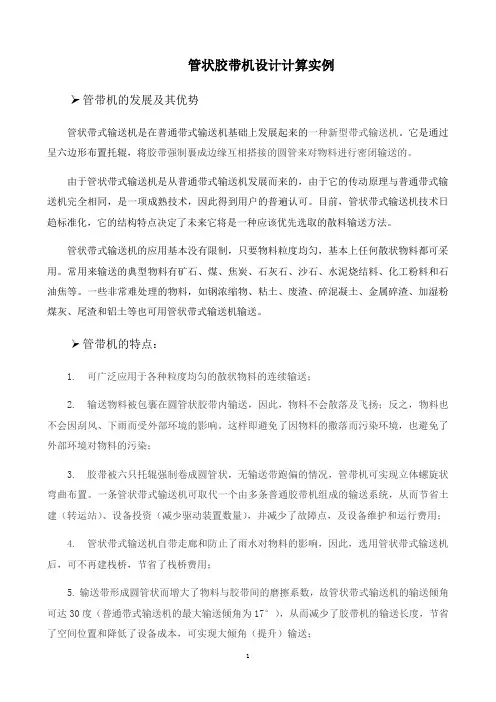

管状胶带机设计计算实例➢管带机的发展及其优势管状带式输送机是在普通带式输送机基础上发展起来的一种新型带式输送机。

它是通过呈六边形布置托辊，将胶带强制裹成边缘互相搭接的圆管来对物料进行密闭输送的。

由于管状带式输送机是从普通带式输送机发展而来的，由于它的传动原理与普通带式输送机完全相同，是一项成熟技术，因此得到用户的普遍认可。

目前，管状带式输送机技术日趋标准化，它的结构特点决定了未来它将是一种应该优先选取的散料输送方法。

管状带式输送机的应用基本没有限制，只要物料粒度均匀，基本上任何散状物料都可采用。

常用来输送的典型物料有矿石、煤、焦炭、石灰石、沙石、水泥烧结料、化工粉料和石油焦等。

一些非常难处理的物料，如钢浓缩物、粘土、废渣、碎混凝土、金属碎渣、加湿粉煤灰、尾渣和铝土等也可用管状带式输送机输送。

➢管带机的特点：1. 可广泛应用于各种粒度均匀的散状物料的连续输送；2. 输送物料被包裹在圆管状胶带内输送，因此，物料不会散落及飞扬；反之，物料也不会因刮风、下雨而受外部环境的影响。

这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染；3. 胶带被六只托辊强制卷成圆管状，无输送带跑偏的情况，管带机可实现立体螺旋状弯曲布置。

一条管状带式输送机可取代一个由多条普通胶带机组成的输送系统，从而节省土建（转运站）、设备投资（减少驱动装置数量），并减少了故障点，及设备维护和运行费用；4. 管状带式输送机自带走廊和防止了雨水对物料的影响，因此，选用管状带式输送机后，可不再建栈桥，节省了栈桥费用；5. 输送带形成圆管状而增大了物料与胶带间的磨擦系数，故管状带式输送机的输送倾角可达30度（普通带式输送机的最大输送倾角为17°），从而减少了胶带机的输送长度，节省了空间位置和降低了设备成本，可实现大倾角（提升）输送；6. 管带机的上、下分支包裹形成圆管形，故可用下分支反向输送与上分支不同的物料（但要设置特殊的加料装置）；7.由于输送带形成管状，桁架宽度较相同输送量的普通带式输送机栈桥窄，从而减少占地和费用。

胶带机初步设计计算已知：运量Q=800t/h ，斜长L1=338m ，倾角β1=14°，斜长L2=930m ，倾角β2=0°带宽B=1000mm ，带速V=3.15m/s胶带缠绕示意图一、基本参数选输送机胶带St1250 每米带重q 0=28×1=28kg/m原上托辊直径φ133 4G305 旋转质量6.3kg/个原下托辊直径φ133 4G305 旋转质量16.09kg/个承载分支三托辊组旋转质量G t 2=3×6.3kg ，L t 2=1.5 m回承支平托辊旋转质量G tk =1×16.09kg ，L tk =3m按式（8），承载、回程托辊组转动部分旋转质量：q t= GL t2+G tK/L tK=3×6.3/1.5＋16.09/3=18 kg/mt2/按式（9）q=Q/3.6v=800/（3.6×3.15）=70.55kg/m二、传动滚筒圆周力计算查表4、表5：f=0.035 C N =1.08按式(24) F=C N fLg[q t＋(2q0＋q)cosβ]＋qgH= 1.08×0.035×9.81×{930×[18＋(2×28＋70.55) ×cos0.23°] ＋338×[18＋(2×28＋70.55) ×cos14°]}＋70.55×(81.027-3.72)*9.81=67.5+53.5=121KN三、轴功率计算按式（25）P=FV=121×3.15=381 KW四、电机功率确定按式（26）P d=K d P/ηξξd=1.2×381/0.85=538 KW可选两台280kw电机。

五、输送带张力计算最小张力确定按双滚筒双传动，功率配比1：1（1）按传动条件：传动滚筒均采用铸胶滚筒并使FⅠ=FⅡ=F/2=124/2=62kN根据表6 μ=0.3取k a=1.2按式(28):S Lmin≥CF max则:a对于传动滚筒Ⅱ:取φⅡ=200°由表7 cⅡ=0.541S3min≥CⅡFⅡmax=0.541×(1.2×62)=40.3KNb对于传动滚筒Ⅰ:取φⅠ=200°由表7 cⅠ=0.541S2min≥CⅠFⅠmax=0.541×(1.2×62)=40.3KN亦即S3min≥S2min－FⅠ=40.3－62=－21.7KN所以按传动条件应满足S3min≥40.3 KN(2)按垂度条件：a、对承载分支按公式（29）S5min≥（100/8）（q＋q0）gLtz cosβ=（100/8）（70.55＋28）×9.81×1.5×cos0°=18.127 KNb、对回空分支按公式（30）S4min≥（100/8 ）q0gLtk cosβ=（100/8）×28×9.81×3×cos0°=10.300KN所以按垂度条件满足S4min=S5min= 18.127KN根据式(31):回空分支区段上各项阻力和F3=F H3＋F st3(F N3、F S3可忽略不计) 按式（32）（33）F H3=fLg（q t＋q0）cosβ=0.035×9.81×[338×(16.09/3＋28)×cos14°]=3.8 KNF St3=q0gH=70.55×9.81×81.027= 56KN所以F3=3.8+56=59.8KNS3min= S1－F=59.8－121=26KN＜40.3KN比较上述计算结果:最小张力应有打滑条件定,故取S3=40.3KN六、输送带张力计算根据逐点计算法S3=40.3KNS4= S5=40.3-7.85=32.5KNS max=S1= S3＋F=40.3＋124=164.3 KN上变坡点力SS=164.3-56-4.6=103.7 KNF S=fLg（q t＋q0）cosβ=0.035×9.81×338×(3*6.3/1.5＋28)×cos14°=4.6 KNF St3=qgH=70.55×9.81×81.027= 56KN。

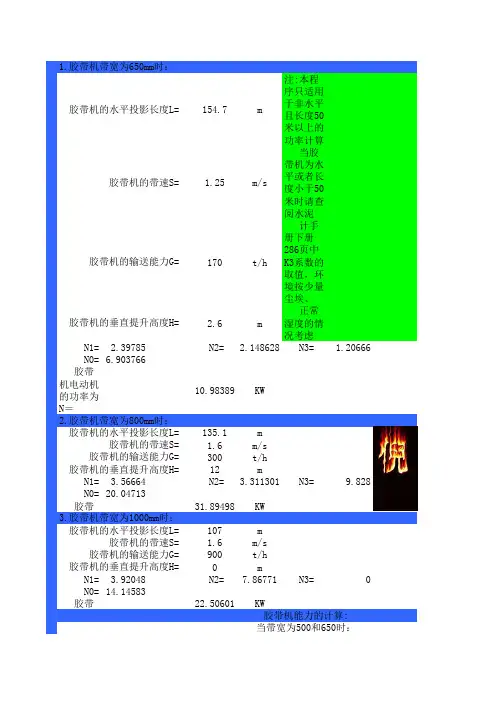

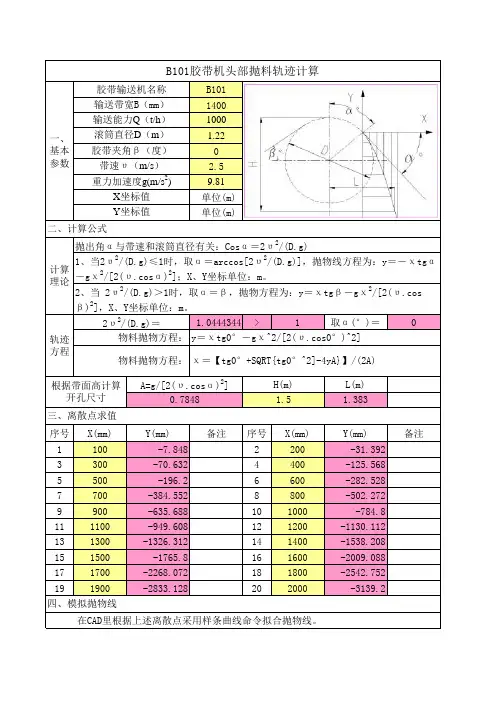

154.7m 注:本程序只适用于非水平且长度50米以上的功率1.25m/s 当胶带机为水平或者长度小于170t/h 计手册下册286页中K3系数的取值，环境按少量2.6m 正常湿度的情况考虑 N1= 2.39785 N2= 2.148628 N3= 1.20666N0= 6.903766胶带机电动机的功率为N＝10.98389KW135.1m1.6m/s 300t/h 12mN1= 3.56664 N2= 3.311301 N3=9.828N0=20.04713胶带机电动机的功率为N＝31.89498KW107m 1.6m/s 900t/h 0mN1= 3.92048 N2=7.86771 N3=N0=14.14583胶带机电动机的功率为N＝22.50601KW0.65m 注：1本程序计算的是皮带机的大概能力，仅供参1.25m/s 若所输送物料水份较大，则在计算出来的能力0.9t/m 3 校正系数1.08；若输送物料水份较少，则在计171.1125t/h的能力上乘以校正系数0.920.8m 注：2本程序是以胶带机倾斜角度˚时取倾角系1.6m/s 计算所得，若胶带机倾角≤6˚，则倾角系数取0.9t/m 3≤6˚8˚10˚368.64t/h10.960.94当带宽为500和650时：胶带机的带宽B= 胶带机的带速V=输送物料的容重γ= 胶带机的带速V=输送物料的容重γ=当带宽为800和1000时：胶带机的能力G=胶带机的能力G= 胶带机的带宽B=1.胶带机带宽为650mm时：2.胶带机带宽为800mm时： 胶带机的水平投影长度L= 胶带机的带速S= 胶带机的水平投影长度L= 胶带机的带速S= 胶带机的输送能力G= 胶带机的垂直提升高度H=胶带机能力的计算: 胶带机的带速S= 胶带机的输送能力G= 胶带机的垂直提升高度H= 胶带机的输送能力G= 胶带机的垂直提升高度H=3.胶带机带宽为1000mm时： 胶带机的水平投影长度L=非水平且长度50米以上的功率计算度小于50米时请查阅水泥设页中K3系数的取值，环境按少量尘埃、是皮带机的大概能力，仅供参考选型用水份较大，则在计算出来的能力上乘以；若输送物料水份较少，则在计算出的校正系数0.92斜角度为12˚时取倾角系数0.92角≤6˚，则倾角系数取1.012˚14˚16˚0.920.90.88。

带式输送机设计目录1.绪论 (2)2.设计原始资料 (2)3.输送带类型的确定 (2)4.输送线路初步设计 (2)5.带宽的确定 (3)5.1满足设计运输能力的带宽 (3)5.2满足物料块度条件的宽度 (4)6基本参数的确定计算 (4)6.1输送带线质量 (4)6.2物料线质量 (4)6.3托辊旋转部分线质量 (4)6.3.1托辊的选择 (4)6.3.2托辊间距的选择 (5)6.4计算输送带许用张力 (7)6.5滚筒的选择 (7)6.6计算各直线区段阻力 (9)7输送带张力计算 (9)7输送带强度校核 (13)8计算滚筒牵引力与电动机功率 (13)9 拉紧力与拉紧行程 (13)9.1拉紧力计算 (13)9.2拉紧行程计算 (14)9.3拉紧装置的选择与布置 (14)10 制动力矩计算 (14)11 驱动装置及其布置 (15)1.绪论带式输送机是输送能力最大的连续输送机械之一。

其结构简单、运行平稳、运转可靠、能耗低、对环境污染小、便于集中控制和实现自动化、管理维护方便，在连续装载条件下可实现连续运输。

目前国内外带式输送机正朝着长距离、高速度和大运量方向发展。

单机运距已达30.4km，多机串联运距最长达208km，最宽的带式输送机带宽为4m。

最大运输能力已达到3.75万t/h，最高带速达到15m/s。

单条带式输送机的装机功率达到6×2000kW。

我国生产的带式输送机最大带宽已达到2m，带速已达到2 m/s，设计运输能力已达到5.2万t/h，最大运距为3.7km。

2.设计原始资料设计运输能力：800t/h, 运输距离：1024m, 输送倾角：-14°, 原煤松散密度：0.91t/m³, 煤最大块度：300mm，煤动态堆积角：25°，供电电压：660v，带速：2.5m/s。

3.输送带类型的确定输送带是输送机的重要部件，要求它具有较高的强度和较好的挠性，其价格比较昂贵，约占输送机总成本的25%—50%。

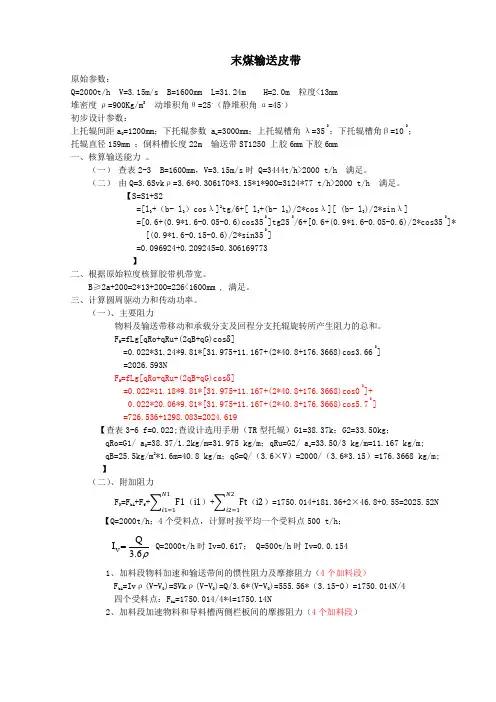

胶带输送机选型计算胶带输送机选型主要确定以下问题： 1. 确定胶带输送机带速v ：根据国家带速标准化和井下煤炭等材料的运输情况，通过参考相关资料，初步确定带速为v ＝2m/s.2. 确定胶带宽度B ：已知Q ＝400t/h, γ＝960kg/m ³，v ＝2m/s 查得输送带倾斜系数k ＝0.94（β＝10.5°） 煤炭断面积A ＝kv Q..6.3γ＝94.029606.3400⨯⨯⨯＝0.0616 m ³ 式（2-1） 槽角取30°，动态堆积角θ＝10°,查表B ＝1000mm3. 求圆周力U F =H F +N F +1S F +2S F +St F =C.f.L[(2q B +q G )cos β+q RO +q RU ]+ q G .H.g+1S F +2S F 其中：C ——附加阻力折算系数，查得C=1.17；H F ——运行主要阻力；H F = f.L.g[(2q B +q G )cos β+q RO +q RU ] 式（3-1） =0.025×600×9.81[(2×25.44+83.33)cos10.5°=23084N 式（3-1）中：f ——模拟摩擦系数，取f=0.025； L ——输送机长度；g ——重力加速度，取g=9.81m/s ²； β——输送带工作倾角；q B ——输送带每米质量，查得25.33kg/m ； q G ——物料每米质量；q G =v Q 6.3=26.3600⨯=83.33kg/s ； q RO ——承载分支托辊每米旋转质量；q RO =RO RO l m =2.122=18.33kg/s ； 其中:RO m ——承载部分托辊质量，kg; RO l ——承载托辊间距，m ； q RU ——回程分支托辊每米旋转质量；q RU =RURU l m =5.217=6.8kg/s; 其中:RU m ——回程部分托辊质量,kg; RU l ——回程托辊间距,m ；F N ——附加阻力当输送带长度大于80m 时，采用折算系数法计算主要阻力和附加阻力，即:H F +N F =C H F =1.17H F =1.17×23084=27008N ；1S F ——特种阻力1S F =Sa F +Sb F =εC .0μ.εL .g[(q B +q G )cos βsin ε+0=0.4×0.35×600×9.81×（25.33+83.33）cos10.5°×sin2° =3123N式中：Sa F ——托辊前倾阻力，Sa F =εC .0μ.εL .g[(q B +q G )cos βsin εεC ——槽形系数，εC =0（30°槽角）0μ——托辊与输送带之间摩擦系数，取0.35； εL ——装有前倾托辊区段长，近似取600； ε——托辊前倾角; 不设挡煤裙板Sb F =02S F ——特种阻力；2S F =Sc F +Sd F =700B+a K .B=700+1000=1700N式中：Sc F ——清扫器摩擦阻力，Sc F =700B; Sd F ——卸料器摩擦阻力，Sd F =a K .B ； B ——带宽，m ；a K ——阻力系数，1500N/m ； St F ——倾斜阻力St F = q G .H.g=83.33×600×sin10.5°=9112N 将以上相关数据回代U F =27008+9112+3123+1700=40943N4. 各点张力计算:考虑井下潮湿条件，摩擦储备系数n 取1.5，围抱角α＝1α+2α＝180°+180°=360°1F =max F =U F （1+μαe n ）=12714×（15.1225.0+∏⨯e ）=17030N2F =max F /μαe =17030/4.8=35450Nk F = q B . f.L.g.cos β+ q RU f.L.g.sin β=-22504N zh F =(q B +q G ).(f.cos β+sin β).L.g+ q RO f.L.g=129577N3F ≈2F =35450N4F =3F +k F =35450－22594=12946N5F =6F －zh F =1F －zh F =170340－129577=40763N 5. 校核垂度重段垂度所需最小张力:min F ≥ROmax RO G B l f 8. l ).g. q + (q =02.081.29.81) 83.33+ (25.33⨯⨯⨯=7995N5F ＞min F 通过min /F ≥RUmax RU B l f 8. l g. q =02.081.29.81 25.33⨯⨯⨯=1864N4F ＞min /F 通过 6. 校核胶带安全系数：m=max.F B b σ=12151410012500⨯=10.2＞10 通过7. 电动机功率确定:N=mU vF η1000.=（40943N*2） /（0.85*1000）=96.4Kw功率储备：1N =1.3N=1.3×96.4=125.4kW考虑采取供电电压及环境要求预选两台YB 系列100kW 电动机8. 拉紧力计算h F =4F +5F =12946+40763=53709N。

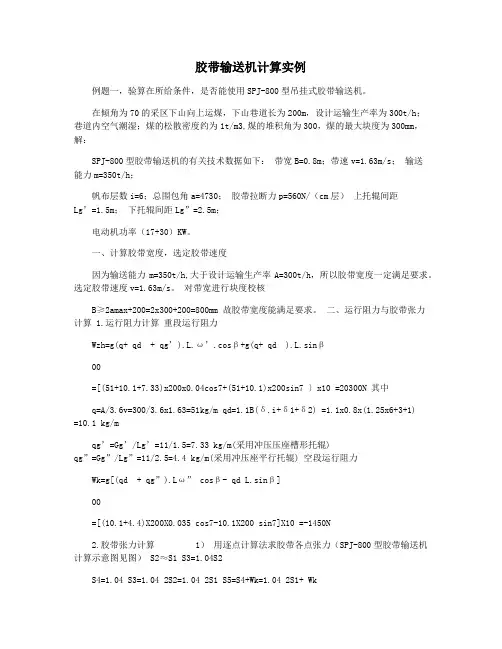

胶带输送机计算实例例题一，验算在所给条件，是否能使用SPJ-800型吊挂式胶带输送机。

在倾角为70的采区下山向上运煤，下山巷道长为200m，设计运输生产率为300t/h；巷道内空气潮湿；煤的松散密度约为1t/m3,煤的堆积角为300，煤的最大块度为300mm，解：SPJ-800型胶带输送机的有关技术数据如下：带宽B=0.8m；带速v=1.63m/s；输送能力m=350t/h；帆布层数i=6；总围包角a=4730；胶带拉断力p=560N/（cm层）上托辊间距Lg’=1.5m；下托辊间距Lg”=2.5m；电动机功率（17+30）KW。

一、计算胶带宽度，选定胶带速度因为输送能力m=350t/h,大于设计运输生产率A=300t/h，所以胶带宽度一定满足要求。

选定胶带速度v=1.63m/s。

对带宽进行块度校核B≥2amax+200=2x300+200=800mm 故胶带宽度能满足要求。

二、运行阻力与胶带张力计算 1.运行阻力计算重段运行阻力Wzh=g(q+ qd + qg’).L.ω’.cosβ+g(q+ qd ).L.sinβ00=[(51+10.1+7.33)x200x0.04cos7+(51+10.1)x200sin7 〕x10 =20300N 其中q=A/3.6v=300/3.6x1.63=51kg/m qd=1.1B(δ.i+δ1+δ2) =1.1x0.8x(1.25x6+3+1)=10.1 kg/mqg’=Gg’/Lg’=11/1.5=7.33 kg/m(采用冲压压座槽形托辊)qg”=Gg”/Lg”=11/2.5=4.4 kg/m(采用冲压座平行托辊) 空段运行阻力Wk=g[(qd + qg”).Lω” cosβ- qd L.sinβ]00=[(10.1+4.4)X200X0.035 cos7-10.1X200 sin7]X10 =-1450N2.胶带张力计算 1）用逐点计算法求胶带各点张力（SPJ-800型胶带输送机计算示意图见图）S2≈S1 S3=1.04S2S4=1.04 S3=1.04 2S2=1.04 2S1 S5=S4+Wk=1.04 2S1+ Wk3S6=1.04 S5=1.04S1=1.04 Wk3S7=S6+WZH=1.04S1+1.04 Wk+ WZH S8≈S9=1.04S742=1.04S1+1.04 Wk+1.04 WZH2=1.17 S1-1.04*1450+1.04*20300 =1.17 S1+195402)按摩擦传动条件考虑摩擦力备用系数列方程，得μaS9=S1(1+(e-1)/m’)0.2x8.25= S1(1+(e-1)/1.15) =4.66 S1 即S9=4.66 S13)方程（1）和（2）联立解得 S1=5600N S2=5600N S3=5820NS4=6060N S5=4610N S6=4790NS7=25090N S8≈S9=26090N 三、胶带悬垂度与强度的验算 1、悬垂度验算重段最小张力点张力S6=4790N按悬垂度要求重段允许的最小张力为 [Smax]=5(q+ qd). Lg’.cosβ.g=5x(51+10.1)x1.5 cos7x10 =4550N＜S6故胶带悬垂度满足要不求 2、胶带强度验算胶带允许承受的最大张力为[Smax]=B.p.i/n’=80x560x6/9 =29870＞s9故胶带强度满足要求。

胶带输送机设计计算书DSJ120/150/3X315山西潞安甲义晟矿山设备有限公司一、原始参数1.运输物料：原煤；松散密度：γ= 900 kg/m32.运输能力：第一个给料点Q1=1500.00 t/h（自尾部起）第二个给料点Q2=0.00 t/h 第三个给料点Q3=0.00 t/h 第四个给料点Q4=0.00 t/h3.水平运输距离：L= 2200.000 m1）.第一、二给料点距离：L21= 0.000 m2）.第二、三给料点距离：L32= 0.000 m3）.第三、四给料点距离：L43= 0.000 m4.胶带倾角：第一段β1= 0.00 ° = 0 弧度（自尾部起）第二段β2= 0.00 ° = 0 弧度第三段β3= 0.00 ° = 0 弧度平均角度= 0.00 ° = 0 弧度5. 胶带速度：ν= 3.15 m/s6. 提升高度：H= L'×tgβ= 0.00 m二、自定义参数1. 胶带种类：钢丝绳芯胶带，上覆盖胶厚度8mm，下覆盖胶厚度8mm2. 胶带宽度：B= 1200 mm = 1.20 m3. 胶带强度：σ= 2000 N/mm4. 输送机理论运量： Q= 3.6Sνkγ式中：S—输送带上物料最大截面积；S= 0.26400 m2k—倾斜输送机面积折减系数；k= 0.92Q= 2478.833 t/h大于Q1= 1500.000 t/h根据实际带速，计算实际运量Q=3.6SνkγQ实际= 2472.217 t/h大于Q1= 1500.000 t/h5.每米机长胶带质量： q0= 32.340 kg/m6.每米机长物料质量： q= Q/3.6ν= 132.275 kg/m7.滚筒组：（1）头部传动滚筒D≥Cod 式中：钢丝绳d= 0.0040 m= 0.600 m Co= 150.0000传动滚筒直径D= 1000.0000 mm（2）尾部及主要改向滚筒直径= Φ630 mm8.托辊组：⑴重载段：采用35°槽角托辊组，辊子直径=Φ133 mm辊子轴承型号：6306/C4 , 辊子轴径Φ30 mm，查表单个上辊转动部分质量q r0'= 10.53 kg n= 3 a0--上托辊组间距；a0 = 1.50q r0= nq r0'/a0= 21.060 kg/m每米机长上辊子旋转部分质量： q1= 21.060 kg/m⑵空载段：采用V型下托辊组辊子直径=Φ133 mm辊子轴承型号：6306/C4 , 辊子轴径Φ30 mm，查表单个下辊转动部分质量q r0'= 14.00 kg n= 2 a0--上托辊组间距；a u = 3.00q r0= nq r0'/a u= 9.333 kg/m每米机长下辊子旋转部分质量： q2= 9.333 kg/m⑶辊子旋转转速： n= 30×ν/（3.14×r）= 452.34 rpm⒑上下胶带模拟阻力系数：ω= 0.0230⒒胶带与传动滚筒之间的摩擦系数：μ= 0.3500⒓拉紧方式：液压拉紧，拉紧位置在头部，至头部距离： L1= 45.0000 m⒔清扫方式：头部布置H型合金橡胶清扫器，尾部布置角型硬质合金清扫器⒕导料板长度： l= 4.5000 m⒖头部设置2组过渡托辊组，给料点下设置10组缓冲托辊组三、输送机布置型式(下运）头部为双滚筒三电机驱动四.辊子载荷校核⑴净载荷校核①重载段辊子校核P0= ea0g(Im/v+q0)= 1937.85 N 式中： e--辊子载荷系数；e= 0.80Im--输送能力；Im= Q/3.6= 416.67 kg/s 辊子额定载荷P0e= 2920.00 N 故满足要求。

第3章 带式输送机的设计计算设计胶带输送机时，要知道输送机的工作条件（如使用地点、运距、倾角及被运货载的性质，如散集容重、快度等），以及装载和卸载方式等，根据工作条件的要求合理地确定输送机的传动系统和结构方案。

第3.1节 原始数据（1） 输送机长度：1000m（2） 带速：v=2.5m/s（3） 选择带宽B=1.2m 的GX2000型钢丝绳芯胶带3.2输送机输送量的计算取v 表示胶带运动速度（m/s ），q 表示单位长度胶带内货载的重量（kg/m ）,则胶带输送机的输送能力为3.6(/)Q v t h = (3-1)单位长度的载荷q 值决定于被运货载的断面积F （m 2）及其容重γ（t/m 3），对于连续货流的胶带输送机单位长度重量为1000(/)q F kg m γ= (3-2)将式（3-2）代入（3-1）式，则得3600(/Q F v t h γ= （3-3）货载断面积F 的大小主要取决于胶带的宽度。

如图3—1所示为槽形胶带上货载的断面。

图3—1 槽形胶带上货载断面货载断面由梯形断面F 1和圆弧面积F 2组成。

在胶带宽度B 上，货载的总宽度为0.8B ，中间托辊长为0.4B ，货载在带面上的堆积角为ρ，并堆积成一个圆弧面，其半径为r ，中心角为2ρ。

则梯形面积为12(0.40.8)0.2tan 3020.0693B B B F B +⨯== 圆弧面积为222(2sin 2)20.4()(2sin 2)/2sin r F B ρρρρρ⨯-==⨯- 总面积为12220.40.063()(2sin 2)/2sin F F F B B ρρρ=+=+⨯- 即 220.4[0.063()(2sin 2)/2]sin F B ρρρ=+⨯- (3-4) 式中 ρ——货载的堆积角，（弧度）；将式（3-4）代入（3-3），化简后，可得胶带输送机的输送能力2(/)Q KB v C t h γ=式中 B ——胶带的宽度（m ）；Q ——输送量（t/h ）；v ——带速（m/s ）;γ——货载散集容重(t/m 3)；K ——货载断面系数，K 值与货载的堆积角ρ值有关， C ——输送机倾角系数。

胶带输送机选型计算一、物料特性的分析在进行胶带输送机选型之前，首先需要对输送物料的特性进行分析，主要包括以下几个方面的参数：1.物料种类：物料的种类决定了输送机的结构和材料的选择。

常见的物料种类包括颗粒状物料、粉状物料、块状物料等。

2.物料密度：物料密度是指单位体积的物料质量。

在选型计算中，需要根据物料密度计算出物料的重量。

3.物料粒度：物料粒度决定了输送机的带宽和输送速度。

粒度较大的物料需要选择宽带输送机，输送速度也相应较慢。

4.物料湿度：物料的湿度对胶带输送机的材料和清洁要求有一定影响。

湿度较大的物料需要选择耐腐蚀材料和配置清洁设备。

二、选型参数的计算1.输送量的计算输送量是指单位时间内通过输送机的物料质量。

根据物料的流量需求，可以计算出胶带输送机的输送量。

计算公式如下：输送量=物料密度×输送速度×斜率系数×带宽2.功率的计算功率=输送量×输送危险系数/输送效率其中，输送危险系数是根据物料特性和工况要求来确定的；输送效率是指胶带输送机的输送效率，一般在80%~90%之间。

3.选型标准的确定根据所需输送量和功率，可以找到合适的胶带输送机型号。

常见的选型标准包括额定带速、带宽、机身长度等。

在选型过程中，还需要注意胶带的材质和结构是否适应物料特性和工况要求。

三、安装和维护考虑因素在选型过程中，还需要考虑输送机的安装和维护问题。

主要包括以下几个方面：1.设备安装：根据物料特性和工况要求，选择适当的设备配置和安装位置。

保证输送机的稳定运行和装配的合理性。

2.设备维护：选择易于维护和清洁的设备结构和材料，设立定期检查和维护计划。

定期检查设备运行状况，清洁输送带和清除故障物料。

总结：。

1、带宽的选择胶带机计算带宽：B=[Q/(k×v×c×γ×ξ)]1/2=[2200/（455×3.5×0.92×0.9×0.9）] 1/2=1.36 m式中： k ——断面系数，取455c ——倾角系数，取0.92ξ——速度系数，取0.9v ——运行速度，3.5 m/sQ ——运量， 2200t/h胶带机宽度选择 B=1400mm，能够满足运输要求。

2、功率计算（1）基础参数输送量：Q＝2200(t/h)带宽： B＝1400(mm)带速： V＝3.5(m/s)巷道倾角：β＝0°水平运距： Lh＝1900(m)提升高度： H＝-12(m)（2）轴功率计算初选钢绳芯胶带ST1250每米胶带自重：q d＝34.58(kg/m)；每米物料重量：q＝Q/(3.6v)＝174.6(kg/m)；每米机长上托辊转动部分重量：q′＝20.8（kg/m）；每米机长下托辊转动部分重量：q″＝6.7（kg/m）；胶带机上托辊运行阻力系数，取ω1＝0.012胶带机下托辊运行阻力系数，取ω2＝0.012胶带机上分支水平运行阻力：F1＝(qL h′+ q d L h+ q′L h)ω1＝5243.6(kg)胶带机下分支水平运行阻力：F2＝(q d + q〞) L hω2＝941.2(kg)物料提升阻力F3=q*H'=-2095.2(kg)胶带机附加阻力：取F4＝500(kg)胶带机总圆周力：P＝F1+ F2 + F3+ F4＝4589.6(kg)胶带机轴功率：N0＝PV/102＝157.5(kW)（3）电动机功率N＝k×N0/η＝1.2×（157.5）/0.92 ＝205.4(kW)式中：N……电动机功率(kW)N0……轴功率(kW)k……功率备用系数(取k=1.2)η……总传动效率(取η=0.92)3、输送带确定：设计采用双滚筒传动，经计算，该胶带机最大张力为5828.7Kg。

目录一、引言二、胶带机工作环境三、胶带机技术规范四、根据给定条件设计计算胶带机1.名词解释2.设计计算。

3.验算驱动力及所需电机传动功率4.电机功率及主要参数5.胶带机驱动部传动框图6. 胶带机整机传动简图7.计算自由停车时间确定胶带机的主驱电控五、结束语一、引言我国是一个多煤少油的国家，已探明的煤炭储量占世里煤炭储量的33.8%，可采量位居第二，产量位居世界第一位。

可以预见，煤炭工业在国民经济中的基础地位，将是长期的和稳固的，具有不可替代性。

能源是战略资源，是全面建设小康社会的重要物质基础。

当今世界，科技进步日新月异，伴随着全球石油资源需求与价格的波动及国际产业和技术转移加速进行。

“十二五”规划又确定今后五年国内生产总值年均增长7％，宏观经济特别是主要用煤行业的快速发展必将拉动煤炭需求持续增加，一个以大型重点煤矿为支撑的新型煤炭工业体系早已明晰。

近年来，随着众多企业的从组兼并经济总量和生产经营规模的不断扩张，加工中心、磨齿机、大型落地镗床、数显镗铣床等一批关键加工设备的投入和使用，加之ERP信息管理系统和三维辅助设计系统等，全面提升了企业的竞争力，为制作高标质量、优质产品和拓展市场奠定了坚实的基础。

由此，给煤矿机械及煤化工设备制造业的发展带来了千载难逢的机遇，而本企业的主打产品担负矿井主要输送任务的胶带机即为其一。

在煤矿综合机械化采煤及掘进过程中，作为较好的顺槽运输设备，它能随着工作面的不断推移长度不断的发生变化，从而能有效地提高顺槽运输能力，加快回采和掘进速度。

加之功率小，运量大，带储长，安装拆卸快捷方便，重量轻等优点使之迅速成为诸多客户的首选。

目前同煤集团各矿常备的顺槽胶带输送机因其结构简单便于拆装，且在使用和维护保养方面易于操作；而随机配件和易损件品种少好管理、随机工具又具通用性，尤其是在设备故障的判断和处置上较其他设备更准确，更便捷。

但节能是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。

1200胶带输送机选型计算书规范版一、原始参数1、带宽B=1200mm 2、带速V= 3.55m/s 3、上托辊间距a0= 1.2m 4、下托辊间距au=3m 5、走向长：L=1350m 6、提升高度H=40m 7、倾角β=6°8、上托辊槽角30°，下托辊槽角0°，托辊直径159mm ，轴承4G305。

9、皮带为st2000输送带二、各种参数计算1、运量计算：Q=3.6Svk ρ=1724.61t/h 物料的最大截面积：S=0.153m 2 (按30°槽角，20°堆积角，1200mm 带宽从《DTΤⅡ选型手册》表31中选取）倾斜系数：k=0.98(从《DTΤⅡ选型手册》表31中选取，按皮带机最大倾角6°选取）原煤的松散密度：ρ=900kg/m 32、模拟摩擦系数：f=0.033、按初定托辊参数得：上托辊单个辊转动部分质量q'RO =25kg 下托辊单个辊转动部分质量q'RU =20kg （托辊转动部分重量按下表选取）RO RO o 每米下托辊旋转部分质量q RU =q RU /a U =6.666666667kg 23.33333333皮带每米重量q B =21.6kg 134.9kg三、各段阻力计算每米下托辊旋转部分质量q t =q'RO /1.5+q'RU /3=每米原煤重量q G =Q/3.6V1200胶带输送机计算书阻力F：137589.0597NC N 附加阻力系数，按下表选取 1.06轴功率：P=FV/1000488.441162KW电机功率：P 0=KP/(0.96×0.88×0.9)770.8982987KW选用SSJ1200/4×315胶带输送机，总功率630KW满足要求。

五、输送带张力计算1、最小张力计算1）按传动条件传动滚筒均采用包胶滚筒，并使F Ⅰ=F Ⅱ=F/268794.53NS lmin ≥CFmaxC为传动系数，F max =1.2F165106.9N C=1/（e u α-1）0.667围包角α取210°F=C N Lfg[q t +(2q B +q G )cos β+gq G HS2min=S3min≥Cfmax110126.3N2）按垂度：a 对承载分支：S5min≥50/8（q G+q b)g1.5COS614303.95Nb 对回程分支：S4min≥50/8q b g3COS63947.279N 所以按垂度条件：S4min=S5min≥14303.95N14303.95N 回空段阻力计算F3=Lfg(q RU+q B cosβ)-gq B H2704.924S3min=S4min-F3=11599.03比较以上计算结果，最小张力应由传动条件确定，故取S3=110126.32、输送带张力计算：根据逐点计算法，S4=S3+F3=112831.2NS max=S1=S3+F=247715.4N六、胶带安全系数计算S1为胶带受力最大力，以此校核胶带安全系数；胶带安全系数=1200X2000/S19.688539308 满足要求。

现在，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。

目前，在胶带输送机的设计、制造以及应用上，我国与国外先进水平相比仍有较大差距。

国内在设计制造带式输送机过程中存在着很大程度上的不足。

β）。

首先本次毕业设计是关于DTII型带式输送机带式输送机的设计（倾角︒=5对胶带输送机作了简单的介绍；接着分析了胶带输送机的选型原则及计算公式；然后按照这些设计准则设计了符合本次设计要求的带式输送机；接着对所选择的输送机各主要零部件进行了校核。

普通式胶带输送机由六个主要部件组成：传动装置，机尾导向装置，中部机架，拉紧装置以及胶带。

最后简单的说明了输送机的安装与维护。

本次带式输送机设计代表了设计的一般过程, 对以后的机械设计工作有一定的参考价值。

关键词：输送机；驱动装置；运行阻力；牵引力；满载起动摘要 (I)第1章前言 (1)第2章带式输送机概述 (2)2.1 带式输送机的特点和应用 (2)2.2 带式输送机的分类 (2)2.3 各种带式输送机的特点 (2)2.4 带式输送机在国内外的发展状况 (3)第3 章带式输送机的设计计算 (5)3.1 已知原始数据及工作条件 (5)3.2 计算步骤 (6)3.2.1 输送机带速V及带宽B的确定 (6)3.2.2 根据煤块粒度大小要求核算输送机的带宽 (8)3.3 圆周驱动力的计算 (8)3.3.1 计算公式的选择 (8)3.3.2 主要阻力计算 (9)3.3.3 主要特种阻力计算 (11)3.3.4 附加特种阻力计算 (11)3.3.5 倾斜阻力计算 (12)3.3.6 计算圆周驱动力 (13)3.4传动功率计算 (13)3.4.1 传动滚筒轴功率的计算 (13)3.4.2 电动机功率的计算 (13)3.5 输送带张力的计算 (14)3.5.1 各特性点张力计算 (14)3.5.2 验证皮带是否会出现打滑现象 (17)3.6 输送带的强度校核 (18)3.7 改向滚筒、传动滚筒的合张力计算 (19)3.7.1 合张力计算 (19)3.7.2 传动滚筒的张力(两个传动滚筒）的计算 (19)3.8 传动滚筒直径确定和传动滚筒的强度校核 (20)3.8.1 传动滚筒最小直径计算 (20)3.8.2 传动滚筒的的强度校核 (20)3.9 确定各改向滚动的合张力、滚筒直径、图号和转动惯量 (21)第4章驱动装置的选用与设计 (23)4.1 驱动装置的型式 (23)4.2 电机的选用 (24)4.3减速器的选用 (24)4.4液力耦合器选用 (24)4.5联轴器 (25)4.6制动装置 (25)4.6.1 制动装置的作用 (25)4.6.2 制动装置的种类 (26)4.6.3 制动装置的选择 (26)第5章带式输送机部件的选用 (28)5.1 输送带 (28)5.2 传动滚筒 (28)5.3 托辊的选择 (29)结论 (31)致谢 (32)参考文献 (33)第1章前言带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。

胶带机选择设计1 胶带机选择设计计算1.1 带速、带宽、输送能力选择计算根据输送量、输送距离、倾角、输送物料的性质及散状物料的最大粒径等查表2—2、表2—3选择胶带机的带速、带宽并核算输送能力，输送能力计算，首先按式（3.3-1）计算散状物料最大横截面积S（计算值应≤表3-2中相应条件下的数值），然后再按式（3.3-4和（3.3-6）计算输送能力Q（t/h）:Q=3.6IVρ=3.6Svkρ (3.3-6)式中 S—胶带上允许最大物料横截面积，从表2-1查得运行堆积角θ，再查表3-2得S 值；k—倾斜输送截面积折减系数，从表3-3查取；胶带宽度校核：已知输送能力Q,计算截面积SS=Q/3.6vkρ（3.3-14）根据计算出的S，从表3-2查得需要的带宽。

有大块物料时，需按式：B≥2a+200核算带宽。

（式中a—最大粒径）1.2 电动机功率的计算选择当L(头尾滚筒中心距)小于80m时，按简易公式计算出传动滚筒轴功率PAP A =（k1Lnv+k2LnQ±0.00273QH）k3k4+∑P′ (3.6-2)选取系数应注意槽形托辊阻力系数ω′按工况条件差取0.040，这样空载运行功率系数k1、物料水平运输功率系数k2(=10. 89³10-5)查表选取才会正确.当L≥80m时，可用圆周驱动力FU计算PA=FU²v/1000 （3.6-1）电动机功Pm=PA/ηη′η"（式中η—传动效率取0.90、η′—电压降系数取0.90、η"—多机驱动功率不平衡系数，单机=1），计算出来的电机功率应向上靠一级，再提高一级选取电动机。

1.3 驱动装置的选择对电机功率在160KW及以下的一般都选择减速滚筒，因电动滚筒1994年初就基本被淘汰了，希望大家以后尽量不要再选用电动滚筒，减速滚筒查表8-3、8-4、8-5、表8-7～13选取（其中表8-5是减速滚筒的三种布置形式：Ⅰ-卧式直列型（最大功率达160KW）、Ⅱ-立式电机型（最大功率达37KW）、Ⅲ-卧式垂直型（最大功率达90KW），当电机功率≤37KW 时，应优选立式电机型(此型结构最简单，又没有电机支架)，除非直列受位置限制，一般不采用垂直型，因垂直型要增加一个换向器）；160KW以上的尽量选择驱动装置组合，可查表7-1、7-4、7-5、7-6选取(其中表7-4是驱动装置的六种装配形式，可根据胶带机布置位置需要选择)。

胶带运输机选型计算(一)已知条件(二)确定带速、带宽、输送带及托辊参数 2.1选取带速2.2带宽计算按下式计算必需的带宽，然后按照标准带宽予以圆整stC V k QB ⋅⋅=……………………………式(2-1)式中：B …………必需的带宽, m ； Q …………输送量, t/h ; k …………装料断面系数; V …………带速, m/s;st C ……… 倾斜系数2.3带宽校验对未经筛分的散状物料2.02max +≥X B ………………………式(2-2)对经过筛分的散状物料 2.03+≥m X B ………………………式(2-3)2.4输送带基本参数2.5托辊基本参数(三)传动滚筒圆周力和轴功率、电机功率计算 1.圆周力计算gqH q q q fLg C F t N +++=]cos )2([0β………………………式(3-1)式中： F …………传动滚筒圆周力(等于运行阻力的总和)， N ；C N ………附加阻力系数；f ………运行阻力系数；L …………输送长度，M ； g …………重力加速度，取9.87;t q ……… 承载、回空托辊转动部分单位长度的质量, kg/m ；tktk tz tz t l Gl G q +=……………………………………式(3-2)其中：tz G ……承载托辊转动部分质量，kg ；tk G ……回空托辊转动部分质量，kg ； tz l …… 承载托辊组间距，m ； tk l …… 回空托辊组间距，m ；0q ………输送带单位长度的质量, kg/m ；q ………输送物料单位长度的质量，kg/m ；VQq 6.3=…………………………………………式(3-3) 其中：Q ……输送量，t/h ；V ……带速度，m/s ；H …… 输送高度，m （上运时取“+”，下运时取“-”）；β……输送机倾角2.轴功率计算FV P 310-=………………………………………式(3-4) 式中：P ………轴功率，kW ； F ………圆周力，N ； V ………带速度, m/s ；3.电机功率确定电动机功率分别按如下两种工况计算。

胶带输送机选型及能力计算一、大巷胶带运输机运输大巷水平长度540m ，倾角1.6o 采用DT Ⅱ（A ）型PVC 租燃整体带芯胶带输送机提煤,担负大巷的原煤运输任务。

1、计算简图见图2、原始参数：1)输送物料:原煤，450kt/a2)散煤容重:r=0.93t/m 33)工作制度：年工作日330d ，每天净提升时间16h ；4)输送量:Q=100t/h5)带速:V=2.0m/s6)水平机长:L h =540m7)提升高度:H=15m8)最大倾角:β=1.6o9)带宽:B=800mm10)胶带强度: 750N/mm11)每米输送机上物料重量：m kg VQ q sh /9.136.3== 3、初定参数：1)承载分支托辊间距:a 1=1.2m2)回程分支托辊间距:a 2=3.0m3)每米胶带重量:q 0=10.72kg/m4)每米上托辊重量:q ′=8.83kg/m5)每米下托辊重量:q ″=2.91 kg/m6)运动阻力系数:ω=0.037)胶面滚筒阻力系数:μ=0.38)传动滚筒包角:α=2200 则k 1=3.164、圆周力及轴功率计算：1)总阻力:F=F 1+F 2+F 3+F ′2)上分支运行阻力:F 1=(q+q 0+q ′)ωLh=541.9(kg)3)下分支运行阻力:F 2=(q 0+q ″)ωLh =220.8(kg)4)物料提升阻力:F 3=q ·H=208.5(kg)5)附加阻力:F ′= F 1′+ F 2′+ F 3′+ F 4′清扫器附加阻力:F 1′=100B+20B=96(kg)导料槽附加阻力:F 2′=(1.6B 2γ+7)L=24(kg)进料处物料加速阻力:F 3′=qV 2/20=3.12(kg)绕过滚筒时的附加阻力：F 4′=60×3+50+40×3=350.0(kg)6)正常运行时总圆周力：P=F= F 1+ F 2+ F 3+ F ′=1444.3(kg)7)正常运行时的轴功率：N O =PV/102=28.32(kW)驱动电机功率：N=N 0/η1=44.1KW故选用YB250M-4型，N=55kW 电动机1台。

（一）设计任务：(1)原始参数：物料及散密度：干沙 1.4kg/m3静堆积角：30o体积输送量：1200m3/h水平输送距离：1260（m）（2）主要内容及步骤：1．计算带速并按带速系列确定带速，校核输送量；2．设计线路布置参数；3．确定驱动装置位置，初选输送带、托辊、初定托辊间距；4．计算各种线载荷（输送带、托辊转动部分、物料等）；5．计算个区段阻力及其他阻力（局部阻力、附加阻力）；6．计算张力；7．计算功率；8．选择驱动装置；9．选择其他零部件；（二）初定设计参数：（1）输送带带宽B由体积输送量Q v=1200m3/h和ρ=1.4t/m3可得质量输送量为Q m=1680t/h。

设计输送量为1.15*Q m=1932。

初选带宽为B=1400mm。

（2）托辊初选（间距，类别，尺寸）加料段，承载段：l cc=0.4m承载输送段：l c=3m回程段：l r=3m回程弧段：l rc=1m上托辊为三托辊式前倾槽型托辊，槽角35。

，前倾2。

，下托辊为平行单托辊；上下托辊直径均为133mm，上托辊每节长度530mm，下托辊长度1600mm，过渡段为10o，20o槽型托辊。

（3）查得动堆积角为15o，初选带速v=2.0m/s。

（4）初选钢丝绳芯输送带ST-2000，上覆盖胶层8mm下覆盖胶层6mm。

（三）由带速和带宽验算输送量：由公式2-19 可得：Im=3600Svkρ。

确定式中个数据：S=0.2104 m2（表2-36查得常用带宽上物料的截面积）K=0.903 （最大倾斜角为13o）输送能力验算：Im=3600×0.2104×2.0×0.903×1.4=1915.11则选带速2.0m/s满足1680t/h的输送要求。

（四）设计线路布置参数：（1）输送机的布置型式：采用单滚筒驱动线路布置弧段半径：R1f=42B*sin*10-3=33.73m最大偏角为13o所以弧段长度为lR =sin13o*R1f=7.59m各区段长度：L1’2=280mL 22’=7.59*cos10o=7.47m H22’=7.59sin10o=1.32mL 2’3=300-7.47=292.53m H2’3=300tg10o-1.32=51.58mL33’=7.59mL3’4=230-7.59=222.41mL 44’=7.59cos13o=7.4m H44’=7.59sin13o=1.71mL 4’5=200cos13o-7.4=187.47m H4’5=200sin13o-1.71=43.28mL55’=7.59mL5’6=250-7.59=242.41m加料段长度l加〉(v-vG)/2gμ1=1/(2*9.8*0.27)=0.19m 取3段导料栏板共4.5m过渡段长度取8m张紧装置在头部设置2：传动滚筒直径：由公式2-4 可得：D=cd=90×1.2×5=540㎜圆整后取为800㎜。
