VC2000矢量控制变频器使用说明书VC2000矢量控制变频器使用说明书1.引言本文档为VC2000矢量控制变频器的使用说明书,旨在向用户介绍该设备的功能、安装、操作、维护以及故障排除等方面的内容。
2.设备概述2.1 设备说明介绍VC2000矢量控制变频器的外观、尺寸、重量等基本信息,以及其内部结构和主要部件的功能。
2.2 技术规格详细列出VC2000矢量控制变频器的技术参数,包括输入/输出电压、额定功率、额定电流、控制方式、额定频率范围等。
3.安装与接线3.1 安装要求描述VC2000矢量控制变频器的安装环境要求,包括温度、湿度、防护等级等。
3.2 机械安装给出VC2000矢量控制变频器的机械安装步骤,包括固定设备、连接电源线和接地线等。
3.3 电气接线提供VC2000矢量控制变频器的电气接线示意图和详细连接步骤,包括输入/输出端子、编码器接口、外部控制信号等。
4.参数设置与调试4.1 参数列表列出VC2000矢量控制变频器的参数列表,包括运行参数、控制参数和保护参数等。
4.2 参数设置介绍如何使用VC2000矢量控制变频器的参数设置功能,包括参数编辑、保存与加载等操作步骤。
4.3 调试流程提供VC2000矢量控制变频器调试的流程指导,包括初始调试、速度闭环调试、矢量控制调试等。
5.操作与维护5.1 开机与关机说明VC2000矢量控制变频器的开机与关机方法,包括通过面板按键、外部信号和网络命令等方式。
5.2 基本操作介绍VC2000矢量控制变频器的基本操作方法,包括参数查看、速度设定、运行控制等。
5.3 维护与保养提供VC2000矢量控制变频器的维护与保养指南,包括清洁、检查电路板和散热器等。
6.故障排除6.1 常见故障现象VC2000矢量控制变频器可能出现的常见故障现象,并给出故障分类。
6.2 故障排除方法提供VC2000矢量控制变频器故障排除的步骤和方法,以及可能出现的解决方案。
7.附件本文档涉及的附件包括变频器连接图、参数列表以及其他相关文档。
第1页共7页电梯电机(永磁同步)变频器与编码器调试PG 信号对照表附表一: ERN1387 (Id.nr.332199 或 332200 )PG 信号(默纳克变频器)DB15 三排公头:(物料: 7 米电缆含短线 )变频器接口( DB15 针0.3mm2短线公头)( PG)信号电缆颜色15 芯连接器(母14 芯 PCB 接头头)5 A 橙 5 6b6 A- 黄 6 2a8 B 绿8 3b1 B- 蓝 1 5a3 R 粉红 3 4b4 R- 粉蓝 4 4a10 C 紫10 7b11 C- 灰11 1a12 D 白12 2b13 D- 棕13 6a9 5V 红9 1b7 0V 黑7 5b变频器DB15 芯连接器DB15 针插头编码器端附表二: ERN1387 配科比变频器:PCB 插头(物料: 10 米电缆含短线 ) (物料: 7 米电缆含短线 )变频器接口( DB15 针电缆颜色0.3mm2短线公头)( PG)信号15 芯连接器(母头)14 芯 PCB 接头8 A 橙8 6b 3 A- 黄 3 2a 9 B 绿9 3b 4 B- 蓝 4 5a 15 R 粉红15 4b 14 R- 粉蓝14 4a 6 C 紫 6 7b 1 C- 灰 1 1a 7 D 白7 2b 2 D- 棕 2 6a12 5V 红12 1b13 0V 黑13 5b附表三: ERN1387 配爱默生 EV3100 :(物料号同附表二)变频器接口( DB15 针信号电缆颜色0.3mm2短线公头)(PG)15 芯连接器(母头)14 芯 PCB 接头8 A 橙8 6b3 A- 黄 3 2a9 B 绿9 3b4 B- 蓝 4 5a15 空脚14 空脚6 C 紫 6 7b1 C- 灰 1 1a7 D 白7 2b2 D- 棕 2 6a12 5V 红12 1b13 0V 黑13 5b附表四: ERN1321 配安川:(物料)0.3mm2短线变频器接线端电缆颜色子信号15 芯连接器(母头)12 芯 PCB 接头(参照14芯) 0V 黑 1 1a5V 红 2 2aUa1(A) 橙 3 6b*Ua1(A-) 黄 4 6aUa2(B) 绿 5 5b*Ua2(B-) 蓝 6 5aUa0(Z) 紫7 4b*Ua0(Z-) 灰8 4a散线带接线端子、信号标示管附表五: ECN1313 配富士 LIFT :(物料)0.3mm2短线变频器接线端电缆颜色子信号15 芯连接器(母头)12 芯 PCB 接头(参照14芯) 0V 黑 1 4b5V 红 2 1bA 橙 3 2aA- 黄 4 5bB 绿 5 4aB- 蓝 6 3b CLOCK 紫7 2bCLOCK - 灰8 5aDA TE 白9 6bDA TE- 棕10 1a附表六:ECN1313 配 CT:(物料)变频器接口( DB15 针公0.3mm2短线头)信号电缆颜色15 芯连接器(母12 芯 PCB 接头(参照14芯)头)14 0V 黑 1 4b13 5V 红 2 1b1 A 橙 3 2a2 A- 黄 4 5b3 B 绿 5 4a4 B- 蓝 6 3b11 CLOCK 紫7 2b12 CLOCK 灰8 5a-5 DA TE 白9 6b6 DATE- 棕10 1a附表七: ERN1326 配爱默生 EV3100 :变频器接口( DB15 针0.3mm2短线公头)信号电缆颜色15 芯连接器(母16 芯 PCB 接头( PG)头)1 U- 棕 1 8a2 V- 紫 2 6a3 A- 黄 /黑 3 5a4 B- 红 /黑 4 4a5 W- 粉 /红 5 7a6 U 绿 6 8b7 V 黄7 6b8 A 绿 /黑8 5b9 B 蓝 /黑9 4b10 W 灰10 7b11 空12 5V 棕 /绿12 1b13 0V 白 /绿13 1a14 Z- 黑14 3a15 Z 红15 3b附表八: ECN1313 配科比 F5(物料)变频器接口( DB15 针公0.3mm2短线头)信号电缆颜色航空插头12 芯 PCB 接头(参照14芯) ( PG)13 0V 黑10/4 4b12 5V 红7/1 1b8 A 橙15 2a3 A- 黄16 5b9 B 绿12 4a4 B- 蓝13 3b6 CLOCK 紫8 2b7 CLOCK - 灰9 5a15 DATE 白14 6b14 DATE- 棕17 1aDB15 针连接器信号变频器 MOLEX 14P 接口1 U- 132 V- 123 A- 104 B- 095 W- 116 U 067 V 058 A 039 B 0210 W 0412 DC5V 0113 GND 0814 Z- 1415 Z 07附表九:大连星玛自制变频器与多摩川TS5246N469 编码器 10 米电缆信号对应表;MOLEX14P 接口附表十: ERN1387( Id.nr.332199 或 332200)PG 信号(西威 /新时达变频器) DB15 三排公头:变频器接口( DB15 针0.3mm2短线公头)信号电缆颜色15 芯连接器(母14 芯 PCB 接头( PG)头)5 A 橙 5 6b6 A- 黄 6 2a8 B 绿8 3b1 B- 蓝 1 5a3 R 粉红 3 4b4 R- 粉蓝 4 4a10 C- 紫10 1a11 C 灰11 7b12 D 白12 2b13 D- 棕13 6a9 5V 红9 1b7 0V 黑7 5b。
编码器的工作原理及作用:它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。
在ELTRA 编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。
一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。
故障现象:1、旋转编码器坏(无输出)时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频器保护,显示“PG断开”...联合动作才能起作用。
要使电信号上升到较高电平,并产生没有任何干扰的方波脉冲,这就必须用电子电路来处理。
编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。
一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理.编码器一般分为增量型与绝对型,它们存着最大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而绝对型编码器的位置是由输出代码的读数确定的。
在一圈里,每个位置的输出代码的读数是唯一的;因此,当电源断开时,绝对型编码器并不与实际的位置分离。
如果电源再次接通,那么位置读数仍是当前的,有效的;不像增量编码器那样,必须去寻找零位标记。
现在编码器的厂家生产的系列都很全,一般都是专用的,如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。

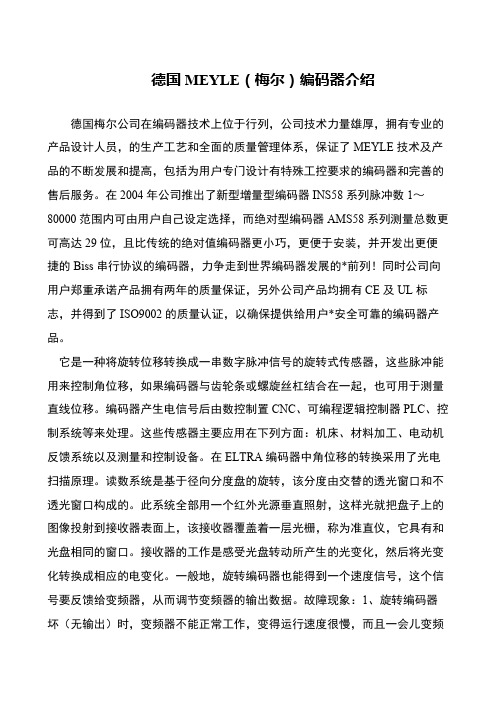

德国MEYLE(梅尔)编码器介绍德国梅尔公司在编码器技术上位于行列,公司技术力量雄厚,拥有专业的产品设计人员,的生产工艺和全面的质量管理体系,保证了MEYLE技术及产品的不断发展和提高,包括为用户专门设计有特殊工控要求的编码器和完善的售后服务。
在2004年公司推出了新型增量型编码器INS58系列脉冲数1~80000范围内可由用户自己设定选择,而绝对型编码器AMS58系列测量总数更可高达29位,且比传统的绝对值编码器更小巧,更便于安装,并开发出更便捷的Biss串行协议的编码器,力争走到世界编码器发展的*前列!同时公司向用户郑重承诺产品拥有两年的质量保证,另外公司产品均拥有CE及UL标志,并得到了ISO9002的质量认证,以确保提供给用户*安全可靠的编码器产品。
它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。
在ELTRA编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。
一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。
故障现象:1、旋转编码器坏(无输出)时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频。

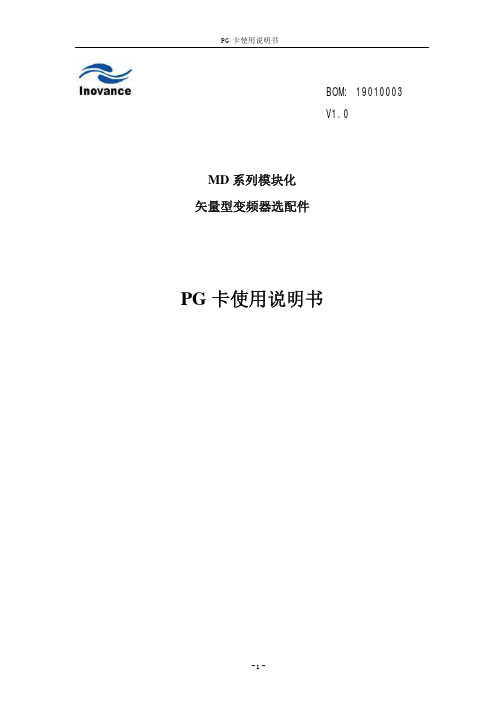

BOM: 19010003 V1.0
MD系列模块化
矢量型变频器选配件
PG卡使用说明书
一、型号与规格
1.1 型号说明
汇川可提供两种匹配MD320变频器的PG卡,见下表:型号功能
MD32PG 旋转编码器接口卡
MD32PGD 带分频输出的旋转编码器接口卡
PGA、PGB为编码器信号输入端子;OUT-A、OUT-B、COM为分频信号输出端子;PE为屏蔽线接线端子(PG卡内部没有将PE接大地,用户使用时可自行接大地)。
带有分频的PG卡中,分频系数由PG卡上的拨码开关来决定。
拨码开关共有5位,根据其表示的2进制数再乘以2可确定分频系数,拨码开关上标为“1”的二进制低位,标为“5”的为二进制高位。
当拨码拨向ON时,该位为有效,表示“1”,相反则为“0”。
分频系数见下表:
二进制数分频系数
无输出
0 00000
无输出
1 00001
2*2
2 00010
… … …
i … I*2
31*2
31 11111
2.3 原理示意图
1 编码器接口示意图
2 分频接口示意图
2.4 注意
1PG卡信号线要与动力线分开布置,禁止平行走线;
2 为避免编码器信号受到干扰,请选用屏蔽电缆作为PG卡信号线;
3 编码器屏蔽电缆的屏蔽层应该接大地(如变频器PE端),并且一定是单端接大
地,以免信号受到干扰;
4 PG卡分频输出如果外接用户电源,则电压应小于35V,否则将损坏PG卡。
三、应用连接
3.1 开路集电极输出编码器连接示意图
3.2 推挽式输出编码器连接示意图。
编码器工作原理及作用工作原理德国siko编码器由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。
作用它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。
在ELTRA编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。
一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。
故障现象:1、旋转编码器坏(无输出)时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频器保护,显示“PG断开”。
通过零位脉冲,可获得编码器的零位参考位通过零位脉冲,可获得编码器的零位参考位编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率―编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。
编码器是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面:全自动焊锡机、材料加工、电动机反馈系统以及测量和控制设备。
在ELTRA 编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。
编码器一般分为增量型与绝对型,它们存着最大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而绝对型编码器的位置是由输出代码的读数确定的。
在一圈里,每个位置的输出代码的读数是唯一的;因此,当电源断开时,绝对型编码器并不与实际的位置分离。
如果电源再次接通,那么位置读数仍是当前的,有效的;不像增量编码器那样,必须去寻找零位标记。
现在编码器的厂家生产的系列都很全,一般都是专用的,如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。
编码器是把角位移或直线位移转换成电信号的一种装置。
前者成为码盘,后者称码尺。
按照读出方式编码器可以分为接触式和非接触式两种。
接触式采用电刷输出,一电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”;非接触式的接受敏感元件是光敏元件或磁敏元件,采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。
开环矢量控制是一种常见的变频器控制方式,可以实现较好的输出性能。
在开环矢量变频器端子控制方面,一般的接线方式如下所示:
1. 电源连接:
- 将变频器的电源输入连接到电源供应系统,确保接线正确无误,并遵循相关的安全规范与标准。
2. 电机连接:
- 将电机的U、V、W 三相线分别连接到变频器的U、V、W 输出端子上,确保连接正确并紧固良好。
3. 编码器连接(如果有编码器反馈):
- 如果使用编码器进行反馈控制,在开环矢量控制中也需要将编码器的A、B、Z 信号线连接到变频器的编码器接口上,以实现闭环控制。
4. 控制信号连接:
- 根据变频器的说明书或者接线图,连接控制信号线,如启动/停止控制、速度设定、正反转指令等。
通常使用控制面板或者外部控制器来发送这些信号。
5. 其他信号连接:
- 可能还需要连接一些辅助信号线,如温度传感器、过载保护信号等,以增强变频器系统的监控和保护功能。
请注意,在接线过程中务必确保所有的接线正确连接,绝缘良好,接头牢固可靠。
此外,根据变频器的型号和制造商提供的接线图纸或者手册进行正确接线,以确保系统能够正常工作并保证使用安全。
如果对接线有任何疑问,建议咨询专业人士或者变频器制造商进行指导。
:配接日本安川变频器:(616G5 PGB2卡,676G3 PGB卡)推荐编码器型号:CTX600----BZ1-12-24F或CTX1024-----BZ1-12-24F工作电压:DC 12V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z(其中Z信号不用)配接日本安川变频器:(616G5 PGX2卡)推荐编码器型号:CTX1024------BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z配接日本富士变频器:(VG5)推荐编码器型号:CTX600-----BZ1-12-24F或CTX1024-----BZ1-12-24F工作电压:DC 15V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z(其中Z信号不用)配接日本三菱变频器:(FR-A5AP卡)推荐编码器型号:CTX1024------BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z英国:配接英国统一变频器:(CT)推荐编码器型号:CTX1024--------BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z德国:配接德国KEB变频器:(F4)推荐编码器型号:CTX600----BZ1-12-24F或CTX1024----BZ1-12-24F工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z配接德国MICO变频器:(340)推荐编码器型号:CTX1024---BZ1-12-24F工作电压:DC ±15V或15V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接德国MICO交流调速器:(330)推荐编码器型号:CTX300----BZ1-12-24F工作电压:DC ±15V或15V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接德国伦茨(LENZE)变频器:推荐编码器型号:CTX1024-----BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z 配接德国西门子(SIEMENS)矢量控制变频器:(本机)推荐编码器型号:CTX1024-----BZ1-12-24F工作电压:DC 15V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接德国西门子(SIEMENS)通用控制器:(配DT1接口板)推荐编码器型号:CTX1024-----BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z 配接德国施耐德(SCHNEIDER)异步电机变频器:推荐编码器型号:CTX1024-----BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z 配接阿部勃(ABB)矢量控制变频器:(NTAC-02脉冲编码)推荐编码器型号:CTX1024--------BZ1-12-24F工作电压:DC 15V或DC 24V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接丹佛丝(VLT5000系列)变频器:推荐编码器型号:CTX1024----------BZ1-12-24F工作电压:DC 24V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接美国(AB)变频器:(跳线设置5V)推荐编码器型号:CTX1024----------BZ1-5L工作电压:DC 5V±10% 输出形式:RS422长线驱动(LY型)结构形式可根据安装要求自行选定输出信号:A,B,Z,-A,-B,-Z配接艾默生(EMERSON)变频器:推荐编码器型号:CTX1024------BZ1-12-24F工作电压:DC 24V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z配接北京图捷TJ9000Z变频器:推荐编码器型号:CTX600------BZ1-12-24F 或CTX1024-----BZ1-12-24F工作电压:DC 12V 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z(其中Z信号不用)配接桂林四达科技ST-2000变频器:推荐编码器型号:CTX1024------BZ1-12-24F工作电压:DC 5V±10% 输出形式:推拉输出(F型)结构形式可根据安装要求自行选定输出信号:A,B,Z。
电梯永磁同步电机旋转编码器P G信对照表 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-电梯电机(永磁同步)变频器与编码器调试PG信号对照表附表一:ERN1387(或332200)PG信号(默纳克变频器)DB15三排公头: (物料:7米电缆含短线)变频器接口(DB15针公头)(PG)信号电缆颜色0.3mm2短线15芯连接器(母头)14芯PCB接头5 A 橙 5 6b6 A- 黄 6 2a8 B 绿8 3b1 B- 蓝 1 5a3 R 粉红 3 4b4 R- 粉蓝 4 4a10 C 紫10 7b11 C- 灰11 1a12 D 白12 2b13 D- 棕13 6a9 5V 红9 1b7 0V 黑7 5b附表二:ERN1387配科比变频器:(物料:10米电缆含短线) (物料:7米电缆含短线)变频器接口(DB15针公头)(PG)信号电缆颜色0.3mm2短线15芯连接器(母头)14芯PCB接头8 A 橙8 6b 3 A- 黄 3 2a 9 B 绿9 3b 4 B- 蓝 4 5a 15 R 粉红15 4b 14 R- 粉蓝14 4aDB15芯编码器端变频器DB15针附表三:ERN1387配爱默生EV3100:(物料号同附表二)附表四:ERN1321配安川:(物料)附表五:ECN1313配富士LIFT:(物料)变频器接线端子信号电缆颜色0.3mm2短线15芯连接器(母头)12芯PCB接头(参照14芯)0V 黑 1 4b 5V 红 2 1bA 橙 3 2aA- 黄 4 5bB 绿 5 4aB- 蓝 6 3b CLOCK 紫7 2b CLOCK - 灰8 5a DATE 白9 6b DATE- 棕10 1a 附表六:ECN1313配CT:(物料)变频器接口(DB15针公头)信号电缆颜色0.3mm2短线15芯连接器(母头)12芯PCB接头(参照14芯)14 0V 黑 1 4b13 5V 红 2 1b1 A 橙 3 2a散线带接线端附表七:ERN1326配爱默生EV3100:附表八:ECN1313配科比F5(物料)附表九:大连星玛自制变频器与多摩川TS5246N469编码器10米电缆信号对应表;DB15针连接器信号变频器MOLEX 14P接口1 U-132 V-123 A-104 B-095 W- 116 U 067 V 058 A 039 B 0210 W 0412 DC5V 0113 GND 0814 Z- 1415 Z 07MOLEX14P接附表十:ERN1387(或332200)PG信号(西威/新时达变频器)DB15三排公头:。
矢量变频器与编码器PG接线
矢量变频器与编码器PG之间的连接方式,必须与编码器pg的型号相对应。
一般而言,编码器PG型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器PG卡的接口,因此选择合适的PG卡型号或者设置合理的跳线至关重要。
前者的典型代表是安川vs g7变频器,后者的典型代表为艾默生td3000变频器。
以安川vs g7变频器为例,其用于带速度传感器矢量控制方式安装的pg卡类型主要有两种:
(1)PG-b2卡,含a/b相脉冲输入,对应补码输出,如图1所示。
图1PG-b2卡与编码器接线图
(2) PG-x2卡,含a/b/z相脉冲输入,对应线驱动,如图2所示。
图2PG-x2卡与编码器接线图
艾默生td3000变频器的PG卡是统一配置的,最高输入频率为120khz,它与不同的编码器PG接线时,只需注意接线方式和跳线cn4。
当跳线cn4位于di侧时,可以选择编码器信号由a+、a-、b+、b-差动输出(如图3所示)或者a+、b+推挽输出(如图5所示);当跳线cn4位于oci侧时,可以选择编码器信号由a-、b-开路集电极输出(如图4所示)。
图3差动输出编码器接线图
图4集电极开路输出编码器(加上虚线为电压型输出编码器)接线图
在变频器的参数组中对于编码器PG都有比较严格的定义,这些定义包括:
(1)编码器PG每转脉冲数。
此参数可以查看编码器本身的技术指标,单位为p/r。
(2)编码器PG方向选择。
如果变频器pg卡与编码器PG接线次序代表的方向,和变频器与电动机连接次序代表的方向匹配,设定值应为正向,否则为反向。
必须注意当方向选择错误时,变频器将无法加速到你所需要的频率,并报过流故障或编码器反向故障。
更改此参数可方便地调整接线方向的对应关系,而无须重新接线。
图5推挽输出编码器接线图
图6编码器PG的方向选择
图6中所示为安川vs g7变频器的编码器PG方向选择示意。
编码器PG从输入轴看时顺时针方向cw旋转时,为a相超前,另外,正转指令输出时,电动机从输出侧看时逆时针ccw旋转。
然而,一般的编码器pg在电动机正转时,安装在负载侧时为a相超前,安装在与负载侧相反时b相超前。
(3)编码器PG断线动作。
如果编码器PG断线(即PGo),变频器将无法得到速度反馈值,将立即报警并输出电压被关闭,电动机自由滑行停车,在停车过程中,故障将无法复位,直到停机为止。
(4)编码器PG断线检测时间。
一般为10s以下,以确认在此时间内编码器PG的断线故障是否持续存在。
(5)零速检测值。
本参数是为了检测编码器PG断线而定义的功能,当设定频率大于零速检测值,而反馈速度小于零速检测值,并且持续时间在编码器PG断线检测时间参数以上,则变频器确认为编码器PG断线故障(PGo)成立。
(6)编码器PG与电动机之间的齿轮齿数。
本参数是为了适应编码器安装在齿轮电动机上的情况,可设定齿轮齿数。
由电动机转速公式可以得出:
电动机速度(r/min)=(从编码器pg输入的脉冲数×60)×(负载侧齿轮齿数 / 电动机侧齿轮齿数)/编码器pg的每转脉冲数
(7)检出电动机的过速度。
电动机超过规定以上的转速时,检出故障。
通常设定100%~120%的最大频率为检出过速度的基准值,如果在预定的时间内频率持续超出该值,则定义为电动机过速度故障(os)。
如发生该故障,变频器自由停车。
(8)检出电动机和速度指令的速度差。
我们定义电动机的实际速度和设定速度的差值为速度偏差,如果在一定的时间内其速度偏差值持续超出某一范围值(如10%时),则检出速度偏差过大(dev)。
如发生该故障,变频器可以按照预先设定的故障停机方式停机。
