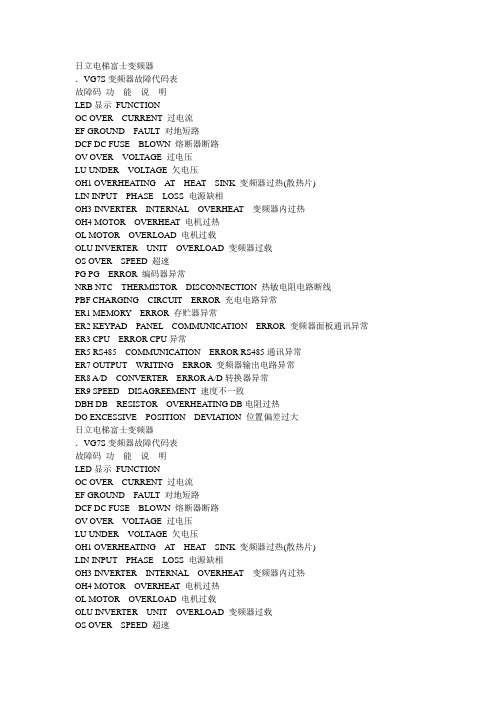

报警名称
键盘面板显示
LEDLCD
动作内容
OC1加速时过流电动机过电流,输出电路相间或对地短路;变
频器输出电流瞬时值大于过电流检出值;过电OC2减速时过流
过电流OC3恒速时过流
流保护功能动作。
OU2减速时过压
OU3恒速时过压
欠电压LU欠电压电源电压降低等使主电路直流电压低至欠电压
检出值以下时,保护功能动作。(欠电压检出
值:400VDC)如选择F14瞬停再启动功能,
则不报警显示。另外当电压低至不能维持变频
器控制电路电压值时,将不能显示。
电源缺相Lin电源缺相连接的三相输入电源L1,L2,L3中缺任何1
相时,变频器将在三相电源电压不平衡状态下
工作,可能造成主电路整流二极管和主滤波电
容器损坏。在这种情况,变频器报警和停止运
行。
散热片过热OH1散热片过热如冷却风扇发生故障等,则散热片温度上升,
保护动作。端子13和端子11之间短路的话,
端子13以过电流(20mA以上)状态运行。
外部报警OH2外部报警当控制电路端子(THR)连接制动单元、制动
电阻、外部热继电器等外部设备的报警常闭接
点时,按这些接点的信号动作。
使用电动机保护用PTC热敏电阻时(即H26:
1),电动机温度上升时启动。
变频器内过热OH3变频器内过热如变频其内部通风散热不良等,则其内部温度
上升,保护动作。
端子13和端子1之间短路的话,端子13以过
电流(20mA)状态运行。
制动电阻过热dbHDB电阻过热选择功能F13电子热继电器(制动电阻用)时,
可防止制动电阻的烧毁。
电动机1过载OL1电动机1过载选择功能码F10电子热继电器1时,超过电机
的动作电流值,就会作用。
电动机2过载OL2电动机2过载切换到电动机2驱动,选择A06电子热继电器
2,设定电动机2的动作电流值,就会动作。变频器过载OLH变频器过负载此为变频器主电路半导体元件的温度保护,按
变频器输出电流超过过载额定值时保就会动
作。
报警名称键盘面板显示
LEDLCD
动作内容
FUSDC熔断器断路变频器内部的熔断器由于内部电路短路等造成
损害而断路时,保护动作。(仅≧30KW由此
DC熔断器断路
保护功能)
存储器异常Er1存储器异常存储器发生数据写入错误时,保护动作。
键盘面板通信异Er2面板通讯异常设定键盘面板运行模式,键盘面板和控制部分常传输出错时,保护动作,停止传送。
CPU异常Er3CPU异常由于噪音等原因,CPU出错,保护动作。
Er4选件通信异常选件卡使用时出错,保护动作。
选件异常
Er5选件异常
强制停止Er6操作异常由强制停止命令(STOP1,和STOP2)使变频
器停止运行。
输出电路异常Er7自整定不良自整定时,如变频器和电动机之间连接线开路
或连接不良,则保护动作。
充电电路异常Er7·自整定不良主电路电源输入L1/R或L3/T上没有电压,或
充电电路用继电器异常启动。(仅30KW以上
由此保护功能)
使用RS485通信时出错,保护动
作。RS-485通信异常Er8RS-485通信异
常
