富士变频器故障代码说明

富士伺服驱动器报警代码一、报警显示的含义序号 显示名称说明种类 1 oc1 过电流1 重大故障2 oc2 过电流23 oS 超速4 Hu 过电压5 Et1 编码器异常16 Et2 编码器异常27 ct 控制电路异常8 dE 存储器异常9 Fb 保险丝断 10 cE 电机组合异常 11 tH 再生晶体管过热 12 Ec 编码器通信异常 13 ctE CONT 重复 14 oL1 过载1 15 oL2 过载216 rH4 浪涌电流抑制电路异常 17 LuP 主电路电压不足轻微故障18 rH1 内部再生电阻过热 19 rH2 外部再生电阻过热 20 rH3 再生晶体管异常 21 oF 偏差超出 22 AH 放大器过热 23 EH 编码器过热 24 dL1 ABS 数据丢失1 25 dL2 ABS 数据丢失2 26 dL3 ABS 数据丢失3 27 AF 多旋转溢出 28 ' E 初始化错误29 ¯PoF 未给伺服电机通电防撞开关急停30 ¯Pn0 速度零停止（通过输入强制停止信号，以速度零停止） 介质定位装置没有放下 31 =PP1 脉冲列输入运行中 正常状态显示 32=Pot检测正/负方向的超程信号中原点位置时显示（Y 向驱动器显示）二、报警的处理方法：oc1 过电流1：从伺服放大器输出的电流超过规定值oc2 过电流2：原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线确认电线（目测、导通检查），并更换伺服电机的输出配线短路伺服电机绝缘不良绝缘电阻测定（对地间在数MΩ以上）伺服电机的故障线间电阻测定（各线间为数Ω）再生电阻器的电阻值不合适更换为可适用范围的再生电阻器因编码器的异常引起的电流不平稳更换伺服电机未接地线连接地线oS 超速：伺服电机的转速超过最高速度的1.1倍原因措施伺服电机的输出配线错误修复动力线（U、V、W）的配线伺服电机的转速超速●延长PA1_37:加速时间●增大PA1_52:一次延迟S形时间常数●提高PA1_15:自整定增益1Hu 过电压：伺服放大器内部直流电压高于上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格范围内●若有功率改进用电容器则插入电抗器外部再生电阻器的未连接或误配线连接外部再生电阻器再生晶体管破损更换伺服放大器Et1 编码器异常1：编码器的1转位置检测异常Et2 编码器异常2 ：编码器存储数据的读取异常原因措施来自编码器的数据异常使用屏蔽线以免爱噪音影响编码器出现故障更换伺服电机ct 控制电路异常：伺服放大器内部的控制电源电压存在异常，内部电路有出现的故障的可能性原因措施伺服放大器出现故障即使再次接通电源也未恢复时，更换伺服放大器dE 存储器异常：伺服放大器内保存参数数据损坏原因措施存储器的内容已破损●在PC加载器上读取参数，再设定以红字显示的参数●实行参数的初始化●采取上述对策后仍未恢复，则更换伺服放大器参数的改写次数超过10万次更换伺服放大器Fb 保险丝断：伺服放大器主电路的保险丝断线原因措施保险丝断线更换伺服放大器cE 电机组合异常：连接的伺服电机与伺服放大器的功率、型号不同原因措施伺服电机与伺服放大器的功率、型号不同确认伺服电机及伺服放大器功率、型号tH 再生晶体管过热：内置于伺服放大器的再生处理用晶体管过热原因措施电源电压过高（刚接通电源后）●确认电源在规格范围值内●若有功率改进用电容器则插入电抗器再生电力过大●延长减速时间●降低伺服电机的转速●延长停止时间降低再生频度Ec 编码器通信异常：未能与伺服电机内部的编码器通信原因措施编码器的串行通信异常●电线的确认（目测、导通校验）与修复●确认并修复编码器电缆的断线状态配线断线或接触不良●插入铁氧体磁心ctE CONT重复：伺服放大器的指令序列输入端子的分配重复原因措施多个端子分配同一输入信号CONT信号设定时不要设定同一序号oL1 过载1：轴锁定等在短时间检测出的报警oL2 过载2：转矩的有效值超过伺服电机的容许值原因措施伺服电机不能机械性旋转●确认并修复动力线（U、V、W）的配线●确认制动器是否在运行较之伺服电机功率机械系统较重●根据负载率重新检查伺服电机功率●若转速低则装入减速机●升降机械停止时以制动器保持加减速频度及运行频度高延长单循环时间，降低运行频度伺服放大器破损更换伺服放大器LuP 主电路电压不足：供给伺服放大器的主电源低于规格范围内的最低电压原因措施因瞬间断电等引起的电源电压下降●确认是否会发生瞬间断电的电源环境，改善电源环境●电源功率及变压器功率的确认及其改善rH1 内部再生电阻过热：内置于伺服放大器的再生电阻器的电力消耗量超过上限值原因措施电源电压过高（刚接通电源后）●确认电源电压在规格值内●若有功率改进用电容器则插入电抗器根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度未连接再生电阻正确连接，将PA2_65置于0或2rH2 外部再生电阻过热：外部再生电阻过热信号（b接点信号）运行（释放）原因措施电源电压过高（刚接通电源后）确认电源电压在规格值内根据上下搬运及卷绕用途不可消耗再生电力●延长减速时间●降低伺服电机的转速●延长单循环时间，降低运行频度●提高外部再生电阻器的功率●安装配重外部再生电阻过热信号的误配线正确连接rH3 再生晶体异常：伺服放大器内置的再生处理用晶体管出现故障原因措施再生晶体管发生短路故障因再次接通电源重新显示时，更换伺服放大器注意：若再生晶体管发生生短路故障则有可能引起火，因此再生晶体管异常报警信号输出时请迅速将主电源置于OFFrH4 浪涌电流抑制电路异常：抑制电源接通时的浪涌电流的伺服放大器内部电路有可能发生故障原因措施伺服放大器出现故障更换伺服放大器周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：若周围温度在55℃以内，检测到该报警的情况下，不要再次运行，请更换伺服放大器oF 偏差超出：偏差超出检测值设定的伺服电机旋转量的位置偏差量累计于伺服放大器内部原因措施确认并修复动力线（U、V、W）的配线动力配线的连接错误（将伺服ON置于ON时发生报警）伺服电机不能机械性旋转确认制动器是否在运行输出转矩小增大PA1_27,28 ：转矩值限制值偏差超出检测宽度小增大PA2_69：偏差超出检测值成为P控制状态将P运行信号OFF增益低实施增益调整脉冲列频率的加减速过急延长加减速时间AH 放大器过热：伺服放大器超过容许温度原因措施周围温度超过55℃●将周围温度保持在40℃以下●若伺服放大器附近存在发热体则拉开距离注意：有可能在有效转矩超过100%的情况下使用。

潍坊菱业电梯空调有限公司刘永玺整理报警名称键盘面板显示动作内容LED 显示1 OC1过电流OC DURING ACC 加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。

OC2OC DURING DEC 减速时OC3OC AT SET SPD 恒速时2OU1过电压OV DURING ACC 加速时由于电动机再生电流增加，使主电路中间电压超过过电压检测值时，保护功能动作。

（200V系列：400Vdc，400V 系列：800Vdc），但是，变频器输入侧错误地输入过高电压时，不能保护。

OU2 OV DURING DEC 减速时OU3 OV AT SET SPD 恒速时3 LU欠电压UNDERVOLTAGE 运行中，电源电压降低等使主电路直流中间电压低于欠电压检测值时，保护功能动作（欠电压检测值：200V系列：200Vdc，400V系列：400Vdc）。

另外，当电压低至不能维持变频器控制电路电压值时，将不能显示。

4 Lin电源输入缺相Lin PHASE LOSS 连接的3 楼输入电源L1/R，L2/S，L3/T中缺任何一相及变频器在3 相电源电压不平衡状态下运行时，可能造成主电路整流两极管和主滤波电容损坏。

在这种情况下，变频器报警并停止运行。

5 OH1散热片过热FIN OVERHEAT 如冷却风扇发生故障等，则散热片温度上升，保护功能动作。

6 外部报警OH2 EXT ALARM 当控制电路端子（THR）连接制动系统，制动电阻，外部热继电器等外部装置报警接点时，按这些接点动作。

7 变频器内过热OH3 HIGH AMB TEMP 如变频器内通风散热不良等，则其内部温度上升，保护功能动作。

8电动机1 过载OL1 MOTOR1 OL 选择功能码F10 电子热继电器1 时，若电动机电流超过设定的电机1 的动作电流值时，则保护功能动作。

9 超速OS OVER SPEED 电动机速度若超过最高频率、上限频率、120Hz 中的最小值的1.2 倍时，保护功能动作。

富士变频器常见报警对应故障原因分析一、OC报警（加、减、恒速时过电流）对于短时间大电流的OC报警，北京变频器维修中心认为一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，导致可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

在多年富士变频器维修经验中，小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板损坏。

二、OLU报警（变频器过负载）当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用测量变频器的输出是否真正过大;接着用示波器观察主板左上角检测点的输出，来判断主板是否已经损坏。

三、OU1报警（加速时过电压）当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC 时，变频器做欠压LU报警。

以往在西门子变频器维修中也遇到过这种问题。

四、LU报警（欠电压）如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。

若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。

五、EF报警（对地短路故障）G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。

富士变频器frn说明书富士变频器（Fuji Frequency Inverter）是一种用于控制交流电机的设备。

富士变频器采用先进的变频技术，能够通过改变电机的转速来调整输出功率，实现对电机的精准控制。

本说明书将详细介绍富士变频器的性能特点、安装使用方法、参数设置以及故障排除方法。

一、富士变频器的性能特点1.1宽电压输入范围：富士变频器能够适应多种电网电压，输入电压范围宽广。

1.2高效率节能：富士变频器采用高效率电路设计，能够显著降低能耗，提高系统的效率。

1.3多功能控制：富士变频器具有多种控制模式，可实现定速、变速、定时等功能。

1.4高可靠性：富士变频器采用先进的硬件设计和稳定的软件算法，具有高可靠性和稳定性。

1.5易于安装和调试：富士变频器提供详细的安装和调试指南，使用户能够轻松地完成安装和调试工作。

二、富士变频器的安装使用方法2.1安装前的准备：在安装富士变频器之前，首先需要检查设备是否完好，并了解设备所需的电源电压、电流等参数。

2.2安装变频器：根据安装图纸和说明书的指示，将富士变频器安装在合适的位置上，并固定好。

2.3接线连接：按照电路图纸和说明书中的接线图，将电源线、电机线、控制信号线等正确连接到变频器的对应接口上。

2.4参数设置：根据实际需求，通过触摸面板或电脑软件进行参数设置，包括电压、电流、频率等参数的设置。

2.5调试运行：确认变频器的参数设置正确后，可以进行调试运行。

通过观察电机的运行状态，调整变频器的参数，以达到理想的控制效果。

三、富士变频器的参数设置3.1输入电压：设置富士变频器的输入电压，以适应实际的电网电压。

3.2输出电压：设置富士变频器的输出电压，以控制电机的转速和输出功率。

3.3输出频率：调整富士变频器的输出频率，以控制电机的转速和运行状态。

3.4过载保护：设置富士变频器的过载保护参数，以避免电机因过载而损坏。

3.5故障报警：设置富士变频器的故障报警参数，以便及时发现和修复设备故障。

富士变频器常见报警对应故障缘由分析 -变频器_软启动器一、OC报警（加、减、恒速时过电流）对于短时间大电流的OC报警，一般状况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，导致可能复位后连续消灭故障，产生的缘由基本是以下几种状况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流上升时产生的电弧效应。

在多年富士变频器修理阅历中，小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若消灭“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板损坏。

二、OLU报警（变频器过负载）当G/P9系列变频器消灭此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用测量变频器的输出是否真正过大;接着用示波器观看主板左上角检测点的输出，来推断主板是否已经损坏。

三、OU1报警（加速时过电压）当通用变频器消灭“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。

以往在西门子变频器修理中也遇到过这种问题。

四、LU报警（欠电压）假如设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。

若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。

五、EF报警（对地短路故障）G/P9系列变频器消灭此报警时可能是主板或霍尔元件消灭了故障。

【最新整理，下载后即可编
辑】富士伺服驱动器报警代码一、报警显示的含义
二、报警的处理方法：
•延长停止时间降低再生频度
主电路电压不足：供给伺服放大器的主电源低于规格范围内
rH3再生晶体异常：伺服放大器内置的再生处理用晶体管出现故障
＞因措施
再生晶体管发生短路故障因再次接通电源重新显示时，
更换伺服放大器
注意：若再生晶体管发生生短路故障则有可能引起火，因此再生晶体管异常报警信号输出时请迅速将主电源置于OFF
=POt-I Y方向伺服驱动器显示
Y方向驱动器处于原点位置时显示
三、关于报警复位
存在报警复位不能解除的报警。

对于报警复位不能解除的报警，请在切为一次电源后（或切断前）按照“第三节报警的处理方法排除报警原因，然后再次接通电源，以此进行复位。

报警的复位按以下任意方式进行：
将报警复位（RST：指令序列输入信号）置于ON一次后再置于OFF。

•触摸屏上的试运行模式［FnOS］：实行报警复位。

•在报警显示画面上同时按住［A］键和［V］1秒钟以上。

•使用PC加载器的“监控”指令上的报警复位。

•报警复位后，返回到参数1人2_77：初始显示（触摸屏）”上所设定的显示内容。

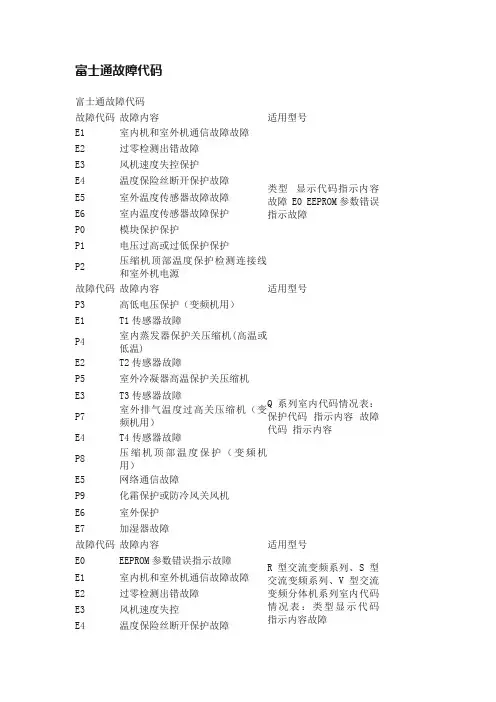

富士通故障代码富士通故障代码故障代码 故障内容 适用型号E1 室内机和室外机通信故障故障 类型 显示代码指示内容故障 E0 EEPROM 参数错误指示故障 E2 过零检测出错故障 E3 风机速度失控保护 E4 温度保险丝断开保护故障 E5 室外温度传感器故障故障 E6 室内温度传感器故障保护 P0 模块保护保护P1电压过高或过低保护保护P2压缩机顶部温度保护检测连接线和室外机电源故障代码 故障内容 适用型号 P3 高低电压保护（变频机用） Q 系列室内代码情况表：保护代码 指示内容 故障代码 指示内容E1 T1传感器故障P4 室内蒸发器保护关压缩机(高温或低温)E2 T2传感器故障P5 室外冷凝器高温保护关压缩机E3 T3传感器故障P7 室外排气温度过高关压缩机（变频机用）E4 T4传感器故障P8 压缩机顶部温度保护（变频机用）E5 网络通信故障P9 化霜保护或防冷风关风机 E6 室外保护 E7 加湿器故障故障代码 故障内容适用型号E0 EEPROM 参数错误指示故障 R 型交流变频系列、S 型交流变频系列、V 型交流变频分体机系列室内代码情况表：类型显示代码 指示内容故障E1 室内机和室外机通信故障故障 E2 过零检测出错故障 E3 风机速度失控E4温度保险丝断开保护故障E5 室外温度传感器故障故障E6 室内温度传感器故障保护P0 模块保护保护P1 电压过高或过低保护保护P2 压缩机顶部温度保护室外代码情况：只设L4指示灯，L4 长亮（运行）：L4以0.5HZ故障代码故障内容适用型号02、03 逆向串行信号异常故障点：室内、外信号接线，室内控制基板，室外控制基板异常04、05 顺向串行信号异常故障代码故障内容适用型号22 室温热敏电阻异常运转灯闪烁2次0。

55秒停5秒，定时灯闪烁0。

15亮/0。

1灭液晶显示：22-23故障作内容：22室温热敏电阻异常23管道热敏电阻异常23 管道热敏电阻异常。

富士变频器常见报警故障和显示故障及判断(1) 富士变频器OC报警键盘面板LCD显示:加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。

(2) 富士变频器OLU报警键盘面板LCD显示:变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

(3) 富士变频器OU1报警键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC 时，变频器做欠压LU报警。

(4) 富士变频器LU报警键盘面板LCD显示:欠电压。

如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。

若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。

(5)富士变频器EF报警键盘面板LCD显示:对地短路故障。

富士变频器显示“OC1”、“OC2”、“OC3”故障报警处理方法
变频器显示“OC1”、“OC2”、“OC3”故障信息分别为变频器加速中过电流、减速中过电流和恒速中过电流；
此故障产生的原因主要有以下几种。

(1)加速时间过短，这是过电流现象中最常见的。

依据不同的负载情况相应地调整加减速时间，就能消除此故障。

(2)大功率晶体管的损坏将引起OC故障：
造成大功率晶体管模块损坏的主要原因如下：①输出负载发生短路；②负载过大，大电流持续出现；③负载波动很大，导致浪涌电流过大，都可能引起OC故障，损坏功率模块。

(3)驱动大功率晶体管工作的驱动电路的损坏也是导致过流故障的原因。

驱动电路损坏表现出的最常见的现象就是缺相或三相输出电压不平衡。

(4)检测电路的损坏也会导致变频器显示OC故障，检测电流的霍尔传感器由于受温度、湿度等环境因数的影响，工作点很容易发生漂移，而导致变频器显示OC故障。

富士FRN-G9变频器说明书富士 FRNG9 变频器说明书一、产品概述富士 FRNG9 变频器是一款高性能的交流驱动设备，旨在为各种工业应用提供精确、高效且可靠的电机调速控制。

它采用了先进的控制技术和优化的电路设计，能够满足不同负载和工况下的运行需求。

FRNG9 变频器具有广泛的应用领域，包括风机、水泵、输送机、机床等。

其出色的调速性能和节能效果，不仅能提高设备的运行效率，还能降低能源消耗，为用户带来显著的经济效益。

二、产品特点1、高性能调速能够实现精确的电机转速调节，调速范围宽，精度高，满足各种工艺要求。

2、节能效果显著通过优化电机运行效率，降低能源消耗，特别是在负载变化较大的情况下，节能效果更为明显。

3、多种控制模式支持 V/F 控制、矢量控制等多种控制模式，用户可根据不同的负载特性和应用场景进行选择。

4、强大的保护功能具备过流、过压、过载、过热等多种保护功能，确保变频器和电机的安全运行。

5、易于操作和调试采用人性化的操作界面和参数设置方式，方便用户进行操作和调试。

6、良好的适应性能够适应不同的电源环境和工作温度，保证在恶劣条件下的稳定运行。

三、技术规格1、输入电源电压范围：＿____频率范围：＿____2、输出频率范围：＿____精度：＿____3、过载能力一般过载：＿____短时过载：＿____4、控制方式V/F 控制矢量控制5、通信接口支持_____等通信协议四、安装与接线1、安装环境安装场所应干燥、通风良好，无腐蚀性气体和粉尘。

环境温度应在_____范围内，避免阳光直射。

安装时应远离强电磁干扰源。

2、安装方式可以采用壁挂式或柜式安装，确保安装牢固。

3、接线要求输入电源线和输出电机线应按照规定的线径和接线方式进行连接，确保接触良好。

控制线应采用屏蔽线，并正确接地，以减少干扰。

五、操作与显示1、操作面板操作面板上设有各种按键和显示屏，用于参数设置、运行状态显示和操作控制。

按键功能包括启动、停止、调速、菜单切换等。

富士变频器报警：ER1/ER2/ER3/ER4/ER5/ER6/ER71：报警ER1：为CPU内存故障，如没有其他问题，把CPU换掉就可以，还有是E9S的Er1是存储器的内容丢失，跟干扰有关，大部分可恢复。

但参数是保密的。

2：报警ER2：大部分是cpu板坏引起的，要更换cpu板，价格昂贵。

3:报警ER3：大部分是cpu板坏引起的，要更换cpu板，价格昂贵，有些是由于外部噪声引起的，初始化以下试验一下。

4：ER4和ER5，使变频器的外围选件出现问题。

5：ER6:是变频器的操作错误，如果排除操作问题可能就是CPU版坏了。

6：ER7：是变频器自整定不良引起的，一般是由于接触器检测辅助端子有过多的灰尘引起的接触不良引起的，如果是富士G11的变频器接触器的主触点不好也会报警ER7故障如果你启动变频器的自整定的命令是报警ER7现象一般是电源板的检测电路部分特别是光藕A7800和周围的比较器出现问题。

如果不行只能更换电源板，富士G9系列报ER7有些是CPU板的故障，故障率还比较高。

富士变频器报警：OC,0C1,0C2,0C3:故障的维修对策富士变频器报警：OC,0C1,0C2,0C3:故障的维修对策富士变频器常见故障的维修对策变频调速器作为一种高效节能的电机调速装置在黄骅港煤炭装卸设备中得到了广泛应用。

其中采用较多的日本富士变频器，使用多年后已渐入故障高发期。

下面就富士变频器的一些常见故障及判断解决方法介绍如下。

一、oC1、OC2、OC3故障故障显示OC1，0C2，0C3，是富士变频器最常见的故障之一，它指变频器加速、减速和恒速中过电流，此故障产生的原因有以下几种。

1．加减速时间过短，这是最常见的过电流现象。

可依据不同的负载情况相应调整加减速时间，就能消除此故障。

2．大功率晶体管损坏也可能引起OC报警。

从早期的用于G2(P2)，G5(P5)，G7(P7)系列的GTR模块，到G9(P9)系列的IGBT模块，以至IPM模块，无论从封装技术还是保护性能，都有了很大提高，高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的发展趋势。

富士变频器维修技术知识富士变频器是中国常见的变频器品牌，进入中国市场超过20年，曾经一度销量占领中国市场第一名位置，目前在中国拥有量非常大，常见有G7,P7,G9,P9,G11,P11,V G7,V G9,V G11,E7,E9,E11等系列，在中国市场富士变频器维修和保养已经变得非常重要，富士变频器维修技术也是一种相对成熟的技术，不过目前国内富士变频器维修公司仍然以换板为主，浪费了很多资源，因此提高富士变频器维修技术水平非常迫切，对中国工控行业非常重要。

一、常见富士变频器报警代码和处理方法(1)O C报警键盘面板L C D显示:加、减、恒速时过电流。

对于短时间大电流的O C报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成O C3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、O C2”报警且不能复位或一上电就显示“O C3”报警，则可能是主板出了问题;若一按R U N键就显示“O C3”报警，则是驱动板坏了。

(2)O L U报警键盘面板L C D显示:变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

(3)O U1报警键盘面板L C D显示:加速时过电压。

当通用变频器出现“O U”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板L C D显示电压不同，则主板的检测电路有故障，需更换主板。

富士变频器lu报警处理方法
富士变频器是一种用来控制电动机转速的设备，它常常被用于工业生产中。

然而，在使用过程中，有时会出现报警的情况。

其中，富士变频器LU报警是比较常见的一种报警状态，需要及时处理才能保证设备的正常运行。

富士变频器LU报警可能有多种原因，比如过载、过热、电源故障等。

针对不同的报警原因，我们可以采取不同的处理方法。

首先，如果富士变频器LU报警是由过载引起的，我们可以先检查负载情况。

如果负载过重，可以考虑减少负载或者增加变频器的容量。

同时，也要检查电机是否有异常，如果有，需要及时修理或更换。

其次，如果富士变频器LU报警是由过热引起的，可以检查变频器的散热情况。

确保变频器周围没有堵塞物，同时可以考虑增加散热设备，如风扇等。

此外，也需要检查变频器内部的散热器是否正常工作，如果有损坏，需要及时更换。

另外，如果富士变频器LU报警是由电源故障引起的，可以检查电源线路是否正常连接。

特别是需要检查三相电源是否正常，如果出现断相或者电压不平衡等情况，都可能导致报警。

在发现问题后，我们需要及时修复电源故障，保证电源供应的稳定性。

除了以上几种常见原因外，富士变频器LU报警还可能由其他原因引起，比如控
制信号异常、电路板故障等。

在面对这些情况时，我们可以参考设备的说明书，按照相关的故障排查步骤进行处理，或者联系供应商或专业人士进行维修。

总之，富士变频器LU报警是一个需要及时处理的问题，不同的报警原因需要采取不同的处理方法。

在处理过程中，我们应该仔细分析报警原因，找出问题所在，并采取相应的措施解决，以确保设备的正常运行。

富士变频器常见故障及解决方法变频器解决方案变频调速器作为一种高效节能的电机调速装置在黄哗港煤炭装卸设备中得到了广泛应用。

其中接受较多的日本富士，使用多年后已渐入故障高发期。

下面就富士变频器的一些常见故障及判定解决方法介绍如下。

一、OC1、OC2、OC3故障故障显示OC1、OC2、OC3，是富士变频器常见的故障之一，它指变频器加速、减速和恒速中过电流，此故障产生的原因有以下几种。

1．加减速时间过短，这是常见的过电流现象。

可依据不同的负载情况相应调整加减速时间，就能除去此故障。

2．大功率晶体管损坏也可能引起OC报警。

从早期的用于G2（P2），G5（P5），G7（P7）系列的GTR模块，到G9（P9）系列的IGBT模块，以至IPM模块，无论从封装技术还是保护性能，都有了很大提高，高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的进展趋势。

大功率晶体管模块的损坏紧要有以下几种原因：（1）输出负载短路；（2）负载过大，大电流持续显现；（3）负载波动很大，导致浪涌电流过大。

3．大功率晶体管的驱动电路损坏导致过流报警。

富士G7S、G9S分别使用了PC922和PC923两种光祸作为驱动电路的核心部分。

由于内置放大电路设计简单，被包括富士变频器在内的多家变频器厂家广泛使用。

驱动电路损坏的常见现象就是缺相，或三相输出电压不平衡。

4．检测电路的损坏导致变频器显示OC报警。

检测电流的霍尔由于受温湿度等环境因素的影响，工作点很简单飘移，导致OC报警。

二、损坏开关电源损坏的特征是变频器上电无显示。

富士G5S接受两级开关电源，先把中心直流回路的直流电压由500V左右转换成300V 左右，然后再通过一级开关电源输出5V、24V等多路电源。

开关电源损坏常见的有开关管击穿、脉冲变压器烧坏以及次级输出整流损坏。

滤波使用时间过长，导致电容特性变化，带载本领下降，也很简单造成开关电源损坏。

富士G9S使用一片开关电源专用的波形发生芯片，由于主回路高电压的窜入，常常会导致此芯片损坏且较难修复。

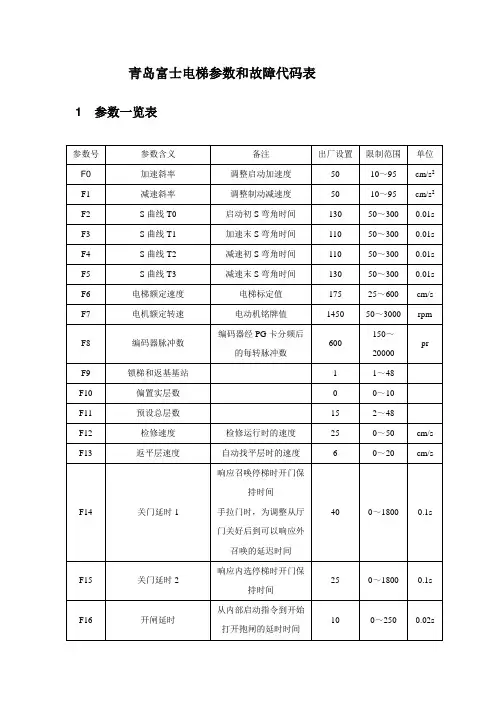

富士电梯部分故障代码————————————————————————————————作者：————————————————————————————————日期：许继接触过的都是用新时达的主板新时达SM系统故障代码表内容原因对策02：运行中门锁脱开（急停）运行中门刀擦门球调正门刀与门球的间隙门锁松松动压紧线头03：错位（直过45cm），撞到上限位开关时修正，即层楼置为最高层上限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器04：错位（直过45cm），撞到下限位开关时修正，即层楼置为最低层下限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器05：电梯到站无法开门门锁短接停止短接门电机打滑检查皮带门机不工作检查门机控制器06：门关不上，蜂鸣器响关门时门锁无法合上检查门锁安全触板动作检查外呼按钮外呼近钮卡死检查安全触板门电机打滑--门机不工作--08：通讯中断通讯受到干扰检查通讯线是否远离强电通讯中断连接通讯线终端电阻未短接短接终端电阻09：变频器出错，急停，停止运行变频器故障对应变频器故障代码检查10：错位（超过45cm），撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器11：错位（超过45cm），撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器12：错位（超过45cm），撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器13：错位（超过45cm），撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器17：参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18：写楼层时不符设定参数与实际楼层不对设定成一致平层插板偏离调整平层插板平层感应器受到干扰平层感应器接地，整理线路22：电梯反向溜车变频器未工作检查变频器严重超载调整超载开关编码器坏更换编码器23：电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关24：电梯失速急停机械上有卡死现象，如：安全钳动作，蜗轮蜗杆咬死，电机轴咬死检查安全钳，蜗轮、蜗杆、齿轮箱、电梯轴承抱闸未可靠张开检查抱闸张紧力编码器损坏检查编码器连线或更换31：电梯溜车急停抱闸弹簧过松检查抱闸状况，紧抱闸弹簧严重超载减轻轿厢重量，调整超载开关钢丝绳打滑更换绳轮或钢丝绳编码器损坏更换编码器32：安全回糨断开急停相序继电器工作不正常检查相序安全回路动作检查安全回路35：抱闸接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连接线X4输入信号断开--36：电机电源接触器保护，停止启动接触器坏，不能正常吸合更换接触器接触器卡死检查连线X15信号断开--37：门锁继电器保护，停止启动接触器损坏，不能正常吸合更换接触器接触器卡死检查接线输入信号X9与X3不一致--39：安全回路触点保护其中KAS的副常开点是进主板的检测信号，另外KAS 的线圈电压也进主板检测，这两路的检测信号应该是一致动作的。
