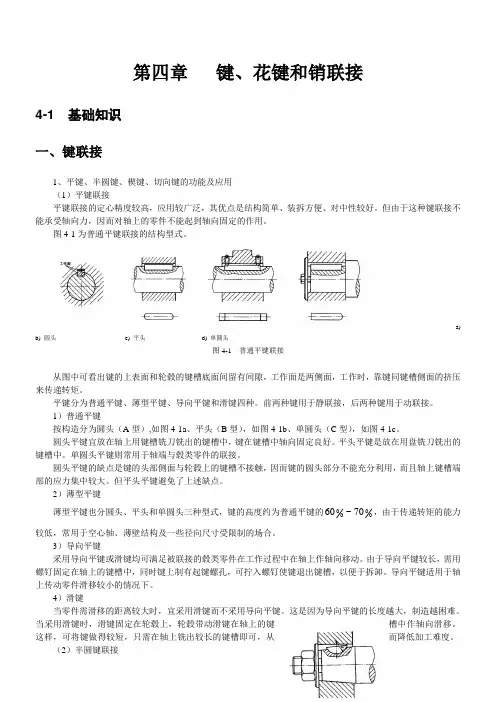

第四章键、花键和销联接4-1 基础知识一、键联接1、平键、半圆键、楔键、切向键的功能及应用(1)平键联接平键联接的定心精度较高,应用较广泛,其优点是结构简单、装拆方便、对中性较好。
但由于这种键联接不能承受轴向力,因而对轴上的零件不能起到轴向固定的作用。
图4-1为普通平键联接的结构型式。
a)b) 圆头c) 平头d) 单圆头图4-1 普通平键联接从图中可看出键的上表面和轮毂的键槽底面间留有间隙,工作面是两侧面,工作时,靠键同键槽侧面的挤压来传递转矩。
平键分为普通平键、薄型平键、导向平键和滑键四种。
前两种键用于静联接,后两种键用于动联接。
1)普通平键按构造分为圆头(A型),如图4-1a、平头(B型),如图4-1b、单圆头(C型),如图4-1c。
圆头平键宜放在轴上用键槽铣刀铣出的键槽中,键在键槽中轴向固定良好。
平头平键是放在用盘铣刀铣出的键槽中。
单圆头平键则常用于轴端与毂类零件的联接。
圆头平键的缺点是键的头部侧面与轮毂上的键槽不接触,因而键的圆头部分不能充分利用,而且轴上键槽端部的应力集中较大。
但平头平键避免了上述缺点。
2)薄型平键60~70,由于传递转矩的能力薄型平键也分圆头、平头和单圆头三种型式,键的高度约为普通平键的0000较低,常用于空心轴、薄壁结构及一些径向尺寸受限制的场合。
3)导向平键采用导向平键或滑键均可满足被联接的毂类零件在工作过程中在轴上作轴向移动。
由于导向平键较长,需用螺钉固定在轴上的键槽中,同时键上制有起键螺孔,可拧入螺钉使键退出键槽,以便于拆卸。
导向平键适用于轴上传动零件滑移较小的情况下。
4)滑键当零件需滑移的距离较大时,宜采用滑键而不采用导向平键。
这是因为导向平键的长度越大,制造越困难。
当采用滑键时,滑键固定在轮毂上,轮毂带动滑键在轴上的键槽中作轴向滑移。
这样,可将键做得较短,只需在轴上铣出较长的键槽即可,从而降低加工难度。
(2)半圆键联接半圆键联接工艺性较好,装配方便,尤其适用于锥形轴端与轮毂的联接。

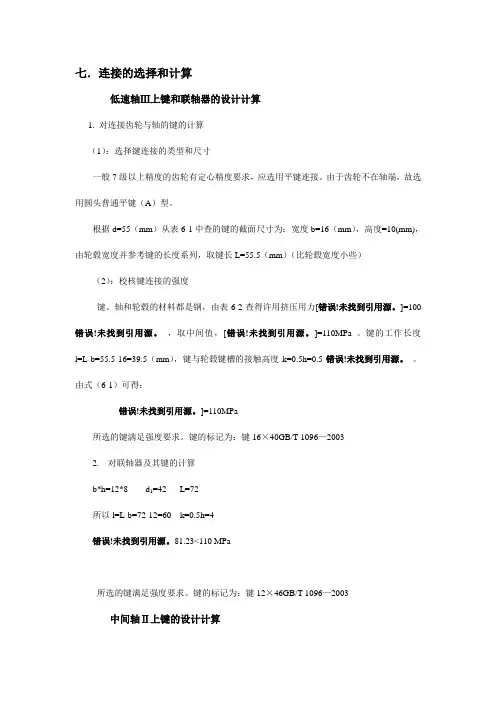

七.连接的选择和计算低速轴Ⅲ上键和联轴器的设计计算1. 对连接齿轮与轴的键的计算(1):选择键连接的类型和尺寸一般7级以上精度的齿轮有定心精度要求,应选用平键连接。
由于齿轮不在轴端,故选用圆头普通平键(A)型。
根据d=55(mm)从表6-1中查的键的截面尺寸为:宽度b=16(mm),高度=10(mm),由轮毂宽度并参考键的长度系列,取键长L=55.5(mm)(比轮毂宽度小些)(2):校核键连接的强度键、轴和轮毂的材料都是钢,由表6-2查得许用挤压用力[错误!未找到引用源。
]=100错误!未找到引用源。
,取中间值,[错误!未找到引用源。
]=110MPa 。
键的工作长度l=L-b=55.5-16=39.5(mm),键与轮毂键槽的接触高度k=0.5h=0.5错误!未找到引用源。
由式(6-1)可得:错误!未找到引用源。
]=110MPa所选的键满足强度要求。
键的标记为:键16×40GB/T 1096—20032. 对联轴器及其键的计算b*h=12*8 d1=42 L=72所以l=L-b=72-12=60 k=0.5h=4错误!未找到引用源。
81.23<110 MPa所选的键满足强度要求。
键的标记为:键12×46GB/T 1096—2003中间轴Ⅱ上键的设计计算1. 对连接小齿轮与轴的键的计算(1):选择键连接的类型和尺寸一般7级以上精度的齿轮有定心精度要求,应选用平键连接。
由于齿轮不在轴端,故选用圆头普通平键(A)型。
根据d=45(mm)从表6-1中查的键的截面尺寸为:宽度b=14(mm),高度h=9(mm),由轮毂宽度并参考键的长度系列,取键长L=61(mm)(比轮毂宽度小些)(2):校核键连接的强度键、轴和轮毂的材料都是钢,由表6-2查得许用挤压用力[错误!未找到引用源。
]=100错误!未找到引用源。
,取其平均值,[错误!未找到引用源。
]=110MPa 。
键的工作长度l=L-b=61-14=47(mm),键与轮毂键槽的接触高度k=0.5h=0.5错误!未找到引用源。

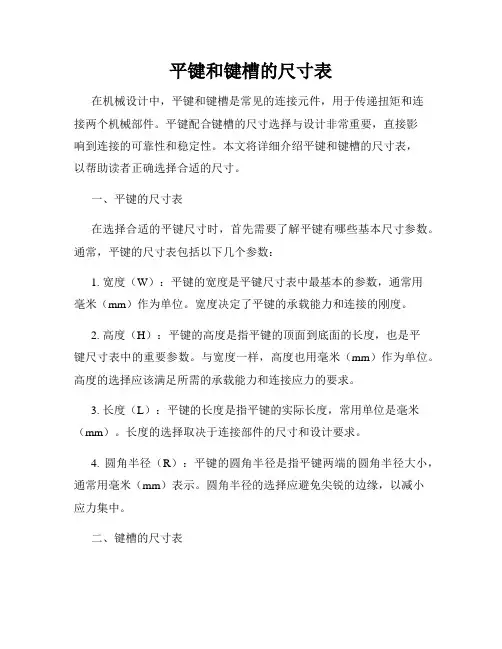

平键和键槽的尺寸表在机械设计中,平键和键槽是常见的连接元件,用于传递扭矩和连接两个机械部件。
平键配合键槽的尺寸选择与设计非常重要,直接影响到连接的可靠性和稳定性。
本文将详细介绍平键和键槽的尺寸表,以帮助读者正确选择合适的尺寸。
一、平键的尺寸表在选择合适的平键尺寸时,首先需要了解平键有哪些基本尺寸参数。
通常,平键的尺寸表包括以下几个参数:1. 宽度(W):平键的宽度是平键尺寸表中最基本的参数,通常用毫米(mm)作为单位。
宽度决定了平键的承载能力和连接的刚度。
2. 高度(H):平键的高度是指平键的顶面到底面的长度,也是平键尺寸表中的重要参数。
与宽度一样,高度也用毫米(mm)作为单位。
高度的选择应该满足所需的承载能力和连接应力的要求。
3. 长度(L):平键的长度是指平键的实际长度,常用单位是毫米(mm)。
长度的选择取决于连接部件的尺寸和设计要求。
4. 圆角半径(R):平键的圆角半径是指平键两端的圆角半径大小,通常用毫米(mm)表示。
圆角半径的选择应避免尖锐的边缘,以减小应力集中。
二、键槽的尺寸表键槽是接收平键的开槽部分,用于固定和定位平键。
为了确保平键和键槽的配合性和稳定性,键槽的尺寸表中包含以下几个重要参数:1. 宽度(W):键槽的宽度是指键槽内部的间距,通常以毫米(mm)为单位。
宽度应与平键的宽度相匹配,以确保平键能够正确插入键槽。
2. 深度(D):键槽的深度是指键槽的开槽深度,常用单位是毫米(mm)。
深度的选择应该满足平键的高度,以确保平键能够完全嵌入键槽。
3. 长度(L):键槽的长度是指键槽的实际长度,通常用毫米(mm)表示。
长度的选择应等于或稍大于平键的长度,以确保键槽能够完全容纳平键。
4. 圆角半径(R):键槽的圆角半径是指键槽两端的圆角半径大小,通常以毫米(mm)表示。
圆角半径的选择与平键的圆角半径相匹配,以避免尖锐的边缘和应力集中。
三、实际应用中的尺寸选择在实际的机械设计和制造中,选择合适的平键和键槽尺寸需要考虑多方面的因素,包括承载能力、连接应力、尺寸容差、工艺要求等。
轴类零件的工作图,一般只用一个主视图,在有键槽和孔的地方,增加必要的局部剖面或剖视图。
对于退刀槽中心孔等细小的结构,必要时应绘制局部放大图,以确切表达出其形状并标注尺寸。
二、尺寸标注轴类零件大多都是回转体,因此主要是标注直径和轴向长度尺寸,标注尺寸时,应特别注意有配合关系的部分。
当各轴段直径有几段相同时,都应逐一标注不得省略。
即使是圆角和倒角,也应标注无遗,或者在技术要求中说明。
标注长度尺寸时首先应选取好基准面,并尽量使尺寸的标注反映加工工艺要求,不允许出现封闭的尺寸链,避免给机械加工造成困难。
图6.3.1为轴类零件长度尺寸的标注示例,图中2为主要基准面,1为辅助基准面。
注意图中键槽位置的标注方法。
图6.3.1 轴的长度尺寸标注三、尺寸公差轴类零件工作图有以下几处需要标注尺寸公差1)安装传动零件(齿轮、蜗轮、带轮、链轮等),轴承以及其它回转体与密封装置处轴的直径公差。
公差值按装配图中选定的配合性质从公差配合(附表1.6或附表1.7)中查出。
2)键槽的尺寸公差。
键槽的宽度和深度的极限偏差按键联接标准规定从附表4.12或其它有关资料中查出。
3)轴的长度公差。
在减速器中一般不作尺寸链的计算,不必标注长度公差。
四、表面粗糙度轴的各个表面都要加工,与轴承相配合表面及轴肩端面粗糙度的选择参考表6.3.1选择;其它表面粗糙度数值可按表6.3.2 推荐的选择。
表6.3.1 配合面的表面粗糙度值注:1 与/P0/P6(/P6x)级公差轴承配合的I轴,其公差等级一般为IT6,外壳孔一般为IT7。
2 IT为轴配合部分的标准公差值见附表1.2。
表6.3.2 轴加工表面粗糙度R a推荐数值五、形位公差1.轴形位公差项目推荐在轴的零件工作图上,应标注必要的形位公差,以保证减速器的装配质量及工作性能。
表6.2.3列出了轴上应标注的形位公差项目及其对工作性能的影响,供设计时参考。
表6.2.3 轴的形位公差推荐项目内容项目符号精度等级对工作性能影响形状公差与传动零件相配合直径的圆度7∽8影响传动零件与轴配合的松紧及对中性。
前言在本学期临近期末的近半个月时间里,学校组织工科学院的学生开展了锻炼学生动手和动脑能力的课程设计。
在这段时间里,把学到的理论知识用于实践。
课程设计每学期都有,但是这次和我以往做的不一样的地方:单独一个人完成一组设计数据。
这就更能让学生的能力得到锻炼。
但是在有限的时间里完成对于现阶段的我们来说比较庞大的“工作”来说,虽然能够按时间完成,但是相信设计过程中的不足之处还有多。
希望老师能够指正。
总的感想与总结有一下几点:1.通过了3周的课程设计使我从各个方面都受到了机械设计的训练,对机械的有关各个零部件有机的结合在一起得到了深刻的认识。
2.由于在设计方面我们没有经验,理论知识学的不牢固,在设计中难免会出现这样那样的问题,如:在选择计算标准件是可能会出现误差,如果是联系紧密或者循序渐进的计算误差会更大,在查表和计算上精度不够准3.在设计的过程中,培养了我综合应用机械设计课程及其他课程的理论知识和应用生产实际知识解决工程实际问题的能力,在设计的过程中还培养出了我们的团队精神,大家共同解决了许多个人无法解决的问题,在这些过程中我们深刻地认识到了自己在知识的理解和接受应用方面的不足,在今后的学习过程中我们会更加努力和团结。
最后,衷心感谢老师的指导和同学给予的帮助,才能让我的这次设计顺利按时完成。
目录一.传动装置总体设计 (4)二.电动机的选择 (4)三.运动参数计算 (6)四.蜗轮蜗杆的传动设计 (7)五.蜗杆、蜗轮的基本尺寸设计 (13)六.蜗轮轴的尺寸设计与校核 (15)七.减速器箱体的结构设计 (18)八.减速器其他零件的选择 (21)九.减速器附件的选择 (23)十.减速器的润滑 (25)参数选择:卷筒直径:D=400mm运输带有效拉力:F=4000N运输带速度:0.75=0.75m/s工作环境:三相交流电源,三班制工作,单向运转,载荷平稳,空载启动,常温连续工作一、传动装置总体设计:根据要求设计单级蜗杆减速器,传动路线为:电机——连轴器——减速器——连轴器——带式运输机。

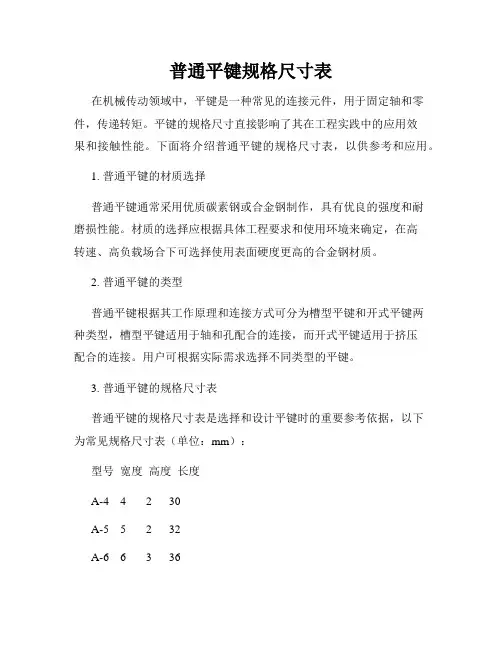

普通平键规格尺寸表在机械传动领域中,平键是一种常见的连接元件,用于固定轴和零件,传递转矩。
平键的规格尺寸直接影响了其在工程实践中的应用效果和接触性能。
下面将介绍普通平键的规格尺寸表,以供参考和应用。
1. 普通平键的材质选择普通平键通常采用优质碳素钢或合金钢制作,具有优良的强度和耐磨损性能。
材质的选择应根据具体工程要求和使用环境来确定,在高转速、高负载场合下可选择使用表面硬度更高的合金钢材质。
2. 普通平键的类型普通平键根据其工作原理和连接方式可分为槽型平键和开式平键两种类型,槽型平键适用于轴和孔配合的连接,而开式平键适用于挤压配合的连接。
用户可根据实际需求选择不同类型的平键。
3. 普通平键的规格尺寸表普通平键的规格尺寸表是选择和设计平键时的重要参考依据,以下为常见规格尺寸表(单位:mm):型号宽度高度长度A-4 4 2 30A-5 5 2 32A-6 6 3 36A-8 8 4 40B-6 6 3 50B-8 8 4 60C-8 8 5 70C-10 10 6 804. 普通平键的安装与维护在安装普通平键时,应注意平键的方向和位置,保证其牢固连接轴和零件,以避免出现松动或脱落的情况。
在使用过程中,定期检查平键的状态和磨损程度,如有磨损应及时更换,以确保系统的正常运行。
总结:通过了解普通平键的规格尺寸表和选择要点,可以更好地进行平键的设计和应用,提高连接的可靠性和稳定性。
在实际工程中,应根据具体需求选择合适的平键类型和尺寸,确保其正常运行和使用效果。

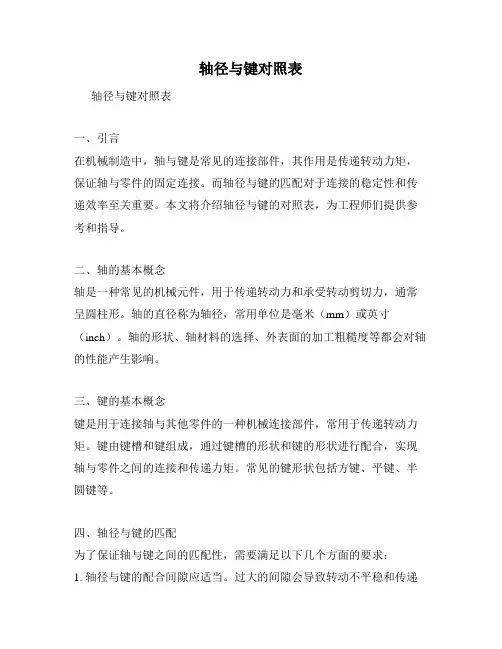

轴径与键对照表轴径与键对照表一、引言在机械制造中,轴与键是常见的连接部件,其作用是传递转动力矩,保证轴与零件的固定连接。
