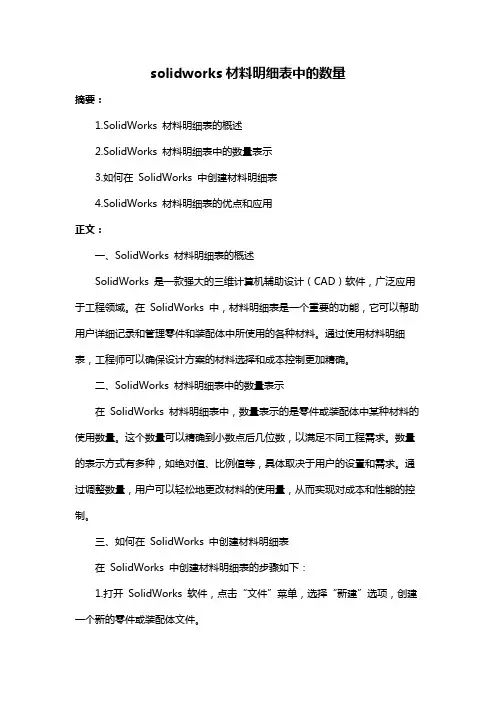

solidworks材料明细表中的数量摘要:1.SolidWorks 材料明细表的概述2.SolidWorks 材料明细表中的数量表示3.如何在SolidWorks 中创建材料明细表4.SolidWorks 材料明细表的优点和应用正文:一、SolidWorks 材料明细表的概述SolidWorks 是一款强大的三维计算机辅助设计(CAD)软件,广泛应用于工程领域。
在SolidWorks 中,材料明细表是一个重要的功能,它可以帮助用户详细记录和管理零件和装配体中所使用的各种材料。
通过使用材料明细表,工程师可以确保设计方案的材料选择和成本控制更加精确。
二、SolidWorks 材料明细表中的数量表示在SolidWorks 材料明细表中,数量表示的是零件或装配体中某种材料的使用数量。
这个数量可以精确到小数点后几位数,以满足不同工程需求。
数量的表示方式有多种,如绝对值、比例值等,具体取决于用户的设置和需求。
通过调整数量,用户可以轻松地更改材料的使用量,从而实现对成本和性能的控制。
三、如何在SolidWorks 中创建材料明细表在SolidWorks 中创建材料明细表的步骤如下:1.打开SolidWorks 软件,点击“文件”菜单,选择“新建”选项,创建一个新的零件或装配体文件。
2.在设计界面中,选择“插入”菜单,点击“材料明细表”,在零件或装配体上创建一个材料明细表。
3.双击材料明细表,打开“材料明细表编辑器”。
4.在“材料明细表编辑器”中,用户可以添加、删除和修改材料信息,以及设置材料的数量。
5.完成材料明细表的编辑后,点击“关闭”按钮,回到设计界面。
6.最后,保存文件并进行打印或导出。
四、SolidWorks 材料明细表的优点和应用SolidWorks 材料明细表具有以下优点:1.方便用户记录和管理材料信息,提高工作效率。
2.精确控制材料的使用量,降低成本和浪费。
3.便于进行材料成本分析和预算。
SolidWorks 材料明细表在工程领域中有广泛的应用,如机械制造、电子设备、建筑结构等。

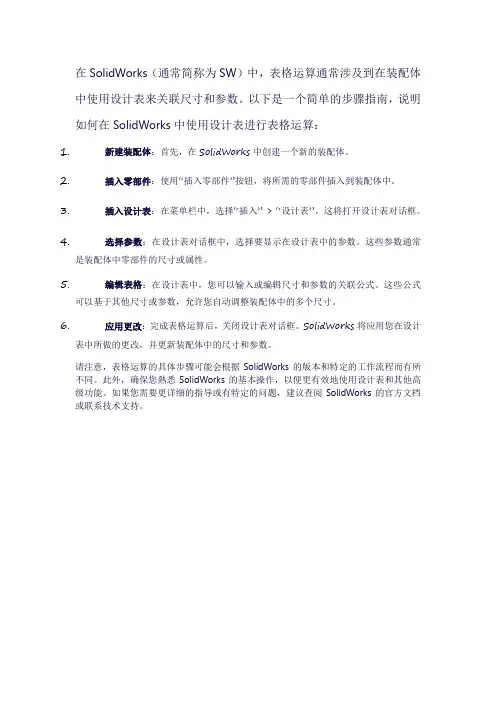

在SolidWorks(通常简称为SW)中,表格运算通常涉及到在装配体中使用设计表来关联尺寸和参数。
以下是一个简单的步骤指南,说明如何在SolidWorks中使用设计表进行表格运算:
1.新建装配体:首先,在SolidWorks中创建一个新的装配体。
2.插入零部件:使用“插入零部件”按钮,将所需的零部件插入到装配体中。
3.插入设计表:在菜单栏中,选择“插入” > “设计表”。
这将打开设计表对话框。
4.选择参数:在设计表对话框中,选择要显示在设计表中的参数。
这些参数通常
是装配体中零部件的尺寸或属性。
5.编辑表格:在设计表中,您可以输入或编辑尺寸和参数的关联公式。
这些公式
可以基于其他尺寸或参数,允许您自动调整装配体中的多个尺寸。
6.应用更改:完成表格运算后,关闭设计表对话框。
SolidWorks将应用您在设计
表中所做的更改,并更新装配体中的尺寸和参数。
请注意,表格运算的具体步骤可能会根据SolidWorks的版本和特定的工作流程而有所不同。
此外,确保您熟悉SolidWorks的基本操作,以便更有效地使用设计表和其他高级功能。
如果您需要更详细的指导或有特定的问题,建议查阅SolidWorks的官方文档或联系技术支持。

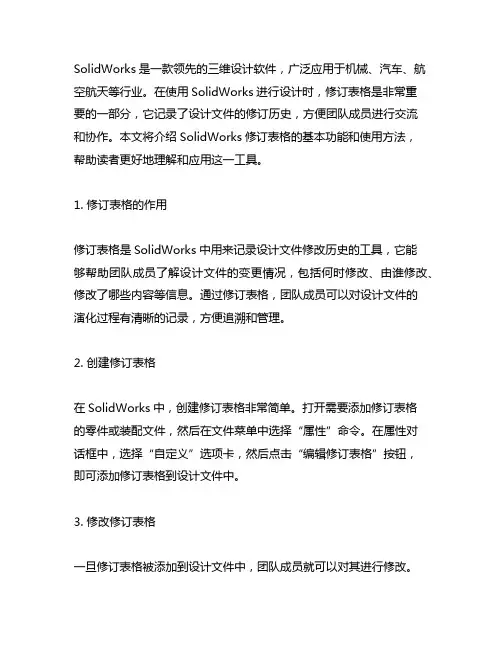

SolidWorks是一款领先的三维设计软件,广泛应用于机械、汽车、航空航天等行业。
在使用SolidWorks进行设计时,修订表格是非常重要的一部分,它记录了设计文件的修订历史,方便团队成员进行交流和协作。
本文将介绍SolidWorks修订表格的基本功能和使用方法,帮助读者更好地理解和应用这一工具。
1. 修订表格的作用修订表格是SolidWorks中用来记录设计文件修改历史的工具,它能够帮助团队成员了解设计文件的变更情况,包括何时修改、由谁修改、修改了哪些内容等信息。
通过修订表格,团队成员可以对设计文件的演化过程有清晰的记录,方便追溯和管理。
2. 创建修订表格在SolidWorks中,创建修订表格非常简单。
打开需要添加修订表格的零件或装配文件,然后在文件菜单中选择“属性”命令。
在属性对话框中,选择“自定义”选项卡,然后点击“编辑修订表格”按钮,即可添加修订表格到设计文件中。
3. 修改修订表格一旦修订表格被添加到设计文件中,团队成员就可以对其进行修改。
通过双击修订表格,可以打开表格进行编辑。
在修订表格中,可以添加新的修订行或修改已有的修订内容,包括修订日期、修订说明、修订人等信息。
通过及时更新修订表格,可以保证设计文件的修改历史得到准确记录。
4. 查看修订历史SolidWorks修订表格不仅可以编辑,还可以查看修订历史。
通过修订表格的查看功能,团队成员可以了解设计文件的修改情况,包括之前的修订版本、修改的内容等信息。
这为团队成员之间的交流和协作提供了重要参考。
5. 修订表格的管理在团队协作中,修订表格的管理非常重要。
团队成员需要定期查看和更新修订表格,及时记录设计文件的修改历史。
团队管理者需要对修订表格进行统一管理,确保其准确、完整。
通过合理的修订表格管理,可以提高团队协作效率,减少交流误差。
总结SolidWorks修订表格是团队协作中非常重要的工具,它记录了设计文件的修改历史,方便团队成员了解和管理设计文件。

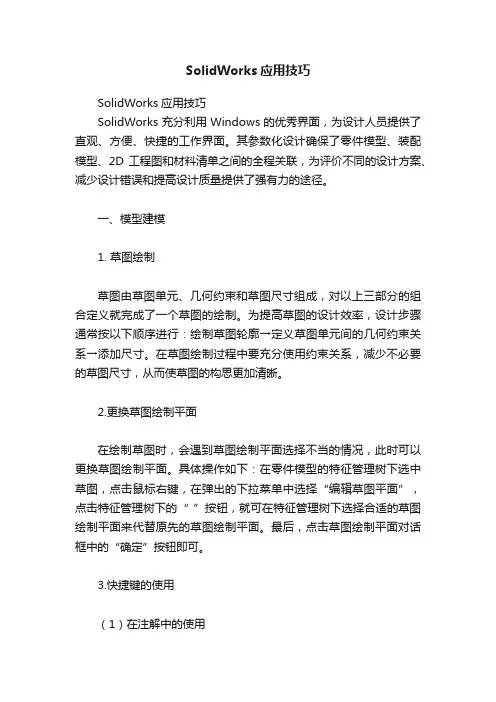

SolidWorks应用技巧SolidWorks应用技巧SolidWorks充分利用Windows的优秀界面,为设计人员提供了直观、方便、快捷的工作界面。
其参数化设计确保了零件模型、装配模型、2D工程图和材料清单之间的全程关联,为评价不同的设计方案、减少设计错误和提高设计质量提供了强有力的途径。
一、模型建模1. 草图绘制草图由草图单元、几何约束和草图尺寸组成,对以上三部分的组合定义就完成了一个草图的绘制。
为提高草图的设计效率,设计步骤通常按以下顺序进行:绘制草图轮廓→定义草图单元间的几何约束关系→添加尺寸。
在草图绘制过程中要充分使用约束关系,减少不必要的草图尺寸,从而使草图的构思更加清晰。
2.更换草图绘制平面在绘制草图时,会遇到草图绘制平面选择不当的情况,此时可以更换草图绘制平面。
具体操作如下:在零件模型的特征管理树下选中草图,点击鼠标右键,在弹出的下拉菜单中选择“编辑草图平面”,点击特征管理树下的“ ”按钮,就可在特征管理树下选择合适的草图绘制平面来代替原先的草图绘制平面。
最后,点击草图绘制平面对话框中的“确定”按钮即可。
3.快捷键的使用(1)在注解中的使用特殊符号如:直径“Ф”、度数“。
”、正负号“±”以及一些运算符号可以先在Word环境下创建,然后通过复制“CTRL+C”和粘贴“CTRL+V”快捷键复制到SolidWorks环境中。
(2)在绘制草图中的使用在绘制草图中,复制草图可以按照以下步骤完成:按住“CTRL”键,同时用鼠标逐个选择复制目标,点选草图放置位置,然后按“CTRL+V”即可。
4.完整设计信息产品模型的建立可以将表面粗糙度、尺寸公差、形位公差和设计基准等符号直接标注到几何实体模型上,形成包含完整设计信息的产品模型。
5.学习功能对于已存在的零件,拖动Feature Manager设计树上的退回控制棒来回退零件中的特征,可以让使用者看到模型生成的每一步,便于理解设计者的设计意图。

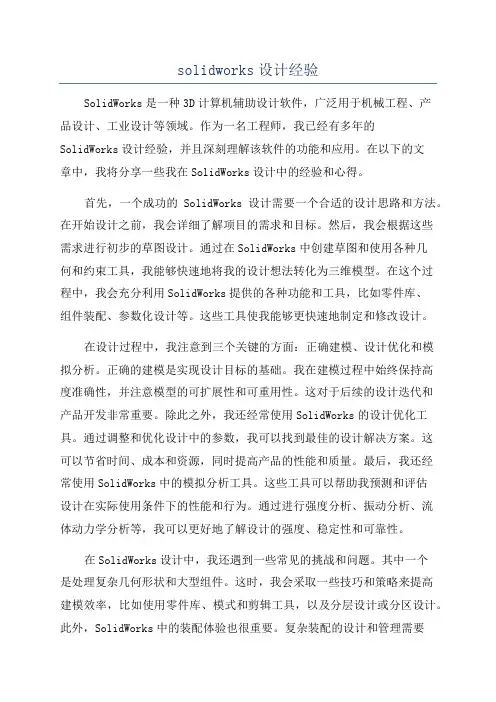

solidworks设计经验SolidWorks是一种3D计算机辅助设计软件,广泛用于机械工程、产品设计、工业设计等领域。
作为一名工程师,我已经有多年的SolidWorks设计经验,并且深刻理解该软件的功能和应用。
在以下的文章中,我将分享一些我在SolidWorks设计中的经验和心得。
首先,一个成功的SolidWorks设计需要一个合适的设计思路和方法。
在开始设计之前,我会详细了解项目的需求和目标。
然后,我会根据这些需求进行初步的草图设计。
通过在SolidWorks中创建草图和使用各种几何和约束工具,我能够快速地将我的设计想法转化为三维模型。
在这个过程中,我会充分利用SolidWorks提供的各种功能和工具,比如零件库、组件装配、参数化设计等。
这些工具使我能够更快速地制定和修改设计。
在设计过程中,我注意到三个关键的方面:正确建模、设计优化和模拟分析。
正确的建模是实现设计目标的基础。
我在建模过程中始终保持高度准确性,并注意模型的可扩展性和可重用性。
这对于后续的设计迭代和产品开发非常重要。
除此之外,我还经常使用SolidWorks的设计优化工具。
通过调整和优化设计中的参数,我可以找到最佳的设计解决方案。
这可以节省时间、成本和资源,同时提高产品的性能和质量。
最后,我还经常使用SolidWorks中的模拟分析工具。
这些工具可以帮助我预测和评估设计在实际使用条件下的性能和行为。
通过进行强度分析、振动分析、流体动力学分析等,我可以更好地了解设计的强度、稳定性和可靠性。
在SolidWorks设计中,我还遇到一些常见的挑战和问题。
其中一个是处理复杂几何形状和大型组件。
这时,我会采取一些技巧和策略来提高建模效率,比如使用零件库、模式和剪辑工具,以及分层设计或分区设计。
此外,SolidWorks中的装配体验也很重要。
复杂装配的设计和管理需要一些高级功能,如装配特征、协同设计和装配验证。
通过深入理解这些功能,并合理规划装配结构,我能够避免装配错误和冲突。

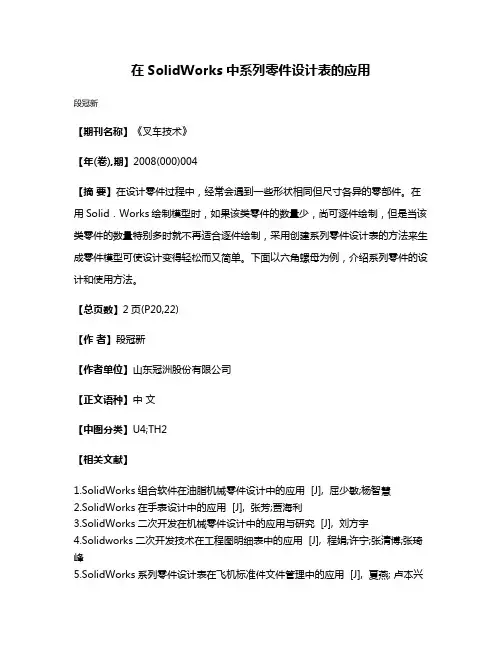

在SolidWorks中系列零件设计表的应用
段冠新
【期刊名称】《叉车技术》
【年(卷),期】2008(000)004
【摘要】在设计零件过程中,经常会遇到一些形状相同但尺寸各异的零部件。
在用Solid.Works绘制模型时,如果该类零件的数量少,尚可逐件绘制,但是当该类零件的数量特别多时就不再适合逐件绘制,采用创建系列零件设计表的方法来生成零件模型可使设计变得轻松而又简单。
下面以六角螺母为例,介绍系列零件的设计和使用方法。
【总页数】2页(P20,22)
【作者】段冠新
【作者单位】山东冠洲股份有限公司
【正文语种】中文
【中图分类】U4;TH2
【相关文献】
1.SolidWorks组合软件在油脂机械零件设计中的应用 [J], 屈少敏;杨智慧
2.SolidWorks在手表设计中的应用 [J], 张芳;贾海利
3.SolidWorks二次开发在机械零件设计中的应用与研究 [J], 刘方宇
4.Solidworks二次开发技术在工程图明细表中的应用 [J], 程娟;许宁;张清博;张琦峰
5.SolidWorks系列零件设计表在飞机标准件文件管理中的应用 [J], 夏燕; 卢本兴
因版权原因,仅展示原文概要,查看原文内容请购买。
solidworks的应用场合SolidWorks是一种机械设计软件,广泛应用于制造业、建筑业、航空航天业、医疗设备等领域。
下面将详细介绍SolidWorks的应用场合。
一、制造业1.1 机械制造SolidWorks是机械制造行业中最常用的软件之一。
它可以帮助工程师设计和模拟各种机械零部件和装配体,从而提高产品质量和生产效率。
例如,SolidWorks可以轻松地创建复杂的齿轮系统、液压系统或气动系统,并进行动态模拟测试。
1.2 汽车制造汽车制造行业也是SolidWorks的主要应用领域之一。
该软件可以帮助汽车设计师快速创建三维模型,并进行各种测试和分析,包括碰撞测试、流体动力学分析等。
这些测试可以帮助汽车制造商提高安全性能和燃油效率。
1.3 电子设备制造在电子设备制造领域,SolidWorks可以帮助工程师设计和模拟各种电路板和外壳,从而提高产品质量和可靠性。
此外,该软件还可以进行热分析和电磁兼容性测试,以确保设备在各种环境下都能正常工作。
二、建筑业2.1 建筑设计SolidWorks可以用于建筑设计中的各种元素,包括门窗、楼梯、扶手和栏杆等。
该软件还可以进行结构分析和模拟,以确保建筑物符合安全标准。
2.2 室内设计在室内设计领域,SolidWorks可以帮助设计师创建各种家具和装饰品,并进行虚拟布局。
此外,该软件还可以进行照明分析和声学分析,以提高室内环境的舒适度。
三、航空航天业SolidWorks在航空航天业中也有广泛的应用。
该软件可以帮助工程师设计和模拟各种飞行器部件和系统,包括机翼、发动机和控制系统等。
此外,SolidWorks还可以进行飞行动力学分析和气动力学分析,以确保飞行器的安全性能。
四、医疗设备在医疗设备制造领域,SolidWorks可以帮助工程师设计各种医疗设备,并进行虚拟测试。
例如,该软件可以用于创建人工关节、假肢和手术工具等。
此外,SolidWorks还可以进行生物力学分析和医学成像分析,以确保设备的安全性能和有效性。

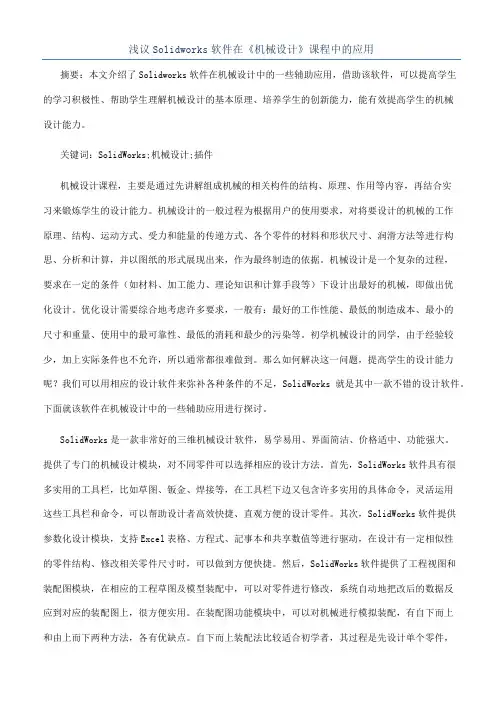

浅议Solidworks软件在《机械设计》课程中的应用摘要:本文介绍了Solidworks软件在机械设计中的一些辅助应用,借助该软件,可以提高学生的学习积极性、帮助学生理解机械设计的基本原理、培养学生的创新能力,能有效提高学生的机械设计能力。
关键词:SolidWorks;机械设计;插件机械设计课程,主要是通过先讲解组成机械的相关构件的结构、原理、作用等内容,再结合实习来锻炼学生的设计能力。
机械设计的一般过程为根据用户的使用要求,对将要设计的机械的工作原理、结构、运动方式、受力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算,并以图纸的形式展现出来,作为最终制造的依据。
机械设计是一个复杂的过程,要求在一定的条件(如材料、加工能力、理论知识和计算手段等)下设计出最好的机械,即做出优化设计。
优化设计需要综合地考虑许多要求,一般有:最好的工作性能、最低的制造成本、最小的尺寸和重量、使用中的最可靠性、最低的消耗和最少的污染等。
初学机械设计的同学,由于经验较少,加上实际条件也不允许,所以通常都很难做到。
那么如何解决这一问题,提高学生的设计能力呢?我们可以用相应的设计软件来弥补各种条件的不足,SolidWorks就是其中一款不错的设计软件。
下面就该软件在机械设计中的一些辅助应用进行探讨。
SolidWorks是一款非常好的三维机械设计软件,易学易用、界面简洁、价格适中、功能强大。
提供了专门的机械设计模块,对不同零件可以选择相应的设计方法。
首先,SolidWorks软件具有很多实用的工具栏,比如草图、钣金、焊接等,在工具栏下边又包含许多实用的具体命令,灵活运用这些工具栏和命令,可以帮助设计者高效快捷、直观方便的设计零件。
其次,SolidWorks软件提供参数化设计模块,支持Excel表格、方程式、記事本和共享数值等进行驱动,在设计有一定相似性的零件结构、修改相关零件尺寸时,可以做到方便快捷。
SolidWorks是一款常用的三维计算机辅助设计(CAD)软件,广泛应用于工程设计、产品设计和制造等领域。在SolidWorks软件中,标题块表是一个非常重要的功能,它在工程图纸中扮演着极其重要的角色。本文将围绕SolidWorks标题块表的作用展开讨论,旨在帮助读者更好地理解和运用这一功能。
1.概述 SolidWorks软件是一款功能强大的CAD软件,它具有丰富的设计功能和强大的建模能力,可以帮助工程师和设计师更高效地进行工程设计和产品开发。在使用SolidWorks进行设计时,工程图纸是不可或缺的一部分,而标题块表则是工程图纸中的重要组成部分之一。
2.标题块表的定义和作用 标题块表是SolidWorks软件中的一个特殊表格,通常出现在工程图纸的右上角或左下角。它包含了一系列关于工程图纸的重要信息,如图纸名称、图纸编号、版本号、设计者尊称、审核者尊称、日期等。标题块表的作用主要有以下几个方面:
3.提供基本信息 标题块表是工程图纸的基本信息载体,可以让读者在第一时间了解到工程图纸的重要信息,包括图纸的名称、编号、版本号等。这些基本信息对于工程设计、制造和使用过程中的各个环节都非常重要,它们可以帮助各个部门或个人更好地理解和使用图纸。 4.规范化图纸格式 标题块表还可以帮助规范化工程图纸的格式,统一图纸的编号格式、命名规范和版本管理,避免因为信息混乱而导致的错误使用和混乱管理。这对于一些大型项目或产品的开发、制造和维护来说尤为重要。
5.提高工作效率 由于标题块表可以提供工程图纸的基本信息,这就意味着在查找和使用图纸时可以更加高效。设计师、工程师、制造者或其他相关人员只需要一眼就可以了解到图纸的基本信息,不需要花费过多的时间和精力在查找基本信息上,这样就可以更加专注于工程设计和制造的其他环节。
6.方便管理和维护 标题块表中的版本号和日期等信息可以帮助管理者更好地管理和维护工程图纸。通过对版本号和日期的管理,管理者可以清楚地了解到图纸的使用情况和更新情况,及时进行图纸的更新和管理,避免因为使用过时图纸而导致的错误和损失。
SolidWorks软件在产品造型设计课程教学中的应用与探索SolidWorks是一款常用于产品造型设计的计算机辅助设计(CAD)软件。
在产品造型设计课程中,它的应用非常广泛,能够帮助学生更好地理解和掌握产品设计的基本原理和技能。
本文将深入探讨SolidWorks软件在产品造型设计课程中的应用与探索。
一、SolidWorks软件的基本介绍SolidWorks是由美国达索系统公司(DS SolidWorks Corp.)开发的一款三维CAD软件,它具有直观的用户界面和丰富的功能模块,可以帮助设计师快速、准确地创建和修改产品模型。
在产品设计和制造过程中,SolidWorks软件被广泛应用于机械、电子、汽车、航空航天等领域,成为了一种重要的设计工具。
二、SolidWorks软件在产品造型设计课程中的应用1. 提高学生的设计能力在产品造型设计课程中,学生通常需要通过实际操作来学习和掌握产品设计的基本技能。
SolidWorks软件提供了丰富的建模、装配、分析等功能,能够帮助学生更直观地理解产品的结构和外观,并且能够快速呈现自己的设计想法。
通过使用SolidWorks软件,学生能够提高自己的设计能力,更好地理解产品设计的原理和方法。
三、SolidWorks软件在产品造型设计课程中的探索1. 教学模式的创新在产品造型设计课程中,教师可以通过引入SolidWorks软件,创新教学模式,调整课程设置,提高教学效果。
比如可以设计一些实际的产品案例,让学生利用SolidWorks软件进行模型设计和分析,从而更好地理解和掌握课程内容。
2. 联合实验室的建设在高校或培训机构中,可以建设专门的SolidWorks实验室,配备一系列的教学设备和资源,让学生能够更好地进行实践操作。
在实验室中,学生可以自主学习和实践,教师也可以结合实际案例进行指导,提高学生的设计能力和创新能力。
3. 开展实践项目根据SolidWorks软件的特点和应用领域,可以开展一些与企业合作的实践项目。

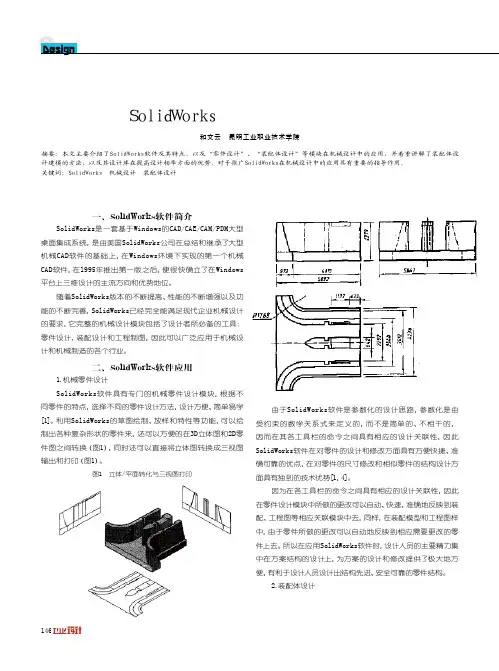

分析基于SolidWorks的机械零件结构设计与应用[摘要]SolidWorks,它属于是SolidWorks企业以机械软件的CAD为基础所开发研究出桌面集成化系统,是Windows基础环境当中运行的第一个CAD软件。
伴随计算机的核心算法持续改进或优化,SolidWorks基本功能特性也随之提升,机械设计应用模块现阶段可充分满足于设计者们实操需求,借助三维模型能够将绩效零件总体结构特征表征出来,便于更好地开展设计工作。
故本文主要探讨SolidWorks为基础机械零件总体结构设计及其应用,仅供参考。
[关键词]机械零件;SolidWorks;结构设计;应用前言:SolidWorks,其所具备参数设计及特征造型系统功能十分强大,对于现代的机械零件相关设计工作而言所起到辅助作用较为显著。
因而,对SolidWorks为基础机械零件总体结构设计及其应用开展综合分析较为必要。
1、何为SolidWorks所谓SolidWorks,可以说它属于特殊表征基础上三维CAD的参数化一种设计软件,具备着零件及其装配设计造型、二维式工程图纸自主产生等应用功能。
现阶段,SolidWorks已被广泛应用至机械设计及其制造行业领域当中,作为重要的设计辅助工具。
伴随着软件技术持续更新发展,各种渲染工具及模拟插件,促使零件设计更具便捷性[1]。
SolidWorks系统软件应用至零件结构实际设计工作当中,不但可支持相应的对象链接,还可结合嵌入对象实际标准,促使适宜对象链接及嵌入均可自动完成,SolidWorks处于Windows基础运行环境当中包含着对象模拟系统程序接口、对象链接的技术接口,而对象模拟系统程序接口能够提供给广大用户使用。
2、设计应用2.1在设计零件结构基本工艺特征层面机械零件的结构工艺基本特征,其除包含着零件自身功能性外,还包含着制造生产总体可行性及其经济性。
机械零件优秀的结构工艺,不但要充分满足于各项的使用要求,且还应当可实现便捷化地制造生产,能够适应于零件整个运行环境,促使机械实际使用周期得以延长。
基于Solidworks软件的起重机模块化设计新乡市起重设备厂樊修锴摘要:桥式起重机设备具有小批量、客户需求不统一等特点,这使的产品较难实现标准化生产。
模块化设计理念的提出为解决这一难题提供了方法。
本文运用模块化设计的理念,结合三维设计软件solidworks参数化设计功能,对桥式起重机桥架进行模块划分和参数化建模,并通过模块间的重组形成新的产品。
关键词:模块化设计 solidworks 参数化设计系列零件表0.引言桥式起重机设备属于特种设备,其性质决定了其生产方式为非标准的小批量模式。
现代经济的高速发现要求制造商不断地加快产品开发速度并缩减制造成本,传统的设计方法已较难满足这些要求。
模块化设计理念的提出及现代三维设计软件的发展为满足现代经济的要求提供了必要的保障。
模块化设计的核心思想是将产品划分为不同的模块,以模块为基本单元来进行产品的生产和设计。
新产品的研发亦可通过对某些模块的改进或变异设计来进行。
从技术层面上看,以面向模块功能分析为主要特征的模块化设计已经基本完成了从思想到技术的转变。
设计者能够通过模块的划分、设计、选择与组合来构成不同功能、多性能或不同规格的产品系列,缩短产品研发与制造周期,减少设计与制造成本,快速应对市场变化。
因此,模块化设计成为可能同时从设计与制造两个方面解决上述问题的较优选择,是实现产品多样化、系列化的关键技术之一。
现代三维设计软件的发展和参数化建模的日益普及,在缩短产品开发周期、降低产品开发成本方面同样取得了良好的效应。
将模块化设计理念与参数化设计相结合,为产品应对小批量、多样化的市场要求提供了更加便利的解决方案。
下图为模块化设计的一般流程。
图1 模块化设计流程框图图1所示模块化设计流程图涵盖面较广。
结合桥式起重机产品特点,以起重机的架体为例。
架体主要由主梁和端梁组成,起着承受载荷的功能。
不同吨位桥式起重机架体之间的主要区别在于主、端梁的截面和跨度,而其结构形式、部件间连接形式则相对固定,在模块划分上较符合以“结构交互为准则”来划分模块并形成系列型谱。
浅谈Solidworks中系列零件设计表的应用
摘要
利用Solidworks平台下系列零件设计表功能,更加快速有效地建立具有基体形状相同但尺寸或部分特征各异的零部件设计库,避免了建立每个模型的繁琐,实现了系列零件生成的自动化,即随用随生成,不但大大降低了存储空间,而且也大大提高了设计效率。
通过东岱软件公司关于压力机中拉紧螺栓的设计实践结果表明,该设计方法能有效地提高产品的开发效率,并且降低了对开发人员的技术要求。
关键字:Solidworks;系列零件设计表;设计库;东岱软件公司
0引言
随着现代工业的快速发展,企业运用三维CAD系统进行设计正日趋广泛,三维参数化设计无疑是提高设计效率的最好方法之一。
Solidworks是一款优秀的三维参数化设计软件,它为参数化设计提供了两种途径。
一是直接使用Solidworks界面中的系列零件设计表参数化功能,这种方法无需编程,简单实用。
二是利用Solidworks软件内嵌的应用程序接口(API)实现二次开发,此方法较为复杂,需具有基本的编程能力,可以参考东岱软件有限公司关于这方面的设计案例。
本文主要浅尝辄止地带大家认识下Solidworks中系列零件设计表功能的应用。
1概述

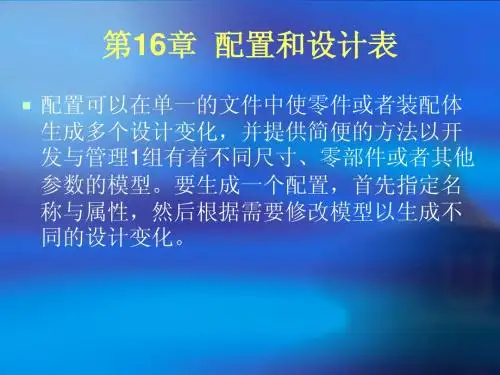

借助在嵌入的Microsoft Excel文件表格中指定参数,使系列零件设计表可以生成多个不同配置的零件或装配体。
在零件的系列零件设计表中,可以控制以下参数:特征的尺寸和压缩状态,还有零件的配置属性,包括材料明细表中的零件编号、说明、自定义属性。
在装配体的系列零件设计表中,可以控制以下参数:零部件的压缩状态、显示状态,参考配置中装配体的特征尺寸、压缩状态,配合中距离和角度配合的尺寸、压缩状态,配置属性中零件编号及其在材料明细表(BOM)中的显示(作为子装配体使用时)、说明、自定义属性。
2功能介绍
2.1插入系列零件设计表
选择下拉菜单的【插入】| 【表格】| 【设计表】命令, 在SolidWorks 中插入系列零件设计表后,SolidWorks窗口将切换到Excel 软件界面,因此工具栏都变
成了Excel 的工具栏了。
之后,将在PropertyManager 中出现系列零件设计表的选
项,可以分为三个选项组,分别是【源】、【编辑控制】和【选项】。
2.1.1【源】选项组
该选项组用于确定系列零件设计表的生成方法,如图1所示。
图1 【源】选项组
2.1.2【编辑控制】选项组
用于确定设计表和模型之间的双向控制层次,有两个选项,如图2所示。
图2 【编辑控制】选项组
2.1.3【选项】选项组
用于确定某些项目发生变化时,系列零件设计表的操作方式,如图3所示。
图3 【选项】选项组
2.2系列零件设计表
每个零件中只能包含一个系列零件设计表。
Excel电子表格用来设定配置名称(列A)和尺寸或特征名称(行2),每一个配置的尺寸值放在内部对应的单元格中。
如图4所示。
图4 系列零件设计表
表格编辑完成后,在图形区域Excel 表格以外的地方单击鼠标,即可完成编辑并关闭系列零件设计表。
2.2.1常用设计表参数
状态
状态列用来设置特征的状态,压缩(S)或解除压缩(U)。
如“$状态@凹口”
设置特征“凹口”在下列配置中的状态。
双击一个特征可以将它添加到系列零件设计表中。
尺寸
用于设定配置的尺寸值,需要使用尺寸的全名。
双击一个尺寸可以将它添加到系列零件设计表中。
尺寸名称最好不要使用系统默认的名称,而应该将它们重新命名为有意义的、好记的名称。
备注
备注列用来给各个配置增加文本字符串,使用格式为“$备注”。
用户注释
用户注释列和备注类似,用来在行或列中产生文本字符串,使用格式为“$用户注释”。
2.2.2与系列零件设计表有关的命令
在配置树中选择系列零件设计表图标,单击鼠标右键,从快捷菜单中选择相应的命令即可实现相应的操作,这里共有5 命令。
如图5所示。
图5 在FeatureManager 设计树操作系列零件设计表
3压力机中拉紧螺栓设计
拉紧螺栓是连接压力机的底座、立柱及上横梁的关键零件,也是大部分压力机的必需零件。
因此,利用系列零件设计表的参数化建立拉紧螺栓的零件库。
3.1拉紧螺栓的建模
3.1.1新建文件
单击【新建】按钮,新建一个零件文件。
3.1.2建立默认配置
在FeatureManager 设计树中选择“上视基准面”,单击【草图】工具栏上的【草
图绘制】按钮,进入草图绘制,绘制草图,并按要求改变尺寸名称,如图6
所示。
图6 草图
单击【特征】工具栏上的【拉伸凸台/基体】按钮,出现【拉伸】属性管理器,在【方向1】下拉列表框内选择【给定深度】选项,深度值填为6948mm,单击【确定】按钮。
3.1.3完成模型
以此建模知识,按照图7中FeatureManager 设计树,建立如图8所示的拉紧螺栓简易模型。
图7 FeatureManager 设计树图8 拉紧螺栓简易模型。
3.1.4存盘。
3.2新建系列零件设计表
3.2.1新建Excel文件
打开Microsoft Excel,新建一个Excel文件,存盘为“拉紧螺栓.xls”。
如图9输入相应内容。
图9 Excel设计表
存盘。
3.2.2插入系列零件设计表
选择【插入】︱【系列零件设计表】命令,出现【系列零件设计表】属性管理器。
选择【来自文件】按钮,单击【浏览】按钮,出现【打开】对话框。
选择“拉
紧螺栓.xls”,单击【打开】按钮,单击【确定】按钮。
在绘图区出现Excel工作
表。
在Excel表以外的区域,单击鼠标,退出Excel编辑,系统提示生成的系列零件的数量和名称,单击【确定】按钮,如图10所示。
图10 “系列零件设计表”属性管理器
3.2.3显示配置
单击【configurationManage】按钮,进入配置管理状态,通过更改Excel 表格参数,观察模型变化。
4结束语
以上的例子只是采用了很简单的模型,也许简单的模型并不能充分体现出这种方法的实用性,但针对模型的参数有着较复杂的函数关系时,我们不妨将它的方程式和描述写入表格中,另外也可以在Excel表格里面加入窗体元素(如:单选框、复选框等)和宏命令。
这样,当在使用这些零件时只需在表格中设置相应的参数即可。
