其它表达方法——断面图、局部放大及简化画法一、断面图(一) 断面图的概念假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图，简称断面。
图1所示假想用一个垂直于轴线的剖切平面在键槽处进行剖切，仅画出剖切面与机件接触部分，并画上剖面符号，然后将图形按左视图旋转90°展开，使其与纸面重合从而得到断面图。
图1 断面图的形成断面图的剖面线画法，应与表示同一机件的剖视图上的剖面线方向、间隔相一致。
（1）断面图与剖视图的区别：断面图只画机件被剖切后的断面形状，而剖视图除了画出断面形状之外，还必须画出机件上位于剖切面后的可见部分轮廓线。
通过比较可以看出，断面图比剖视图更能清晰表达轴上键槽的形状，所以某些结构用断面图表达，图形更为清晰、简洁，也便于标注尺寸。
（2）使用范围：断面图常用于表达机件上某一局部的断面形状。
例如，机件上的肋板、轮辐，轴上的键槽、孔及各种型材的断面形状等。
断面图的画法要遵循GB/T 17452—1998 、GB/T4458.6—2002 的规定。
按断面图配置位置不同，断面图可分为移出断面图和重合断面图两种。
（二）移出断面图1.移出断面图的配置(1) 移出断面图通常配置在剖切符号或剖切线的延长线上，如图1。
必要时也可配置在其他适当位置，如图2中的B—B所示。
(2)当断面图形对称时，移出断面图可配置在视图的中断处，如图图3所示。
(3)在不致引起误解情况下，允许将图形旋转，如图图4中的A—A。
2.移出断面图的画法图2 移出断面图（一）(1)移出断面图的轮廓线用粗实线绘制。
当剖切面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制，如图2 所示。
(2)当剖切面通过非圆孔，会导致两个断面完全分离时，这些结构也应按剖视图绘制，如图4、5所示。
(3)剖切平面应与被剖切部分的主要轮廓线垂直。
由两个或多个相交的剖切平面剖切所得到的移出断面图，中间应隔开，如图6所示。
图3 移出断面图（二）图4 移出断面图（三）图5移出断面图（四）图6移出断面图（五）3.移出断面图的标注画出移出断面图后，应按国标规定进行标注。

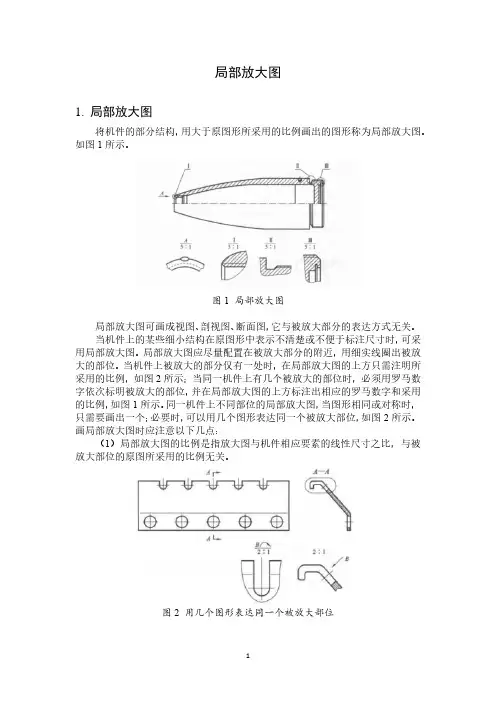

局部放大图
1.局部放大图

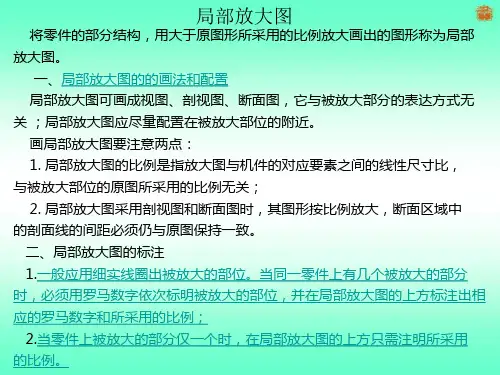

将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。

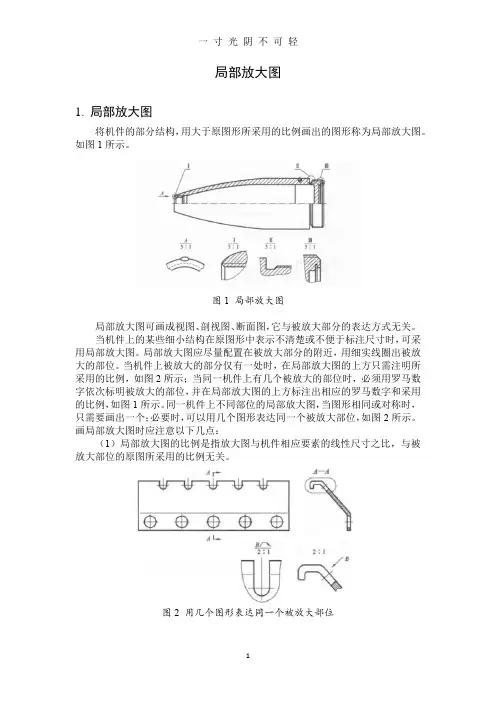

局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
5.3 断面图5.4局部放大图和简化画法5.5表达方法的综合举例5.3 断面图假想用剖切平面将机件的某处切断，仅画出断面的图形，称为断面图(简称断面)，如图5–23所示。
断面图有重合断面和移出断面之分。
图5–23 断面图5.3.1 重合断面断面图形配置在剖切平面迹线处，并与视图重合，称为重合断面，如图5–24所示。
重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断面的图形重叠时，视图中原有的轮廓线仍需完整，连续地画出，不可间断，如图5–25所示。
配置在剖切符号上的不对称重合断面，应用箭头表示投影方向，如图5–24所示。
对称的重合断面不必标注剖切符号，如图5–25所示。
图5–24 不对称重合断面图5–25对称重合断面5.3.2 移出断面画在视图轮廓线外面的断面图形，称为移出断面。
移出断面的轮廓线规定用粗实线绘制，并尽量配置在剖切符号或剖切平面迹线的延长线上，如图5–26（b）、（c）所示，也可画在其它适当位置，如图5–26（a）、（d）所示。
移出断面一般用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方用同样的字母标出相应的名称“×－×”，如图5–26（a）、（d）中的“A—A”、“B－B”所示。
图5–26 移出断面图移出断面的标注方法如表5–2所示。
作断面图应注意以下几点：(1)由两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开，如图5–27所示。
(2)当剖切平面通过由回转面形成的孔或凹坑的轴线时，断面图形应画成封闭的图形，如图5–26中A－A、B－B所示。
(3)当剖切平面通过非圆孔，将导致断面图出现完全分离的两个断面时，则这些结构应按剖视图绘制，如图5–26（c）和图5–28所示的画法。
表5–2 移出断面的标注对称的移动断面不对称的移动断面在剖切符号沿长线上断面位置断面形状断面图省略标注箭头、字母省略字母图5–27 用两个剖切平面剖得的移出断面图5–28断面图形分离时的画法5.4 局部放大图和简化画法5.4.1 局部放大图1.基本概念将机件的部分结构用大于原图形所采用的比例画出的图形，称为局部放大图，如图5–29所示。
第四节局部放大图和简化画法(建议2课时) 考纲要求了解局部放大图画法和常用的简化画法。
知识网络知识要点二、简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。
其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。
典型例题【例1】分析如图所示的图样采用了什么简化画法，完成与图形对应的填空题。
(a)(b)(d)(c)(e)(1)图(a)中较长机件(轴、连杆等)沿长度方向形状__________或按__________变化，可__________画出，但需标注总长。
(2)图(b)在不致引起误解时，__________机件的视图可只画一半或四分之一，但需在中心线的两端画出两条与其__________的平行细实线。
(3)图(c)中肋板__________向剖切时不画__________符号，并用__________线将它与相邻连接部分分开，但__________剖切时应画__________符号。
(4)图(d)中，当__________图形不能充分表达时，可用__________符号表示。
(5)图(e)中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其__________，但需在图中注明孔的__________。
【解题指导】(a)－(e)图中均采用了筒化画法。
(a)图中表示较长机件沿长度方向形状一致或按规律变化时，可断开缩短画出，但需标注总长。
(b)图中，对称机件的视图可只画一半或四分之一，但需在对称中心线的两端画出两条与其垂直的平行细实线。
(c)图中肋板纵向剖切时不画剖面符号，并用粗实线将它与相邻接部分分开，但横向剖切时应画剖面符号。
(d)图中，当平面图形不能充分表达时，可用平面符号表示。
(e)图中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其位置，但需在图中注明孔的总数。
【答案】(1)一致一定规律断开缩短(2)对称垂直(3)纵剖面粗实横向剖面(4)平面平面(5)位置总数【点评】(1)简化画法是五类表达方法之一，但由于简化画法涉及到的知识点较琐碎，因而掌握起来较为困难，必须结合相应的图形来理解。
