CAD中物体的形状表达方法(视图、剖视图、断面图、局部放大图)一、视图：基本视图、向视图、局部视图等1、基本视图：六个基本视图，最重要的是三视图2、向视图：它是可以自由配置的视图，特指从某个方向向物体看过去所形成的物体轮廓。

它的画法有两种方法：①在向视图的上方用大写的拉丁字母标注“X”，在相应视图的附近用箭头指明投射方向并标注相同的字母。

②在视图上方或下方标注图名：如正立面图、右侧立面图等。

3、局部视图：交午休的某一部分向基本投影面投射所得的视图称为局部视图，指从一个方向作投影图时，只作出部分突出的结构，其它部分忽略不画，并且它与其它部分的断裂边界以波浪线表示]二、剖视图（轴类或管内视图）：为了清楚地表达物体的内部结构形状，假想用部切面部割物体，将处在观察者和割切面之间的部分移去，而将其余部分而投影而投射所得的图形，称为剖视图。

剖切机件的假想平面或曲面称为剖切面。

剖切面与物体的接触部分称为剖面区域。

1 、剖视图的画法①剖切平面应平行于投影面且通过孔、槽的对称平面或轴线②在剖视图的剖面区域中画上剖面符号，也就是填充线。

③剖切面后面的可见轮廓线必须全部画出来，不能漏掉。

④剖视图中一般不在画虚线，因为剖视图就是为了表达物体的内部结构。

⑤剖视图一般在剖视图上方用字母标注出剖视图的名称“X——X”，在相应的视图上用剖切线和剖切符号表示剖切位置，剖切处作粗实线，再画上箭头表示投射方向，并注上同样的字母。

⑥当剖视图按投影关系配置，中间又没有其它图形隔开时，可省略箭头不画。

2、剖视图的种类：①全部视图：用剖切平面完全地剖开物体所得的视图，称为全剖视图。

当物体的外形简单或外形在其它视图中已表达清楚时，常用全剖视图来表示物体的内部结构。

②半剖视图：当物体具有对称结构时，将物体剖开一半画成剖视图，另一半不剖，还是画成普通视图，这种组合的图形称为半剖视图。

（画半剖视图时：半个剖视图与半个视图之间的分界线是点画线，不是粗实线。

在制作过程中，要保持整体画面的协 调性和美观度，避免出现过于突兀或 不协调的情况。
选择合适的放大区域
根据表达需求选择合适的放大区域， 确保该区域能够突出显示主题或重点 信息。
04 局部放大图的应用场景
产品展示
细节展示
局部放大图常用于展示产品细节 ，突出产品的工艺、材质等特点 ，让观众更直观地了解产品。
A 信息过载
如果过度使用局部放大图，可能会 使读者感到信息过载，难以快速理
解所有信息。
B
C
D
技术要求高
制作高质量的局部放大图需要较高的技术 水平和细心的工作态度，否则可能会影响 信息的准确性和美观度。
破坏整体感
局部放大图可能会破坏整体信息的连贯性 和完整性，使读者难以全面理解整个内容。
06 局部放大图的发展趋势
局部放大图的意义
突出关键信息
通过局部放大图，可以将关键信息或细节突出显示，使观众能够 快速捕捉到重点，提高信息传递效率。
增强视觉效果
局部放大图能够通过视觉效果吸引观众的注意力，使信息更容易被 理解和记忆。
促进信息交互
局部放大图可以作为交互的桥梁，引导观众在复杂数据或信息中探 索和发现，提高信息交互的深度和广度。
在电路图中使用局部放大图展示电子元 件的细节，帮助读者更好地理解元件的 结构和功能。
VS
电路工作原理解释
通过局部放大图展示电路的工作原理和关 键部分，使读者更清晰地理解电路的工作 流程。
05 局部放大图的优缺点
优点
突出细节
局部放大图能够将读者的注意力 集中在特定的细节或区域，有助 于更好地展示和解释这些细节。
多角度局部放大图从不同视角呈现细节，提 供更全面的信息展示。

列出制作局部放大图时需要注意的细节。
避免错误使用
强调避免局部放大图的错误使用，避免误导观众。
总结与答疑
1
总结局部放大图的重要性
总结局部放大图在演示中的重要作
解答学员提问
2
用。
解答学员提出的问题，消除疑惑。
《局部放大图》PPT课件
本课程将向您介绍如何使用局部放大图的技巧，让您的演示更具吸引力和易 于理解。通过丰富的内容和精美的图片，让您的演讲脱颖而出。
概述
局部放大图的应用场景和作用，课件内容和学习目标。
展示局部放大图
实例图片展示
演示局部放大图的作用和效果。
局部放大图效果分析
分析实例图片的局部放大图效果及其优势。
制作局部放大图
1
局部放大图的制作方法
介绍制作局部放大图的技巧和步骤。
2
在PPT中添加局部放大图效果
讲解如何在PPT中插入局部放大图并调整效果。
局部放大图的优化
1
局部放图的优化方式
解释局部放大图的优化方法和技巧。
2
实例图片优化演示
呈现实例图片并演示如何优化局部放大图效果。
局部放大图的注意事项
注意细节

2. 一样构造的简化画法
(1) 当机件上具有假设干一样构造〔如齿、槽等〕 并按一定规律分布时，只需画出几个完整的构造，其 余的用细实线连接，在图上那么必须注明该构造的总 数，如图5–34〔a〕、〔b〕所示。
图5–31 肋板和孔的画法
图5–32 用双点划线表示被切去的机件构造
图5–33 可省略剖面符号的移出断面
(3) 斜视图中的局部视图也可画成局部放大图。
3. 局部放大图的标注
(1) 画局部放大图时，应用细实线圈出被放大局部 的部位，如图5–29所示。
(2) 当机件上有几个被放大部位时，必须用罗马数 字和指引线依次标明被放大的部位；并在局部放大图上 方正中位置注出相应的罗马数字和采用的比例〔罗马数 字和比例之间的横线用细实线画出，前者写在横线之上， 后者写在横线之下〕，如图5–29中的Ⅰ、Ⅱ处所示。
(3) 当机件上仅有一个需要放大的部位时，不必编 号，只需在被放大部位画圈，并在局部放大图的上方正 中位置注明所采用的比例。
1. 剖视图、断面图中的简化画法
(1) 对于机件上的肋、轮辐及薄壁等构造，当剖切 平面沿纵向剖切时，这些构造都不画剖面符号，而用粗 实线将它与其邻接局部分开〔该粗实线并非外外表的交 线或外轮廓线而是理论轮廓线〕，如图5–30中的主视 图所示；当剖切平面沿横向剖切时，这些构造仍需画出 剖面符号，如图5–30俯视图中的剖视图所示。
移出断面一般用剖切符号表示剖切位置，用箭头 表示投射方向，并注上字母，在断面图的上方用同样的 字母标出相应的名称“×－×〞，如图5–26〔a〕、〔d〕 中的“A—A〞、“B－B〞所示。
图5–26 移出断面图
移出断面的标注方法如表5–2所示。 作断面图应注意以下几点： (1) 由两个或多个相交的剖切平面剖切得出的移出 断面，中间一般应断开，如图5–27所示。 (2) 当剖切平面通过由回转面形成的孔或凹坑的轴 线时，断面图形应画成封闭的图形，如图5–26中A－A、 B－B所示。 (3) 当剖切平面通过非圆孔，将导致断面图出现完 全别离的两个断面时，那么这些构造应按剖视图绘制， 如图5–26〔c〕和图5–28所示的画法。

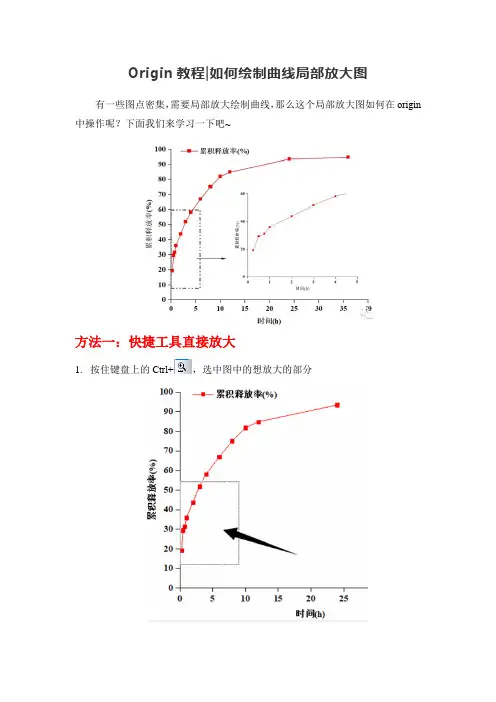

Origin教程|如何绘制曲线局部放大图有一些图点密集，需要局部放大绘制曲线，那么这个局部放大图如何在origin 中操作呢？下面我们来学习一下吧~
方法一：快捷工具直接放大
1.按住键盘上的Ctrl+，选中图中的想放大的部分
2.这时候就会在右边出现你选中的放大的图
3.双击右边放大的图，设置好坐标轴参数
4.点击菜单栏-图-合并图表，进行两张图的合并
5.设置合并参数
6.设置输出图片的位置和尺寸
7.右击放大区域，设置放大标记
8.左右放置的放大图，或者直接将右边的放大图，Copy，放进左图，局部放大
图就完成了
方法二：使用“添加嵌入图形”快捷指令，嵌入图形
1.直接点击右边的快捷图标，嵌入图形，在图中出现一个一模一样的小图
2.双击小图的坐标，设置需要显示的时间范围，挪动到一个比较合适的位置；
又或者拖拽到跟作图一样大，放在右边，点击调整图层至页面大小
3.设置一个合适的宽度
4.图就做好了。

05 局部放大视图与其他视图 的关系
与原视图的关系
局部放大视图是原视图的一部分，通 过放大原视图中的某一部分来表达细 节。
在图纸上标注局部放大视图的区域和 比例，以明确其与原视图的关系。
与剖视图的关系
局部放大视图与剖视图都是为了表达物体的内部结构，但方 式不同。
剖视图是通过切除部分结构来显示内部，而局部放大视图则 是放大某一部分来观察细节。
倒角的简化画法
总结词
在局部放大视图中，倒角通常被简化表示为直线或虚线。
详细描述
倒角是两个垂直相交的平面的交线，在工程图学中，倒角通常被简化表示为直线 或虚线。这种简化表示方法可以减少绘图工作量，同时保持足够的清晰度和准确 性。
孔的简化画法
总结词
在局部放大视图中，孔通常被简化表示为圆或椭圆。
详细描述
02 局部放大视图的基本概念
定义与作用
定义
局部放大视图是将零件的某一部分， 用大于原图上相应部分的线性比例所 绘制的视图。
作用
突出表达零件的某些细部结构，便于 分析和理解零件的构造。
局部放大视图的标记
01
02
03
标注原视图位置
在局部放大视图上用细实 线标出与原视图对应的投 影关系，以便查找原视图。
与轴测视图的关系
轴测视图是一种立体感较强的视图，而局部放大视图则是 为了表达某一细节而放大的部分。
轴测视图可以辅助理解局部放大视图所表达的细节，但两 者关注点不同。
06 实例分析
实际工程图纸中的局部放大视图
实际工程图纸中，局部放大视 图通常用于展示某个部件或结 构的详细信息，以便更好地理 解整体设计。
03
减少施工过程中的错误和纠纷。

局部放大图

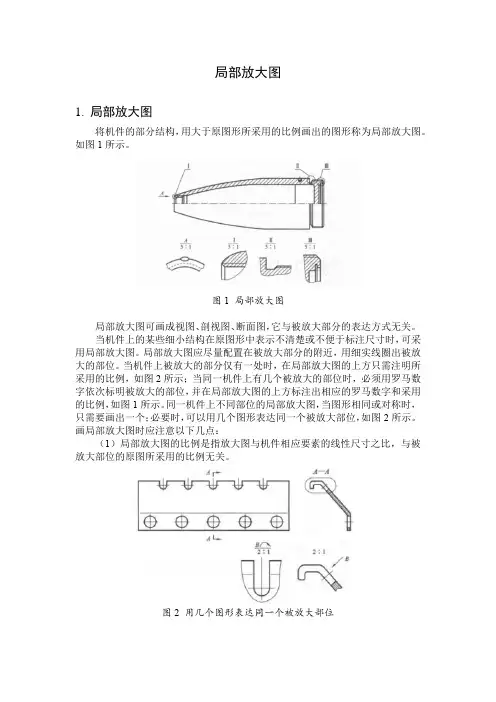

1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。

如图1所示。

图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。

当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。

局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。

当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。

同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。

画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。

图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。

（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。

Points 画图要点:
1）Continuous thin line is used to enclose the enlarged part and must be labeled with Roman numerals turn and turn about.
用细实线圈出被放大部位， 并用罗马数字依次标明被 放大部位。
Drawing cut view.
也可画出断面
请点击鼠标左键显示后面内容
用放大的比例画出局部放大 图,在其上方标注出相应的 罗马数字和所采用的比例。
英国图例2Dr源自wing of Partial Enlargement
局部放大图
1
It is called enlarged partial view that indicates partial structure of an object by drawing with an enlargement scale compared with the intrinsic. 用大于原图形的比例画出局部细小结构的图形,称为局部放大图。
2）Drawing an enlarged partial
Ⅰ
Ⅱ
Ⅰ 5∶1
Drawing section view.
画出局部外形
Ⅱ
10∶1
view by an enlargement scale and the enlargement scale value with Roman numerals is written above the view.

枣阳理工职校机械制图组李小林枣阳理工职校机械制图组李小林2021327枣阳理工职校机械制图组李小林第六章图样的基本表示法基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置不标注任意配置标注基本视图方式配置向视图方式配置按投射方向或旋转配置标注视图2021327枣阳理工职校机械制图组李小林一基本视图
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。

使用放大镜工具进行局部放大在使用PhotoShop软件进行图像编辑时，放大镜工具是一个非常重要的工具之一。

它可以帮助我们在需要时将图像放大，以便更好地观察和编辑图像的细节。

本文将介绍如何使用放大镜工具进行局部放大，以提高图像编辑的效果。

首先，打开你想要编辑的图像文件。

在工具栏中找到并选择放大镜工具。

放大镜工具可以通过按下键盘上的“Z”键来快速切换。

接下来，在图像上单击并拖动，你将看到图像开始放大。

在这个过程中，可以使用热键“Ctrl +”来增加放大倍数，或使用“Ctrl -”来减小放大倍数。

这有助于你更好地观察图像的细节。

当你想要局部放大图像时，可以使用放大镜工具的一个非常有用的功能——区域放大。

在工具栏上找到一个小箭头，单击它会弹出一个下拉菜单。

在下拉菜单中选择“区域放大”。

选定“区域放大”后，你会发现放大镜工具的外观发生了变化。

你可以在图像上按住鼠标左键并拖动来选择一个感兴趣的区域。

当你松开鼠标左键后，你所选区域的内容将会被放大显示在一个新的窗口中。

在区域放大的窗口中，你可以继续使用放大镜工具来进一步放大图像。

可以使用热键“Ctrl +”来增加放大倍数，或使用“C trl -”来减小放大倍数。

这有助于你更详细地观察和编辑所选区域。

另外，区域放大的窗口还提供了一些额外的工具，如调整图像亮度、对比度和色彩平衡等。

这些工具可以帮助你更好地编辑图像的细节。

当你完成所选区域的局部放大后，可以关闭区域放大的窗口，并继续进行其他图像编辑工作。

注意，关闭区域放大窗口不会影响原始图像的放大倍数。

通过使用放大镜工具进行局部放大，你可以更好地观察和编辑图像的细节，提高图像编辑的效果。

希望本文对你在使用PhotoShop软件时有所帮助。

祝你在图像编辑的过程中取得优秀的成果！。

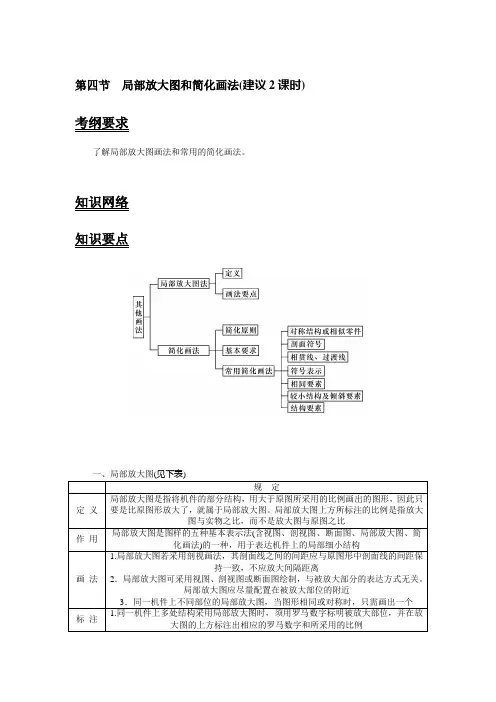

第四节局部放大图和简化画法(建议2课时) 考纲要求了解局部放大图画法和常用的简化画法。

知识网络知识要点二、简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。

其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。

典型例题【例1】分析如图所示的图样采用了什么简化画法，完成与图形对应的填空题。

(a)(b)(d)(c)(e)(1)图(a)中较长机件(轴、连杆等)沿长度方向形状__________或按__________变化，可__________画出，但需标注总长。

(2)图(b)在不致引起误解时，__________机件的视图可只画一半或四分之一，但需在中心线的两端画出两条与其__________的平行细实线。

(3)图(c)中肋板__________向剖切时不画__________符号，并用__________线将它与相邻连接部分分开，但__________剖切时应画__________符号。

(4)图(d)中，当__________图形不能充分表达时，可用__________符号表示。

(5)图(e)中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其__________，但需在图中注明孔的__________。

【解题指导】(a)－(e)图中均采用了筒化画法。

(a)图中表示较长机件沿长度方向形状一致或按规律变化时，可断开缩短画出，但需标注总长。

(b)图中，对称机件的视图可只画一半或四分之一，但需在对称中心线的两端画出两条与其垂直的平行细实线。

(c)图中肋板纵向剖切时不画剖面符号，并用粗实线将它与相邻接部分分开，但横向剖切时应画剖面符号。

(d)图中，当平面图形不能充分表达时，可用平面符号表示。

(e)图中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其位置，但需在图中注明孔的总数。

【答案】(1)一致一定规律断开缩短(2)对称垂直(3)纵剖面粗实横向剖面(4)平面平面(5)位置总数【点评】(1)简化画法是五类表达方法之一，但由于简化画法涉及到的知识点较琐碎，因而掌握起来较为困难，必须结合相应的图形来理解。

机件常用表达方式---视图1、基本视图—主视图、俯视图、左视图、右视图、仰视图、后视图。

2、向视图（可以自由配置的基本视图。

为了合理利用图纸，视图可以不按规定位置，但必须在该视图上方标大写字母，并用箭头表明投影方向。

由于向视图是基本视图的另一种配置形式，所以表示投射方向的箭头应尽可能配置在主视图上。

在绘制以向视图方式配置的后视图时，应将表示投射方向的箭头配置在左视图或右视图上，以便所获视图与基本视图一致。

）3.局部视图（将机件的某一部分向基本投影面投射所得到的视图称为局部视图。

当采用一定数量的基本视图后，该机件仍有部分结构形状未表达清楚，且又没有必要再画出其他完整的基本视图时，可单独将这一部分的结构形状向基本投影面投射。

局部视图的上方中间位置处标注大写拉丁字母，并在相应的视图附近用箭头指明投射方向，并注上同样的大写拉丁字母。

按投影关系配置，中间无其他视图，可省略标注。

表示的结构形状完整，且外轮廓线封闭时，波浪线可省略，如下图C。

）4、斜视图（将机件向不平行与基本投影面的平面投射所得的视图称为斜视图。

斜视图用来表达机件上倾斜结构的真实形状。

也可标注旋转字样。

波浪线不可画在空心处，也不可超出结构外。

）5、剖视图1、全剖（中间无图分开，省去箭头，通过对称线全省）2、半剖（中间无图分开，省去箭头，通过对称线全省）3、阶梯剖（中间无图分开，省去箭头。

不允许出现不完整的孔、槽。

）4、旋转剖（剖切后的机件上，其他结构仍按原来位置投影。

）5、斜剖（不引起误解时，允许斜剖旋转。

）6、复合剖7、局部剖（对称面正好与轮廓线重合，不易用半剖时。

不可穿孔，打断剖面线。

）6、断面图1、断面图与剖视图区别：断面图仅画出物体被切处的断面形状。

剖视图除了画出物体被切处的断面形状外，还必须画出剖切面以后所有可见轮廓的投影。

2、断面图的种类：根据图形放置的位置不同，断面图可分为两类：移出断面图和重合断面图。

1. 移出断面图：画在视图轮廓线之外的断面图。

用剖切平面局部地剖开机件所得的剖视图称为局部剖视图。
主视图为 局部剖视图
将机件上被表达 的结构局部剖开
俯视图为 局部剖视图
局部剖视图主要用于不对称机件的内、外形状均需在同一视图上兼顾表达的情况。
返回
在两处采用局部 剖，可表达机件内部 的阶梯孔和通孔，但 不影响圆筒前方圆柱 凸台的外形表达。
按未剖画出俯视图
H面转平后形成剖视图
返回
（二）剖面符号
在剖视图中，被剖切面剖切到的部分，称为剖面。为了在剖视图上区 分剖面和其它表面，应在剖面上画出剖面符号（也称剖面线）。
在被剖切面剖切到的部分画出 剖面线，以区分剖面和与未剖的其 他表面部分。
返回
机件的材料不同，采用的剖面符号也不同。各种材料的剖面符号，如下表所示：
Z
V
W
X
O
Y
六个基 本投影 面展开
六个基本 视图及其 配置
仰视图 右视图 主视图 左视图 后视图
俯视图
按照投影关系展开配 置，不标注视图名称
二 向视图 A
B
B向
A向 C
C向
主、俯、左三个视图按投影关系配置，不需标注。 右、仰、后三个视图未按投影关系配置，应按规定进行标注。
根据标准规定，在向视图上方用大写的拉丁字母标出 视图的名称 “ × ”，在相应视图附近用箭头指明投影方 向，并注上同样的字母。
横剖面液体纵剖面木材格网筛网过滤网等玻璃及供观察用的其它透明材料砖型砂填砂粉末冶金砂轮陶瓷刀片硬质合金刀片等钢筋混凝土线圈绕组元件混凝土转子电枢变压器和电抗器等的迭钢片基础周围的泥土非金属材料已有规定剖面符号者除外木质胶合板不分层数金属材料已有规定剖面符号者除外返回返回画金属材料的剖面符号时应遵守下列规定

规定、简化画法
上一页 下一页
若干直径相同且成规律分布的孔的画法
圆孔、螺孔、沉孔等，可以仅画出一个或几个，其余只需用点 划线表示其中心位置。同时在零件图中注明孔的总数。
局部放大图、简化和规定画法
规定、简化画法
上一页 下一页
相同结构按规律分布的画法
当机件具有若干相同结构（齿、槽等），并按一定规律分布时 ，可只画出几个完整的结构，其余用细实线连接，但在零件图中则 必须注明该结构的总数。
网状物、编织物或机件上的滚花的画法
网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线 示意画出，并在零件图上或技术要求中注明这些结构的要求。
局部放大图、简化和规定画法
规定、简化画法
上一页 下一页
回转体零件上的平面的画法
如下图所示机件上的平面，可在轮廓线附近用平面符号 （相交两细实线）来表示。
一个零件上有两个或两个以上图形相同的视图，可以只画一个 视图，并用箭头、字母和数字表示其投射方向和位置
零件图中两个相同视图的表示
局部放大图、简化和规定画法
规定、简化画法
上一页 下一页
倾斜度角度不大的结构的画法
与投影面倾斜角度小于或等于30°的圆或圆弧，其投影可用圆 或圆弧代替 。
局部放大图、简化和规定画法
局部放大图、简化和规定画法 上一页 下一页
局部放大图可画成视图、剖视图、断面图，它与被放大部分的 表达方式无关。局部放大图应尽量配置在被放大部位的附近。
局部放大图、简化和规定画法
局部放大图
上一页 下一页
局部放大图画法
1）绘制局部放大图时，应在原图形用细实线圈出被放大的部位。 2）当同一机件上有几处被放大的部位时，各处的放大比例可以不 同，但必须用罗马数字依次编号，标明被放大的部位，并在局部放 大图的上方以分数形式标注出相应的罗马数字和所采用的比例。 3）当机件上被放大的部分仅一个时，在局部放大图上方只需注明 比例。
