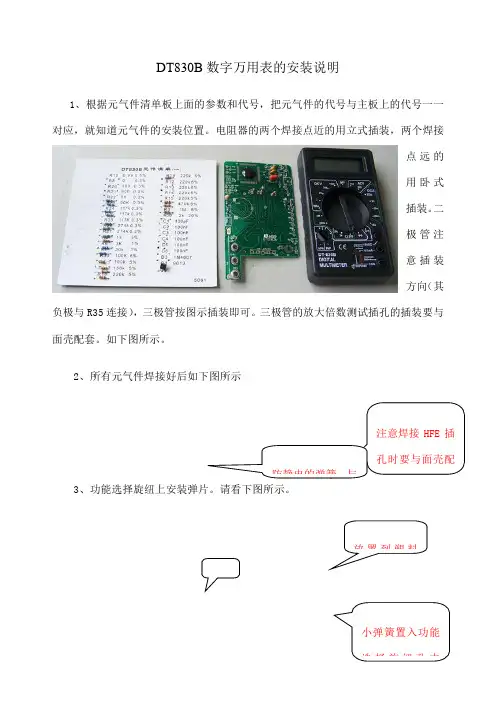

DTB数字万用表的组装过程

DT830B数字万用表的安装说明
1、根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置。

电阻器的两个焊接点近的用立式插装，两个焊接
点远的
用卧式
插装。

二
极管注
意插装
方向（其负极与R35连接），三极管按图示插装即可。

三极管的放大倍数测试插孔的插装要与面壳配套。

如下图所示。

2、所有元气件焊接好后如下图所示
注意焊接HFE插
孔时要与面壳配
防静电的弹簧，与
3、功能选择旋纽上安装弹片。

请看下图所示。

放置到塑料
小弹簧置入功能
选择旋纽孔中
4、功能选择旋纽的孔中放置小弹簧。

请看如下示意图。

5、液晶显示屏与导电橡胶的安装。

请看如下示意图。

6
7
8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。

请看如下示意图。

9、上好保险管和9V 叠层电池即可测试效果。

请看如下示意图。

10、开机测试之一：测量电阻器。

请看如下示意图。

11、开机测试之二：测量交流电压220V 。

请看如下示意图。

技术支持
武汉荆楚电子工作室
2007、5。

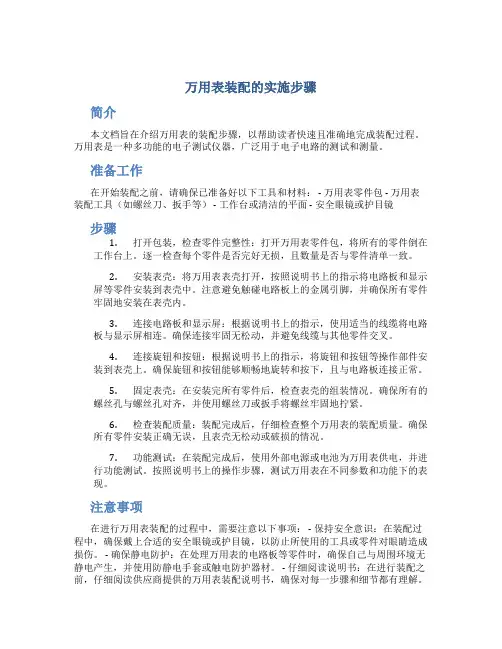

万用表装配的实施步骤简介本文档旨在介绍万用表的装配步骤，以帮助读者快速且准确地完成装配过程。

万用表是一种多功能的电子测试仪器，广泛用于电子电路的测试和测量。

准备工作在开始装配之前，请确保已准备好以下工具和材料： - 万用表零件包 - 万用表装配工具（如螺丝刀、扳手等） - 工作台或清洁的平面 - 安全眼镜或护目镜步骤1.打开包装，检查零件完整性：打开万用表零件包，将所有的零件倒在工作台上。

逐一检查每个零件是否完好无损，且数量是否与零件清单一致。

2.安装表壳：将万用表表壳打开，按照说明书上的指示将电路板和显示屏等零件安装到表壳中。

注意避免触碰电路板上的金属引脚，并确保所有零件牢固地安装在表壳内。

3.连接电路板和显示屏：根据说明书上的指示，使用适当的线缆将电路板与显示屏相连。

确保连接牢固无松动，并避免线缆与其他零件交叉。

4.连接旋钮和按钮：根据说明书上的指示，将旋钮和按钮等操作部件安装到表壳上。

确保旋钮和按钮能够顺畅地旋转和按下，且与电路板连接正常。

5.固定表壳：在安装完所有零件后，检查表壳的组装情况。

确保所有的螺丝孔与螺丝孔对齐，并使用螺丝刀或扳手将螺丝牢固地拧紧。

6.检查装配质量：装配完成后，仔细检查整个万用表的装配质量。

确保所有零件安装正确无误，且表壳无松动或破损的情况。

7.功能测试：在装配完成后，使用外部电源或电池为万用表供电，并进行功能测试。

按照说明书上的操作步骤，测试万用表在不同参数和功能下的表现。

注意事项在进行万用表装配的过程中，需要注意以下事项： - 保持安全意识：在装配过程中，确保戴上合适的安全眼镜或护目镜，以防止所使用的工具或零件对眼睛造成损伤。

- 确保静电防护：在处理万用表的电路板等零件时，确保自己与周围环境无静电产生，并使用防静电手套或触电防护器材。

- 仔细阅读说明书：在进行装配之前，仔细阅读供应商提供的万用表装配说明书，确保对每一步骤和细节都有理解。

- 注意零件替代：在某些情况下，零件包中可能包含替代零件。

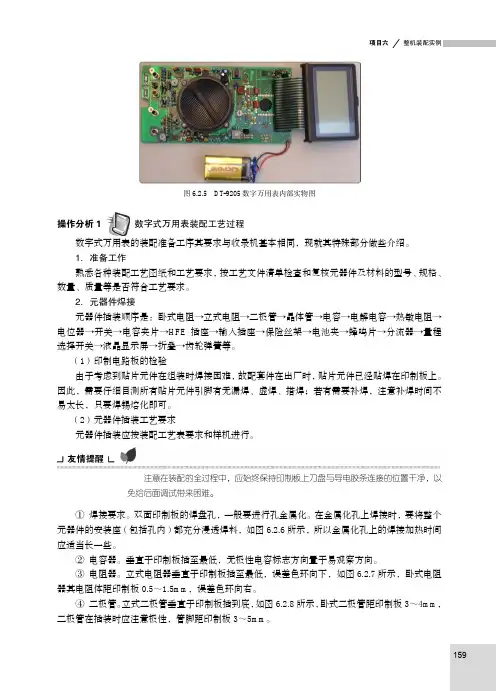

项目六 整机装配实例159图6.2.5 DT-9205数字万用表内部实物图操作分析1数字式万用表装配工艺过程数字式万用表的装配准备工序其要求与收录机基本相同，现就其特殊部分做些介绍。

1．准备工作熟悉各种装配工艺图纸和工艺要求，按工艺文件清单检查和复核元器件及材料的型号、规格、数量、质量等是否符合工艺要求。

2．元器件焊接元器件插装顺序是：卧式电阻→立式电阻→二极管→晶体管→电容→电解电容→热敏电阻→电位器→开关→电容夹片→HFE 插座→输入插座→保险丝架→电池夹→蜂鸣片→分流器→量程选择开关→液晶显示屏→折叠→齿轮弹簧等。

（1）印制电路板的检验由于考虑到贴片元件在组装时焊接困难，故配套件在出厂时，贴片元件已经贴焊在印制板上。

因此，需要仔细目测所有贴片元件引脚有无漏焊、虚焊、搭焊；若有需要补焊，注意补焊时间不易太长，只要焊锡熔化即可。

（2）元器件插装工艺要求元器件插装应按装配工艺表要求和样机进行。

注意在装配的全过程中，应始终保持印制板上刀盘与导电胶条连接的位置干净，以免给后面调试带来困难。

① 焊接要求。

双面印制板的焊盘孔，一般要进行孔金属化。

在金属化孔上焊接时，要将整个元器件的安装座（包括孔内）都充分浸透焊料，如图6.2.6所示，所以金属化孔上的焊接加热时间应适当长一些。

② 电容器。

垂直于印制板插至最低，无极性电容标志方向置于易观察方向。

③ 电阻器。

立式电阻器垂直于印制板插至最低，误差色环向下，如图6.2.7所示，卧式电阻器其电阻体距印制板0.5～1.5mm ，误差色环向右。

④ 二极管。

立式二极管垂直于印制板插到底，如图6.2.8所示，卧式二极管距印制板3～4mm ，二极管在插装时应注意极性，管脚距印制板3～5mm 。

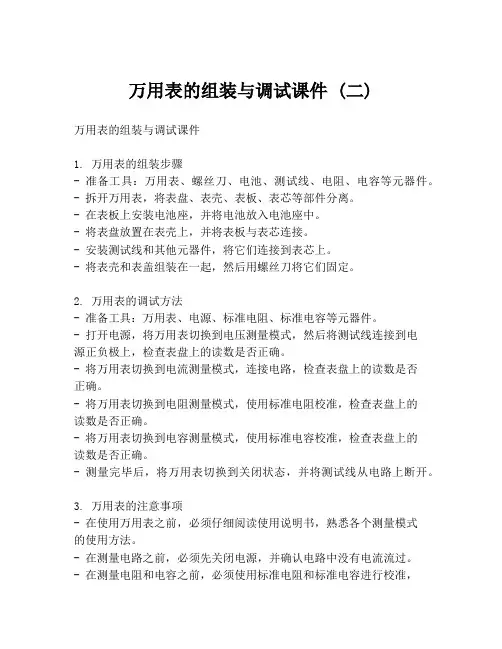

万用表的组装与调试课件 (二)万用表的组装与调试课件1. 万用表的组装步骤- 准备工具：万用表、螺丝刀、电池、测试线、电阻、电容等元器件。

- 拆开万用表，将表盘、表壳、表板、表芯等部件分离。

- 在表板上安装电池座，并将电池放入电池座中。

- 将表盘放置在表壳上，并将表板与表芯连接。

- 安装测试线和其他元器件，将它们连接到表芯上。

- 将表壳和表盖组装在一起，然后用螺丝刀将它们固定。

2. 万用表的调试方法- 准备工具：万用表、电源、标准电阻、标准电容等元器件。

- 打开电源，将万用表切换到电压测量模式，然后将测试线连接到电源正负极上，检查表盘上的读数是否正确。

- 将万用表切换到电流测量模式，连接电路，检查表盘上的读数是否正确。

- 将万用表切换到电阻测量模式，使用标准电阻校准，检查表盘上的读数是否正确。

- 将万用表切换到电容测量模式，使用标准电容校准，检查表盘上的读数是否正确。

- 测量完毕后，将万用表切换到关闭状态，并将测试线从电路上断开。

3. 万用表的注意事项- 在使用万用表之前，必须仔细阅读使用说明书，熟悉各个测量模式的使用方法。

- 在测量电路之前，必须先关闭电源，并确认电路中没有电流流过。

- 在测量电阻和电容之前，必须使用标准电阻和标准电容进行校准，以确保测量结果的准确性。

- 在测量电流之前，必须确认电路中的电流不超过万用表的额定电流，以免损坏仪器。

- 在使用万用表时，必须保持仪器的清洁和干燥，避免进水或受潮。

- 在使用万用表时，必须遵守安全操作规程，以确保人身安全。

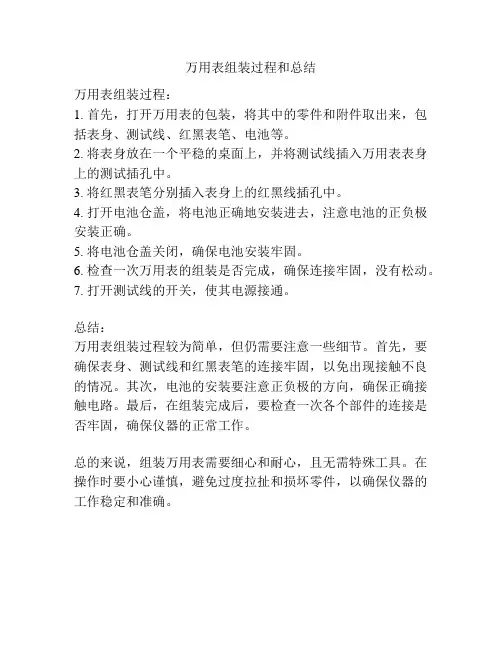

万用表组装过程和总结
万用表组装过程：
1. 首先，打开万用表的包装，将其中的零件和附件取出来，包括表身、测试线、红黑表笔、电池等。

2. 将表身放在一个平稳的桌面上，并将测试线插入万用表表身上的测试插孔中。

3. 将红黑表笔分别插入表身上的红黑线插孔中。

4. 打开电池仓盖，将电池正确地安装进去，注意电池的正负极安装正确。

5. 将电池仓盖关闭，确保电池安装牢固。

6. 检查一次万用表的组装是否完成，确保连接牢固，没有松动。

7. 打开测试线的开关，使其电源接通。

总结：
万用表组装过程较为简单，但仍需要注意一些细节。

首先，要确保表身、测试线和红黑表笔的连接牢固，以免出现接触不良的情况。

其次，电池的安装要注意正负极的方向，确保正确接触电路。

最后，在组装完成后，要检查一次各个部件的连接是否牢固，确保仪器的正常工作。

总的来说，组装万用表需要细心和耐心，且无需特殊工具。

在操作时要小心谨慎，避免过度拉扯和损坏零件，以确保仪器的工作稳定和准确。

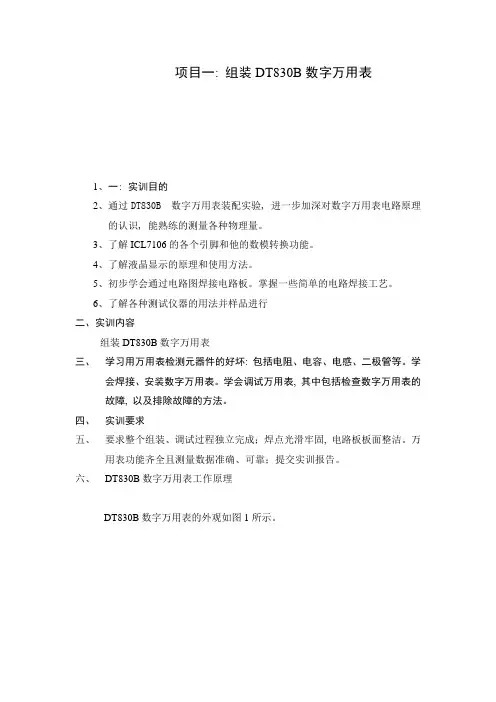

项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。

3、了解ICL7106的各个引脚和他的数模转换功能。

4、了解液晶显示的原理和使用方法。

5、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。

学会焊接、安装数字万用表。

学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。

四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。

万用表功能齐全且测量数据准确、可靠；提交实训报告。

六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。

图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。

本套件中, 7106芯片已经固化在印刷电路板上。

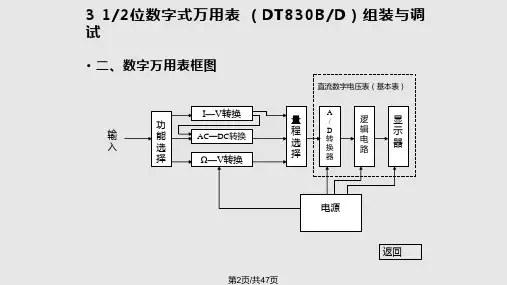

表的工作原理框图见图2。

图2数字万用表方框原理图图3是7103芯片的应用电路简化图。

他的实质是满量程220mv的数字电压表。

输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。

A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。

四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。

图4是直流电压测量电路简化图。

在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
