大轴轴结调整

轴晃度和弯曲度测量以测量高压转子大轴的晃度和弯曲度为例。

将转子圆周分成8等分，以危急遮断器飞锤击出方向为1号，并沿转子全长选出8点作为百分表的测量位置，如图所示。

测量各点间的尺寸，并做好记录。

注意大轴弯曲度的测量必须在汽轮机转子完全冷却的状态下进行。

在各个测点处装好百分表，百分表的原始读数最好放在同一数值上。

盘动转子，每图转子晃动度及弯曲度的测量转一等分，记录一次各百分表读数。

当转动一圈后，检查百分表，仍应回到原始读数（要求连续校核两遍）。

根据百分表的读数，计算出各百分表在相对180°两点的读数差，记在记录图的中间，并以箭头表示向量，如图2-80所示，即图转子某断面晃动值为轴在该断面处沿四个方向的晃动值。

然后用图解法将各断面的晃动值综合起来，求出轴在四个方向的弯曲情况。

作图方法如图所示，以轴中心线为横坐标，把各个百分表的位置按距离比例，标在横坐标上；将各测点百分表同一方向读数差的一半值，按比例标在垂直坐标上，然后连接各点成弯曲折线（为便于说明起见表示成两直线），直线交点A为轴的最大弯曲点，与横坐标的距离B为该方向的弯曲度。

在四个方向的弯曲度中，选取最大的一个，就是轴的弯曲度。

图转子弯曲度（某一方向）对轮端面平面偏差的测量平面偏差包括被测对轮端面与主轴中心线的不垂直度（即瓢偏度）和端面本身的不平度，测量方法如下：将转子圆周按转子旋转方向分成8等分，并使危急遮断器飞锤击出的方向为1号。

在对轮端面左右、靠近边缘相对180°各装一只百分表如图所示。

要求百分表指针垂直于端面，两表与边缘距离相等。

放置两只百分表是考虑到转子在旋转时可能沿轴向移动。

测量前将转子用临时支架止推，将两百分表小数放至50的位置。

盘动转子一圈，检查两只百分表读数应一致。

然后盘动转子，每转一等分，记录一次，回到起始位置时，两只百分表读数仍应相等。

两只表同一直径的最大读数差减去最小读数差取其半数，即为对轮端面平面偏差。

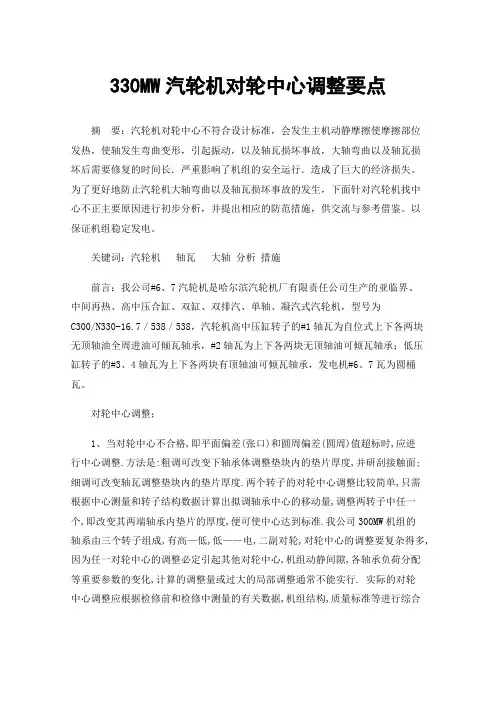

330MW汽轮机对轮中心调整要点摘要：汽轮机对轮中心不符合设计标准，会发生主机动静摩擦使摩擦部位发热，使轴发生弯曲变形，引起振动，以及轴瓦损坏事故，大轴弯曲以及轴瓦损坏后需要修复的时间长．严重影响了机组的安全运行．造成了巨大的经济损失。

为了更好地防止汽轮机大轴弯曲以及轴瓦损坏事故的发生，下面针对汽轮机找中心不正主要原因进行初步分析，并提出相应的防范措施，供交流与参考借鉴。

以保证机组稳定发电。

关键词：汽轮机轴瓦大轴分析措施前言：我公司#6、7汽轮机是哈尔滨汽轮机厂有限责任公司生产的亚临界、中间再热、高中压合缸、双缸、双排汽、单轴、凝汽式汽轮机，型号为C300/N330-16.7／538／538，汽轮机高中压缸转子的#1轴瓦为自位式上下各两块无顶轴油全周进油可倾瓦轴承，#2轴瓦为上下各两块无顶轴油可倾瓦轴承；低压缸转子的#3、4轴瓦为上下各两块有顶轴油可倾瓦轴承，发电机#6、7瓦为圆桶瓦。

对轮中心调整；1、当对轮中心不合格,即平面偏差(张口)和圆周偏差(圆周)值超标时,应进行中心调整.方法是:粗调可改变下轴承体调整垫块内的垫片厚度,并研刮接触面;细调可改变轴瓦调整垫块内的垫片厚度.两个转子的对轮中心调整比较简单,只需根据中心测量和转子结构数据计算出拟调轴承中心的移动量,调整两转子中任一个,即改变其两端轴承内垫片的厚度,便可使中心达到标准.我公司300MW机组的轴系由三个转子组成,有高—低,低——电,二副对轮,对轮中心的调整要复杂得多,因为任一对轮中心的调整必定引起其他对轮中心,机组动静间隙,各轴承负荷分配等重要参数的变化,计算的调整量或过大的局部调整通常不能实行. 实际的对轮中心调整应根据检修前和检修中测量的有关数据,机组结构,质量标准等进行综合分析,拟定轴系中心调整方案,再作诸轴承调整量计算.只有这样,才能收到事半功倍的效果.2、拟定调整方案时至少应考虑下列几个方面:a,汽缸静叶环的洼窝中心测量情况.尽量使动静部分的中心状况变好,尽量减少静叶环和轴封持环的中心调整工作.b,兼顾各处汽封间隙.要保证汽封间隙在最小允许范围内(即质量标准的下限内).c,发电机的空气间隙.尽量保证发电机的空气间隙符合要求.d,转子轴颈的扬度,轴瓦间隙及轴瓦垫铁的接触.尽量使扬度符合设计要求,轴颈在轴瓦内间隙均匀(即轴瓦不发生歪斜),减少轴瓦垫铁的研刮工作.e,轴瓦垫片的调整工作.由于目前调整垫片最薄的是0.05mm,因此,计算出来的轴瓦调整量应尽可能是0.05mm的倍数,这样便于调整.3、对轮中心标准联轴器相对位置符合厂家标记高中压－低压对轮：张口值水平方向e≤0.02mm垂直方向下张口0.178mm不同心值水平方向a≤0.03mm垂直方向低压转子对轮中心高0.406mm1.低压－发电机对轮：张口值水平方向e≤0.02mm垂直方向下张口0.152mm不同心值水平方向a≤0.03mm垂直方向低压转子对轮中心高0.103mm4、防范措施;a)找中低中心后，尽量保持中低中心不变。

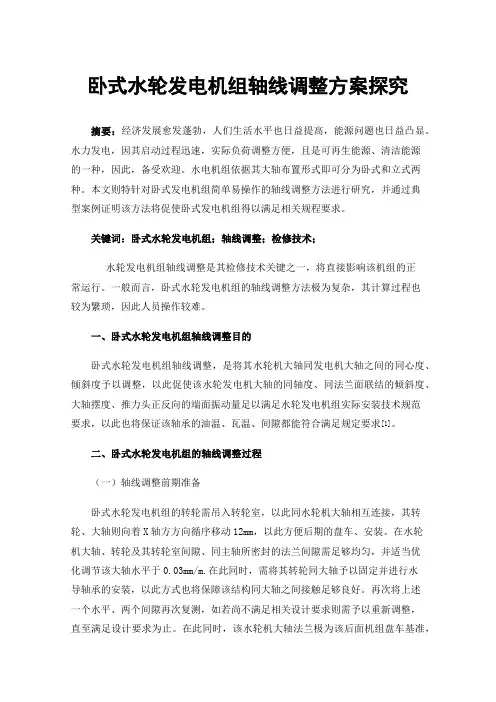

卧式水轮发电机组轴线调整方案探究摘要：经济发展愈发蓬勃，人们生活水平也日益提高，能源问题也日益凸显。

水力发电，因其启动过程迅速，实际负荷调整方便，且是可再生能源、清洁能源的一种，因此，备受欢迎。

水电机组依据其大轴布置形式即可分为卧式和立式两种。

本文则特针对卧式发电机组简单易操作的轴线调整方法进行研究，并通过典型案例证明该方法将促使卧式发电机组得以满足相关规程要求。

关键词：卧式水轮发电机组；轴线调整；检修技术；水轮发电机组轴线调整是其检修技术关键之一，将直接影响该机组的正常运行。

一般而言，卧式水轮发电机组的轴线调整方法极为复杂，其计算过程也较为繁琐，因此人员操作较难。

一、卧式水轮发电机组轴线调整目的卧式水轮发电机组轴线调整，是将其水轮机大轴同发电机大轴之间的同心度、倾斜度予以调整，以此促使该水轮发电机大轴的同轴度、同法兰面联结的倾斜度、大轴摆度、推力头正反向的端面振动量足以满足水轮发电机组实际安装技术规范要求，以此也将保证该轴承的油温、瓦温、间隙都能符合满足规定要求[1]。

二、卧式水轮发电机组的轴线调整过程（一）轴线调整前期准备卧式水轮发电机组的转轮需吊入转轮室，以此同水轮机大轴相互连接，其转轮、大轴则向着X轴方方向循序移动12mm，以此方便后期的盘车、安装。

在水轮机大轴、转轮及其转轮室间隙、同主轴所密封的法兰间隙需足够均匀，并适当优化调节该大轴水平于0.03mm/m.在此同时，需将其转轮同大轴予以固定并进行水导轴承的安装，以此方式也将保障该结构同大轴之间接触足够良好。

再次将上述一个水平、两个间隙再次复测，如若尚不满足相关设计要求则需予以重新调整，直至满足设计要求为止。

在此同时，该水轮机大轴法兰极为该后面机组盘车基准，在盘车过程中，也将不发生转动。

发电机部分需将其2各径向轴瓦同发电机大轴之间相互配合，将其研刮整平，将其接触点挑出，保障该轴承座得以一并安装至发电机基础板之上，并利用钢板塞尺及水准仪将其一并调整至发电机基础板所设计高程处。

大轴弯曲的原因:1、主要有两类：一类是转子振动使汽封或轴封动静间隙消失而产生摩擦；另一类是汽缸进冷水使转子局部受到急剧冷却。

2、气缸变形，滑销系统卡塞，动静之间间隙减小，使动静之间碰磨，大轴局部温度升高，产生塑形变形。

3、汽缸进水造成大轴弯曲,由于转子受热不均匀所产生的温差而引起大轴热弯曲。

案例1事故经过某年2月13日2号炉过热器集汽联箱检查孔封头泄漏，2号机滑停检修。

2月14日0时40分2号机加热装置暖管，0时55分负荷滑降至70MW，倒轴封，1时00分停高加，1时01分负荷降至50MW，停2号低加疏水泵，1时03分发电机解列，1时07分汽机打闸，1时14分投盘车，1时25分停循环泵做防止进冷水、冷汽措施。

惰走17分钟，盘车电流36A，大轴晃动0.048mm，高压内缸内壁温度406℃，高压外缸内壁上下壁温416℃/399℃，高压外缸外壁上下壁温344℃，中压缸内壁上下壁温451℃/415℃。

2月14日锅炉检修结束，21时00分点火升压。

2月15日0时15分准备冲动。

0时35分开始冲动，0时37分升速至500转/分，2瓦振动超过0.10mm（最大到0.13mm）打闸停机，0时57分转速到零投盘车装置(惰走7分钟),盘车电流34A,大轴晃动指示0.05mm。

经全面检查未发现异常，厂领导询问情况后同意二次启动。

第二次冲动前2号汽轮机技术状况：大轴晃动0.05mm，高压缸胀差2.5mm，中压缸胀差1.0mm，低压缸胀差2.7mm，高压内缸上内壁温度320℃，下缸内壁温度320℃，中压上缸温度219℃，下缸127℃，串轴-0.05mm。

真空73.32kPa，油温40℃，调速油压1.95MPa，润滑油压0.108MPa。

第二次冲动的蒸汽参数：主汽温度：左侧400℃,右侧400℃；再热汽温：左侧290℃，右侧290℃，主汽压力：左侧3.5MPa,右侧3.5MPa。

3时10分冲动，3时12分转至500转/分，2瓦振动0.027mm，3时25分转速升至1368转/分，3瓦振动0.13mm，立即打闸，开真空破坏门，3时40分投盘车装置(惰走15分钟)，盘车电流34A，做防止进冷汽措施，大轴晃动指示0.05mm。

在第一临界转速下，大轴热弯曲方向与转子不平衡 力方向大体一致。此时，发生动静摩擦将产生恶性循环， 致使大轴产生永久弯曲。而在第一临界转速上，热弯曲 方向与转子不平衡力方向趋于相反，有使摩擦脱离趋向。 所以，应充分重视低转速时振动、摩擦检查。
在高速转动下摩擦产生的热量是很大的，即使有 蒸汽流过，亦不能将热量带走阻止温度升高。有时外 轴封处局部碰摩产生的火花冒到机外，在停机以后检 查，碰摩处可能会变成蓝色，表明碰摩时产生过高温， 淬火后变色并留有碰摩痕迹。在大轴冷却到室温条件 下，碰摩处亦即是轴凹入处，这一些都是这种碰摩弯 曲的特征。
加热 轴封
除氧器
加热器
冷
凝汽器
汽
旁路系统
冷
疏水水位
水
主再汽温
设备 本身
弯轴框图
停机、盘车
暂时 弯曲
弯曲 消除
汽缸、法兰 温差
振动
违章指挥 盲目启动
套装件 位移
转子 内应力
大
永久 弯曲
弯轴 揭缸
防止大轴弯曲的措施
1做好汽轮机组基础技术工作 1.1转子安装原始弯曲的最大晃动值(双振幅)，最大弯曲点的轴向位置及在圆 周方向的位置、机组应备有安装和大修资料； 1.2 大轴弯曲表测点安装位置的原始晃动值(双振幅)，最高点在圆周方向的 位置； 1.3 机组正常启动过程中的波德图和实测轴系临界转速；
汽轮机大轴弯曲事故是运行中出现次数 较多的一种。
大轴弯曲后振动变大，会迫使机组停运， 并且会使一些轴封被磨损，造成通流部 分损坏。
轴封及通流部分修复困难大，将大轴重 新校直费时较多，从而造成重大损失。
大轴弯曲的种类
大轴弯曲可分为两种：热弹性弯曲 为永久性弯曲
热弹性弯曲：指转子在一截面上温度不均匀，转子受热时，在

有关后大轴弯曲的几个问题CATALOGUE目录•后大轴弯曲现象概述•后大轴弯曲检测方法与标准•后大轴弯曲预防措施与改进方案•后大轴弯曲维修方法及效果评估•后大轴弯曲对车辆性能影响研究•总结与展望CHAPTER载荷过大道路条件恶劣制造工艺问题030201异常磨损操控性能下降安全隐患目视检查使用千分表对后大轴的弯曲度进行检测，可以更加精确地了解其弯曲情况。

千分表检测四轮定位检测后大轴弯曲的检测方法CHAPTER后大轴弯曲现象概述定义分类定义与分类安全性降低操控性变差舒适性降低轮胎磨损加剧危害及影响不良路况行驶在崎岖不平的路面上，汽车会受到较大的冲击和振动，长期作用下会导致后大轴弯曲。

超载行驶长时间超载行驶会导致后桥承受过大的载荷，使大轴发生弯曲变形。

维修不当在维修过程中，如果拆卸或安装不当，可能会导致后大轴受到损坏或产生应力集中，进而发生弯曲。

发生原因及机制CHAPTER后大轴弯曲检测方法与标准将后大轴与同型号、同批次的新轴进行对比，观察是否存在差异，以判断后大轴是否弯曲。

视觉检测法对比法观察法投影仪测量法三坐标测量法测量仪器检测法弯曲度阈值根据后大轴的材质、尺寸和使用条件，设定合理的弯曲度阈值，当测量值超过该阈值时，判定为弯曲。

变形量阈值设定后大轴在不同方向上的变形量阈值，如轴向变形、径向变形等，当测量值超过相应阈值时，判定为弯曲。

诊断标准及阈值设定CHAPTER后大轴弯曲预防措施与改进方案材料选择与优化处理选择高强度材料采用高强度钢材，提高后大轴的抗弯性能和承载能力。

优化材料处理工艺通过热处理、淬火和回火等工艺，改善材料的力学性能和抗疲劳性能。

提高加工精度强化设备维护加工工艺改进及设备升级操作规范培训与监督执行培训操作人员监督执行力度CHAPTER后大轴弯曲维修方法及效果评估更换新件局部加热矫正焊接修复传统维修方法介绍及优缺点分析1 2 33D打印技术高分子材料修复超声波无损检测与修复创新维修技术尝试及成果展示01安全性指标02经济性指标03环保性指标维修效果评估指标体系建设CHAPTER后大轴弯曲对车辆性能影响研究03制动性能下降01动力性下降02油耗增加动力性、经济性、制动性等方面影响分析后大轴弯曲会导致车轮的定位参数发生变化，使车辆的操控稳定性下降，驾驶员在行驶过程中需要不断调整方向来保持车辆稳定。

零件配合的三种方式零件配合是机械设计中非常重要的一环，它直接影响着机械设备的性能和使用寿命。

在机械设计中，零件配合方式有多种，其中较为常见的有三种：过盈配合、间隙配合和紧配配合。

本文将分别介绍这三种配合方式的特点、适用范围以及优缺点，帮助读者更好地理解零件配合的概念和应用。

一、过盈配合过盈配合是指在装配时，零件之间的配合间隙为负值，即小孔套大轴、小轴套大孔。

在装配时，需要将小孔或小轴加大，大孔或大轴加小，以便使零件能够嵌合在一起。

过盈配合的优点是零件之间的接触面积大，能够承受较大的载荷和磨损，并且具有较高的精度和稳定性。

但是，由于零件配合间隙为负值，因此装配时需要施加一定的力，且拆卸时也比较困难，容易导致零件损坏或加工不良。

过盈配合适用于要求较高的精度和稳定性的机械设备，如精密仪器、航天设备、高速机床等。

在实际应用中，需要根据具体的要求和条件选择合适的过盈配合方式，如冷装配、热装配、压装配等。

二、间隙配合间隙配合是指在装配时，零件之间的配合间隙为正值，即大孔套小轴、大轴套小孔。

在装配时，需要将小孔或小轴加小，大孔或大轴加大，以便使零件能够嵌合在一起。

间隙配合的优点是装配和拆卸比较方便，且不需要施加过大的力，能够保证零件的完整性和精度。

但是，由于零件之间的接触面积较小，不能承受过大的载荷和磨损，容易产生松动和摆动。

间隙配合适用于一些要求较低的机械设备，如矿山机械、建筑机械、农业机械等。

在实际应用中，需要根据具体的要求和条件选择合适的间隙配合方式，如轻度间隙配合、中度间隙配合、重度间隙配合等。

三、紧配配合紧配配合是指在装配时，零件之间的配合间隙为零或接近零，即小孔套小轴、大孔套大轴。

在装配时，需要将小孔或小轴加大，大孔或大轴加小，以便使零件能够嵌合在一起。

紧配配合的优点是零件之间的接触面积最大，能够承受最大的载荷和磨损，并且具有最高的精度和稳定性。

但是，由于零件之间的配合间隙接近零，装配和拆卸比较困难，需要施加较大的力，容易导致零件损坏或加工不良。

汽轮机大轴弯曲的原因及防范措施一、汽轮机大轴弯曲的表现机组发生异常振动，轴承箱晃动，轴封冒火花或形成火环；胀差发生变化；过临界转速时，振动明显增大；惰走时间明显缩短，甚至发生急刹车现象；晃动度超限，盘车电流摆动，连续盘车4小时不能消除，严重时盘车投不上。

二、汽轮机大轴弯曲事故的种类1、热态启动时由于汽封送的过小，真空又高，造成汽缸进低温汽。

2、由于汽缸温度监视不够，没有发现异常，冲转时机组发生动静部分摩擦；3、由于汽缸滑销卡涩，机组发生摩擦，当升速中，转速有下降的现象，并且伴随机组振动。

4、未及时故障停机，反而开大调速汽门升速，后停机后未查出汽缸膨胀有跳跃现象。

反复多次启动，造成大轴弯曲；5、轴封高温汽进入汽缸夹层。

对猫爪及第一汽封套局部加热较强烈，标高的变化和汽封套的变形，造成汽封套下径向间隙消失，产生摩擦；晃动表故障，晃动度一直是0.05MN，未引起重视，并且上下缸温差一直是0度。

在下缸温度表失灵的情况下，启动过程中造成大轴弯曲。

6、停机时汽缸以明显进水，而抄表人员未分析判断；7、高压旁路减温水门不严，并且高排逆止门不严，锅炉点火后造成，高压缸进水，未及时判断出汽缸进水，盲目启动造成大轴弯曲；8、滑参数停机中，汽温下降率过大，胀差明显超限，值长未及时命令打闸停机，造成大轴弯曲；9、停机后未及时停给水泵，造成一次汽打压，汽缸进水，未采取必要的措施，盲目启动，造成大轴弯曲；10、功率表无指示，由于接线错误，并网后有功功率和无功功率表均无指示，没有及时停机处理，使DEH系统在没有功率反馈的条件下，将高压油动机开到最大，根据发电机转子电流2000A，推算有功负荷在33-45MW，蒸汽流量在220t／h左右，促使高压胀差的变化率增大；蒸汽经轴封供汽门漏入汽缸，汽缸受到冷却，大轴发生塑性弯曲。

三、引起大轴弯曲的主要原因1、动静部分摩擦使转子局部过热停机后在汽缸温度较高时，由于某种原因使冷气冷水进入汽缸，引起高温状态下的转子局部骤然冷却，出现很大的上下温差而产生热变形，造成大轴弯曲。
