装配图纸学习船体装配图纸的初步理解2010-10-21 06:04以下的图形均为手画，数字均为说明方便，请各位不必较真------------------------------------我是做分段的，关于分段图纸我有一定的理解，分段图纸的基础就是三视图，既主视图、俯视图、侧视图。

可以把船看做是一个简单的图形首先一般船厂的民用船舶的图纸表示的肋位数都是从左到右依次增大，肋位数越大，越靠近船首，即看肋位能知道船的首尾。

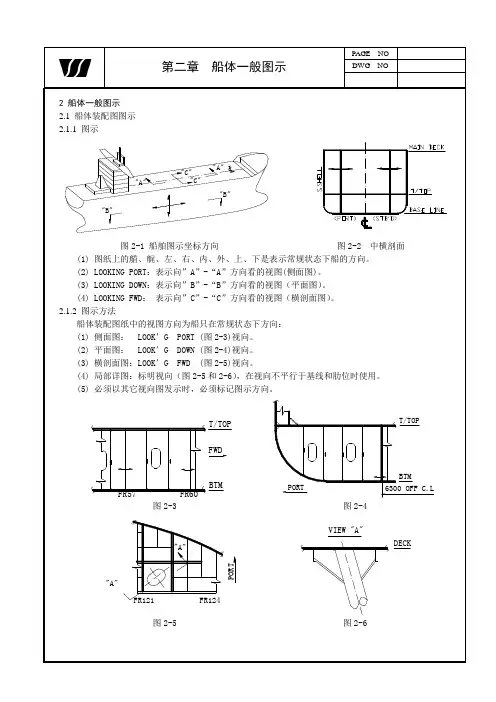

正视图都为从右向左看，俯视图都为从上往下看，侧视图都为从尾向首看。

符号说明C.L--------船体中心线BL--------基线(从船底到甲板的高度)肋位------- 肋板的位置正视图包括了船体的基线(BL)、肋位、首尾、上下俯视图包括了船体的中心线、肋位、首尾、左右侧视图(船体的横剖面图)包括了船体的中心线、左右、上下分段图纸就是以三视图来表示该分段在船体上的空间位置，又细分到零件在分段上的空间位置。

一些刚学图纸的人员，往往觉得图纸拿在手里毫无头绪，不知道从何看起，还没看，就已经没信心了。

所以在刚接触图纸时，应该先搞明白这张图纸表示的分段属于船体哪个部分、首尾、上下、左右。

接下来我会写关于识图、划线等一些我个人的经验。

1、符号说明------ 虚线不可见轮廓线细实线可见轮廓线BL基线FR肋位首尾方向是纵向左右方向是横向图纸上的数据单位均为mm(毫米)2图形说明在图纸的前几页会有上面这种类型的图形，有好几种，我先以上面这种来说明。

图纸的上方会有这张板的代号，我用叉来代替，下边会有一个数据800mm，800mm代表的是理论肋距，比如51#到52#的距离就是800首先我们要确定它属于三视图中的哪一个，平时我都是先看肋位，越靠进船首肋位数越大，于是可以确定这张图右边是首，左边为尾，由此可以确定首尾。

接着看有没有中心线，这张图没有，于是可以排除俯视图和侧视图，只能是正视图。

图的旁边还有3000mm、10000mm、17000mm三个数据，代表的是纵向的三根虚线代表的零件距离BL的高度，只要有了BL就可以确定该图的上下。

船体图纸常用语解析船体图纸是船舶设计师们设计船舶的重要文件，它是为了描述船舶外观和内部布局而创建的一种技术图形。

在船体图纸中，设计师们会使用一些专业术语来描述不同的部位和结构。

本文将通过解析船体图纸常用语，让读者更好地理解船体图纸的意义与作用。

船身线型船身线型描述了船舶在水面下的轮廓线形，是船体图纸中最复杂的部分之一。

下面是一些与船身线型相关的常用语：•Bow：船头。

•Stern：船尾。

•Beam：船舶宽度，即船体横向距离。

通常表示的是水线上的最宽处。

•Draft：船体吃水深度，即船舶在水面下的深度。

通常表示的是船底到水线的垂直距离。

•Freeboard：船舶的净空高度，即船舶盖板和水面之间的垂直距离。

•Sheer：船舶的纵向曲度，即船舶由船头到船尾的曲线弯曲程度。

•Deadrise：船底与船旁的夹角，指在后向领型处船底线和船舷线之间的角度。

•Bilge：船舶侧面的最大点。

船体布局船体布局包括船体内部的各部分和设备的布局，这些部分和设备构成了船舶的功能区域和航海空间。

下面是一些与船体布局相关的常用语：•Deck：甲板。

•Superstructure：上层建筑，包括舰岛、烟囱等。

•Hull：船体。

•Bulkhead：船舶隔舱，用于将船舱分隔成不同的区域。

•Hold：船舱，用于存放货物或油料。

•Funnel：烟囱，船舶的排烟装置。

•Bridge：驾驶室，船舶的控制中心。

•Galley：船用厨房。

•Crew quarters：船员住所。

船体结构船体结构是船舶的骨架，包括龙骨、骨架、内外贴板等。

下面是一些与船体结构相关的常用语：•Keel：龙骨，船体的纵向骨架。

•Ribs：肋骨，船体的横向骨架。

•Frames：骨架，包括纵向和横向的框架和支撑杆。

•Planking：贴板，船体的内、外板材。

•Bulwarks：船舷上方加高的围板。

•Stem：前楣板。

•Stern post：后楣板。

结语本文简要介绍了船体图纸常用语，希望能让读者对船体图纸有更深入的了解，同时也能对其他船舶相关知识的学习提供一定帮助。

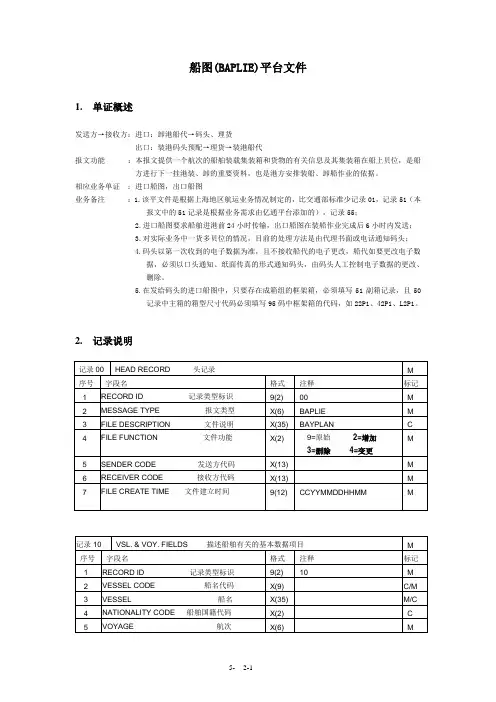

船图(BAPLIE)平台文件
1.单证概述
发送方→接收方：进口：卸港船代→码头、理货
出口：装港码头预配→理货→装港船代
报文功能：本报文提供一个航次的船舶装载集装箱和货物的有关信息及其集装箱在船上贝位，是船方进行下一挂港装、卸的重要资料，也是港方安排装船、卸船作业的依据。

相应业务单证：进口船图，出口船图
业务备注：1.该平文件是根据上海地区航运业务情况制定的，比交通部标准少记录01，记录51（本报文中的51记录是根据业务需求由亿通平台添加的），记录55；
2.进口船图要求船舶进港前24小时传输，出口船图在装船作业完成后6小时内发送；
3.对实际业务中一货多贝位的情况，目前的处理方法是由代理书面或电话通知码头；
4.码头以第一次收到的电子数据为准，且不接收船代的电子更改，船代如要更改电子数
据，必须以口头通知、纸面传真的形式通知码头，由码头人工控制电子数据的更改、
删除。

5.在发给码头的进口船图中，只要存在成箱组的框架箱，必须填写51副箱记录，且50
记录中主箱的箱型尺寸代码必须填写95码中框架箱的代码，如22P1、42P1、L2P1。

2.记录说明
注：温度中，除正(+)负(-)号及小数点外，最多只能三位数字。

注：拼箱货时可用此记录描述其中关键货物的危险品信息。

3.文件结构
00 头记录M 1
10 描述船舶有关的基本数据项目M 1
11 描述船舶有关的补充信息M 1
50 集装箱信息M9999
51 副箱信息C99
52 地点信息M 1
53 可选卸货港信息 C 1
54 危险品信息（指关键货物） C 1
99 尾记录M 1 4.版本信息。

12驾驶台和船员舱室布置(Arrangement of Bridge and Crew’s Room)现代船舶的驾驶已实现相当程度的自动化，船长工作的职能已转向以管理为中心。

机舱不配置人员或配置很少人员，机舱实行集中控制，并可在驾驶台操作。

船员生活的舱室更注意其布置合理和舒适性。
