第十六章 电磁转换单元测试

苏科版九年级物理第十六章电磁转换章节测试吸引大头针的数目增多，下列措施可行的是（）A. 取出自制电磁铁中的铁钉B. 将滑动变阻器的滑片向右滑动C. 减少铁钉上所绕线圈的匝数D. 把电池的正负极对调6.如图所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将（）A. 互相吸引，如图甲B. 互相排斥，如图乙C. 既不吸引，也不排斥，如图丙D. 以上三种情况都有可能7.如图甲、乙，分别演示的是电话的话筒和听筒的工作过程，下面有关这两幅图的说明中正确的是（）A. 甲图表现的是电话的听筒，它是利用电磁感应原理来工作的B. 甲图表现的是电话的话筒，它工作时将电能转化为机械能C. 乙图表现的是电话的听筒，它是利用磁场对电流的作用来工作的D. 乙图表现的是电话的话筒，它工作时将机械能转化为电能8.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现了灯丝在晃动。

关于这种现象，下列说法正确的是（）A. 灯丝晃动是一种电磁感应现象B. 灯丝晃动是电流做了功C. 灯丝晃动是灯泡受到磁体的吸引作用 D. 灯丝晃动是磁场对电流的作用9.科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，如图中能表明这一现象的实验是（）A. B.C. D .10.如图所示，电磁起重机的吸盘（主要部分是电磁铁）吸起铁器静止在空中（吸盘下表面水平）．下列与此相关的说法正确的是（）A. 它是利用异种电荷相互吸引的原理工作的B. 吸盘吸引铁器的同时，铁器对吸盘也有吸引力，其大小小于吸盘对铁器的吸引力C. 此时吸盘对铁器的吸引力一定等于铁器的重力D. 增大电磁铁中的电流，它们仍将静止在空中，但吸盘对铁器的吸引力一定大于铁器的重力11.电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A. 电流的热效应 B. 电流的化学效应 C. 电流的磁效应 D. 电磁感应现象二、填空题12.李明用天然磁石仿制如图甲所示的勺状指南针﹣﹣司南，他用的材料是图乙所示的天然磁石，该磁石的D 端为________ 极，他用该磁石的D端磨成勺柄，打磨成勺状指南针即（“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地理位置的________ （选填“南方”或“北方”）。

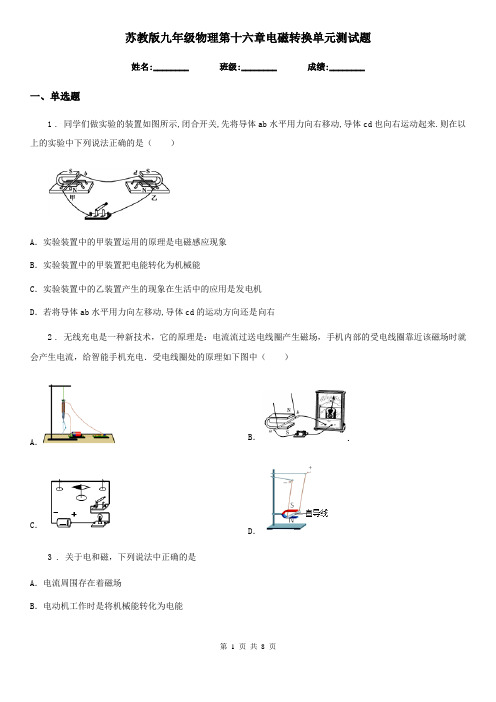

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也向右运动起来.则在以上的实验中下列说法正确的是（）A．实验装置中的甲装置运用的原理是电磁感应现象B．实验装置中的甲装置把电能转化为机械能C．实验装置中的乙装置产生的现象在生活中的应用是发电机D．若将导体ab水平用力向左移动,导体cd的运动方向还是向右2 . 无线充电是一种新技术，它的原理是：电流流过送电线圈产生磁场，手机内部的受电线圈靠近该磁场时就会产生电流，给智能手机充电．受电线圈处的原理如下图中（）B．A．C．D．3 . 关于电和磁，下列说法中正确的是A．电流周围存在着磁场B．电动机工作时是将机械能转化为电能C．导体在磁场中运动就一定会产生感应电流D．电动机是利用电磁感应原理制成的4 . 如图中所示的是磁体周围磁感线示意图，则磁体的磁极分别为（）A．为N极，为S极B．为S极，为N极C．为N极，为N极D．为S极，为N极5 . 如图所示，用铜导线穿过一块硬白纸板绕成螺线管，给螺线管通入电流，将小磁针放在纸板上不同的位置，包括螺线管内部，如图所示为小磁针N极(深色一端为N极)在各个位置静止时的指向，则A．螺线管左端是N极，右端是S极B．螺线管外面的磁感线从左到右C．螺线管内部的磁感线从左到右D．螺线管内部没有磁感线6 . 小明以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，小灯泡发光，下列说法不正确的是（）A．甲、乙电机转动B．甲电机相当于发电机C．乙电机相当于电动机D．将电源正负极对调，灯泡亮度发生改变7 . 下列关于物理学家和他对物理学所作的贡献的表述中，正确的是A．奥斯特——电磁感应现象B．牛顿——惯性定律C．阿基米德——测出大气压的值D．法拉第——通电导体周围空间存在磁场8 . 两个外形相同的条形铁块甲和乙，按图（1）的位置放置，甲与乙相互吸引；当按图（2）用手拿住甲，铁块乙掉下来，这种现象说明（）A．甲是磁体，乙不是磁体B．甲不是磁体，乙是磁体C．甲、乙都是磁体D．甲、乙都不是磁体9 . 下列说法正确的是（）A．丝绸摩擦过的玻璃棒带正电是因为玻璃棒失去了电子B．铜、铁、铝可以被磁化，它们是磁性材料C．绝缘体没有电子，因此不容易导电D．电磁波不能在真空中传播10 . 手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

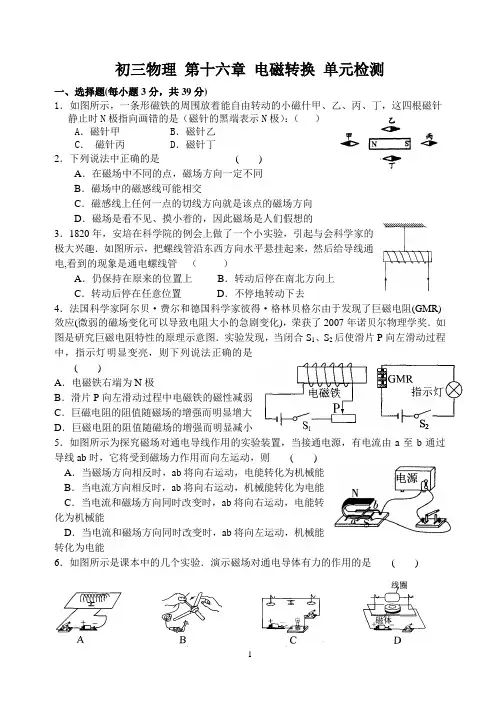

初三物理第十六章电磁转换单元检测一、选择题(每小题3分，共39分)1．如图所示，一条形磁铁的周围放着能自由转动的小磁什甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）：（）A．磁针甲 B．磁针乙C．磁针丙 D．磁针丁2．下列说法中正确的是( )A．在磁场中不同的点，磁场方向一定不同B．磁场中的磁感线可能相交C．磁感线上任何一点的切线方向就是该点的磁场方向D．磁场是看不见、摸小着的，因此磁场是人们假想的3．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电,看到的现象是通电螺线管（）A．仍保持在原来的位置上B．转动后停在南北方向上C．转动后停在任意位置D．不停地转动下去4．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR) 效应(微弱的磁场变化可以导致电阻大小的急剧变化)，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是( )A．电磁铁右端为N极B．滑片P向左滑动过程中电磁铁的磁性减弱C．巨磁电阻的阻值随磁场的增强而明显增大D．巨磁电阻的阻值随磁场的增强而明显减小5．如图所示为探究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则( )A．当磁场方向相反时，ab将向右运动，电能转化为机械能B．当电流方向相反时，ab将向右运动，机械能转化为电能C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能6．如图所示是课本中的几个实验．演示磁场对通电导体有力的作用的是( )7．发电机和电动机的诞生是人类进人电力时代的标志。

其中，制造电动机依据的物理知识是：（）A．电流在磁场中受到力的作用B．电荷之间存在着相互作用力C．电磁感应现象D．电流周围存在着磁场8．经过多年实验研究，终于在1831年发现“磁生电”规律的科学家是( ) A．麦克斯韦B．爱因斯坦C．奥斯特D．法拉第9．如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上．当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流，则下列电器的原理与动圈式话筒的原理相同的是( )A．电动机B．发电机C．电磁铁D．电铃10．如图所示，abcd是一个“U”形金属导轨，pq是一根可以在金属导轨上滑动的金属棒．金属导轨处于蹄形磁体中，一重物通过定滑轮的细绳与金属棒相连，整个装置置于水平桌面上并处于静止状态．在重物开始下落的过程中下列说法中正确的是( )．A．回路中有电流，此过程中电能转化为机械能B．回路中无电流，此过程中电能转化为机械能C．回路中有电流，此过程中机械能转化为电能D．回路中无电流，此过程中机械能转化为电能11．下列各图中，能够说明或者应用电磁感应现象的是( )12．在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障，如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220 V 100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光．若此时闭合开关S，则灯L2（也是“220 V 100 W”）( )A．正常发光B．能发光，但较暗C．不能发光D．无法判断13．“庆六一文艺会演”时，某中学物理组王老师给大家表演了一个“不怕电”的节目。

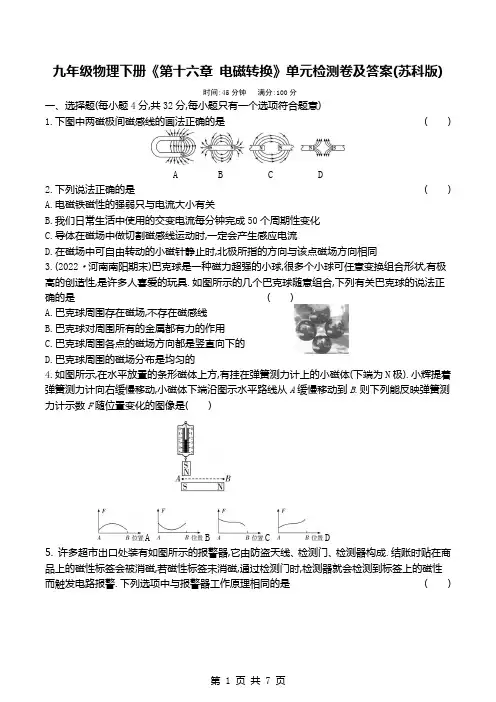

九年级物理下册《第十六章电磁转换》单元检测卷及答案(苏科版)时间:45分钟满分:100分一、选择题(每小题4分,共32分,每小题只有一个选项符合题意)1.下图中两磁极间磁感线的画法正确的是( )A B C D2.下列说法正确的是( )A.电磁铁磁性的强弱只与电流大小有关B.我们日常生活中使用的交变电流每分钟完成50个周期性变化C.导体在磁场中做切割磁感线运动时,一定会产生感应电流D.在磁场中可自由转动的小磁针静止时,北极所指的方向与该点磁场方向相同3.(2022·河南南阳期末)巴克球是一种磁力超强的小球,很多个小球可任意变换组合形状,有极高的创造性,是许多人喜爱的玩具.如图所示的几个巴克球随意组合,下列有关巴克球的说法正确的是( )A.巴克球周围存在磁场,不存在磁感线B.巴克球对周围所有的金属都有力的作用C.巴克球周围各点的磁场方向都是竖直向下的D.巴克球周围的磁场分布是均匀的4.如图所示,在水平放置的条形磁体上方,有挂在弹簧测力计上的小磁体(下端为N极).小辉提着弹簧测力计向右缓慢移动,小磁体下端沿图示水平路线从A缓慢移动到B.则下列能反映弹簧测力计示数F随位置变化的图像是( )A B C D5.许多超市出口处装有如图所示的报警器,它由防盗天线、检测门、检测器构成.结账时贴在商品上的磁性标签会被消磁,若磁性标签未消磁,通过检测门时,检测器就会检测到标签上的磁性而触发电路报警.下列选项中与报警器工作原理相同的是( )A.电风扇B.手摇发电机C.电热水壶D.司南6.小金同学看到了一个悬浮地球仪摆件(如图甲),于是利用手头材料制作了一个仿制品(如图乙),并成功地将他的地球仪稳定地“悬浮”起来.下列说法正确的是( )A.实现“悬浮”的磁铁A端是S极B.若要增加地球仪“悬浮”的高度,可将滑片P向上移动加以调节C.增加地球仪“悬浮”的高度后,电磁铁对地球仪的斥力变大D.增加地球仪“悬浮”的高度后,电磁铁对地球仪的斥力变小7.牛顿小组的同学将两台相同的手摇发电机A、B用导线连接起来,如图所示,当用力摇动手摇发电机A的手柄时,发现B的手柄也随之转动了起来.下列说法正确的是( )A.手摇发电机A的主要构成是电源和线圈B.手揺发电机A发电的原理是电流的磁效应C.手揺发电机A将电能转化为机械能D.手揺发电机B的手柄随之转动时,其原理与电动机的工作原理相同8.如图甲所示,一个不能打开的盒子外面露出一段细长的导线,在不损坏导线的情况下,用如图乙中(a)(b)两个实验所对应的结论来判断导线中是否有电流.下列说法中正确的是( )A.(a)(b)都能B.(a)(b)都不能C.只有(a)能D.只有(b)能二、填空题(每空2分,共26分)9.如图所示,蹄形磁体周围没有铁屑处(选填“有”或“没有”)磁场;人们为了形象直观地描述磁场而引入了.10.2021年3月份的“碳达峰、碳中和”议题引发热议,我国要在2060年前实现“碳中和”离不开大力开发新能源.无论是风力发电还是水力发电,其发电机在工作时都是将能转化为电能,发电机的工作原理是物理学家法拉第于1831年发现的现象.11.如图是一款能发电的魔方充电器. 转动魔方时,魔方就能发电,其原理是(选填“电磁感应”或“通电导体在磁场中受力作用”).魔方还能通过USB端口给移动设备充电,给移动设备充电时,魔方相当于电路中的(选填“电源”或“用电器”).12.小科在宁波科学探索中心参观时,体验了名为“铁钉桥”的游戏项目.利用左右两块电磁铁将数枚原本没有磁性的细铁钉磁化后使它们相互吸引从而搭成“铁钉桥”,如图所示.小科推测:两块电磁铁相互靠近的两端,a端和b端为(选填“同名磁极”或“异名磁极”).可以通过增加电磁铁中的方法增强其磁性,从而搭建起由等量的粗铁钉(长度、密度等与细铁钉一致)组成的“铁钉桥”.第12题图第13题图13.将两块磁铁分别吸在干电池的正负极上,使两块磁铁的N极都朝外,构成一个可以在平面上滚动的滚轮.如图所示,将锡箔纸平铺在水平桌面上,再将滚轮轻轻放在锡箔纸上,由于锡箔纸具有导电性,滚轮立刻开始向前滚动.滚轮能够滚动的原理是.若让滚轮向相反的方向滚动,可行的操作是.(写出一条即可)14.人工心脏泵可短时间代替心脏工作,如图是该装置的示意图.磁体固定在左侧,线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁),活塞筒通过阀门与血管相通.阀门S1只能向外开启,S2只能向内开启.线圈中的电流从A流向B时,电磁铁左端是极,血液会(选填“流入”或“流出”)活塞筒.该装置工作时,线圈AB中的电流方向(选填“需要”或“不需要”)改变.三、作图题(共7分)15.(3分)如图所示,请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向.16.(4分)两通电螺线管之间的小磁针静止时如图所示,请完成螺线管B的绕线,并标出电源的正负极.四、实验探究题(共29分)17.(10分)发电机是如何发电的呢?同学们用如图所示的装置进行探究.(1)将导体ab静止悬挂起来后,闭合开关,灵敏电流计G的指针不偏转,说明电路中(选填“有”或“无”)电流产生.(2)小芳无意间碰到导体ab,导体ab晃动起来,小明发现灵敏电流计G的指针发生了偏转,就说:“让导体在磁场中运动就可产生电流”.但小芳说:“不一定,还要看导体怎样运动.”为判断谁的说法正确,他们继续探究,并把观察到的现象记录在下表中.序号磁体摆放方向ab运动方向电流计指针偏转情况1N极在上竖直上下运动不偏转2水平向左运动向右偏转3水平向右运动向左偏转4N极在下竖直上下运动不偏转5水平向左运动向左偏转6水平向右运动向右偏转分析实验现象后,同学们一致认为小芳的观点是(选填“正确”或“错误”)的.比较第2、3次实验的现象发现,产生的电流的方向跟有关;比较第3、6次实验的现象发现,产生的电流的方向还跟有关.(3)在整理器材时,小明未断开开关,先撤去蹄形磁体,有同学发现电流计的指针又偏转了!他们再重复刚才的操作,发现电流计的指针仍偏转,请教老师后得知,不论是导体运动还是磁体运动,只要闭合电路的一部分导体在中做运动,电路中就会产生感应电流,这就是发电机发电的原理.18.(7分)小梦想探究通电螺线管外部磁场的情况,于是她利用通电螺线管、小磁针、干电池等器材进行实验.(1)小梦在探究通电螺线管外部的磁场是怎样分布时,将两个小磁针分别放在螺线管两端,闭合开关后,在通电螺线管周围均匀地撒一些碎铁屑,观察小磁针指向和碎铁屑的排列情况,如图甲所示.分析可知,通电螺线管外部磁场与的磁场相似.(2)小梦在探究通电螺线管外部磁场方向与哪些因素有关时,采用了如图乙所示的实验装置.实验中,她选用小磁针的目的是.在实验中,小梦只将电池正、负极的位置对调后闭合开关,观察小磁针指向,这是为了探究是否是通电螺线管外部磁场方向的影响因素.(3)小梦猜想通电螺线管磁场的强弱可能与线圈匝数和电流大小都有关.为了探究该猜想,她设计了如图丙所示的电路进行实验,通过通电螺线管吸引回形针的数量(未画出)比较通电螺线管磁性的强弱.她将开关S从1换到2上时,调节滑动变阻器的滑片P,并观察电流表示数及通电螺线管吸引的回形针数量,此时调节滑动变阻器是为了.19.(12分)某物理兴趣小组的同学开展了“探究通电导体在磁场中所受力的大小与导体在磁场中长度的关系”实验.【提出问题】通电导体在磁场中所受力的大小与导体在磁场中的长度有什么关系呢?【实验器材】矩形线圈、足够宽的U形磁铁、弹簧测力计、电源、开关各一个,足够的导线. 【设计与进行实验】(1)如图所示,用弹簧测力计先测量出矩形线圈的重力,再用测力计吊着线圈将线圈放入磁场中,将线圈通电后读出稳定时弹簧测力计的示数(线圈受到的拉力大小),比较线圈所受拉力与其重力的大小,发现拉力大于重力,说明通电线圈受到的磁场力的方向是(选填“向上”或“向下”)的.(2)改变矩形线圈AB边的长,重复上述步骤进行实验,每次实验时,控制线圈AB边在磁场中的位置相同,且保持磁场和的方向不变,比较线圈所受拉力与其重力的大小.(3)将三次实验相关数据比较后的结果填入下列表格.线圈AB边的长L/cm最短较长最长拉力与重力的差值ΔF/N最小较大最大【分析与论证】根据实验数据可知,通电导体在磁场中所受力的大小与导体在磁场中的长度有关,长度越长,导体所受的力越.【提出新问题】为什么上述实验中总是拉力大于重力呢?【再次设计与进行实验】甲同学:用同一个线圈,控制其他因素和条件不变,只将位置互换,实验结果显示拉力小于重力.乙同学:用同一个线圈,控制其他因素和条件不变,只将改变,实验结果也显示拉力小于重力.【结论】根据以上实验,该物理兴趣小组的同学初步得出结论:通电导体在磁场中所受力的方向与和有关.五、综合应用题(共6分)20.某同学利用热敏电阻为家中的灯暖型“浴霸”(用电灯取暖的用电器)设计了一个自动控温装置,如图甲所示.“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图乙所示.电磁铁线圈可看成阻值为20 Ω的纯电阻R0,“浴霸”共安装有2盏标有“220 V440 W”的灯泡,当电磁铁线圈中的电流大于或等于50 mA时,继电器的衔铁被吸合,使工作电路断开;当线圈中的电流小于或等于40 mA时,继电器的衔铁被释放,使工作电路闭合.(1)工作电路正常工作时,每盏灯泡在1 min内产生的热量是多少?(2)若浴室中的温度不得超过40 ℃,则控制电路的电源电压的最小值是多少?(3)若电源U1的电压恒为12 V,则将此装置放在浴室内,浴室内温度可控制在哪个范围内?参考答案1.A2.D3.A4.C5.B6.B7.D8.A9.有磁感线10.机械电磁感应11.电磁感应电源12.异名磁极电流13.通电导体在磁场中受力的作用将电池的正负极对调(或将滚轮左右换个方向,合理即可)14.S流入需要15.如图所示.16.如图所示.17.(除标注外,每空2分)(1)无(1分) (2)正确导体切割磁感线运动的方向磁场方向(3)磁场(1分) 切割磁感线18.(除标注外,每空2分)(1)条形磁体(1分) (2)显示磁场方向电流方向(3)控制电流的大小不变19.(除标注外,每空2分)【设计与进行实验】(1)向下(2)电流【分析与论证】大【再次设计与进行实验】磁极电流方向【结论】磁场方向(1分) 电流方向(1分)20.(1)每盏灯泡产生的热量Q=W=Pt=440 W×60 s=2.64×104 J (1分) (2)若温度达到40 ℃时,控制电路中的电流恰好达到50 mA,工作电路断开,此时控制电路的电源电压最小由图乙可知,当温度为40 ℃时,热敏电阻R1的阻值为180 Ω则U1 min=I(R0+R1)=0.05 A×(20 Ω+180Ω)=10 V (2分)(3)工作电路断开时,热敏电阻的阻值R1 min=U1I -R0=12V0.05A-20 Ω=220Ω根据图乙可知,浴室的最高温度t max=30 ℃工作电路闭合时,热敏电阻的阻值R1max=U1I'-R0=12V0.04A-20 Ω=280Ω根据图乙可知,浴室的最低温度t min=22 ℃即浴室内温度可控制在22~30 ℃(3分)。

苏科版九年级物理下册第十六章《电磁转换》检测卷（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 下列关于电和磁的说法正确的是 ( )A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用的原理来工作的2. a、b两个磁极间的磁感线分布如图所示.下列说法正确的是 ( )A.a端磁极是S极,b端磁极是N极B.P点没有磁场C.磁感线是真实存在的D.Q点的磁场方向水平向右3. 如图所示是燃油汽车启动装置的电路简图.汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S极D.电动机工作时将电能全部转化为机械能4. 导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中与磁感线垂直)( )5. 如图是一款“收音机钢笔”的图片,当书写的时候,笔端摇摆产生电流,就能给钢笔的内置电池储存电能,同时供笔端微型收音机和扬声器工作.在繁重的学习中可以听听音乐,缓解学习的压力.关于“收音机钢笔”的说法正确的是 ( )A.“产生电流”利用了电磁感应的原理B.电磁感应现象由奥斯特首先发现C.扬声器工作原理与发电机工作原理相同D.“储存电能”时把化学能转化为电能二、填空题(每空3分,共15分)6. 探究小组为了模拟电磁起重机的工作原理,用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁,接入电路,如图所示.闭合开关S,电磁铁有了磁性,A端是极.将滑动变阻器的滑片向右移动一段距离后,硬币才被吸起,这说明电流越大,电磁铁的磁性.7. “地漏”(如图甲)是连接排水管道与室内地面的接口.“磁悬浮地漏”相对于传统地漏具有很多优点,如排水速度可随积水深度自动调节、在不排水时能密封管道等.(1)若地漏不密封,排水管内臭气会扩散到室内.从微观角度解释该现象: .(2)磁悬浮地漏的工作原理如图乙.①当密封盖上方无水时,在磁体B作用下,磁体A将密封盖顶起.若磁体A下端为N极,则磁体B上端为极.②当密封盖上方有水时,密封盖下移,开始排水.积水越多,则排水口越大,其原因是.三、作图题(每小题5分,共10分)8. 如图所示,小磁针处于静止状态且螺线管的左端极性已知.请在两虚线框内分别标出小磁针和电源的极性.9. 开关闭合后,通电螺线管和条形磁铁A之间的磁感线的形状如图所示.请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.四、计算题(共15分)10. 图甲是一款深受人们喜爱的便携式充电喷雾小风扇(部分参数如表),具有只扇风不喷雾和既扇风又喷雾两挡工作状态.(1)小风扇喷出的水雾在空气中(填物态变化的名称),从周围吸热,起到降温作用.(2)图乙是小风扇喷雾时水位自动报警器的工作原理图,当水箱内的水位较低时,红灯亮报警,请结合上图说明其工作原理.(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少?(4)商家宣称此款小风扇充满电后,在既扇风又喷雾状态下可持续工作5小时.通过计算判断他们的宣传与实际是否相符.参考答案一、选择题1.D 磁场中的磁感线是人们为了研究问题方便而假想的曲线,不是客观存在的,A错误;指南针静止时南极总是指向地磁北极,B错误;电磁铁磁性的强弱与电流的大小、线圈匝数的多少等因素有关,C错误;扬声器是利用通电导体在磁场中受到力的作用的原理来工作的,D正确.2.D3.A 电磁铁是利用电流的磁效应来工作的,旋转钥匙相当于闭合开关,控制电路连通,电磁铁有磁性,吸引衔铁,动触点A与静触点B接触,工作电路连通,电动机工作,电动机工作时将大部分电能转化为机械能,小部分电能转化为内能.由题图知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为N极.4.D 只有闭合电路中的一部分导线做切割磁感线运动,导线中才会产生感应电流.A、B、C项中导线运动时均没有切割磁感线;D项中导线垂直于纸面向下运动时,切割磁感线,产生感应电流.5.A “产生电流”是磁生电的过程,即为电磁感应现象,A正确;电磁感应现象是法拉第首先发现的,B错;根据题述可知,扬声器的工作需要先有电流,后产生声音,对应的能量转化为电能转化为机械能,与电动机的工作原理相同,C错;“储存电能”时,笔端摇摆产生的电能转化为化学能,D错.二、填空题6.N(北) 越强解析：由题图可知,电流由上侧流入电磁铁,由下侧流出电磁铁,由安培定则可知螺线管下侧(A端)为N极;将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变小,电路中的电流变大,电磁铁的磁性变强,硬币所受的磁力变大而被吸起.7.(1)分子做无规则运动(2)①N ②深度越深,液体的压强越大解析：(1)扩散现象是分子做无规则运动的结果.(2)①找题眼——在磁体B作用下,磁体A将密封盖顶起;抓本质——磁体A、B有相互排斥力;做解答——磁体A下端为N极,则磁体B上端也为N极.②积水深度越深,压强越大,对密封盖的压力越大,密封盖下移,排水口就越大.三、作图题8.如图所示.9.如图所示.四、计算题10.(1)汽化(2)当水位降低到探针以下时,控制电路断开,电磁铁中没有电流,电磁铁的磁性消失,衔铁在弹簧弹力作用下弹回,动触点与上面的静触点接通,红灯亮,报警.(3)W=Pt=4 W×10×60 s=2 400 J(4)电池容量为W'=UIt'=4 V×6 A×3 600 s=86 400 J,风扇既扇风又喷雾时的总功率P总=4 W+4 W=8 W,该状态下的工作时间t″=W′P总=86400J8W=10 800 s=3 h,由于3 h<5 h,故工作时间与商家宣传的不符.。

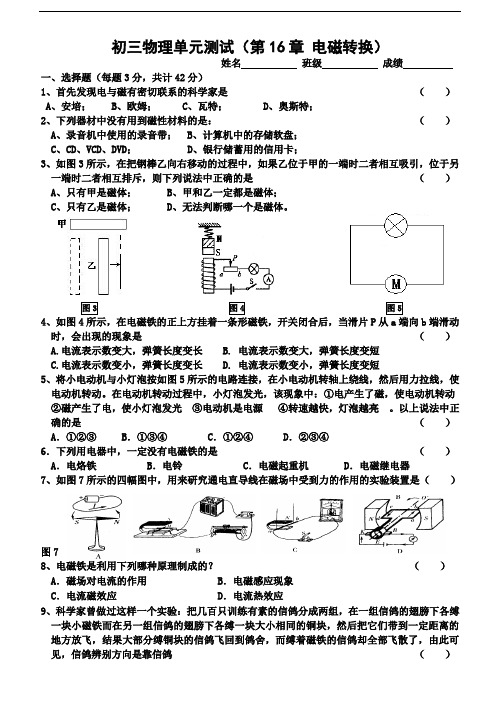

初三物理单元测试（第16章电磁转换）姓名班级成绩一、选择题（每题3分，共计42分）1、首先发现电与磁有密切联系的科学家是（）A、安培；B、欧姆；C、瓦特；D、奥斯特；2、下列器材中没有用到磁性材料的是：（）A、录音机中使用的录音带；B、计算机中的存储软盘；C、CD、VCD、DVD； D、银行储蓄用的信用卡；3、如图3所示，在把钢棒乙向右移动的过程中，如果乙位于甲的一端时二者相互吸引，位于另一端时二者相互排斥，则下列说法中正确的是（）A、只有甲是磁体；B、甲和乙一定都是磁体；C、只有乙是磁体；D、无法判断哪一个是磁体。

图3图4图54、如图4所示，在电磁铁的正上方挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动时，会出现的现象是（）A.电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短5、将小电动机与小灯泡按如图5所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。

在电动机转动过程中，小灯泡发光，该现象中：①电产生了磁，使电动机转动②磁产生了电，使小灯泡发光③电动机是电源④转速越快，灯泡越亮。

以上说法中正确的是（）A．①②③ B．①③④ C．①②④ D．②③④6．下列用电器中，一定没有电磁铁的是（）A．电烙铁 B．电铃 C．电磁起重机 D．电磁继电器7、如图7所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置是（）图78、电磁铁是利用下列哪种原理制成的？（）A．磁场对电流的作用B．电磁感应现象C．电流磁效应D．电流热效应9、科学家曾做过这样一个实验：把几百只训练有素的信鸽分成两组，在一组信鸽的翅膀下各缚一块小磁铁而在另一组信鸽的翅膀下各缚一块大小相同的铜块，然后把它们带到一定距离的地方放飞，结果大部分缚铜块的信鸽飞回到鸽舍，而缚着磁铁的信鸽却全部飞散了，由此可见，信鸽辨别方向是靠信鸽（）A、对地形地貌有极强的记忆力；B、能发射并接收某种超声波；C、能发射并接收某种次声波；D、体内有某种磁性物质，它能借助地磁场辨别方向；10、关于电和磁，下列说法中正确的是（） A．焦耳发现电磁感应现象为制造发电机奠定了理论基础B.通电线圈在磁场中转动时，机械能转化为电能C.只要导体在磁场中运动，就能产生感应电流D.指南针能指南北是因为地球周围存在磁场11、根据通电螺线管周围存在磁场(如图甲)的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。

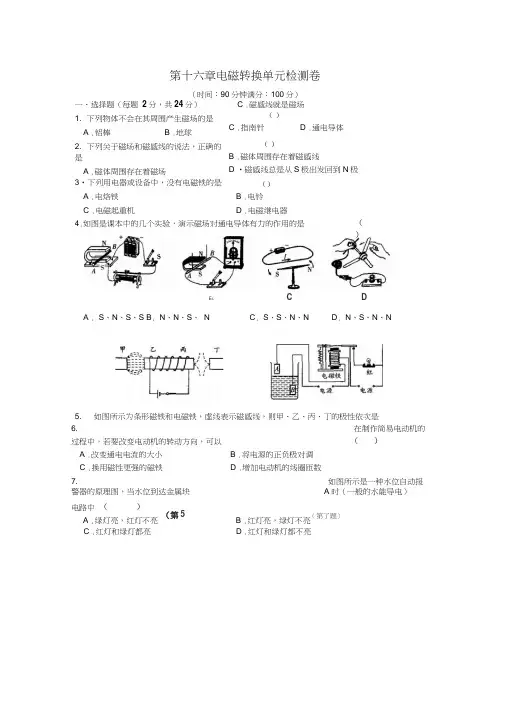

第十六章电磁转换单元检测卷（时间：90分钟满分：100分）一、选择题（每题 2分，共24分） 1. 下列物体不会在其周围产生磁场的是 A .铝棒B .地球2. 下列关于磁场和磁感线的说法，正确的是A .磁体周围存在着磁场 C .磁感线就是磁场（ ） C .指南针D .通电导体（ ） B .磁体周围存在着磁感线 D •磁感线总是从S 极出发回到N 极3•下列用电器或设备中，没有电磁铁的是 A .电烙铁 C .电磁起重机5.如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是6.在制作简易电动机的过程中，若要改变电动机的转动方向，可以 （ ）A .改变通电电流的大小B .将电源的正负极对调C .换用磁性更强的磁铁D .增加电动机的线圈匝数7.如图所示是一种水位自动报警器的原理图，当水位到达金属块 A 时（一般的水能导电）电路中 （）4.如图是课本中的几个实验，演示磁场对通电导体有力的作用的是 （）E LCD（） B .电铃 D .电磁继电器A . S 、N 、S 、SB . N 、N 、S 、 NC . S 、S 、N 、ND . N 、S 、N 、NA .绿灯亮，红灯不亮B .红灯亮，绿灯不亮C .红灯和绿灯都亮D .红灯和绿灯都不亮（第5题）（第了题〉8.我们唱卡拉OK 时，要用到话筒. 如图所示是动其工作原理是（）A .电流周围存在磁场B .电磁感应现象C 磁场对通电导线有力的作用S *2—1«—(第 10®)iiu永丸峨偻（第8题） D .电能转化为机械能（第9题）9. 如图所示，磁感线竖直向下， A B 棒运动，电流表指针偏转A . AB 棒可能是竖直向下运动的 B . AB 棒可能是水平向左运动的C •开关断开，电流表指针也会偏转D •实验说明电路中有电流不一定需要电源10.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置. 下列措施中能使电磁铁磁性增强的是 （ ）C .开关S 由1扳到2,其他条件不变D .电源的正负极对调，其他条件不变11•如图所示是小滨探究“什么情况下磁可以生电”的实验装置, 、填空题（每空1分，共27 分）13•小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示•若将两磁铁棒按原状自 然接合，则甲棒两半将互相 ________ ，乙棒两半将互相 ________A .滑片P 向右移动，其他条件不变B .滑片P 向左移动，其他条件不变ab 是一根直铜丝，通过导体与电流表的“ 3”、“―”两接线柱相连，当把 ab 迅速向右运动时，并未发现电流表指针明显偏转，你认为最可能的原因是 （）A •没有感应电流，指针不偏转B •感应电流太小，无法使指针明显偏转C .应把ab 改为迅速向左运动12•如图所示，在水平放置的磁体上方，有挂在弹簧测力计上的小磁体（下部 N 极）.小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计下端的小磁体，沿图示水平路线从A 缓慢移到数F 随位置变化的是14.如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知， a 点的磁场比b 点的磁场 ________ （填“强”或“弱”）；若在b 点放置一个可自由转动的小磁针， 则小磁针静止时，其 N 极指向 _________ （填“ P ”或“ q”）处.15. _________________________________________________ 把螺线管水平悬挂起来，通电后它的外部磁场与 _____________________________________________ 磁体的磁场相似，静止时它的 南极指向地磁场的 ________ （填“南”或“北”）极. 16.如图所示，闭合开关使螺线管通电，可以观察到左边弹簧_______ ，右边弹簧 _______（均填“伸长” “缩短”或“不变”）. 17. 某市科技馆有机器人和参观者下象棋的展台.机器人取放棋子时用一根“手指”接触棋 子表面就可以实现（如图所示），其奥秘是“手指”内部有电磁铁.第13题 第14题 第16题 第17题24.科学家的每次重大发现，都有力地推动了人类文明的进程，丹麦物理学家 _______ 首先发现了电流周围存在磁场， 第一个揭示了电和磁之间的联系， 李亮同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示，当开关 S 接 ________ （a /b ）点时，电磁铁 A 端是N 极.三、解答题洪49分） 25.如图中两个螺线管通电后互相排斥，而且电流表的连接正确，请在图中画出螺线管 B 的绕法. 26.根据图中小磁针静止时的指向，用笔（1）机器人取放棋子是利用了电磁铁的 _______ （填“磁性有无”或“磁极方向” ）可以控 制的特点.（2）制作象棋棋子的材料应该是下列常见金属材料中的 _________ . A .铁B .铜C .铝18•如图所示，直导线通电时发生偏转，说明 ___________ 对电流有力的作用，可以利用这个原“电动机”或“发电机”）•如果只改变电流方向，直导线偏转方向 第19题 第20题 19•如图是汽车启动装置电路简图， 当钥匙插入钥匙孔并转动时，磁铁上端为 ______ 极，触点B 与C _________ （填“接通”或“断开 第21题 电磁铁得到磁性，此时电 ”），汽车启动. 20.如图所示的手摇发电机模型是利用 ___________ 原理发电的，摇动手柄，线圈在 __________ 中转 动，把 _______ 能转化为电能，供小灯泡发光.21•如图所示，把一条长约 10 m 的导线两端连在灵敏电流计的两个接线柱上，形成闭合电 路，有两个同学迅速摇动这条导线，这两个同学沿 ___________ （填“东西”或“南北”）方向站 立时，电流计指针更容易偏转•应用该原理制成了 ___________ 机。

苏科版九年级全册物理第十六章电磁转换单元检测一、单选题1.下列说法不正确的是（）A.A实验说明通电导体周围存在磁场B.B实验中导体沿磁感线方向运动就会产生电流C.C中通电螺线管的磁性两端最强D.D中对调磁铁的两极可以改变导体ab运动方向2.下列对于磁现象图片的说明中正确的是（）A.甲图中用钢棒靠近小磁针的N极时，二者相互吸引，说明钢棒的A端一定是S极B.乙图中若将小磁针移至通电直导线上方，且与直导线平行，小磁针的转动方向将发生改变C.丙图中铁屑分布情况显示了磁体周围的磁场分布情况，所以铁屑连线就是磁感线D.丁图中通电螺线管的左端是N极3.要改变直流电动机的旋转方向，可行的办法是（）A.改变磁场的强弱B.改变电流的大小C.只改变磁场方向D.同时改变电流方向和磁场方向4.如图所示是一个波浪能量收集船，安装在船只两侧“手臂”上装有紧贴水面的浮筒．当波浪引起浮筒上下浮动时，“手臂”就随着振动进行能量收集，然后储存到船上的大容量电池中．下列图中与波浪能量采集船获得能量原理相同的是（）A.B.C.D.5.如今，刷卡机广泛应用于银行、超市．当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息．图中能反映刷卡机读出信息原理的是（）A. B. C. D.6.为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生涡电流，探测器发出警报．以下选项中也是利用该原理工作的是（）A.发电机B.电铃C.电磁铁D.电动机7.一蛋糕盒里放有一条形磁铁，盒外均匀放有八个小磁针，小磁针静止时，指向如图所示，由此可以判定条形磁铁在盒内摆放方向为（）A.沿1﹣5连线位置，N极在5，S极在1B.沿2﹣6连线位置，N极在2，S极在6C.沿3﹣7连线位置，N极在3，S极在7D.沿4﹣8连线位置，N极在4，S极在8二、多选题8.下列器材是我们身边较熟悉的生活、学习或工作的用品，其中没有应用磁性材料的是（）A.打电话用的IC卡B.录音机的录音带C.计算机的软盘D.CD或DVD播放器用的光碟9.（2015•潍坊）如图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则A.电源左端为正极B.电源右端为正极C.滑动变阻器的滑片P向右移动，通电螺线管的磁性增强D.滑动变阻器的滑片P向右移动，通电螺线管的磁性增强10.关于电磁现象，下列说法中正确的是（）A.通电导体在磁场中一定受到力的作用B.电动机是利用通电线圈在磁场中受力转动的原理工作的C.发电机是利用电磁感应现象制成的，工作时将电能转化为机械能D.奥斯特实验表明通电导体周围存在磁场三、填空题11.每个磁体都有两个磁极，当自由静止时指南的一端叫________．当用一个条形磁体的两极分别去靠近小磁针的N极时，看到如图甲所示的现象，这表明：同名磁极________，异名磁极________．如图乙，某同学在使用一块磁铁时，不小心把一个磁体打碎成了两块，此时共有________个磁极，再把原断处相对，两半磁铁________（选填“互相吸引”“互相排斥”或“不发生作用”）．12.如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为________极，将滑片P向右滑动，空心小铁球将________。

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法中错误的是A．用磁感线可以描述磁场的强弱B．感应电流的方向与导体在磁场中切割磁感线方向有关C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁休周围各点的磁场方向2 . 下列关于电磁现象的说法中，正确的是（）A．在磁体外部，磁感线总是从S极发出，最后回到N极B．奥斯特实验现象说明，通电导体周围存在磁场C．通电导体在磁场中的受力方向只与电流方向有关D．闭合电路的部分导体在磁场中运动时，就会产生感应电流3 . 如果将两根磁棒的磁极互相靠近时，它们是互相推斥，则互相靠近的磁极A．一定是N极B．一定是S极C．一定是同名磁极D．一定是异名磁极4 . 能说明发电机工作原理的是（）A．B．C．D．5 . 在如图所示的E、F、P、Q四点中，磁场最弱的是A．E点B．F点C．P点D．Q点6 . 电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（）A．电磁铁的磁性逐渐减弱B．铁块受到的摩擦力不变C．铁块对地面的压强逐渐增大D．弹簧秤的读数逐渐变大7 . 下列有关物理概念的说法中正确的是A．小磁针能自动指南北方向是因为受到地磁场作用B．电源是把化学能转化为电能的装置C．两个轻质小球互相吸引因为它们带同种电荷D．电动机是利用电磁感应现象制成的8 . 如图是关于电磁现象的四个实验，下列说法正确的是A．是研究发电机工作原理的实验装置B．实验说明通电导体周围存在磁场C．是探究电磁铁磁性强弱的实验装置D．是探究电磁感应现象的实验装置9 . 如图所示通电螺线管，其中判断正确的是（）A．B．C．D．10 . 如图所示，半径为R、圆心为O的大圆环固定在竖直平面内，两个轻质小圆环套在大圆环上。

苏科版物理九年级(下）第十六章《电磁转换》单元测试卷题号一二三四五六总分得分一．填空题(每空1分，共30分)1．1831年，英国著名物理学家发现了电磁感应现象，导致了的发明，从而开辟了人类电的时代．2．磁极间的相互作用规律是:同名磁极互相,异名磁极互相．3．如图甲所示，闭合电路中的部分导体ab棒,在磁场中做快速切割磁感线运动时，可以观察到电流表指针发生偏转，其偏转的最大位置如图所示,此时的电流值为_____mA，这时ab棒成为一个电源，其中____端为正极，此过程发生的现象叫做_____现象。

第4题第5题4．水平桌面上有一静止的铁块,当一条形磁铁沿竖直方向逐渐靠近铁块时，铁块对桌面的压力将_____，铁块受到的重力将_____．（选填“变大"．“变小”或“不变") 5．如图所示，要使电压表的示数变小，应将滑动变阻器的滑片P向_____端移动．此时电磁铁的磁性将_____．6．如图所示，A是悬挂在弹簧测力计下的条形磁铁,B是螺线管，当S闭合后,电流表的示数将__________，弹簧测力计的示数将____________。

甲乙第3题第7题7．张强同学把一根没有磁性的大铁钉弯成马蹄形，做了一个电磁铁（如图所示），根据电流方向可判断铁钉尖端为 极。

要想让钉头和钉尖的极性反过来，最简单的做法是 ______。

8．我国正在筹建世界上第一条商业磁悬浮列车线路,磁悬浮列车是利用__________磁极相互排斥的原理来实现悬浮的。

写出利用电磁铁工作的另一个实例：__________________。

9．电和磁的联系表现在三个方面:一是 ；二是 ；三是 。

10．发电机可分为 流发电机和 流发电机，在交流发电机的线圈中产生的是 电,在直流发电机的线圈中产生的是 电.我国供生产和生活用的是 电，它的频率是 ;周期是 。

在1秒内电流方向改变 次.11．导体中感应电流的方向跟 方向和 方向有关,当同时改变这两个方向时，导体中感应电流的方向将 (填：“改变"或“不改变”)。
