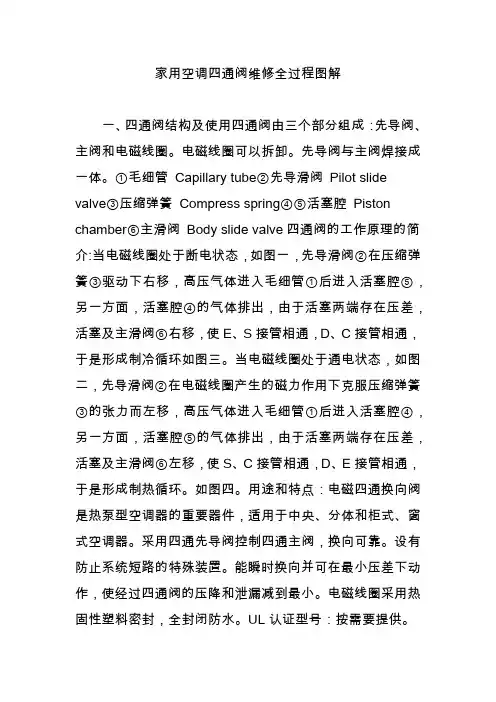

家用空调四通阀维修全过程图解一、四通阀结构及使用四通阀由三个部分组成：先导阀、主阀和电磁线圈。
电磁线圈可以拆卸。
先导阀与主阀焊接成一体。
①毛细管Capillary tube②先导滑阀Pilot slide valve③压缩弹簧Compress spring④⑤活塞腔Piston chamber⑥主滑阀Body slide valve四通阀的工作原理的简介:当电磁线圈处于断电状态，如图一，先导滑阀②在压缩弹簧③驱动下右移，高压气体进入毛细管①后进入活塞腔⑤，另一方面，活塞腔④的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥右移，使E、S接管相通，D、C接管相通，于是形成制冷循环如图三。
当电磁线圈处于通电状态，如图二，先导滑阀②在电磁线圈产生的磁力作用下克服压缩弹簧③的张力而左移，高压气体进入毛细管①后进入活塞腔④，另一方面，活塞腔⑤的气体排出，由于活塞两端存在压差，活塞及主滑阀⑥左移，使S、C接管相通，D、E接管相通，于是形成制热循环。
如图四。
用途和特点：电磁四通换向阀是热泵型空调器的重要器件，适用于中央、分体和柜式、窗式空调器。
采用四通先导阀控制四通主阀，换向可靠。
设有防止系统短路的特殊装置。
能瞬时换向并可在最小压差下动作，使经过四通阀的压降和泄漏减到最小。
电磁线圈采用热固性塑料密封，全封闭防水。
UL认证型号：按需要提供。
技术规格：气密试验压力: R22 2.9MPA最大工作压力: R22 2.9MPAR407C 3.3MPAR407C 3.3MPAR410A4.15MPAR410A 4.15MPA环境温度：－20℃～55℃许可流体温度：－20℃～120℃环境相对湿度：小于95％二、空调系统中四通阀换向故障判别一）四通阀的结构特点1、中间流量由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管互相串通，有一定的中间流量，此时，压缩机高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，避免空调系统受高压破坏。
家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。
阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。
1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。
电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。
1.2 制冷工况空调在制冷时，四通阀是不通电的。
先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。
使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。
1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。

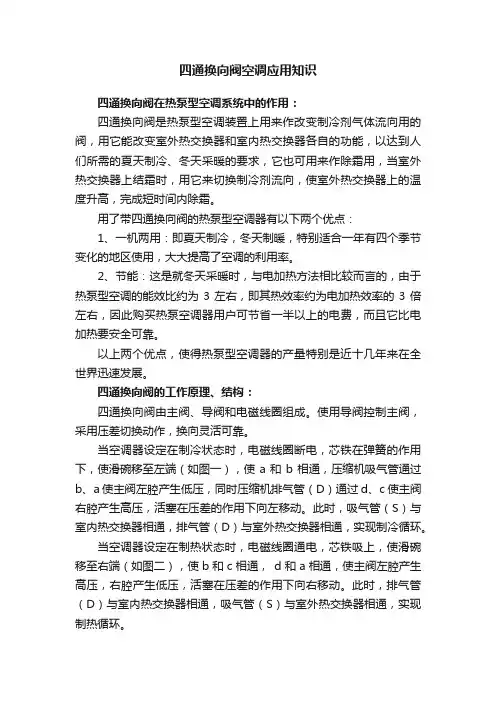

四通换向阀空调应用知识四通换向阀在热泵型空调系统中的作用：四通换向阀是热泵型空调装置上用来作改变制冷剂气体流向用的阀，用它能改变室外热交换器和室内热交换器各自的功能，以达到人们所需的夏天制冷、冬天采暖的要求，它也可用来作除霜用，当室外热交换器上结霜时，用它来切换制冷剂流向，使室外热交换器上的温度升高，完成短时间内除霜。
用了带四通换向阀的热泵型空调器有以下两个优点：1、一机两用：即夏天制冷，冬天制暖，特别适合一年有四个季节变化的地区使用，大大提高了空调的利用率。
2、节能：这是就冬天采暖时，与电加热方法相比较而言的，由于热泵型空调的能效比约为3左右，即其热效率约为电加热效率的3倍左右，因此购买热泵空调器用户可节省一半以上的电费，而且它比电加热要安全可靠。
以上两个优点，使得热泵型空调器的产量特别是近十几年来在全世界迅速发展。
四通换向阀的工作原理、结构：四通换向阀由主阀、导阀和电磁线圈组成。
使用导阀控制主阀，采用压差切换动作，换向灵活可靠。
当空调器设定在制冷状态时，电磁线圈断电，芯铁在弹簧的作用下，使滑碗移至左端（如图一），使a和b相通，压缩机吸气管通过b、a使主阀左腔产生低压，同时压缩机排气管（D）通过d、c使主阀右腔产生高压，活塞在压差的作用下向左移动。
此时，吸气管（S）与室内热交换器相通，排气管（D）与室外热交换器相通，实现制冷循环。
当空调器设定在制热状态时，电磁线圈通电，芯铁吸上，使滑碗移至右端（如图二），使b和c相通，d和a相通，使主阀左腔产生高压，右腔产生低压，活塞在压差的作用下向右移动。
此时，排气管（D）与室内热交换器相通，吸气管（S）与室外热交换器相通，实现制热循环。
四通换向阀主要性能项目和测试方法：四通换向阀制冷介质适用性问题：四通换向阀主要为三花制冷集团生产，根据制冷介质不同分三类，SHF-4/7/9/11系列适用R22 ，SHF-4K/7K/9K/11K系列适用R22 、R407C ，SHF-4H/7H/9H/11H系列适用R22、R407C、R410A 。
空调四通换向阀原理、检测，赶紧收下吧文章节选李志锋大作—《图解空调器维修轻松入门》，需要全套书籍的小伙伴请联系小编。
1内部构造一、换向阀1、结构：将四通阀翻到背面，并割开阀体表面铜壳，见下图：可看到换向间内部器件，主要由阀块、左右2个活塞、连杆、弹簧组成。
阀块通常使用耐高温的尼龙材料制成，从背面看可以观察其内部相通，见下图：可连接阀体下部的3根管口中的其中2个，但始终和连接压缩机吸气管的S管口相通，即只能S-E管口相通或S-C管口相通。
2、换向原理阐述：活塞和l连杆固定在一起，阀块安装在连杆上面，当活塞受到压力变化时其带动连杆左右移动，从而带动阀块左右移动。
1）、制冷模式：当阀块移动至某一位置时使S-E管口相通，则D-C管口相通，见下图：压缩机排气管D排出高温高压气体经C管口至冷凝器，三通阀E 连接压缩机吸气管S，空调器处于制冷状态。
2）、制热模式：当阀块移动至某一位置时使S-C管口相通，则D－E管口相通，见下图：压缩机排气管D排出高温高压气体经E管口至三通阔连接室内机蒸发器，冷凝器C连接压缩机吸气管S，空调器处于制热状态。
二、电磁导向阀导向毛细管由4根毛细管组成，分别为：连接压缩机排气管D管口；压缩机吸气管S管口；换向阀左侧A；换向阀右侧B。
导向阅本体安装在四通阀表面，内部由小阀块、衔铁、弹簧、堵头（设有四通阀线圈的固定螺钉）组成。
导向阀连接4根导向毛细管，其内部设有4个管口，布局和换向阀类似，见下图：小阀块安装在衔铁上面，衔铁移动时带动小阀块移动，从而接通或断开导向阀内部下方3个管口。
衔铁移动方向受四通阅线圈产生的电磁力控制，换向阀内部的阀块之所以称为“ 小阀块” ，是为了和换向间内部的阀块进行区分， 2个阀块所起的作用基本相同。
2制冷与制热切换原理一、制冷模式：主板未给四通阀供电，系统处于制冷模式：室外机四通阀因线圈电压为交流0V，电磁导向阀内部衔铁在弹簧的作用下向左侧移动，使得D口和B侧的导向毛细管相通， S口和A 侧的导向毛细管相通，因D口连接压缩机排气管、 S口连接压缩机吸气管，因此换向阀B侧压力高、 A侧压力低，见下图：因换向阀 B 侧压力高于 A 侧，推动活塞向A 侧移动，从而带动阀块使 S-E 管口相通、同时 D-C 管口相通，即压缩机排气管 D 和冷凝器 C 相通、压缩机吸气管 S 和连接室内机蒸发器的三通阀 E 相通，制冷剂流动方向为：①→D→C→②→③→④→⑤→⑥→E→S→⑦→①，系统工作在制冷模式，请参见下图：二、制热模式：室外机四通阀线圈电压为交流220V，产生电磁力，使电磁导向阀内部衔铁克服弹簧的阻力向右侧移动，使得D口和A侧的导向毛细管相通、S口和B侧的导向毛细管相通，因此换向阀A侧压力高、B 侧压力低，见下图：因换向阀 A 侧压力高于 B 侧压力，推动活塞向 B 侧移动，从而带动阅块使S-C 管口相通、同时D-E管口相通，即压缩机排气管D 和连接室内机蒸发器的三通阀E相通、压缩机吸气管S和冷凝器C相通，制冷剂流动方向为：①→D→E→⑥→⑤→④→③→②→C→S→ ⑦→①系统工作在制热模式，见下图：制热模式下系统主要位置的压力和温度见下表：3四通阀线圈阻值测量1）、在室外机接线端子处测量格力KFR-23GW/Aa-3定频空调器室外机接线端子上共有5根引线：1根为N零钱公共端(1号为蓝线）1根接压缩机（2号为黑线）1根接四通阀线圈（4号为紫线）1根接室外风机（5号为橙线）1根接地线（3号为黄绿线）使用万用表电阻档，见图下图：1表笔接l号N零线公用端、1表笔接4号紫线测量阻值，实测约为2.1K。

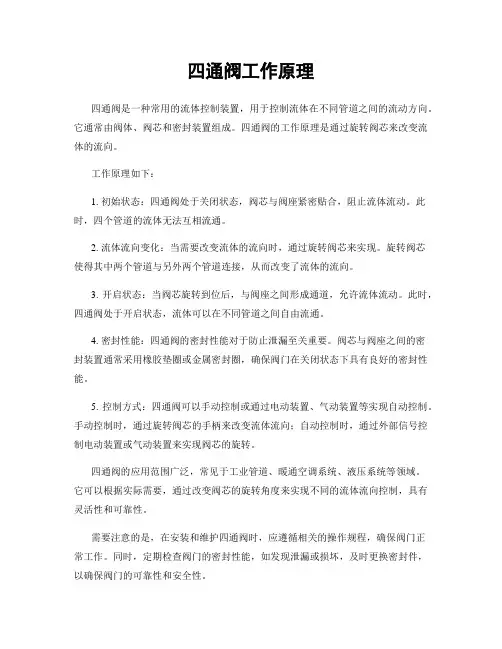

四通阀工作原理四通阀是一种常用的流体控制装置，用于控制流体在不同管道之间的流动方向。
它通常由阀体、阀芯和密封装置组成。
四通阀的工作原理是通过旋转阀芯来改变流体的流向。
工作原理如下：1. 初始状态：四通阀处于关闭状态，阀芯与阀座紧密贴合，阻止流体流动。
此时，四个管道的流体无法互相流通。
2. 流体流向变化：当需要改变流体的流向时，通过旋转阀芯来实现。
旋转阀芯使得其中两个管道与另外两个管道连接，从而改变了流体的流向。
3. 开启状态：当阀芯旋转到位后，与阀座之间形成通道，允许流体流动。
此时，四通阀处于开启状态，流体可以在不同管道之间自由流通。
4. 密封性能：四通阀的密封性能对于防止泄漏至关重要。
阀芯与阀座之间的密封装置通常采用橡胶垫圈或金属密封圈，确保阀门在关闭状态下具有良好的密封性能。
5. 控制方式：四通阀可以手动控制或通过电动装置、气动装置等实现自动控制。
手动控制时，通过旋转阀芯的手柄来改变流体流向；自动控制时，通过外部信号控制电动装置或气动装置来实现阀芯的旋转。
四通阀的应用范围广泛，常见于工业管道、暖通空调系统、液压系统等领域。
它可以根据实际需要，通过改变阀芯的旋转角度来实现不同的流体流向控制，具有灵活性和可靠性。
需要注意的是，在安装和维护四通阀时，应遵循相关的操作规程，确保阀门正常工作。
同时，定期检查阀门的密封性能，如发现泄漏或损坏，及时更换密封件，以确保阀门的可靠性和安全性。
总结起来，四通阀通过旋转阀芯来改变流体的流向，具有灵活性和可靠性。
它在流体控制中起着重要的作用，广泛应用于各个领域。
在使用和维护过程中，应注意保持阀门的密封性能，确保阀门的正常工作。
空调四通阀工作原理图一、四通阀工作原理1.制冷循环(线圈断电状态)当电磁线圈处于断电状态（即制冷状态），先导滑阀①在压缩弹簧②驱动下左移，高压流体进入毛细管③后进入右活塞腔④。
另一方面，左活塞腔⑥的流体由于和S管相通，受压缩机抽吸而排出；使活塞两端产生压力差，活塞及主滑阀⑤左移，使E、S接管相通，D、C 接管相通，于是形成制冷循环，制冷剂流向如图所示。
2.制热循环（线圈通电状态）当电磁线圈处于通电状态（即制热状态），先导滑阀①在电磁线圈产生的磁力作用下，克服压缩弹簧②的弹力而右移，高压流体进入毛细管③后进入左活塞腔⑥。
另一方面，右活塞腔④的流体由于和S 管相通，受压缩机抽吸而排出；使活塞两端产生压力差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是形成制热循环。
3.四通阀主阀体内部构造图片：二.四通阀常见故障判断与分析方法1、四通阀窜气的判别启动压缩机并使四通阀换向，用手同时摸四通阀E、S、C三条接管，若三条接管均发热，证明四通阀换向未到位。
2、空调不能正确和正常地从制冷转换成制热或从制热转换成制冷，这种情况就是四通阀不能正常换向的故障，主要原因有以下几点：1)电磁线圈损坏，先导阀不起作用；2)四通阀内阀滑被系统内部的赃物（氧化皮、杂物、劣化油脂）等卡住或粘住，一部分可用木棒或胶棒轻击四通阀阀体解决；3)阀体受外力冲击损坏（阀体凹）造成滑阀不能换向，从外观可判断；4)由于系统内部的液击使阀滑导向架断裂、端盖损坏变形，无法换向；特别注意使用大金和三洋涡旋压缩机时产生液击的比例较大；5)四通阀内部间隙过大，阀座焊接时轻微烧坏泄漏量超标，造成串气，使滑阀两端压力平衡，无法推动滑阀换向；６)系统压力带来四通阀主滑块破碎，导致主滑块不能换向；７)先导阀内腔脏堵，导致先导阀不能工作；８)因系统原因，开机时主滑块就处在阀体中间，通电时两端压差无法建立起来，导致不能换向；这种故障有一部分通过敲击阀体和加充冷媒可以解决；9)系统有慢漏，冷媒较少，不能建立换向需要的压力差；3、四通阀阀体、毛细管或焊点有泄漏冷媒的一般的阀体表面有很多油脂,在阀体表面涂上肥皂水,如果有气泡产生,说明泄漏冷媒,如果在阀体、毛细管或毛细管焊接处有气泡,需要更换四通阀,如果在E、S、C 或D管扩口处有气泡产生,可通过补焊解决；4、四通阀换向的基本条件是活塞两端的压力差（F1-F2）必须大于摩擦阻力f，否则，四通阀将不会换向。

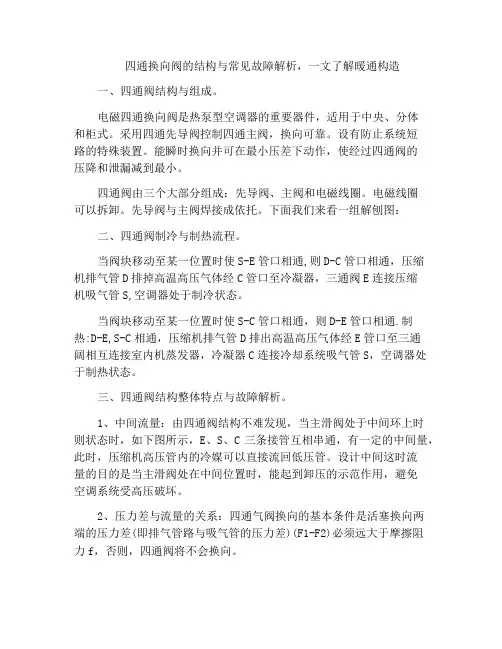

四通换向阀的结构与常见故障解析，一文了解暖通构造一、四通阀结构与组成。
电磁四通换向阀是热泵型空调器的重要器件，适用于中央、分体和柜式。
采用四通先导阀控制四通主阀，换向可靠。
设有防止系统短路的特殊装置。
能瞬时换向并可在最小压差下动作，使经过四通阀的压降和泄漏减到最小。
四通阀由三个大部分组成：先导阀、主阀和电磁线圈。
电磁线圈可以拆卸。
先导阀与主阀焊接成依托。
下面我们来看一组解刨图：二、四通阀制冷与制热流程。
当阀块移动至某一位置时使S-E管口相通,则D-C管口相通，压缩机排气管D排掉高温高压气体经C管口至冷凝器，三通阀E连接压缩机吸气管S,空调器处于制冷状态。
当阀块移动至某一位置时使S-C管口相通，则D-E管口相通.制热:D-E,S-C相通，压缩机排气管D排出高温高压气体经E管口至三通阔相互连接室内机蒸发器，冷凝器C连接冷却系统吸气管S，空调器处于制热状态。
三、四通阀结构整体特点与故障解析。
1、中间流量：由四通阀结构不难发现，当主滑阀处于中间环上时则状态时，如下图所示，E、S、C三条接管互相串通，有一定的中间量，此时，压缩机高压管内的冷媒可以直接流回低压管。
设计中间这时流量的目的是当主滑阀处在中间位置时，能起到卸压的示范作用，避免空调系统受高压破坏。
2、压力差与流量的关系：四通气阀换向的基本条件是活塞换向两端的压力差(即排气管路与吸气管的压力差)(F1-F2)必须远大于摩擦阻力f，否则，四通阀将不会换向。
当左右活塞腔的压力差(F1-F2)大于摩擦阻力f时，四通阀换向开始，冬季运动当主滑阀体育运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒一部份会从四通阀D接管直接经E、C接管流向S接管(压缩机回气口)，形成瞬时串气状态。
此时，若压缩机排出的冷媒流量远大于四通阀的中间流量损失，高低压差不会有多的下降，四通阀有足够大的换向压力差使主滑阀到位。
如果压缩机排出的冷媒流量不足时，因四通阀的中间流量损失会使高低压差有较大的，当高低压差小于仁居镇换向所需的最低动作压力差时，主阀阀便停在在中间位置，形成串气。
四通换向阀的结构与工作原理:1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。
主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。
控制阀由阀体和电磁线圈组成。
阀体内有针型阀芯。
主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。
四通换向阀的工作原理,主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。
（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。
按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。
当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。
因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。
（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。
主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
3、四通换向阀应用中的注意事项!a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

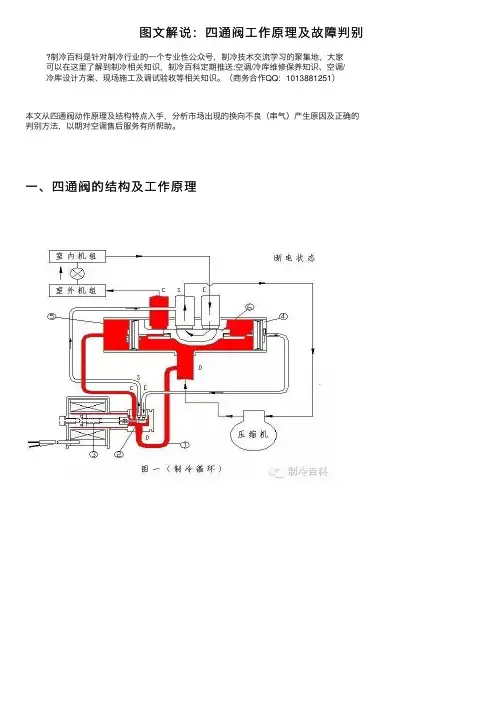

图⽂解说：四通阀⼯作原理及故障判别?制冷百科是针对制冷⾏业的⼀个专业性公众号，制冷技术交流学习的聚集地，⼤家可以在这⾥了解到制冷相关知识，制冷百科定期推送:空调/冷库维修保养知识、空调/冷库设计⽅案、现场施⼯及调试验收等相关知识。
（商务合作QQ：1013881251）本⽂从四通阀动作原理及结构特点⼊⼿，分析市场出现的换向不良（串⽓）产⽣原因及正确的判别⽅法，以期对空调售后服务有所帮助。
⼀、四通阀的结构及⼯作原理01class四通阀的⼯作原理：当电磁线圈处于断电状态，如图⼀，先导滑阀2）在压缩弹簧3）驱动下右移，⾼压⽓体进⼊⽑细管1）后进⼊活塞腔5），另⼀⽅⾯，活塞腔4）的⽓体排出，由于活塞两端存在压差，活塞及主滑阀6）右移，使E、S接管相通，D、C接管相通，于是形成制冷循环。
当电磁线圈处于通电状态，如图⼆，先导滑阀2）在电磁线圈产⽣的磁⼒作⽤下克服压缩弹簧3）的张⼒⽽左移，⾼压⽓体进⼊⽑细管1）后进⼊活塞腔4），另⼀⽅⾯，活塞腔5）的⽓体排出，由于活塞两端存在压差，活塞及主滑阀6）左移，使S、C接管相通，D、E接管相通，于是形成制热循环。
⼆、四通阀的结构特点01class1、中间流量由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所⽰，E、S、C三条接管互相串通，有⼀定的中间流量，此时，压缩机⾼压管内的冷媒可以直接流回低压管。
设计中间流量的⽬的是当主滑阀处在中间位置时，能起到卸压的作⽤，避免空调系统受⾼压破坏。
02class压⼒差与流量的关系四通阀换向的基本条件是活塞两端的压⼒差（即排⽓管与吸⽓管的压⼒差）（F1-F2）必须⼤于摩擦阻⼒f，否则，四通阀将不会换向。
换向所需的最低动作压⼒差是靠系统流量来保证的（如上图所⽰）。
当左右活塞腔的压⼒差（F1-F2）⼤于摩擦阻⼒f 时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒⼀部份会从四通阀D接管直接经E、C接管流向S接管（压缩机回⽓⼝），形成瞬时串⽓状态。
空调四通阀工作原理图
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
工作原理编辑
制冷
空调处在制冷状态时，四通阀不通电，四通阀处于连通，连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口,由口排出，进入室外热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
制暖
[]
空调处在制暖状态时，四通阀通电，活塞向右移动，使连通，连通，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口，由口排出，进入室内热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后变成低温低压的液体，经过室外热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
三花四通阀工作原理今天咱们来唠唠三花四通阀这个超有趣的小玩意儿的工作原理。
你看啊，三花四通阀就像是一个超级聪明的小管家，在空调系统里可是起着至关重要的作用呢。
这四通阀啊，它有四个接口，就像四个小伙伴等着它来分配任务。
咱先来说说它的基本构造。
它里面有个滑块，这个滑块就像个调皮的小精灵，跑来跑去的。
当空调处于制冷模式的时候，四通阀就开始它的神奇操作啦。
它会让制冷剂按照特定的路线走。
这时候，滑块就会移动到一个位置，就像是给制冷剂指了一条路，“制冷剂小老弟，你从这儿走。
”制冷剂就会从压缩机出来，先到室外机的热交换器。
在这儿呢，制冷剂把热量释放出去，就像一个人在外面把身上的热气散发掉一样。
然后，经过四通阀的引导，制冷剂再通过节流装置，进入室内机的蒸发器。
在蒸发器里，制冷剂就开始吸收室内的热量，让室内变得凉快起来。
这个过程中，四通阀就像是一个交通警察，指挥着制冷剂的流动方向，保证制冷过程顺利进行。
那要是到了制热模式呢？哇塞，这时候的四通阀就像变魔术一样改变了制冷剂的流动路径。
滑块又跑到另一个位置啦。
现在，制冷剂从压缩机出来后，就会先到室内机的热交换器。
这时候，室内机就变成了一个散发热量的小暖炉，把热量释放到室内，让整个屋子暖烘烘的。
然后制冷剂再经过四通阀的调度，到室外机的蒸发器，在那儿完成一些其他的状态变化。
你看，四通阀这么一变，整个空调的功能就从制冷变成制热了，是不是超级神奇？你可能会想，这个四通阀怎么就能这么精准地控制制冷剂的流动呢？这就和它的电磁控制有关系啦。
就好像四通阀有个小脑袋，这个小脑袋就是它的电磁部分。
当空调的控制系统给它一个信号，比如说要从制冷切换到制热了，这个电磁部分就像接到命令的小士兵，立马开始行动。
它会产生磁力，推动滑块移动到合适的位置。
这个过程就像一场小小的魔法表演，“嗖”的一下，四通阀就完成了它的角色转换。
而且啊，三花四通阀的质量可重要了呢。
要是它出了点小毛病，那整个空调系统就像一个乱了套的小团队。
四通换向阀的制热原理说起四通换向阀的制热原理，我有一些心得想分享。
大家都知道空调可以制冷也可以制热，而这四通换向阀就像是空调在制冷和制热之间切换的一个“小开关”，作用可大了。
不知道你们有没有这样的经历，冬天的时候从外面回到家里，把空调打开制热模式，不一会儿房间就暖和起来了。
这里面四通换向阀就开始了它奇妙的“表演”。
咱们先得简单了解下空调系统里几个主要的部件儿。
里面有压缩机，这就像是空调的心脏，不断地把制冷制暖的物质（制冷剂）压来压去。
还有蒸发器和冷凝器，这俩东西可以简单理解成是空调系统里负责热量交换的地方。
通常情况下，在制冷的时候，制冷剂是通过一种特定的流向在这些部件之间循环。
但当我们想要制热的时候，四通换向阀就开始发挥它神奇的作用了。
这就要说到它内部的结构了，四通换向阀就像一个四通八达的小迷宫，内部有滑块之类的结构。
当空调切换到制热模式，四通换向阀改变了制冷剂的流向。
打个比方吧，就好像是原本一条单行道上的车流（制冷剂）有了另外一条路线可以走。
它把原本在蒸发器放冷的制冷剂送到了冷凝器。
还记得冷凝器在制冷的时候是散热的吗？这时候呢，因为制冷剂流向变了，它就开始在这儿加热周围空气，然后经过风扇一吹，热风就进到房间里啦。
而蒸发器呢，就变成了吸收热量那一方，不过由于此时室内温度比蒸发器里制冷剂温度高，所以室内的热量被吸走的幅度小得几乎感觉不到。
有意思的是，我一开始对这个四通换向阀的原理也是一知半解的。
我就在想，这一个小小的阀怎么就能让空调实现制冷和制热的转换呢？后来专门查阅了一些空调相关的资料，还上网找了些动图来看，慢慢地才有点懂了。
说到这里，你可能会问，那四通换向阀万一出故障了咋办？这就是个很实际的问题。
如果它出故障了，空调要么不能制热要么制热效果很差。
比如说阀门卡滞，就像我们家里水管里的阀门如果锈住了或者卡住了不动一样，制冷剂的流向就没法按要求改变了。
这时候就需要专业的维修人员来检修或者更换四通换向阀了。
以下为四通换向阀工作原理，一起来看看吧。
1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。
主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。
控制阀由阀体和电磁线圈组成。
阀体内有针型阀芯。
主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。
2、四通换向阀的工作原理主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。
（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。
按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。
)当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。
因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。
（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。
主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
3、四通换向阀应用中的注意事项a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果；c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性；d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。
空调四通换向阀工作原理
热泵型空调器和单冷型空调器的结构基本相同，它是利用空调器在夏季制冷的原理来达到制热的目的，即空调在夏季时是室内制冷、室外散热，而在秋冬季节制
热时方向与夏季相反，是室内制热、室外制冷。
热泵型空调器是通过压缩机来作功，将低温区(蒸发器)的热量输送到高温区(冷凝器)，即高温区(室内)向低温区(室外)索取热量。
把冷凝器排放出的热量
用于室内供暖的空调器称为热泵型空调器
热泵型空调器的室内制冷或供热，是通过电磁四通换向阀改变制冷剂的流向来实现的，如图
所示。
在压缩机吸、排气管和冷凝器及蒸发器之间増设了电磁四通换向阀，夏季提供冷风时，室内热交换器为蒸发器，室外热交换器
为冷凝器。
冬季供暖时，通过电磁四通换向阀换向，室内热交换器转为冷凝器，而室外热交换器转为蒸发器，使室内得到热风供应。
四通阀，电子膨胀阀，毛细管工作原理介绍四通阀，电子膨胀阀，毛细管原理介绍。
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。
1结构特点位置由阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，e、s、c三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。
关系四通阀四通阀换向的基本条件是活塞两端的压力差（f1-f2）必须大于摩擦阻力f，否则，四通阀将不会换向。
换向所需的最低动作压力差（华鹭的实际水平低于1kg/cm2）是*系统流量来保证的（如上图所示）。
当左右活塞的压力差（f1-f2）大于摩擦阻力f时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的e、s、c三条接管相互导通，压缩机排出的冷媒从四通阀d接管直接经e、c接管流向s接管（压缩机回气口），使压力差快速降低，形成瞬时窜气状态（中间流量状态）。
此时，若压缩机的排气流量远大于四通阀的中间流量，便可以建立足够大的换向压力差而使四通阀换向到位；反过来，若压缩机的排气量小于四通阀的中间流量，则四通阀换向所需的最低动作压力差便不能建立，即f1-f2。
2工作原理制冷空调处在制冷状态时，四通阀不通电，四通阀处于AD连通，BC连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的A口,由D口排出，进入室外热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀B口，由C口回到压缩机，然后继续循环。
空调四通阀原理一、引言空调四通阀作为空调系统中的重要组成部分，扮演着调节制冷剂流向的关键角色。
它通过控制制冷剂在室内机和室外机之间的流向，实现空调系统的制冷和制热功能。
本文将详细介绍空调四通阀的工作原理和应用。
二、空调四通阀的基本结构空调四通阀由阀体、阀芯和驱动装置组成。
阀体通常采用铸造加工而成，具有一定的强度和密封性能。
阀芯是控制制冷剂流向的关键部件，一般由不锈钢或铜制成。
驱动装置可以是手动、电动或电磁驱动，用于控制阀芯的开启和关闭。
三、空调四通阀的工作原理1. 制冷模式下的工作原理当空调处于制冷模式时，空调四通阀起到控制制冷剂流向的作用。
当室内机需要制冷时，四通阀将制冷剂引导到室内机，通过蒸发器吸热后，冷却室内空气。
同时，室外机中的制冷剂经过压缩后，通过四通阀排出到室外。
这样，通过不断循环，实现了对室内空气的制冷。
2. 制热模式下的工作原理当空调处于制热模式时，空调四通阀的工作原理与制冷模式类似，只是制冷剂的流向相反。
四通阀将制冷剂引导到室外机，通过压缩机的压缩和冷凝器的换热，制热剂释放出热量，再通过四通阀引导到室内机，加热室内空气。
四、空调四通阀的应用场景空调四通阀广泛应用于中央空调系统和多联机空调系统中。
在中央空调系统中，四通阀用于控制制冷剂的流向，实现不同房间的独立控制。
在多联机空调系统中，四通阀用于控制制冷剂的分配，使不同室内机能够根据需求同时工作或单独工作。
五、空调四通阀的特点和优势1. 精确控制：空调四通阀通过开启和关闭阀芯，精确控制制冷剂的流向和分配，保证室内温度的舒适和稳定。
2. 节能环保：通过调节制冷剂的流向，空调四通阀可以根据实际需求分配制冷或制热能力，实现节能和环保的目标。
3. 高效性能：空调四通阀具有快速响应和稳定性能，能够快速调节制冷剂的流向，提供高效的制冷或制热效果。
4. 可靠耐用：空调四通阀采用优质材料和精密制造工艺，具有良好的密封性能和耐用性，可靠运行。
六、总结空调四通阀作为空调系统中重要的控制元件，通过控制制冷剂的流向，实现空调系统的制冷和制热功能。

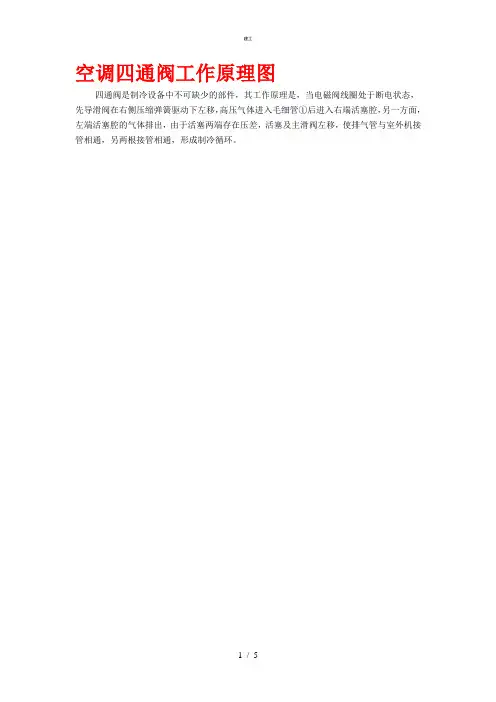

空调四通阀工作原理图
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管① 后进入右端活塞腔，另一方面,
左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接
管相通，另两根接管相通，形成制冷循环。
皑瞰线圏
创
低圧«!
图二」
工作原理编辑制冷
θj.
■—
空调处在制冷状态时，四通阀不通电，四通阀处于AD连通，BC连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的A口，由D口排出，进入室外热交换器（冷凝器），在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器（蒸发器）吸热放冷作用后，变成低温低压的气体，经过四通阀B口，由C 口回到压缩机，然后继续循环。
制暖
[1]
空调处在制暖状态时，四通阀通电，活塞向右移动，使AB连通，CD连通，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的A口，由B口排出，进入室内热交换器（冷凝器），在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后变成低温低压的液体，经过室外热交换器（蒸发器）吸热放冷作用后，变成低温低压的气体，经过四通阀D口，由C口回到压缩机，然后继续循环。
