⼤师教你空调四通阀故障的判断和维修⼀、四通阀⼯作原理1.制冷循环(线圈断电状态)当电磁线圈处于断电状态（即制冷状态），先导滑阀①在压缩弹簧②驱动下左移，⾼压流体进⼊⽑细管③后进⼊右活塞腔④。
另⼀⽅⾯，左活塞腔⑥的流体由于和S管相通，受压缩机抽吸⽽排出；使活塞两端产⽣压⼒差，活塞及主滑阀⑤左移，使E、S接管相通，D、C接管相通，于是形成制冷循环，制冷剂流向如图所⽰。
2.制热循环（线圈通电状态）当电磁线圈处于通电状态（即制热状态），先导滑阀①在电磁线圈产⽣的磁⼒作⽤下，克服压缩弹簧②的弹⼒⽽右移，⾼压流体进⼊⽑细管③后进⼊左活塞腔⑥。
另⼀⽅⾯，右活塞腔④的流体由于和S管相通，受压缩机抽吸⽽排出；使活塞两端产⽣压⼒差，活塞及主滑阀⑤右移，使C、S接管相通，D、E接管相通，于是形成制热循环。
3.四通阀主阀体内部构造图⽚：⼆.四通阀常见故障判断与分析⽅法1、四通阀窜⽓的判别启动压缩机并使四通阀换向，⽤⼿同时摸四通阀E、S、C三条接管，若三条接管均发热，证明四通阀换向未到位。
2、空调不能正确和正常地从制冷转换成制热或从制热转换成制冷，这种情况就是四通阀不能正常换向的故障，主要原因有以下⼏点：1)电磁线圈损坏，先导阀不起作⽤；2)四通阀内阀滑被系统内部的赃物（氧化⽪、杂物、劣化油脂）等卡住或粘住，⼀部分可⽤⽊棒或胶棒轻击四通阀阀体解决；3)阀体受外⼒冲击损坏（阀体凹）造成滑阀不能换向，从外观可判断；4)由于系统内部的液击使阀滑导向架断裂、端盖损坏变形，⽆法换向；特别注意使⽤⼤⾦和三洋涡旋压缩机时产⽣液击的⽐例较⼤；5)四通阀内部间隙过⼤，阀座焊接时轻微烧坏泄漏量超标，造成串⽓，使滑阀两端压⼒平衡，⽆法推动滑阀换向；６)系统压⼒带来四通阀主滑块破碎，导致主滑块不能换向；７)先导阀内腔脏堵，导致先导阀不能⼯作；８)因系统原因，开机时主滑块就处在阀体中间，通电时两端压差⽆法建⽴起来，导致不能换向；这种故障有⼀部分通过敲击阀体和加充冷媒可以解决；9)系统有慢漏，冷媒较少，不能建⽴换向需要的压⼒差；3、四通阀阀体、⽑细管或焊点有泄漏冷媒的⼀般的阀体表⾯有很多油脂,在阀体表⾯涂上肥皂⽔,如果有⽓泡产⽣,说明泄漏冷媒,如果在阀体、⽑细管或⽑细管焊接处有⽓泡,需要更换四通阀,如果在E、S、C或D管扩⼝处有⽓泡产⽣,可通过补焊解决；4、四通阀换向的基本条件是活塞两端的压⼒差（F1-F2）必须⼤于摩擦阻⼒f，否则，四通阀将不会换向。

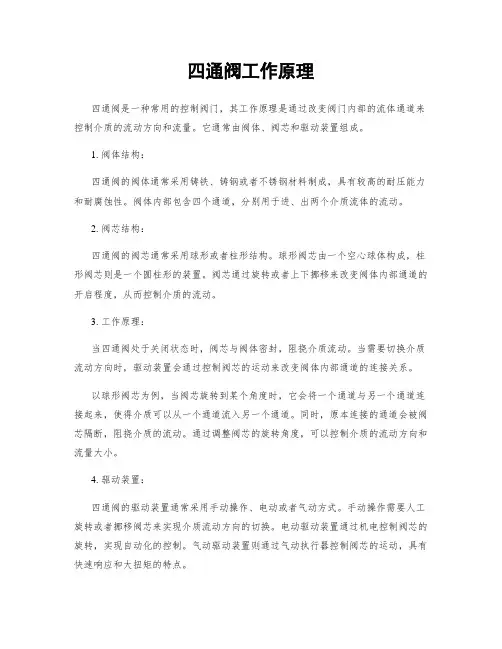

四通阀工作原理四通阀是一种常用的控制阀门，其工作原理是通过改变阀门内部的流体通道来控制介质的流动方向和流量。
它通常由阀体、阀芯和驱动装置组成。
1. 阀体结构：四通阀的阀体通常采用铸铁、铸钢或者不锈钢材料制成，具有较高的耐压能力和耐腐蚀性。
阀体内部包含四个通道，分别用于进、出两个介质流体的流动。
2. 阀芯结构：四通阀的阀芯通常采用球形或者柱形结构。
球形阀芯由一个空心球体构成，柱形阀芯则是一个圆柱形的装置。
阀芯通过旋转或者上下挪移来改变阀体内部通道的开启程度，从而控制介质的流动。
3. 工作原理：当四通阀处于关闭状态时，阀芯与阀体密封，阻挠介质流动。
当需要切换介质流动方向时，驱动装置会通过控制阀芯的运动来改变阀体内部通道的连接关系。
以球形阀芯为例，当阀芯旋转到某个角度时，它会将一个通道与另一个通道连接起来，使得介质可以从一个通道流入另一个通道。
同时，原本连接的通道会被阀芯隔断，阻挠介质的流动。
通过调整阀芯的旋转角度，可以控制介质的流动方向和流量大小。
4. 驱动装置：四通阀的驱动装置通常采用手动操作、电动或者气动方式。
手动操作需要人工旋转或者挪移阀芯来实现介质流动方向的切换。
电动驱动装置通过机电控制阀芯的旋转，实现自动化的控制。
气动驱动装置则通过气动执行器控制阀芯的运动，具有快速响应和大扭矩的特点。
5. 应用领域：四通阀广泛应用于工业生产和流体控制领域。
例如，它可以用于石油、化工、冶金、电力等行业的管道系统中，用于控制介质的流动方向和流量。
同时，四通阀也常用于供暖、空调系统中，用于控制热水或者冷水的流向和温度调节。
总结：四通阀通过改变阀体内部通道的连接关系来控制介质的流动方向和流量。
它由阀体、阀芯和驱动装置组成，可以采用球形或者柱形阀芯结构。
驱动装置可以是手动、电动或者气动方式。
四通阀在工业生产和流体控制领域有着广泛的应用，可以实现精确的流体控制和调节功能。
图解空调制冷、制热时制冷剂流向原理⼀、空调器的制冷过程根据制冷剂的变化情况，将空调器的制冷过程划分成四个阶段。
1、第⼀阶段压缩制冷剂在压缩机中被压缩，将原本低温低压的制冷剂⽓体压缩成⾼温⾼压的过热蒸⽓ , 由压缩机排⽓⼝排出。
⾼温⾼压的过热蒸⽓从电磁四通阀A⼝进⼊，从B⼝流⼊到冷凝器中。
2、第⼆阶段冷却⾼温⾼压的过热蒸⽓在冷凝器中进⾏冷却，热交换过程中散发出来的热量被轴流风扇从室外机出风⼝吹出机体外。
经冷凝器冷却后，髙温⾼压的过热蒸⽓变成低温⾼压的制冷剂液体，低温⾼压的制冷剂液体再经⼲燥过滤器⼲燥处理后送⼊⽑细管。
⽑细管⼜细⼜长，起节流降压的作⽤，低温⾼压的制冷剂液体经⽑细管后变为低温低压的制冷剂液体，再经单向阀后由液管送⼊室内机。
3、第三阶段⽓化低温低压的制冷剂液体经液管送⼊室内机后，进⼊蒸发器中。
制冷剂液体在蒸发器中要⽓化，会吸收周围的热量，从⽽使蒸发器周围的空⽓温度下降。
蒸发器周围的低温空⽓在贯流风扇的作⽤下由出风⼝吹⼊室内，便是我们感受到的冷⽓。
4、第四阶段回收蒸发器中的制冷剂液体吸热⽓化后重新变为低温低压的制冷剂⽓体，经⽓管重新回到室外机。
重回室外机的低温低压制冷剂⽓体再经电磁四通阀的D⼝进⼊，由C⼝返回到压缩机吸⽓⼝，开始下⼀个制冷循环。
⼆、空调器的制热过程空调器的制热过程正好与制冷过程相反，通过电磁四通阀改变制冷剂的整体流向，实现制热的⽬的。
下⾯我们来了解⼀下空调器的制热过程。
到底是如何实现制热的，制冷剂在管路中的循环⽅向与制冷时有什么区别。
1、制热过程第⼀阶段压缩冷剂在压缩机中被压缩，将原本低温低压的制冷剂⽓体压缩成⾼温⾼压的过热⽓体，由压缩机排⽓⼝排出。
⾼温⾼压的过热⽓体从电磁四通阀A⼝进⼊，从 D⼝流⼊到蒸发器中。
2、制热循环第⼆阶段液化⾼温⾼压的制冷剂⽓体经⽓管送⼊室内机后，进⼊蒸发器中。
制冷剂液体在蒸发器中要液化，会向周围散发热量，使蒸发器周围的空⽓温度升⾼。
3、制热循环第三阶段节流降压蒸发器周围的热空⽓在贯流风扇的作⽤下由出风⼝吹⼊室内，便是我们感受的热风。
四通换向阀的结构与工作原理:1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。
主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。
控制阀由阀体和电磁线圈组成。
阀体内有针型阀芯。
主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。
四通换向阀的工作原理,主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。
（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。
按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。
当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。
因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。
（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。
主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。
3、四通换向阀应用中的注意事项!a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。
四通阀的原理
嗨呀，朋友们！今天咱就来好好唠唠四通阀的原理！
四通阀啊，就像是一个神奇的“交通指挥官”！你想想啊，就好比在一个繁忙的十字路口，四通阀就是那个指挥车辆有序通行的交警。
它可以精准地控制流体的流向，让流体该往哪流就往哪流。
比如说在空调里，四通阀就能决定是让冷气进来还是让热气出去！如果没有四通阀，那空调可就没法灵活切换制冷和制热模式啦，那不就乱套了嘛！
再打个比方，就像一个乐队的指挥，不同乐器发出的声音就像是不同的流体，而四通阀就是那个指挥家，让不同的声音和谐地奏响，共同创造出美妙的乐章。
四通阀主要是通过改变阀体内部的通道来实现流体的换向。
这就好像我们走在路上，有时候要走这条道，有时候要走那条道，四通阀就可以轻松地帮我们切换“道路”呢！它能这么厉害，主要靠的就是里面那些精巧的结构设计呀。
咱和朋友聊天的时候也经常会提到四通阀呢，“嘿，你知道四通阀不，可神了！”“那当然知道呀，没它好多事儿都干不了呢！”你看，大家都知道它的重要性呢。
总之啊，四通阀虽然看着不显眼，但它的作用那可是大大的！没有它，很多东西都没法正常运转啦！所以啊，可别小瞧了这个小小的四通阀哦！它真的是太重要啦！。
空调四通换向阀原理、检测，赶紧收下吧文章节选李志锋大作—《图解空调器维修轻松入门》，需要全套书籍的小伙伴请联系小编。
1内部构造一、换向阀1、结构：将四通阀翻到背面，并割开阀体表面铜壳，见下图：可看到换向间内部器件，主要由阀块、左右2个活塞、连杆、弹簧组成。
阀块通常使用耐高温的尼龙材料制成，从背面看可以观察其内部相通，见下图：可连接阀体下部的3根管口中的其中2个，但始终和连接压缩机吸气管的S管口相通，即只能S-E管口相通或S-C管口相通。
2、换向原理阐述：活塞和l连杆固定在一起，阀块安装在连杆上面，当活塞受到压力变化时其带动连杆左右移动，从而带动阀块左右移动。
1）、制冷模式：当阀块移动至某一位置时使S-E管口相通，则D-C管口相通，见下图：压缩机排气管D排出高温高压气体经C管口至冷凝器，三通阀E 连接压缩机吸气管S，空调器处于制冷状态。
2）、制热模式：当阀块移动至某一位置时使S-C管口相通，则D－E管口相通，见下图：压缩机排气管D排出高温高压气体经E管口至三通阔连接室内机蒸发器，冷凝器C连接压缩机吸气管S，空调器处于制热状态。
二、电磁导向阀导向毛细管由4根毛细管组成，分别为：连接压缩机排气管D管口；压缩机吸气管S管口；换向阀左侧A；换向阀右侧B。
导向阅本体安装在四通阀表面，内部由小阀块、衔铁、弹簧、堵头（设有四通阀线圈的固定螺钉）组成。
导向阀连接4根导向毛细管，其内部设有4个管口，布局和换向阀类似，见下图：小阀块安装在衔铁上面，衔铁移动时带动小阀块移动，从而接通或断开导向阀内部下方3个管口。
衔铁移动方向受四通阅线圈产生的电磁力控制，换向阀内部的阀块之所以称为“ 小阀块” ，是为了和换向间内部的阀块进行区分， 2个阀块所起的作用基本相同。
2制冷与制热切换原理一、制冷模式：主板未给四通阀供电，系统处于制冷模式：室外机四通阀因线圈电压为交流0V，电磁导向阀内部衔铁在弹簧的作用下向左侧移动，使得D口和B侧的导向毛细管相通， S口和A 侧的导向毛细管相通，因D口连接压缩机排气管、 S口连接压缩机吸气管，因此换向阀B侧压力高、 A侧压力低，见下图：因换向阀 B 侧压力高于 A 侧，推动活塞向A 侧移动，从而带动阀块使 S-E 管口相通、同时 D-C 管口相通，即压缩机排气管 D 和冷凝器 C 相通、压缩机吸气管 S 和连接室内机蒸发器的三通阀 E 相通，制冷剂流动方向为：①→D→C→②→③→④→⑤→⑥→E→S→⑦→①，系统工作在制冷模式，请参见下图：二、制热模式：室外机四通阀线圈电压为交流220V，产生电磁力，使电磁导向阀内部衔铁克服弹簧的阻力向右侧移动，使得D口和A侧的导向毛细管相通、S口和B侧的导向毛细管相通，因此换向阀A侧压力高、B 侧压力低，见下图：因换向阀 A 侧压力高于 B 侧压力，推动活塞向 B 侧移动，从而带动阅块使S-C 管口相通、同时D-E管口相通，即压缩机排气管D 和连接室内机蒸发器的三通阀E相通、压缩机吸气管S和冷凝器C相通，制冷剂流动方向为：①→D→E→⑥→⑤→④→③→②→C→S→ ⑦→①系统工作在制热模式，见下图：制热模式下系统主要位置的压力和温度见下表：3四通阀线圈阻值测量1）、在室外机接线端子处测量格力KFR-23GW/Aa-3定频空调器室外机接线端子上共有5根引线：1根为N零钱公共端(1号为蓝线）1根接压缩机（2号为黑线）1根接四通阀线圈（4号为紫线）1根接室外风机（5号为橙线）1根接地线（3号为黄绿线）使用万用表电阻档，见图下图：1表笔接l号N零线公用端、1表笔接4号紫线测量阻值，实测约为2.1K。
空调四通阀原理空调四通阀是空调系统中的一个重要部件，它起到调节制冷剂流向的作用。
下面将详细介绍空调四通阀的原理。
空调四通阀主要由阀体、阀芯、螺纹杆、弹簧等组成。
阀体通常采用青铜材料制作，耐腐蚀性能好。
阀芯则是中空的，上部有密封环，用于阻止制冷剂泄漏。
螺纹杆连接在阀芯下部，通过旋转来控制制冷剂的流向。
弹簧用于控制阀芯的动作。
空调四通阀的工作原理主要包括冷媒流向的控制和流量调节两个方面。
首先是冷媒流向的控制。
空调四通阀有两个主要的工作状态：制冷状态和制热状态。
制冷状态下，阀芯被螺纹杆旋转使得制冷剂从冷凝器进入室内蒸发器，实现制冷效果。
制热状态下，阀芯旋转将制冷剂从冷凝器进入室外蒸发器，实现供暖效果。
通过调整阀芯的旋转角度，可以灵活地改变制冷剂流向，实现空调系统的制冷和制热功能。
其次是流量调节。
空调四通阀可以通过调整阀芯的位置来控制制冷剂的流量大小。
当阀芯向开口方向旋转时，制冷剂流量增加；当阀芯向关闭方向旋转时，制冷剂流量减小。
通过不断调整阀芯的位置，可以精确控制制冷剂的流量，满足室内温度的需要。
在空调系统的运行过程中，空调四通阀根据传感器所测到的室内温度和设定的温度要求，通过控制阀芯的旋转角度来实现恒温调节。
当室内温度低于设定温度时，阀芯会向制冷状态旋转，使制冷剂流向室内蒸发器，实现降温；当室内温度高于设定温度时，阀芯会向制热状态旋转，使制冷剂流向室外蒸发器，实现供暖。
总结起来，空调四通阀的原理主要包括冷媒流向的控制和流量调节两个方面。
通过旋转阀芯的位置，空调系统可以实现制冷和制热功能，并根据室内温度的变化调节制冷剂流量，实现恒温调节。
这样可以有效地提高空调系统的工作效率，满足用户对舒适室内环境的需求。
同时，空调四通阀的可靠性和性能也对空调系统的正常运行起到了关键作用。

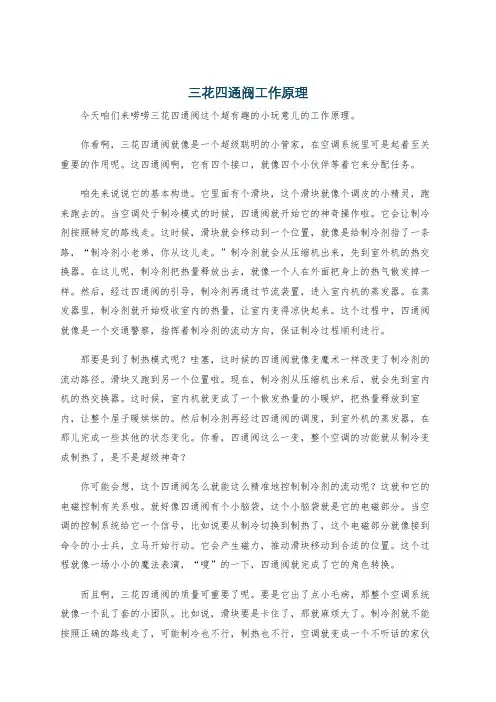

三花四通阀工作原理今天咱们来唠唠三花四通阀这个超有趣的小玩意儿的工作原理。
你看啊，三花四通阀就像是一个超级聪明的小管家，在空调系统里可是起着至关重要的作用呢。
这四通阀啊，它有四个接口，就像四个小伙伴等着它来分配任务。
咱先来说说它的基本构造。
它里面有个滑块，这个滑块就像个调皮的小精灵，跑来跑去的。
当空调处于制冷模式的时候，四通阀就开始它的神奇操作啦。
它会让制冷剂按照特定的路线走。
这时候，滑块就会移动到一个位置，就像是给制冷剂指了一条路，“制冷剂小老弟，你从这儿走。
”制冷剂就会从压缩机出来，先到室外机的热交换器。
在这儿呢，制冷剂把热量释放出去，就像一个人在外面把身上的热气散发掉一样。
然后，经过四通阀的引导，制冷剂再通过节流装置，进入室内机的蒸发器。
在蒸发器里，制冷剂就开始吸收室内的热量，让室内变得凉快起来。
这个过程中，四通阀就像是一个交通警察，指挥着制冷剂的流动方向，保证制冷过程顺利进行。
那要是到了制热模式呢？哇塞，这时候的四通阀就像变魔术一样改变了制冷剂的流动路径。
滑块又跑到另一个位置啦。
现在，制冷剂从压缩机出来后，就会先到室内机的热交换器。
这时候，室内机就变成了一个散发热量的小暖炉，把热量释放到室内，让整个屋子暖烘烘的。
然后制冷剂再经过四通阀的调度，到室外机的蒸发器，在那儿完成一些其他的状态变化。
你看，四通阀这么一变，整个空调的功能就从制冷变成制热了，是不是超级神奇？你可能会想，这个四通阀怎么就能这么精准地控制制冷剂的流动呢？这就和它的电磁控制有关系啦。
就好像四通阀有个小脑袋，这个小脑袋就是它的电磁部分。
当空调的控制系统给它一个信号，比如说要从制冷切换到制热了，这个电磁部分就像接到命令的小士兵，立马开始行动。
它会产生磁力，推动滑块移动到合适的位置。
这个过程就像一场小小的魔法表演，“嗖”的一下，四通阀就完成了它的角色转换。
而且啊，三花四通阀的质量可重要了呢。
要是它出了点小毛病，那整个空调系统就像一个乱了套的小团队。

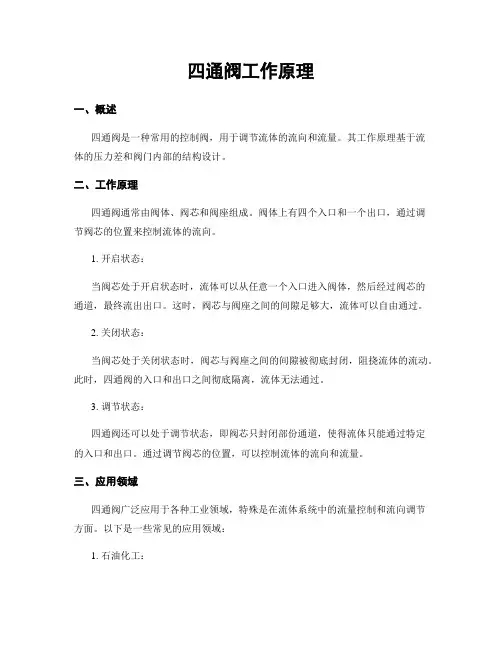

四通阀工作原理一、概述四通阀是一种常用的控制阀，用于调节流体的流向和流量。
其工作原理基于流体的压力差和阀门内部的结构设计。
二、工作原理四通阀通常由阀体、阀芯和阀座组成。
阀体上有四个入口和一个出口，通过调节阀芯的位置来控制流体的流向。
1. 开启状态：当阀芯处于开启状态时，流体可以从任意一个入口进入阀体，然后经过阀芯的通道，最终流出出口。
这时，阀芯与阀座之间的间隙足够大，流体可以自由通过。
2. 关闭状态：当阀芯处于关闭状态时，阀芯与阀座之间的间隙被彻底封闭，阻挠流体的流动。
此时，四通阀的入口和出口之间彻底隔离，流体无法通过。
3. 调节状态：四通阀还可以处于调节状态，即阀芯只封闭部份通道，使得流体只能通过特定的入口和出口。
通过调节阀芯的位置，可以控制流体的流向和流量。
三、应用领域四通阀广泛应用于各种工业领域，特殊是在流体系统中的流量控制和流向调节方面。
以下是一些常见的应用领域：1. 石油化工：在石油化工过程中，四通阀可用于控制流体的流向和流量，以实现流程的调节和控制。
2. 供暖系统：在供暖系统中，四通阀可以控制热水的流向，实现不同区域的温度调节和热量分配。
3. 污水处理：在污水处理过程中，四通阀可用于控制污水的流向，实现不同处理单元之间的流体传输和控制。
4. 水处理：在水处理系统中，四通阀可用于控制水的流向和流量，以实现不同工艺单元的协调和调节。
5. 空调系统：在空调系统中，四通阀可用于控制冷却剂的流向和流量，实现不同室内区域的温度调节和控制。
四、优点和注意事项四通阀具有以下优点：1. 可以实现多个入口和一个出口之间的流体控制，方便实现复杂的流向调节。
2. 阀芯的位置可以精确调节，实现流量的精确控制。
3. 结构简单，易于维护和安装。
在使用四通阀时，需要注意以下事项：1. 阀芯的位置调节应谨慎，避免过度调节导致流量失控。
2. 定期检查阀体和阀座的密封性能，确保阀门的正常工作。
3. 根据实际需求选择合适的材料和型号的四通阀，以适应不同的工作条件。
电动机正反转空调四通阀是现代空调系统中常见的一个部件，它在空调系统中起着至关重要的作用。
了解电动机正反转空调四通阀的工作原理可以帮助我们更好地理解空调系统的运行机理，同时也有助于我们更好地进行维护和保养。
一、电动机正反转空调四通阀的结构和作用1. 电动机正反转空调四通阀的结构电动机正反转空调四通阀通常由电动机、阀体、阀芯等部件组成。
电动机通过控制电流的正反转来驱动阀芯的运动，从而实现空调系统的制冷和制热过程中冷媒流向的切换。
2. 电动机正反转空调四通阀的作用电动机正反转空调四通阀主要起着控制冷媒流向的作用。
在制冷模式下，它将冷媒从压缩机排气侧送往蒸发器，在制热模式下，它将冷媒从压缩机吸气侧送往蒸发器，从而实现空调系统的制冷和制热功能。
二、电动机正反转空调四通阀的工作原理1. 制冷模式下的工作原理- 当空调系统处于制冷模式下时，电动机正反转空调四通阀处于制冷状态。
此时，电动机将阀芯移动到制冷位置，冷媒从压缩机排气侧通过四通阀进入蒸发器进行制冷，然后返回压缩机进行循环。
2. 制热模式下的工作原理- 当空调系统处于制热模式下时，电动机正反转空调四通阀处于制热状态。
此时，电动机将阀芯移动到制热位置，冷媒从压缩机吸气侧通过四通阀进入蒸发器进行制热，然后返回压缩机进行循环。
三、电动机正反转空调四通阀的维护和保养1. 定期检查电动机的工作状态，确保其正常运转；2. 定期清洁阀体和阀芯，避免因杂质堵塞导致阀芯运动不畅；3. 定期检查阀体和阀芯的密封性能，确保其正常使用。
四、电动机正反转空调四通阀的发展趋势随着空调技术的不断发展，电动机正反转空调四通阀也在不断进行创新和改进。
未来，我们可以期待更加智能化、高效化的电动机正反转空调四通阀的出现，为空调系统的运行带来更多的便利和效益。
总结：电动机正反转空调四通阀作为空调系统中不可或缺的关键部件，其工作原理和维护保养对空调系统的运行稳定性和效率至关重要。
通过了解和掌握电动机正反转空调四通阀的工作原理，我们可以更好地理解空调系统的运行机理，从而更好地进行维护和保养，延长空调系统的使用寿命，提高空调系统的性能和效率。
图⽂解说：四通阀⼯作原理及故障判别?制冷百科是针对制冷⾏业的⼀个专业性公众号，制冷技术交流学习的聚集地，⼤家可以在这⾥了解到制冷相关知识，制冷百科定期推送:空调/冷库维修保养知识、空调/冷库设计⽅案、现场施⼯及调试验收等相关知识。
（商务合作QQ：1013881251）本⽂从四通阀动作原理及结构特点⼊⼿，分析市场出现的换向不良（串⽓）产⽣原因及正确的判别⽅法，以期对空调售后服务有所帮助。
⼀、四通阀的结构及⼯作原理01class四通阀的⼯作原理：当电磁线圈处于断电状态，如图⼀，先导滑阀2）在压缩弹簧3）驱动下右移，⾼压⽓体进⼊⽑细管1）后进⼊活塞腔5），另⼀⽅⾯，活塞腔4）的⽓体排出，由于活塞两端存在压差，活塞及主滑阀6）右移，使E、S接管相通，D、C接管相通，于是形成制冷循环。
当电磁线圈处于通电状态，如图⼆，先导滑阀2）在电磁线圈产⽣的磁⼒作⽤下克服压缩弹簧3）的张⼒⽽左移，⾼压⽓体进⼊⽑细管1）后进⼊活塞腔4），另⼀⽅⾯，活塞腔5）的⽓体排出，由于活塞两端存在压差，活塞及主滑阀6）左移，使S、C接管相通，D、E接管相通，于是形成制热循环。
⼆、四通阀的结构特点01class1、中间流量由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所⽰，E、S、C三条接管互相串通，有⼀定的中间流量，此时，压缩机⾼压管内的冷媒可以直接流回低压管。
设计中间流量的⽬的是当主滑阀处在中间位置时，能起到卸压的作⽤，避免空调系统受⾼压破坏。
02class压⼒差与流量的关系四通阀换向的基本条件是活塞两端的压⼒差（即排⽓管与吸⽓管的压⼒差）（F1-F2）必须⼤于摩擦阻⼒f，否则，四通阀将不会换向。
换向所需的最低动作压⼒差是靠系统流量来保证的（如上图所⽰）。
当左右活塞腔的压⼒差（F1-F2）⼤于摩擦阻⼒f 时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接管相互导通，压缩机排出的冷媒⼀部份会从四通阀D接管直接经E、C接管流向S接管（压缩机回⽓⼝），形成瞬时串⽓状态。
空调四通阀工作原理图
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
工作原理编辑
制冷
空调处在制冷状态时，四通阀不通电，四通阀处于连通，连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口,由口排出，进入室外热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
制暖
[]
空调处在制暖状态时，四通阀通电，活塞向右移动，使连通，连通，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的口，由口排出，进入室内热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后变成低温低压的液体，经过室外热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀口，由口回到压缩机，然后继续循环。
热泵压机前端的四通阀的连接原理引言热泵系统是一种高效环保的空调供暖系统，其中热泵压机是其核心部件之一。
热泵压机前端的四通阀起着非常重要的作用，它的连接原理决定了热泵系统的正常运行和性能表现。
本文将详细讨论热泵压机前端的四通阀的连接原理，并分析其在热泵系统中的作用。
什么是热泵压机前端的四通阀热泵压机前端的四通阀，又称为换向阀、导向阀等，是热泵系统中的一个重要元件。
它通过扭动阀芯，控制热泵系统中的制冷剂的流向，实现制冷和制热的转换。
热泵压机前端的四通阀通常采用多腔室结构，内部通过密封件和阀芯的运动，切换不同的通道，使制冷剂在压缩机前端的不同部位流动。
作用原理热泵压机前端的四通阀的连接原理决定了热泵系统的工作方式。
在制冷运行模式下，四通阀将制冷剂流向蒸发器和冷凝器，实现空调制冷。
在制热运行模式下，四通阀将制冷剂流向冷凝器和蒸发器，实现空调供暖。
通过控制四通阀的开启和关闭，可以实现制冷和供暖模式之间的切换。
连接原理热泵压机前端的四通阀通常由阀体、阀芯、密封件等组成。
不同的四通阀厂家可能有不同的设计和连接方式，但其连接原理大致相同。
下面以一种常见的连接原理为例进行介绍。
连接原理示意图┌─────┐│ │┌───┬─────┘ └────────┬───┐│ │ │ ││ │ 热泵压缩机前端│ ││ │ │ ││ │ 四通阀│ ││ │ │ ││ │ │ ││ │ │ ││ ├─────────────┬───────┤││ │ │ │ │┌──┘ └─┐ ┌─┴─┐ └───┘┌─┴─┐ ┌┴─┐ ┌┴┐ └┐│ A │ │ B │ │C│ │└───┘ └───┘ └┬┘ └┐│ │┌──┘ ││ ││ ││ ││ ││ │###连接原理解析 - A口：与压缩机出口连接，通过A口流入制冷剂。
- B口：与蒸发器/冷凝器连接，通过B口流出制冷剂。
- C口：与蒸发器/冷凝器连接，通过C口流入制冷剂。
在制冷运行模式下，阀芯通过旋转，连接A口和B口，使制冷剂从压缩机出口流入蒸发器，然后从蒸发器流出到B口，实现空调制冷。
四通阀工作原理四通阀是一种常用的流体控制装置，用于控制流体在不同管道之间的流动方向。
它通常由阀体、阀芯和密封装置组成。
四通阀的工作原理是通过旋转阀芯来改变流体的流向。
工作原理如下：1. 初始状态：四通阀处于关闭状态，阀芯与阀座密切贴合，阻挠流体流动。
此时，四个管道的流体无法互相流通。
2. 流体流向变化：当需要改变流体的流向时，通过旋转阀芯来实现。
旋转阀芯使得其中两个管道与此外两个管道连接，从而改变了流体的流向。
3. 开启状态：当阀芯旋转到位后，与阀座之间形成通道，允许流体流动。
此时，四通阀处于开启状态，流体可以在不同管道之间自由流通。
4. 密封性能：四通阀的密封性能对于防止泄漏至关重要。
阀芯与阀座之间的密封装置通常采用橡胶垫圈或者金属密封圈，确保阀门在关闭状态下具有良好的密封性能。
5. 控制方式：四通阀可以手动控制或者通过电动装置、气动装置等实现自动控制。
手动控制时，通过旋转阀芯的手柄来改变流体流向；自动控制时，通过外部信号控制电动装置或者气动装置来实现阀芯的旋转。
四通阀的应用范围广泛，常见于工业管道、暖通空调系统、液压系统等领域。
它可以根据实际需要，通过改变阀芯的旋转角度来实现不同的流体流向控制，具有灵便性和可靠性。
需要注意的是，在安装和维护四通阀时，应遵循相关的操作规程，确保阀门正常工作。
同时，定期检查阀门的密封性能，如发现泄漏或者损坏，及时更换密封件，以确保阀门的可靠性和安全性。
总结起来，四通阀通过旋转阀芯来改变流体的流向，具有灵便性和可靠性。
它在流体控制中起着重要的作用，广泛应用于各个领域。
在使用和维护过程中，应注意保持阀门的密封性能，确保阀门的正常工作。
空调四通阀工作原理图
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，
先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
工作原理
制冷
空调处在制冷状态时，四通阀不通电，四通阀处于AD连通，BC连通的状态，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的A口,由D口排出，进入室外热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后，变成低温低压的液体，经过室内热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀B口，由C口回到压缩机，然后继续循环。
制暖
[1]
空调处在制暖状态时，四通阀通电，活塞向右移动，使AB连通，CD连通，冷媒通过压缩机压缩转变为高温高压的气体，通过四通阀的A口，由B口排出，进入室内热交换器(冷凝器)，在冷凝器吸冷放热后变成中温高压的液体，经膨胀阀后变成低温低压的液体，经过室外热交换器(蒸发器)吸热放冷作用后，变成低温低压的气体，经过四通阀D口，由C口回到压缩机，然后继续循环。
