结构动力学问题讲义的有限元法

6.2结构动力有限元法理论与模型一、基本原理在实际问题的求解中，应用最广的是基于位移的有限元素法。

此法的基本思想是把本来为连续的工程结构分割成在结点上相联的单元组合体。

取这些结点的位移为基本未知量，并假定每个单元中的位移用单元位移函数来描述，这实质上是假定了单元的模态。

在此基础上，利用能量变分原理进行单元分析的全结构分析，得到全结构的振动平衡方程，从而把连续体的动力学问题化为多自由度系统的振动问题。

有限元动力分析的基本过程是首先将工程结构离散化，通过选择合理的单元确定出分析模型，在此基础上选择位移函数，进行单元分析，确定单元的刚度、质量、阻尼、载荷矩阵，再经过坐标变换，通过能量变分原理，进行全结构分析，建立系统的振动平衡方程。

最后运用有限元数值方法进行方程的求解。

结构动力有限元法采用的单元位移函数与静力分析相同，基本原理和求解过程也与静力分析相同，不同之处仅在分析模型的确定与运动方程的建立方面。

二、动态分析模型的确定由于结构动态分析中除考虑弹性力外，还要考虑惯性力和阻尼力，其运动方程是常微分方程组，所以动态分析的复杂程度高，计算工作量大，有限元分析模型要尽量精炼、简单。

1.模型确定的基本原则•分析模型应与分析的目的相适应。

动力分析的目的各不相同，有的是为了提供固有特性计算动态响应或供控制系统用；有的是为了舱内提供振动环境。

不同的目的，通常要求不同的模态数与计算精度。

显然，用于估算基本固有频率的模型应当比计算冲击响应的模型简单。

用于设计计算的模型应当比用于校核计算的模型简单。

•分析模型要与选用的计算工具与计算条件相适应。

计算机软件种类日益丰富，选择分析模型要与所用程序、所用计算机容量相适应。

如对于容量大的计算机，可选用较为复杂的有限元模型，而对于容量小的计算机则在能反映结构动态性能的前提下尽量简化模型，使求解规模尽量小。

对于大模型，可选用子结构模型，采用模态综合方法求解。

应注意, 不一定模型愈精细精度就愈高。

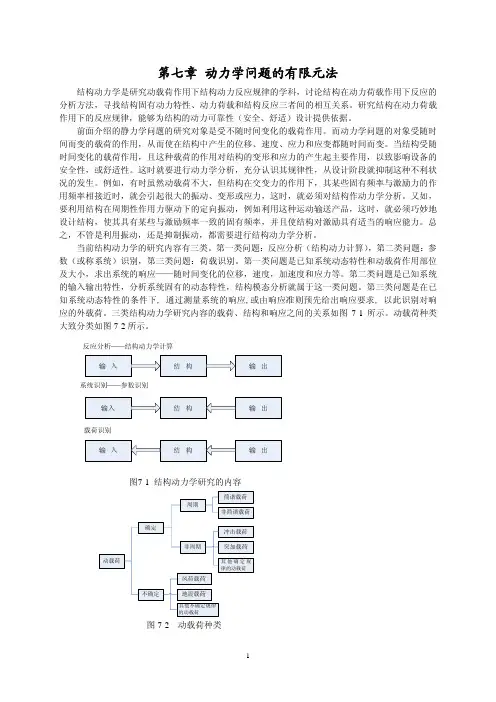

第七章 动力学问题的有限元法结构动力学是研究动载荷作用下结构动力反应规律的学科，讨论结构在动力荷载作用下反应的分析方法，寻找结构固有动力特性、动力荷载和结构反应三者间的相互关系。

研究结构在动力荷载作用下的反应规律，能够为结构的动力可靠性（安全、舒适）设计提供依据。

前面介绍的静力学问题的研究对象是受不随时间变化的载荷作用。

而动力学问题的对象受随时间而变的载荷的作用，从而使在结构中产生的位移、速度、应力和应变都随时间而变。

当结构受随时间变化的载荷作用，且这种载荷的作用对结构的变形和应力的产生起主要作用，以致影响设备的安全性，或舒适性。

这时就要进行动力学分析，充分认识其规律性，从设计阶段就抑制这种不利状况的发生。

例如，有时虽然动载荷不大，但结构在交变力的作用下，其某些固有频率与激励力的作用频率相接近时，就会引起很大的振动、变形或应力，这时，就必须对结构作动力学分析。

又如，要利用结构在周期性作用力驱动下的定向振动，例如利用这种运动输送产品，这时，就必须巧妙地设计结构，使其具有某些与激励频率一致的固有频率，并且使结构对激励具有适当的响应能力。

总之，不管是利用振动，还是抑制振动，都需要进行结构动力学分析。

当前结构动力学的研究内容有三类。

第一类问题：反应分析（结构动力计算），第二类问题：参数（或称系统）识别，第三类问题：荷载识别。

第一类问题是已知系统动态特性和动载荷作用部位及大小，求出系统的响应——随时间变化的位移，速度，加速度和应力等。

第二类问题是已知系统的输入输出特性，分析系统固有的动态特性，结构模态分析就属于这一类问题。

第三类问题是在已知系统动态特性的条件下, 通过测量系统的响应,或由响应准则预先给出响应要求, 以此识别对响应的外载荷。

三类结构动力学研究内容的载荷、结构和响应之间的关系如图7-1所示。

动载荷种类大致分类如图7-2所示。

图7-1 结构动力学研究的内容图7-2 动载荷种类本章主要介绍结构动力学分析的基础知识，并主要介绍系统固有特性的有限元分析方法——有限元模态分析。

第六章 动力问题的有限元法6.1 概述前面几章所研究的问题都属于静力问题，其特点是施加到结构上的外载荷不会使结构产生加速度，且外载荷的大小和方向不随时间变化，因而结构所产生的位移和应力也不随时间变化。

本章将要研究结构分析中另一类重要问题的有限元解法，即动力问题的有限元解法。

动力学问题的特点是，载荷是随时间变化的，因而结构所产生的位移和应力是时间的函数，结构会产生速度和加速度。

由于结构本身的弹性和惯性，结构在动力载荷的作用下，往往呈现出振动的运动形态。

结构振动是工程中一个很普遍很重要的问题。

有些振动对我们有利，例如，振动打桩，振动选料，有些振动对我们有害，例如，机床的振动，仪器与仪表的振动，桥梁、水坝及高层建筑在地震作用下的振动等。

因此，我们必须对振动体本身的振动特性以及它对外部激振力的响应有一个明确的认识，才能更好地利用它有利的一面，而避免它有害的一面，设计出更好的机械和结构。

振动问题主要解决两方面的问题。

1. 寻求结构的固有频率和主振型，从而了解结构的固有振动特性，以便更好地利用或减少振动。

2. 分析结构的动力响应特性，以计算结构振动时动应力和动位移的大小及其变化规律。

6.2 结构的振动方程结构的振动方程可用多种方法建立，这里我们使用达朗伯原理（动静法），仿照前几章建立静力有限元方程的方法，来建立动力问题的有限元方程。

在静力问题中用有限元法建立的平衡方程是}{}]{[F K =δ在振动问题中，对结构的各节点应用达郎伯原理所建立的振动方程仍然具有与上式相同的形式，只不过节点位移是动位移，节点载荷是动载荷，它们都是时间的函数。

上面的方程成为)}({)}(]{[t Q t K =δ (6.1)上式中{})(t δ为节点的动位移，它是时间的函数，)}(]{[t K δ是t 时刻的节点位移产生的弹性恢复力，它与该时刻的节点外力{})(t Q 构成动态平衡。

在动态情况下，结构承受的载荷（集中载荷 ，分布载荷 ）可随时间而变化，是时间的函数。

第十一章 有限元分析方法概述1、基本概念有限元分析方法是随着电子计算机的发展而迅速发展起来的一种现代没计计算方法。

它是20世纪50年代首先在连续体力学领域—飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快就广泛地应用于求解热传导、电磁场、流体力学等连续性问题。

在工程分析和科学研究中，常常会遇到大量的由常微分方程、偏微分方程及相应的边界条件描述的场问题，如位移场、应力场和温度场等问题。

求解这类场问题的方法主要有两种：用解析法求得精确解；用数值解法求其近似解。

应该指出，能用解析法求出精确解的只是方程性质比较简单且几何边界相当规则的少数问题。

而对于绝大多数问题，则很少能得出解析解。

这就需要研究它的数值解法，以求出近似解。

目前工程中实用的数值解法主要有三种：有限差分法、有限元法和边界元法。

其中，以有限元法通用性最好，解题效率高，目前在工程中的应用最为广泛。

下面通过一个具体例子，分别采用解析法和数值解法进行求解，从而体会一下有限元分析方法的含义及其相关的一些基本概念。

如下图所示为一变横截面杆，杆的一端固定，另一端承受负荷P ，试求杆沿长度方向任一截面的变形大小。

其中，杆的上边宽度为1w ，下边宽度为2w ，厚度为t ，长度为L ，杆的材料弹性模量为E 。

已知P ＝4450N ，1w ＝50mm ，2w =25mm ，t =3mm ，L =250mm ，E =72GPa 。

① 采用解析法精确求解假设杆任一横截面面积为)(y A ，其上平均应力为σ，应变为ε。

根据静力平衡条件有：0)(=-y A P σ根据虎克定律有：εσE =而任一横截面面积为：t y L w w w y A )()(121-+= 任一横截面产生的应变为：dydu=ε将上述方程代入静力平衡条件，进行变换后有：dy y EA Pdu )(=沿杆的长度方向对上式两边进行积分，可得：⎰⎰⎰-+==y yudy y Lw w w Et P dy y EA P du 01210)()(将)(y A 表达式代入上式，并对两边进行积分，得杆沿长度方向任一横截面的变形量：]ln )[ln()()(112112w y Lw w w w w Et PL y u --+-=当y 分别取0、62.5、125、187.5、250值时，变截面杆相应横截面处的沿杆长方向的变形量分别为：m u m u m u m u m u 6564636211080.142 ;1083.96 ;1027.59 ;1051.27 ;0----⨯=⨯=⨯=⨯==② 采用数值解法近似求解将变横截面杆沿长度方向分成独立的4小段，每一小段采用等截面直杆近似，等截面直杆的横截面面积为相应的变截面杆横截面面积的平均面积表示，每一小段称为一个单元，小段之间通过节点连接起来。

第六章 动力问题的有限元法6.1 概述前面几章所研究的问题都属于静力问题，其特点是施加到结构上的外载荷不会使结构产生加速度，且外载荷的大小和方向不随时间变化，因而结构所产生的位移和应力也不随时间变化。

本章将要研究结构分析中另一类重要问题的有限元解法，即动力问题的有限元解法。

动力学问题的特点是，载荷是随时间变化的，因而结构所产生的位移和应力是时间的函数，结构会产生速度和加速度。

由于结构本身的弹性和惯性，结构在动力载荷的作用下，往往呈现出振动的运动形态。

结构振动是工程中一个很普遍很重要的问题。

有些振动对我们有利，例如，振动打桩，振动选料，有些振动对我们有害，例如，机床的振动，仪器与仪表的振动，桥梁、水坝及高层建筑在地震作用下的振动等。

因此，我们必须对振动体本身的振动特性以及它对外部激振力的响应有一个明确的认识，才能更好地利用它有利的一面，而避免它有害的一面，设计出更好的机械和结构。

振动问题主要解决两方面的问题。

1. 寻求结构的固有频率和主振型，从而了解结构的固有振动特性，以便更好地利用或减少振动。

2. 分析结构的动力响应特性，以计算结构振动时动应力和动位移的大小及其变化规律。

6.2 结构的振动方程结构的振动方程可用多种方法建立，这里我们使用达朗伯原理（动静法），仿照前几章建立静力有限元方程的方法，来建立动力问题的有限元方程。

在静力问题中用有限元法建立的平衡方程是}{}]{[F K =δ在振动问题中，对结构的各节点应用达郎伯原理所建立的振动方程仍然具有与上式相同的形式，只不过节点位移是动位移，节点载荷是动载荷，它们都是时间的函数。

上面的方程成为)}({)}(]{[t Q t K =δ (6.1)上式中{})(t δ为节点的动位移，它是时间的函数，)}(]{[t K δ是t 时刻的节点位移产生的弹性恢复力，它与该时刻的节点外力{})(t Q 构成动态平衡。

在动态情况下，结构承受的载荷（集中载荷 ，分布载荷 ）可随时间而变化，是时间的函数。
