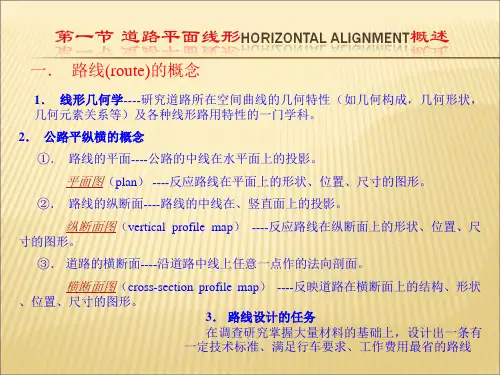

平面线形设计大致过程

浅谈道路平面线形设计方法摘要：道路平面设计是复杂而又系统的，随着城市化进程的加快发展以及机动化水平的提高，道路的交通构成发生了巨大变化，同时人们对精神生活的要求也越来越高，对道路也有了更高的人性化要求。

面对这些挑战，道路设计工作者们需要与时俱进不断思考，设计出更适合于行车曲线的平面线形。

关键词：平面线形设计直线型曲线型设计方法特点公路是自然界中的人工构造物，其位置确定不仅受地形、地质、生态等建设条件的影响，而且修建以后又反作用于自然，对自然的地形、生态等会造成或多或少的破坏，同时路线位置还会对运行安全产生长期深远的影响。

公路线形设计是公路设计的核心，最终决定了公路的空间位置和反馈于驾驶员的视觉形态。

线形质量的好坏，直接影响公路运营的安全、经济、舒适、快捷功能的发挥。

1 直线型设计1.1直线型设计原理及方法工程技术人员根据道路的等级、路线走向、控制条件和技术要求，首先在实地或图上采用一系列连续的导线来控制公路的走向和基本位置，然后在路线的转弯处，为适应行车和地形的要求，采用不同的曲线或曲线组合来完成导线折线处的合理过渡，从而形成整个路线的平面线形。

即所谓的直线型设计方法。

直线用以控制路线的走向和方位，在路线布置和设计过程中起主导作用。

直线型设计方法通常有纸上定线和实地定线两种。

在我国公路建设早期，由于技术和现实条件等原因，不可能采用高水平的线形指标。

因此，直线型设计得到了广泛的应用和推广。

为我国公路建设的发展起到了很大的推动作用。

1.2直线型设计的特点传统道路线形即为直线回旋线圆曲线的硬性组合。

简单的运用直线与大半径圆曲线相结合，没有与地形地物条件相协调。

以直线为主体、先定导线后定曲线，布线过程中导向线控制了路线走向，圆曲线、缓和曲线是直线的配角，线形单调，线形的均衡性和连续性较差。

随着科学技术的进步，传统的直线型设计方法已难以满足高等级公路平面线形设计的要求。

近年来，曲线型设计方法日益被人们接受、采用。

平面构成入门点的构成形式AKI越小的形体越能给人以点的感觉(1) 不同大小、疏密的混合排列，使之成为一种散点式的构成形式(2)将大小一致的点按一定的方向进行有规律的排列，给人的视觉留下一种由点的移动而产生线化的感觉(3)以由大到小的点按一定的轨迹、方向进行变化，使之产生一种优美的韵律感(4)把点以大小不同的形式，既密集、又分散的进行有目的的排列，产生点的面化感觉(5)将大小一致的点以相对的方向，逐渐重合，产生微妙的动态视觉(6)不规则点的视觉效果线的构成形式AKI线是点移动的轨迹(1) 面化的线（等距的密集排列）(2)疏密变化的线（按不同距离排列）透视空间的视觉效果(3)粗细变化空间,虚实空间的视觉效果(4)错觉化的线（将原来较为规范的线条排列作一些切换变化）(5)立体化的线(6)不规则的线面的构成形式AKI它体现了充实、厚重、整体、稳定的视觉效果(1) 几何形的面，表现规则、平稳、较为理性的视觉效果(2)自然形的面，不同外形的物体以面的形式出现后，给人以更为生动、厚实的视觉效果(3)徒手的面(4)有机形的面，得出柔和、自然、抽象的面的形态(5)偶然形的面，自由、活泼而富有哲理性(6)人造形的面，较为理性的人文特点单形的构成AKI(1) 几何单形的相互构成（以圆形、方形、三角形为基本形体，将它们分别以连接、重合、重叠、透叠等形式，构成不同形象特点的造型）(2)分割所构成的形体（训练设计者灵活的造型能力）(3)重合所构成的形体，（形体间相互重合、添加派生出各种形态各异的造型）(4)自然形单形的构成（把自然物的基本形以真实、自然、概括的形式表现出来，应用到构成设计中去）平面构成的形式AKI1.平面构成的基本格式（基本格式大体分为：90度排列格式、45度排列格式、弧线排列格式、折线排列格式）2.重复构成形式（以一个基本单形为主体在基本格式内重复排列，排列时可作方向、位置变化，具有很强的形式美感）－简单重复构成－多元重复3.近似构成形式（有相似之处形体之间的构成，寓“变化”于“统一”之中是近似构成的特征，在设计中，一般采用基本形体之间的相加或相减来求得近似的基本形）4.渐变构成形式（把基本形体按大小、方向、虚实、色彩等关系进行渐次变化排列的构成形式）－形的大小、方向渐变－形状的渐变－疏密的渐变－虚实的渐变－色彩的渐变平面构成的形式（二）AKI5.发射构成形式（以一点或多点为中心，呈响周围发射、扩散等视觉效果，具有较强的动感及节奏感）－一点式发射构成形态－多点式发射构成形态－旋转式发射格6.空间构成形式（利用透视学中的视点、灭点、视平线等原理所求得的平面上的空间形态）－点的疏密形成的立体空间－线的变化形成的立体空间－重叠而形成的空间－透视法则形成的空间（以透视法中近大远小、近实远虚等关系来进行表现的）－矛盾空间的构成（错觉空间构成）：以变动立体空间形的视点、灭点而构成的不合理空间，“反转空间”是矛盾空间的重要表现形式之一7.特异构成形式（在一种较为有规律的形态中进行小部分的变异，以突破某种较为规范的单调的构成形式，特异构成的因素有形状、大小、位置、方向及色彩等，局部变化的比例不能变化过大，否则会影响整体与局部变化的对比效果）8.分割构成形式－等形分割（形式较为严谨）－等量分割（只求比例的一致，不需求得型的统一－自由分割（特点灵活、自由）9.肌理形态构成（肌理指客观自然物所具有的表面形态，是各种物体性质表面特征），制作更多的肌理图案：滴色法水色法水墨法吹色法蜡色法撕贴法压印法干笔法木纹法叶脉法拓印法盐与水色法浅议平面构成与图案2006-03-03 10:03:55 来源: 美术家网网友评论0 条论坛艺术设计是人类文明的重要组成部分,涵盖了当代人类生活的各个领域,且越来越显示出其重要意义。

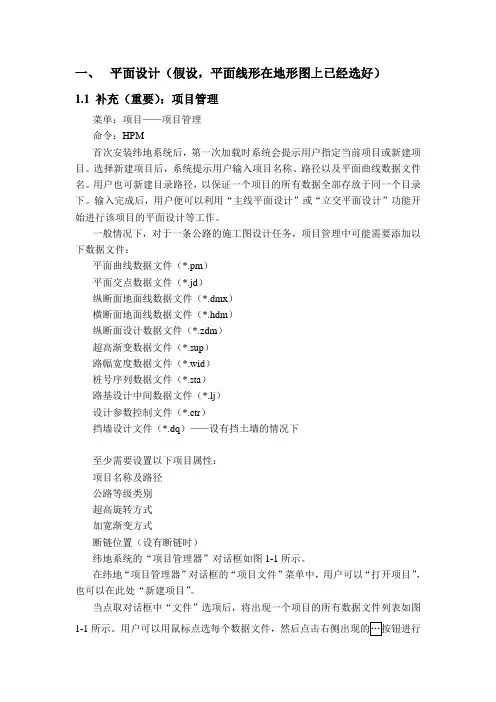

一、平面设计（假设，平面线形在地形图上已经选好）1.1 补充（重要）：项目管理菜单：项目——项目管理命令：HPM首次安装纬地系统后，第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件：平面曲线数据文件（*.pm）平面交点数据文件（*.jd）纵断面地面线数据文件（*.dmx）横断面地面线数据文件（*.hdm）纵断面设计数据文件（*.zdm）超高渐变数据文件（*.sup）路幅宽度数据文件（*.wid）桩号序列数据文件（*.sta）路基设计中间数据文件（*.lj）设计参数控制文件（*.ctr）挡墙设计文件（*.dq）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1-1所示。

在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

当点取对话框中“文件”选项后，将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令（或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑。

图1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2所示本项目的属性设置页，用户可以查看本项目的名称、项目类型和设计的起终点桩号等，同时也可以修改所输出图表的“项目标识”和“桩号小数精度”。

断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链”、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。
