第一章水暖管道施工根底常识第一节管道系统元件DN及PN一、公称直径DN管道工程中，管子种类繁多，管子的大小通常用管外径D和管内径d暗示，量度使用过程中，由于用途不一，需要多种直径相应的管路附件〔包罗管件、阀门、法兰等〕，这样，管材和附件的直径尺寸就相当多，给制造、设计和施工造成了不便，为了能批量出产、降低成本，提高效益，使管道系统元件具有通用性和互换性，必需对管子和管路附件实行尺度化，而公称直径又是管道工程尺度化的重要内容。
所谓公称直径就是各种管道元件的通用口径，又称公称尺寸〔此刻国际上遍及使用公称尺寸这一称呼〕、公称通径、公称口径，用符号DN 暗示，DN是用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径〔用mm暗示〕等特征尺寸直接相关。
现行管道元件的公称直径按GB/T1047-2005之规定，列表1-1。
表1-1 管道元件的DN〔公称直径〕〔GB/T1047—2005〕注：1．除在相关尺度中另有规定，字母DN后面的数字不代表测量值，也不克不及用于计算目的。
2．采用DN标识系统的那些尺度，应给出DN与管道元件的尺寸的关系，例如DN/OD或DN/ID。
二、管道元件公称压力PNPN是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成。
管道的公称压力列于表1-2。
表1-2 管道元件的PN〔公称压力〕〔GB/T1048—2005〕DIN系列PN PN6 PN10 PN16 PN25 PN40 PN63 PN100 ANSI系列PN20 PN50 PN110 PN150 PN260 PN420 ——注：必要时允许选用其他PN值关于公称压力PN需做如下解释：○1字母PN后面的数字不代表测量值，不该用于计算目的，除非在有关尺度中另有规定。
○2除与相关的管道元件尺度有关联外，术语PN不具有意义。
水暖工目录项目一常用水暖管材及附件 (1)任务一常用水暖管材 (1)任务二常用水暖附件 (2)项目二水暖工常用工具 (8)任务一量具 (8)任务二手动工具 (10)任务三电动工具 (15)项目三给水工程安装 (17)任务一给水系统的组成和给水方式 (17)任务二室内给水管道的敷设与安装 (19)任务三室外给水管道的敷设与安装 (25)任务四水压试验和清洗消毒 (29)项目四排水工程安装 (34)任务一排水系统的分类和组成 (34)任务二排水管道的敷设与安装 (35)任务三卫生器具安装 (37)项目五采暖工程安装 (51)任务一采暖系统分类与组成 (51)任务二采暖管道安装 (52)任务三采暖散热器安装 (57)任务四低温热水地板辐射采暖系统安装 (66)项目六保温防腐工程施工 (73)任务一管道保温工程施工 (73)任务二管道及设备的防腐工程施工 (81)项目一常用水暖管材及附件任务一常用水暖管材在建筑工程中，管材按所用材料不同可分为：钢管、铸铁管（生铁管）、有色金属管、塑料管、混凝土管、陶管、橡胶管和玻璃钢管等八种。
1 钢管常用的钢管分焊接钢管和无缝钢管两种，一般用A3钢制成，适用于输送水、压缩煤气采暖管道。
焊接钢管分镀锌（白铁）管和不镀锌（黑铁）管两种。
依据管端状态，有管端带螺纹和管端不带螺纹两种，不带螺纹的不镀锌管的长度为4～12m，带螺纹的镀锌管和不镀锌管的长度一般为4～9m，管端螺纹为圆锥管螺纹。
依据管壁厚度可分为薄壁管、普通管和加厚管三种。
在管道工程中，不使用薄壁管，普通管能承受2MPa的压力，加厚管能承受3MPa压力。
焊接钢管的材质性软，容易进行切割和螺纹加工，焊接性能好。
对于焊接钢管，应按照现行国家或部颁标推作质量检验。
除了它们的材质、型号、规格应符合设计要求外，还应检验其外观质量。
检验项目包括裂纹、加渣、折叠等缺陷和锈蚀凹陷的程度。
螺纹连接的管子还需检验螺纹密封面和螺纹的精度和光洁度，对于镀锌钢管要注意是否有锌皮脱落。

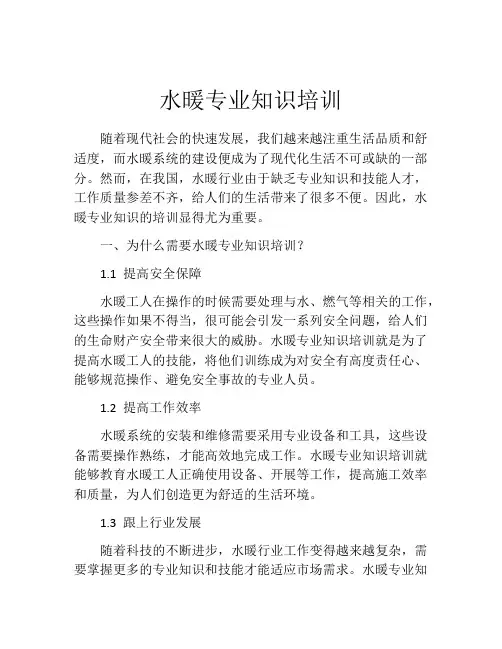

暖通基础培训培训一、暖通设备和系统的基本概念暖通设备和系统是指供暖、通风、空调和制冷等方面相关的设备和系统。
暖通设备包括锅炉、空调机组、风机、冷却塔、泵、换热器等；暖通系统包括采暖系统、通风系统、空调系统等。
培训内容主要包括设备和系统的组成、工作原理、作用和用途等。
二、暖通设备和系统的分类暖通设备和系统主要分为供暖、通风、空调和制冷系统。
供暖系统分为水暖系统和蒸汽暖系统；通风系统分为自然通风系统和机械通风系统；空调系统分为中央空调系统和分户式空调系统；制冷系统分为制冷展示柜和中央制冷系统等。
培训内容主要包括各种设备和系统的分类、特点和适用范围等。
三、暖通设备和系统的选型暖通设备和系统的选型是指根据工程的实际要求和条件，选择合适的设备和系统。
选型需要考虑设备和系统的性能参数、工作环境、运行要求、安全可靠性、能耗等因素。
培训内容主要包括设备和系统的选型原则、方法和技巧等。
四、暖通设备和系统的安装暖通设备和系统的安装是指将设备和系统按照设计要求和技术标准进行安装和调试。
安装需要严格控制设备和系统的安装质量，确保设备和系统能够正常、安全、稳定地运行。
培训内容主要包括设备和系统的安装要求、工艺流程、技术要点等。
五、暖通设备和系统的调试暖通设备和系统的调试是指在设备和系统安装完成后，进行参数调整、试运转和性能检测等工作。
调试需要根据设计要求和实际情况，进行参数设置、运行测试和性能评估，确保设备和系统能够正常、稳定地运行。
培训内容主要包括设备和系统的调试要点、步骤、方法等。
六、暖通设备和系统的运行暖通设备和系统的运行是指在设备和系统安装调试合格后，进行正式的运行和使用。
运行需要对设备和系统进行定期巡检、维护保养和故障排除等工作，确保设备和系统能够长期、稳定地运行。
培训内容主要包括设备和系统的运行管理、维护保养、故障排除等。
七、暖通设备和系统的维护和管理暖通设备和系统的维护和管理是指对设备和系统进行日常、定期维护和管理工作，确保设备和系统的安全、顺畅、高效运行。

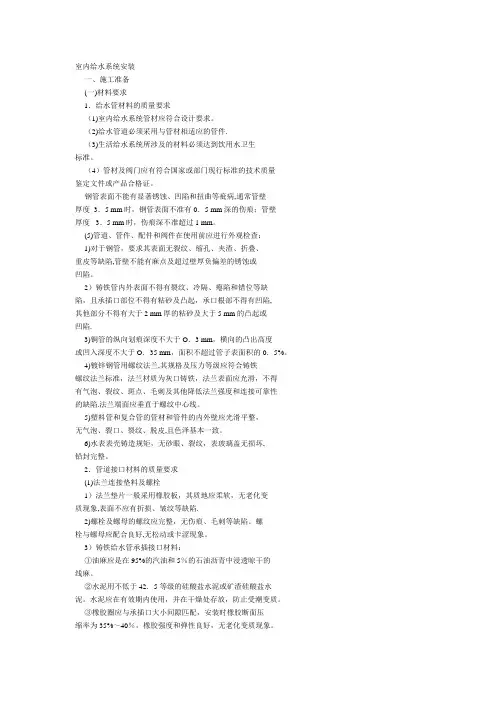

室内给水系统安装一、施工准备(一)材料要求1．给水管材料的质量要求（1)室内给水系统管材应符合设计要求。
（2)给水管道必须采用与管材相适应的管件.（3)生活给水系统所涉及的材料必须达到饮用水卫生标准。
（4）管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。
钢管表面不能有显著锈蚀、凹陷和扭曲等疵病,通常管壁厚度3．5 mm时，钢管表面不准有0．5 mm深的伤痕；管壁厚度3．5 mm时，伤痕深不准超过1 mm。
(5)管道、管件、配件和阀件在使用前应进行外观检查：1)对于钢管，要求其表面无裂纹、缩孔、夹渣、折叠、重皮等缺陷,管壁不能有麻点及超过壁厚负偏差的锈蚀或凹陷。
2）铸铁管内外表面不得有裂纹、冷隔、瘪陷和错位等缺陷，且承插口部位不得有粘砂及凸起，承口根部不得有凹陷,其他部分不得有大于2 mm厚的粘砂及大于5 mm的凸起或凹陷.3)铜管的纵向划痕深度不大于O．3 mm，横向的凸出高度或凹入深度不大于O．35 mm，面积不超过管子表面积的0．5%。
4)镀锌钢管用螺纹法兰,其规格及压力等级应符合铸铁螺纹法兰标准，法兰材质为灰口铸铁，法兰表面应光滑，不得有气泡、裂纹、斑点、毛刺及其他降低法兰强度和连接可靠性的缺陷.法兰端面应垂直于螺纹中心线。
5)塑料管和复合管的管材和管件的内外壁应光滑平整，无气泡、裂口、裂纹、脱皮,且色泽基本一致。
6)水表表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏,铅封完整。
2．管道接口材料的质量要求(1)法兰连接垫料及螺栓1）法兰垫片一般采用橡胶板，其质地应柔软，无老化变质现象,表面不应有折损、皱纹等缺陷.2)螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷。
螺栓与螺母应配合良好,无松动或卡涩现象。
3）铸铁给水管承插接口材料：①油麻应是在95%的汽油和5％的石油沥青中浸透晾干的线麻。
②水泥用不低于42．5等级的硅酸盐水泥或矿渣硅酸盐水泥。
水泥应在有效期内使用，并在干燥处存放，防止受潮变质。
水暖安装预算基础知识第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求能够不作。
一样吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧房和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：«DN100丝接，>DN100可焊接〔需防腐〕，可法兰焊接〔需二次镀锌〕，少量可丝扣法兰连接。
4.管道外皮距墙距离为25-50mm。
5.采暖干管接立管时，当立管直线管段<15m时，采纳2个90。
弯头，当直线管段>15m时采纳3个90。
弯头。
6.施工时，排水管宁高勿低，地漏宁低勿高。
7.标高规定：室内管道一样为管中，室外管道排水为管内底，给水为管顶。
8.暖气片中应与窗同轴。
9.闸阀：开关作用，阻力系数0.5；截止阀：调剂开关作用，阻力系数19。
10.补偿器分为：自然补偿，方型胀力，弯头，波浪补偿器，套筒补偿器，球型胀力，角质胀力。
11.集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12.按照标准图集，把握热媒入口情形。
13.PP-R管能够套用铝塑复合管或给水U-PVC管道定额。
14.〔1〕刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管(Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直截了当含在钢管上。
)〔2〕柔性防水套管一样适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一样管道穿外墙的管道加防水套管。
穿水池的管道采纳柔性防水套管。

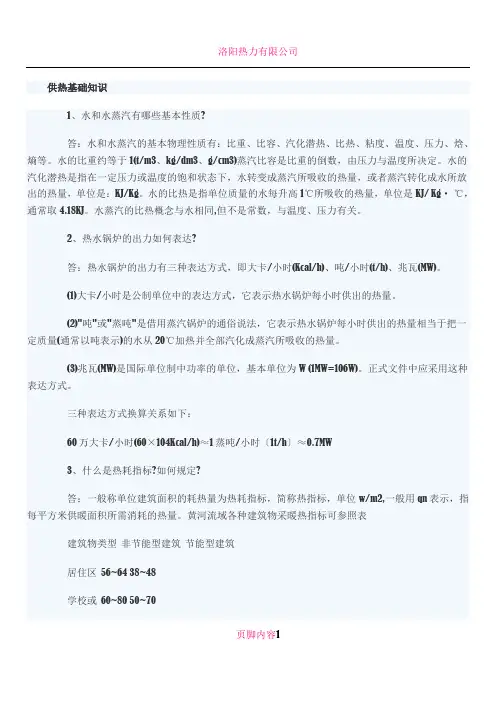

供热基础知识1、水和水蒸汽有哪些基本性质?答：水和水蒸汽的基本物理性质有：比重、比容、汽化潜热、比热、粘度、温度、压力、焓、熵等。
水的比重约等于1(t/m3、kg/dm3、g/cm3)蒸汽比容是比重的倒数，由压力与温度所决定。
水的汽化潜热是指在一定压力或温度的饱和状态下，水转变成蒸汽所吸收的热量，或者蒸汽转化成水所放出的热量，单位是：KJ/Kg。
水的比热是指单位质量的水每升高1℃所吸收的热量，单位是KJ/ Kg·℃，通常取4.18KJ。
水蒸汽的比热概念与水相同,但不是常数，与温度、压力有关。
2、热水锅炉的出力如何表达?答：热水锅炉的出力有三种表达方式，即大卡/小时(Kcal/h)、吨/小时(t/h)、兆瓦(MW)。
(1)大卡/小时是公制单位中的表达方式，它表示热水锅炉每小时供出的热量。
(2)"吨"或"蒸吨"是借用蒸汽锅炉的通俗说法，它表示热水锅炉每小时供出的热量相当于把一定质量(通常以吨表示)的水从20℃加热并全部汽化成蒸汽所吸收的热量。
(3)兆瓦(MW)是国际单位制中功率的单位，基本单位为W (1MW=106W)。
正式文件中应采用这种表达方式。
三种表达方式换算关系如下：60万大卡/小时(60×104Kcal/h)≈1蒸吨/小时〔1t/h〕≈0.7MW3、什么是热耗指标?如何规定?答：一般称单位建筑面积的耗热量为热耗指标，简称热指标，单位w/m2,一般用qn表示，指每平方米供暖面积所需消耗的热量。
黄河流域各种建筑物采暖热指标可参照表建筑物类型非节能型建筑节能型建筑居住区56~64 38~48学校或60~80 50~70页脚内容1办公场所60~80 55~70旅馆60~70 50~60食堂餐厅115~140 100~130上表数据只是近似值，对不同建筑结构，材料、朝向、漏风量和地理位置均有不同，纬度越高的地区，热耗指标越高。
4、如何确定循环水量?如何定蒸汽量、热量和面积的关系?答：对于热水供热系统，循环水流量由下式计算：G=[Q/c(tg-th)]×3600=0.86Q/(tg-th)式中：G - 计算水流量，kg/hQ - 热用户设计热负荷，Wc - 水的比热，c=4187J/ kgo℃tg﹑th-设计供回水温度，℃一般情况下，按每平方米建筑面积2~2.5 kg/h估算。
