TS紧固件知识培训-第一部分基础知识解析教学文稿

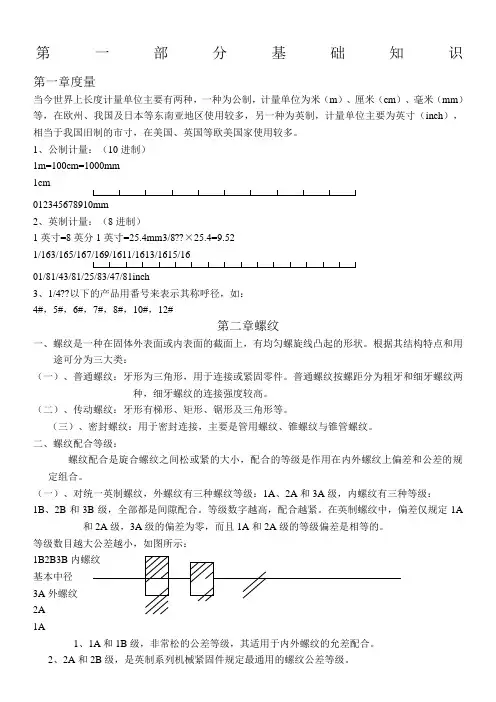

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m=100cm=1000mm1cm012345678910mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4mm3/8??×25.4=9.5201/81/43/81/25/83/47/81inch3、1/4??以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A 和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1B2B3B基本中径3A外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。

紧固件基础知识第⼀部分基础知识第⼀章度量当今世界上长度计量单位主要有两种，⼀种为公制，计量单位为⽶（m）、厘⽶（cm）、毫⽶（mm）等，在欧州、我国及⽇本等东南亚地区使⽤较多，另⼀种为英制，计量单位主要为英⼨（inch），相当于我国旧制的市⼨，在美国、英国等欧美国家使⽤较多。

1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英⼨=8英分1英⼨=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品⽤番号来表⽰其称呼径，如：4#，5#，6#，7#，8#，10#，12#第⼆章螺纹⼀、螺纹是⼀种在固体外表⾯或内表⾯的截⾯上，有均匀螺旋线凸起的形状。

根据其结构特点和⽤途可分为三⼤类：（⼀）、普通螺纹：⽛形为三⾓形，⽤于连接或紧固零件。

普通螺纹按螺距分为粗⽛和细⽛螺纹两种，细⽛螺纹的连接强度较⾼。

（⼆）、传动螺纹：⽛形有梯形、矩形、锯形及三⾓形等。

（三）、密封螺纹：⽤于密封连接，主要是管⽤螺纹、锥螺纹与锥管螺纹。

⼆、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的⼤⼩，配合的等级是作⽤在内外螺纹上偏差和公差的规定组合。

（⼀）、对统⼀英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越⾼，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A 级的偏差为零，⽽且1A和2A级的等级偏差是相等的。

等级数⽬越⼤公差越⼩，如图所⽰：1A1、1A和1B级，⾮常松的公差等级，其适⽤于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通⽤的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适⽤于公差紧的紧固件，⽤于安全性的关键设计。

紧固件螺栓螺母垫片基本知识培训讲义集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）紧固件（螺栓螺母垫片）基本知识培训讲义作者：湖南孙斌湖南孙斌，男，汉族，湖南双峰人，1989年毕业于湘潭大学。

机械设计高级工程师、压力容器设计A2级审批员、焊工技能高级考评员、机电工程二级建造师。

历任技术开发处长、化工机械制造分厂副厂长、设备动力部副部长、化工机械制造安装分厂副总工程师。

已在中国机械化工科技杂志发表大量科技论文。

湖南孙斌网易实名博客--“湖南孙斌-高级工程师-百科讲坛，点击流量已超过200万。

★原创作品，版权所有。

禁止复制！转载必须注明：原文作者、文章名称、转载地址★目录1 定义与分类1.1 定义1.2 紧固件分类2 基本知识2.1 紧固件的基本标识2.2 涉及的标准与内容2.3 螺纹2.4螺丝头型2.5紧固件材料（不包括全部垫片）2.6螺栓性能等级的含义2.7 热处理2.8 紧固件表面处理3 压力容器用紧固件4 高压紧固件5 验收基本要求正文1 定义与分类1.1 定义紧固件是将两个或两个以上的零件（或构件）紧固连接成为一见整体时所采用的一类机械零件的总称。

在各种机械、设备、车辆、船舶、铁路、桥梁、建筑、结构、工具、仪器、仪表和用品等上面，都可以看到各式各样的紧固件。

紧固件的特点：品种规格繁多，性能用途各异,而且标准化、系列化、通用化的程度极高也有人把已有国家（行业）标准的一类紧固件称为标准紧固件，简称为标准件。

紧固件是应用最广泛的机械基础件。

应用极为广泛，需求量很大。

1.2 紧固件分类它通常包括以下12类零件：材料要求：碳钢或低合金钢螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）螺母（粗牙螺纹）的材料技术要求（GB/T3098.2-2000）不锈钢螺栓、螺钉和螺柱（3098.3-2000），螺母（3098.15-2000），紧定螺钉（3098.16-2000）有色金属紧固件的材料要求（GB3098.10-93）自攻类螺钉1.自钻自攻螺钉的材料（GB/T3098.11-2000）2.自挤螺钉（包括自攻锁紧螺钉）（GB3098.7-2000）3.自攻螺钉由冷镦、渗碳钢制造（GB3098.5-2000）4.木螺钉的材料牌号（GB922-86）GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件螺栓产品标准使用最多的主要有GB5780，为六角头粗杆半牙螺丝，其精度等级为C级产品，可用GB5782来代替GB5781、为六角头全牙螺丝，精度等级为C 级产品。

紧固件培训资料-基础知识Fasteners Training 紧固件培训Fasteners TrainingBasic Knowledge For Fastener紧固件产品基本知识Search Wuerth Item No.查找伍尔特货号Quality质量Customer complaint客户投诉Answer the questions回答问题FastenerWhat is the fastener？什么是紧固件？为将两个或两个以上零件（或构件）紧固连接成为一件整体时所采用的一类机械零件的总称。

它的特点是品种规格繁多，性能用途各异，而且标准化、系列化、通用化的种度也极高。

因此也有人把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。

通常包括以下12类零件：螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组合件和连接副、焊钉。

Fastener -drawingProduct designationHow to describe a product ?如何去描述一个产品？Example :Hex nut cl.8 M6 Black ?DIN 933 CL8.8 M8X25 ?Socket head cap screwDIN 912 CL8.8 A2K(Cr3+)M6X80Product designationSocket head cap screwDIN 912CL8.8A2K（Cr3+）M6X80Property ClassMaterialCoating Thread form M, ST, UNCDimension NormHead type/ Drive完整之产品定义包含Thread form M, ST, UNC Dimensions diameter / length Property Class 8.8, 10.9, cl 5Surface Treatment dacromet, zincdrivescross recess H/Z, socket,hexagon, 6 lobes, ….. MaterialNormProduct designation Parameters 参数Basic Knowledge For Fastener 紧固件产品基本知识Basic Knowledge For FastenerNormsDimensionsHead types / DrivesMetric / Unified thread / ToleranceMaterial/ Property classHeat treatmentMarkingCoatings / Hydrogen EmbrittlementNorms 标准NormsInternational Organization for Standardization-ISO ?European Norms -CEN (NFEN, DIN EN….)?National Norms-DIN Germany-NFE France-SN Swiss-ANSI US-JIS Japan-GB China ?Company Norms -W（Wuerth）Jane WangDIN Deutsche Industrie Norm 德国工业标准JIS Japanese Industrial Standards 日本工业标准IFI Industrial Fastener Institute工业紧固件协会(增加ANSI,ASTM 不足部分）ANSI American National Standard Institute 美国国家标准协会ASTM American Society for Testing and Materials 美国材料及测试协会AISI American Iron and Steel Institute 美国钢铁协会（材质）SAESociety of Automotive Engineers 自行车工程师协会NormsNorms -DIN handbookDIN handbook 10Dimensional Standards for Bolts, Screws and Studs Publication date 2001DIN handbook 43Standards for Pins, Rivets, Keys, Adjusting and Retaining Rings2nd edition, 1999DIN handbook 55Standards for Technical Delivery Conditions for Bolts, Screws, Nuts and Washers2nd edition, 2000DIN handbook 140Dimensional Standards for Nuts and Accessories for Bolt/Nut Assemblies5th edition, 2001Norms -ISO Standards HandbookFasteners and screw threads ?Volume 1General reference standards ?Volume 2Product StandardsNorms -IFI & JIS HandbookJISFasteners & Screw Threads IFI Inch Fastener Standards Metric Fastener StandardsDimensions尺寸LdLdLdLLddDIN 912DIN 84DIN 933DIN 963DIN 966Dimensions -diameter & length尺寸定义: diameter & lengthDIN 912CL8.8A2K （Cr3+）M6X80Head types/ Drives头型/ 槽Head types头型常用头型：Hexagon head六角头（DIN 931，933）Hexagon head with flange六角法兰头（DIN 6921）Hexagon socket head cap圆柱头（DIN 912，6912）Hexagon socket thin head cap薄（小）圆柱头（DIN 7984）。
