《新能源汽车结构原理与检修》课程标准一、课程性质该课程是汽车制造类与交通运输类专业的核心课程，目的是让学员具备新能源汽车高压安全、结构原理、整车控制策略、维护保养与故障检修的职业技能。
它要以《汽车构造》、《汽车电子技术》等课程的学习为基础，也是进一步学习《新能源汽车故障诊断技术》课程的基础。
二、课程设计思路《新能源汽车结构原理与检修（彩色版）》是以培养学员职业能力为目标，以新能源汽车高压安全、结构原理、维护保养与维修为主要内容，采用基于工作过程的课程方案设计，以任务驱动和案例导入的方式组织教学过程，使学员能够对新能源汽车进行维护保养和故障维修，利用检测设备和维修工具对新能源汽车的零部件进行检测与维修，同时注重培养学员的社会能力和方法能力。
三、课程目标（一）总体目标通过本课程的学习，使学员掌握专业能力、方法能力和社会能力。
（二）具体目标1．专业能力（1）能够掌握新能源汽车的高压安全防护技能。
（2）能够正确使用新能源汽车的各项功能。
（3）能够描述新能源汽车基本结构与工作原理。
（4）能够对新能源汽车的各零部件进行拆装与检测，并根据检测结果制定相应的维修方案。
（5）能够遵守操作规范，正确使用维修工具设备，遵守劳动安全、环保的规章制度。
（6）能够核查、评价自身的工作成果。
（7）能够分析故障原因，并提出合理化建议。
2．方法能力（1）在完成工作任务的过程中培养学员获取新知识的方法，为学员后期自主学习新知识、新技术奠定基础。
（2）培养学员解决实际问题的能力。
（3）能够自主制定工作计划并进行实施。
（4）能够自主查找资料与文献，取得相关的专业知识。
3．社会能力（1）具有责任感和团队意识。
（2）具有较强的沟通能力、协调能力。
（3）注重事故保护和工作安全。
（4）遵守作业规范与职业道德。
四、课程内容组织与安排五、课程内容与教学要求表5-1 表5-2表5-3表5-4表5-5表5-6表5-7表5-8表5-9六、课程教学实施建议（一）师资条件要求师资组成表表6-1（二）教学条件要求对教学场地和软硬件设施设备的要求。

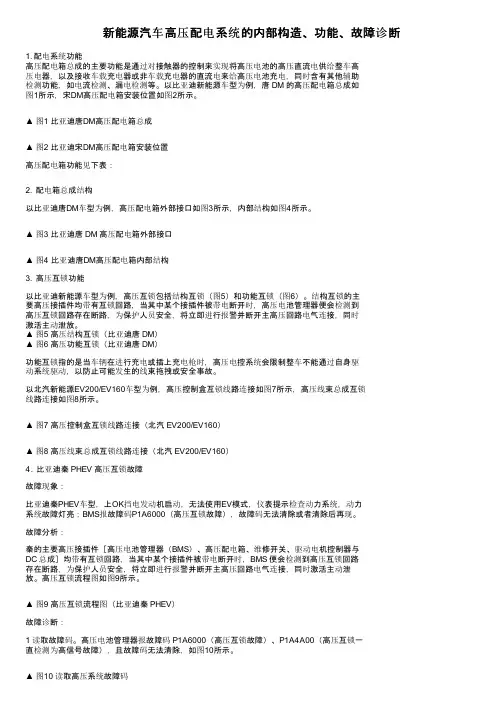

新能源汽车高压配电系统的内部构造、功能、故障诊断1. 配电系统功能高压配电箱总成的主要功能是通过对接触器的控制来实现将高压电池的高压直流电供给整车高压电器，以及接收车载充电器或非车载充电器的直流电来给高压电池充电，同时含有其他辅助检测功能，如电流检测、漏电检测等。
以比亚迪新能源车型为例，唐 DM 的高压配电箱总成如图1所示，宋DM高压配电箱安装位置如图2所示。
▲ 图1 比亚迪唐DM高压配电箱总成▲ 图2 比亚迪宋DM高压配电箱安装位置高压配电箱功能见下表：2. 配电箱总成结构以比亚迪唐DM车型为例，高压配电箱外部接口如图3所示，内部结构如图4所示。
▲ 图3 比亚迪唐 DM 高压配电箱外部接口▲ 图4 比亚迪唐DM高压配电箱内部结构3. 高压互锁功能以比亚迪新能源车型为例，高压互锁包括结构互锁（图5）和功能互锁（图6）。
结构互锁的主要高压接插件均带有互锁回路，当其中某个接插件被带电断开时，高压电池管理器便会检测到高压互锁回路存在断路，为保护人员安全，将立即进行报警并断开主高压回路电气连接，同时激活主动泄放。
▲ 图5 高压结构互锁（比亚迪唐 DM）▲ 图6 高压功能互锁（比亚迪唐 DM）功能互锁指的是当车辆在进行充电或插上充电枪时，高压电控系统会限制整车不能通过自身驱动系统驱动，以防止可能发生的线束拖拽或安全事故。
以北汽新能源EV200/EV160车型为例，高压控制盒互锁线路连接如图7所示，高压线束总成互锁线路连接如图8所示。
▲ 图7 高压控制盒互锁线路连接（北汽 EV200/EV160）▲ 图8 高压线束总成互锁线路连接（北汽 EV200/EV160）4. 比亚迪秦 PHEV 高压互锁故障故障现象：比亚迪秦PHEV车型，上OK挡电发动机启动，无法使用EV模式，仪表提示检查动力系统，动力系统故障灯亮；BMS报故障码P1A6000（高压互锁故障），故障码无法清除或者清除后再现。
故障分析：秦的主要高压接插件［高压电池管理器（BMS）、高压配电箱、维修开关、驱动电机控制器与DC 总成］均带有互锁回路，当其中某个接插件被带电断开时，BMS 便会检测到高压互锁回路存在断路，为保护人员安全，将立即进行报警并断开主高压回路电气连接，同时激活主动泄放。
《新能源汽车构造与维修理论》教案第一章：新能源汽车概述1.1 新能源汽车的定义与发展历程1.2 新能源汽车的特点与优势1.3 新能源汽车的主要类型及其代表车型1.4 新能源汽车的政策与产业现状第二章：新能源汽车动力电池系统2.1 动力电池的类型与性能参数2.2 动力电池的组成与工作原理2.3 动力电池的维护与检修2.4 动力电池的故障诊断与处理第三章：新能源汽车电机及驱动系统3.1 电机的类型与性能参数3.2 电机的工作原理与结构特点3.3 驱动系统的组成与工作原理3.4 驱动系统的维护与检修第四章：新能源汽车电力电子设备4.1 电力电子器件的类型与性能参数4.2 电力电子设备的工作原理与结构特点4.3 电力电子设备的维护与检修4.4 电力电子设备的故障诊断与处理第五章：新能源汽车的综合控制系统5.1 综合控制系统的组成与功能5.2 综合控制系统的工作原理与结构特点5.3 综合控制系统的维护与检修5.4 综合控制系统的故障诊断与处理第六章：新能源汽车车辆结构与原理6.1 车辆结构概述6.2 车身与底盘6.3 动力系统与操控系统6.4 电气系统与舒适系统第七章：新能源汽车充电设施及技术7.1 充电站的类型与组成7.2 充电设备的工作原理与使用方法7.3 充电技术的发展趋势7.4 充电设施的维护与检修第八章：新能源汽车的安全性能8.1 安全性能概述8.2 电池安全性能8.3 电机与驱动系统安全性能8.4 控制系统安全性能第九章：新能源汽车的诊断与检测9.1 诊断设备与方法9.2 检测项目与标准9.3 故障诊断与处理流程9.4 案例分析第十章：新能源汽车的维修与保养10.1 维修工具与设备10.2 维修工艺与流程10.3 保养项目与周期10.4 常见故障与解决方案第十一章：新能源汽车的能效评估与优化11.1 能效评估方法与指标11.2 能量消耗与回收利用11.3 车辆性能优化策略11.4 能效提升技术的应用案例第十二章：新能源汽车的环保性能与认证12.1 环保性能的重要性12.2 排放控制技术与管理12.3 环保性能的认证体系12.4 环保性能提升的未来发展趋势第十三章：新能源汽车的智能化技术13.1 智能网联技术13.2 自动驾驶技术13.3 车联网与车路协同13.4 智能新能源汽车的应用场景第十四章：新能源汽车案例分析与市场前景14.1 知名新能源汽车案例分析14.2 市场趋势与消费者需求14.3 产业链发展分析14.4 新能源汽车的未来市场前景第十五章：新能源汽车的培训与教学实践15.1 培训课程设置与教学目标15.2 教学方法与实践环节15.3 教学资源与工具的选择15.4 教学评估与效果分析重点和难点解析本文教案主要围绕新能源汽车构造与维修理论展开，涵盖了新能源汽车的基本概念、动力电池系统、电机及驱动系统、电力电子设备、综合控制系统、车辆结构与原理、充电设施及技术、安全性能、诊断与检测、维修与保养、能效评估与优化、环保性能与认证、智能化技术、案例分析与市场前景以及培训与教学实践等多个方面。
项目1：高压驱动系统项目描述：本项目共 2 个学习任务，分别是：任务 1：高压驱动系统的组成与识别任务 2：高压互锁与绝缘检测通过 2 个任务的学习，掌握高压组件的结构和功能；掌握高压互锁回路和绝缘监控回路；能够识别高压组件高压电路连接器接口定义；会进行高压电缆的绝缘检测与更换；会高压回路的检测。
任务1：高压驱动系统的组成与识别新能源汽车上大量高电压组件一方面用于驱动车辆，另一方面用于执行一些舒适功能。
这些组件的共同之处是均以高电压运行！因此进行维修时必须特别小心。
在维修时一定要熟悉高压组件的结构，并且只有满足以下前提条件的维修人员才允许对带标记高电压组件进行作业：具备资质、遵守安全规定、严格按照维修说明操作！知识要求：•掌握高压组件的结构和功能。
•掌握高压电驱动系统的重要说明。
技能要求：•能够识别高压组件在实车的位置。
职业素养要求：•严格执行汽车检修规范，养成严谨科学的工作态度。
•尊重他人劳动，不窃取他人成果。
•养成总结训练过程和结果的习惯，为下次训练总结经验。
•养成团结协作精神。
•严格执行 5S 现场管理。
1.高压电驱动系统的重要说明混合动力汽车动力的驱动系统包括内燃机驱动系统和电驱动系统，而纯电动汽车仅使用电驱动系统。
本章将介绍构成电驱动系统的相关部件，它们在混合动力汽车、插电式混合动力汽车和纯电动汽车中都有应用。
1.1高压标记每个高压组件的壳体上都带有一个标记，如图 4-1-1 所示。
维修人员或任何其他车主均可通过标记直观看出高电压可能带来的危险。
图 4-1-1 高压组件警告提示牌有关标记的特殊情况是高电压导线。
由于导线可能有几米长，因此在一处或两处通过警告提示牌标记意义不大。
维修人员可能会忽视这些标牌，因此用橙色警告色标记出所有高电压导线。
高电压导线的插头以及高电压安全插头也采用橙色设计，如图 4-1-2 所示。
图 4-1-2 高电压导线的橙色标记1.2高电压插头无论扁平亦或圆形高电压插头，松开或固定时都必须严格遵守规定顺序。

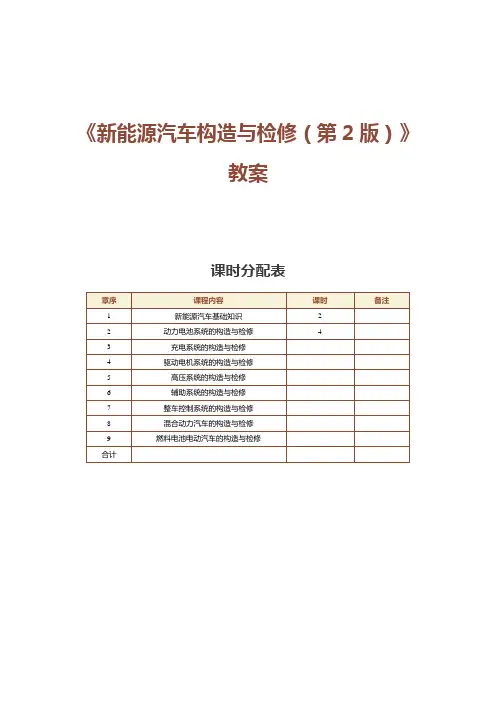

《新能源汽车构造与检修（第2版）》教案课时分配表课题新能源汽车基础知识课时 2 课时（90 min）教学目标知识技能目标：（1）了解新能源汽车的概念和分类（2）掌握纯电动汽车的组成（3）了解混合动力汽车和燃料电池电动汽车（4）熟悉高压安全防护措施和用品（5）掌握高压安全操作要点和高压触电急救措施（6）能正确认识纯电动汽车的不同部件（7）能正确使用高压安全防护用品（8）能遵守高压安全操作规范思政育人目标：（1）拥护中国共产党的领导，践行社会主义核心价值观（2）增强民族自豪感（3）培养兢兢业业、无私奉献的工匠精神教学重难点教学重点：了解新能源汽车的概念和分类，掌握纯电动汽车的组成，了解混合动力汽车和燃料电池电动汽车，熟悉高压安全防护措施和用品，掌握高压安全操作要点和高压触电急救措施教学难点：纯电动汽车不同部件的认识，能正确使用高压安全防护用品，掌握高压安全操作规范教学方法任务引入法、问答法、讨论法、实践操作法教学用具电脑、投影仪、多媒体课件、教材教学设计第1节课：课前任务→考勤（2 min）→新课预热（5 min）→问题导入（5 min）→传授新知（13 min）→实践操作（20 min）第2节课：问题导入（5 min）→传授新知（15 min）→实践操作（15 min）→思政讲堂（5 min）→课堂小结（3 min）→作业布置（2 min）教学过程主要教学内容及步骤设计意图第一节课课前任务⏹【教师】布置课前任务，和学生负责人取得联系，组织学生自由分组，每5人1组，并选出1名小组长，根据“任务工单——认识纯电动汽车”和“任务工单——进行高压安全防护操作”进行组内分工，同时提醒同学通过APP或其他学习软件，收集新能源汽车的相关资料，并进行了解⏹【学生】提前上网观看相关资料，熟悉教材通过课前的预热，让学生了解所学课程的大概内容，激发学生的学习欲望考勤（2 min）⏹【教师】使用APP进行签到⏹【学生】按照老师要求签到培养学生的组织纪律性，掌握学生的出勤情况新课预热（5 min）⏹【教师】自我介绍，与学生简单互动，介绍课程内容、考核标准等通过新课预热，与学生互相熟悉，并让学生2⏹【学生】聆听、互动⏹【教师】教师讲一些新能源汽车的现状随着能源紧缺和环境污染问题的日益严重，各国政府及汽车行业的管理者普遍认为节能减排是未来汽车技术发展的主攻方向。

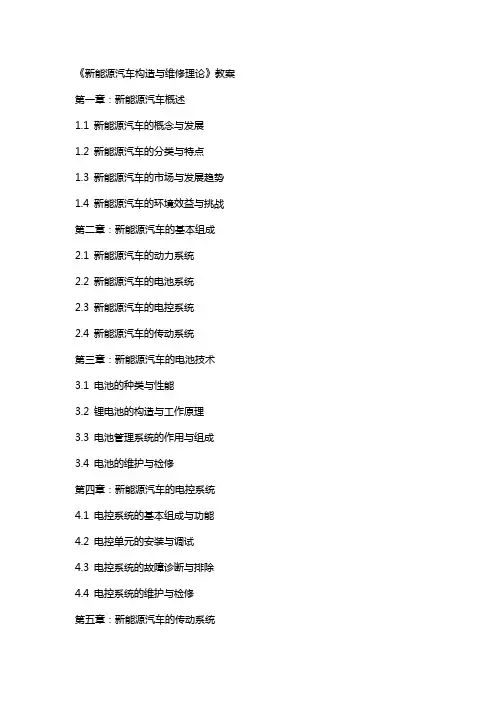

《新能源汽车构造与维修理论》教案第一章：新能源汽车概述1.1 新能源汽车的概念与发展1.2 新能源汽车的分类与特点1.3 新能源汽车的市场与发展趋势1.4 新能源汽车的环境效益与挑战第二章：新能源汽车的基本组成2.1 新能源汽车的动力系统2.2 新能源汽车的电池系统2.3 新能源汽车的电控系统2.4 新能源汽车的传动系统第三章：新能源汽车的电池技术3.1 电池的种类与性能3.2 锂电池的构造与工作原理3.3 电池管理系统的作用与组成3.4 电池的维护与检修第四章：新能源汽车的电控系统4.1 电控系统的基本组成与功能4.2 电控单元的安装与调试4.3 电控系统的故障诊断与排除4.4 电控系统的维护与检修第五章：新能源汽车的传动系统5.1 传动系统的种类与工作原理5.2 电动汽车的驱动电机5.3 传动系统的维护与检修5.4 传动系统的故障诊断与排除第六章：新能源汽车的制动系统6.1 制动系统的组成与原理6.2 电动助力制动系统（EBS）6.3 再生制动系统的工作原理与控制6.4 制动系统的维护与检修第七章：新能源汽车的悬挂系统7.1 悬挂系统的功能与类型7.2 麦弗逊式悬挂系统7.3 多连杆式悬挂系统7.4 悬挂系统的维护与检修第八章：新能源汽车的轮胎与车轮8.1 轮胎的构造与性能8.2 新能源汽车轮胎的选择与更换8.3 车轮的维护与平衡8.4 车轮定位的检查与调整第九章：新能源汽车的车身电气系统9.1 车身电气系统的组成与功能9.2 电源管理系统的工作原理9.3 车身电器设备的使用与维护9.4 车身电气系统的故障诊断与排除第十章：新能源汽车的空调系统10.1 空调系统的原理与组成10.2 新能源汽车空调系统的特点10.3 空调系统的维护与检修10.4 空调系统的故障诊断与排除重点和难点解析一、新能源汽车的概念与发展趋势：理解新能源汽车的定义，以及其在全球范围内的推广情况和未来发展的趋势。
二、新能源汽车的基本组成：掌握新能源汽车各个组成部分的功能和工作原理，特别是动力系统、电池系统、电控系统和传动系统。
《新能源汽车原理与检修》教案之高压安全操作教学目标：1.了解新能源汽车高压电气系统的结构和工作原理；2.掌握高压安全操作规程和注意事项；3.能够正确使用相关工具和设备进行高压电气系统检修。
教学重点：1.高压电气系统的结构和工作原理；2.高压安全操作规程和注意事项。
教学难点：1.高压电气系统的工作原理；2.高压安全操作规程的理解和应用。
教学准备：1.课件、电子板书等教学工具；2.相关图纸、电气图纸等教学辅助材料；3.相关实物和设备。
教学流程：Step 1：导入（5分钟）利用课件和电子板书简要介绍新能源汽车和高压电气系统的重要性和发展情况，引导学生了解高压电气系统的概念。
Step 2：讲解高压电气系统的工作原理（20分钟）使用课件和电子板书，结合相关图纸和电气图纸，向学生详细介绍高压电气系统的结构和工作原理，包括高压电池、控制器、电机等组成部分的功能和相互作用，以及电力流动的路径和原理。
Step 3：讲解高压安全操作规程和注意事项（30分钟）通过课件和电子板书，向学生讲解高压安全操作规程和注意事项，包括：1.高压电气系统的检修前准备工作，如穿戴必要的防护装备、确保工具和设备的完好性等；2.高压电气系统的操作流程，如切断电源、松开电气连接件、绝缘操作等；3.高压电气系统的故障排除方法，如如何判断故障、如何使用相关工具和设备进行检修等。
Step 4：案例分析和讨论（25分钟）结合实际案例，引导学生分析和讨论高压电气系统的故障原因和解决方法，加深对高压安全操作规程和注意事项的理解和应用能力。
Step 5：小结和回顾（10分钟）总结本节课的内容，重点回顾高压电气系统的工作原理和高压安全操作规程和注意事项，以及相关故障排除方法。
Step 6：作业布置（5分钟）布置相关作业，要求学生通过查阅资料和实践操作，总结高压电气系统的工作原理和高压安全操作规程，并掌握相关故障排除方法。
教学反思：本节课侧重介绍高压电气系统的工作原理和高压安全操作规程，结合实际案例进行分析和讨论。
新能源汽车构造与维修教材新能源汽车构造与维修教材随着社会对环境保护的要求越来越高，新能源汽车作为传统汽车的替代品，正越来越受到人们的关注。
新能源汽车是指使用非化石燃料来驱动车辆的汽车，包括纯电动汽车、混合动力汽车和燃料电池汽车等。
因此，了解新能源汽车的构造和维修知识对于从事相关行业的人来说至关重要。
首先，新能源汽车与传统汽车相比有着不同的构造。
新能源汽车主要由电池、电机、控制器、充电设备和车身结构等几个方面组成。
电池是新能源汽车的核心部件，用于储存能量。
对于纯电动汽车来说，电池是驱动力的唯一来源。
电池的种类有很多，包括锂离子电池、镍氢电池和铅酸电池等。
不同类型的电池具有不同的优点和缺点，需要根据实际需求来选择。
电机作为新能源汽车的动力装置，负责将电能转化为机械能。
电机可以根据不同的需求选择，常见的有直流电机和交流电机。
电机的大小和功率直接影响着车辆的性能和续航里程。
控制器是控制电池和电机之间相互作用的装置，负责调节电池的输出和电机的转速。
控制器的性能对车辆的驾驶体验和安全性有重要影响。
充电设备是为新能源汽车提供电能的设备，包括家用电源、公共充电桩和快速充电桩等。
特别是快速充电设备可以大大提高充电效率，缩短充电时间。
车身结构主要包括车轮、车身框架和车身外壳。
由于电池在新能源汽车中占据较大的空间，因此车身结构需要具有更高的强度和安全性。
其次，掌握新能源汽车的维修知识也是十分重要的。
新能源汽车的维修相对来说更复杂，需要特殊的专业知识和工具。
首先，对电池的维护是十分重要的，包括电池的保养和更换。
电池的寿命和性能直接影响着新能源汽车的续航里程。
因此，定期检查电池的工作状态和电量，避免电池的过度放电和过度充电。
其次，维修电机和控制器也是十分重要的。
新能源汽车的电机和控制器具有较高的技术含量，需要专业的技术人员进行维修和保养。
此外，电机和控制器需要定期清洗和维修，以确保其正常运转。
还有，充电设备的维修也是不可忽视的。
