初中物理滑动变阻器练习题Word版

滑动变阻器的变化范围（器材规格限制）知识储备电表示数变化的判断方法。

初中物理电学中,滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪表，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。

正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。

器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。

类型一：串联电路的滑动变阻器变化范围如图1所示，电源电压为12伏，R=18欧，滑动变阻器R2的变化范围为0~30欧.如果电流表的量程为0~0.6安，电压表的量程为0~3伏，为使两表不损坏，求滑动变阻器的取值范围.解题思路在串联电路时，滑动变阻器向最小值移动时必须保证电路中电流不能超过所有器材限制的最小电流值，向最大值移动时必须保证其他的用电器或电压表不超过电压的限值。

解析：1）为使电流表不损坏，电路中电流最大为0.6A，由R总=U/I1得：R总=12V/0.6A=20Ω，所以R2=2Ω。

如果R2<2Ω，则电流表示数会超过0.6A，电流表损坏。

如果R2>2Ω则电流表示数一定小于0.6A 电流表一定不会损坏。

综合所述：为使电流表不损坏，R2≥2Ω。

2）为使电压表不损坏，电压表的最大取值为3V，此时R1的上的电压为9V，电路电流I2=U/R1I2=9V/18Ω=0.5A 此时R2上的电阻为R2=3V/0.5A=6Ω。

如果R2>6Ω，则电压表示数会超过3V，电压表损坏。

如果R2<6Ω则电压表示数一定小于3V，电压表一定不会损坏。

综合所述：为使电电压表不损坏，R2≤6Ω。

3）综上所述，为使仪表都不损坏，电阻R2的取值范围为：2Ω≤R2≤6Ω练习：1、如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0VC．0.2A～0.5A，4V～10V D．0.2A～0.5A，4～6V2、如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）A．0～1.2V、0.06～0.3AB．6～1.2V、0.30～0.06AC．0～4.8V、0.3～0.06AD．6～4.8V、0.06～0.3A类型二：并联电路的滑动变阻器变化范围如图所示电路，电源电压恒为12V，定值电阻的阻值为40Ω，滑动变阻器上标有“60Ω 0.5A”，电流表A2、A3的量程均为“0～0.6A”， A1的量程均为“0～0.6A”，为了保证电路各元件的安全，滑动变阻器R P 允许接入电路中的阻值范围为，电路中总电阻的变化范围为，电流表A1的示数变化范围为解题思路在并联电路中，若滑动变阻器在支路上，滑动变阻器的移动必须保证电路中电流不能超过所在支路器材限制的电流值（可求对应变阻器的最小值），更不能发生短路。

第4节变阻器知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计的下列说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。

调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.(2020·广西贵港中考)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B 夹子左右移动时,小灯泡的亮度会发生变化。

1、 如图所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电 压表的读数以及灯泡亮度的变化，叙述正确的是：（） A. 电流表的读数变大，电压表的读数变小，灯泡变暗；B. 电流表的读数变小，电压表的读数变大，灯泡变亮；C. 电流表、电压表的读数都变小，灯泡变暗；D. 电流表、电压表的读数都变大，灯泡变亮.2、 如图所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图屮位置向a 点移动•时，电表也、V2、A 的示数变化正确的是.（）A. V 】减小,V2减小,A.增大B. V 】增大,V2减小,A 增大C. £增大，V2减小，A 减小D. V 】减小，\4增大，A 减小3、 如图所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P向左移动时，下列说法正确的是（ ）A. A 表示数变大，V 表示数变大B. A 表示数变小，V 表示数变小C. A 表示数变大，V 表示数变小D. A 表示数变小，V 表示数变大4、 在图所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻 器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为:A. A 的示数变小，V 表的示数变大；B. A 的示数变大，V 表的示数变小；C. A 的示数变小，V 表的示数不变；D. A 的示■数变小，V 表的示数变小.5、 如图所示，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程屮， 各电表示数变化情况是6、如图所示的电路图中，当滑动变阻器的滑片P 向下滑动时,电流表示数 ______ ,I ——H'h - 1 电压表示数 ________ ,A Ap T A 灯的亮度 _______ v L r7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片 由图示位置向中点移动的过程中，电流表示数 _________________________________________电压表示数 ________ ，灯的亮度. __________8、如图所示，电源电压保持不变时，当滑动变阻器滑片戶 向右滑动过程屮，电压表V ，示数 , 电流表A ）示数 _____ , A?示数 ___________K )（填“变大”“变小”或“不变”）9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______ ,电压表示数 __________ ,灯的亮度变_______ 。

“电阻、滑动变阻器”自测题
大丰市刘庄第二初级中学季涛
基础训练（A级）
1.导体的电阻大小与下列哪个因素无关．．？（）
A.导体的长度
B.导体的横截面积
C.导体的材料
D.导体两端的电压
2.关于电阻,下列说法中正确的是 ( )
A.绝缘体不容易导电，是因为它们没有电阻
B.导体和绝缘体的电阻大小只跟材料有关
C.将一根铜导线均匀拉长后，其电阻变大
D.铜导线的电阻一定比铝导线的电阻小
3.下列说法中正确的是（）
A.导体电阻都随温度升高而增大
B.当导体中的电流为零时，导体的电阻不为零
C.温度一定时，又细又长的导体电阻一定大
D.温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大
4.有一段裸导线，下列哪一种方法可以减少它的电阻 ( )
A.把导线对折合在一起
B.减少通过导线的电流
C.增大导线两端的电压
D.把导线拉长一些
5.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）
A.导线较粗的电阻大
B.若它们粗细相同，则导线较长的电阻大
C.导线较细的电阻大
D.若它们长度相同，则导线较粗的电阻大
6.当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可
使变阻器连入电路部。

图 11、电阻用字母来表示；在国际单位制中电阻的基本单位是 ，符号是 。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关）（2） 在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越 。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越 。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3） 滑动变阻器在电路中的作用主要有 和。

（4） 使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5） 一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。

（6） 如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了， 但使用时发现灯比原来亮了许多，这是因为灯丝接上 后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片 P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片 P ，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、 如右图中所示， 要想把滑动变阻器连入电路中， 并且当滑片 P 向右移动时电灯变亮， 应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P 移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图 1 所示，若开关 S 、S 1 闭合，S 2 断开，能发光的灯是 ，电压表所测的是两端的电压；若开关 S 、S 2 闭合，S 1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图 2 所示，若要使滑动变阻器的滑片 P 向 A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的 M 、N 两端．11、如图 3 所示，开关闭合后，电压表 V 1 的示数为 7V ，电压表 V 2 的示数为 2.6V ，则灯 L 1 两端的电压为V.12、如图 4 所示，灯 L 1 与灯 L 2 串联，先用电压表测灯 L 1 两端电压，再测灯 L 2 两端电压时，只将电压表接 A 的一端改接 C ，这种接法（选填“正确”、“不正确”），理由是图 1图 2图 3图 413、如图5 两个电路中，电源电压相等，闭合开关S，当滑片P 都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6 所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7 所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P 向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）: A． 1A; B．2A; C． 3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流B．将这根导线拉长后接入电路C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡 L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测 L1的电压，滑动变阻器改变通过 L2的电流。

2020年秋绵阳外国语学校人教版初中九年级物理全一册第十六章电压电阻第4节变阻器1.(2020河北衡水景县期中)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是 ( )2.(2020广西南宁西乡塘月考)有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

图中A、B、C三个焊接点相当于变阻器的三个接线柱。

要使滑片顺时针滑动时,电阻变大,下列说法正确的是 ( )A.连接A和CB.连接B和CC.连接A和BD.只连接B3. (2020湖南武冈期中)如图所示,将两个滑动变阻器串联起来,若将M、N两个接线柱接入电路后,使这两个滑动变阻器接入电路的总阻值最大,则滑片P1和P2应放在 ()A.P1、P2都放在最右端B.P1放在最左端,P2放在最右端C.P1和P2都放在最左端D.P1放在最右端,P2放在最左端4.(2020独家原创试题)生活充满精彩,我们的生活用到变阻器的有 ()A.汽车近远光的互换B.电动玩具的跳跃C.收音机调台的装置D.装修时新安装的可改变亮度的吸顶灯5.(2020江苏苏州工业园区期中)如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 ( )6.(2019天津河西期中)如图所示,滑动变阻器的接线柱D已连入电路中,要求当该变阻器的滑片P向D端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的另一接线柱应是 ()A.接线柱AB.接线柱BC.接线柱CD.无法判断7.(2020江苏泰州兴化期中)在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向左端滑动时灯泡逐渐变亮,应选择下列哪种接法 ( )A.M接C,N接BB.M接C,N接DC.M接A,N接BD.M接A,N接D8.(2019四川自贡中考)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮。

接下来的操作,在以下步骤中最合理的是 ( )A.断开开关S,更换灯泡重新实验B.断开开关S,增加电池的节数重新实验C.断开开关S,拆掉导线重新连接电路D.观察电流表的示数是否为零,判断电路是否断路9．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D10．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗11．如图是某学生设计的模拟调光台灯电路。

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

第六章电压、电阻的基础检测班级：姓名：得分：一、选择题。

（每题3分，共30分）1．关于电压，以下说法正确的是（）A．由2节干电池串联的电池组，两端电压仍为1.5 VB．对人体安全电压只有36 VC．电压可以使电路中产生电流D．不同的电源在电路两端电压相同2．如图2所示的电路中，当开关S断开时，如下说法正确的是（）图2A．电池两端的电压为零B．电灯两端的电压为零C．开关两端的电压为零D．以上说法都正确3．如图3所示，在用电压表测量电路中灯泡L两端的电压时，电压表接在（）图3A．a、b之间，a与电压表的“+”接线柱相连接B．a、b之间，b与电压表的“+”接线柱相连接C．c、d之间，d与电压表的“+”接线柱相连接D．c、d之间，c与电压表的“+”接线柱相连接4．如图4所示，在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，已知1V、V2、V3三个电压表测出的电压值分别是U1、U2、U3，则它们的大小关系，下列正确的是（）图4A．U1=U2 B．U1=U2=U3C．U1+U2=U3 D．U1+U2＞U35．若用电压表测出三节电池的电压是1.35 V、1.4 V、1.3 V，则这三节干电池串联后，电池组的电压是（）A．1.5 V B．1.4 VC．4.2 V D．4.5 V6．如图5所示是滑动变阻器的结构示意图，若把滑动变阻器串联接入电路，要求滑片P向右滑动时，能使连入电路的电阻减小，则A、B、C、D四个接线柱应该接（）图5A．BC B．ACC．AD D．AB7．如图6所示，使用滑动变阻器来改变电路中电流的大小，若要电流表的示数减小，下列四种电路图中错误的是（）图68．如图7所示，电压表测量的是（）图7A．灯L1两端的电压B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压9．下列事实中最能说明导体的电阻跟导体的材料有关的是（）A．长度相同，粗细不同的铜丝电阻不同B．粗细相同，长短不同的铁丝的电阻不同C ．长短、粗细相同的铜丝和铁丝电阻不同D ．以上说法都不对10．你认为制作滑动变阻器的电阻丝最合适的材料是（ ） A ．铁丝 B ．铜丝 C ．铝丝 D ．镍铬合金丝 二、填空题（每空1分，共30分）1．6.4 mV=________V=________kV ． 2．600 Ω=________k Ω=________M Ω．3．要在一段电路中产生电流，它的两端就要有________．________的作用，就是给用电器两端提供________．4．通常用字母________代表电压．电压的单位是________，简称________，符号是________．除此之外，还有________、________等．5．家庭照明电路的电压是________V ，一节干电池的电压一般是________V ． 6．容易导电的物体叫做________，不容易导电的物体叫做________．好的________和________都是重要的电工材料．7．导体对电流的阻碍作用叫做________，用字母________代表，单位是________，简称________，符号是________．除此之外，还有________、________等．8．电阻在电路中的符号是________，变阻器在电路中的符号是________． 9．小灯泡1L 和小灯泡2L 串联在电源两端，1L 两端的电压为3 V ，2L 两端的电压为1.5 V ，则电源电压为________V ．10．如图1所示，当滑动变阻器向右移动时，小灯泡的发光情况是变________．图1三、想一想（每题5分，共10分）1．电压表与电流表在使用上有什么相同点和不同点？2．滑动变阻器的原理是什么？在使用时应注意哪些问题？四、做一做（每题5分，共20分）1．如图8所示的电路是某同学设计的电路图，圆圈内是电表，请你利用学过的电压表和电流表的知识在圆圈内填上适当的电表．图82．今有28只彩色小灯泡串联后，接在220 V 的照明电路里，作为节日彩灯．使用中由于某一灯泡的灯丝烧断而使这串小彩灯全部熄灭了，给你一只电压表，请你把故障找出来．3．如图9所示的电路中，电压表所用的量程不明，当电路闭合后，V 1和V 2的示数分别如图所示，则V 1用的量程是________V ，V 2用的量程是________V ，小灯泡L 1上的电压U 1=________．图94．某同学把滑动变阻器接入电路中，改变电路中电流的大小，以下是一些主要操作步骤：A ．将滑动变阻器的电阻值调到最大B ．按电路图连接好电路C ．合上开关，移动滑片D ．观察电流表的示数合理的实验操作顺序是：________、________、________、________． 五、创新与设计（10分）给你一组电源、一个开关、一只灯泡，在没有滑动变阻器和电位器的情况下，为了调节灯泡的亮度，你能想出一个简易的方法来代替滑动变阻器吗？请你介绍一下你的设计并画出调节灯泡亮度的电路图．参考答案一、填空题（每空1分，共30分）1．6.4×10-3 6.4×10-62．0.60.6×10-33．电压电源电压4．U伏特伏V千伏（kV）毫伏（mV）5．220 1.56．导体绝缘体导体绝缘体7．电阻R欧姆欧Ω千欧（kΩ）兆欧（MΩ）8．9．4．5 V10．亮二、选择题（每题3分，共30分）1．C2．B3．B4．C5．C6．A7．C8．A9．C10．D三、想一想（每题5分，共10分）1．答：相同点：（1）把它们连入电路时，都必须使电流从红（或“+”）接线柱流入，从黑（或“-”）接线柱流出；（2）被测电流或电压都不能超过所选量程或接线柱旁标出的最大测量值；（3）在预先不知道被测电流或电压的大约值时，需先用大量程试触．不同点：（1）电流表要串联在被测电路中，而电压表要并联在被测电路两端；（2）电流表不能接在电源两端，而电压表可以接在电源两端；（3）电压表在电路中相当于断路（电压表的内阻很大），而电流表在电路中相当于导线（电流表的内阻很小）．2．答：滑动变阻器是靠改变接入电路中的电阻线的长度来改变电阻大小的．使用时应注意：（1）滑动变阻器一般串联在电路中；（2）在连接时上下各选用一个接线柱；（3）电路中的电流不允许超过滑动变阻器的最大电流；（4）闭合开关前应使滑片滑到阻值最大处．四、做一做（每题5分，共20分）1．2．答：可用电压表依次并联在各个小灯泡的两端，当电压表指针偏转而且示数约等于电源电压220 V时，这只灯泡就是灯丝断了的灯泡．3．0~150~3 3 V4．B A C D五、创新与设计（10分）答：用小刀把铅笔剖开，取出笔芯，将铜导线绑在一端，另一根铜导线上固定一个金属夹，可以在笔芯上滑动，这就是一个简易的滑动变阻器．把电源、开关、灯泡和自制的滑动变阻器串联在电路中，改变滑片（金属夹）的位置，就可以调节小灯泡的亮度了．电路图：。

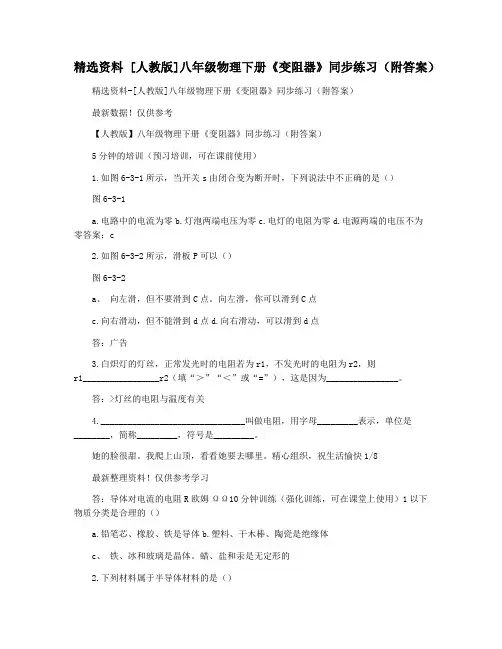

精选资料 [人教版]八年级物理下册《变阻器》同步练习（附答案）精选资料-[人教版]八年级物理下册《变阻器》同步练习（附答案）最新数据！仅供参考【人教版】八年级物理下册《变阻器》同步练习（附答案）5分钟的培训（预习培训，可在课前使用）1.如图6-3-1所示，当开关s由闭合变为断开时，下列说法中不正确的是（）图6-3-1a.电路中的电流为零b.灯泡两端电压为零c.电灯的电阻为零d.电源两端的电压不为零答案：c2.如图6-3-2所示，滑板P可以（）图6-3-2a、向左滑，但不要滑到C点。

向左滑，你可以滑到C点c.向右滑动，但不能滑到d点d.向右滑动，可以滑到d点答：广告3.白炽灯的灯丝，正常发光时的电阻若为r1，不发光时的电阻为r2，则r1_________________r2（填“＞”“＜”或“=”），这是因为________________。

答：>灯丝的电阻与温度有关4.________________________________叫做电阻，用字母_________表示，单位是________，简称_________，符号是_________。

她的脸很甜。

我爬上山顶，看看她要去哪里。

精心组织，祝生活愉快1/8最新整理资料！仅供参考学习答：导体对电流的电阻R欧姆ΩΩ10分钟训练（强化训练，可在课堂上使用）1以下物质分类是合理的（）a.铅笔芯、橡胶、铁是导体b.塑料、干木棒、陶瓷是绝缘体c、铁、冰和玻璃是晶体。

蜡、盐和汞是无定形的2.下列材料属于半导体材料的是（）a、铜B石墨C橡胶D硅回答：D3.(2021天津模拟，11)图6-3-3为滑动变阻器连入电路的示意图，当滑片p向右滑动时，连入电路的电阻变大的是（）图6-3-3答案：cd4.某一电阻的电阻值为15Ω=____________________________5.如图6-3-4所示，粗细、长短都相同的铜丝和铁丝分别连入电路中，闭合开关后，观察到电路中小灯泡的亮度不同，这个现象说明了____________________________________。

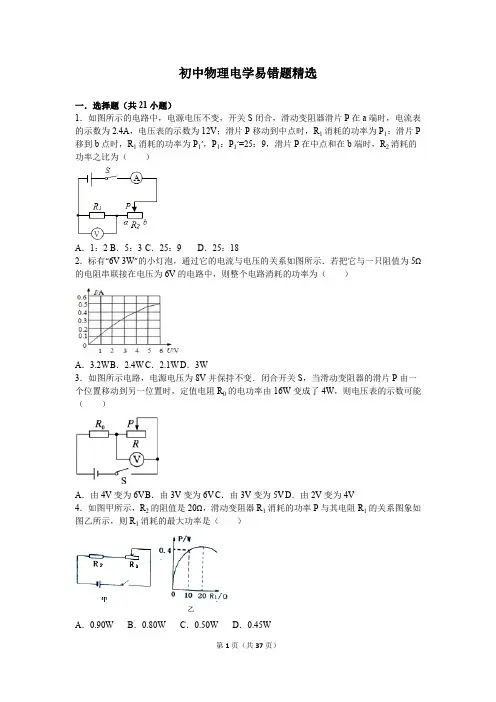

初中物理电学易错题精选一．选择题（共21小题）1．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P 移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：182．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W3．如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V4．如图甲所示，R2的阻值是20Ω，滑动变阻器R1消耗的功率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是（）A．0.90W B．0.80W C．0.50W D．0.45W5．如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P 移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b 的过程中（）A．电流表示数变化了0.6 AB．电压表示数变化了4 VC．R1消耗的电功率变化了5 WD．电路消耗的总功率变化了6 W6．在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V l、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为（）A．2：1 B．1：3 C．3：2 D．2：37．甲、丙两个小灯泡标有“2.5V 0.625W”，乙小灯泡标有“3V 0.9W”．按如图所示连接时，都能发光，则以下说法错误的是（）A．三个灯泡中，只有丙可能正常工作B．乙灯比甲灯亮C．电路的最大总功率小于1WD．甲、丙两灯亮度不同8．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V9．如图所示，一只标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论怎样移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑至某个位置时，L和R的电功率相等D．在滑片P由a滑向b的过程中，L的电功率一直是减小的10．某定值电阻两端的电压由U变为，消耗的电功率变化了0.8W，当电路两端的电压变为2U时，该电阻消耗的电功率为（）A．4.8W B．2.4W C．0.9W D．3.6W11．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W12．如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光；断开开关，在ab间换接一个“3V 1.5W”的灯泡，闭合开关，下列分析正确的是（）A．ab间电压不变B．电路中的电流变大C．灯L将变暗D．电路中的总功率减小13．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W14．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（）A．10 W B．20 W C．30 W D．80 W15．一个用半导体材料制成的电阻D，其电流I随它两端电压U的关系如图（a）所示，如果它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P．现将它们连接为如图（b）所示的电路，再接在该电源的两端，设电阻D和电阻R1、R2消耗的电功率分别是P D、P1、P2，下列判断中错误的是（）A．P1＞P2B．P1＜4P D C．P D＜P2D．P1＜4P216．小星同学为实验室设计了一个多档位电加热器，其工作原理图如图所示．其中R1、R2、R3为发热电阻，三个灯泡为上述发热电阻相应的工作指示灯，其所消耗的电功率可忽略不计．小星设想通过开关的组合，使电加热器能有多档功率．当只S1闭合时，测得功率为200W；当只S2闭合时，测得功率为100W；小星设计此电热器最大发热功率为800W，则（）A．当只S3断开时，功率为500WB．此电热器一共可有六档不同的功率C．三个发热电阻的阻值之比为5：10：2D．此电热器可能有一档的功率为400W17．有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图所示．若把L1和L2接在电源电压为6V的电路中工作，则下列说法不正确的是（）A．两灯串联时电路的总功率是0.6WB．小灯泡L2在某一时刻的实际功率可能是0.4WC．小灯泡L1的电阻在某一时刻可能是20ΩD．两灯并联时电路的总功率是3.6W18．如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为0～0.6A．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为4.32WD．电路总功率的变化范围是9W～12W19．图中，电阻R1与R4阻值相等，电阻R2与R3阻值相等．当把A、D两个接线端接在电压为U的电源两端时，电压表的示数U5=5V，电阻R1的功率P1=1W．当把B、C两个接线端接在电压为2U的电源两端时，电压表的示数U5'=7.5V，电阻R2的功率P2=4W．则下列选项正确的是（）A．U=9VB．R2：R5=3：2C．前后两次通过电阻R5的电流之比I1：I2=3：2D．当把B，C两个接线端接在电压为2U的电源两端时，电阻R5消耗的功率P5'=6W 20．图中R1、R2、R3为定值电阻，现有一个稳压电源，当把该电源接在A，C两个接线端、开关S1、S2断开时，电压表的示数为U2，电阻R1消耗的功率为P1，电路消耗的总功率为P；当把该电源接在A，D两个接线端、开关S1、S2闭合时，电流表A1与A2示数之比为3：2，电压表的示数为U2ˊ，电阻R1消耗的功率为P1ˊ，电路消耗的总功率为Pˊ，已知P1：P1ˊ=1：9则下列选项正确的是（）A．R2=2R3B．R1=3R3C．U2：U2ˊ=4：9 D．P：Pˊ=1：1121．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙=5：3；当S 断开，甲乙两表为电流表时，下列说法正确的是（）A．两个电流表示数之比I甲：I乙=2：3B．R1和R2消耗的功率之比P1：P2=3：2C．两个电流表示数之比I甲：I乙=2：5D．R1和R2之比R1：R2=3：2二．填空题（共6小题）22．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．23．如图所示电路，电源两端电压一定，R1、R2、R3是三个定值电阻，且R1＞R2．当只闭合开关S1、S2时，电路消耗的电功率为19.2W，电阻R1消耗的电功率为P1；当只闭合开关S3时，电路消耗的电功率为2.4W，电阻R3消耗的电功率为0.8W，电阻R1消耗的电功率为P1′；则P1：P1′=．24．如图所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J，电动机工作的效率为；若想电动机反向转动，则可进行的操作是．25．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W．26．如图所示，电源电压保持不变，R1：R2=1：4．只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1：P2=1：1．则R0先后两次消耗的功率之比为．27．在如图所示的电路中，电源电压不变，灯的电阻不随温度变化．当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36W；当开关S1、S2都断开时，灯L的功率为其额定功率的，R2消耗的功率为2W，已知R1＞R2，灯L的额定功率是W．三．实验探究题（共3小题）28．在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω﹣15Ω之间．所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（50Ω1A）一个，导线若干．（1）如图甲所示是小明没有连接完的实物电路，请用笔画线代替导线将实物图补充完整．（2）闭合开关前，图甲图中的滑片P应位于（选填“左”或“右”）端；闭合开关无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）．（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，读数为V，小灯泡的额定功率为W．（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了另一个额定电流为I e的小灯泡额定功率．她设计了如图丙所示电路图，请你帮她完成实验步骤并写出额定功率的表达式．实验步骤：①按图连接电路，然后只闭合开关S1，移动滑片P，使电流表的示数为I e．②再闭合开关S2，．③小灯泡的额定功率的表达式：P额=．（用字母表示，可能用到的物理量有：已知的电源电压U、灯泡的额定电流I e、滑动变阻器的最大阻值R0和实验中测得的物理量）（5）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为2V，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω．29．小华测量小灯泡功率的实验，已知电源电压为4.5V，小灯泡的额定电压为3.8V．（1）实验中所用电压表在未接入电路时表盘如图1，在使用它测量前应进行的操作是．（2）小华连接的电路如图2所示，其中有一根导线连接错误．请在这根导线上打“×”，并用笔画线代替导线，将其改正．（3）正确连接电路后，当电压表示数达到额定电压时，电流表示数如图3所示，则小灯泡的额定功率为W．（4）继续实验时灯泡突然熄灭，经分析：可能是灯泡断路，也可能是滑动变阻器断路．下列操作不能判断出故障类型的是．A．直接观察电压表示数B．直接观察电流表示数C．将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数D．将一根导线并联在灯泡两端，观察电流表是否有示数（5）小明同学思考后觉得：用阻值已知的定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了如图5四个电路图．其中正确的是．（6）老师又拿来了一阻值恒定的电阻元件R x，额定功率P额=6W，但额定电压数据模糊．现提供如下器材有一个蓄电池（电压约为6V）、一个电流表、一个阻值已知的定值电阻R0，两个单刀开关及导线．设计了如图4的电路测出该元件的额定电压．请补全以下实验步骤，写出测量的物理量及其对应的符号．实验步骤：①连接电路；②闭合S1、S2，读出电流表的示数为I1；③；④断开开关，整理器材．实验结论：U额=．（用测量的物理量和已知物理量的符号表示）30．小明利用如图1甲所示的电路图测量额定电压为2.5V小灯泡的额定功率．（1）闭合开关前，滑动变阻器滑片应调至（选填“a”或“b”）端．（2）闭合开关后，发现小灯泡不亮，但是电路各元件完好且连接无误，则小灯泡不发光的原因是．（3）闭合开关后，移动滑片P到某一位置时，电压表示数为2.3V，若要测量小灯泡的额定功率，应将滑片P向（选填“a”或“b”）端移动，使小灯泡正常发光，此时（如图1乙）电流表的读数为A，小灯泡的额定功率是W．【拓展】：小明利用电压表和阻值为R0的定值电阻，也测出了此小灯泡的额定功率．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图2所示．（1）请只添加两条导线完成图所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关S2，闭合开关S1、S3，移动滑动变阻器的滑片P，使灯两端的电压达到2.5V；②保持滑动变阻器的滑片位置不变，断开开关S3，闭合开关S2，记录电压表的示数为U；③请用R0及实验数据表示出小灯泡的额定功率：P额=．初中物理电学易错题精选参考答案与试题解析一．选择题（共21小题）1．（2016•遵义）如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a 端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：18【解答】解：根据电路图可知，电阻R1与变阻器R2串联，电压表测量R1两端电压，电流表测量电路中的电流；设滑片P移到变阻器中点和b点时电路中的电流分别为I1、I2；已知P1：P1′=25：9，由P=I2R可得：===；设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时，R2消耗的功率之比：==×=×=．故选D．2．（2016•灌云县校级模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（）A．3.2W B．2.4W C．2.1W D．3W【解答】解：小灯泡与一个阻值R=5Ω电阻串联接入电压是6V的电路中，因串联电路中各处的电流相等，可得，电源的电压：U=IR+U L，即6V=I×5Ω+U L，由图象可知，当灯泡两端的电压为4V，通过的电流为0.4A时，上面等式成立；即5Ω电阻与灯泡串联在6V电路中时，电路中的电流为0.4A；则整个电路消耗的功率：P=UI=6V×0.4A=2.4W．故选B．3．（2016•金乡县模拟）如图所示电路，电源电压为8V并保持不变．闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V【解答】解：设定值电阻R0的电功率由16W变成了4W时，电路中的电流由I1变为I2，则===，解得：I1=2I2，因R0电阻保持不变，所以，U1=2U2；A．当电压表原来的示数为4V时，R0两端的电压U1=8V﹣4V=4V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，符合U1=2U2，故A正确；B．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为6V时，R0两端的电压U2=8V﹣6V=2V，不符合U1=2U2，故B错误；C．当电压表原来的示数为3V时，R0两端的电压U1=8V﹣3V=5V，当电压表的示数为5V时，R0两端的电压U2=8V﹣5V=3V，不符合U1=2U2，故C错误；D．当电压表原来的示数为2V时，R0两端的电压U1=8V﹣2V=6V，当电压表的示数为4V时，R0两端的电压U2=8V﹣4V=4V，不符合U1=2U2，故D错误．故选A．4．（2016•嘉祥县一模）如图甲所示，R2的阻值是20Ω，滑动变阻器R1消耗的功率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是（）A．0.90W B．0.80W C．0.50W D．0.45W【解答】解：由电路图可知，R0与R1串联，由图象可知，R1接入电路的电阻为10Ω时消耗的功率是0.4W，由P=I2R可得此时电路中的电流I′===0.2A，根据串联电路的电阻特点和I=可得，电源的电压U=I′（R1′+R2）=0.2A×（10Ω+20Ω）=6V；由图象可知，当R1=20Ω时，R1消耗的功率最大，最大功率：P1最大=I2R1=（）2R1=（）2×20Ω=0.45W．故选D．5．（2016•红桥区一模）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（）A．电流表示数变化了0.6 AB．电压表示数变化了4 VC．R1消耗的电功率变化了5 WD．电路消耗的总功率变化了6 W【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）因当滑片P在某一端点时电流表示数0.1A小于当滑片P移动至某一位置时电流表示数0.3A，所以滑片P在该端点时接入电路的阻值最大，即滑片位于b端，由P=UI可得，R2两端的电压：U2===10V，由I=可得，滑动变阻器的最大阻值：R2===100Ω，因串联电路中总电压等于各分电压之和，所以，电源电压：U=I1R1+U2=0.1A×R1+10V，当滑片P移动至某一位置时，电流表示数为0.3A，滑动变阻器两端的电压：U2′===6V，所以电源电压：U=I2R1+U2′=0.3A×R1+6V，因电源的电压不变，所以，0.1A×R1+10V=0.3A×R1+6V，解得：R1=20Ω，电源电压：U=I1R1+U2=0.1A×20Ω+10V=12V；（2）当P在a端时，R2连入阻值为0，则电压表的示数为0，电路为R1的简单电路；电流表最大示数：I===0.6A，R1消耗的电功率与电路消耗的总功率相等，所以P1=P=UI=12V×0.6A=7.2W；当P在b端时，电路中的电流I′=0.1A，电压表示数U2=10V，R1消耗的电功率：P1′=（I′）2R1=（0.1A）2×20Ω=0.2W，电路消耗的总功率：P′=UI′=12V×0.1A=1.2W，则当滑片P从a移到b的过程中：电流表示数变化了△I=I﹣I′=0.6A﹣0.1A=0.5A，故A错误；电压表变化了△U2=10V﹣0V=10V，故B错误；R1消耗的电功率变化了△P1=P1﹣P1′=7.2W﹣0.2W=7W，故C错误；电路消耗的总功率变化了△P=P﹣P′=7.2W﹣1.2W=6W，故D正确．故选D．6．（2016春•渠县校级期中）在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V l、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为（）A．2：1 B．1：3 C．3：2 D．2：3【解答】解：（1）当开关S1、S2都闭合时，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，因串联电路中各处的电流相等，且总电阻等于各分电阻之和，所以，由I=可得：===，解得：=；（2）当开关S1闭合，S2断开时，电压表V1测电源的电压，电压表V2测R2和R3两端的电压之和，因串联电路中各处的电流相等，所以，由Q=I2Rt可得，相同通电时间内电阻R1与R2产生的热量之比：===．故选D．7．（2016秋•雨花区校级月考）甲、丙两个小灯泡标有“2.5V 0.625W”，乙小灯泡标有“3V 0.9W”．按如图所示连接时，都能发光，则以下说法错误的是（）A．三个灯泡中，只有丙可能正常工作B．乙灯比甲灯亮C．电路的最大总功率小于1WD．甲、丙两灯亮度不同【解答】解：由电路图可知，甲乙两灯泡并联后再与丙灯泡串联，由P=UI可知，三灯泡的额定电流分别为：I甲=I丙===0.25A，I乙===0.3A，由I=可得，三灯泡的电阻分别为：R甲=R丙===10Ω，R乙===10Ω，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，并联部分的电阻：R并===5Ω＜R丙=10Ω，因串联电路中电阻越大分得的电压越大，所以，丙灯泡两端的电压大于并联部分两端的电压，即丙灯泡两端的电压可以达到额定电压，甲乙两端的电压达不到额定电压，则三个灯泡中，只有丙可能正常工作，甲乙不能正常发光，故AD正确；当丙正常发光时，并联部分的总电流=I丙=0.25A，则并联部分的总功率：P并=I丙2R并=（0.25A）2×5Ω=0.3125W，电路的总功率：P总=P丙+P并=0.625W+0.3125W=0.9375W＜1W，故C正确；甲乙两灯泡的电阻相等、电压相同，由P=UI=可知，甲乙两灯泡的实际功率相同，甲乙两灯亮度相同，故B错误．故选B．8．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【解答】解：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．9．（2014•鞍山校级模拟）如图所示，一只标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断正确的是（）A．无论怎样移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑至某个位置时，L和R的电功率相等D．在滑片P由a滑向b的过程中，L的电功率一直是减小的【解答】解：A、当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的总电阻最小，而总功率是最大的．因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功率等于额定功率，即为3.6W，故选项A是错误的；B、当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功率是最小的；灯泡的电阻：R L===10Ω，电路的总电阻：R总=R L+R=10Ω+50Ω=60Ω，电路的总功率：P总===0.6W，故选项B是正确的；C、灯泡L和滑动变阻器是串联，则通过它们的电流相等，根据公式P=I2R可知：在电流相同的情况下，当滑动变阻器的阻值与灯泡的阻值相等时，它们消耗的功率也是相等的，故选项C是正确的；D、当滑片P由a滑向b的过程中，滑动变阻器的阻值在增大，则电路中的电流在减小，根据公式P=I2R可知：在灯泡电阻不变的情况下，电流减小，则功率减小，故选项D是正确的．故选BCD．10．（2012•阆中市校级二模）某定值电阻两端的电压由U变为，消耗的电功率变化了0.8W，当电路两端的电压变为2U时，该电阻消耗的电功率为（）A．4.8W B．2.4W C．0.9W D．3.6W【解答】解：设定值电阻的阻值为R，电阻两端的电压为U时，消耗的电功率：P=；电阻两端的电压为U时，消耗的电功率：P′==P；∵P﹣P′=P﹣P=P=0.8W∵P=0.9W当电阻两端的电压变为2U时，电阻消耗的电功率：P″==4=4×0.9W=3.6W．故选D．11．（2012•宜宾）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W【解答】解：（1）灯泡正常发光时的电压U L=6V，∵串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A不正确；（2）由图象可知，当I=0.4A时，U L=1V，∴U R=U﹣U L=10V﹣1V=9V，故B正确；（3）灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小所以，灯泡的电阻随两端的电压增大而减小，故C不正确；（4）由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，∴电路中的最大电流I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W；故选BD．12．（2012•黔南州模拟）如图所示，电源电压不变，在ab间接入“3V 2W”的灯泡时，闭合开关，灯泡L恰能正常发光；断开开关，在ab间换接一个“3V 1.5W”的灯泡，闭合开关，下列分析正确的是（）A．ab间电压不变B．电路中的电流变大。
